פאנל אחורי (שלם)
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | REAR BODY PANEL ASSEMBLY (פאנל אחורי שלם) |
|
| 22 |
מסמרת נורה מבנית, 6.5 מ"מ
|
מספר חלק של Tesla 1063943-00-A. |
| 27 |
SPR, 5x4.5
|
מספר חלק של Tesla 1026938-00-A. |
| 4 |
SPR, 5x6 H4
|
מספר חלק של Tesla 1026940-00-A. |
| 2 |
SPR, 5x6.5
|
מספר חלק של Tesla 1026942-00-A. |
| 8 |
בורג, ראש משושה
M10x1.5x30 |
מספר חלק של Tesla 2007069. |
| 8 |
אום
M10x1.5 |
מספר חלק של Tesla 1047337-00-A. |
| 8 | דיסקית | מספר חלק של Tesla 1079620-00-B. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיב המקורי.
נעץ
או

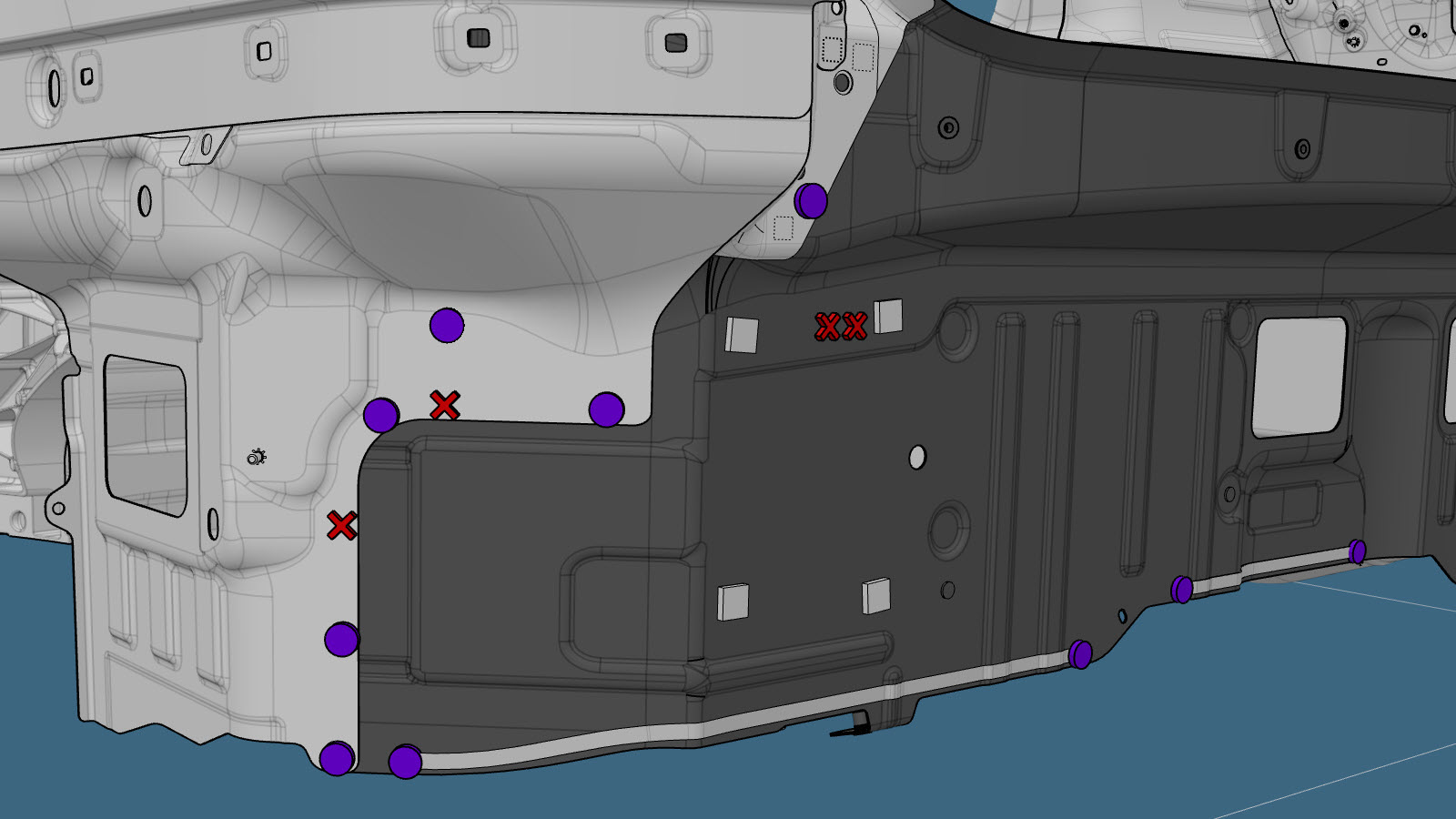

ריתוכי נקודה של המפעל
או

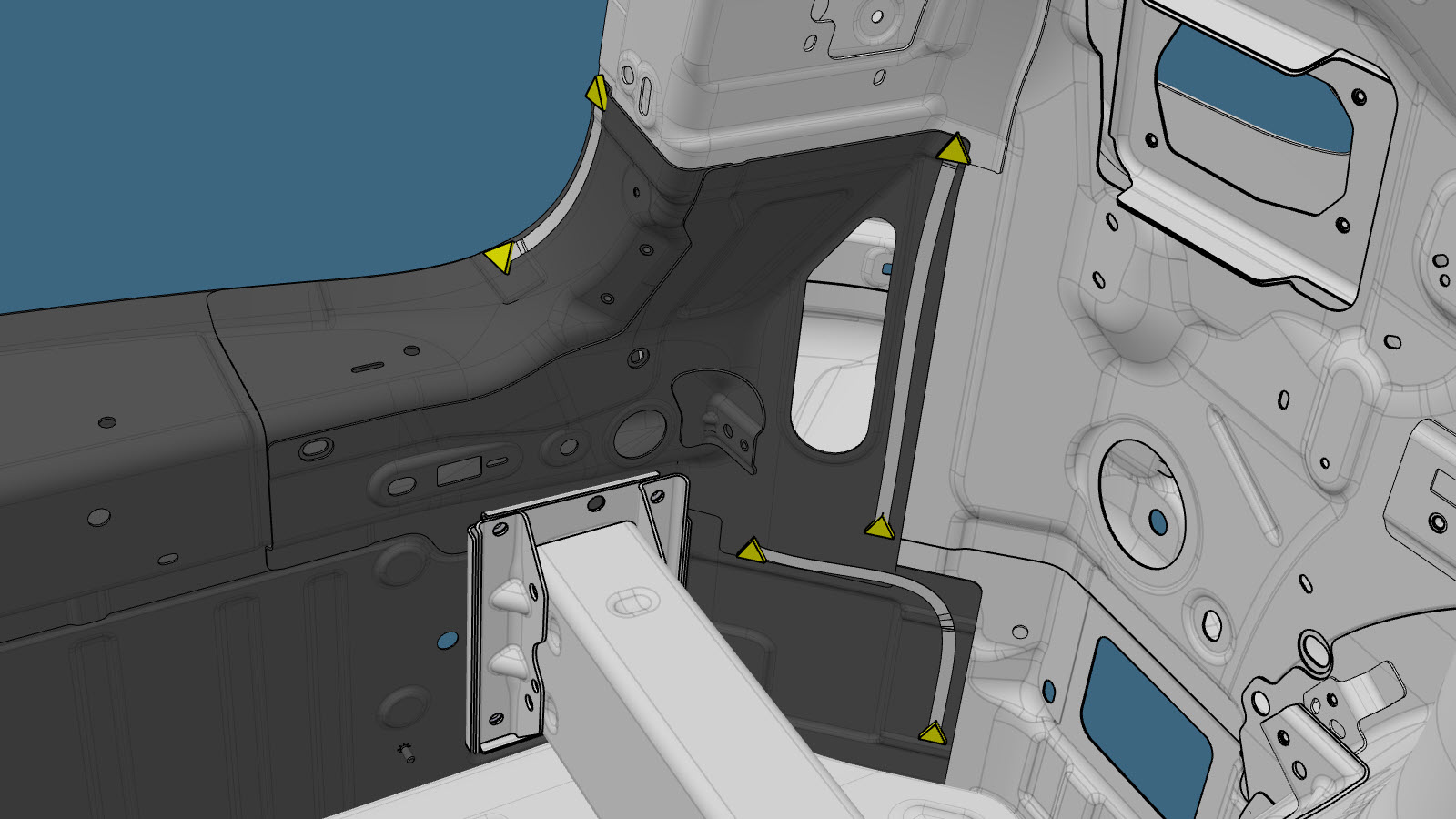

קדחו דרך נקודות הריתוך של המפעל
הערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.
או SPR של המפעל
לטשו את ראשי המסמרות עם פירסינג עצמי מהמפעל (מוקפות באדום), אם ישנן. מסמרות עם פירסינג עצמי אלו מהמפעל לא יהיו מוחלפות במהלך ההתקנה של הפאנל האחורי החדש
-
הכינו להתקנה.

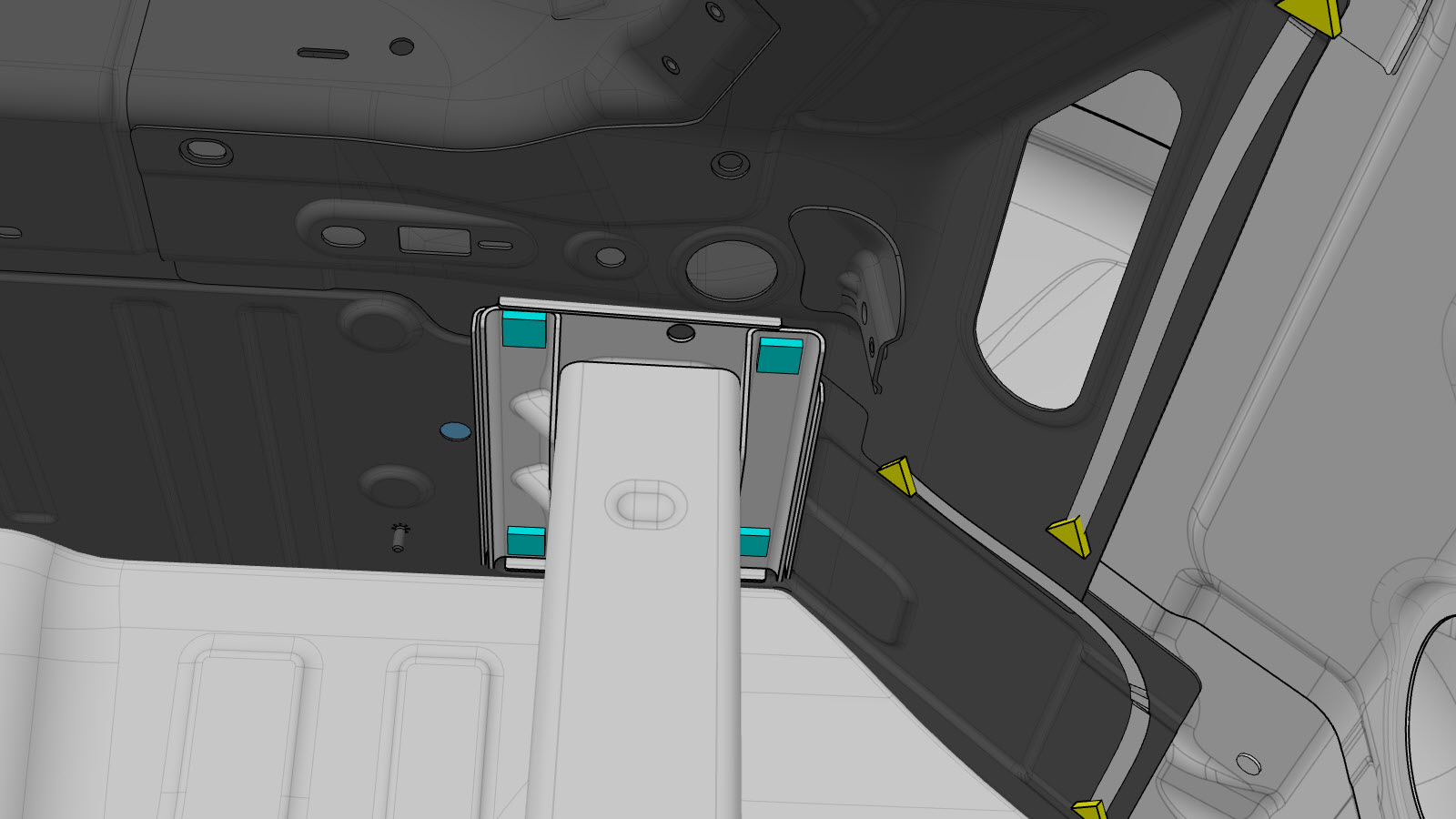

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או מסמרות נורה מבניות, 6.5 מ"מ
או SPRs, 5x4.5
הערההמבלט SPR של Tesla להלן נדרש כדי להתקין SPR זה: KA 075 2113.
או SPRs, 5x6 H4
הערההמבלט SPR של Tesla להלן נדרש כדי להתקין SPR זה: SM 085 0125.
או SPRs, 5x6.5
הערההמבלט SPR של Tesla להלן נדרש כדי להתקין SPR זה: SM 085 0125.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את האומים עד למומנט 50 Nm.
- בצעו את התפעולים הנדרשים לאחר תיקון.
