מכלול השקע מנורה (כלי רכב שנבנו עד 17 בפברואר 2022)

רשימת חלקים

כמות תיאור תמונה / הערות

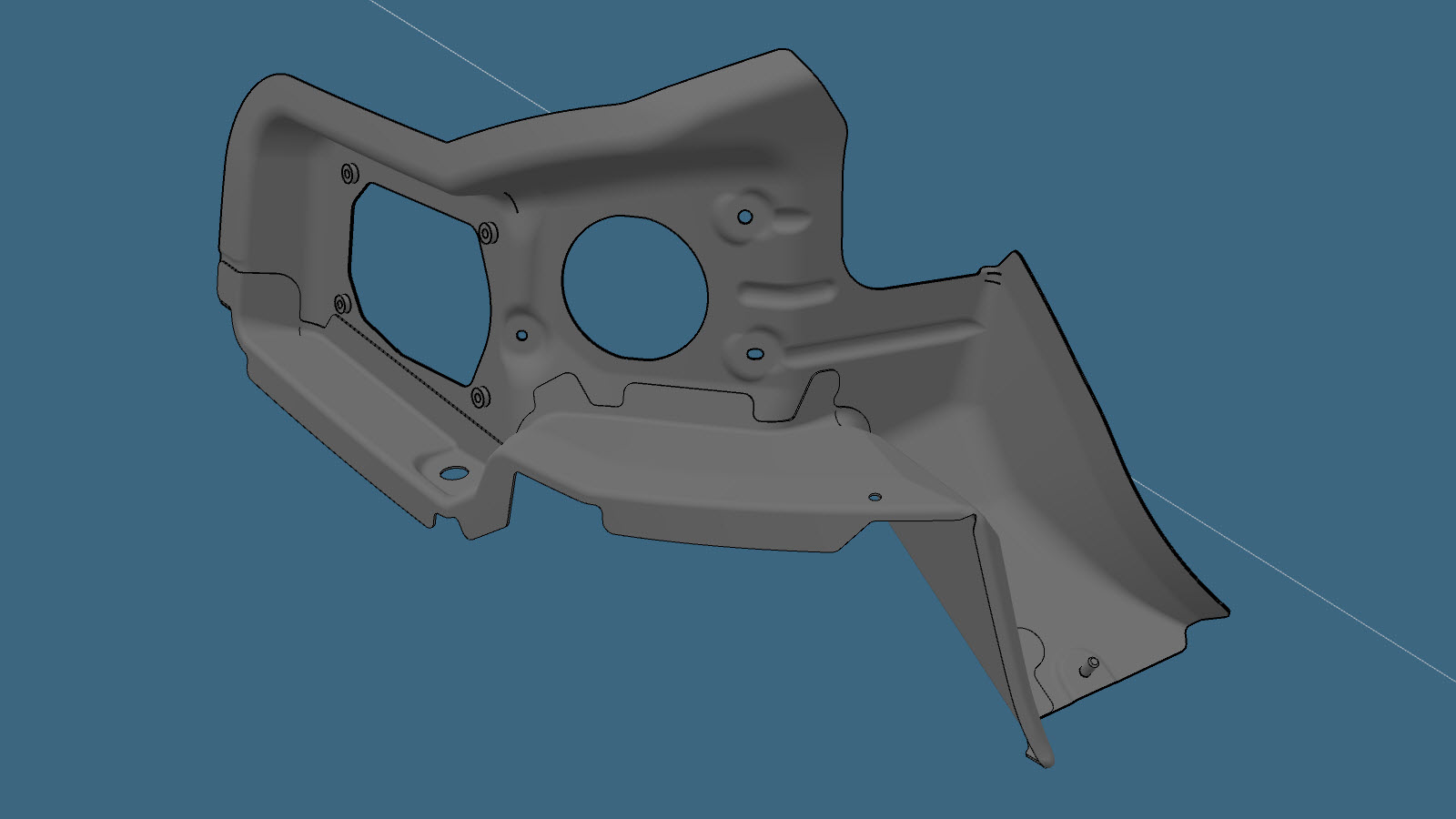

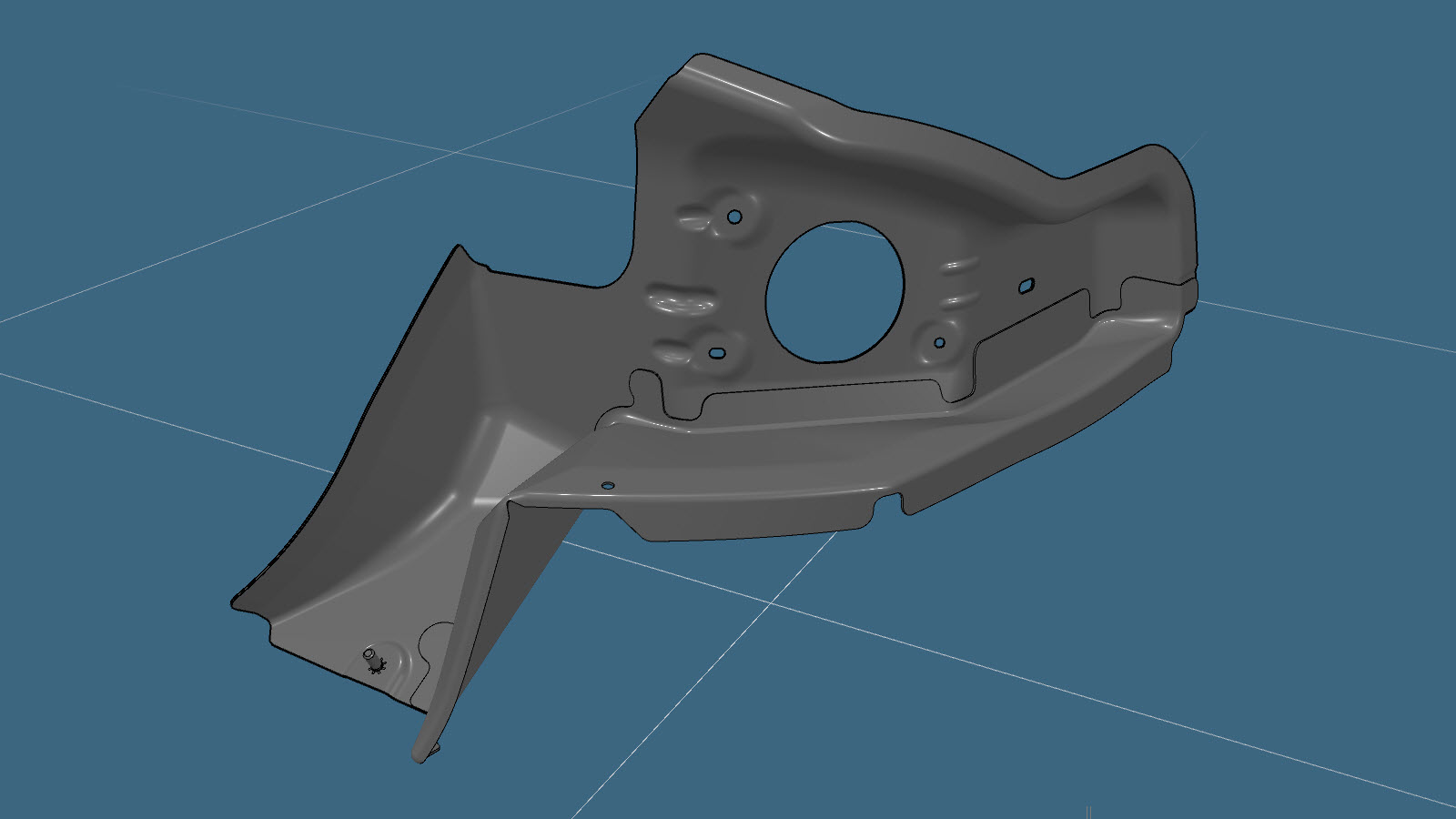

1 LAMP HOUSING ASSEMBLY THROUGH FEB 17 2022 LH (מכלול השקע מנורה - שמאל)
1 LAMP HOUSING ASSEMBLY THROUGH FEB 17 2022 LH (מכלול השקע מנורה - ימין)
10 מסמרת נורה מבנית, 6.5 מ"מ
3 מסמרת Flow Form S18
2 מסמרת Flow Form S28

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את החלק הנדרש עבור ה- סקין לחיפוי מרכב חיצוני (כלי רכב שנבנו עד 17 בפברואר 2022).

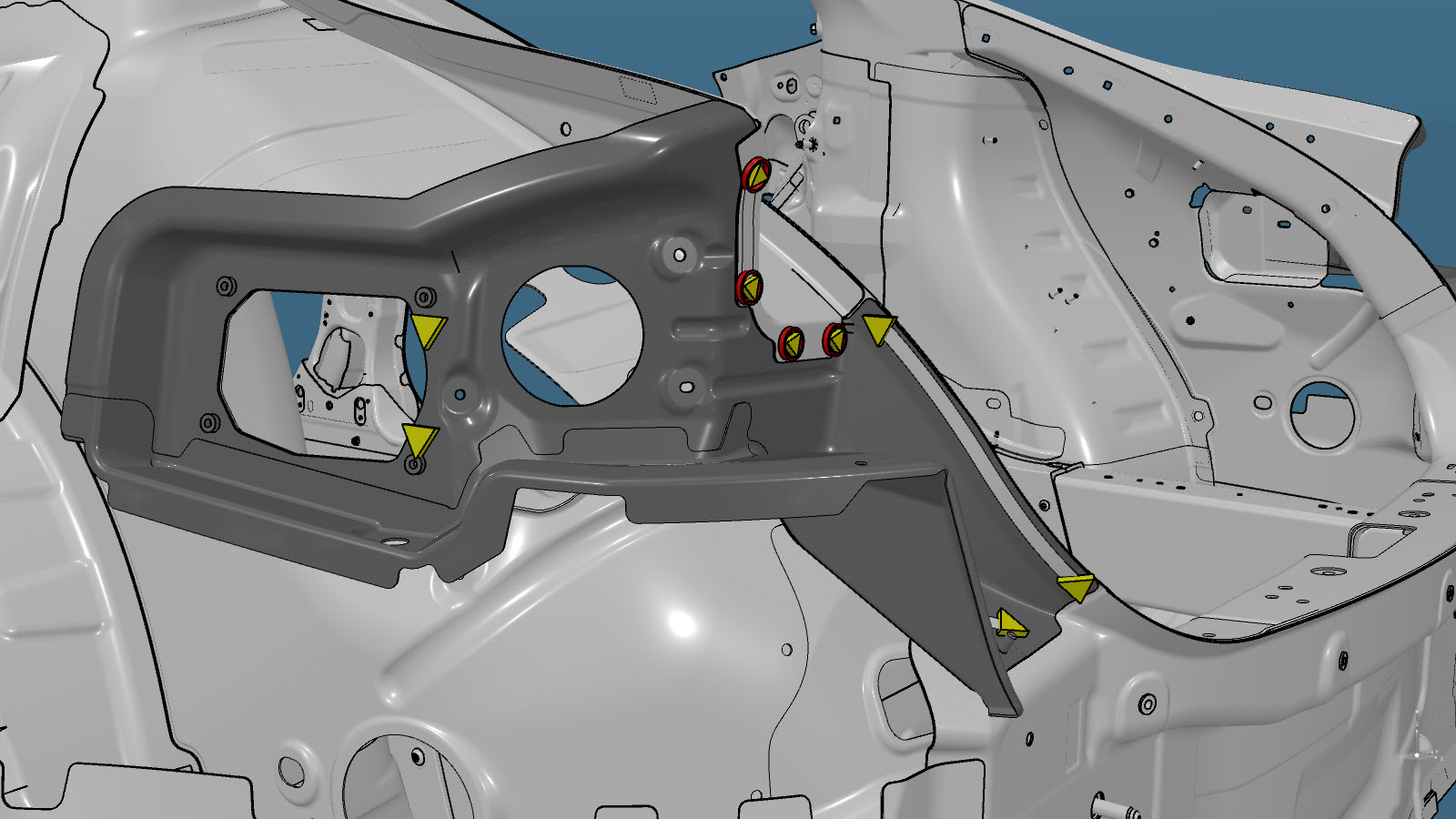

  2. הסירו את הרכיב המקורי.
    או ריתוכי נקודה של המפעל
    או קדחו דרך נקודות הריתוך של המפעל
    Informational PurposesAn informational icon, calling your attention
    הערה
    בעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.

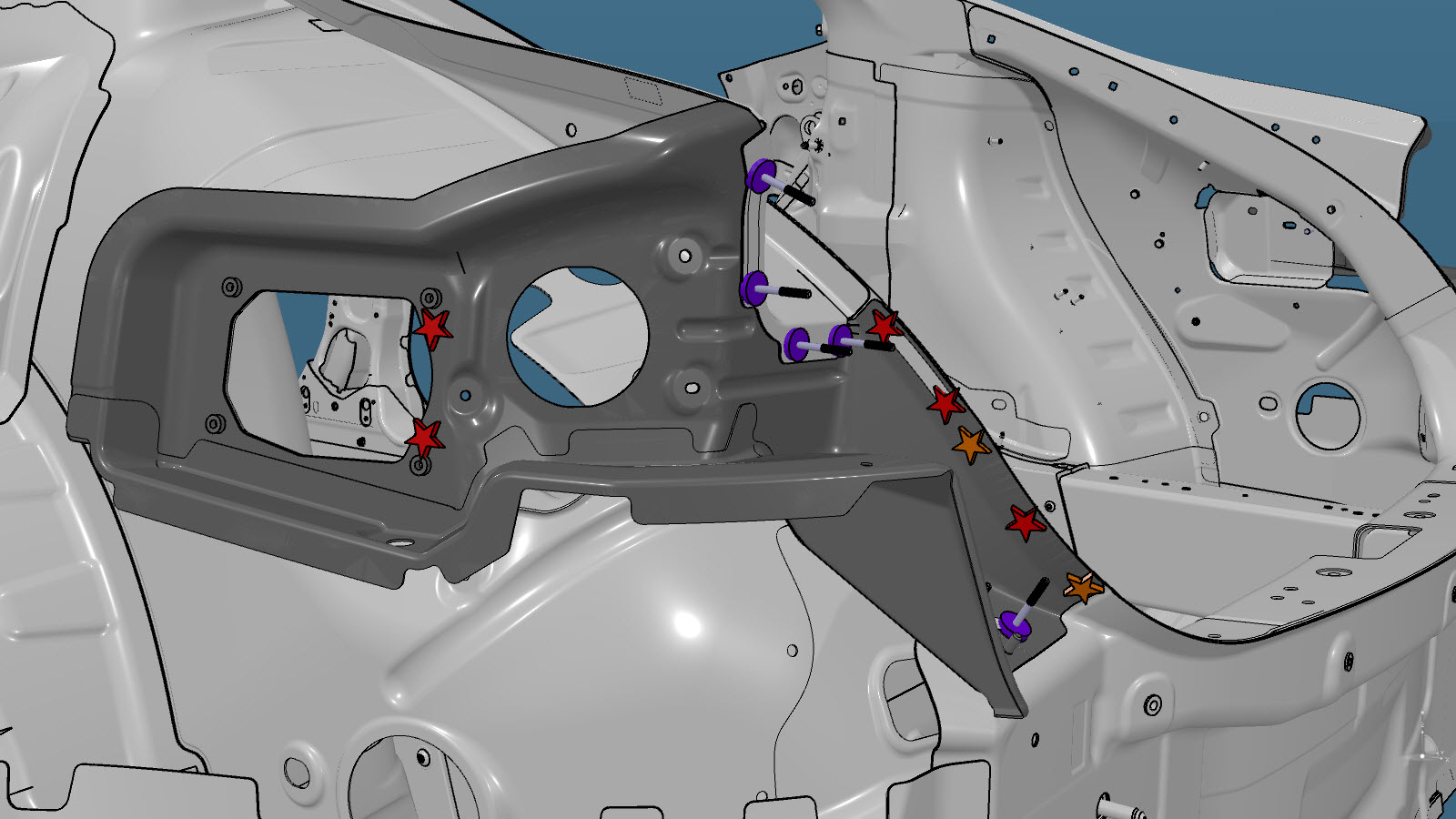

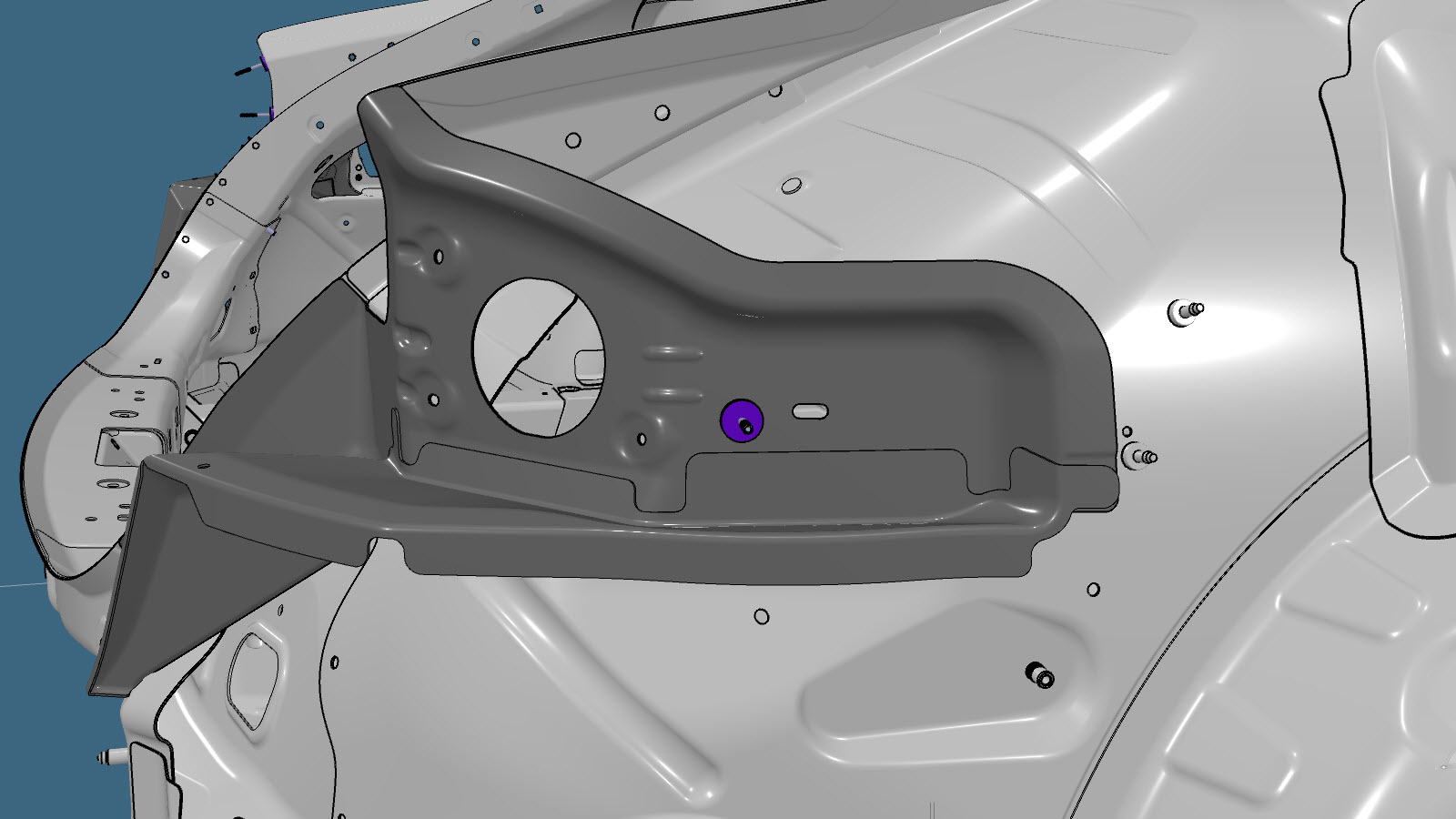

  3. הכינו להתקנה.
    Informational PurposesAn informational icon, calling your attention
    הערה

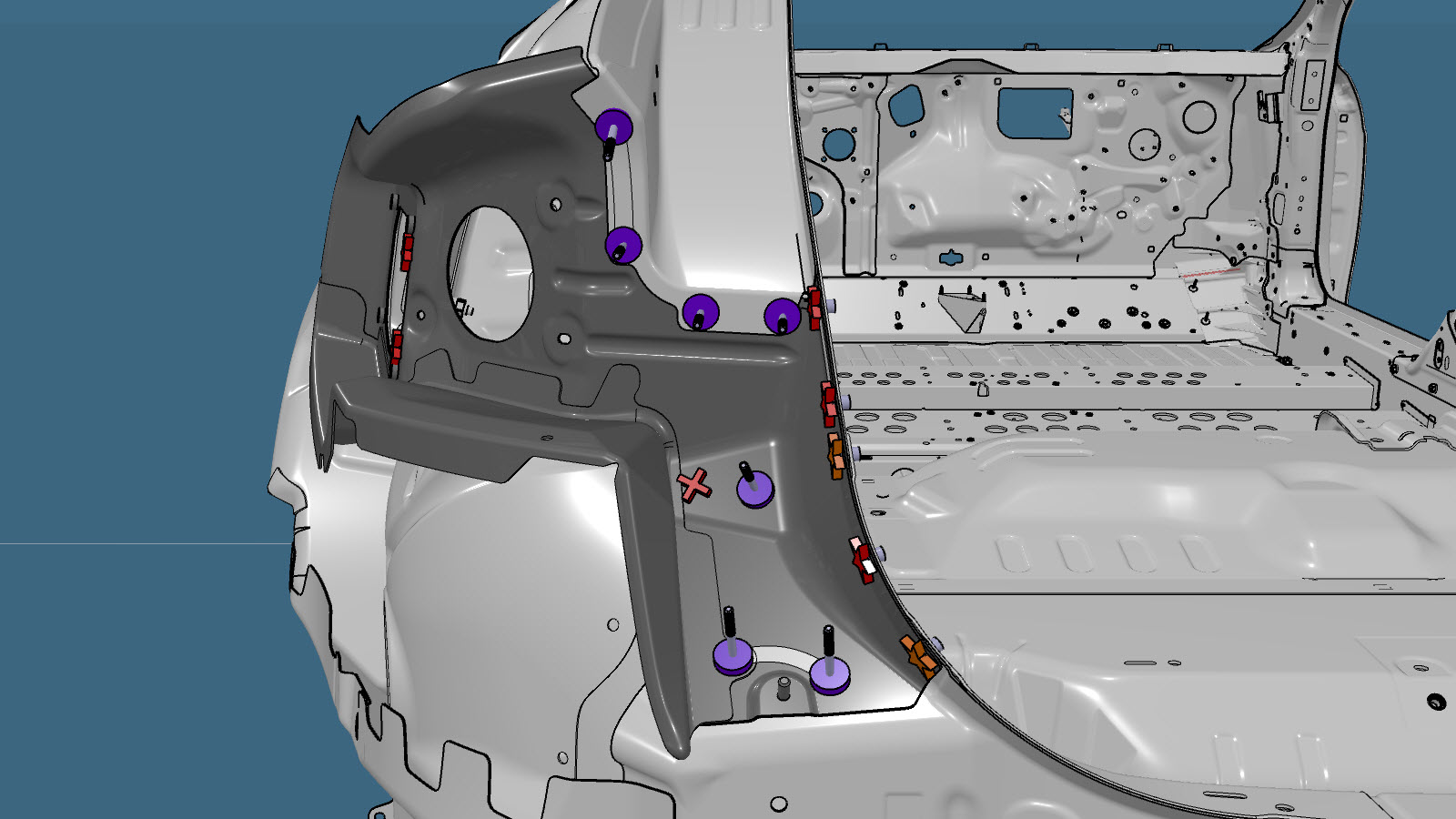

    X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

    או מסמרות נורה מבניות, 6.5 מ"מ

    או מסמרות Flow Form, S18

    או מסמרות Flow Form, S28

  4. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  5. התקינו את הרכיב או הרכיבים החדשים.
  6. התקינו את החלק הנדרש עבור ה- סקין לחיפוי מרכב חיצוני (כלי רכב שנבנו עד 17 בפברואר 2022).
  7. בצעו את התפעולים הנדרשים לאחר תיקון.
