סף (הושלם)
נתוני תיקון
- תלוי בנזק לרכיב זה, ייתכן וניתן יהיה לתקן רכיב זה. למידע נוסף עברו אל קווים מנחים לתיקון סף.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASY COMP - SIDE SILL (סף – שלם) |
|
| 15 |
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
|
|
| 4 |
מסמרת מבנית, 6.5 מ"מ בינוני
|
|
| 4 |
מסמרת משוקעת ראש, 4.8 מ"מ ארוך
|
|
| 5 |
מסמרת משוקעת ראש מבנית, 6.5 מ"מ
|
|
| 2 |
בורג
, M8x20 |
מספר חלק של Tesla 1014747-00-B. |
| 2 |
בורג
, M10x25 |
מספר חלק של Tesla 1004383-00-C. |
| 1 |
בורג
, M8x27 |
מספר חלק של Tesla 1621820-00-A. |
| 1 |
בורג
, M8x50 |
מספר חלק של Tesla 1046838-00-A. |
| 2 |
בורג, ראש טורקס
, M8x28 |
מספר חלק של Tesla 1621839-00-B. |
| 1 |
בורג, ראש טורקס
, M8x20 |
מספר חלק של Tesla 1022448-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה-חלק צד של המרכב (שלם).
-
הסירו את ה- הארכת קורת C-Pillar תחתונה.
-
הסירו את ה- כפפת קורת רוחב פאנל הסף האחורי.
-

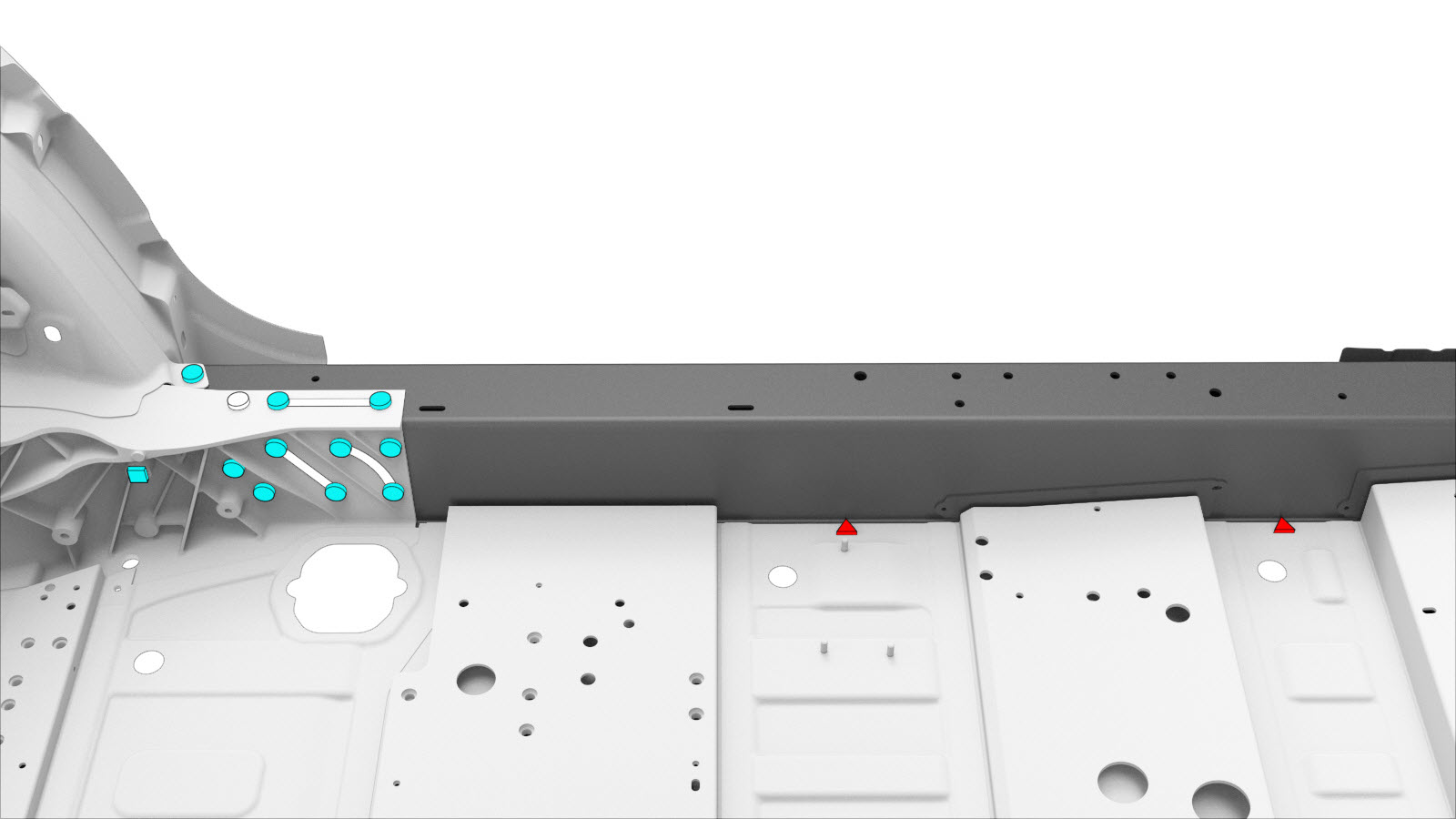

הסירו את הרכיב המקורי.
-
הכינו להתקנה.
או
ריתוכי מגופה אלומיניום
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות מבניות משוקעות ראש, 6.5 מ"מ
או מסמרות משוקעות ראש, 4.8 מ"מ ארוך
או מסמרות מבניות, 6.5 מ"מ בינוני
או ברגים
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
יש להדק את הברגים עד למומנט להלן:
- בורגי M8x20 ראש משושה חלק מספר 1014747-00-B: 24 Nm.
- בורגי M10x25 ראש משושה חלק מספר 1004383-00-C: 45 Nm.
- בורג M8x27 ראש משושה חלק מספר 1621820-00-A: 24 Nm.
- בורג M8x50 ראש משושה חלק מספר 1046838-00-A: 24 Nm.
- בורגי Torx M8x28 חלק מספר 1621839-00-B: 30 Nm.
- בורג Torx M8x20 חלק מספר 1022448-00-A: 30 Nm.
-
בצעו ריתוך GMA.
או ריתוכי מגופה אלומיניום
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
-
התקינו את ה-כפפת קורת רוחב פאנל הסף האחורי.
-
התקינו את ה-הארכת קורת C-Pillar תחתונה.
-
התקינו את ה-סוגר תופסן דלת Falcon.
-
התקינו את ה-חלק צד של המרכב (שלם).
- בצעו את התפעולים הנדרשים לאחר תיקון.
