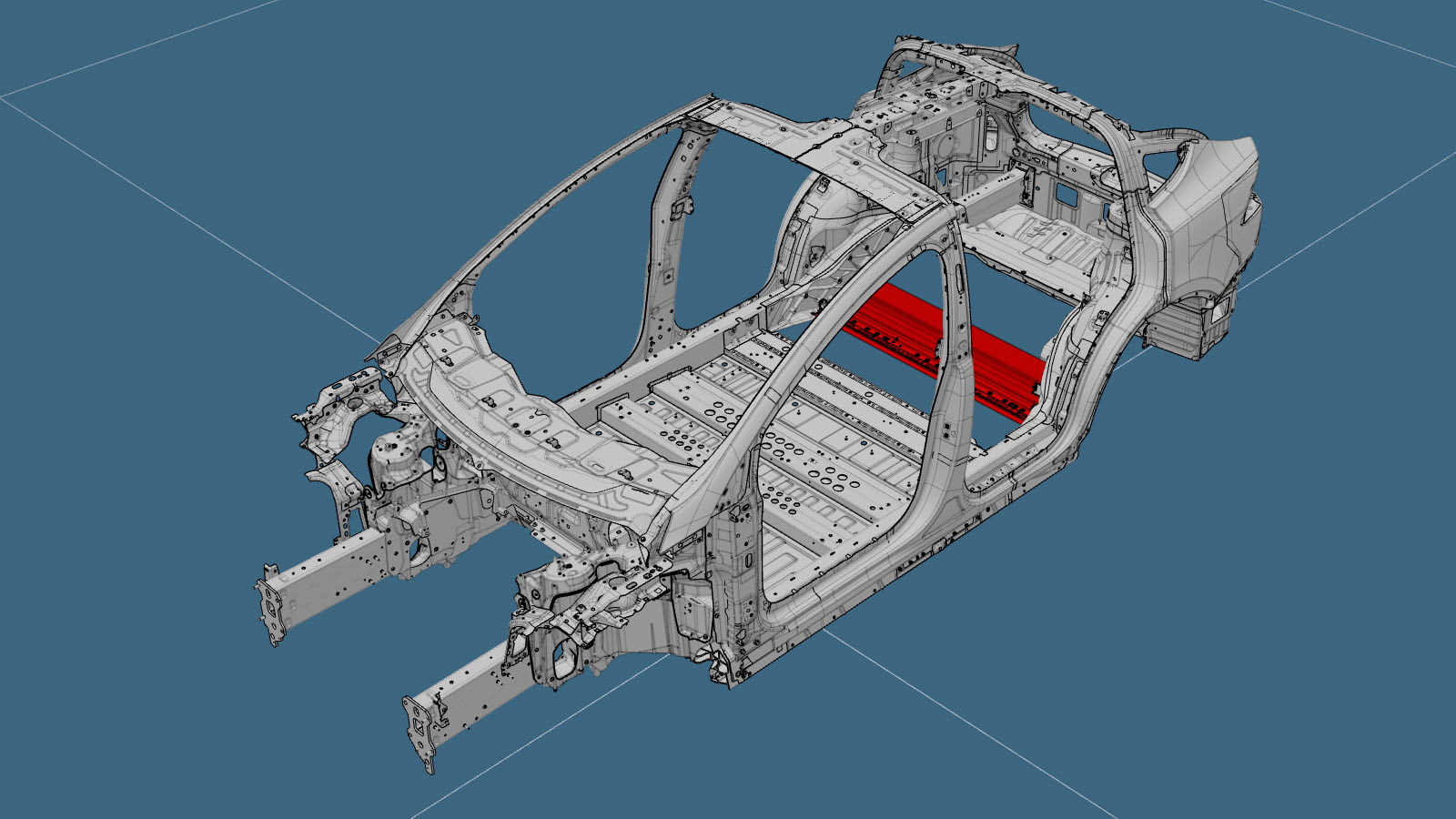

קצרת תיבת מומנט אחורית תחתונה (כלי רכב שנבנו מ-7 במרץ 2022 עד 7 באפריל 2022)
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

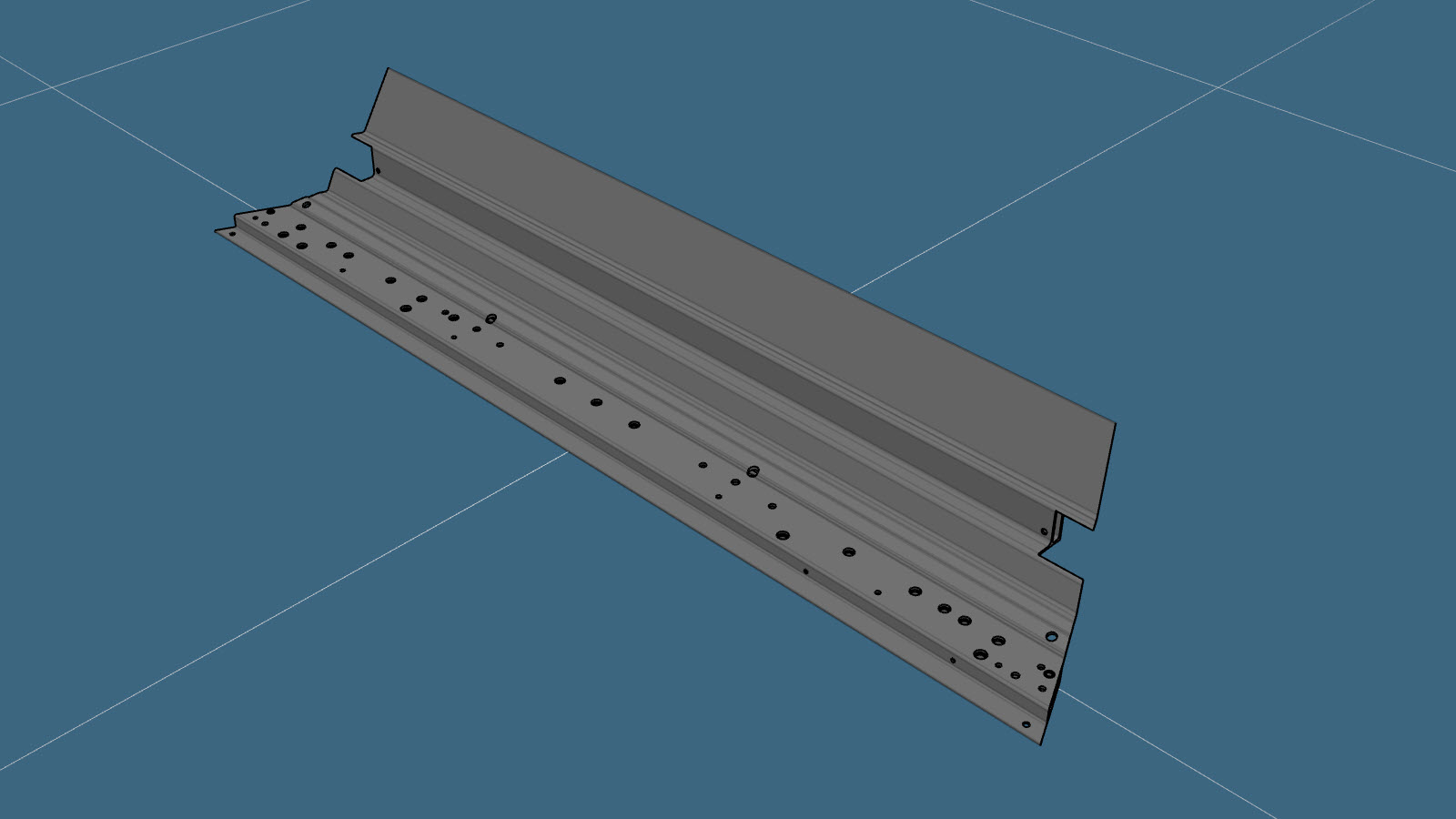

| 1 | ASY-CROSSMEMBER RR TORQUE BOX LWR (קצרת תיבת מומנט אחורית תחתונה) | |
| 8 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| שמאל בלבד: 1 | בורג , M8x27 | מספר חלק של Tesla 1621820-00-A. |
| שמאל בלבד: 1 | בורג , M10-1.5x23 | מספר חלק של Tesla 1111154-00-B. |
| ימין בלבד: 1 | בורג HF, M8-1.25x22,[109],G0110,MAT | מספר חלק של Tesla 1552447-00-A. |
| 2 | בורג , M6-1x19 | מספר חלק של Tesla 1454541-00-A. |
| 2 | בורג , M8x20 | מספר חלק של Tesla 1007580-00-A. |
| 2 | אום , M8-1.25,HF,Steel[10],ZnAl,BLACK | מספר חלק של Tesla 1006628-01-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- כיסוי מנוע אחורי.
-
הסירו את ה- לוח רצפת מושב שורה שנייה.
-
הסירו את ה-חיזוק תחתון של תיבת מומנט אחורי הימני והשמאלי.
-
הסירו את הרכיב המקורי.
-

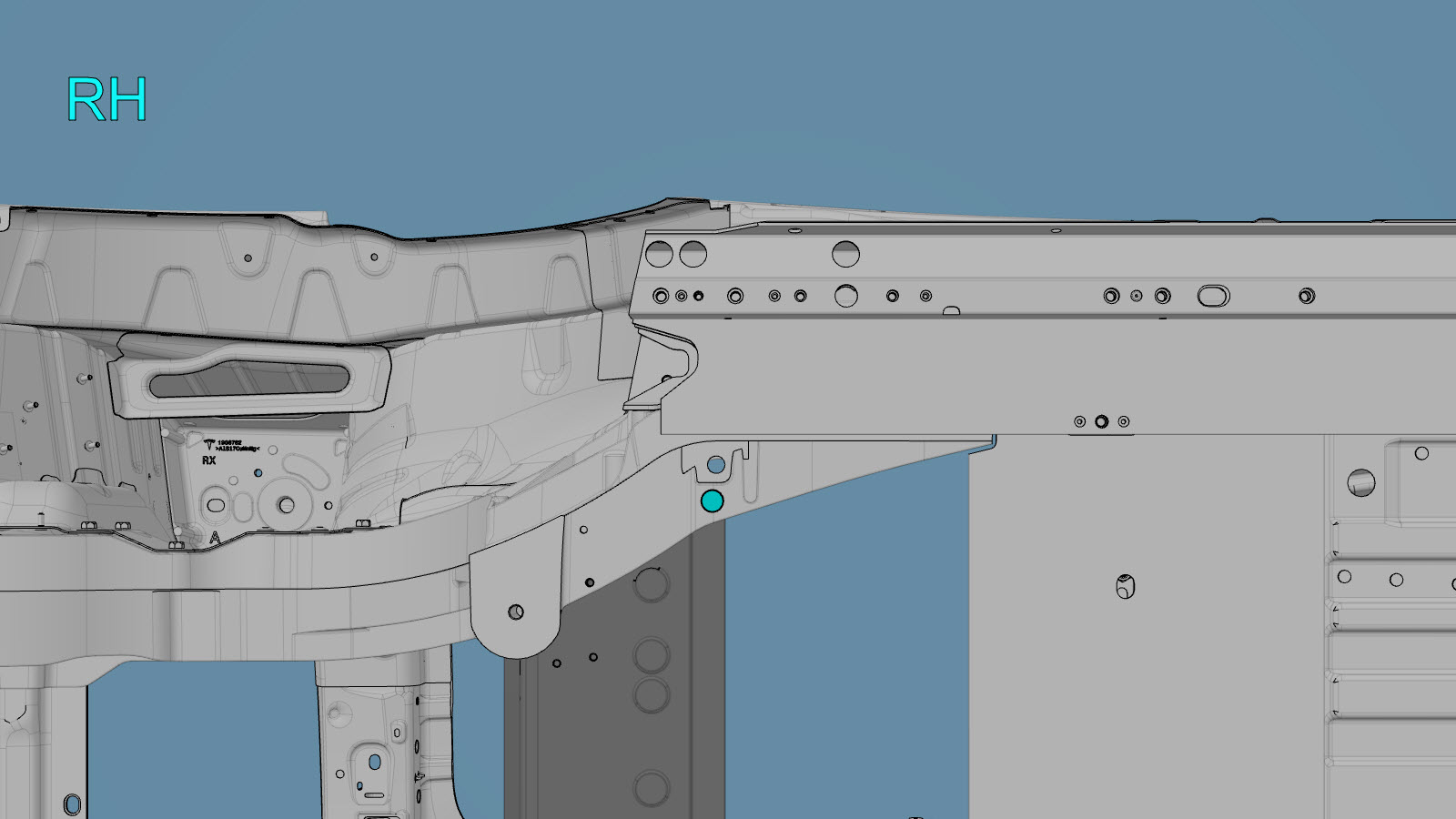

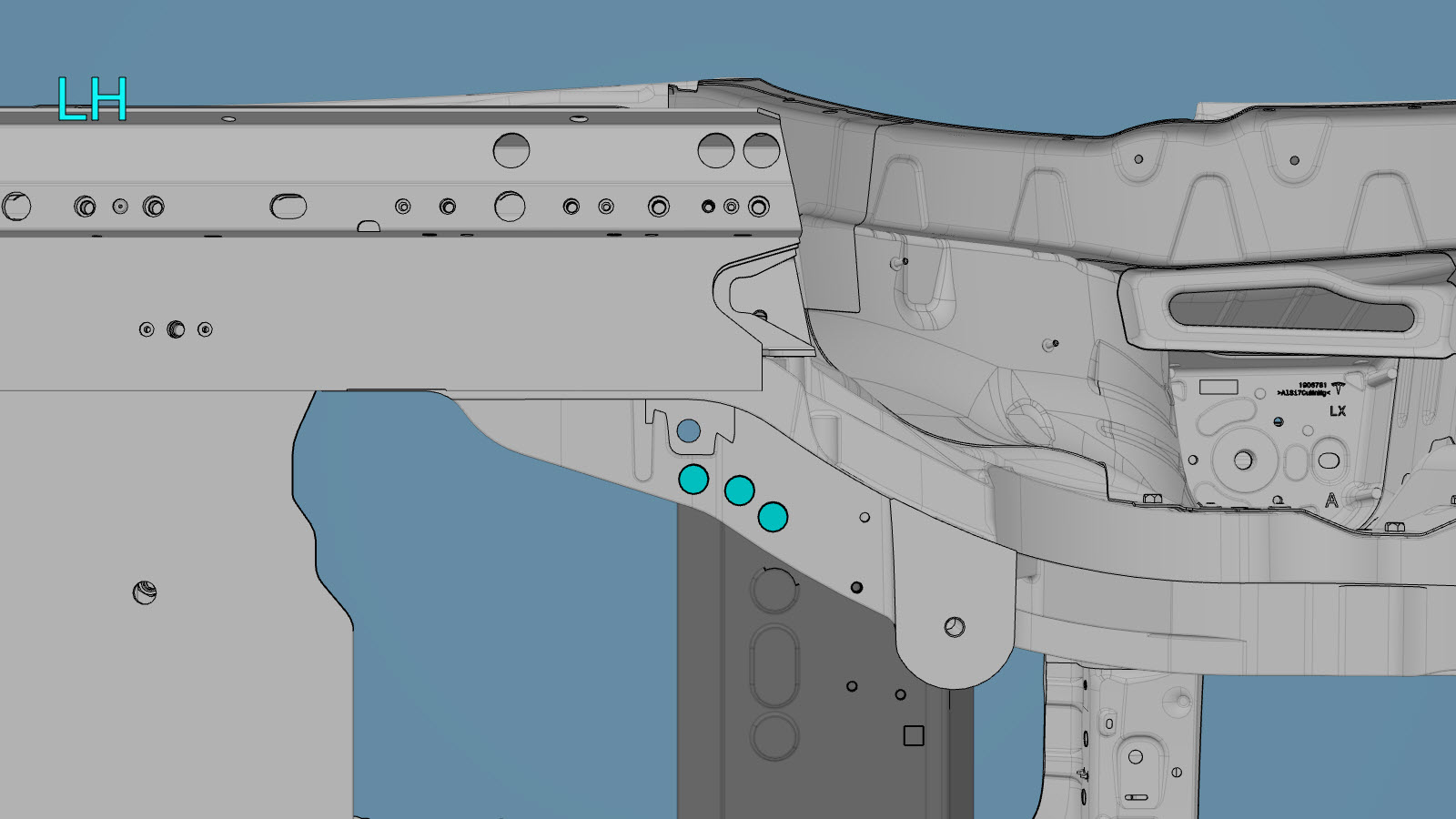

השתמשו בדבק מבני כדי להצמיד את האומים במיקום על הפנים של הצומת האחורי.
הערהאם נדרש, לטשו את הקצוות של האומים כדי שהם יהיו חלקים עם מיקום ההתקנה.
-
הכינו להתקנה.

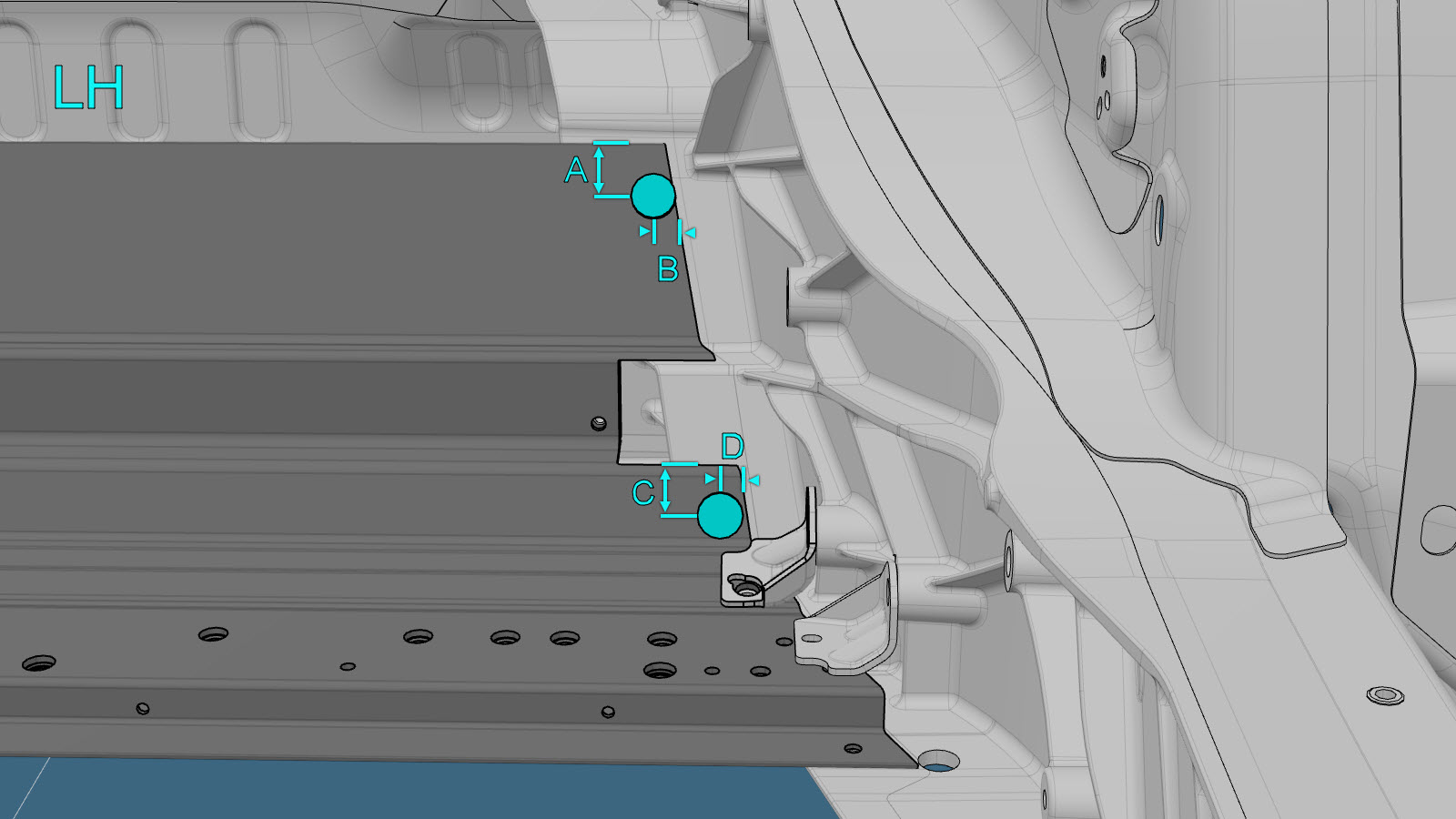

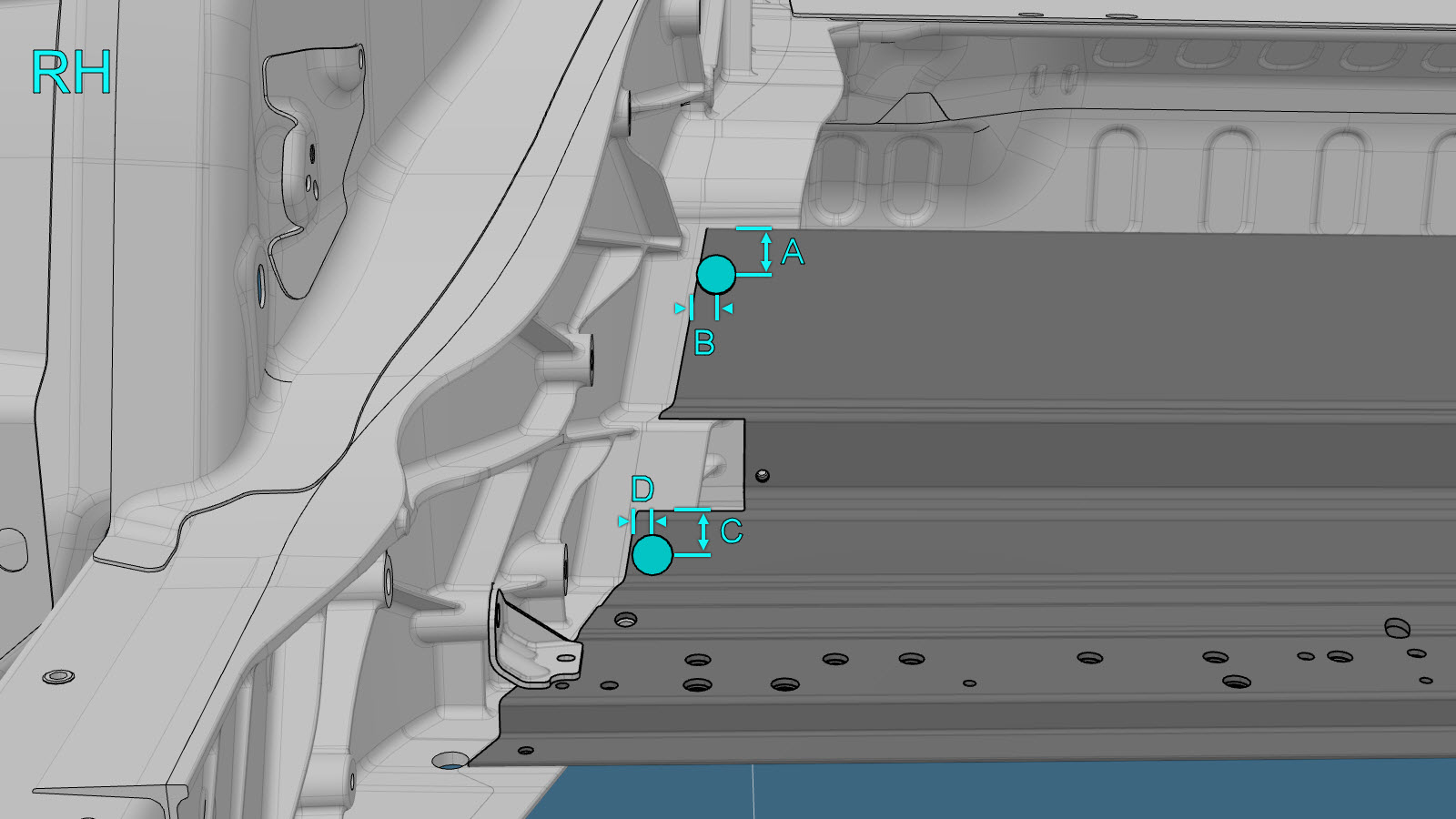

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 24 מ"מ
- B = 9 מ"מ
- C = 21 מ"מ
- D = 11 מ"מ

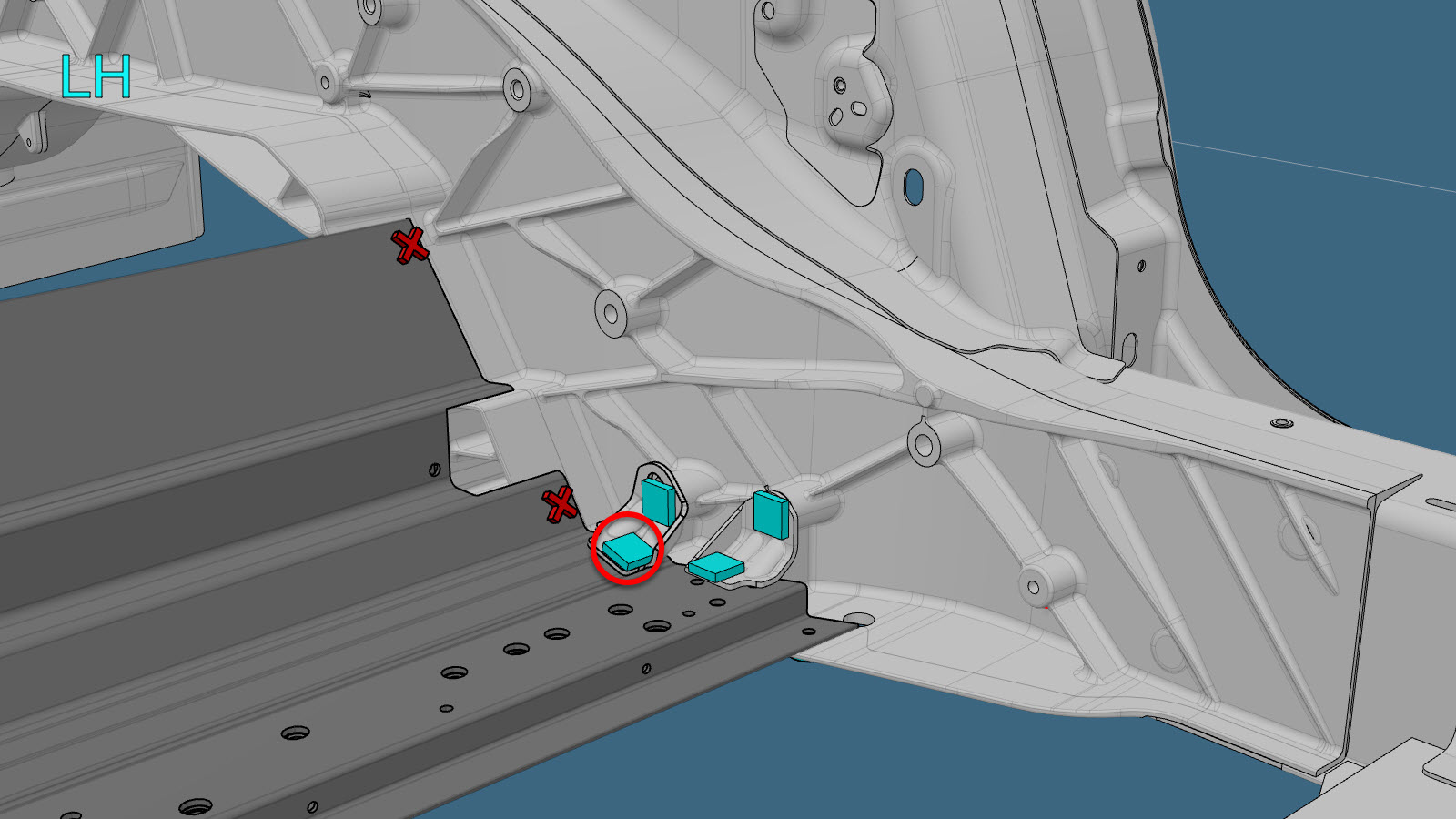

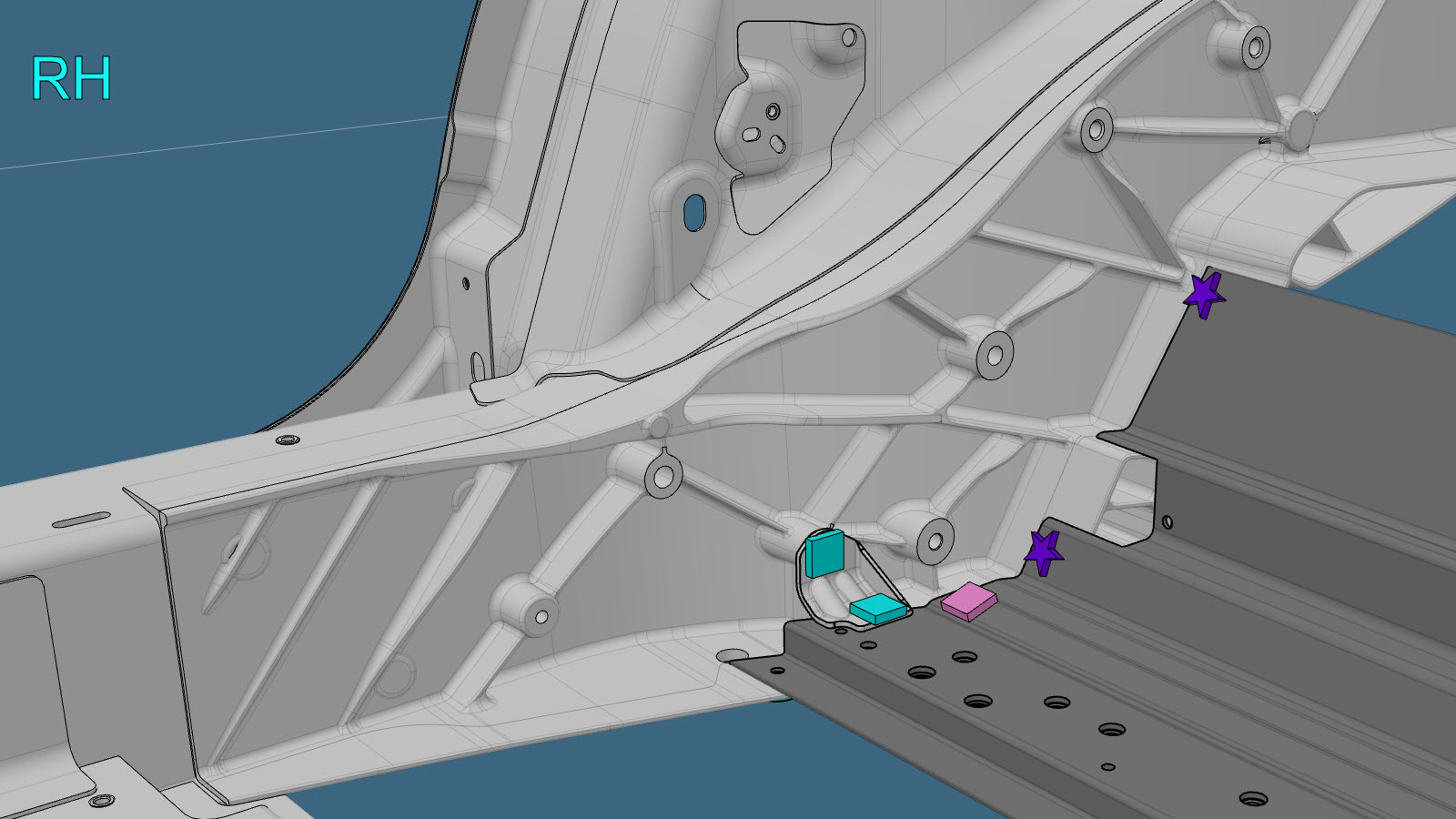

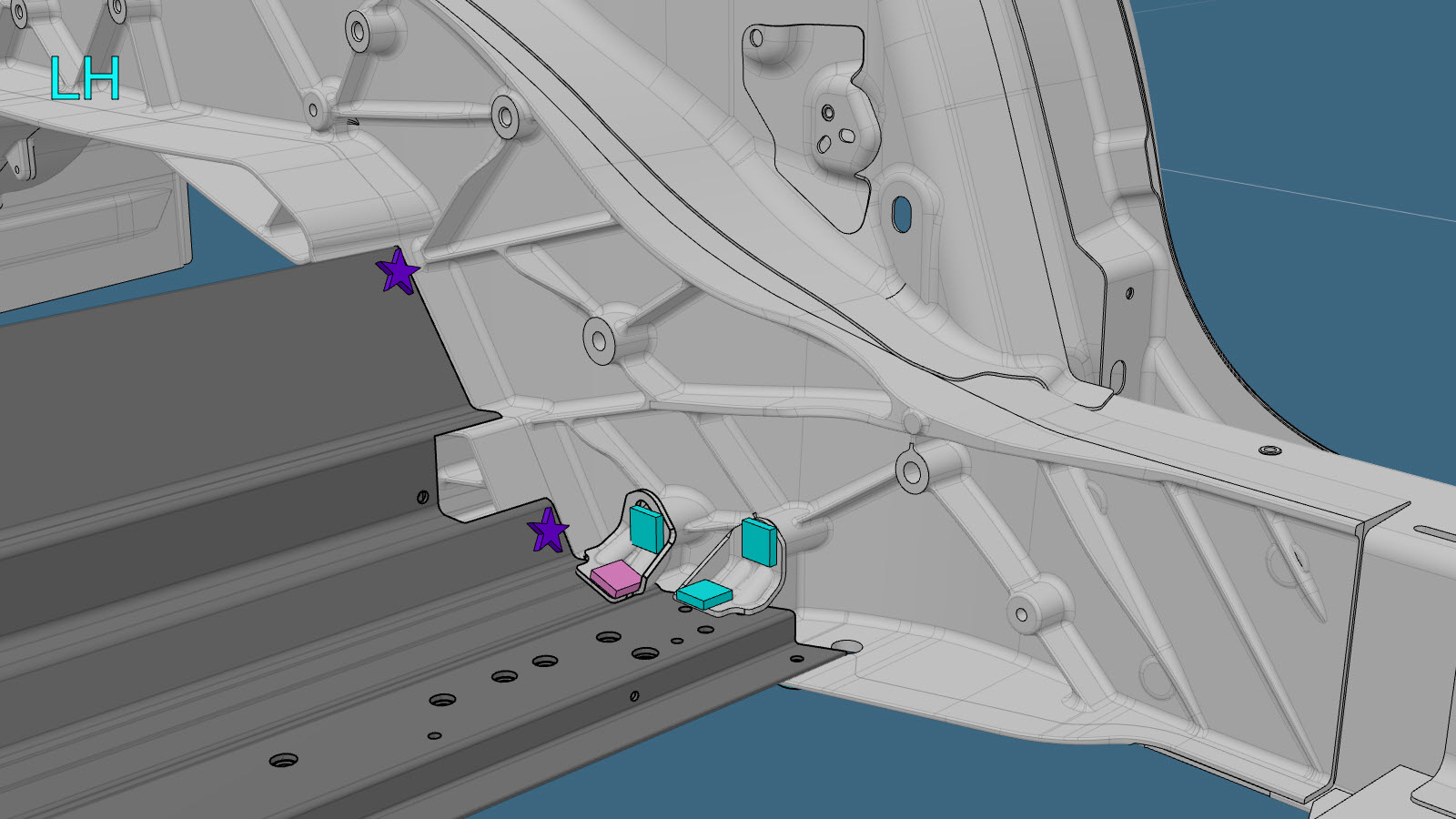

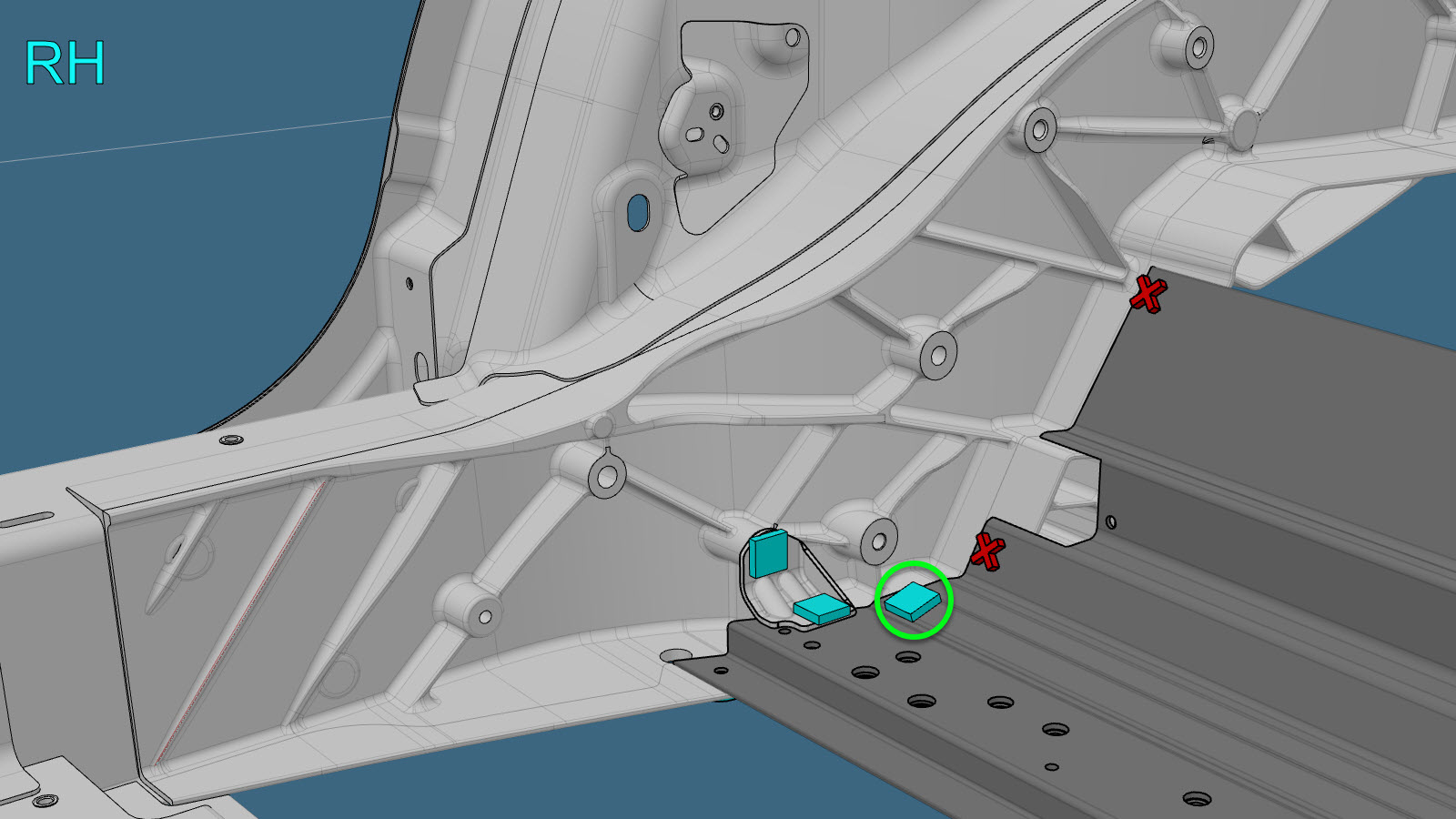

או ברגיםהערההתקינו את בורג M8x27 מק"ט 1621820-00-A, במיקום המצוין על ידי העיגול האדום.הערההתקינו את בורג M8-1.25x22, מק"ט 1552447-00-A, במיקום המצוין על ידי העיגול הירוק. - יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
יש להדק את הברגים עד למומנט להלן:
- בורגי M8x27 ראש משושה חלק מספר 1621820-00-A: 20 Nm.
- בורגי M10x23 ראש משושה חלק מספר 1111154-00-B: 30 Nm.
- בורגי M6x19 ראש משושה חלק מספר 1454541-00-A: 11 Nm.
- בורגי M8x20 ראש משושה חלק מספר 1007580-00-A: 25 Nm.
- בורגי M8x22 ראש משושה חלק מספר 1552447-00-A: 25 Nm.
-
התקינו את ה-חיזוק תחתון של תיבת מומנט אחורי הימני והשמאלי.
-
התקינו את ה-לוח רצפת מושב שורה שנייה.
-
התקינו את ה-כיסוי מנוע אחורי.
- בצעו את התפעולים הנדרשים לאחר תיקון.
