שקע מנורה (כלי רכב שנבנו עד 21 במאי 2024)
קוד תיקון:
10101808702
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | REAR BODY PANEL ASSEMBLY (פאנל אחורי שלם) | |
| 40 | מסמרת נורה מבנית, 6.5 מ"מ | |
| שני | מסמרת Flow Form S18 | |
| שני | מסמרת Flow Form S28 | |
| שני | מסמרת Flow Form S38 | |
| 8 | בורג , HF,M10-1.5x35,[109],ZNFL,SMAT | מספר חלק של Tesla 1044009-00-A. |
| 8 | אום , M10x1.5 | מספר חלק של Tesla 1047337-00-A. |
| 8 | דיסקית | מספר חלק של Tesla 1079620-00-B. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

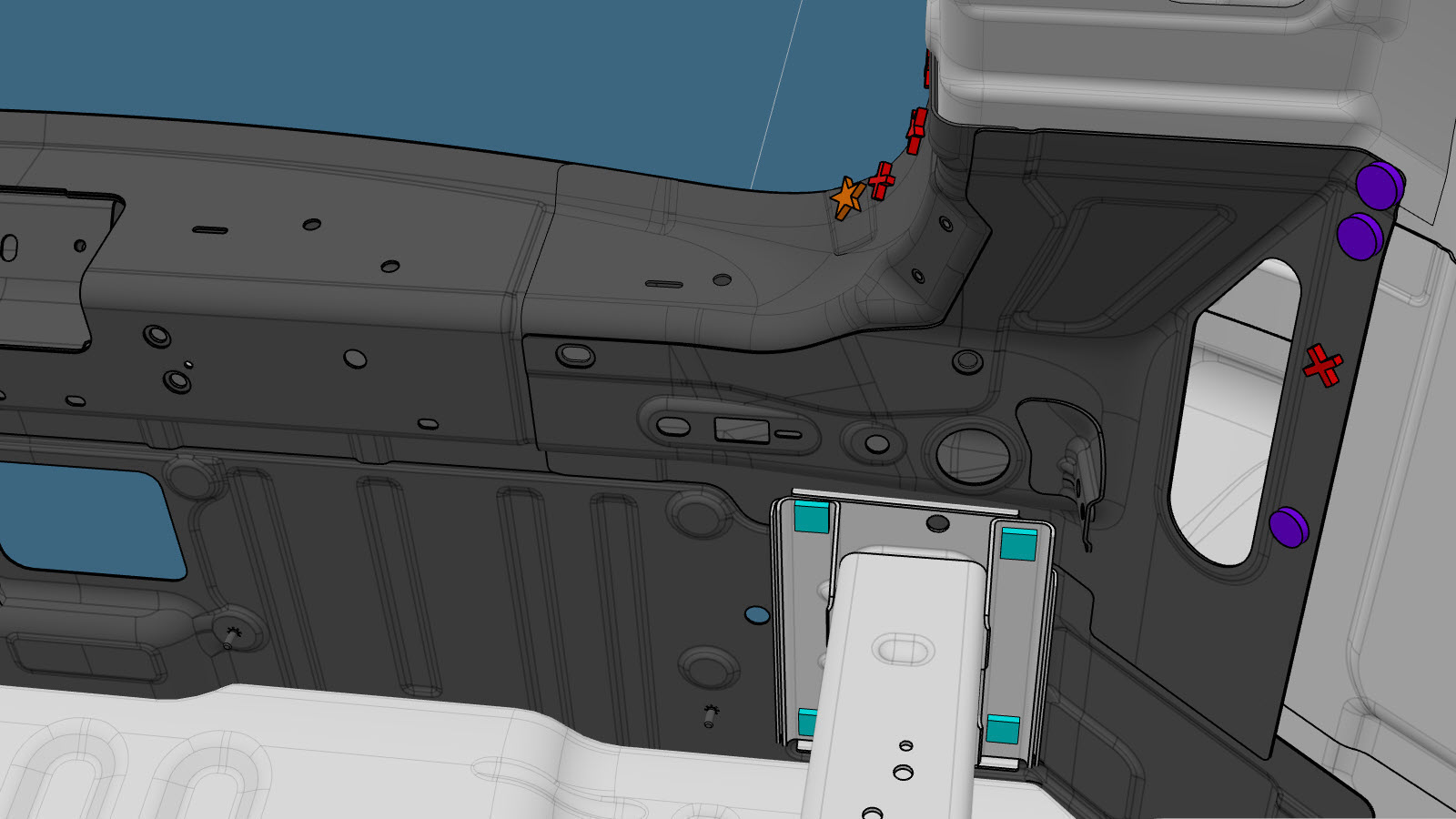

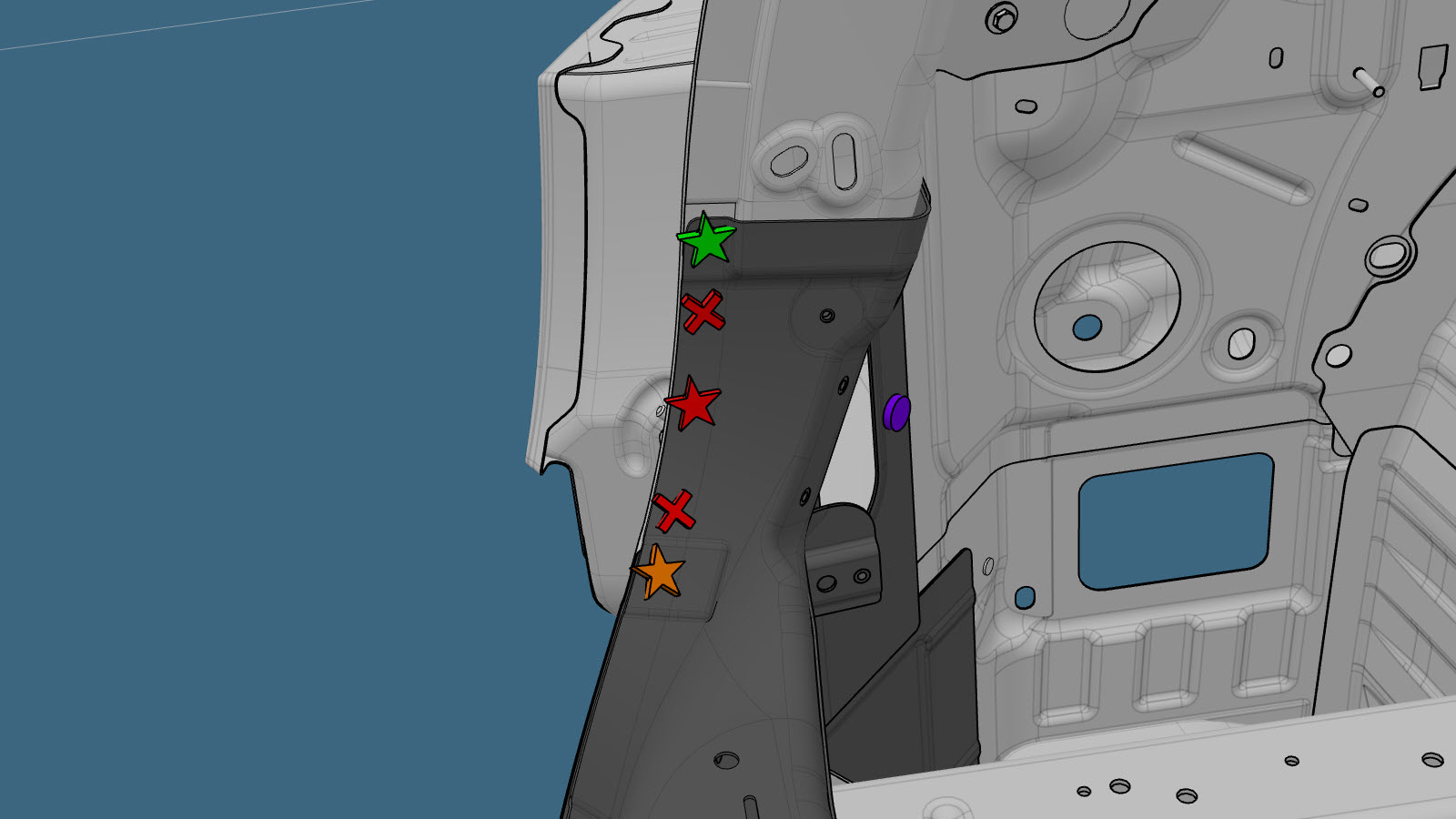

הסירו את הרכיב המקורי.
או ברגים
או SPR של המפעל
או ריתוכי נקודה של המפעל
או קדחו דרך נקודות הריתוך של המפעלהערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך. -
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את האומים עד למומנט 50 Nm.
- בצעו את התפעולים הנדרשים לאחר תיקון.
