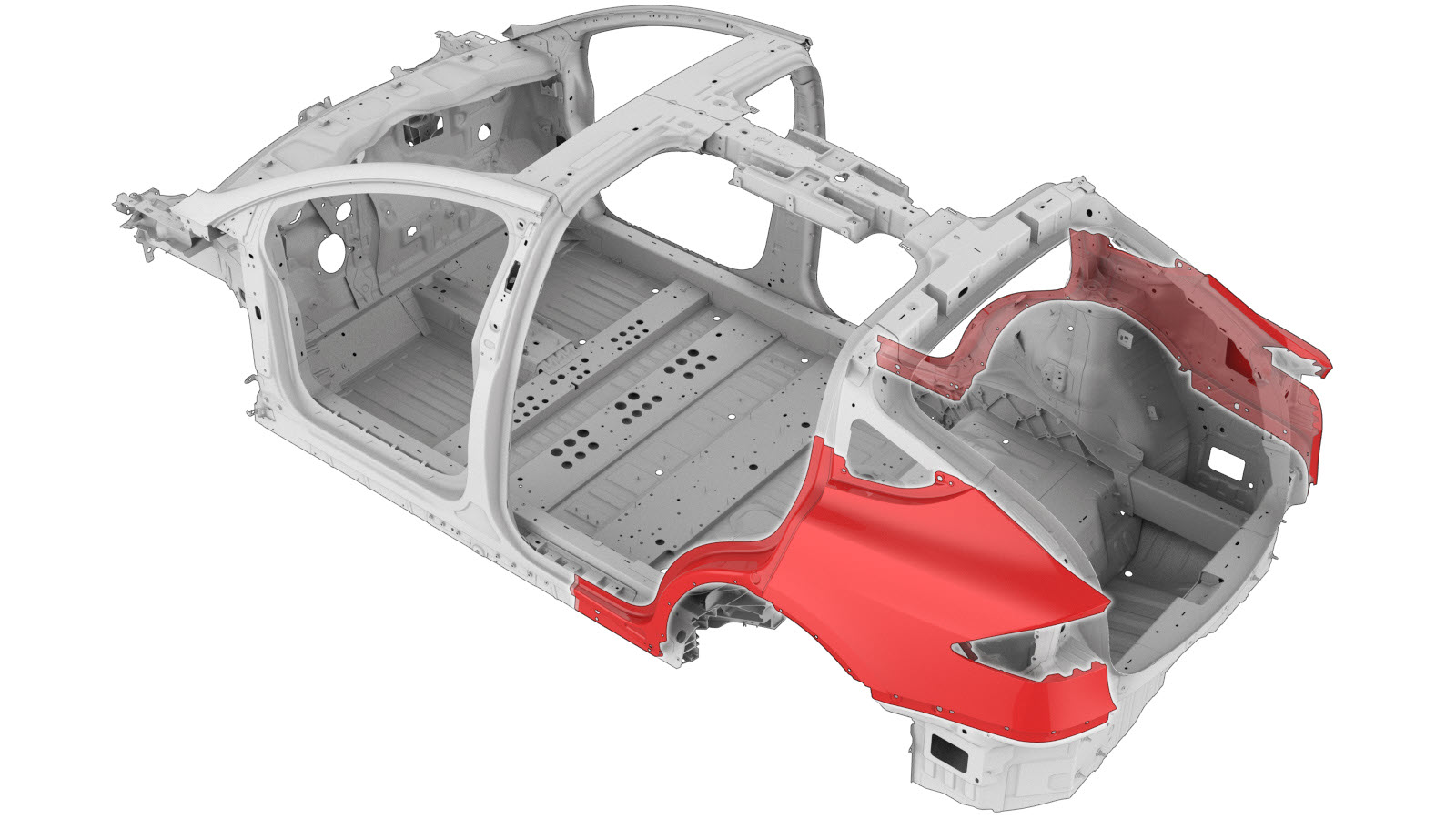

הארכת סקין לחיפוי מרכב חיצוני אחורי עם הארכת קורת C תחתונה (כלי רכב שנבנו לאחר 14 בפברואר 2022)
קוד תיקון:
10100136202
10100136302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- תהליך זה חל על כל כלי הרכב Model X 2021 ואילך.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | REAR QUARTER OUTER COMPLETE (חיפוי מרכב חיצוני אחורי שלם) | |
| 24 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 21 | מסמרת משוקעת ראש, 4.8 מ"מ קצר | |
| 1 | מסמרת משוקעת ראש, 4.8 מ"מ ארוך | |
| 8 | מסמרת Flow Form S08 | |
| 15 | מסמרת Flow Form S18 | |
| 7 | מסמרת Flow Form S28 | |
| 3 | מסמרת Flow Form S38 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיבים הבאים מחלק השירות כדי לעשות את הרכיב החדש.
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או קדחו דרך נקודות הריתוך של המפעל
או ריתוכי לייזר ברמת מפעלהערהבצעו חיתוך בצובר של הרבע הנותר כדי לאפשר גישה לריתוך לייזר בחלק האחורי. -
הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או מסמרות נורה מבניות, 6.5 מ"מ
או מסמרות משוקעות ראש, 4.8 מ"מ קצר
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
