צומת אחורי (שלם)

נתוני תיקון

רשימת חלקים

כמות תיאור תמונה / הערות
1 ASY-MEMBER RAIL RR (צומת אחורי - שלם)
שמאל: 23

ימין: 22

 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
6 מסמרת משוקעת ראש מבנית, 6.5 מ"מ
1 בורג , M8x20 מספר חלק של Tesla‏ 1007580-00-A.
1 בורג , M8x50 מספר חלק של Tesla‏ 1046838-00-A.
1 בורג , M8x27 מספר חלק של Tesla‏ 1621820-00-A.
1 בורג , M8x20 מספר חלק של Tesla‏ 1048470-00-A.
2 בורג, ראש טורקס , M8x20 מספר חלק של Tesla‏ 1014747-00-B.
2 אום , M8-1.25,HF,Steel[10],ZnAl,BLACK מספר חלק של Tesla‏ 1006628-00-A.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את ה-לוח רצפת מושב שורה שנייה.
  2. הסירו את הלוח האחורי.
    בהתבסס על תאריך הבנייה של הרכב, הסירו את הלוח האחורי בהליך המתאים:
  3. הסירו את רצפת תא המטען האחורי.
    בהתבסס על תאריך הבנייה של הרכב, הסירו את רצפת תא המטען האחורי בהליך המתאים:
  4. הסירו את לוח Waterfall של תא המטען האחורי.
    בהתבסס על תאריך הבנייה של הרכב, הסירו את רצפת תא המטען האחורי בהליך המתאים:
  5. הסירו את ה- חיזוק צומת אחורי עליונה (קדמית).
  6. הסירו את ה- חיזוק צומת אחורי עליונה (אחורי).
  7. הסירו את ה- חיזוק תחתון של תיבת מומנט אחורי.
  8. הסירו את ה- הארכת פאנל רצפת תא המטען האחורי.
  9. הסירו את ה- חיזוק חיצוני צומת אחורי.
  10. הסירו את ה- חיזוק Shock Tower אחורי.
  11. הסירו את הרכיב המקורי.

    או ריתוכי נקודה של המפעל

    או RIVTAC

    או מסמרות מבניות ברמת מפעל

    או ברגים

    או בורג, ראש טורקס

    מפעל BOM

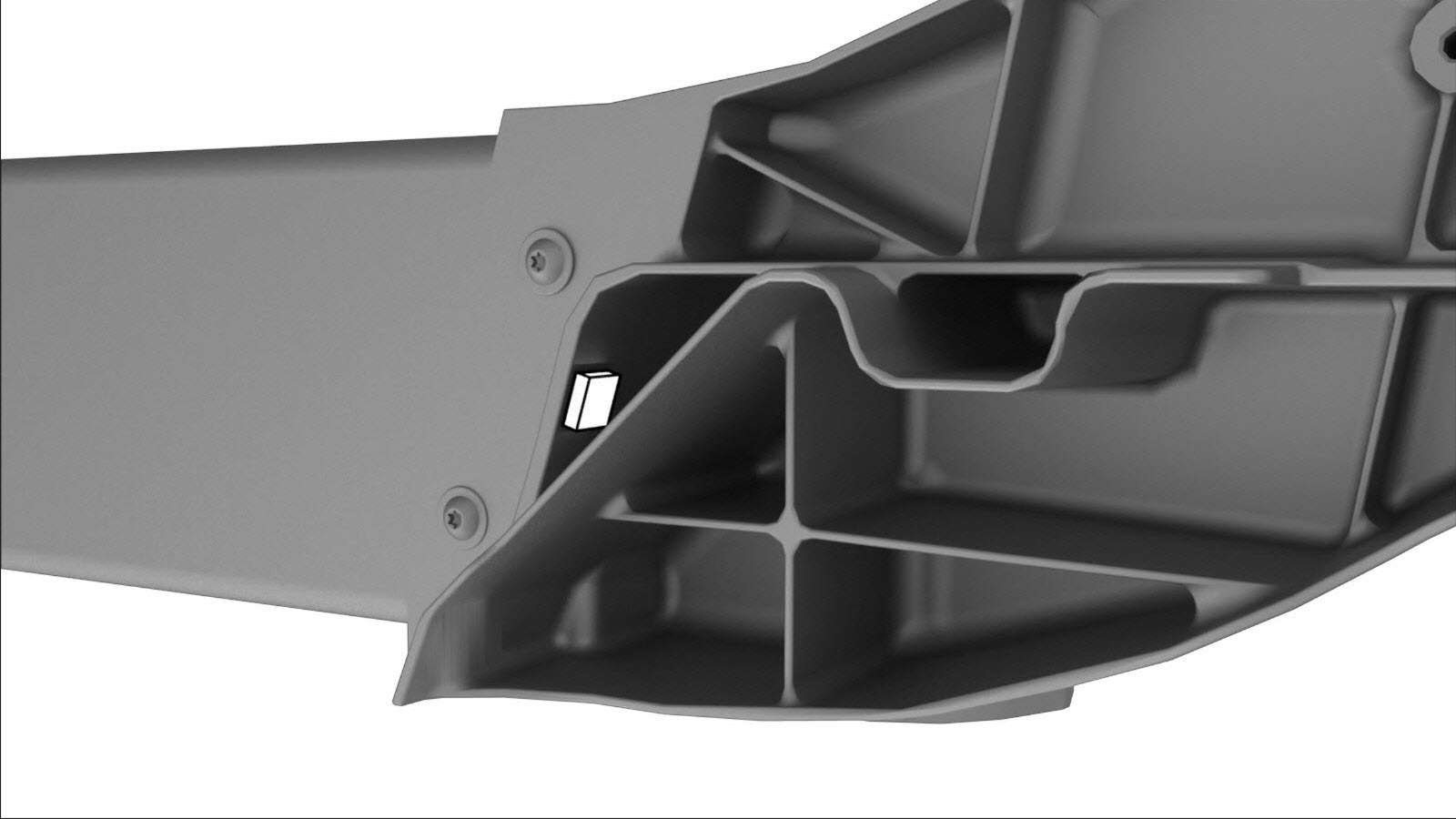

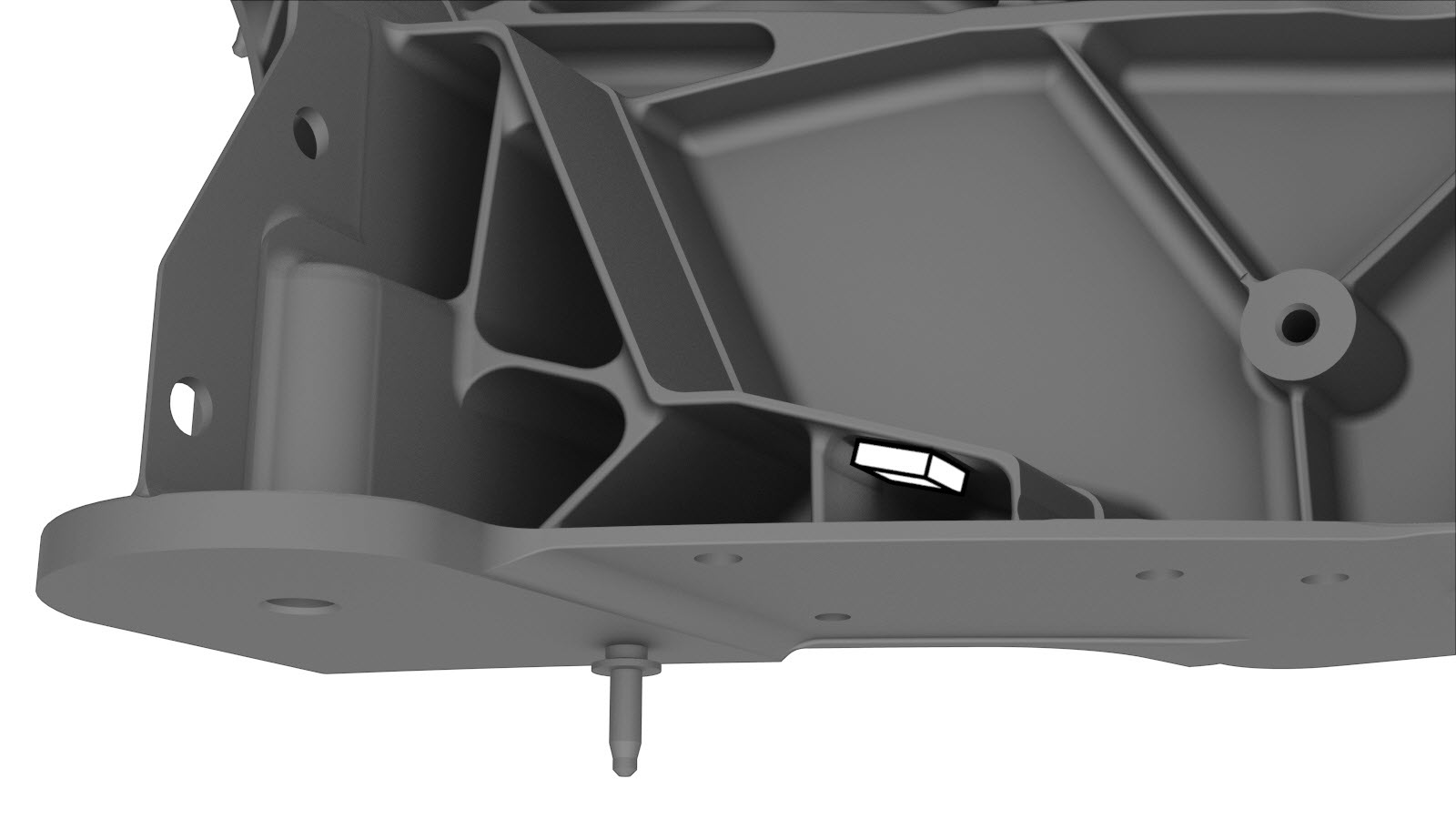

  12. השתמשו בדבק מבני כדי להצמיד את האומים במיקום על הפנים של הצומת האחורי.
    Informational PurposesAn informational icon, calling your attention
    הערה
    אם נדרש, לטשו את הקצוות של האומים כדי שהם יהיו חלקים עם מיקום ההתקנה.

    אום

  13. הכינו להתקנה.
    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
    • A = 260 מ"מ.
    • B‏ = 15 מ"מ.
    • C‏ = 24 מ"מ.
    • D‏ = 9 מ"מ.
    • E‏ = 12 מ"מ.
    • F‏ = 11 מ"מ.

    או מסמרות מבניות משוקעות ראש, 6.5 מ"מ

    או ברגים

    או בורג, ראש טורקס

  14. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  15. התקינו את הרכיב או הרכיבים החדשים.

    יש להדק את הברגים עד למומנט להלן:

    • בורגי M8x27 ראש משושה חלק מספר 1621820-00-A: 24 Nm.
    • בורגי M8x50 ראש משושה חלק מספר 1046838-00-A: 24 Nm.
    • בורגי M8x20 ראש משושה חלק מספר 1007580-00-A: 25 Nm.
    • בורגי Torx (כולם): 24 Nm.
  16. התקינו את ה-חיזוק צומת אחורי עליונה (קדמית).
  17. התקינו את ה-חיזוק צומת אחורי עליונה (אחורי).
  18. התקינו את ה-חיזוק תחתון של תיבת מומנט אחורי.
  19. התקינו את לוח Waterfall של תא המטען האחורי.
    התקינו את לוח Waterfall של תא המטען האחורי בהליך המתאים:
  20. התקינו את רצפת תא המטען האחורי.
    התקינו את רצפת תא המטען האחורי בהליך המתאים:
  21. התקינו את ה-הארכת פאנל רצפת תא המטען האחורי.
  22. התקינו את ה-חיזוק חיצוני צומת אחורי.
  23. התקינו את ה-חיזוק Shock Tower אחורי.
  24. התקינו את הלוח האחורי.
    התקינו את הלוח האחורי בהליך המתאים:
  25. התקינו את ה-לוח רצפת מושב שורה שנייה.
  26. בצעו את התפעולים הנדרשים לאחר תיקון.
