צומת אחורי (שלם) (כלי רכב שנבנו מ-7 במרץ 2022 ועד 7 באפריל 2022)

נתוני תיקון

תלוי בנזק לרכיב זה, ייתכן וניתן יהיה לתקן רכיב זה. למידע נוסף עברו אל קווים מנחים לתיקון צומת אחורי יצוק (כלי רכב שנבנו עד 12 באוקטובר 2022).
סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.

רשימת חלקים


כמות	תיאור	תמונה / הערות

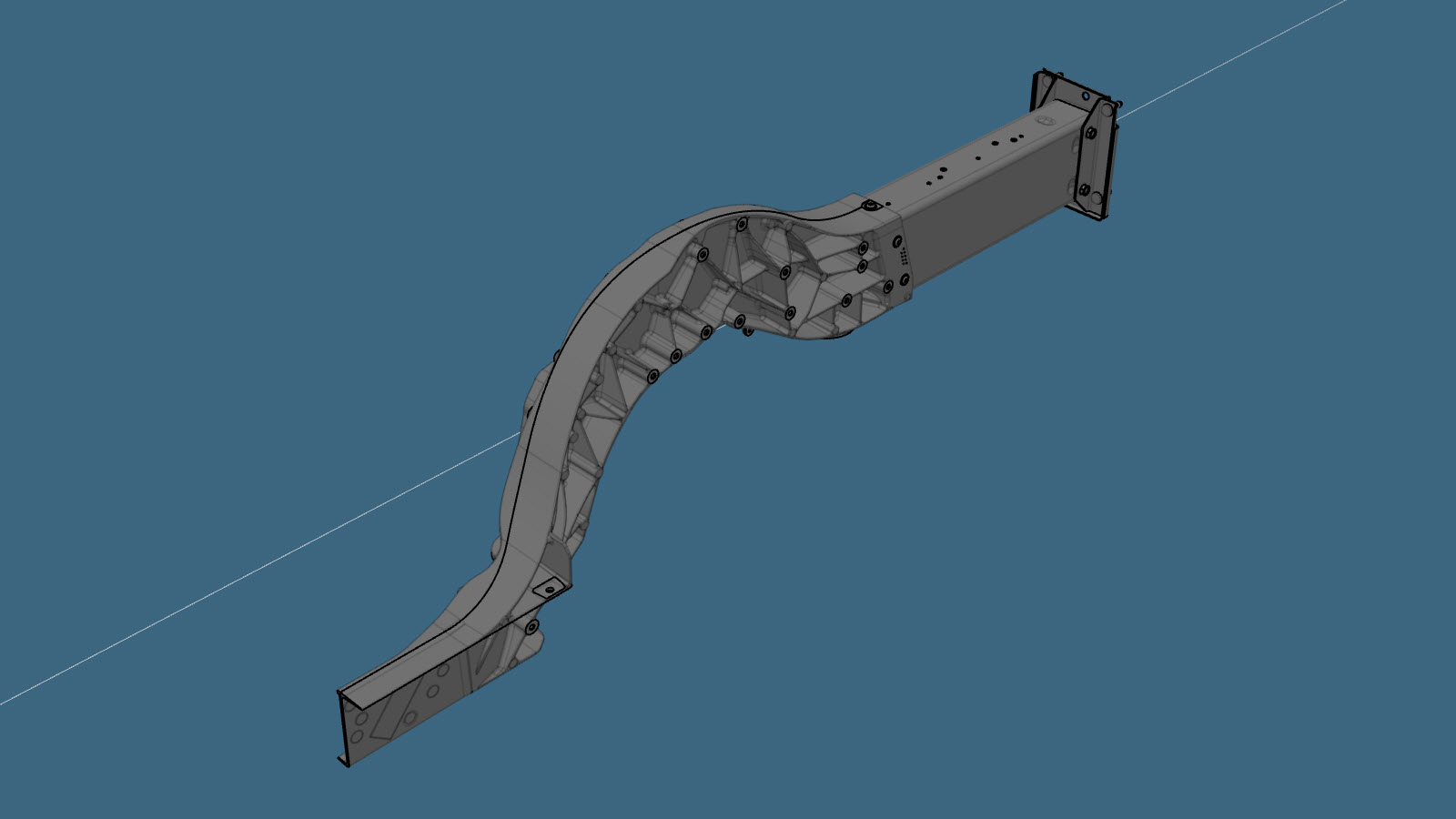

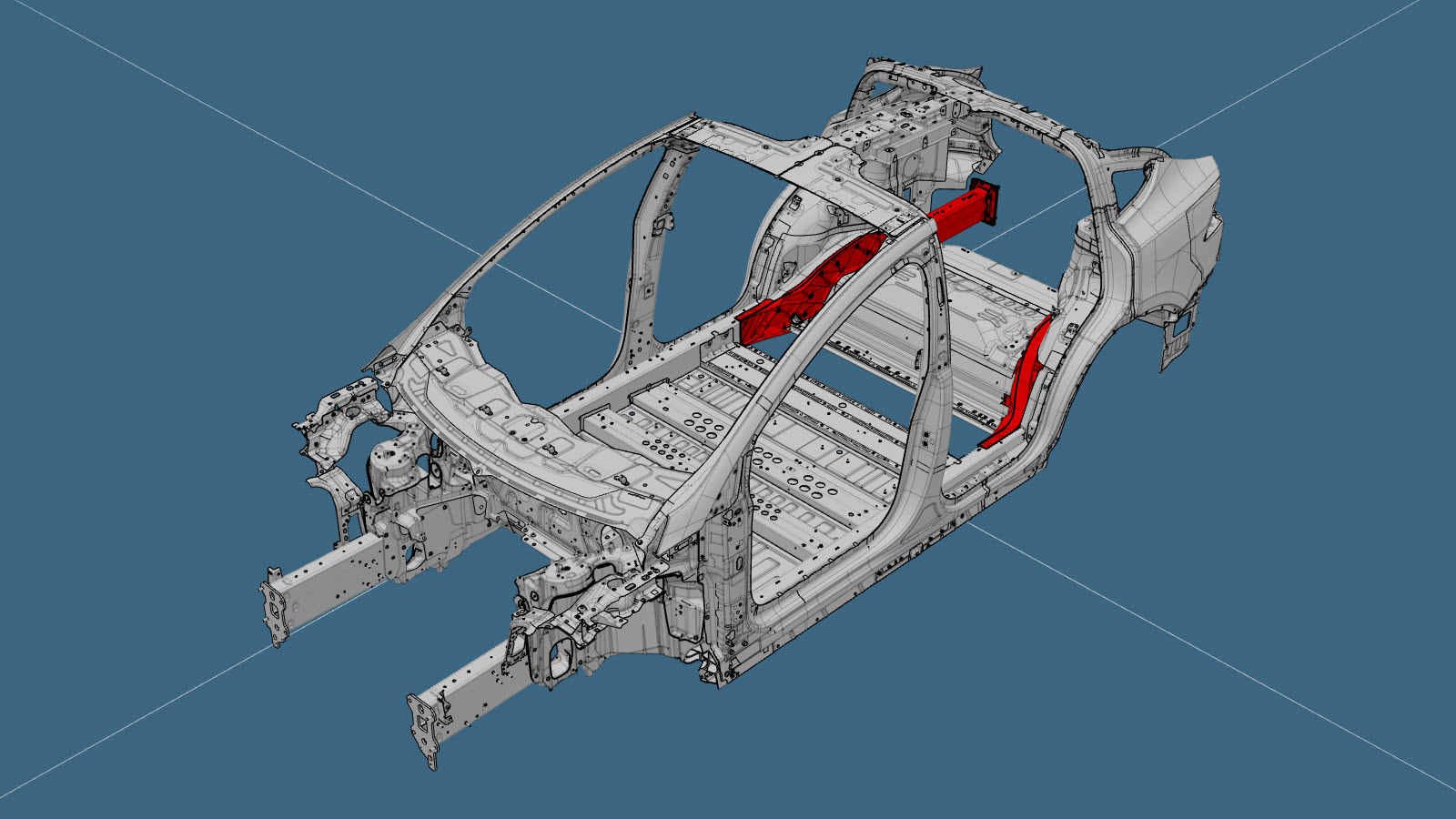

‎1	ASY-MEMBER RAIL RR (צומת אחורי - שלם)
שמאל: ‎23 ימין: ‎21	מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
4	מסמרת משוקעת ראש מבנית, 6.5 מ"מ
שמאל בלבד: ‎1	בורג , M10-1.5x23	מספר חלק של Tesla‏ 1111154-00-B.
1	בורג , M6-1x19	מספר חלק של Tesla‏ 1454541-00-A.
2	בורג , M8x20	מספר חלק של Tesla‏ 1007580-00-A.
1	בורג , M8x50	מספר חלק של Tesla‏ 1046838-00-A.
ימין בלבד: ‎1	בורג , M8x20	מספר חלק של Tesla‏ 1552447-00-A.
שמאל: שני ימין: ‎1	בורג , M8x27	מספר חלק של Tesla‏ 1621820-00-A.
2	בורג, ראש טורקס , M8x20	מספר חלק של Tesla‏ 1014747-00-B.
2	אום , M8-1.25,HF,Steel[10],ZnAl,BLACK	מספר חלק של Tesla‏ 1006628-01-A.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

הסירו את ה- לוח רצפת מושב שורה שנייה.
הסירו את ה- שקע מנורה (כלי רכב שנבנו עד 21 במאי 2024).
הסירו את ה- רצפת תא המטען האחורי (כלי רכב אשר נבנו עד 21 במאי 2024).
הסירו את ה- Waterfall של תא המטען (רכבים שיוצרו עד 21 במאי 2024).
הסירו את ה- חיזוק צומת אחורי עליונה (קדמית).
הסירו את ה- חיזוק צומת אחורי עליונה (אחורי).
הסירו את ה- חיזוק תחתון של תיבת מומנט אחורי.
הסירו את ה- הארכת פאנל רצפת תא המטען האחורי.
הסירו את ה- חיזוק חיצוני צומת אחורי.
הסירו את ה- חיזוק Shock Tower אחורי.
הסירו את הרכיב המקורי.

או קדחו דרך נקודות הריתוך של המפעל
הערה
בעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.

או RIVTAC

או מסמרות מבניות ברמת מפעל

או ברגים

או בורג, ראש טורקס

מפעל BOM

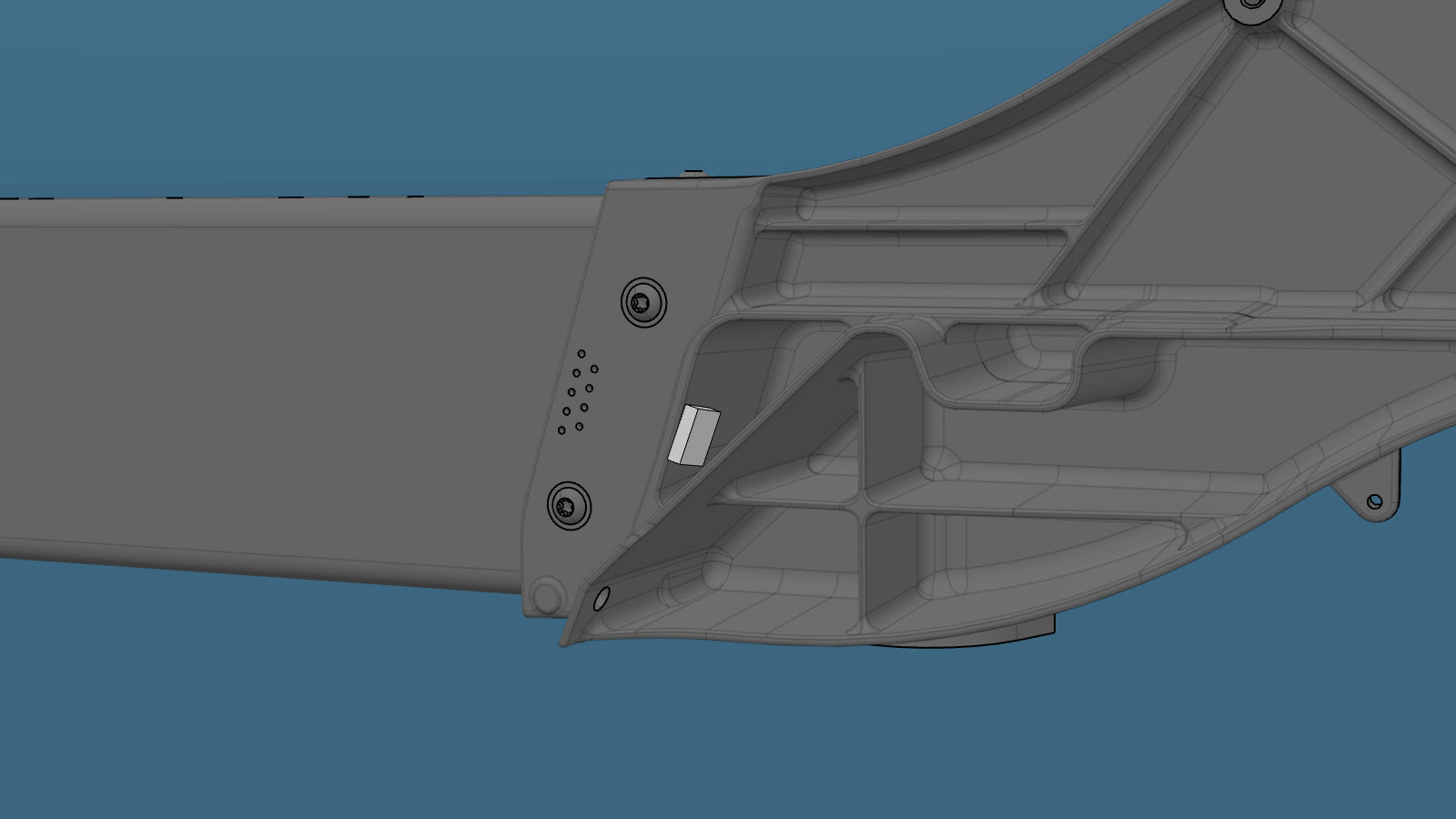

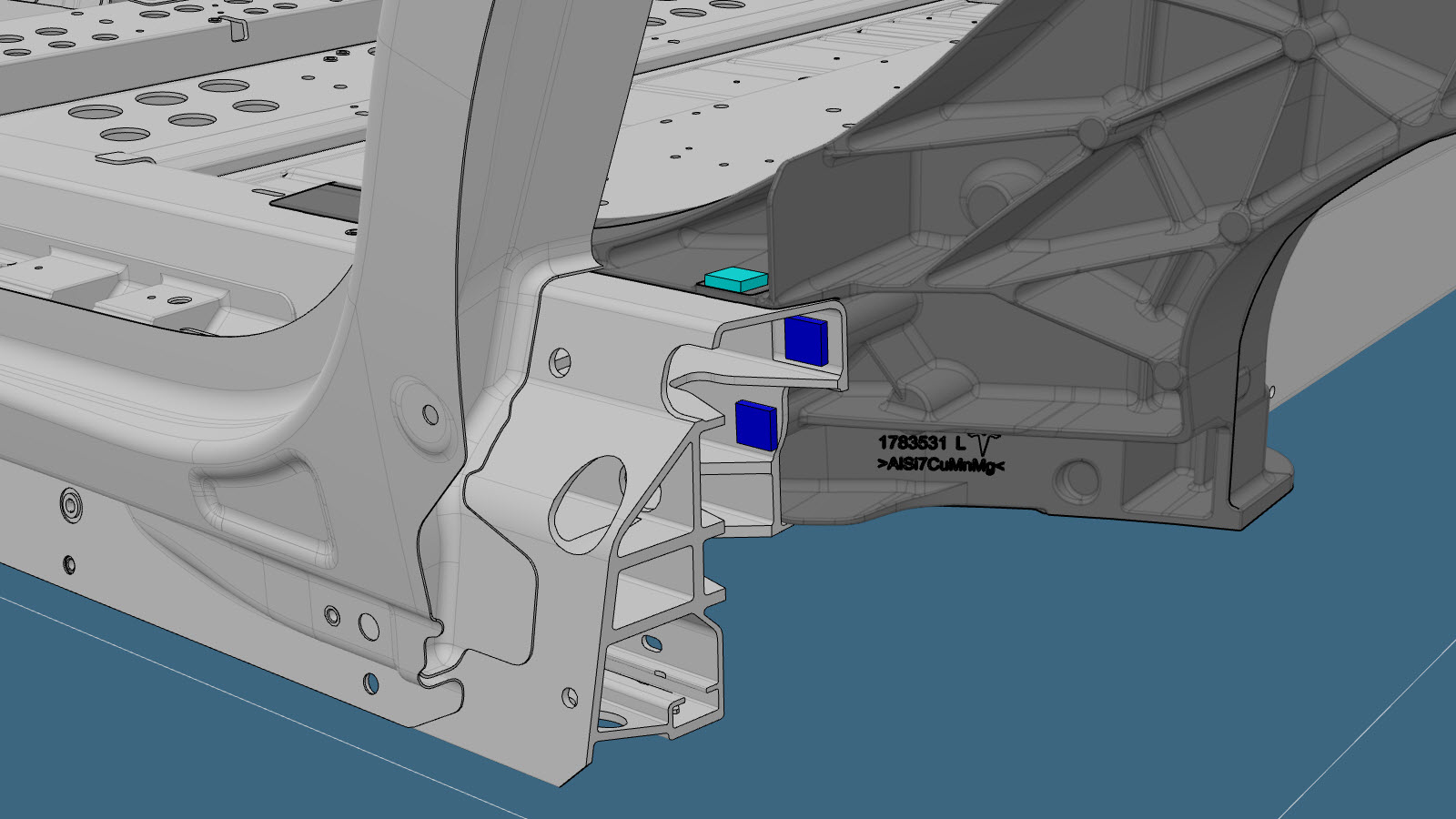

השתמשו בדבק מבני כדי להצמיד את האומים במיקום על הפנים של הצומת האחורי.

הערה
אם נדרש, לטשו את הקצוות של האומים כדי שהם יהיו חלקים עם מיקום ההתקנה.

אום
הכינו להתקנה.
הערה

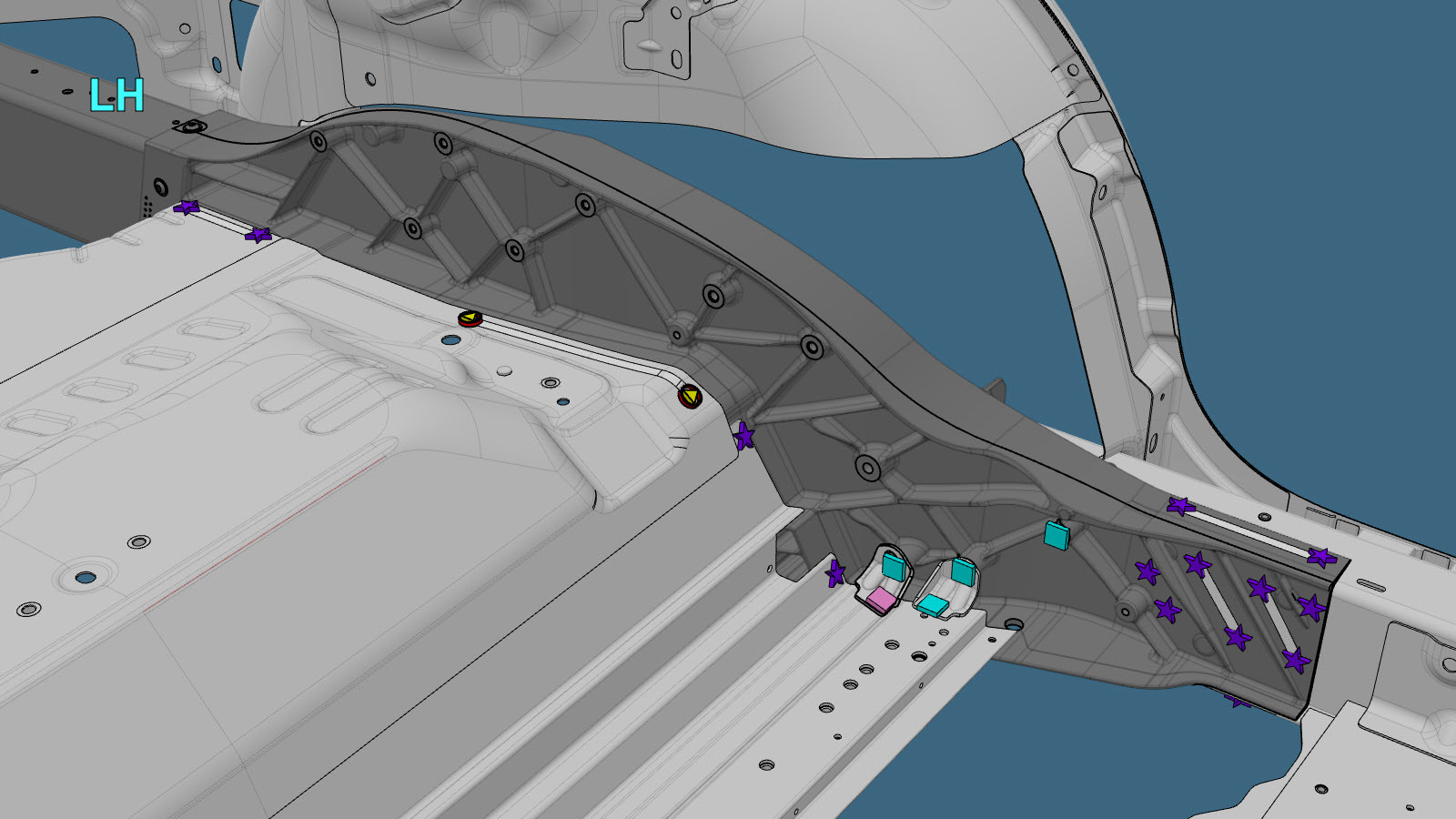

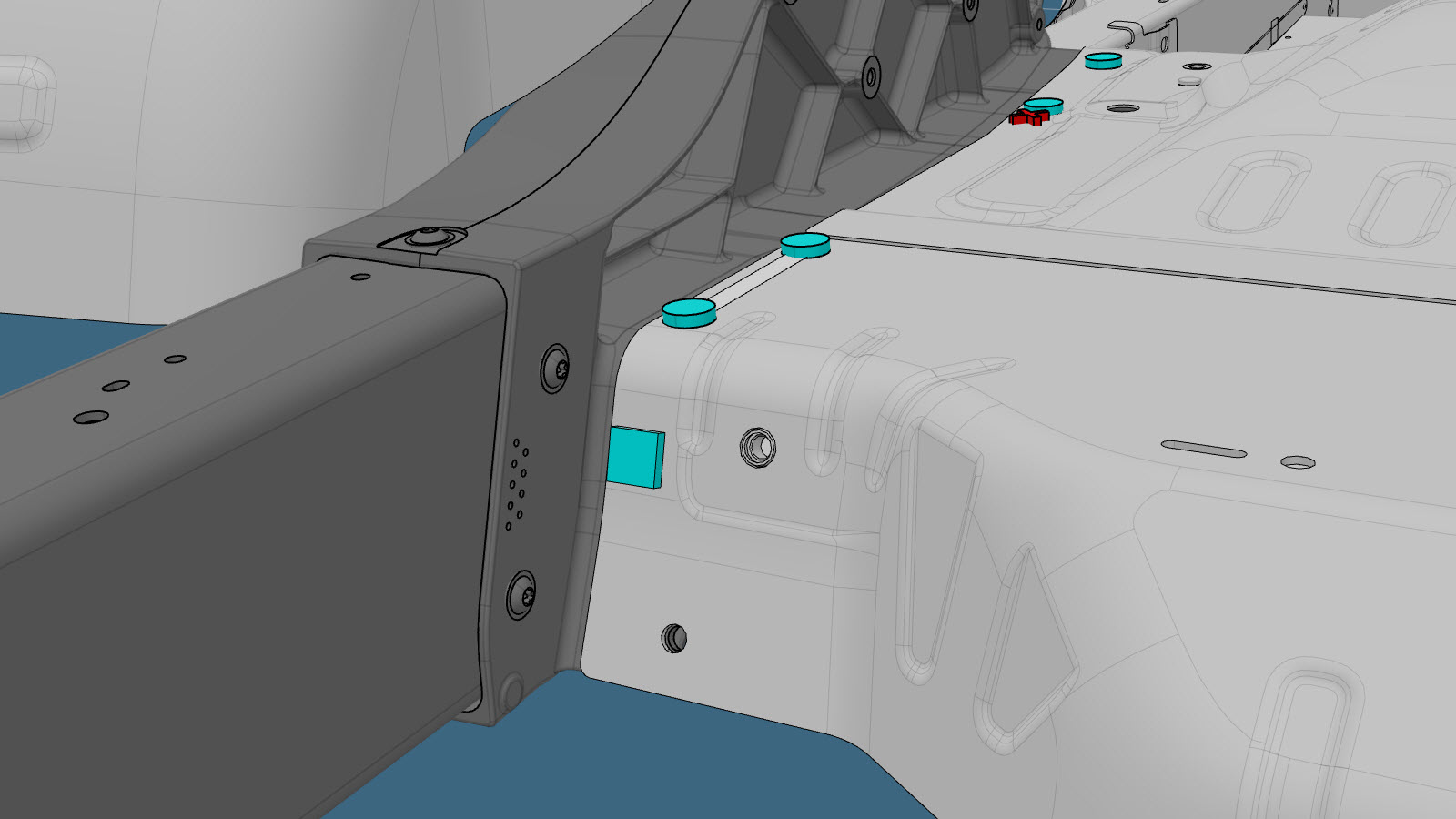

X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

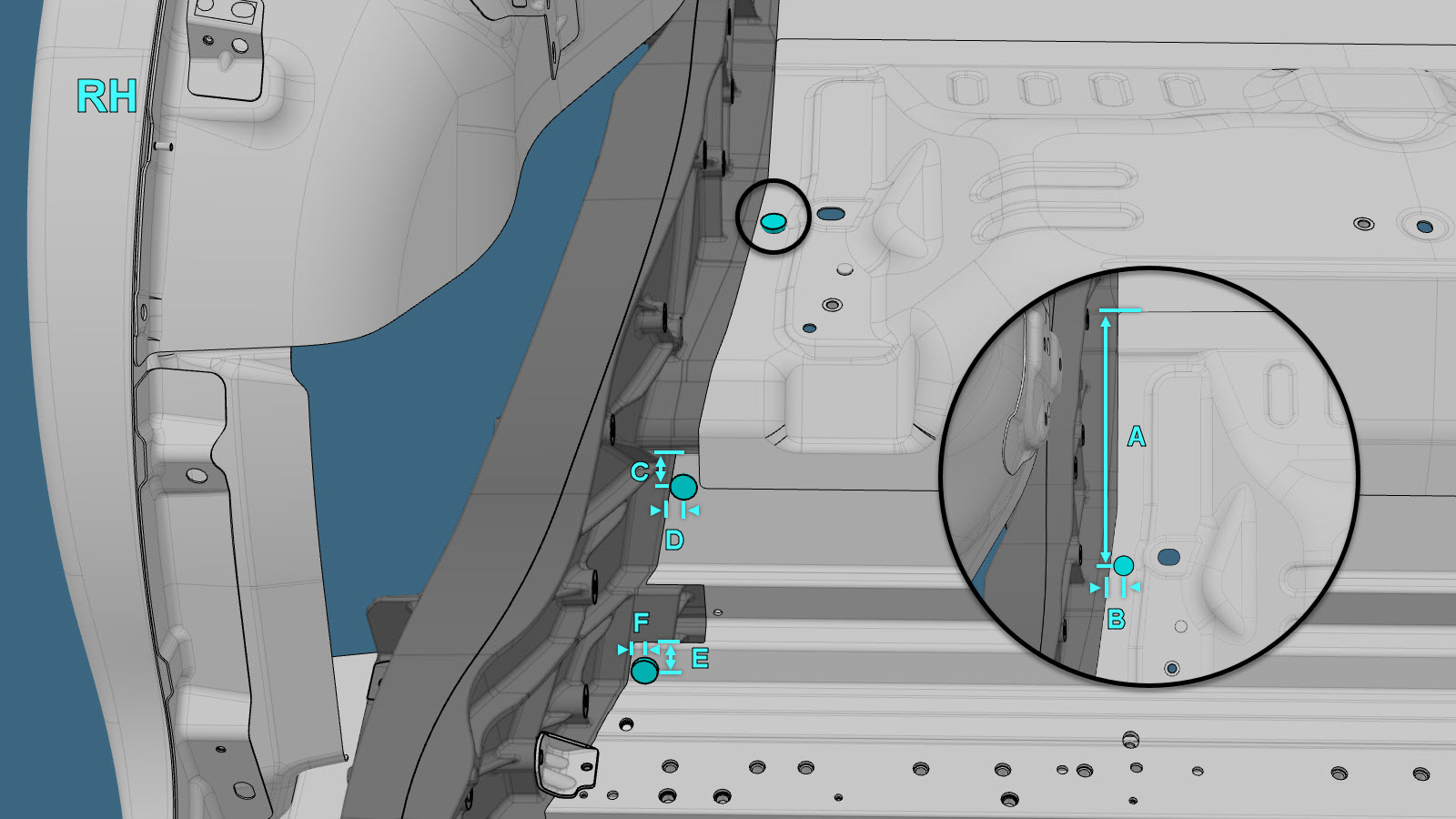

או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 260 מ"מ
- B‏ = 15 מ"מ
- C‏ = 24 מ"מ
- D‏ = 9 מ"מ
- E‏ = 21 מ"מ
- F‏ = 11 מ"מ

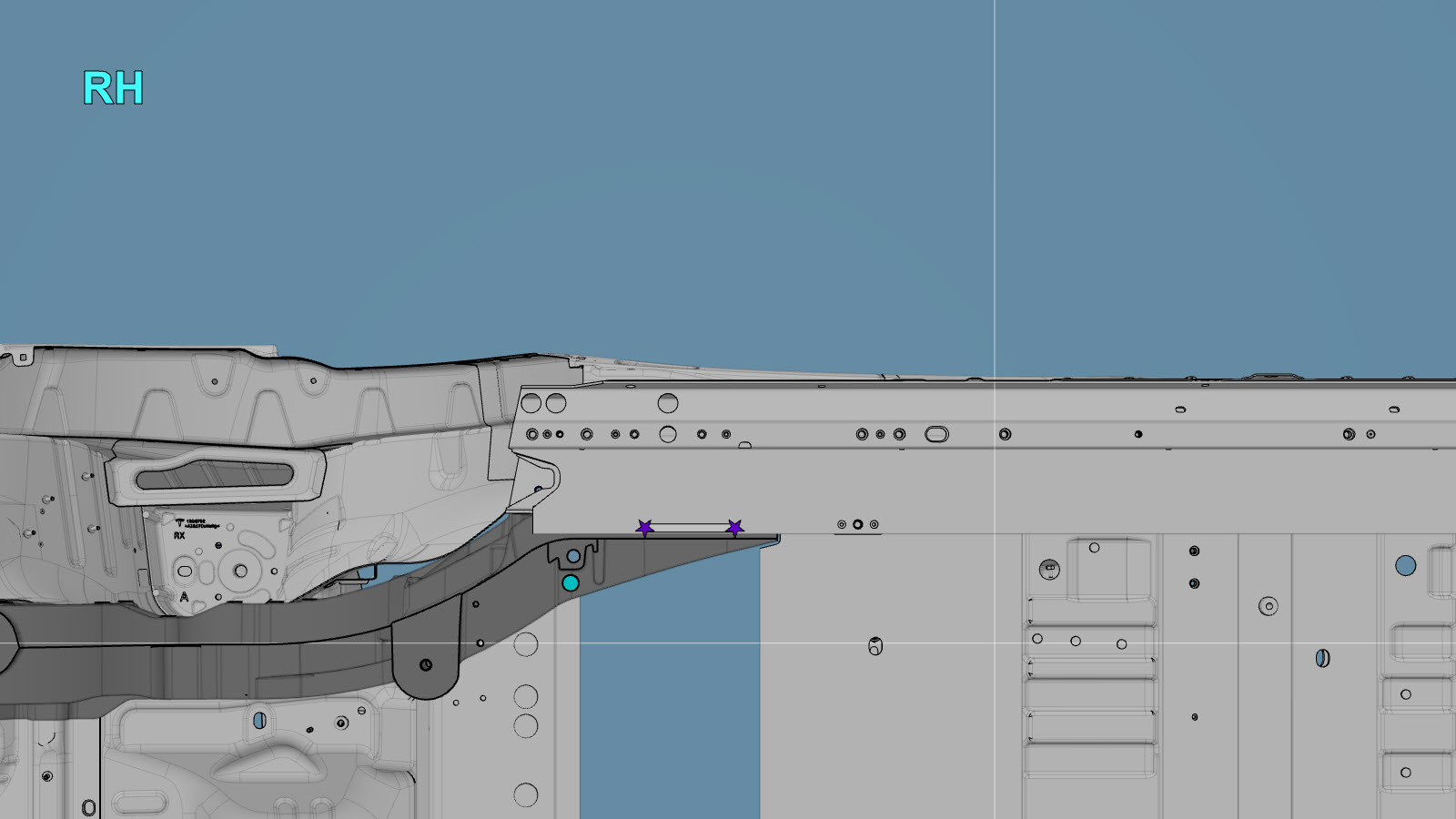

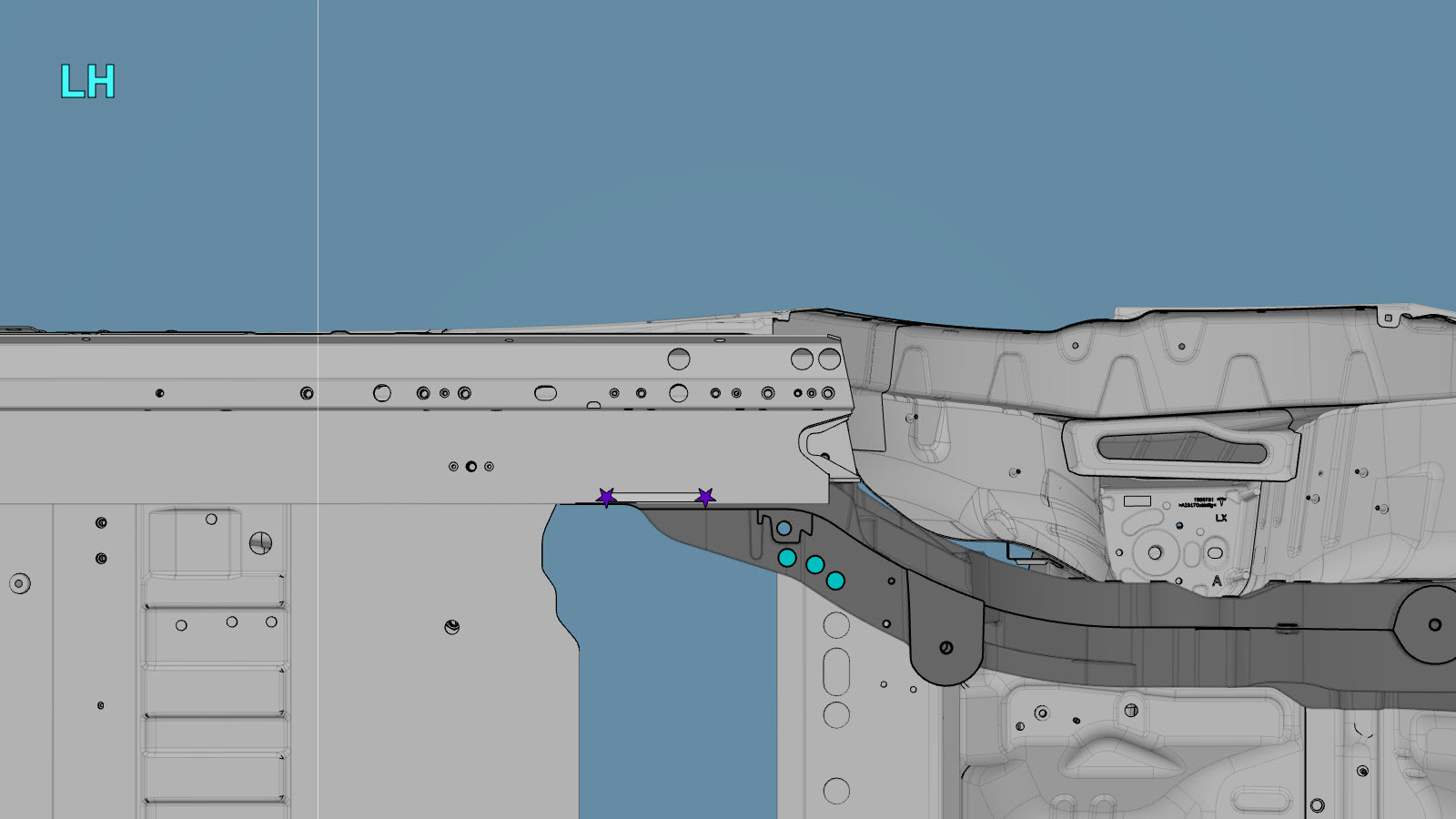

או מסמרות מבניות משוקעות ראש, 6.5 מ"מ

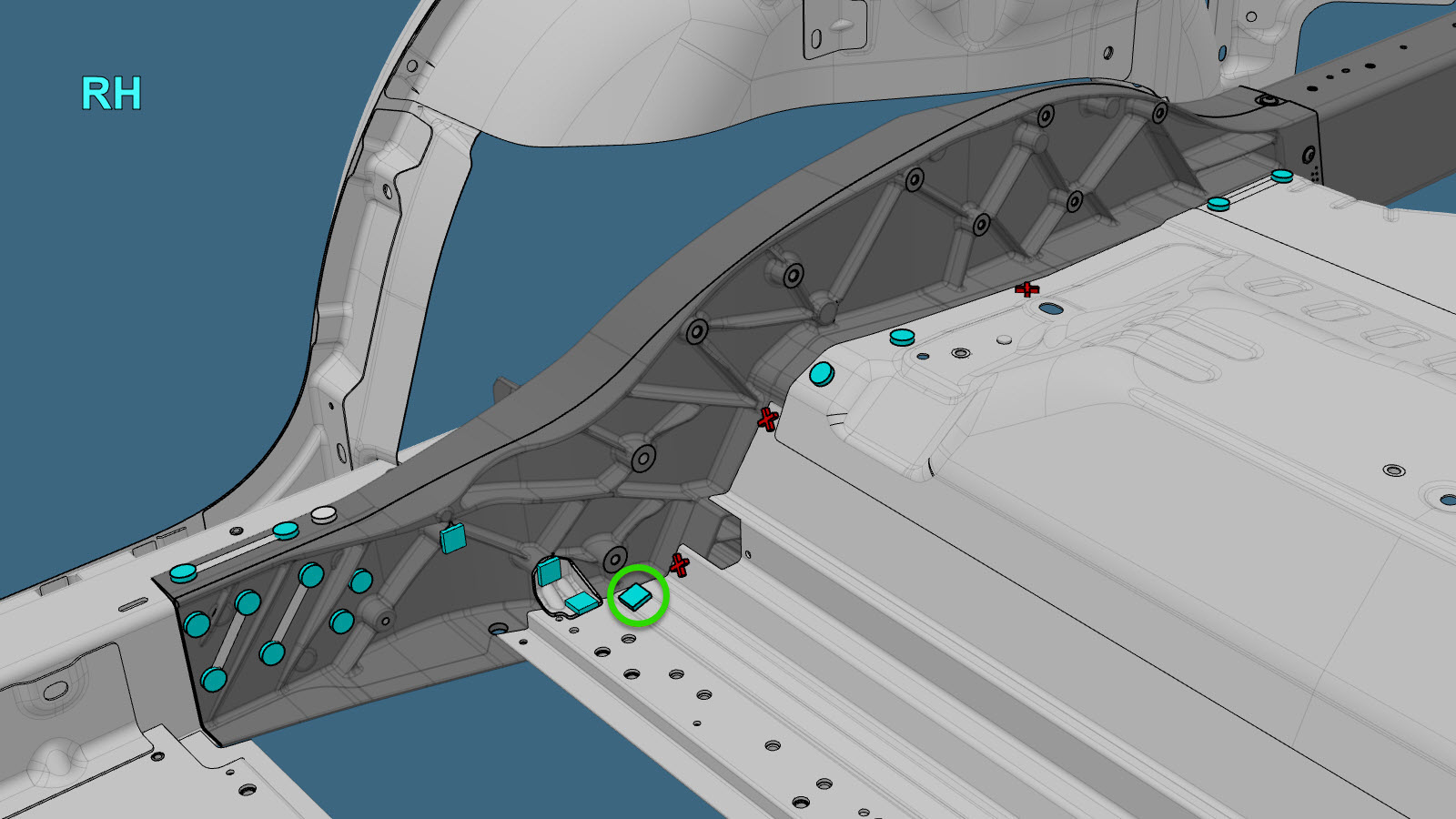

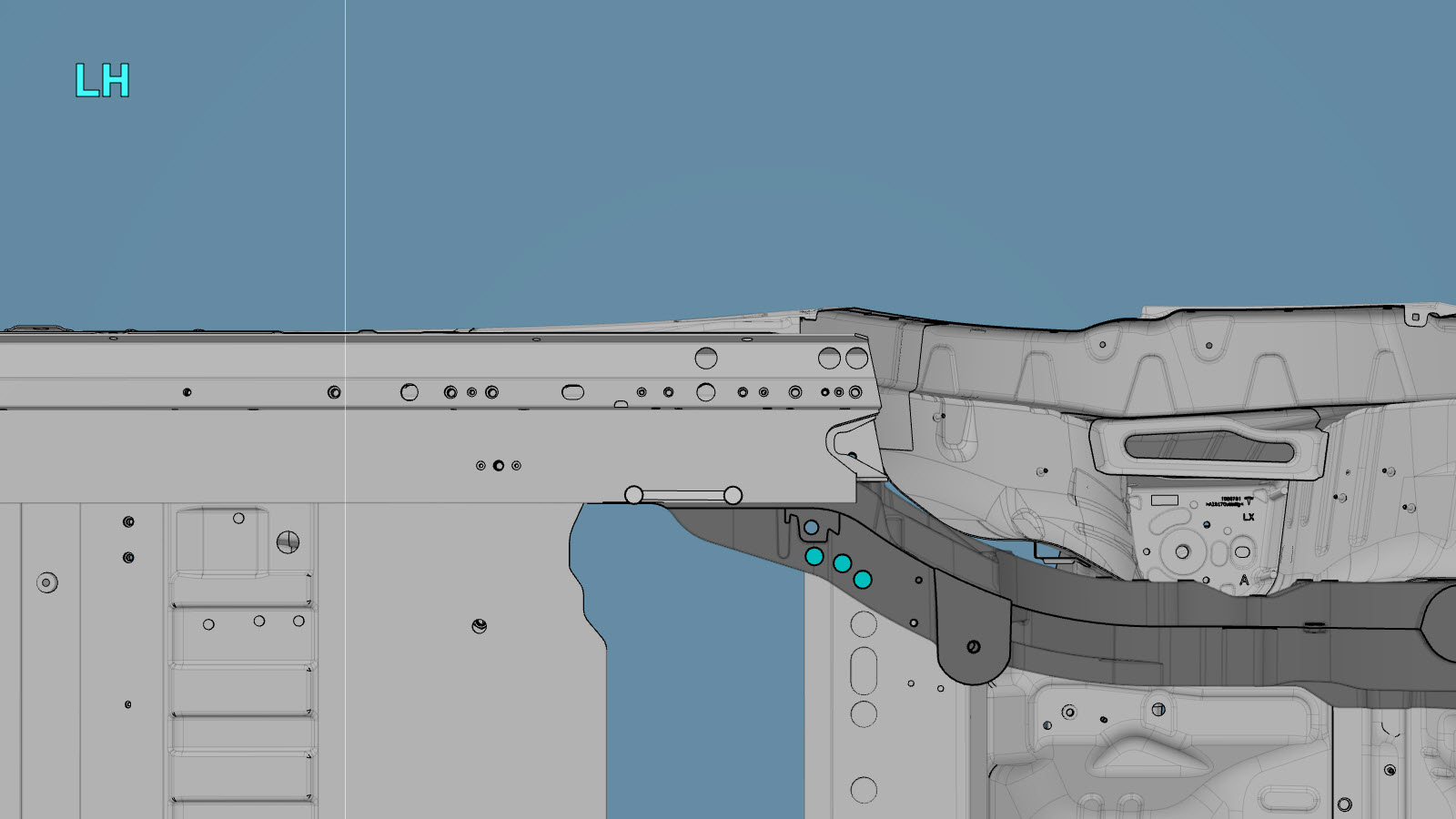

או ברגים
הערה

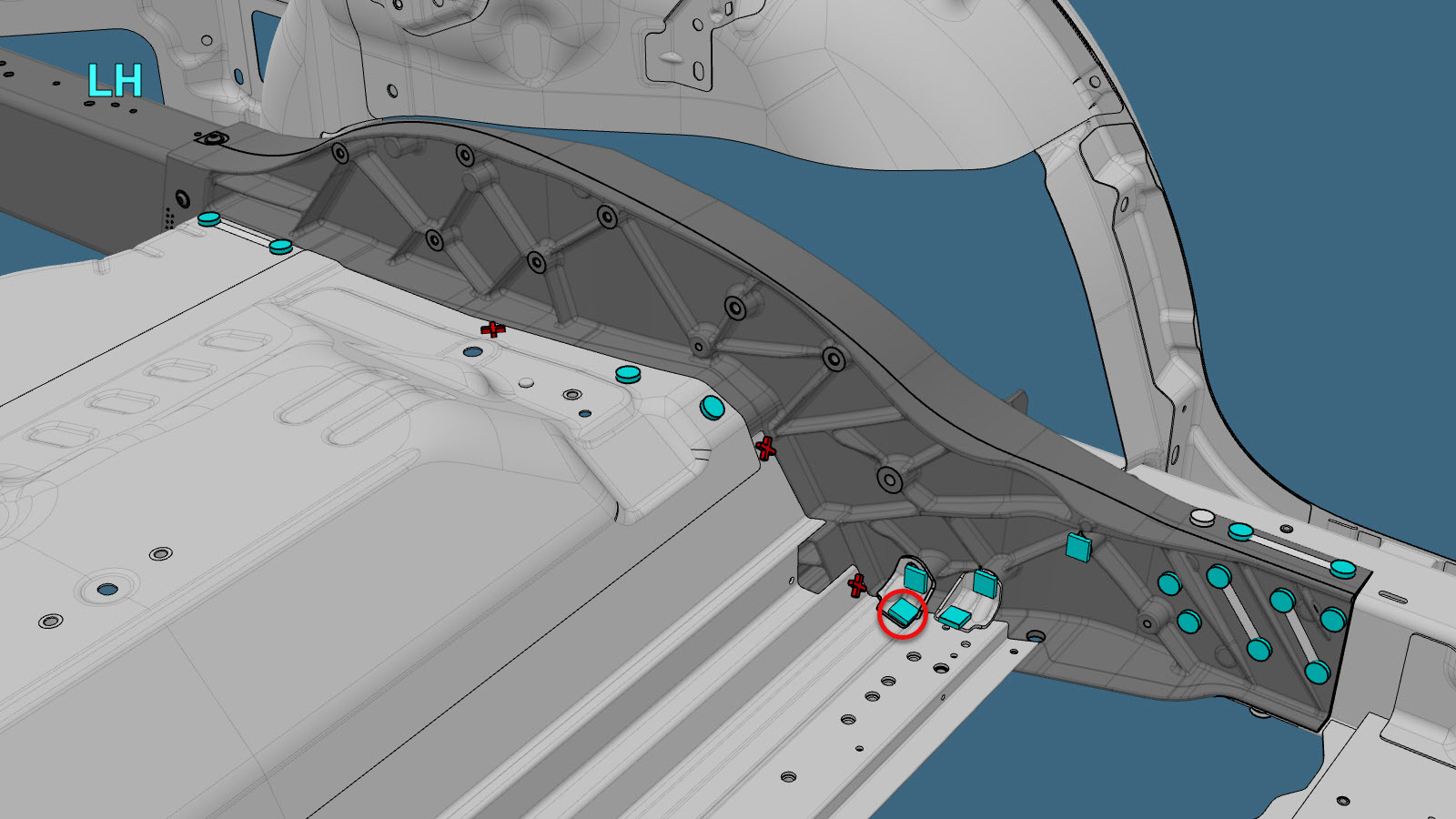

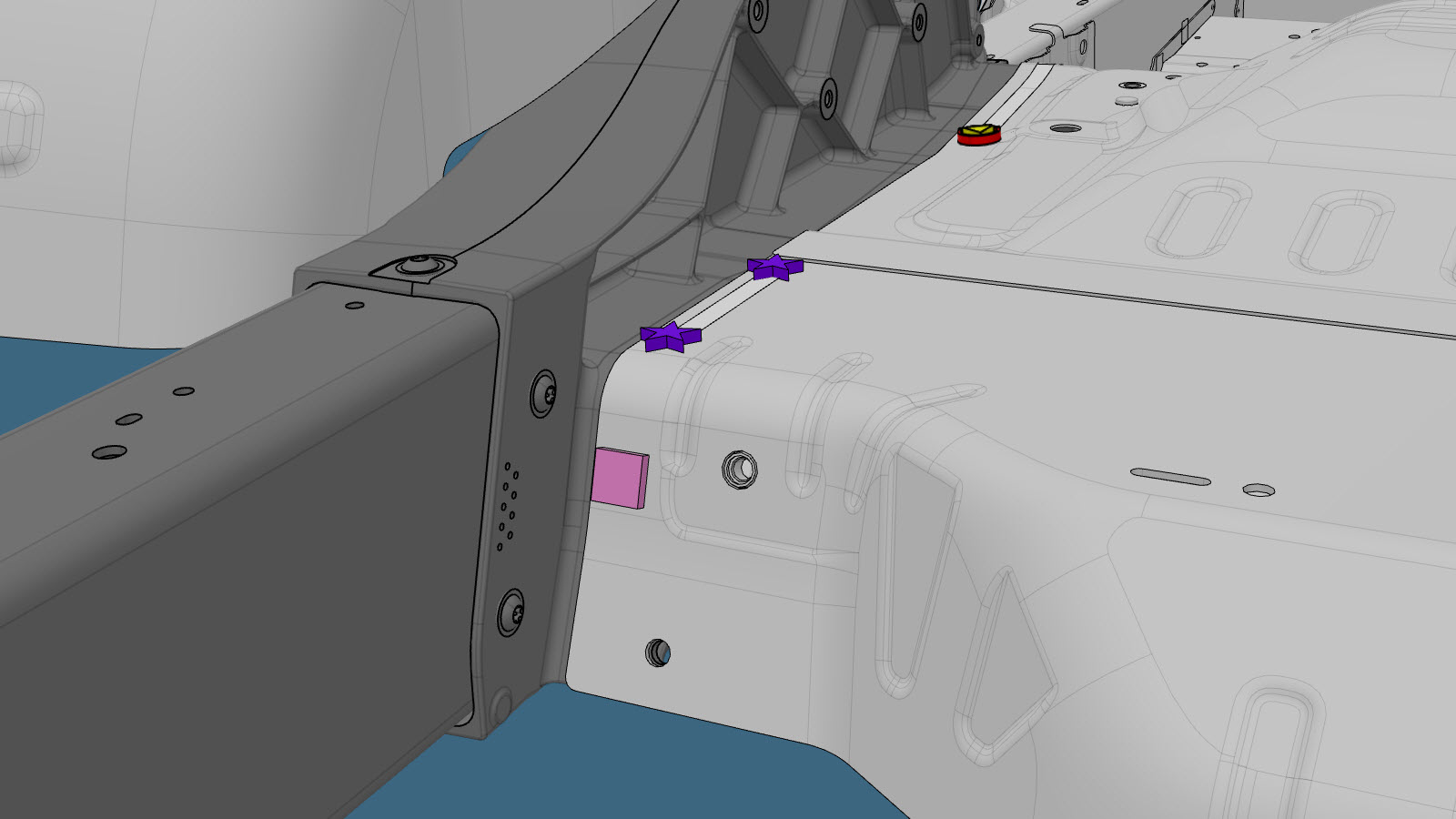

התקינו בורג M8x27 (מק"ט Tesla‏ 1621820-00-A) במיקום המצוין על ידי העיגול האדום.

הערה
התקינו בורג M8-1.25x22 (מק"ט Tesla‏ 1552447-00-A) במיקום המצוין על ידי העיגול הירוק.

או בורג, ראש טורקס
יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
התקינו את הרכיב או הרכיבים החדשים.
יש להדק את הברגים עד למומנט להלן:
- בורגי M8x27 ראש משושה חלק מספר 1621820-00-A: 20 Nm.
- בורגי M6x19 ראש משושה חלק מספר 1454541-00-A: 11 Nm.
- בורגי M8x50 ראש משושה חלק מספר 1046838-00-A: 24 Nm.
- בורגי M8x20 ראש משושה חלק מספר 1007580-00-A: 25 Nm.
- בורגי M10x23 ראש משושה חלק מספר 1111154-00-B: 30 Nm.
- בורגי M8x22 ראש משושה חלק מספר 1552447-00-A: 25 Nm.
- בורגי Torx (כולם): 24 Nm.
התקינו את ה-חיזוק צומת אחורי עליונה (קדמית).
התקינו את ה-חיזוק צומת אחורי עליונה (אחורי).
התקינו את ה-חיזוק תחתון של תיבת מומנט אחורי.
התקינו את ה-Waterfall של תא המטען (רכבים שיוצרו עד 21 במאי 2024).
התקינו את ה-רצפת תא המטען האחורי (כלי רכב אשר נבנו עד 21 במאי 2024).
התקינו את ה-הארכת פאנל רצפת תא המטען האחורי.
התקינו את ה-חיזוק חיצוני צומת אחורי.
התקינו את ה-חיזוק Shock Tower אחורי.
התקינו את ה-שקע מנורה (כלי רכב שנבנו עד 21 במאי 2024).
התקינו את ה-לוח רצפת מושב שורה שנייה.
בצעו את התפעולים הנדרשים לאחר תיקון.
