בית ההגה קדמי

רשימת חלקים

כמות תיאור תמונה / הערות
1 ASY - RR WHEELHOUSE FR (בית ההגה קדמי)
9 מסמרת נורה מבנית, 6.5 מ"מ
17 מסמרת מבנית, 6.5 מ"מ קצר
1 מסמרת משוקעת ראש, 4.8 מ"מ ארוך
1 מסמרת Flow Form S18
13 מסמרת Flow Form S28

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את ה-חיזוק צומת אחורי עליונה (אחורי).
  2. הסירו את ה- חיזוק צומת אחורי עליונה (קדמית).

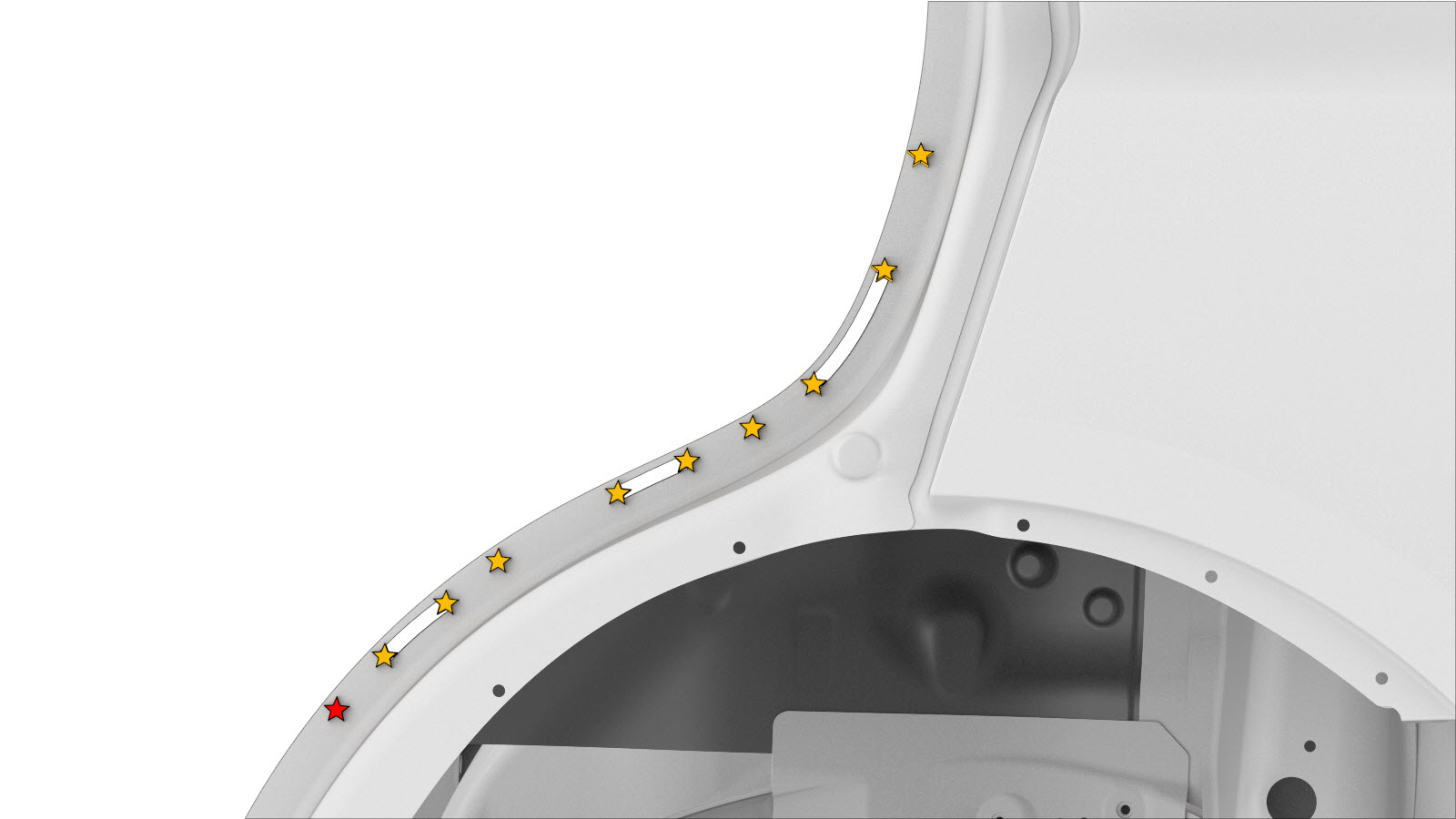

  3. הסירו את הרכיב המקורי.
    או ריתוכי נקודה של המפעל
  4. הכינו להתקנה.
    Informational PurposesAn informational icon, calling your attention
    הערה
    X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
    או מסמרות נורה מבניות, 6.5 מ"מ
    • A = 26 מ"מ.
    • B‏ = 7 מ"מ.

    או מסמרות מבניות, 6.5 מ"מ קצר

    או מסמרות משוקעות ראש, 4.8 מ"מ ארוך

    או מסמרות Flow Form, S18

    או מסמרות Flow Form, S28

  5. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  6. התקינו את הרכיב או הרכיבים החדשים.
  7. התקינו את ה-חיזוק צומת אחורי עליונה (קדמית).
  8. התקינו את ה-חיזוק צומת אחורי עליונה (אחורי).
  9. התקינו את המהדק כפי שמצוין.
    או מסמרות מבניות, 6.5 מ"מ קצר
  10. בצעו את התפעולים הנדרשים לאחר תיקון.
