מכלול Toeboard

קוד תיקון: ‎10101022702 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

רשימת חלקים

כמות תיאור תמונה / הערות
‎1 Asy-CrossMember ToeBoard (מכלול Toeboard)
‎1 חוצץ Toeboard NVH שמאלי מספר חלק של Tesla‏ 1622950-00-A.
1 חוצץ Toeboard NVH ימני מספר חלק של Tesla‏ 1622951-00-A.
11 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
9 מסמרת נורה מבנית, 6.5 מ"מ
2 מסמרת משוקעת ראש, 4.8 מ"מ ארוך
8 מסמרת משוקעת ראש מבנית, 6.5 מ"מ
2 מסמרת אוגן מבנית
3 בורג, ראש טורקס , M8x34 מספר חלק של Tesla‏ 1022448-00-A.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את ה- מכלול Shock Tower (קדמי).
  2. הסירו את ה- צד מכסה המנוע.
  3. הסירו את ה- סף (הושלם).
  4. הסירו את הרכיב המקורי.

    או SPR של המפעל

    או מסמרות מבניות ברמת מפעל

    או RIVTAC

    או בורג, ראש טורקס

  5. הכינו להתקנה.
    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
    • A‏ = 12 מ"מ
    • B‏ = 53 מ"מ
    • C‏ = 10 מ"מ
    • D‏ = 31 מ"מ
    • G‏ = 15 מ"מ
    • H‏ = 20 מ"מ
    • I‏ = 44 מ"מ
    או מסמרות נורה מבניות, 6.5 מ"מ
    • E‏ = 14 מ"מ
    • F‏ = 252 מ"מ

    או מסמרות משוקעות ראש, 4.8 מ"מ ארוך

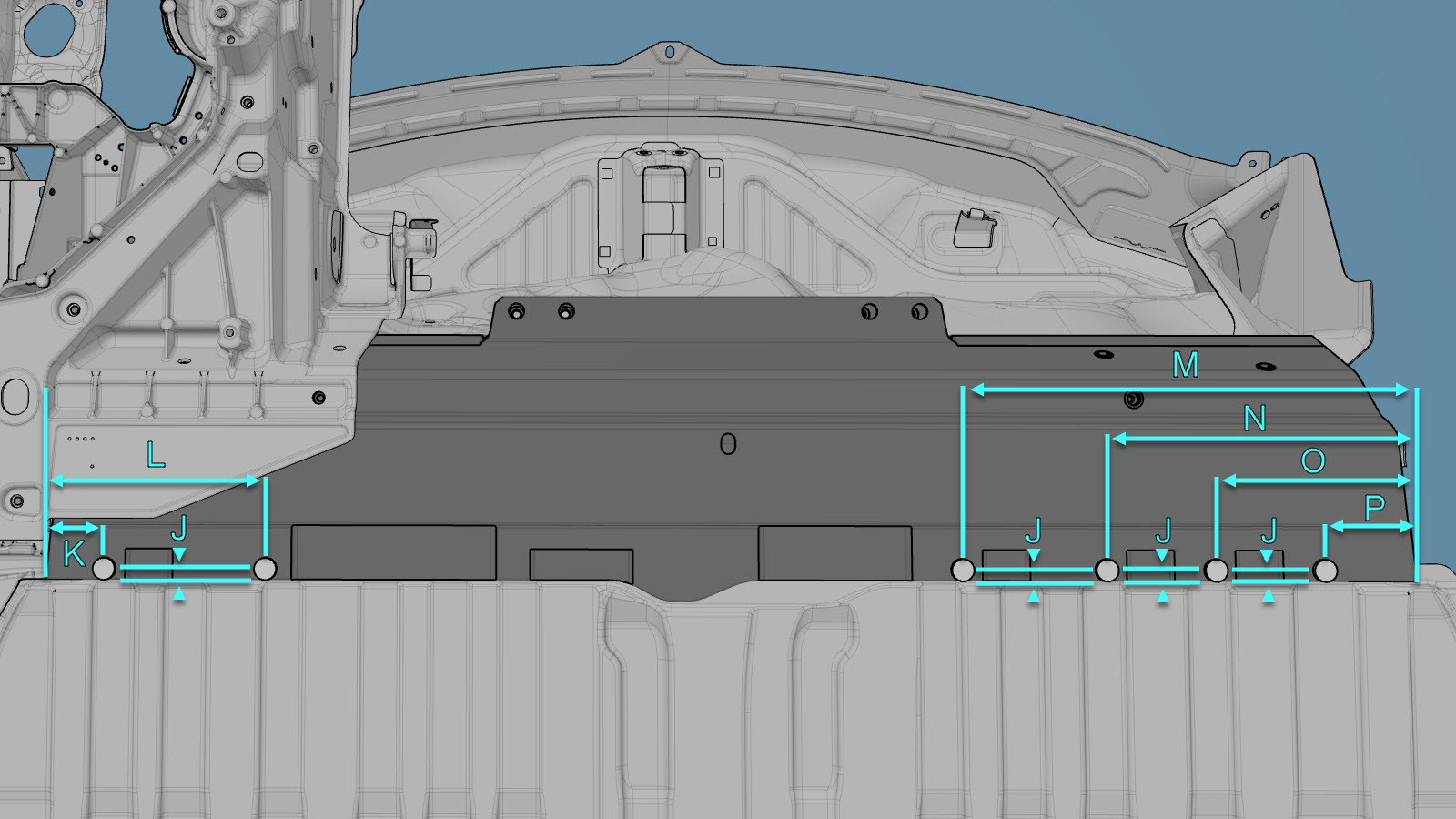

    או מסמרות מבניות משוקעות ראש, 6.5 מ"מ
    • J‏ = 10 מ"מ
    • K‏ = 52 מ"מ
    • L‏ = 198 מ"מ
    • M‏ = 409 מ"מ
    • N‏ = 279 מ"מ
    • O‏ = 181 מ"מ
    • P‏ = 82 מ"מ

    או מסמרות אוגן מבניות, 6.5 מ"מ

    או בורג, ראש טורקס

  6. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  7. התקינו חוצצי NVH במכלול Toeboard.
  8. התקינו את הרכיב או הרכיבים החדשים.
    סובבו את כל הברגים עד למומנט 30 Nm.
  9. התקינו את ה-מכלול Shock Tower (קדמי).
  10. התקינו את ה-צד מכסה המנוע.
  11. התקינו את ה-סף (הושלם).
  12. בצעו את התפעולים הנדרשים לאחר תיקון.
