בית הגה חיצוני
קוד תיקון:
10101904202
10101904302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | PANEL - REAR WHEEL ARCH (בית ההגה החיצוני) | |
| 17 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 1 | מסמרת 4.8 מ"מ | |
| שני | מסמרת Flow Form S28 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- חיפוי מרכב חיצוני אחורי (כלי רכב שיוצר אחרי 14 בפברואר 2022).
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
-
הכינו להתקנה.

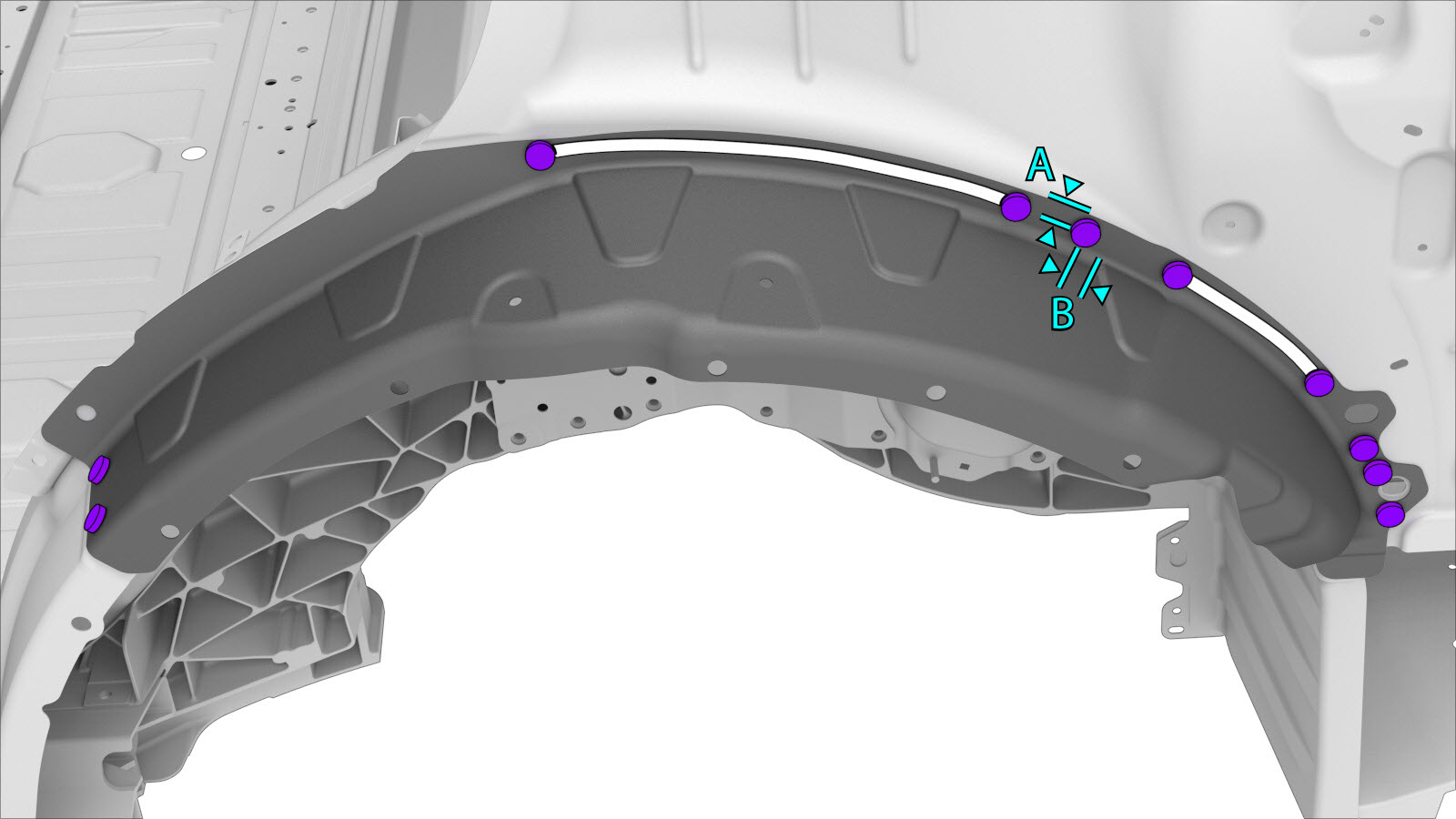

או מסמרות נורה מבניות, 6.5 מ"מ
- A = 11 מ"מ.
- B = 17 מ"מ.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-חיפוי מרכב חיצוני אחורי (כלי רכב שיוצר אחרי 14 בפברואר 2022).
-
התקינו את המהדקים כפי שמצוין.
- בצעו את התפעולים הנדרשים לאחר תיקון.
