קצרת Waterfall תא מטען (עליונה)
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
כמות | תיאור | תמונה / הערות |
---|---|---|
1 | ASY, TRUNK WATERFALL CROSSMEMBER UPPER (קצרת Waterfall של תא המטען - עליון) |
![]() |
6 |
![]() |
|
3 |
![]() |
|
3 |
![]() |
|
2 |
![]() |
מספר חלק של Tesla 1007580-00-A. |
2 |
![]() |
מספר חלק של Tesla 1006628-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
- הסירו את ה- כיסוי מנוע אחורי.
- הסירו את ה- Waterfall של תא המטען (רכבים שיוצרו עד 21 במאי 2024).

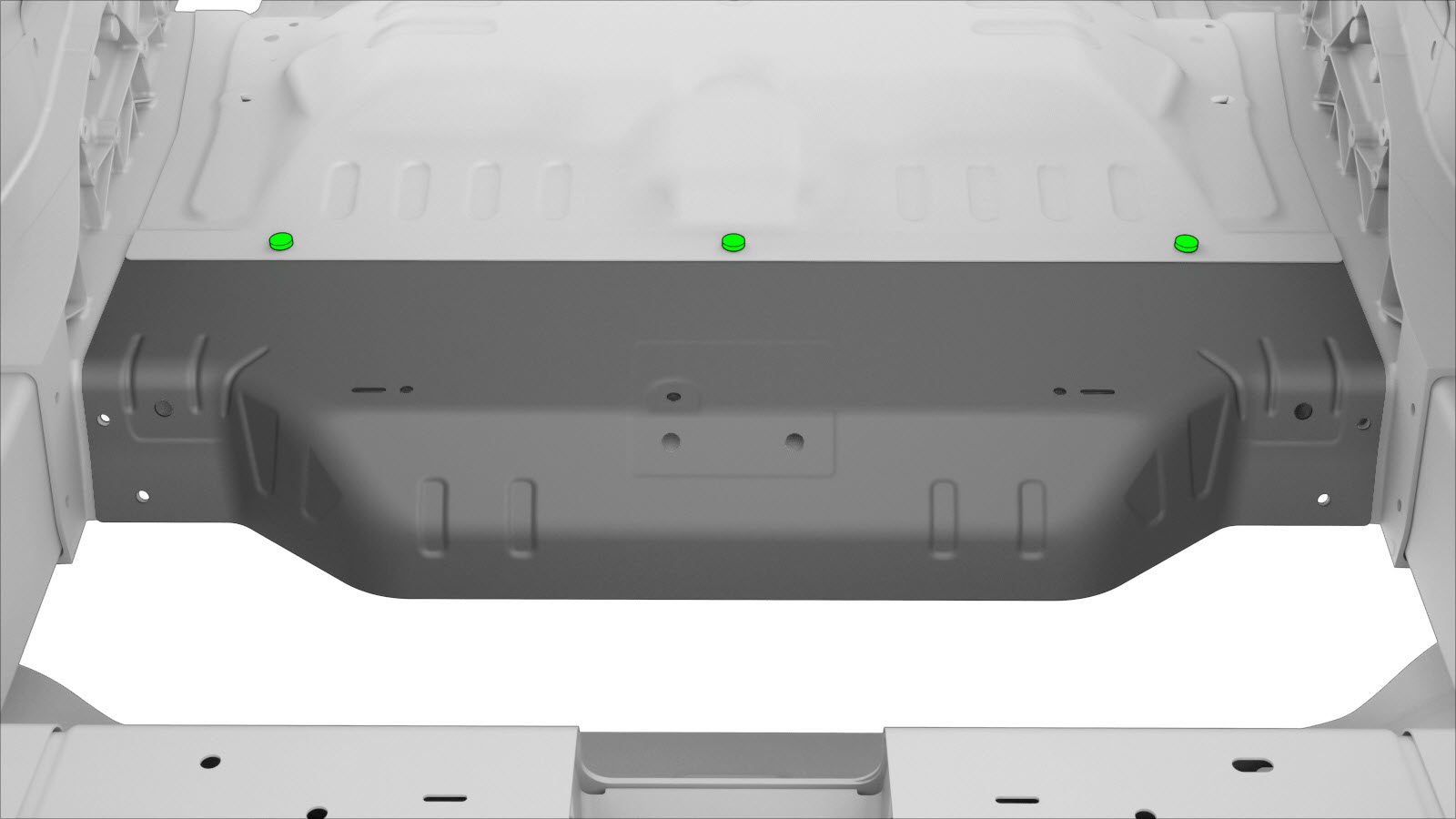

- הסירו את הרכיב המקורי.
- הדביקו את האום לחלק האחורי של מחבר הצומת באמצעות דבק מבני.
- הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 25 Nm.
- התקינו את ה-Waterfall של תא המטען (רכבים שיוצרו עד 21 במאי 2024).
- התקינו את ה-כיסוי מנוע אחורי.
- התקינו את המהדקים כפי שמצוין.
- בצעו את התפעולים הנדרשים לאחר תיקון.
