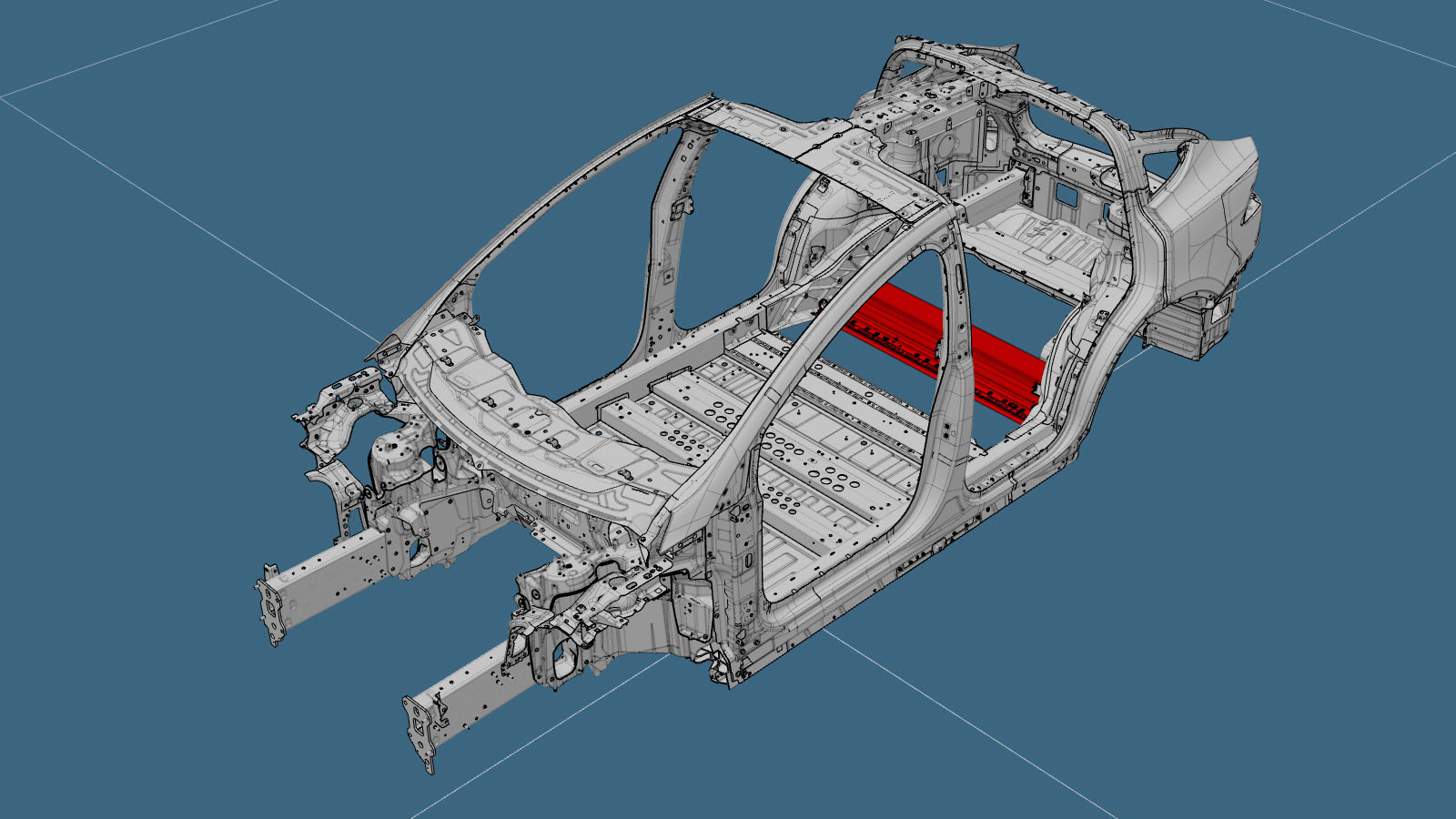

קצרת תיבת מומנט אחורית תחתונה (כלי רכב שנבנו מ-15 בנובמבר 2021 עד 6 במרץ 2022 ולאחר 7 באפריל 2022)

רשימת חלקים

כמות תיאור תמונה / הערות
‎1 ASY-CROSSMEMBER RR TORQUE BOX LWR (קצרת תיבת מומנט אחורית תחתונה)
‎8 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
שמאל בלבד: ‎1 בורג , M8x27 מספר חלק של Tesla‏ 1621820-00-A.
שמאל בלבד: ‎1 בורג , M10-1.5x23 מספר חלק של Tesla‏ 1111154-00-B.
2 בורג , M6-1x19 מספר חלק של Tesla‏ 1454541-00-A.
2 בורג M8x50 מספר חלק של Tesla‏ 1552447-00-A.
2 בורג , M8x20 מספר חלק של Tesla‏ 1007580-00-A.
2 אום , M8-1.25,HF,Steel[10],ZnAl,BLACK מספר חלק של Tesla‏ 1006628-01-A.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את ה- כיסוי מנוע אחורי.
  2. הסירו את ה- לוח רצפת מושב שורה שנייה.
  3. הסירו את ה-חיזוק תחתון של תיבת מומנט אחורי הימני והשמאלי.

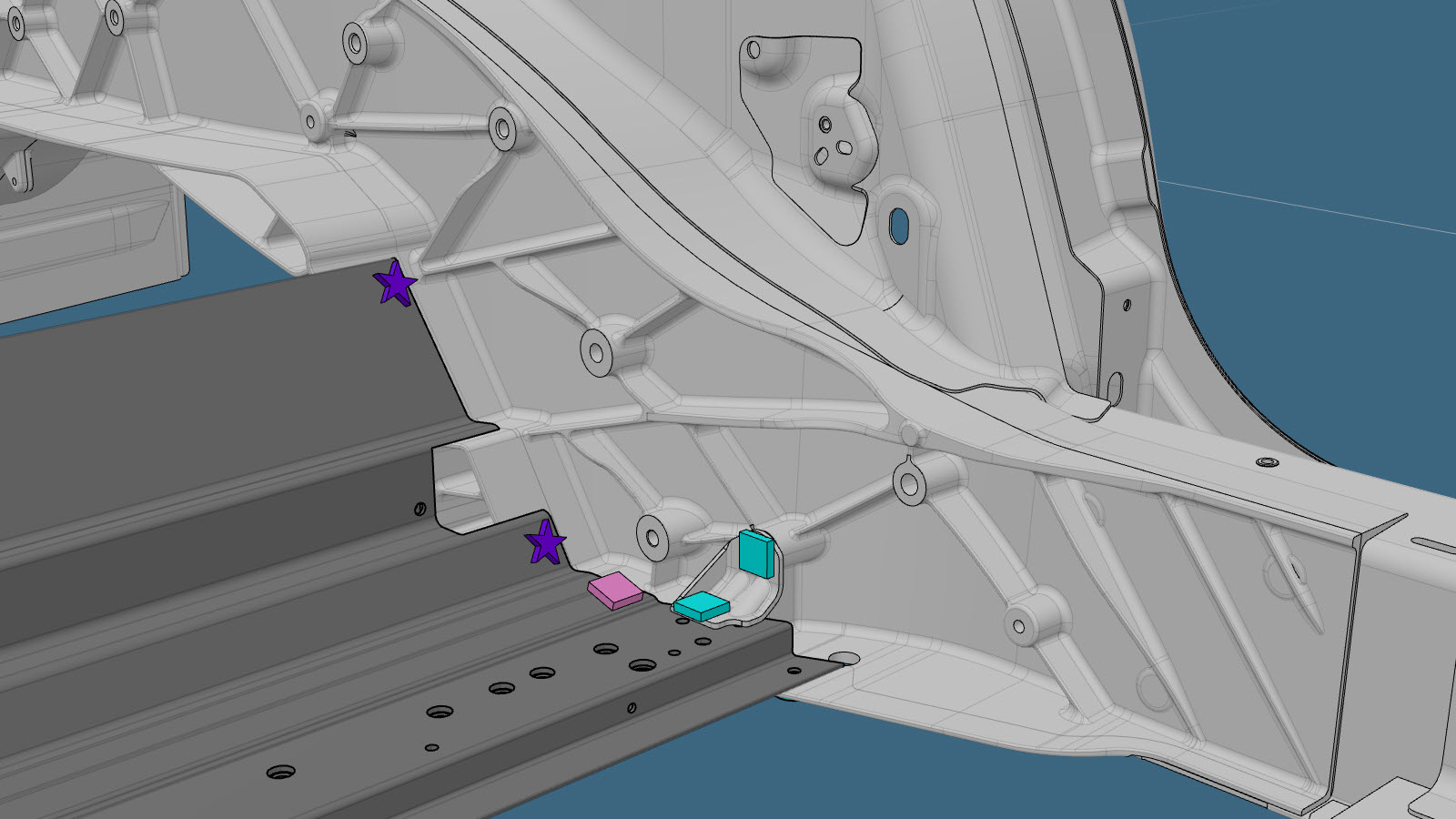

  4. הסירו את הרכיב המקורי.

    או RIVTAC

    או ברגים

    או מסמרות מבניות ברמת מפעל

    מפעל BOM

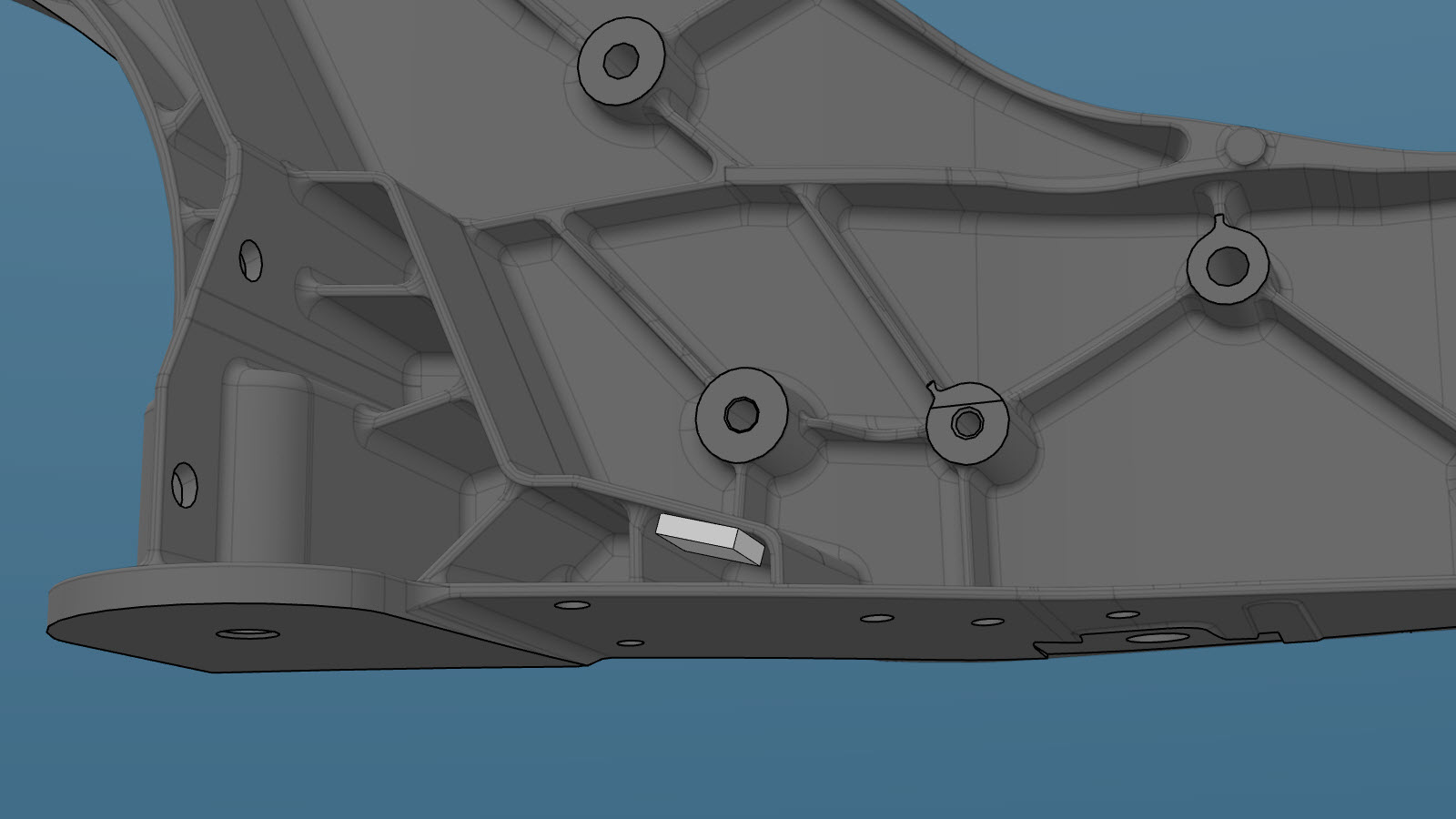

  5. השתמשו בדבק מבני כדי להצמיד את האומים במיקום על הפנים של הצומת האחורי.
    Informational PurposesAn informational icon, calling your attention
    הערה
    אם נדרש, לטשו את הקצוות של האומים כדי שהם יהיו חלקים עם מיקום ההתקנה.

    אום

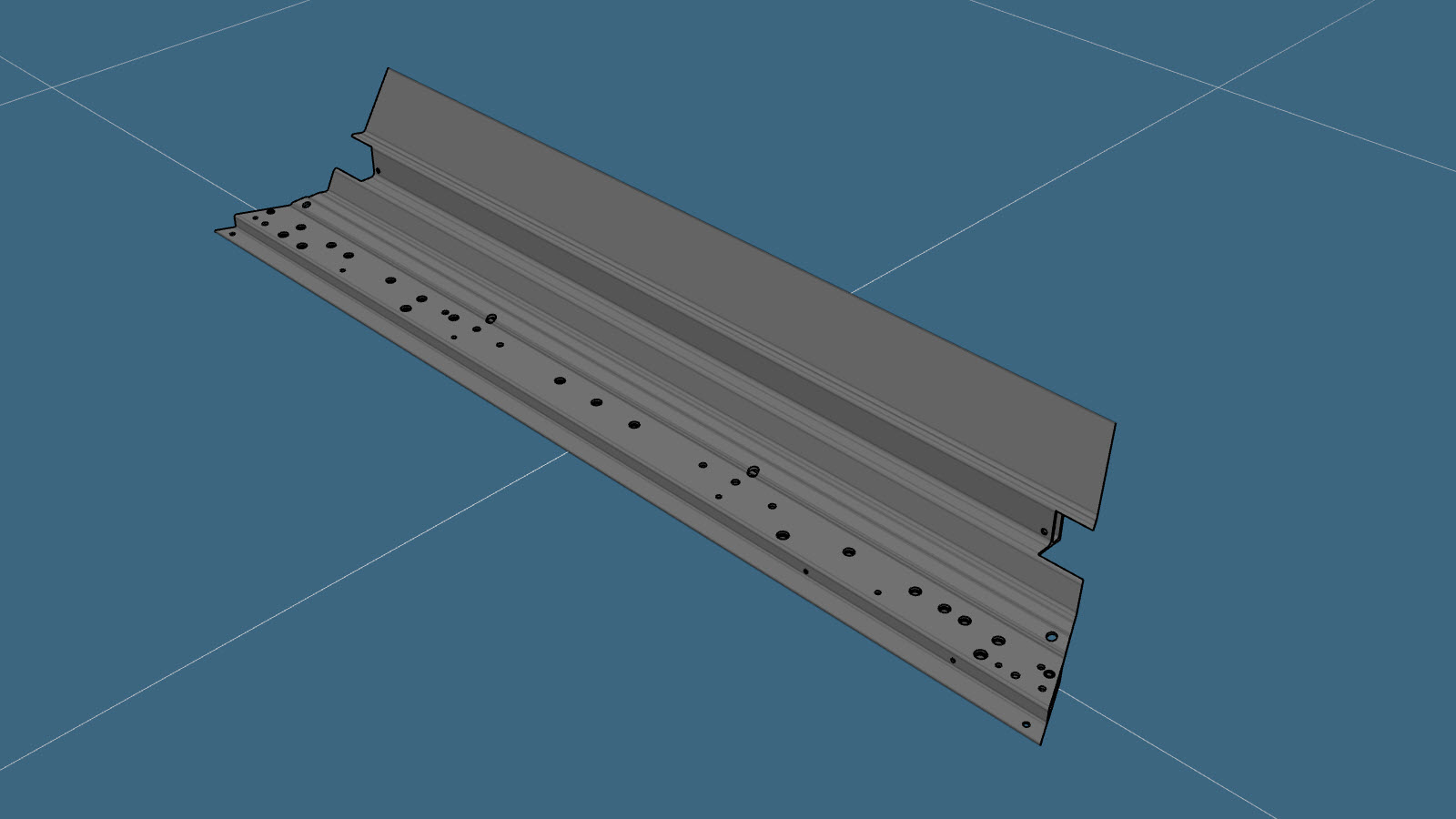

  6. הכינו להתקנה.
    Informational PurposesAn informational icon, calling your attention
    הערה

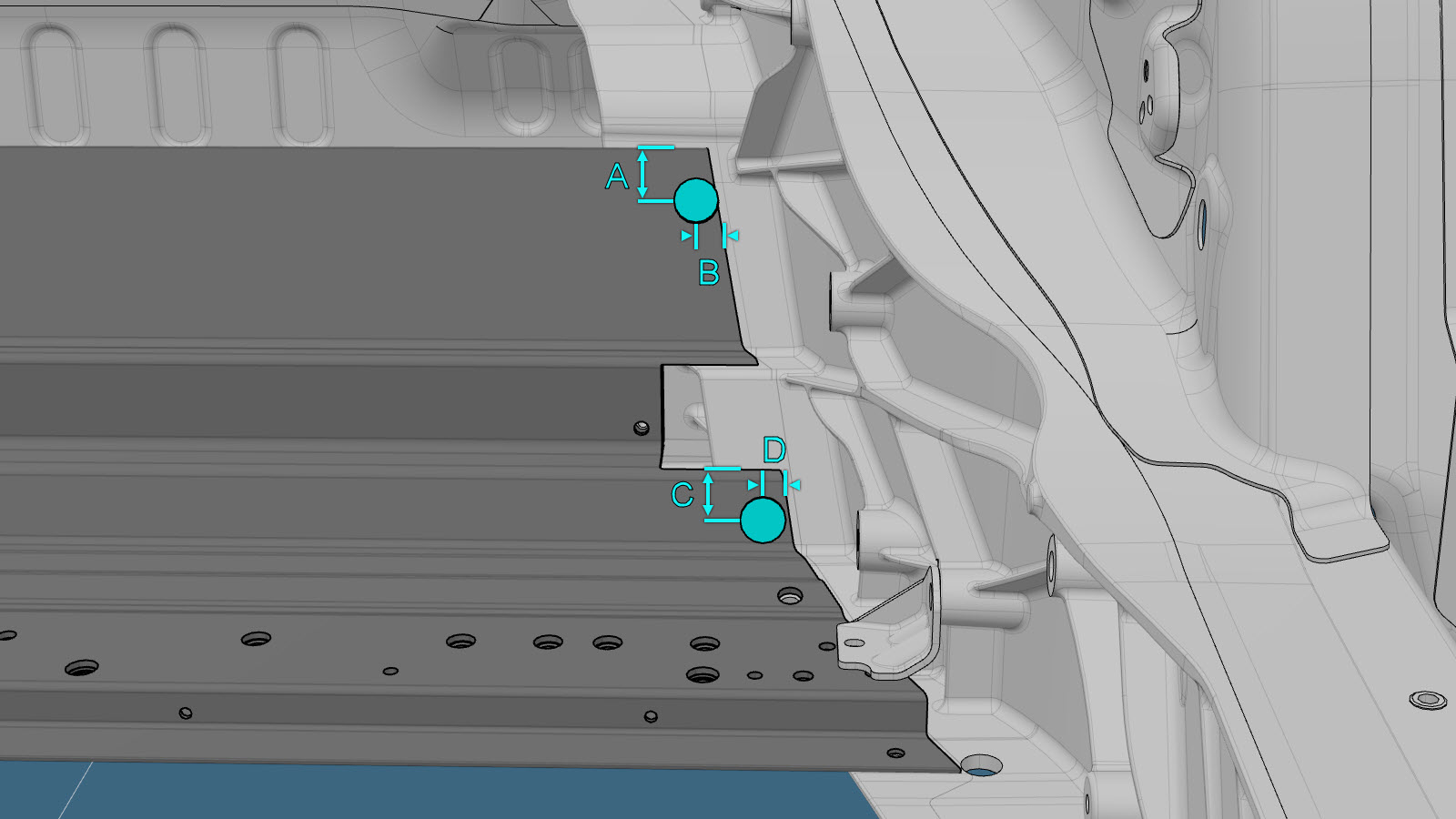

    X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
    • A‏ = 24 מ"מ
    • B‏ = 9 מ"מ
    • C‏ = 21 מ"מ
    • D‏ = 11 מ"מ
    או ברגים
    Informational PurposesAn informational icon, calling your attention
    הערה

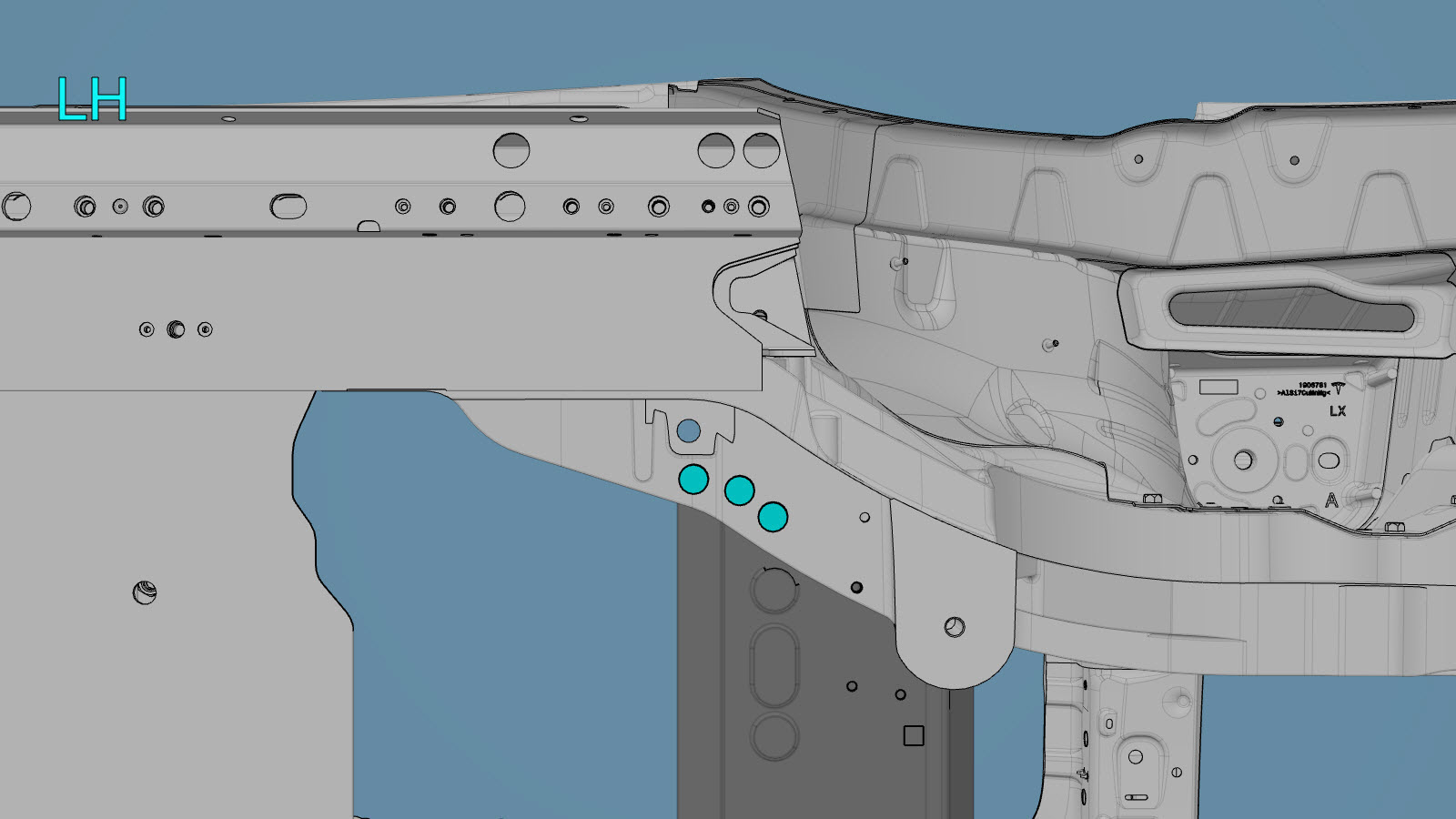

    התקינו את בורג M6-1x19 מק"ט‏ 1454541-00-A, במיקום המצוין על ידי העיגול האדום.
    Informational PurposesAn informational icon, calling your attention
    הערה

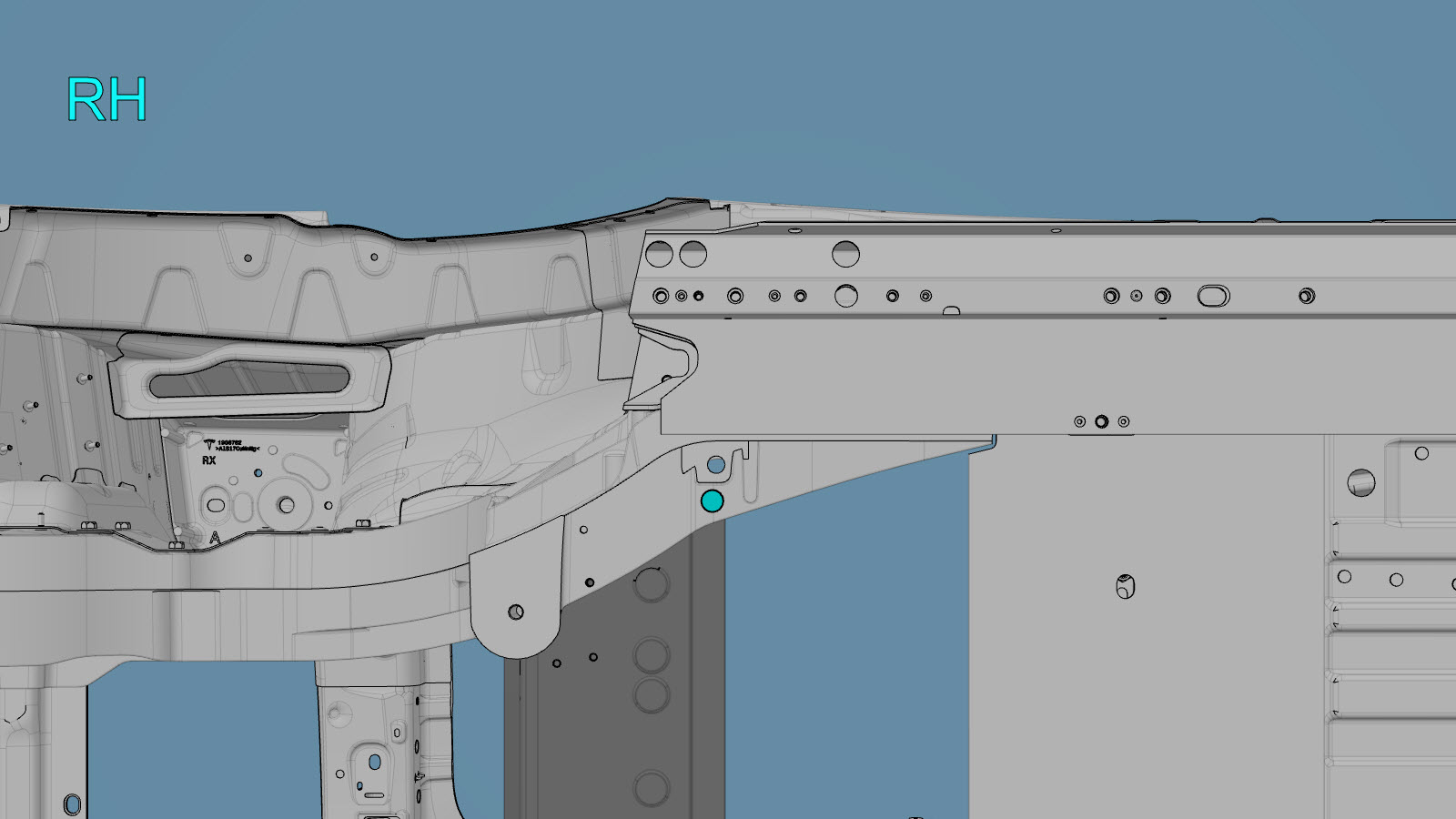

    התקינו את בורג M8-1.25x22, מק"ט‏ 1552447-00-A, במיקום המצוין על ידי העיגול הירוק.
  7. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  8. התקינו את הרכיב או הרכיבים החדשים.

    יש להדק את הברגים עד למומנט להלן:

    • בורגי M8x27 ראש משושה חלק מספר 1621820-00-A: 20 Nm.
    • בורגי M10x23 ראש משושה חלק מספר 1111154-00-B: 30 Nm.
    • בורגי M6-1x19 ראש משושה חלק מספר 1454541-00-A: 11 Nm.
    • בורגי M8x20 ראש משושה חלק מספר 1007580-00-A: 25 Nm.
    • בורגי M8x22 ראש משושה חלק מספר 1552447-00-A: 25 Nm.
  9. התקינו את ה-חיזוק תחתון של תיבת מומנט אחורי הימני והשמאלי.
  10. התקינו את ה-לוח רצפת מושב שורה שנייה.
  11. התקינו את ה-כיסוי מנוע אחורי.
  12. בצעו את התפעולים הנדרשים לאחר תיקון.
