2025-01-13

חלק צד של המרכב (שלם)

רשימת חלקים

כמות תיאור תמונה / הערות
1 ASY - BODY SIDE COMPLETE (צד מרכב – שלם)
8 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
1 מסמרת משוקעת ראש, 4.8 מ"מ קצר
3 מסמרת משוקעת ראש, 4.8 מ"מ ארוך
1 מסמרת Flow Form S08
3 מסמרת Flow Form S18
14 מסמרת Flow Form S28
20 מסמרת Flow Form S38
11 מסמרת Flow Form S48
3 מסמרת Flow Form S58
9 בורג , M8-1.25X27 מספר חלק של Tesla‏ 1621820-00-A.
6 בורג , HF M6X18 PC88 MAT מספר חלק של Tesla‏ 1006529-00-A.
2 בורג , HF M10X80 PC109 SHLDR מספר חלק של Tesla‏ 1053943-00-C.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את הרכיב המקורי.

    או ריתוכי נקודה של המפעל

    או SPR של המפעל

    או ברגים

    או בורג, ראש טורקס

  2. הכינו להתקנה.

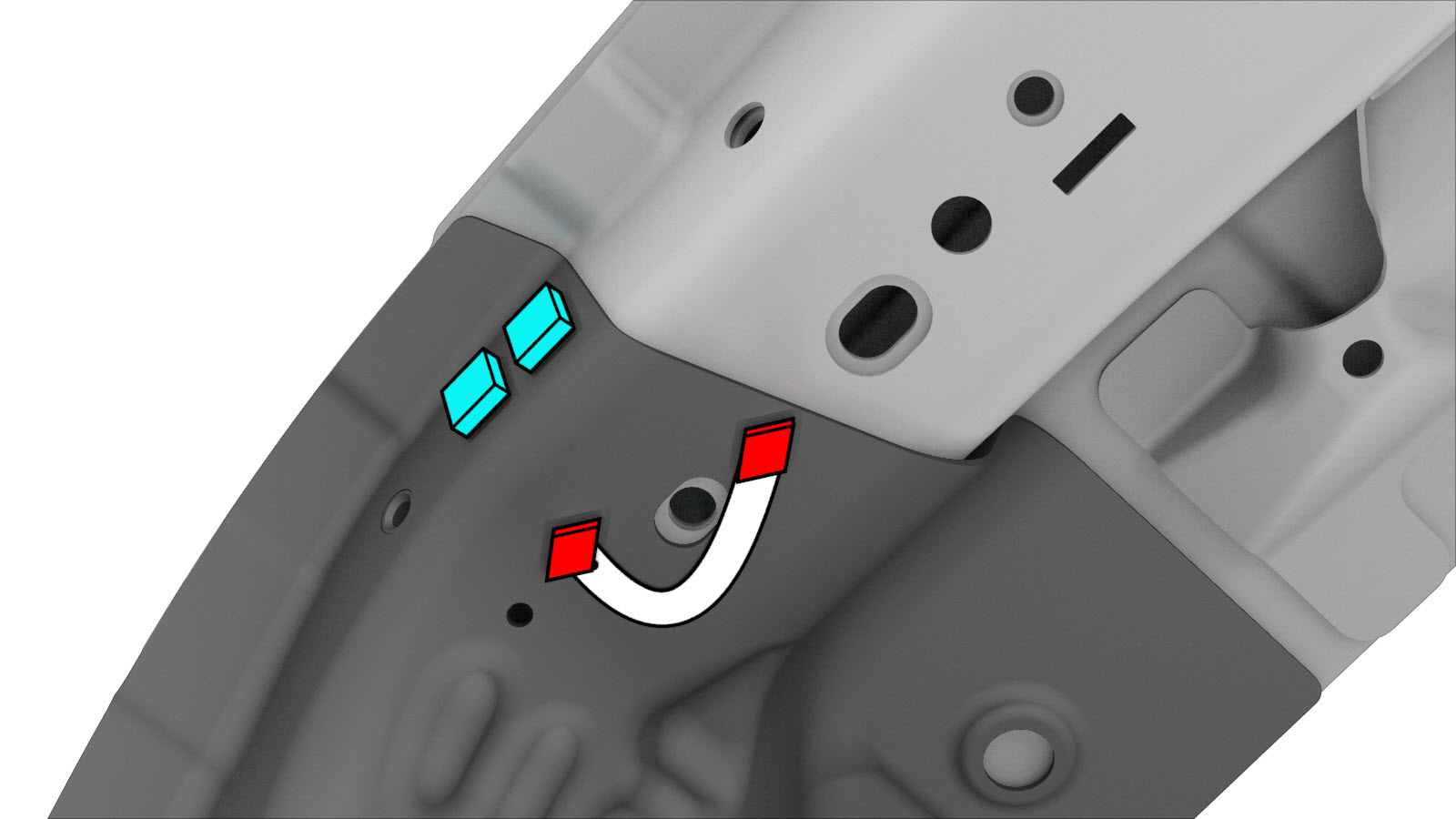

    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
    • A= 35 מ"מ.
    • B‏ = 8 מ"מ.

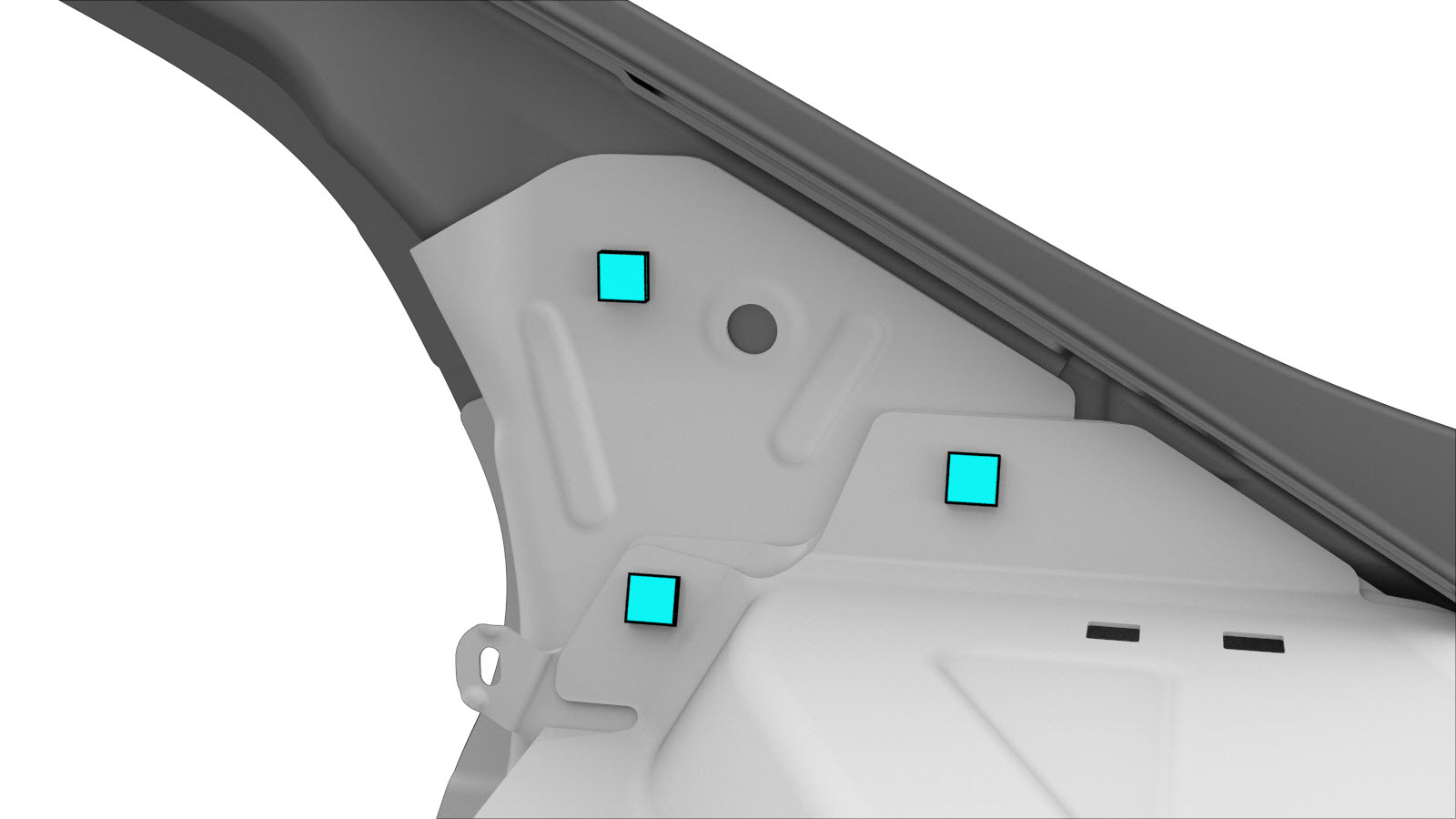

    או מסמרות משוקעות ראש, 4.8 מ"מ קצר

    או מסמרות משוקעות ראש, 4.8 מ"מ ארוך

    או מסמרות Flow Form, S08

    או מסמרות Flow Form, S18

    או מסמרות Flow Form, S28

    או מסמרות Flow Form, S38

    או מסמרות Flow Form, S48

    או מסמרות Flow Form, S58
    • C‏ = 10 מ"מ.
    • D‏ = 35 מ"מ.

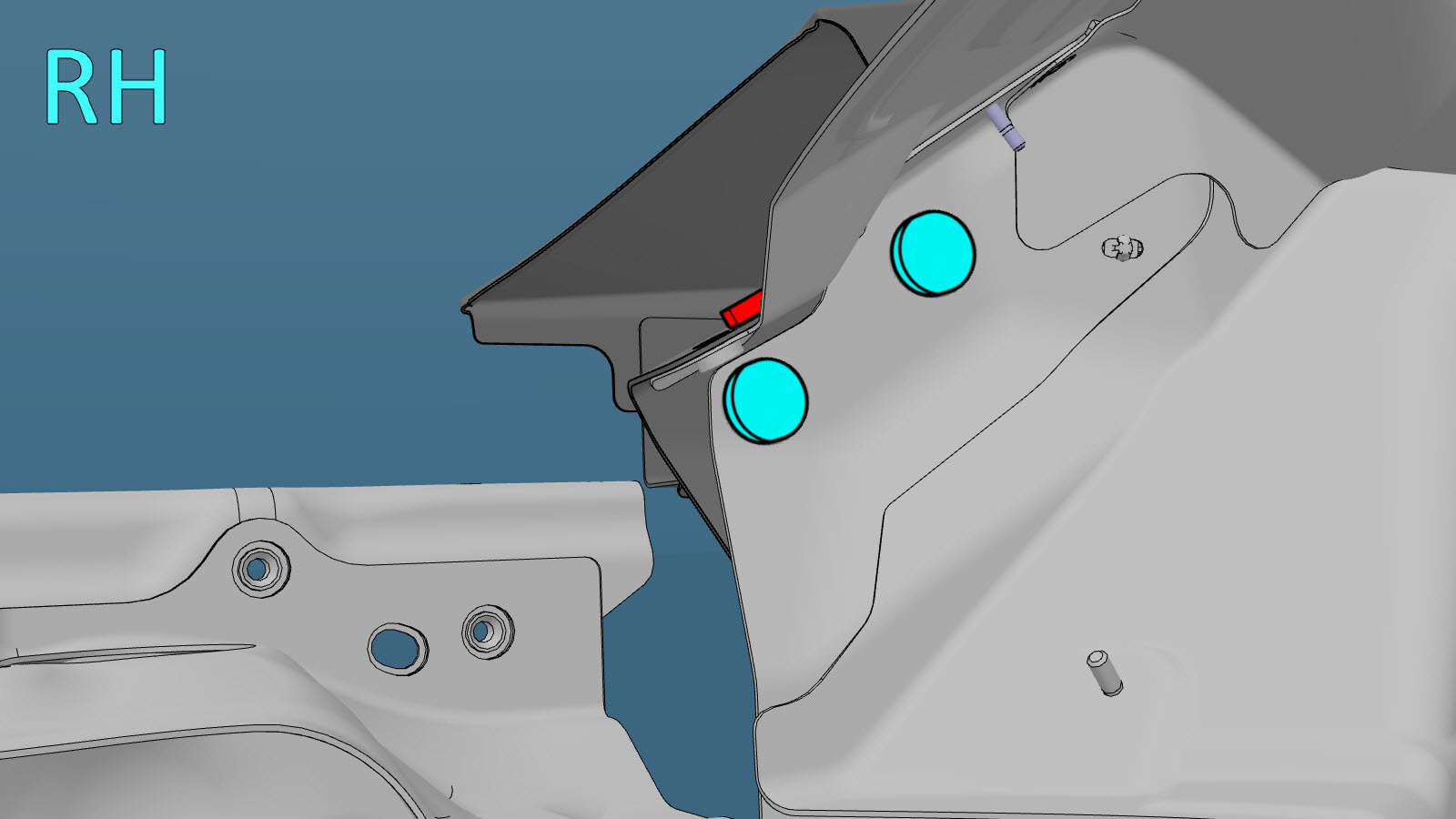

    או ברגים
    Informational PurposesAn informational icon, calling your attention
    הערה
    התקינו בורג במיקום המוקף באדום רק אם הבורג היה מותקן קודם לכן במיקום זה.
  3. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  4. התקינו את הרכיב או הרכיבים החדשים.
    יש להדק את הברגים עד למומנט להלן:
    • בורגי M8x27 ראש משושה חלק מספר 1621820-00-A: 24 Nm.
    • בורגי M6x18 ראש משושה חלק מספר 1006529-00-A: 12 Nm.
    • בורגי M10x80 ראש משושה חלק מספר 1053943-00-C: 45 Nm.
    • בורג M8x20 Torx חלק מספר 1014747-00-B: 24 Nm.
  5. בצעו את התפעולים הנדרשים לאחר תיקון.
