Ensemble du panneau arrière (véhicules construits jusqu'au 21 mai 2024)

Code de correction : 10101821902 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	REAR CLOSEOUT PANEL ASSEMBLY (Ensemble du panneau arrière)
37	Rivets de structure à tête ampoulée de 6,5 mm
4	Rivet fluotourné S38
8	Boulon , HF,M10-1.5x30,[109],ZNFL,SMAT	Numéro de pièce Tesla 1111151-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

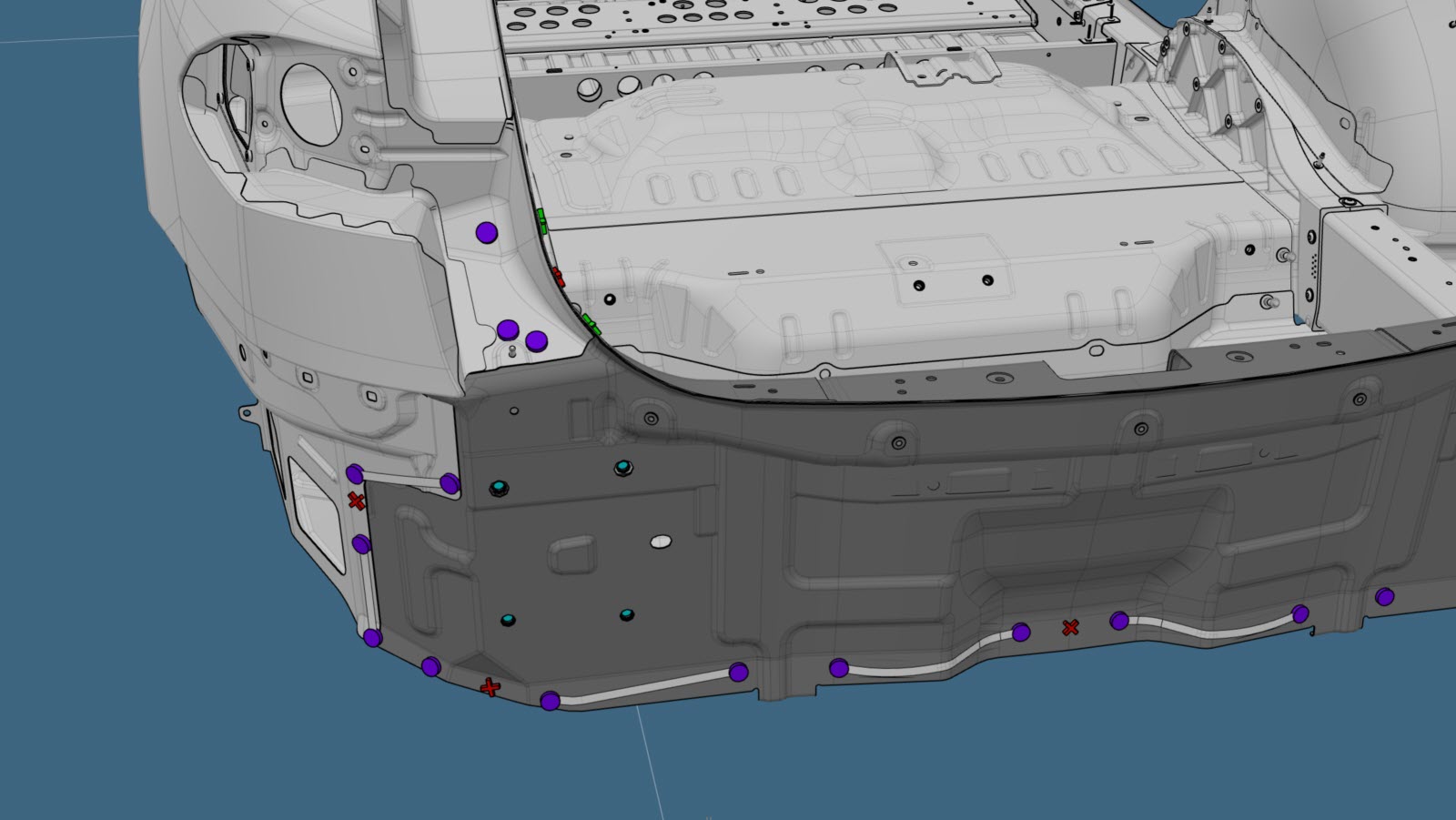

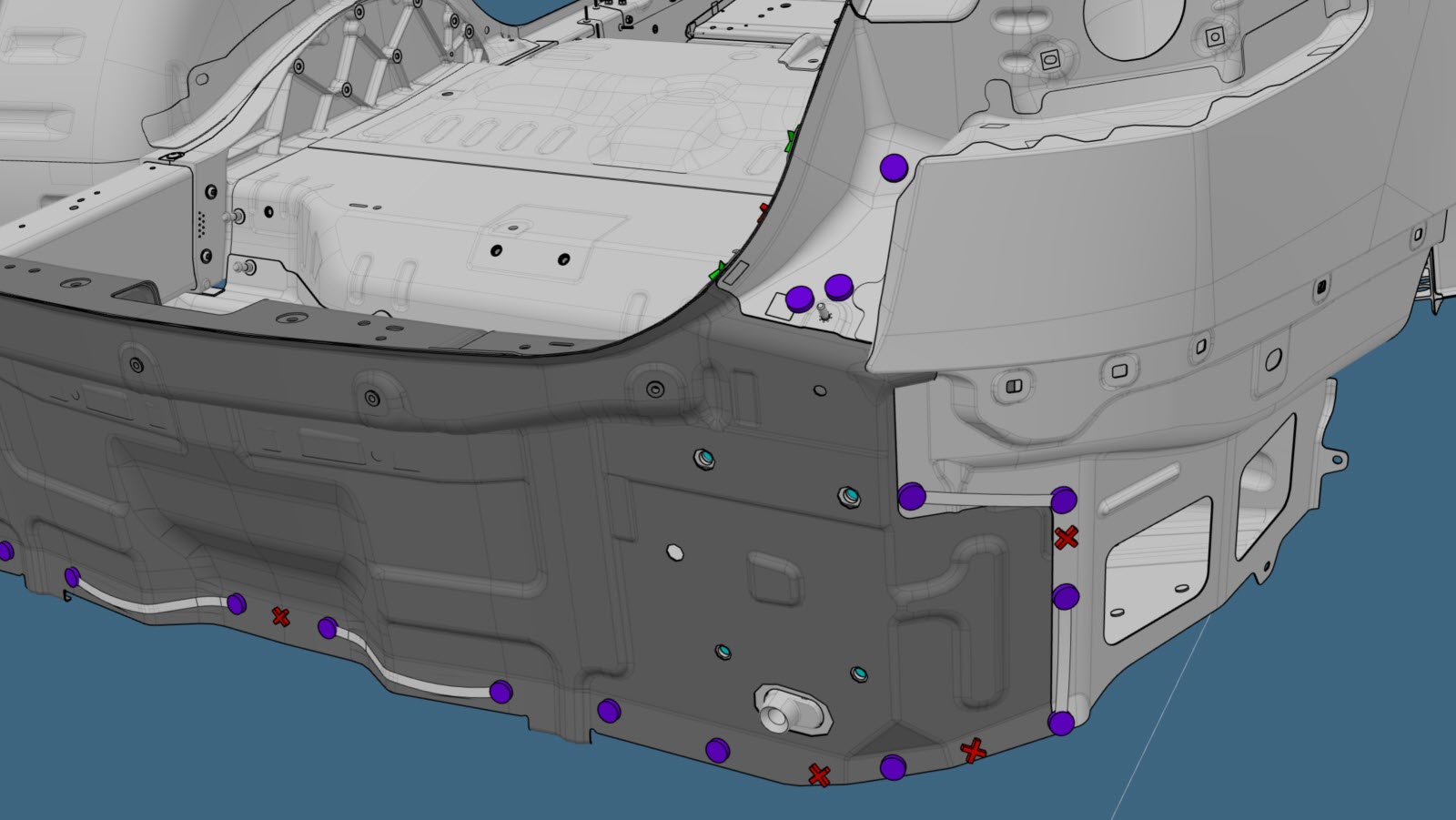

Retirez le composant d’origine.

ou Percer à travers les points de soudure d’usine
Remarque
Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

ou Points de soudure d’usine

ou Rivets de structure d'usine

ou Rivets auto-perceurs d’usine

ou Boulons

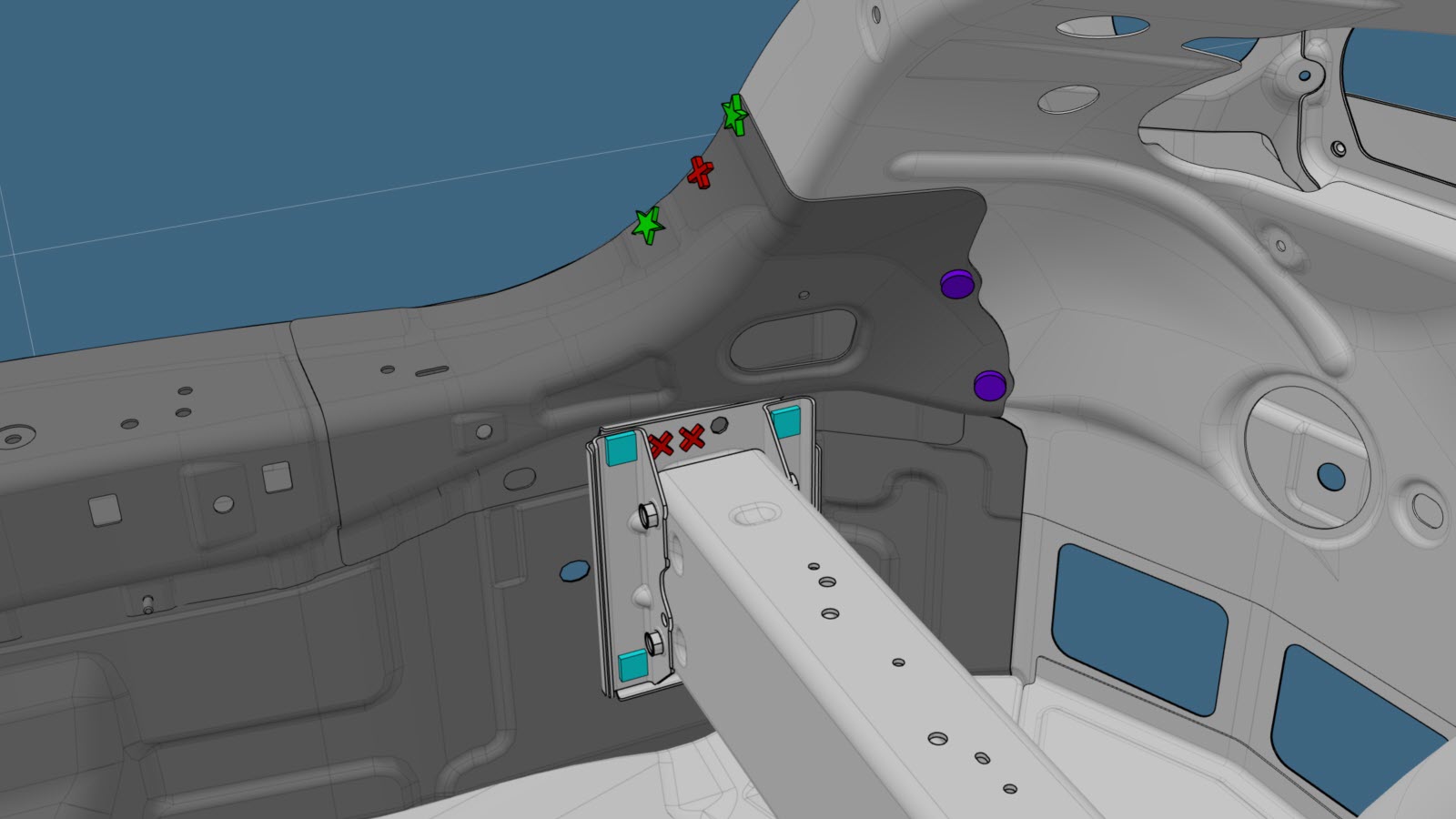

Préparation en vue de l’installation.

Remarque
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

ou Rivets de structure à tête ampoulée, 6,5 mm

ou Rivets fluotournés, S38

ou Boulons
Remarque

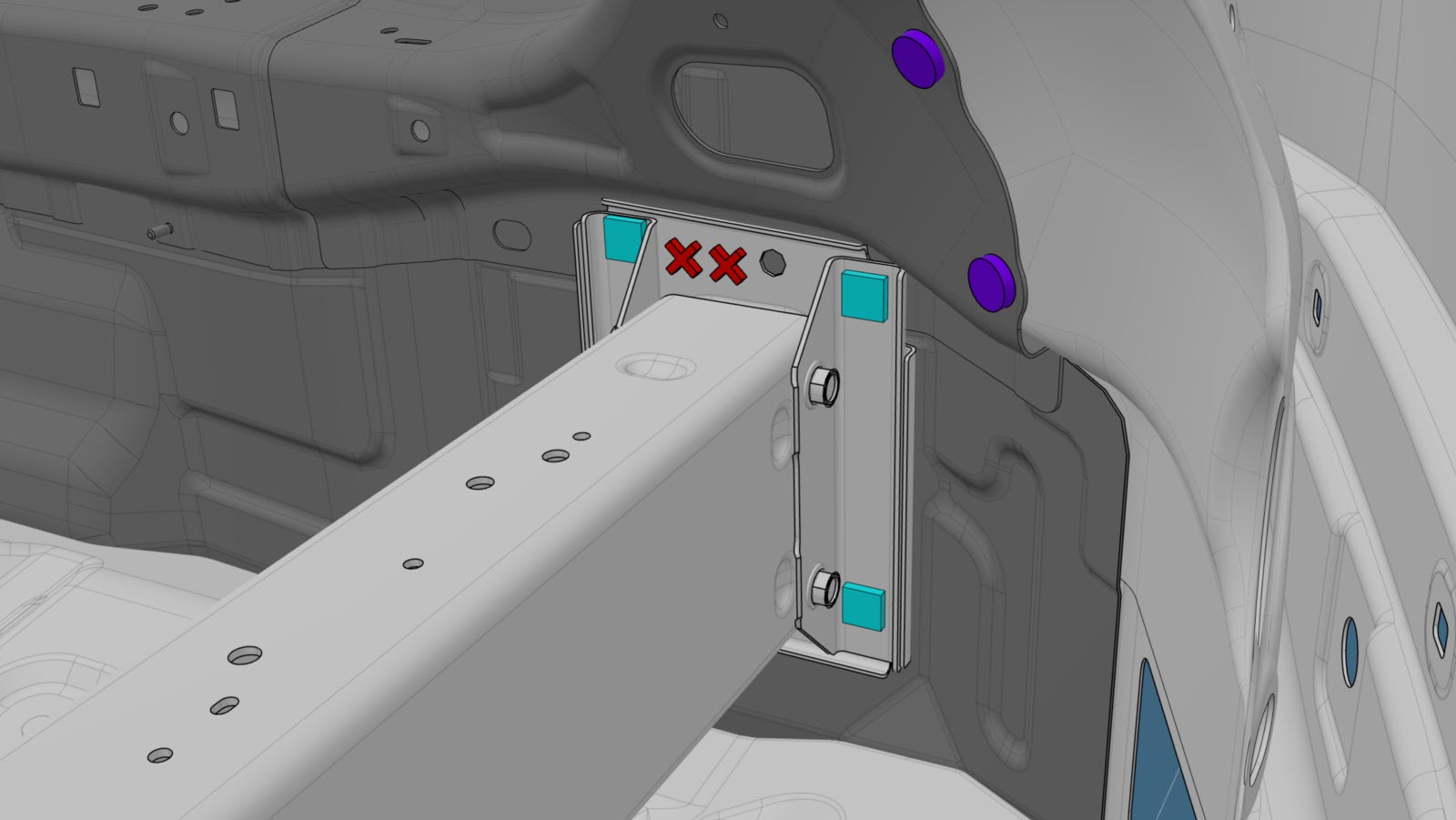

Installez les boulons à partir de l’intérieur du véhicule par la plaque d’extrémité du longeron arrière où les goujons avaient été retirés à l’étape précédente.

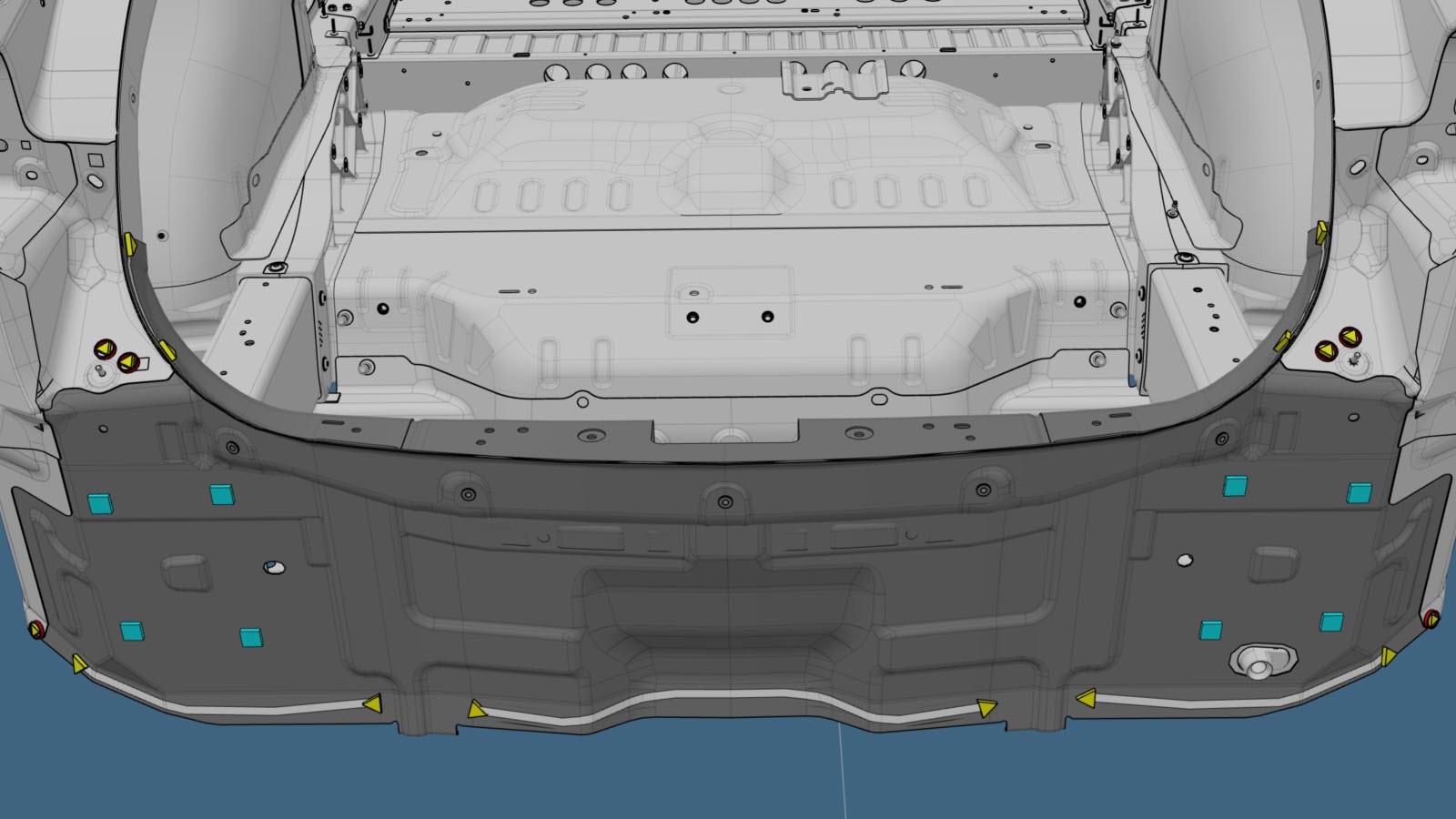

Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.

Remarque
Les boulons traversant la plaque d'extrémité du rail arrière sont serrés lorsque la poutre de pare-chocs est installée.
Effectuez toutes les opérations après réparation nécessaires.
