Ensemble plinthe

Liste des pièces

Quantité Description Image/notes
1 ASY, TOEBOARD WITH SUPPORT BKT (Ensemble de planche repose-pieds)
1 Déflecteurs anti-bruit/vibrations/rudesse de la planche repose-pieds – gauche Numéro de pièce Tesla 1622950-00-A.
1 Déflecteur anti-bruit/vibrations/rudesse de la planche repose-pieds – droit Numéro de pièce Tesla 1622951-00-A.
9 Rivet, 4,8 mm

2 Rivets de structure à bride haute résistance, 6,5 mm
4 Rivet à tête fraisée, 4,8 mm long
4 Rivet à tête fraisée, 4,8 mm court
3 Boulon, tête Torx , M8x34 Numéro de pièce Tesla 1022448-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez le Ensemble tour d’amortisseur (avant).
  2. Retirez le composant d’origine.

    ou Rivets auto-perceurs d’usine

    ou Points de soudure d’usine

    ou RIVTAC

    ou Rivets de structure d'usine

    ou Boulon, tête Torx

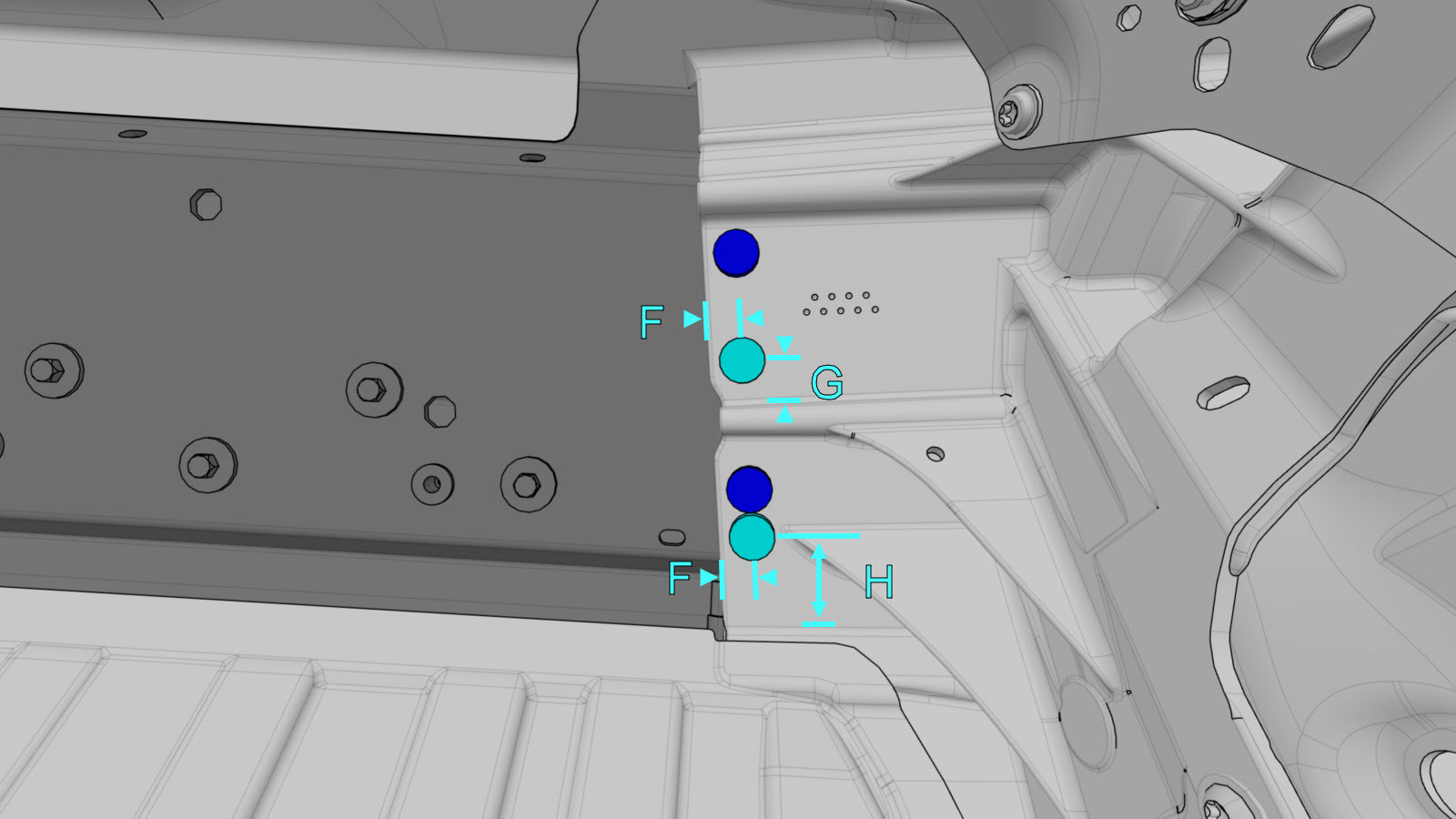

  3. Préparation en vue de l’installation.
    ou Rivets, 4,8 mm
    • A = 14 mm.
    • B = 234 mm.

    ou Rivets de structure à bride haute résistance, 6,5 mm

    ou Rivets à tête fraisée, 4,8 mm long

    ou Rivets, 4,8 mm

    ou Rivets à tête fraisée, 4,8 mm court

    ou Soudures par bouchonnage sur aluminium

    ou Boulon, tête Torx

  4. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  5. Installez les déflecteurs anti-bruit/vibrations/rudesse dans l'ensemble de la plinthe.
  6. Installez le ou les nouveaux composants.
    Serrez les boulons à un couple de 30 Nm.
  7. Installez le (ou la) Ensemble tour d’amortisseur (avant).
  8. Installez le ou la Support de charnière de capot.
  9. Effectuez une soudure MIG.
    ou Soudures par bouchonnage sur aluminium
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Pour préserver l’intégrité du véhicule en cas d’accident, utilisez exclusivement les fils de soudure approuvés et une soudeuse GMA approuvée pour effectuer des soudures GMA sur des véhicules Tesla. Reportez-vous à Soudeuses GMA (soudage à l'arc sous protection gazeuse) et fil de soudage approuvés pour de l'information sur les soudeurs et fils de soudure MIG approuvés.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Avant de procéder à une soudure MIG, effectuez une soudure d’essai à l’aide d’un matériau de même épaisseur et de même type pour vous assurer que les réglages de l’équipement de soudure permettent d’obtenir un joint satisfaisant.
  10. Effectuez toutes les opérations après réparation nécessaires.
