Emplacements du scellant pour joint

Affiche où le scellant a été appliqué lors de la fabrication du véhicule, et où il devrait l'être lors de la réparation de ce dernier.

Dans les images suivantes, deux couleurs sont utilisées pour indiquer le scellant :
dessusLe scellant appliqué lors de la fabrication du véhicule (appliqué en usine).
Le scellant devant être appliqué dans la zone de réparation dans le cadre de la procédure de réparation.
Informational PurposesAn informational icon, calling your attention
Remarque
Avant d'appliquer le scellant, consultez la section Appliquer le scellant pour joint des Procédures après réparation.
Informational PurposesAn informational icon, calling your attention
Remarque
Lorsque vous appliquez un scellant dans une zone située entre le bloc-batterie HT et le plancher, la couche appliquée ne doit pas excéder plus de 2 mm d'épaisseur. Assurez-vous que le scellant n'exerce pas de pression sur le haut du bloc-batterie HT ou sur l'un des panneaux du plancher.
Informational PurposesAn informational icon, calling your attention
Remarque
N'appliquez pas l'enduit de scellement de manière à ce que cela puisse causer des problèmes avec le fonctionnement d'un composant de fermeture (porte, capot, coffre ou hayon) ou avec l'installation de tout autre composant qui pourrait être fixé dans la zone de réparation (phare, feu arrière, toit vitré).

Consultez Produits chimiques homologués pour l’obtention de la liste des scellant pour joints approuvés.

Informational PurposesAn informational icon, calling your attention
Remarque
Les cheminements de scellant à joint affichés sont à titre de consultation. Ils indiquent où le scellant doit être appliqué et ne représentent pas le scellant actuel.

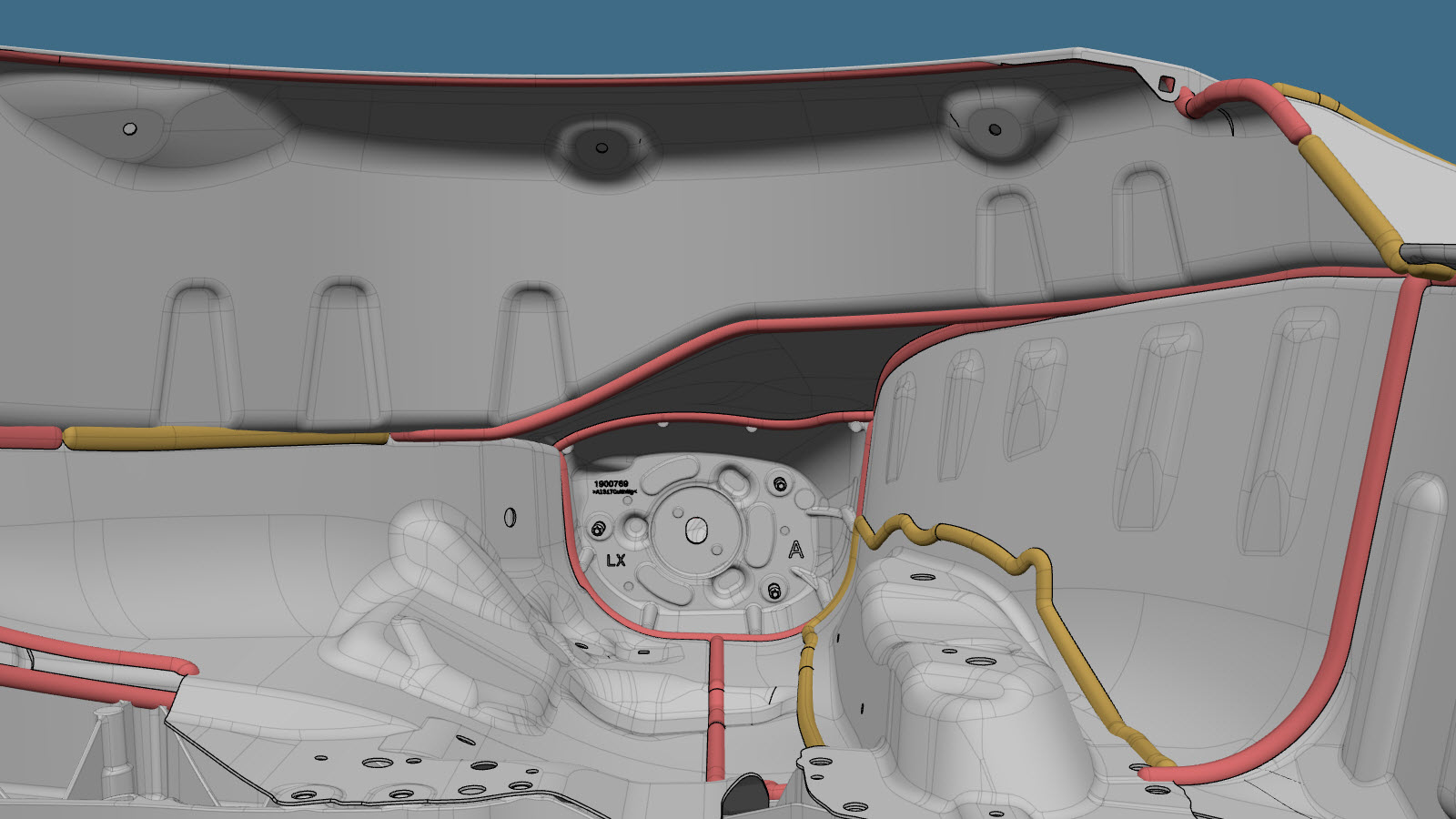

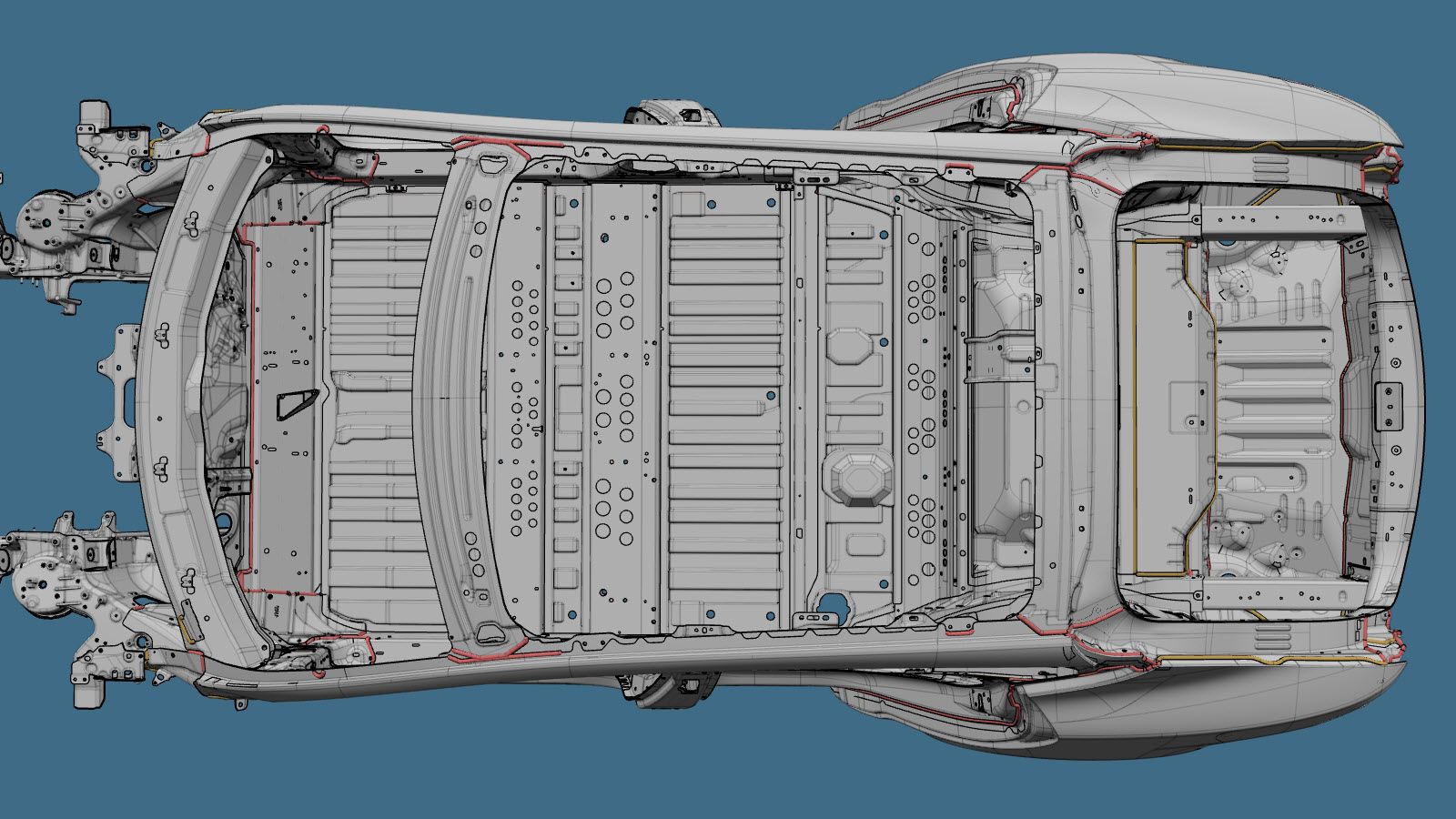

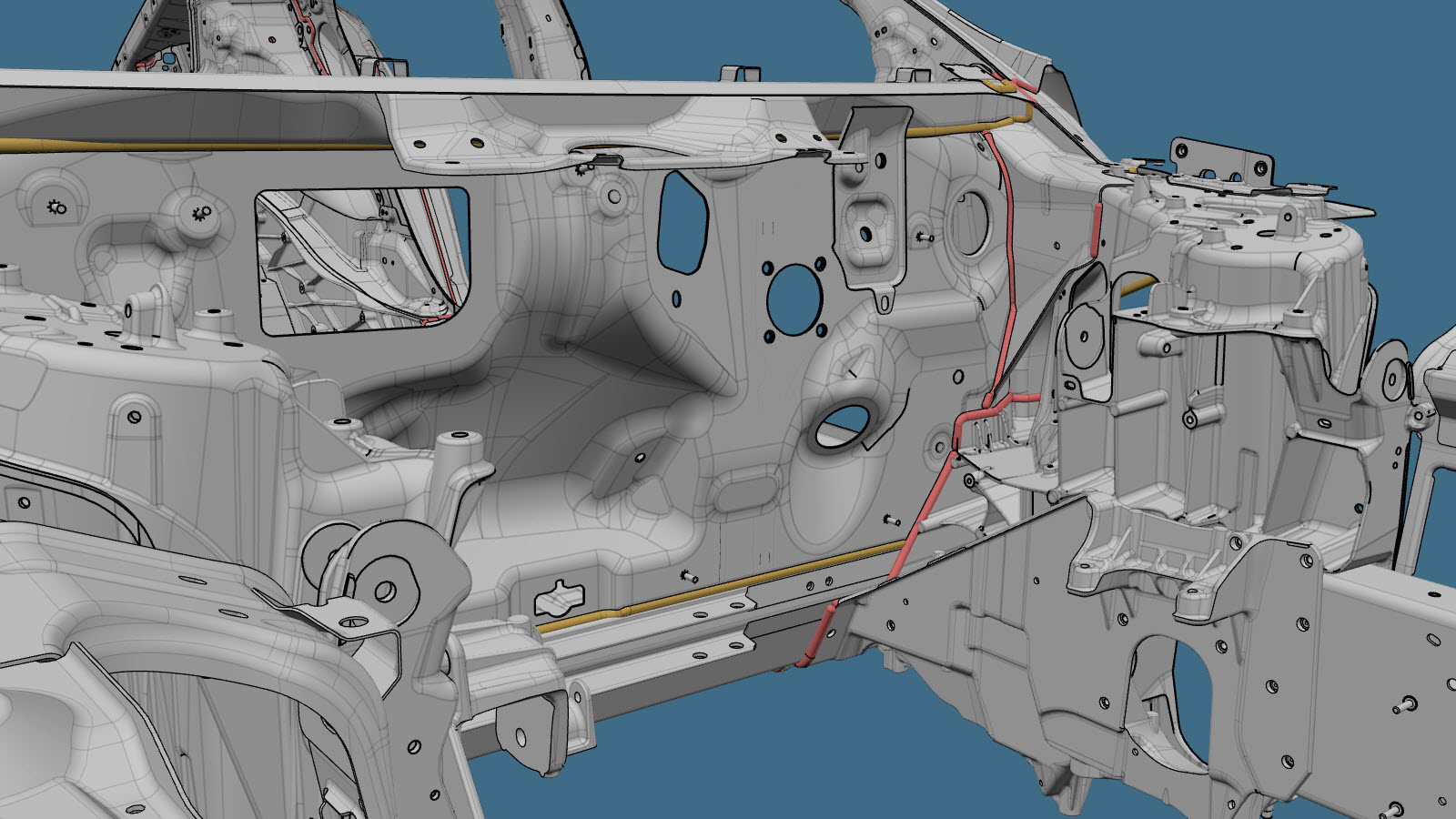

Tableau 1. Soubassement avant

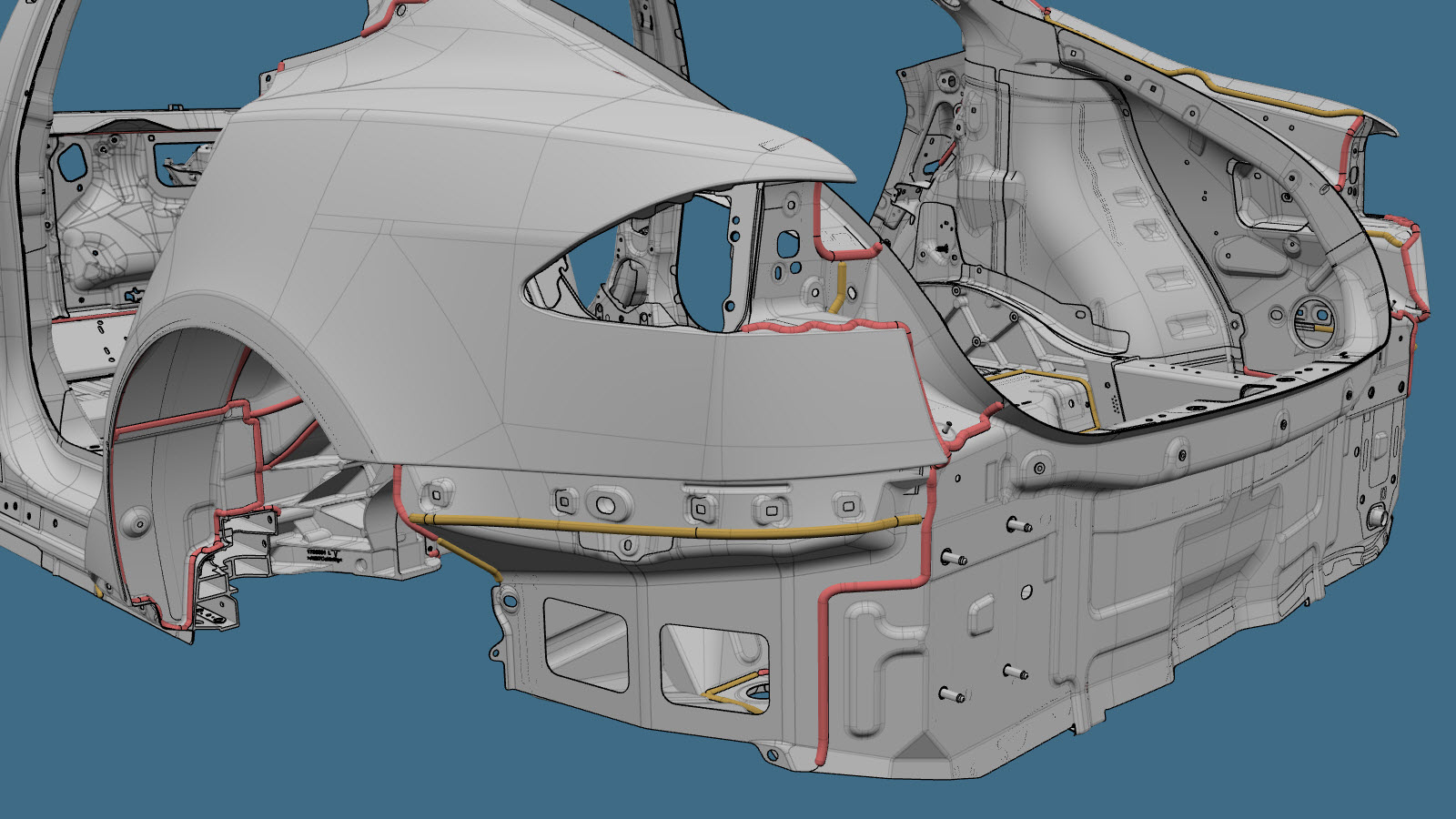

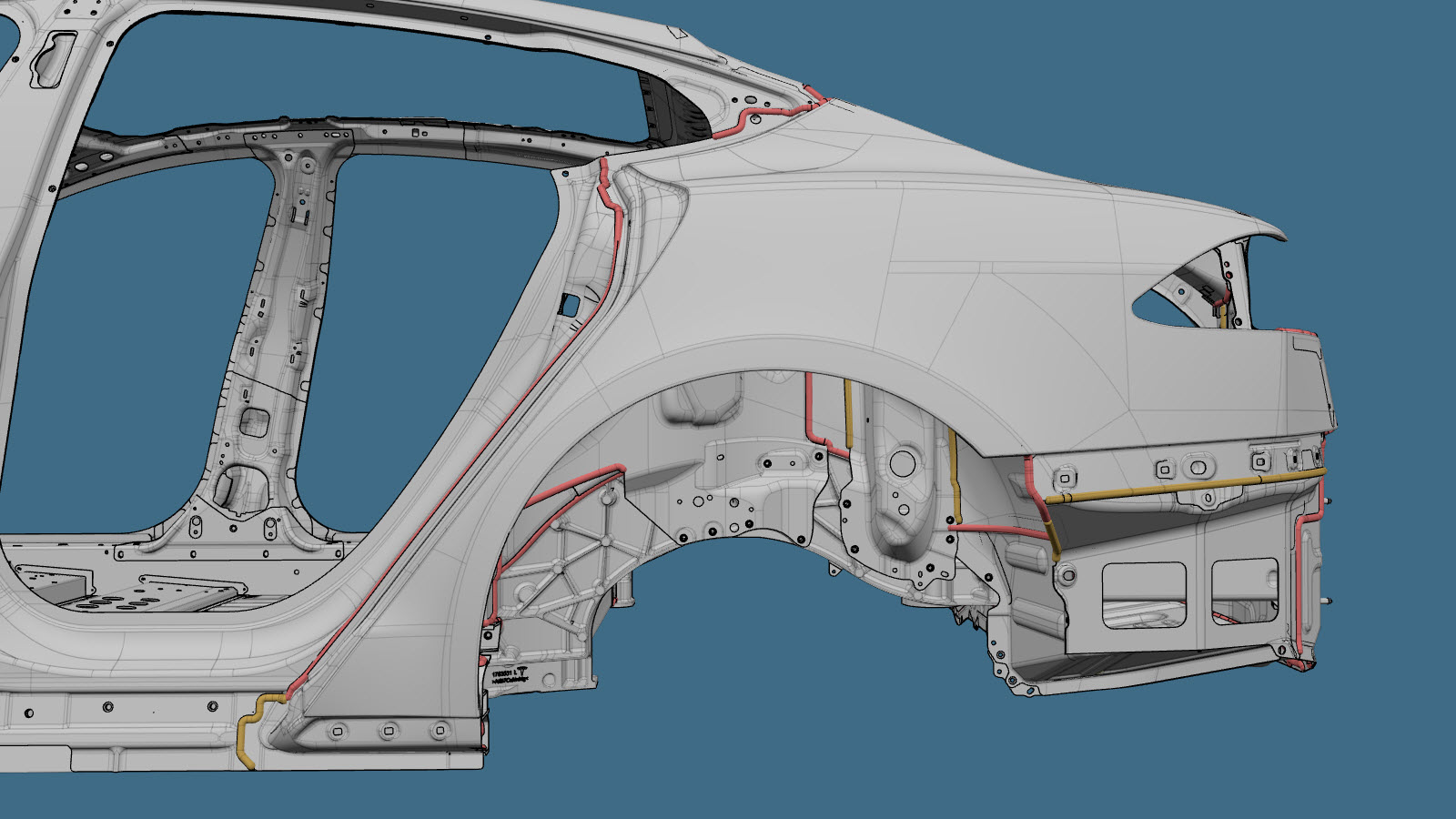

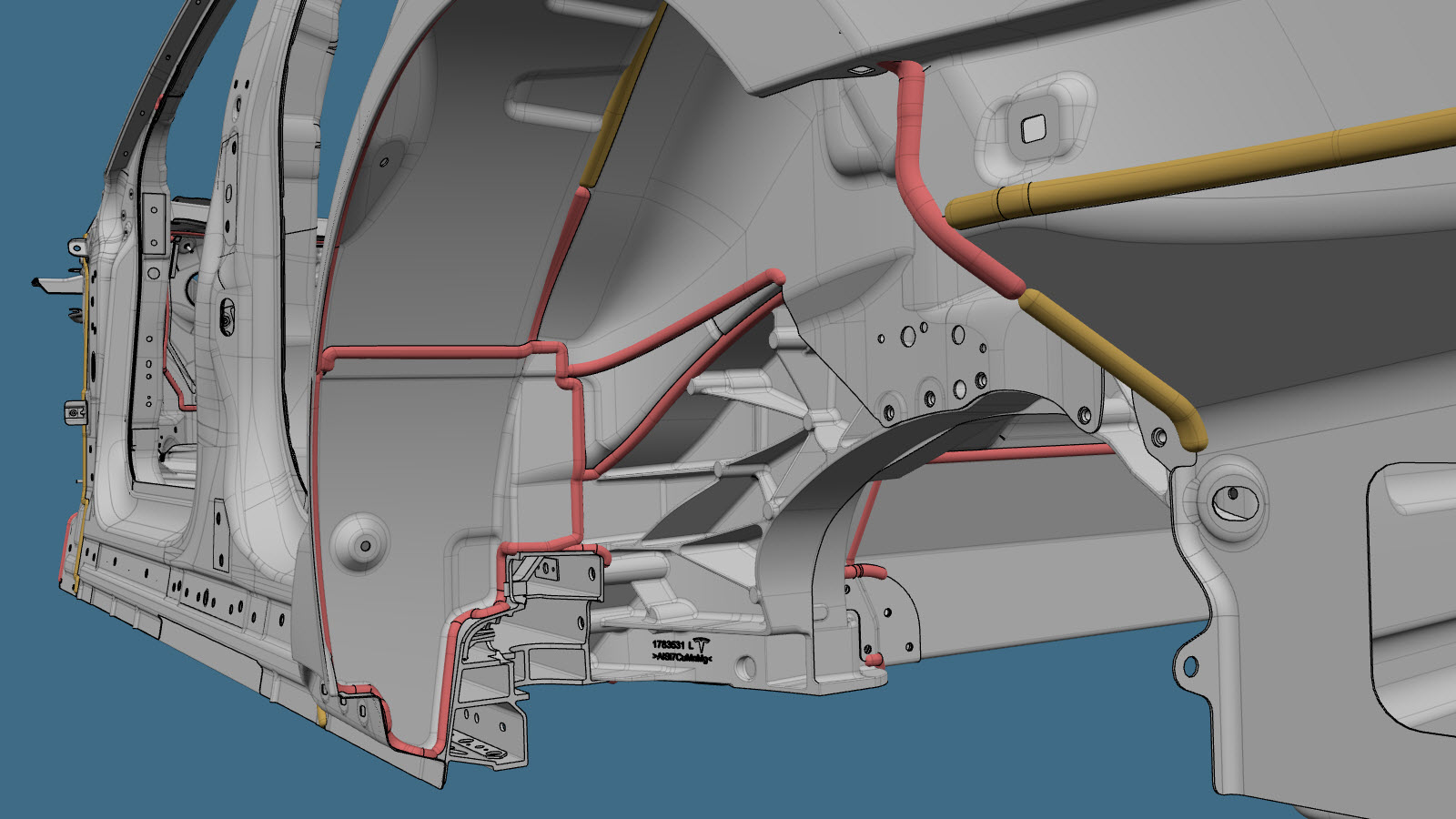

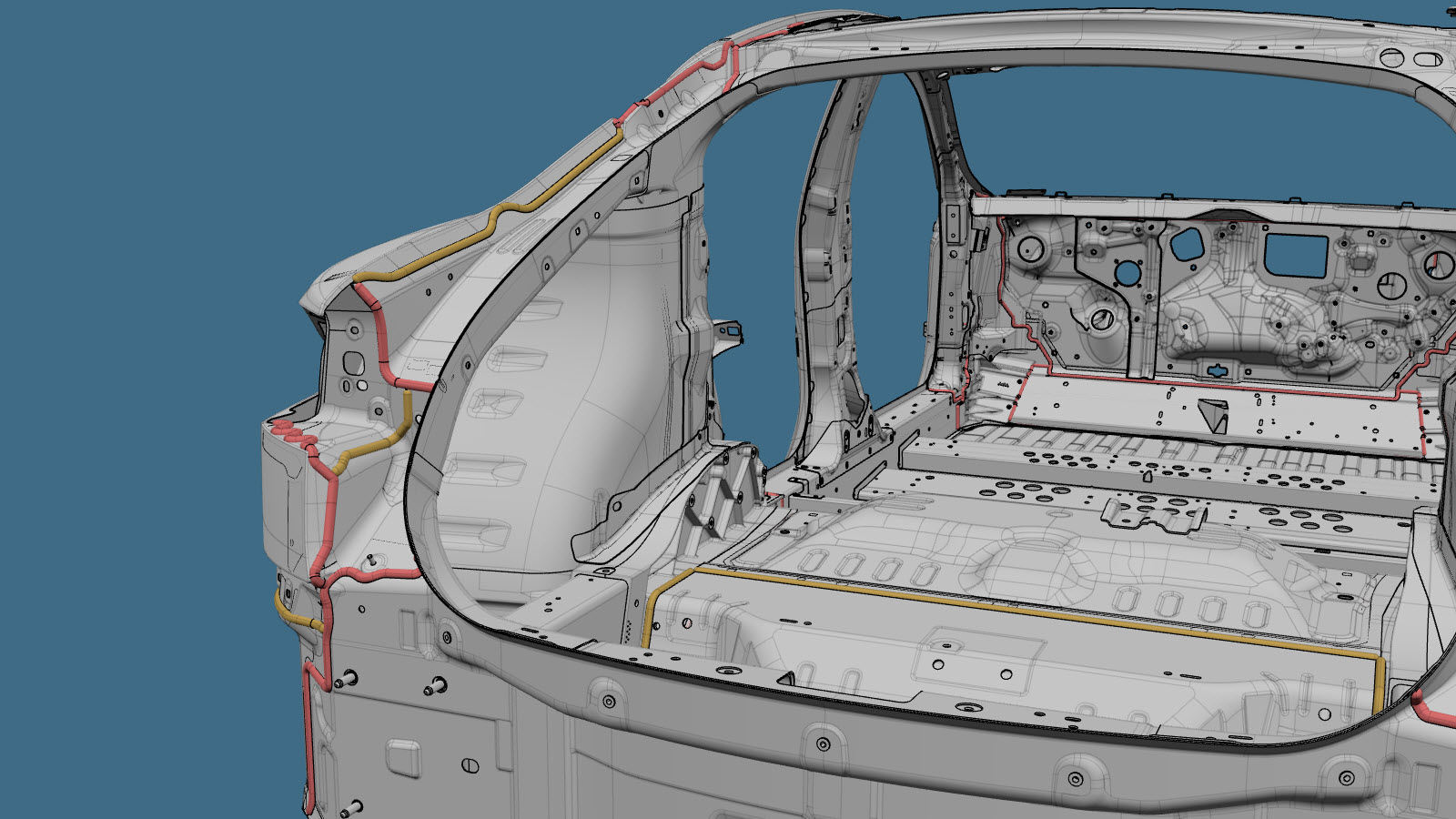

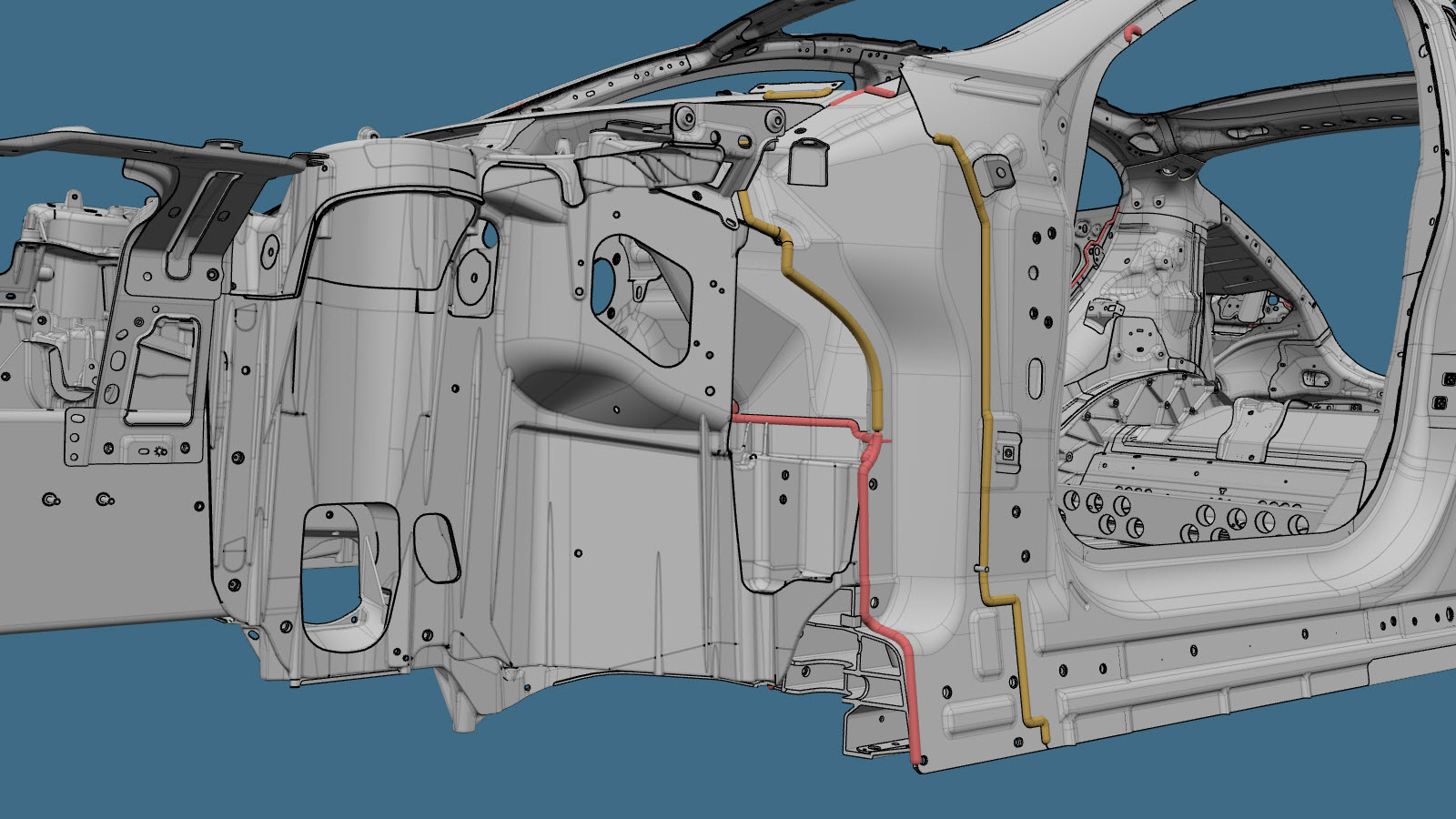

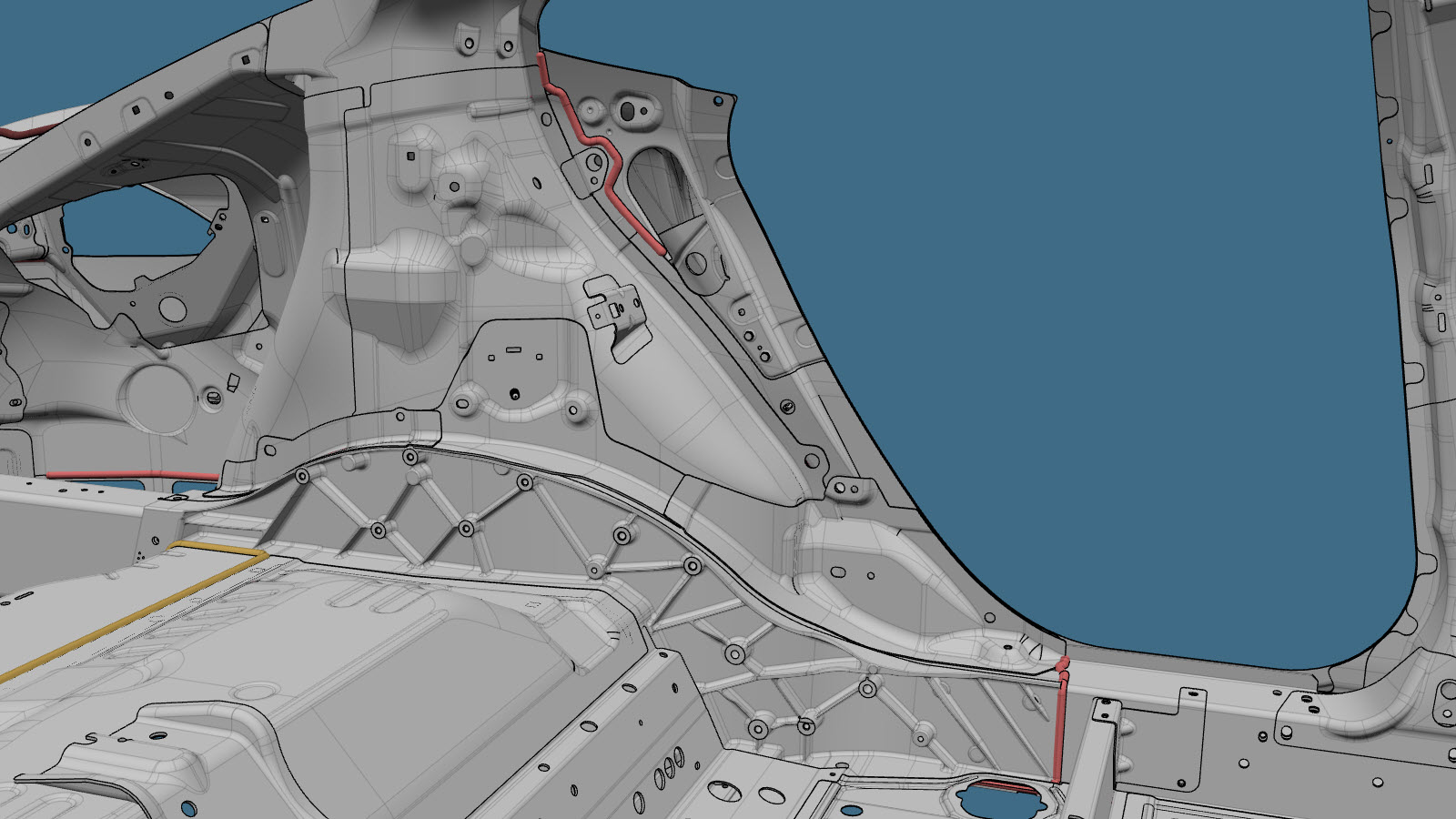

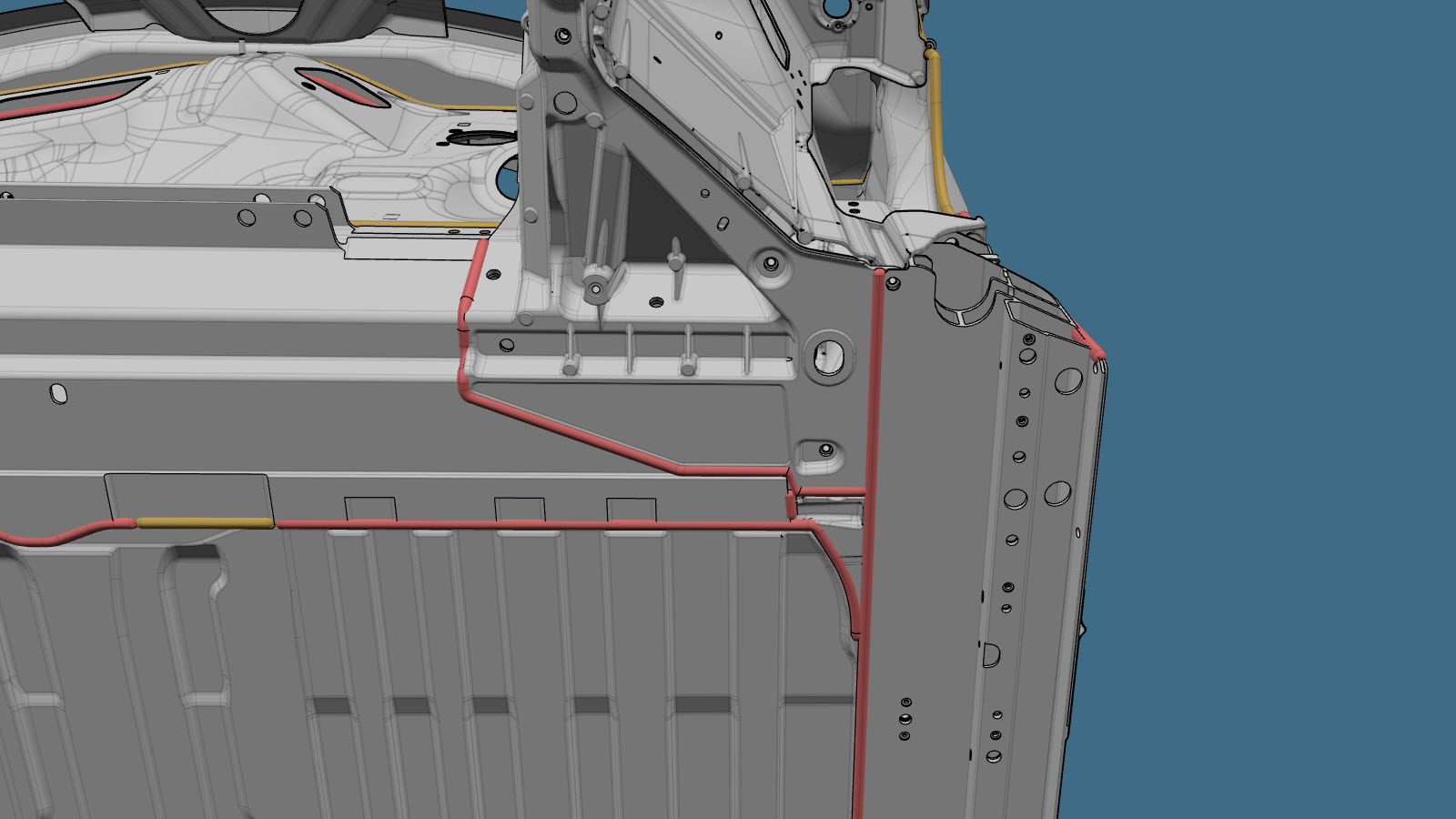

Tableau 2. Côté de la carrosserie

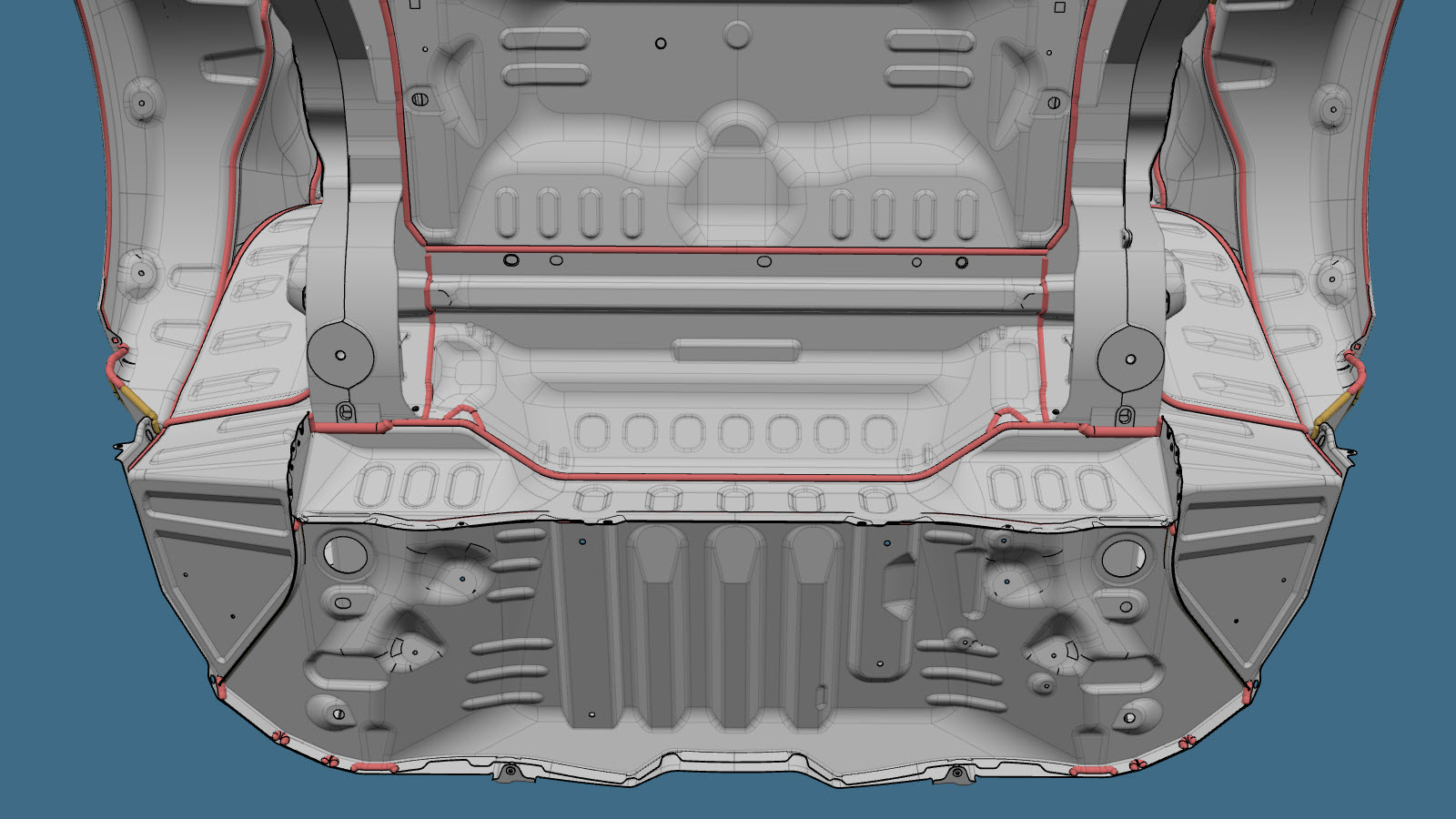

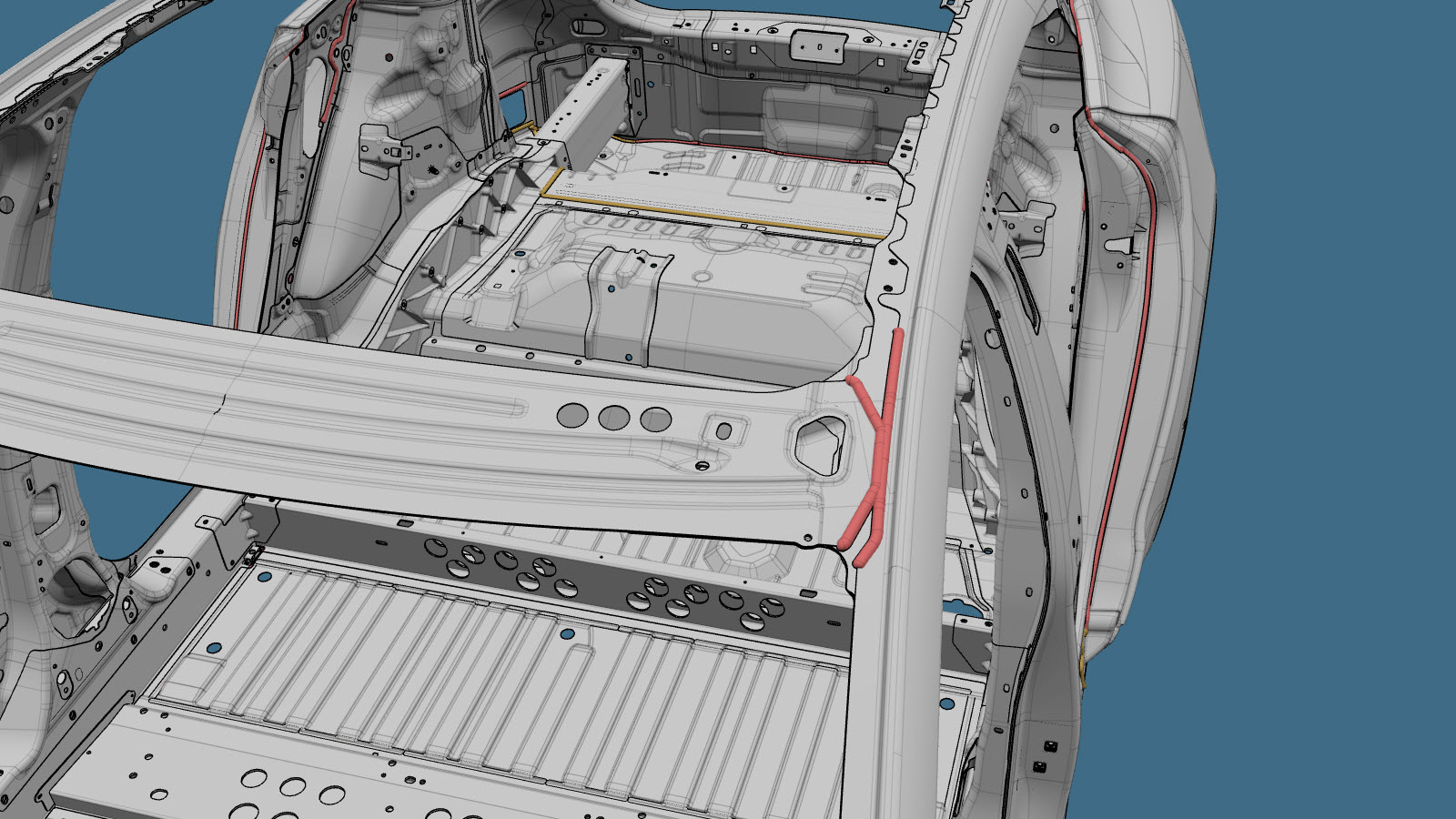

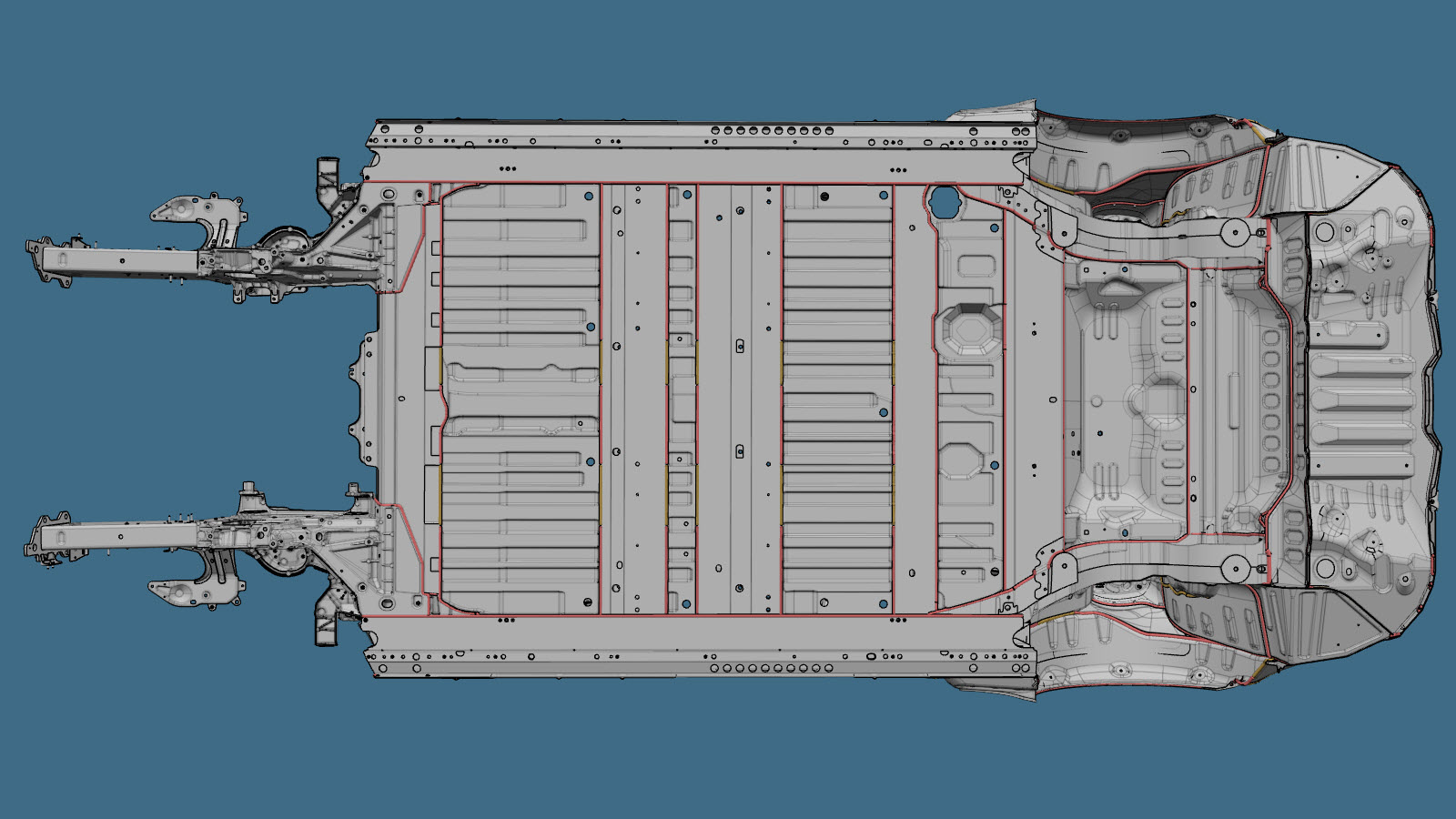

Tableau 3. Soubassement central

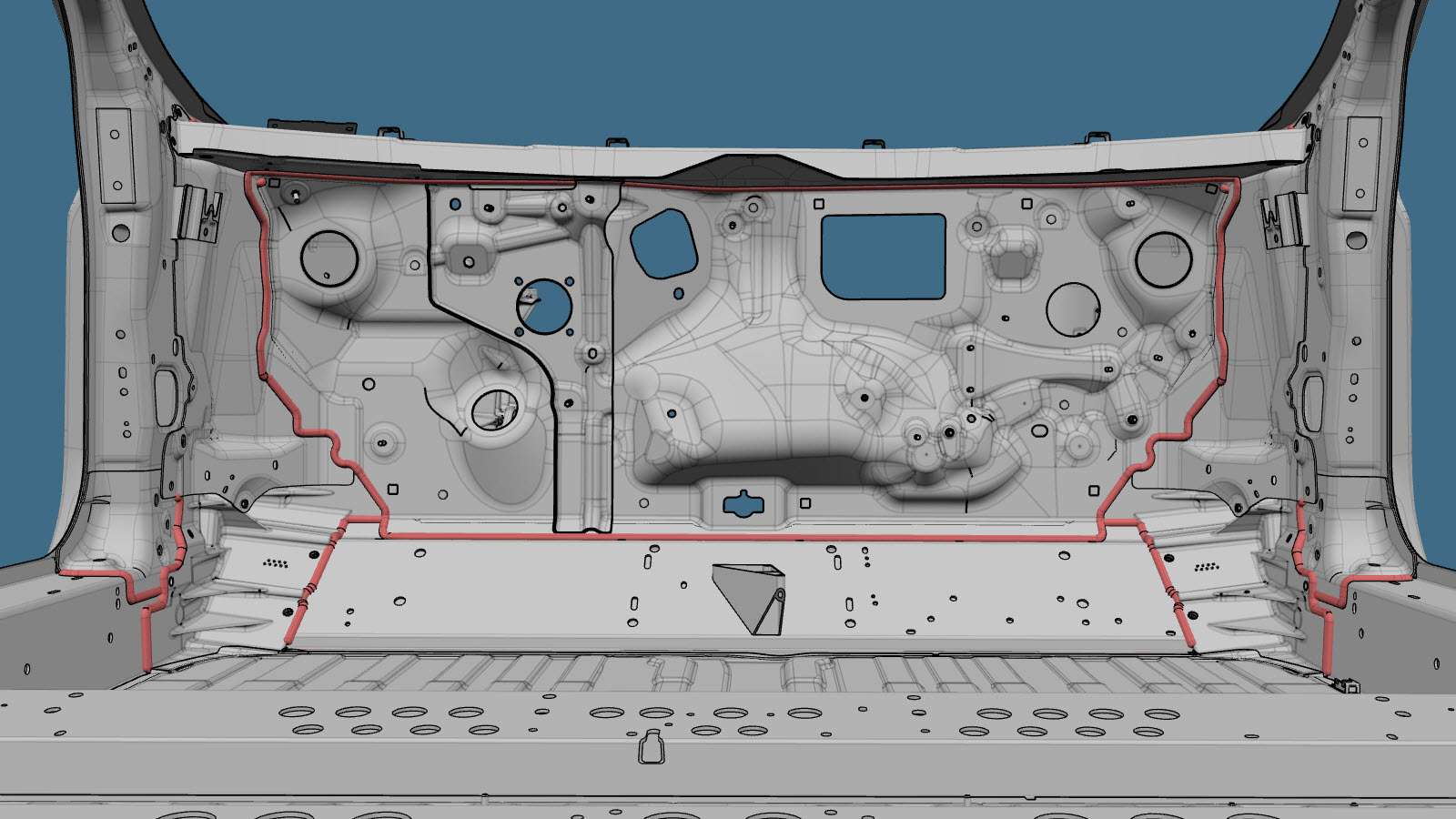

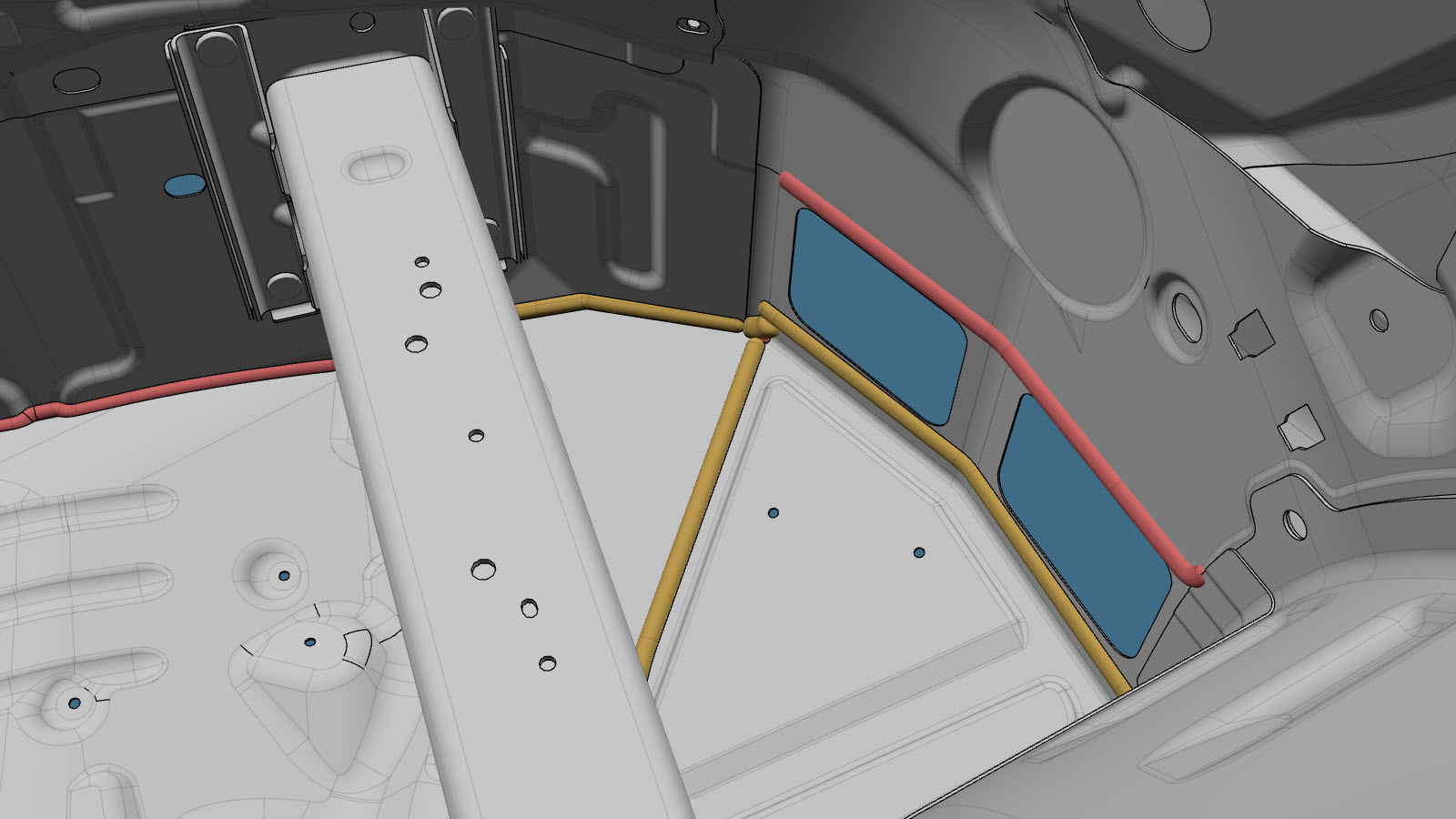

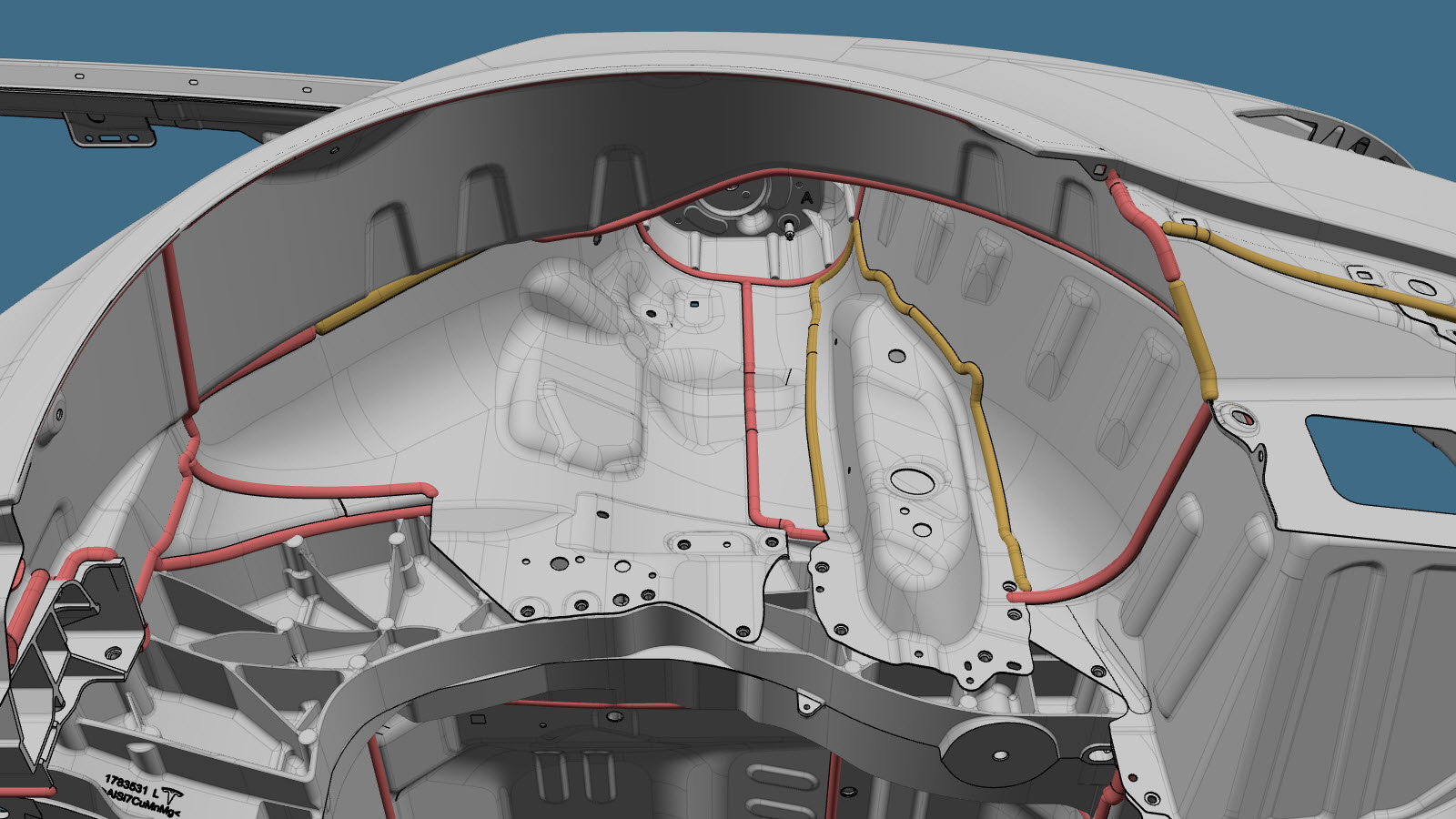

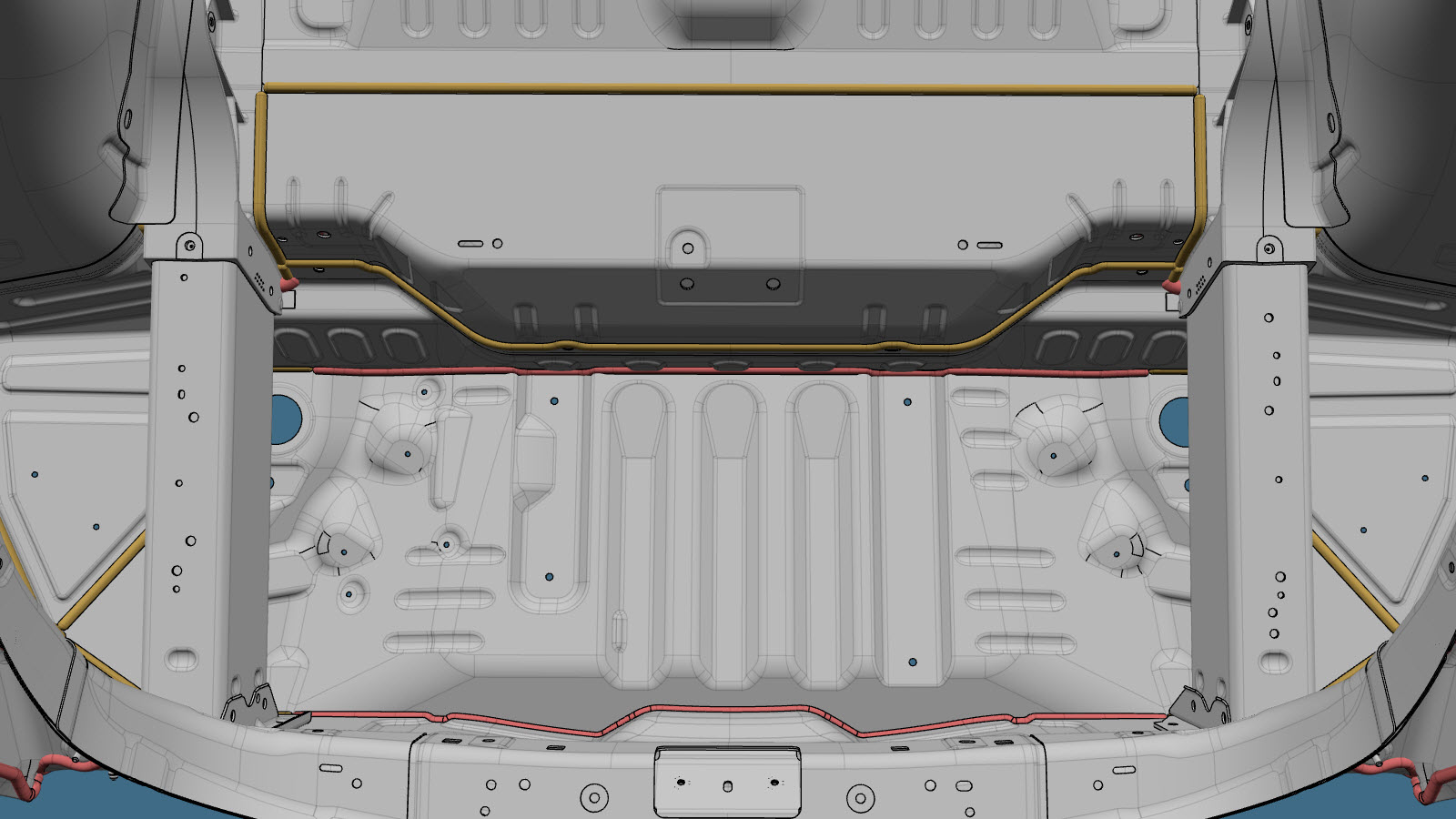

Tableau 4. Dessous de caisse arrière

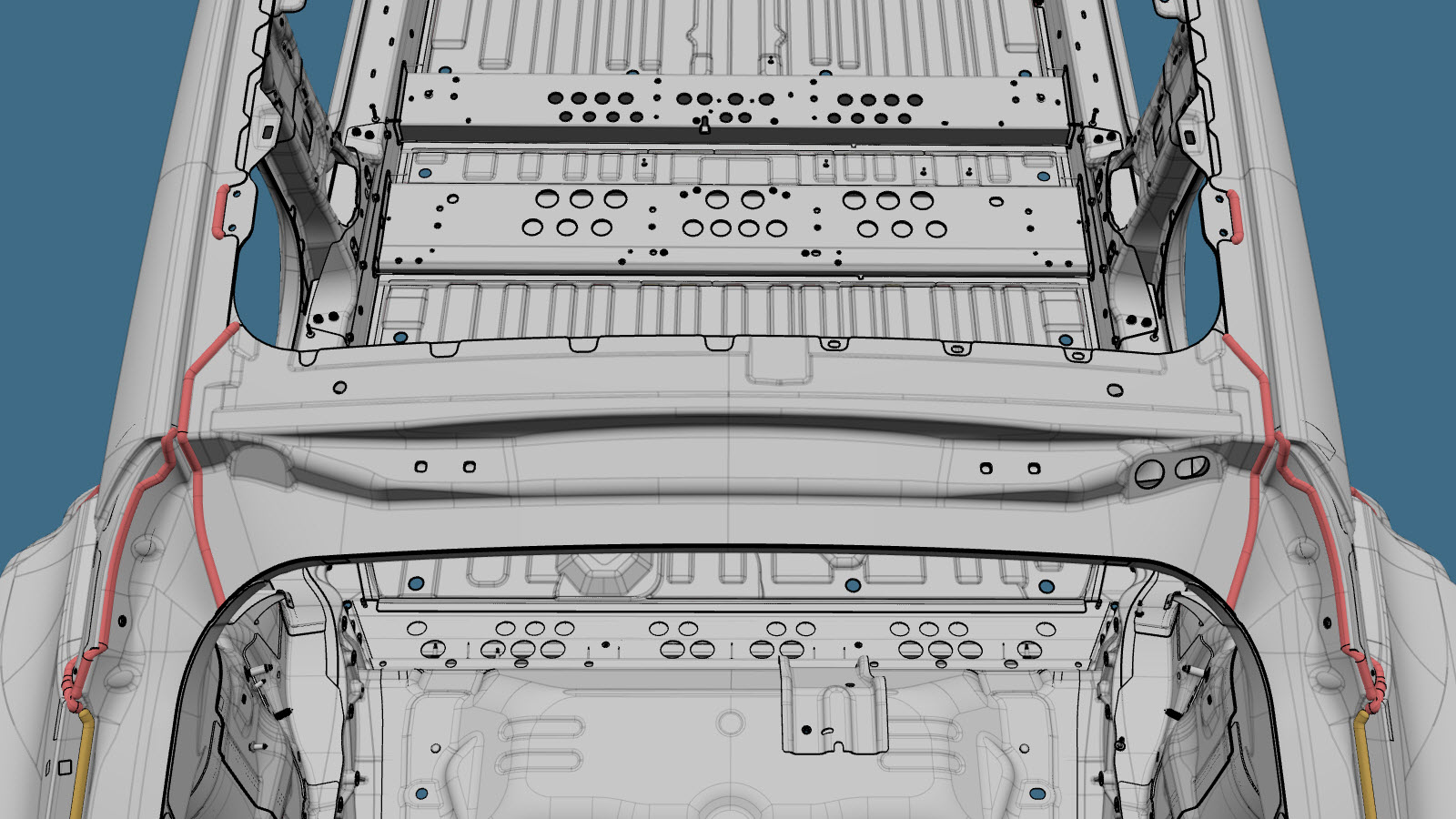

Tableau 5. Toit

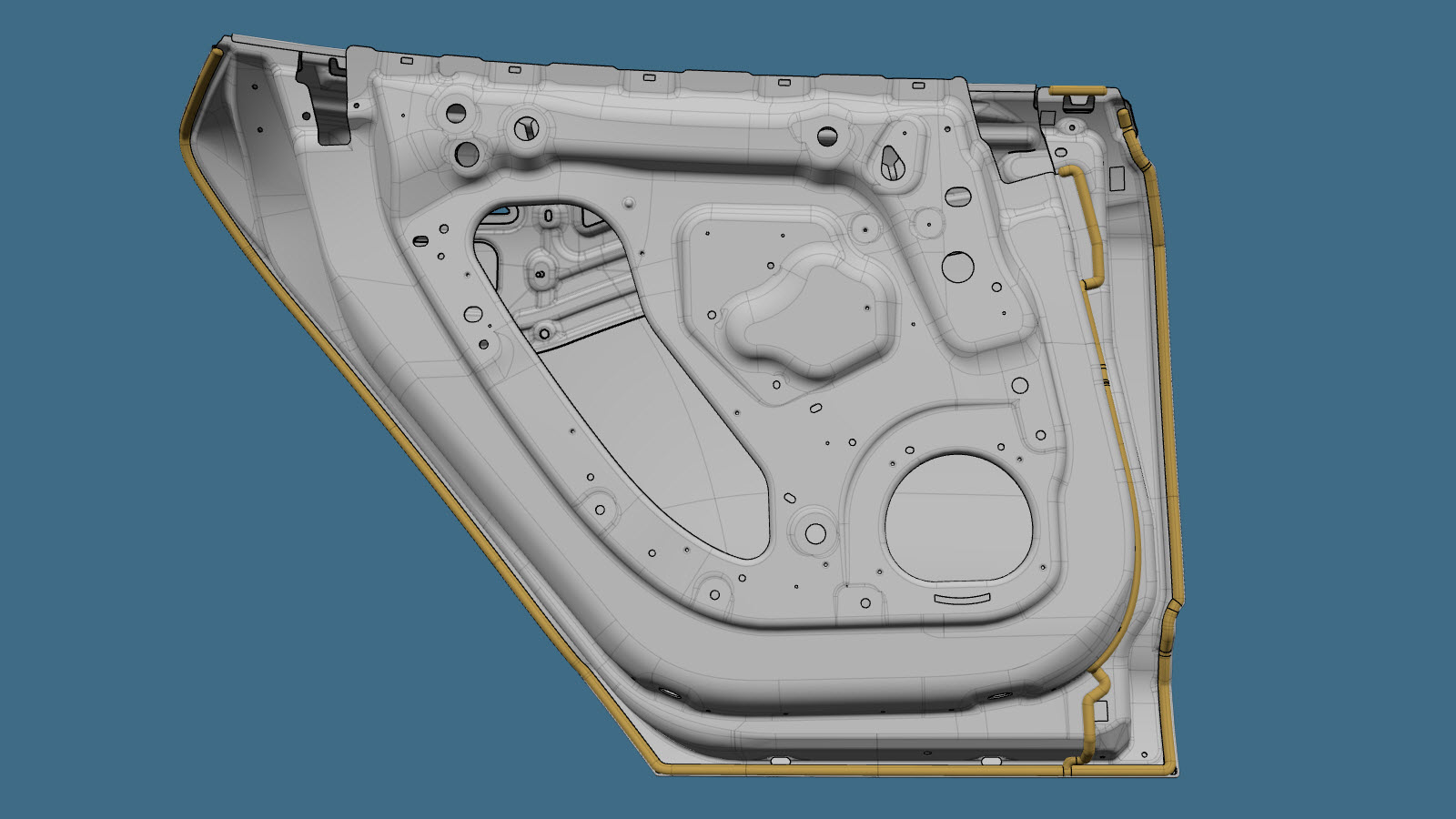

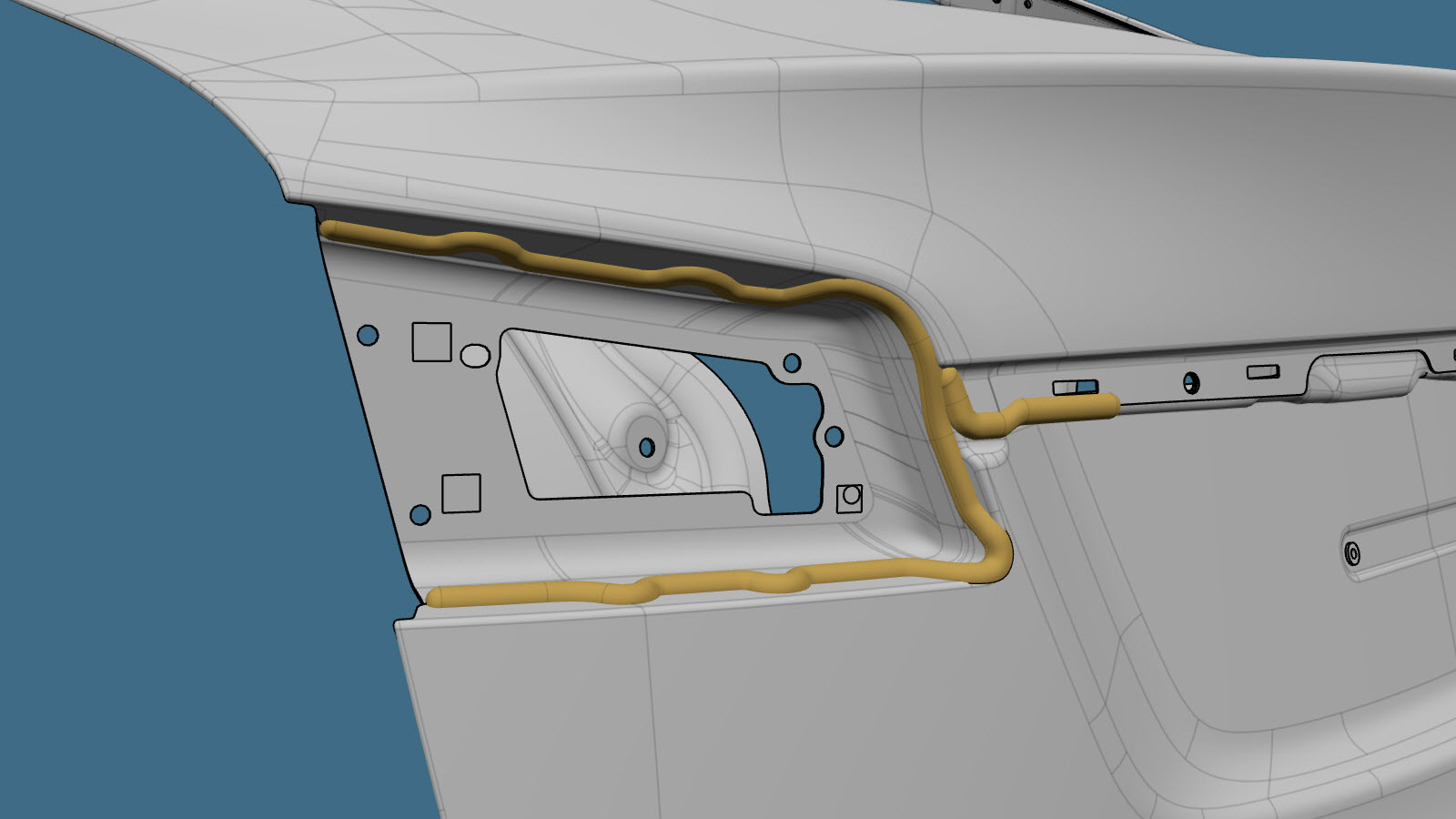

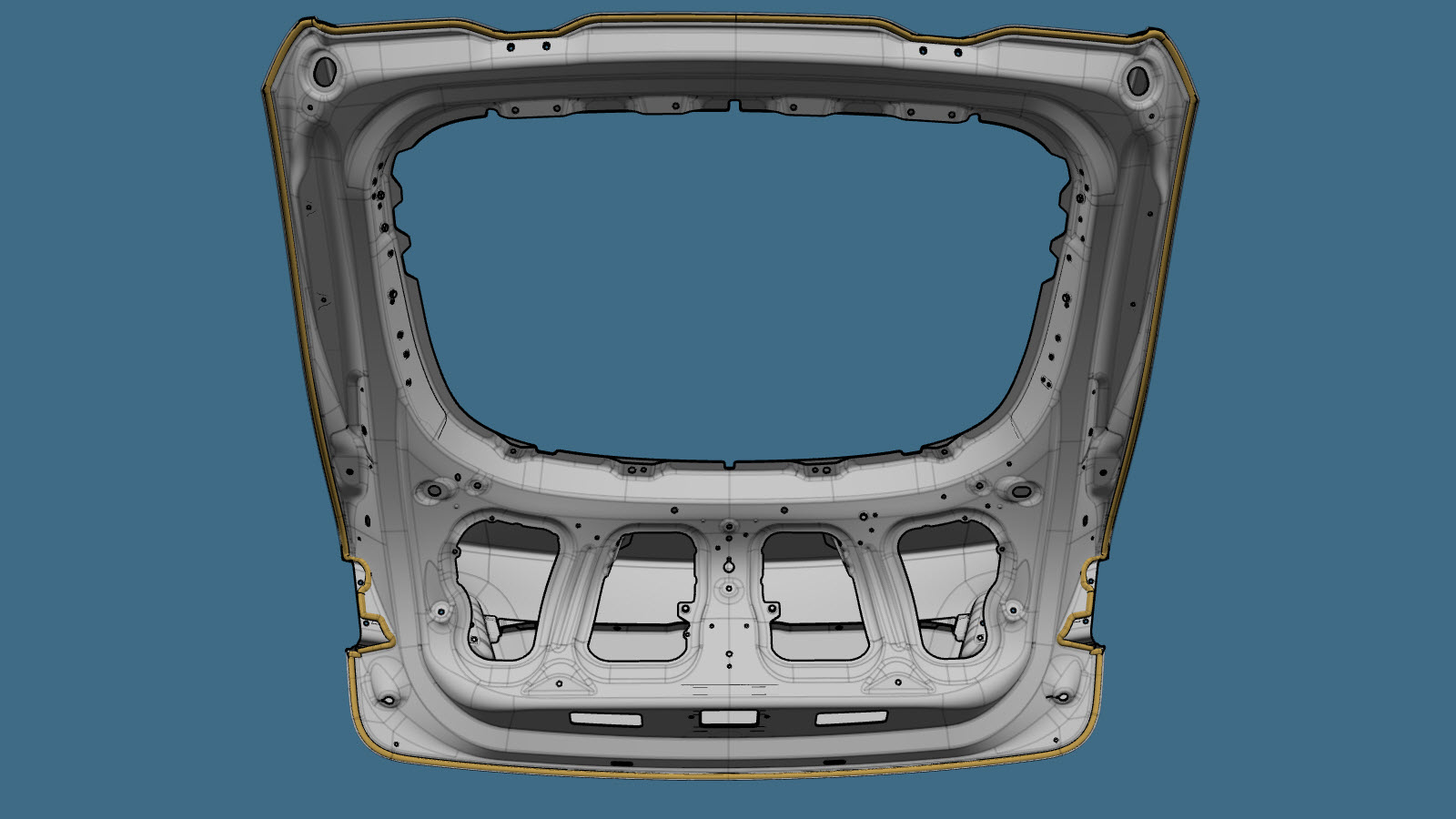

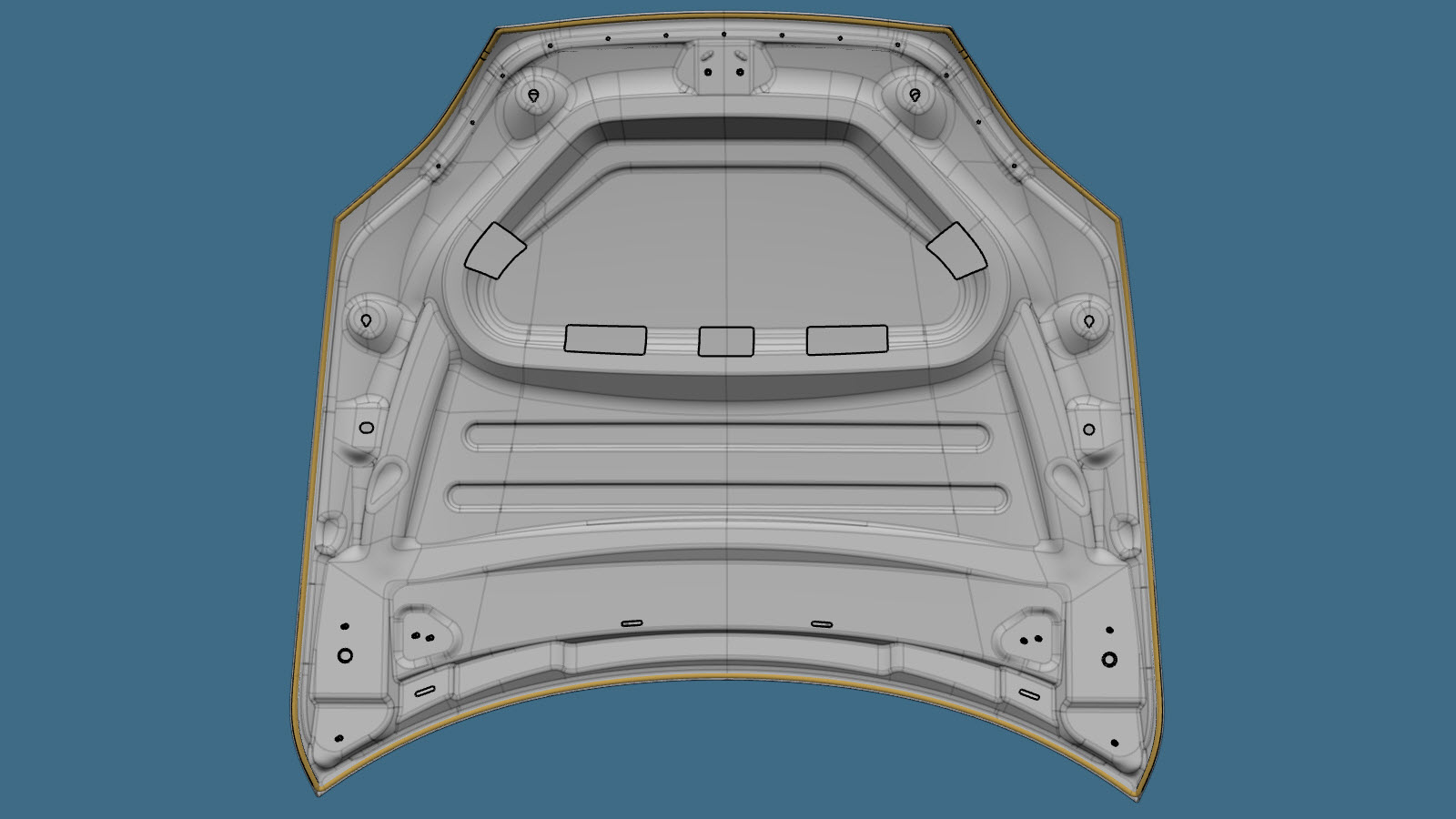

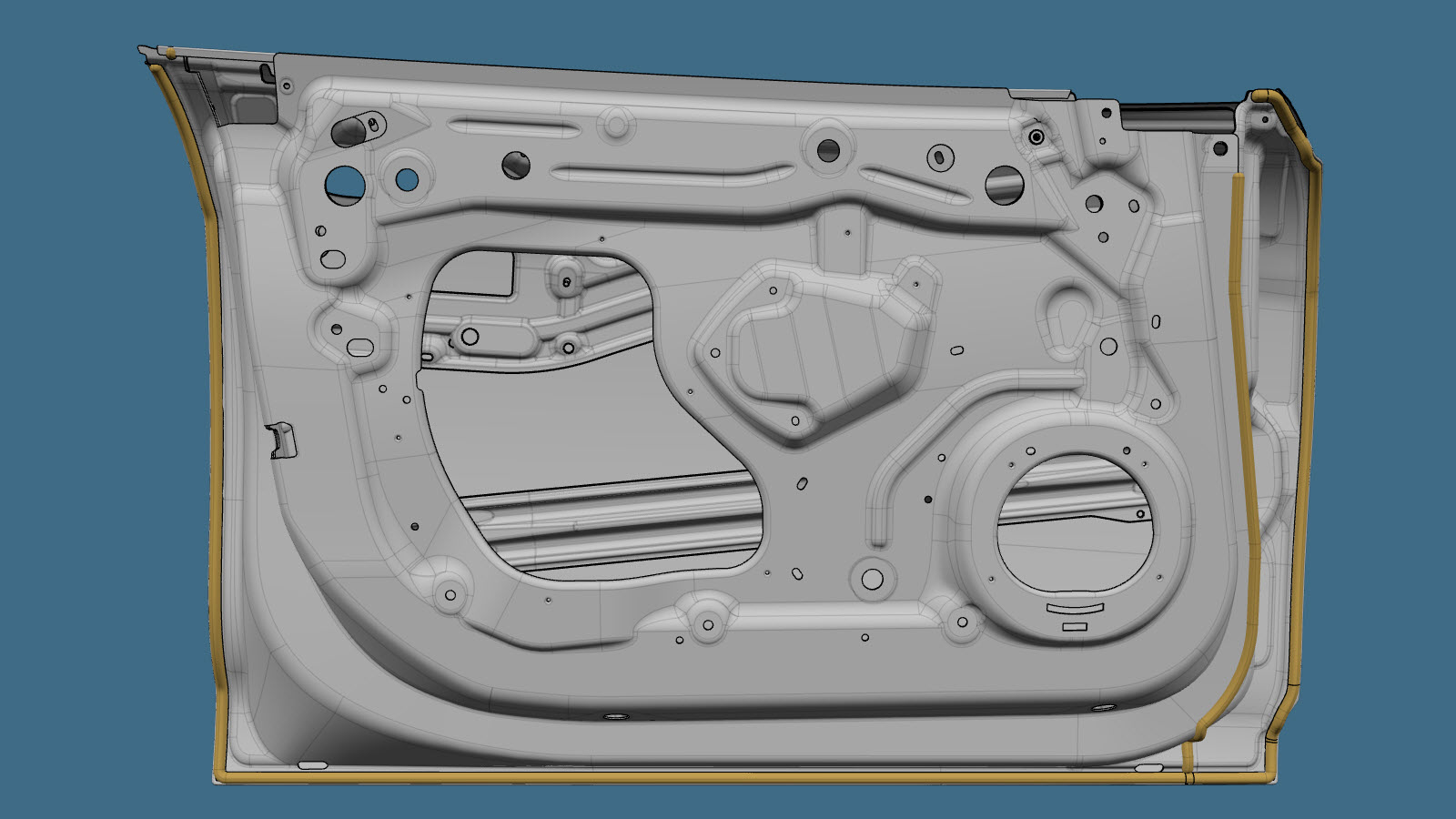

Tableau 6. Fermetures
