Extérieur du passage de roue (complet) (véhicules fabriqués après le 17 février 2022)
Code de correction :
10101918002
10101918102
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.
Informations relatives à la réparation
- La section Procédure de réparation de cette procédure contient les informations nécessaires au remplacement de l’extérieur du passage de roue complet. Si vous remplacez la section arrière de l’extérieur du passage de roue (et non l’extérieur du passage de roue complet), utilisez la procédure Extérieur du passage de roue (section) (véhicules non construits pour l’Amérique du Nord).
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|
| 1 | PANNEAU EXTÉRIEUR DU PASSAGE DE ROUE (extérieur du passage de roue) | |
| 14 | Rivets de structure à tête ampoulée de 6,5 mm | |
| 6 | Rivet à tête fraisée, 4,8 mm court | |
| 2 | Rivet fluotourné S28 | |
| 1 | Rivet fluotourné S38 |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez la partie nécessaire du Cô extérieur de la carrosserie (véhicules construits le 17 février 2022 et avant) pour exposer le composant sous-jacent à remplacer.
-
Retirez Renfort de montant C.
-

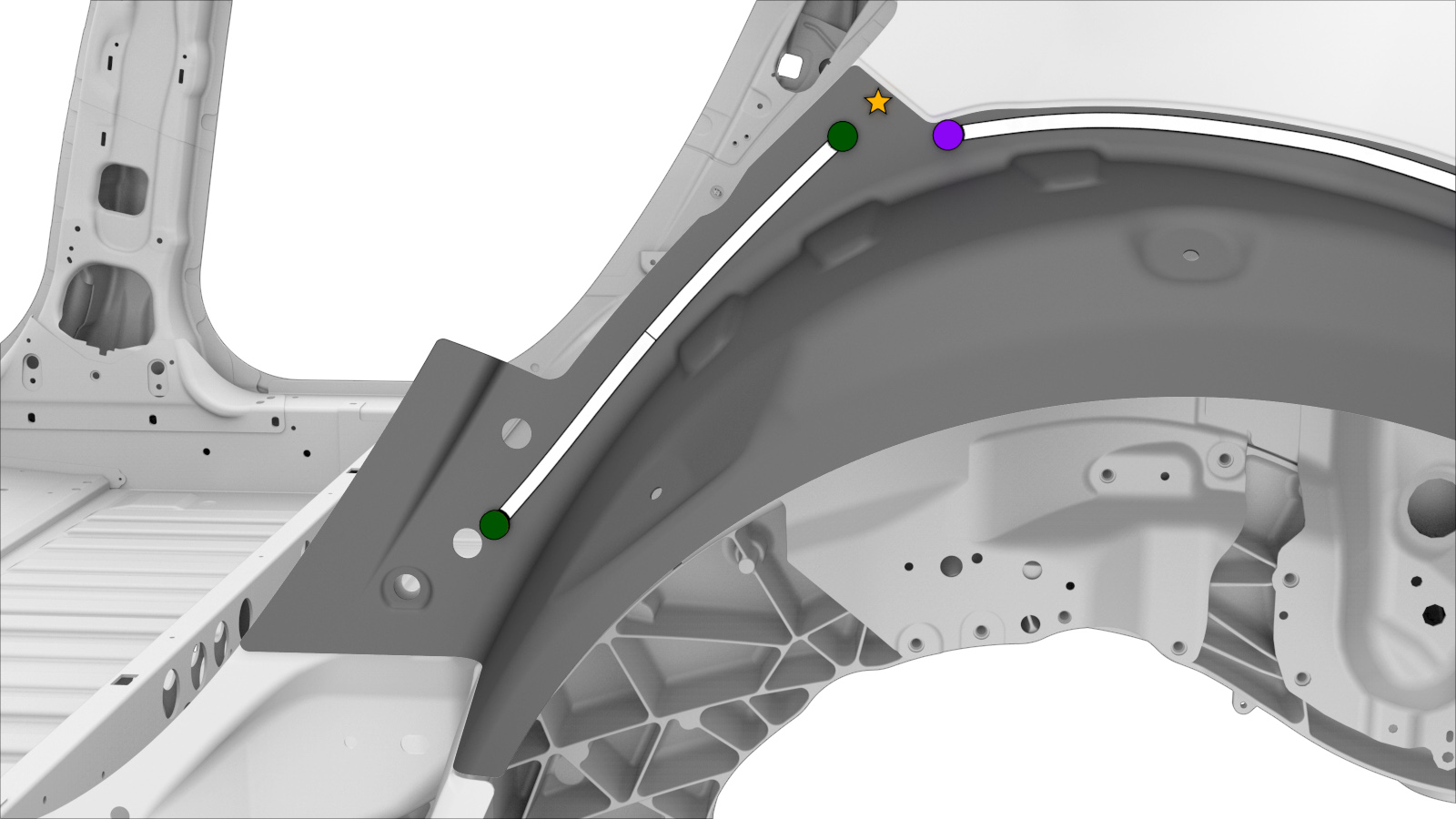

Retirez le composant d’origine.
ou Points de soudure d’usine
-
Préparation en vue de l’installation.
RemarqueUn X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
ou Rivets de structure à tête ampoulée, 6,5 mm
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
- Installez le ou les nouveaux composants.
-
Installez le (ou la) Renfort de montant C.
-
Installez la fixation comme indiqué.
-
Installez la partie nécessaire du Cô extérieur de la carrosserie (véhicules construits le 17 février 2022 et avant) qui a été retirée pour exposer le composant à remplacer.
- Effectuez toutes les opérations après réparation nécessaires.
