Ensemble tour d’amortisseur (avant)

Code de correction : 10101005802 10101005702 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Liste des pièces

Quantité Description Image/notes
1 ASY -SHOCK TOWER FRT (Ensemble de la tour d’amortisseur avant)
21 Rivets de structure haute résistance, 6,5 mm
5 Rivets de structure à bride
1 Boulon, tête Torx , T2000,M8X1.25-28 Numéro de pièce Tesla 1621839-00-B.
1 Boulon BLT,BF,M8-1.25x25,[109],G1009,NJ Numéro de pièce Tesla 1994894-00-A.
2 Boulon , SCR,M10-1.50X25,HF,MPNT,STL10.9,ZNC,PTCH Numéro de pièce Tesla 1004383-00-C.
2 Boulon M8x1.25-31 Numéro de pièce Tesla 1660843-00.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez Poutre-caisson intérieure.
  2. Retirez Plancher de siège de première rangée (section).
  3. Retirez la partie nécessaire du Ensemble du montant à charnière.
  4. Retirez le composant d’origine.

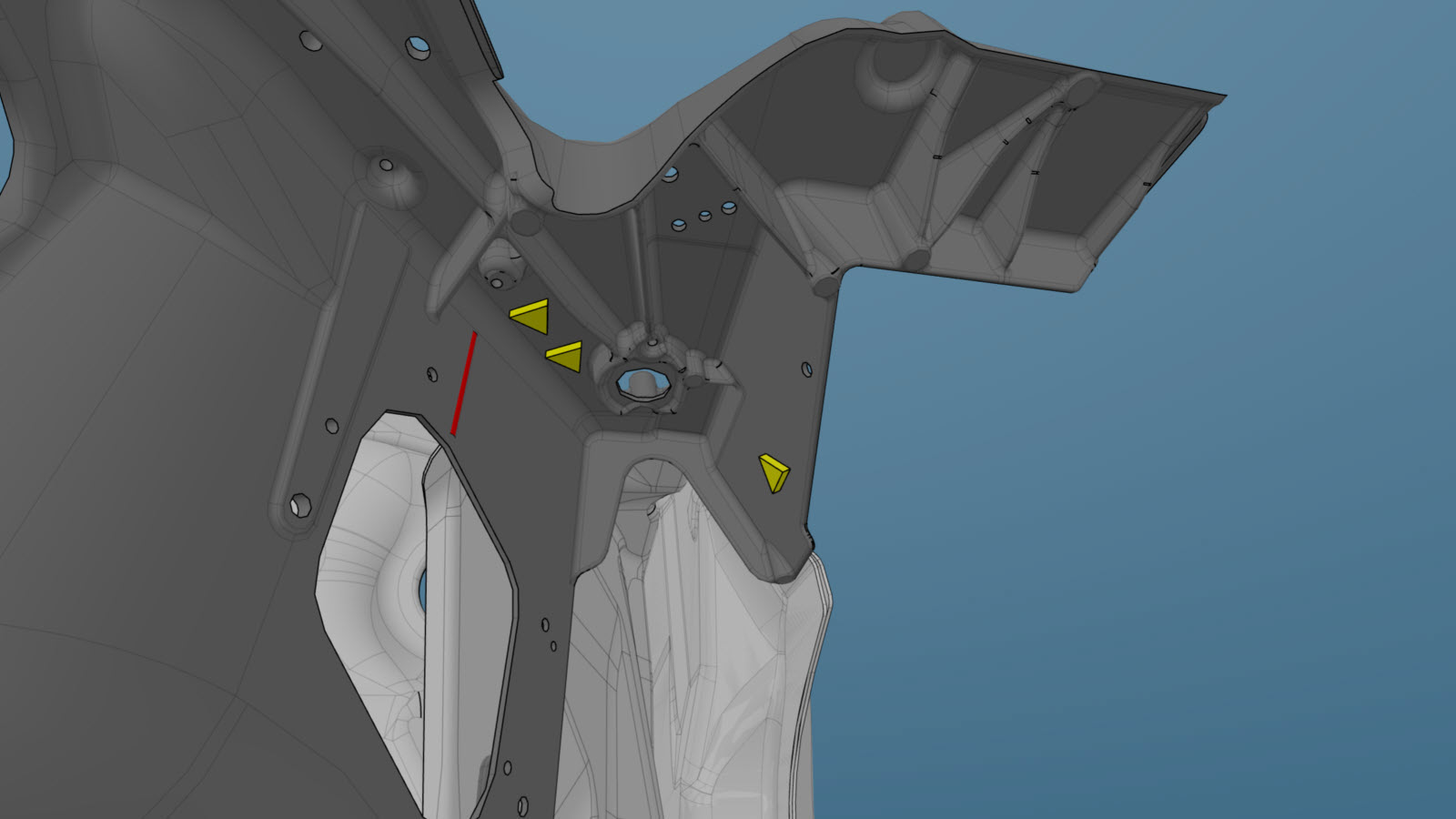

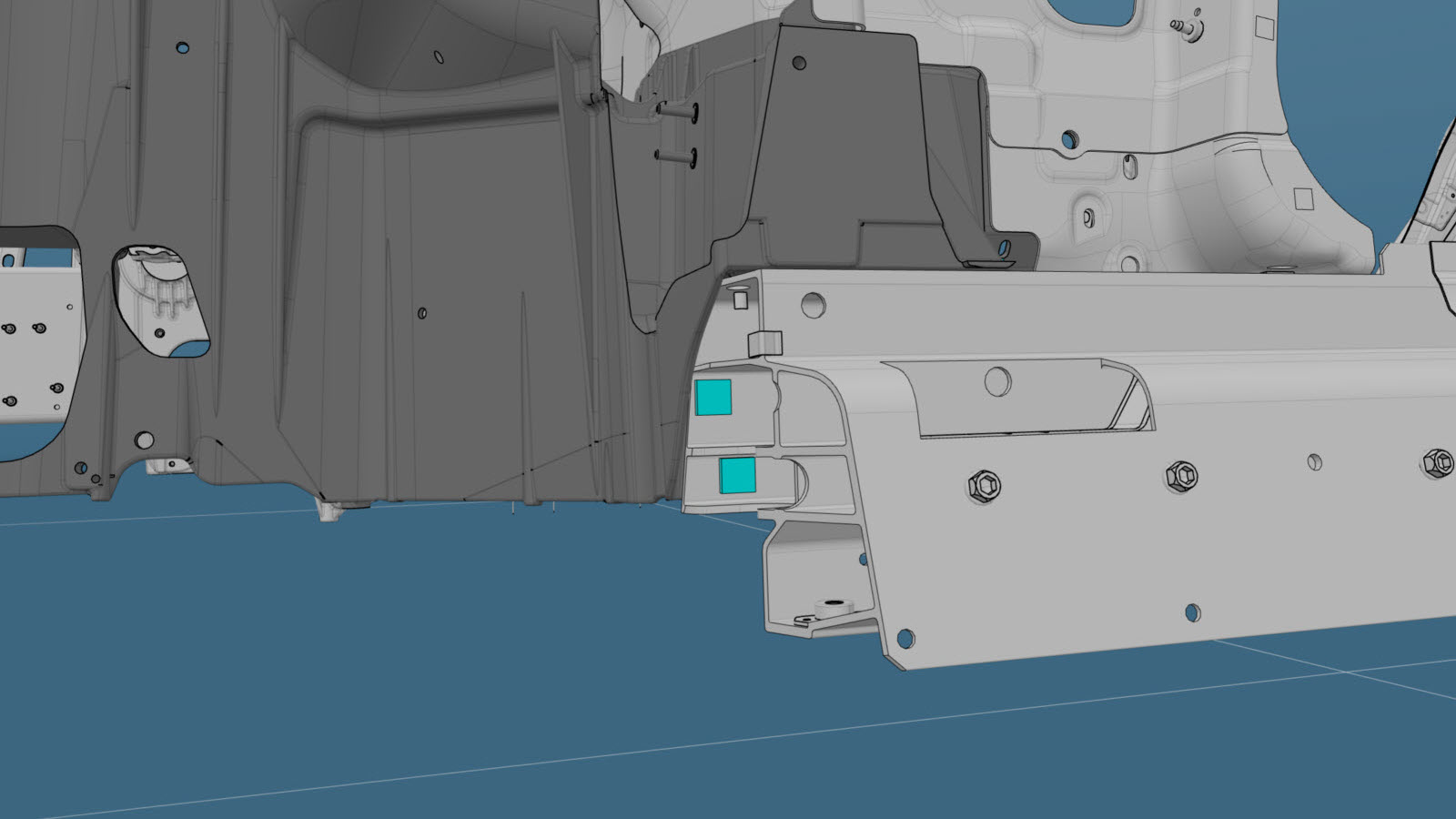

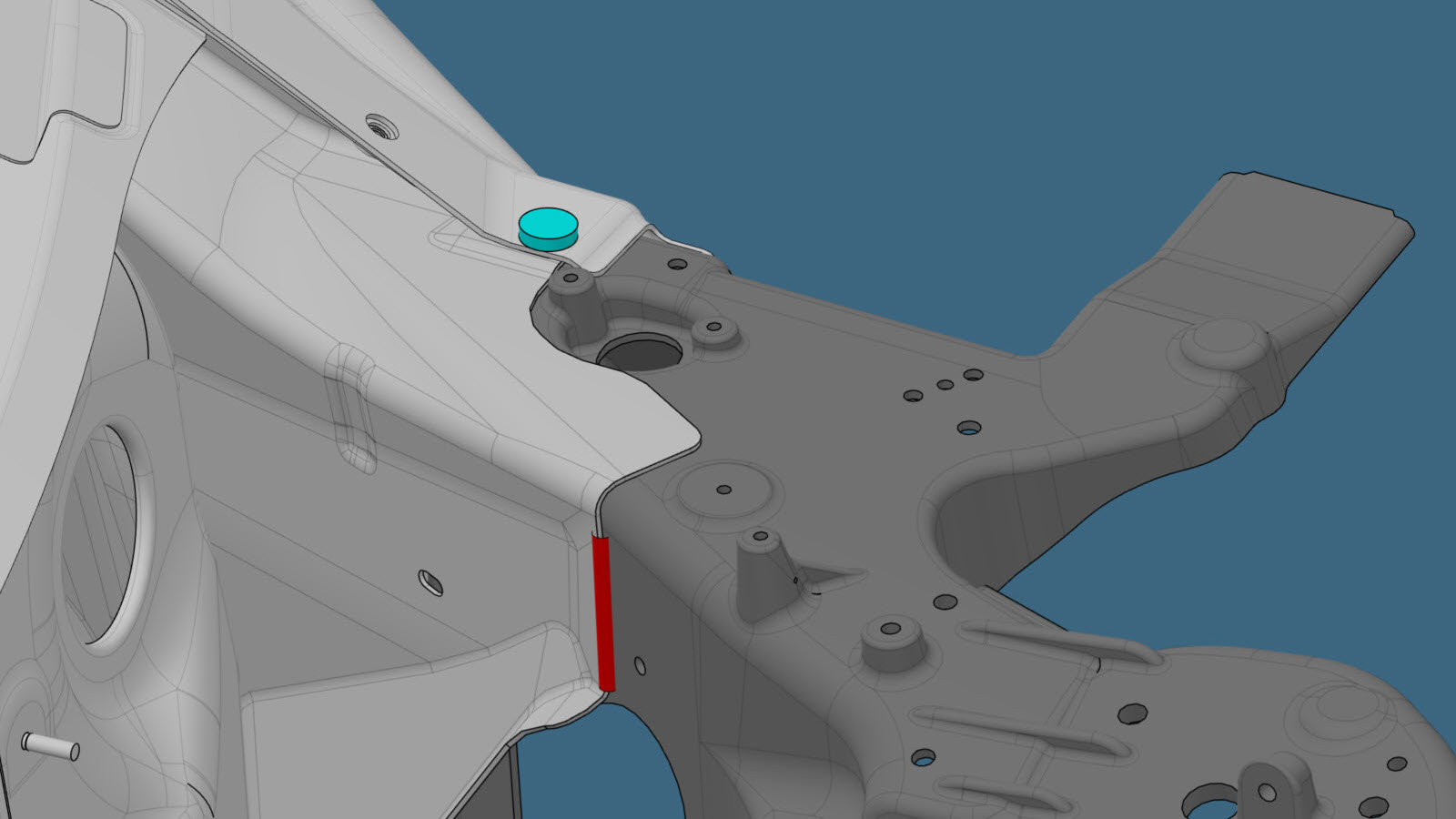

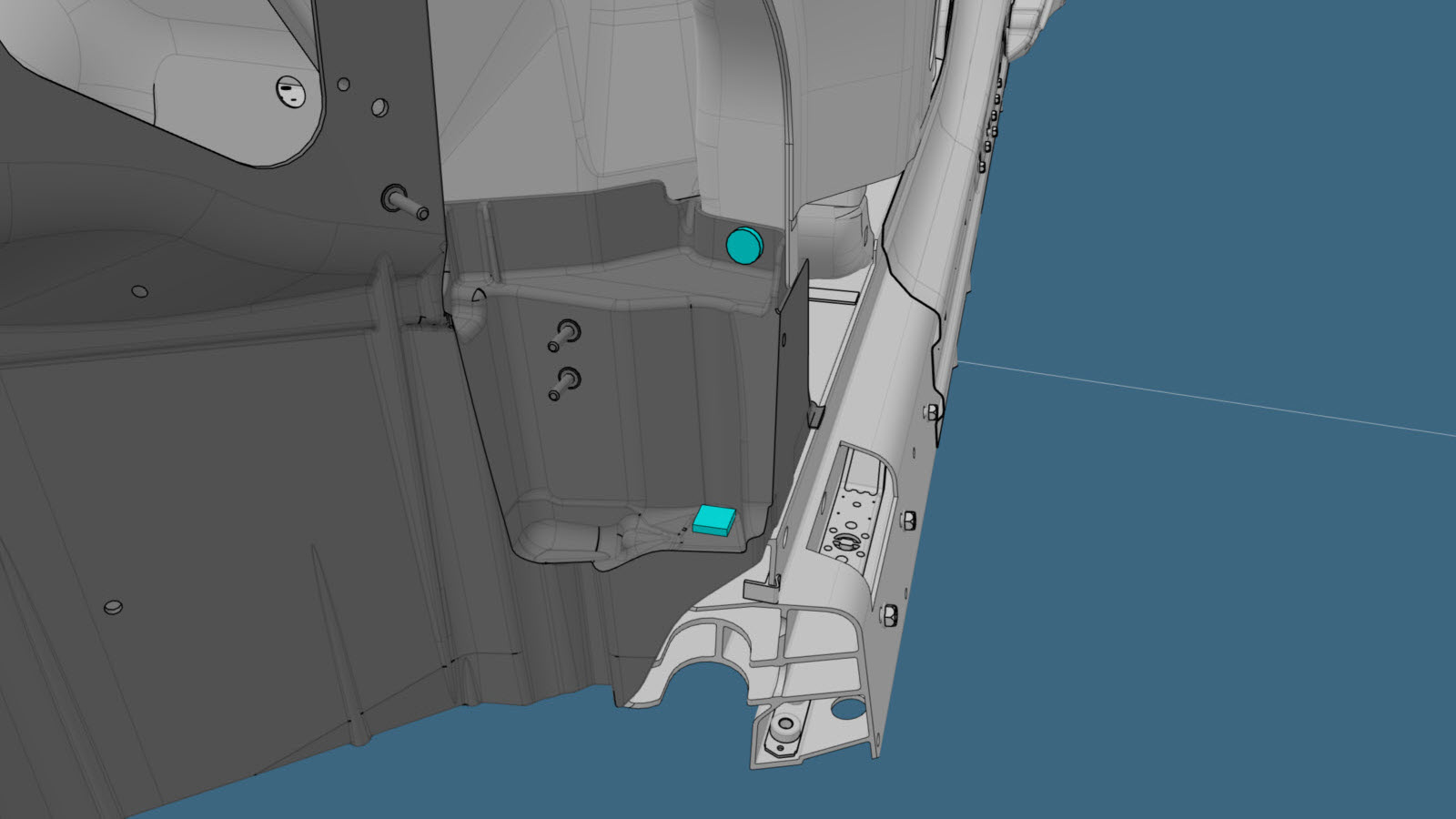

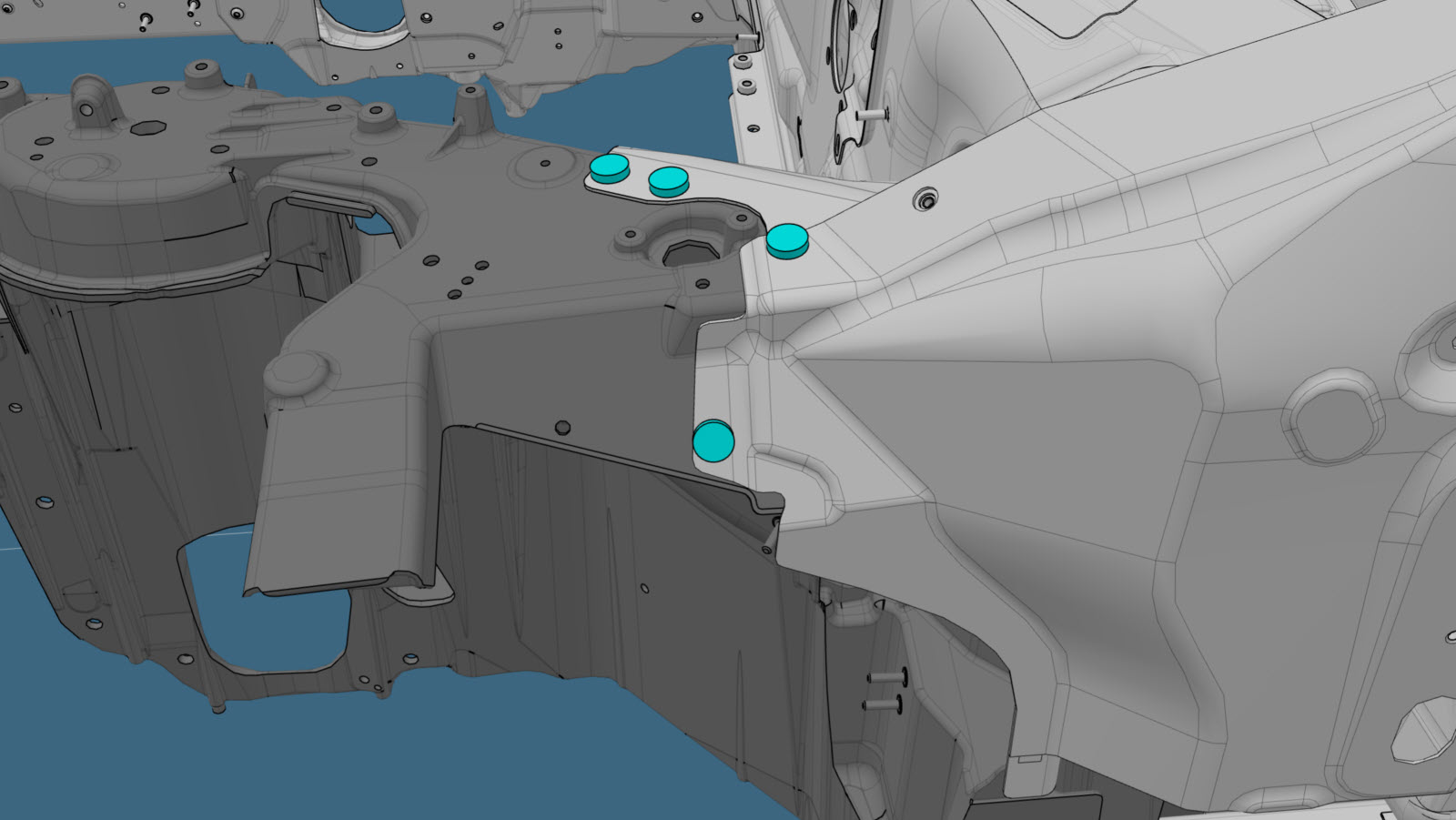

    ou Rivets auto-perceurs d’usine

    ou Points de soudure d’usine

    ou Percer à travers les points de soudure d’usine
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

    ou Rivets de structure d'usine

    ou RIVTAC

    ou Boulons

    ou Boulon, tête Torx

    Soudure MIG

  5. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

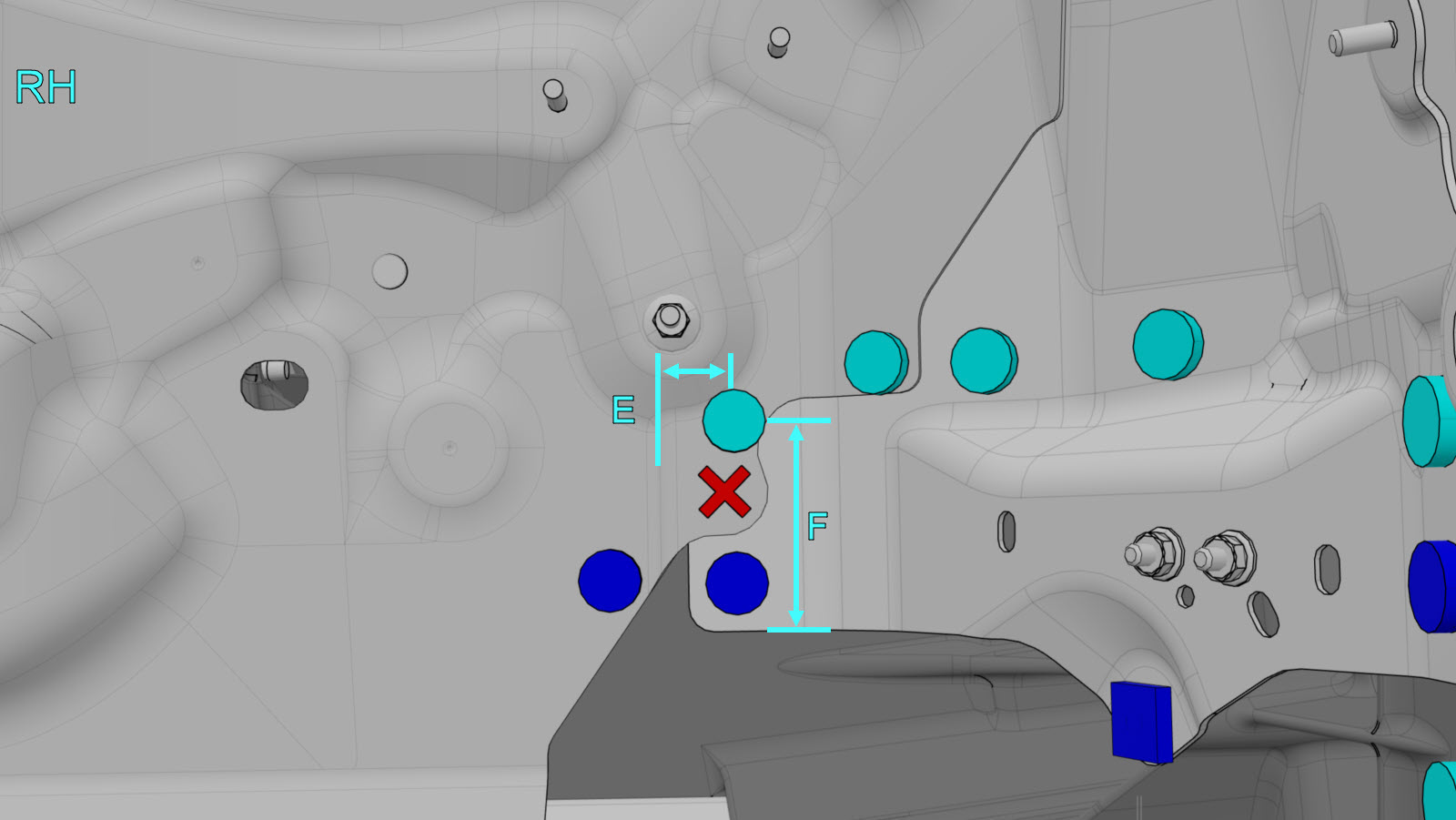

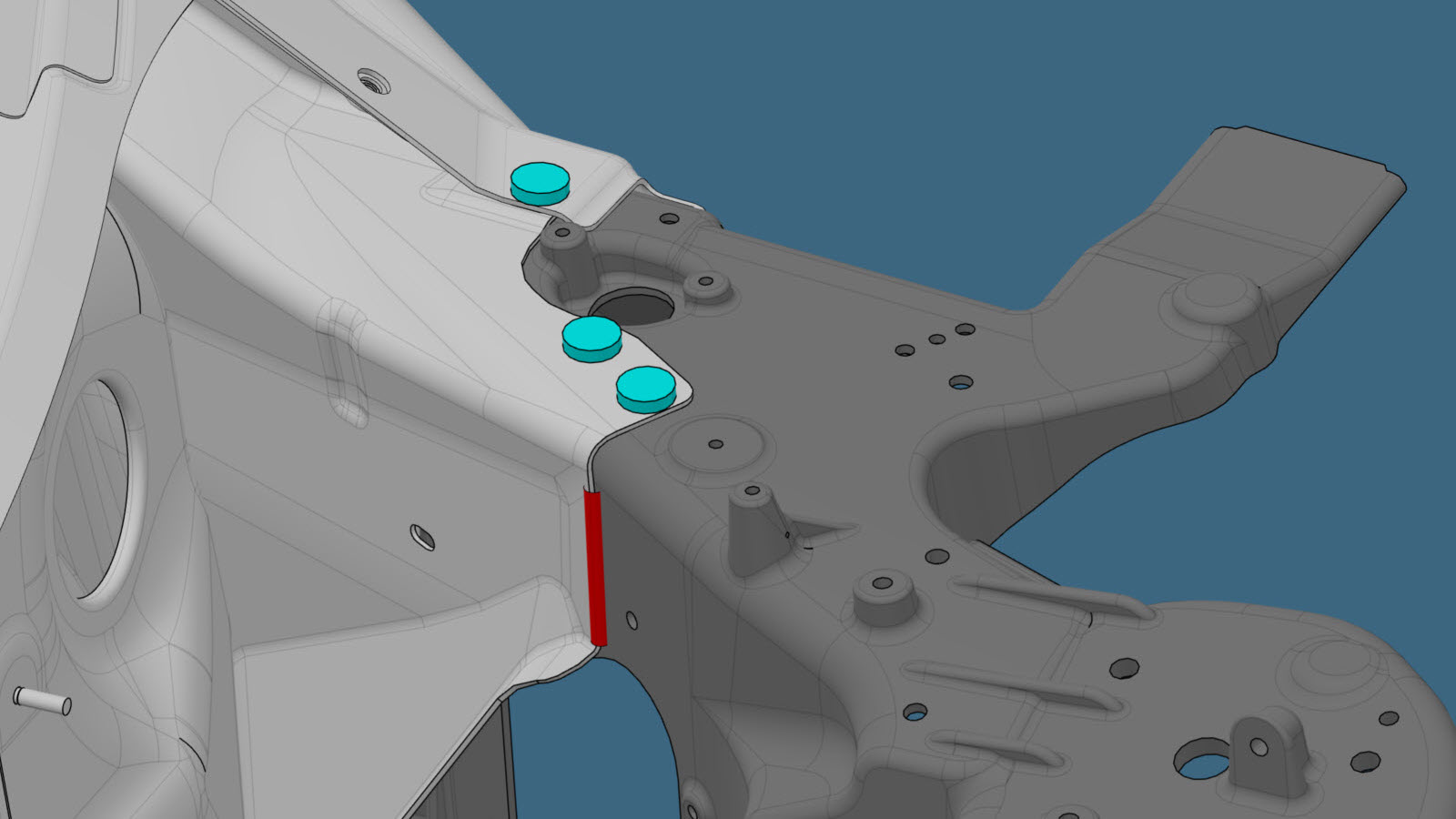

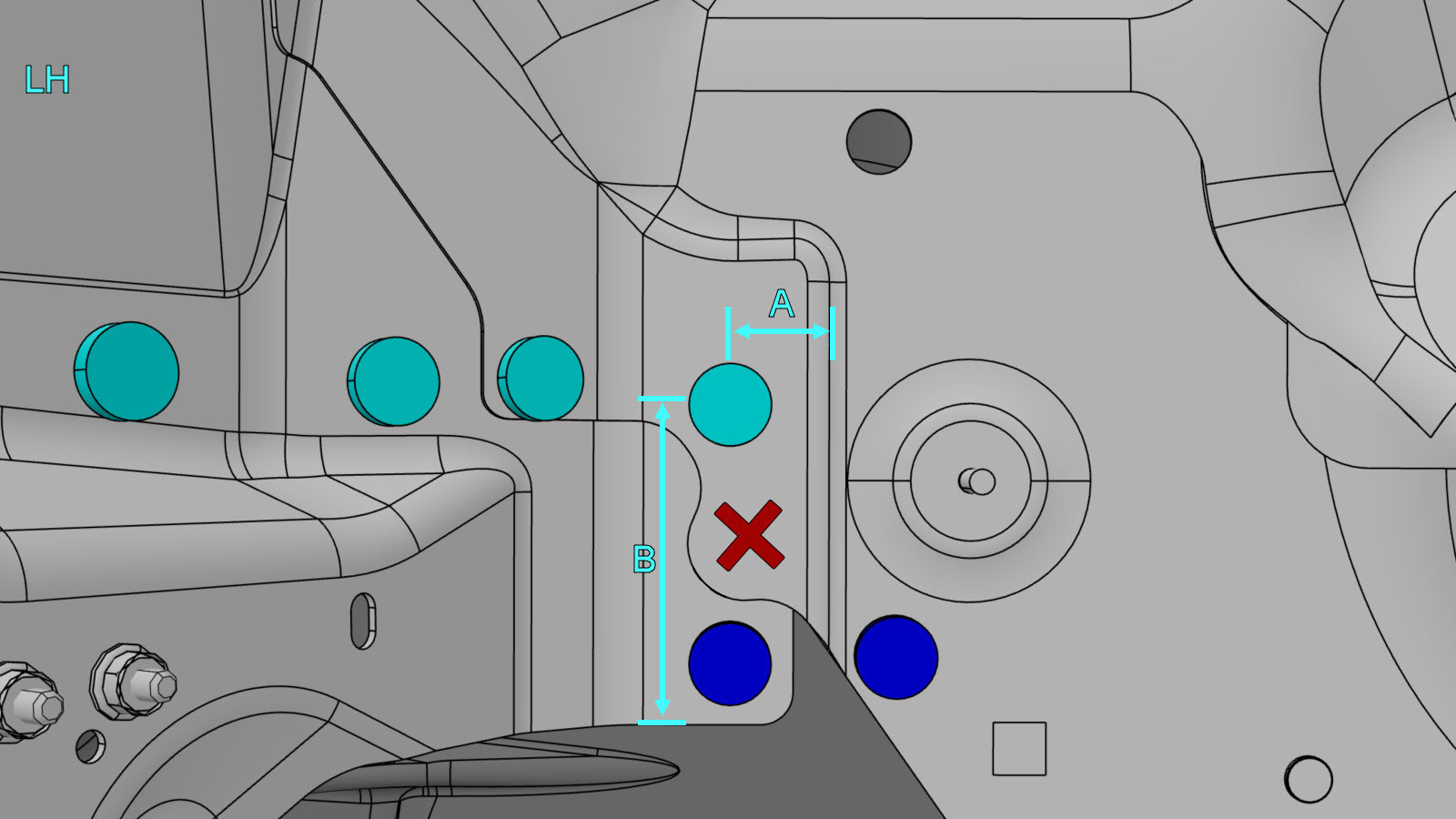

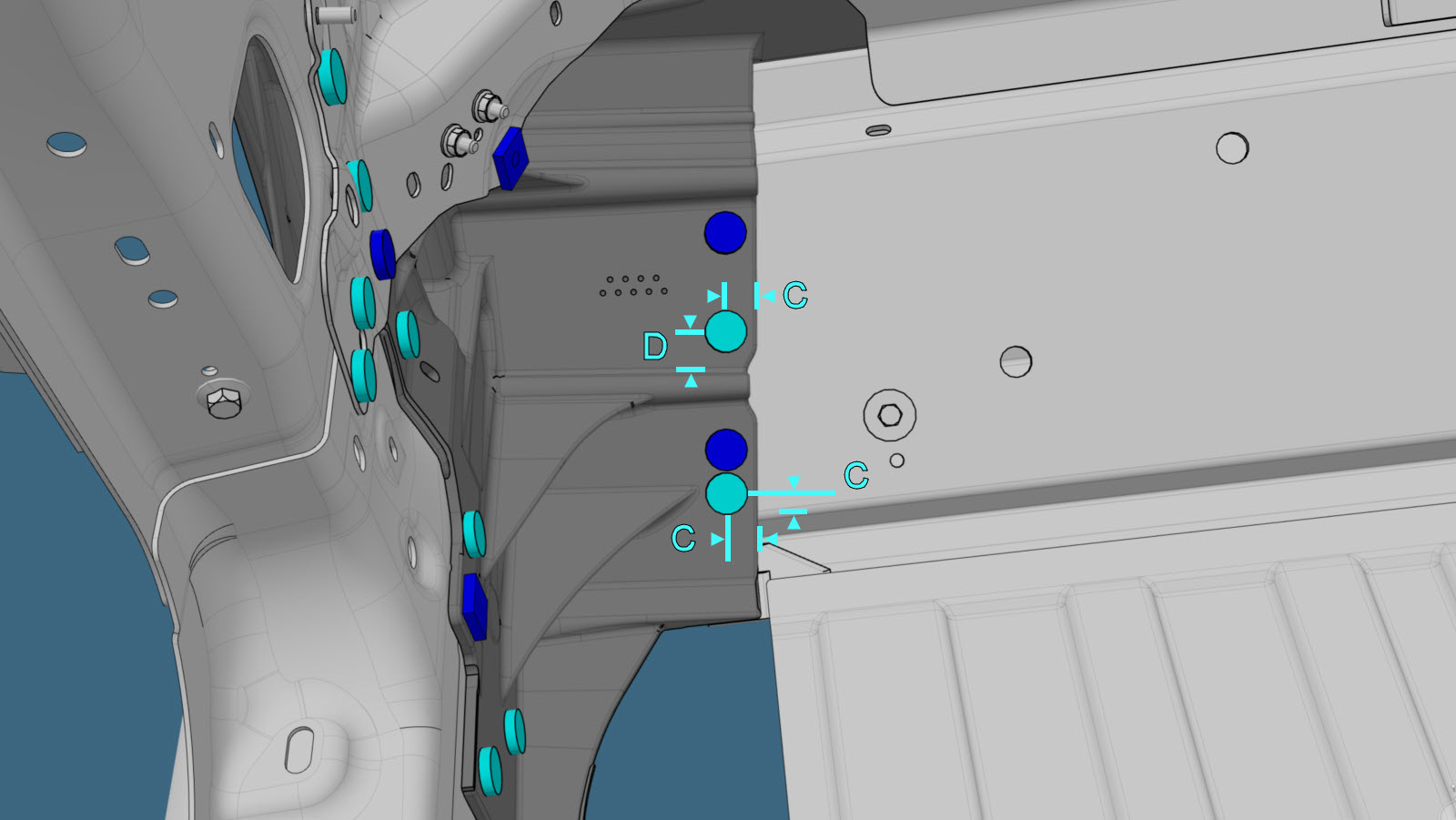

    • Ligne/point de référence
    ou Rivets de structure haute résistance, 6,5 mm
    • A = 23 mm
    • B = 79 mm
    • C = 15 mm
    • D = 20 mm
    • E = 24 mm
    • F = 67 mm

    ou Rivets de structure à bride, 6,5 mm

    ou Boulons

    ou Boulon, tête Torx

    Soudure MIG

  6. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  7. Installez le ou les nouveaux composants.
    Serrez les fixations comme suit :
    • T2000, boulons M8X1,25-28 , numéro de pièce 1621839-00-B : 30 Nm.
    • BLT,BF, boulons M8-1,25x25,[109],G1009,NJ , numéro de pièce 1994894-00-A : 30 Nm.
    • SCR, boulons M10-1,50X25,HF,MPNT,STL10.9,ZNC,PTCH , numéro de pièce 1004383-00-C : 45 Nm.
    • Boulons M8x1,25-31 , numéro de pièce 1660843-00 : 30 Nm.
  8. Effectuez une soudure MIG.

    Soudure MIG

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    Pour préserver l’intégrité du véhicule en cas d’accident, utilisez exclusivement les fils de soudure approuvés et une soudeuse GMA approuvée pour effectuer des soudures GMA sur des véhicules Tesla. Reportez-vous à Soudeuses GMA (soudage à l'arc sous protection gazeuse) et fil de soudage approuvés pour de l'information sur les soudeurs et fils de soudure MIG approuvés.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Avant de procéder à une soudure MIG, effectuez une soudure d’essai à l’aide d’un matériau de même épaisseur et de même type pour vous assurer que les réglages de l’équipement de soudure permettent d’obtenir un joint satisfaisant.
  9. Installez le (ou la) Poutre-caisson intérieure.
  10. Installez le (ou la) Plancher de siège de première rangée (section).
  11. Installez le (ou la) Longeron de châssis avant.
  12. Installez le (ou la) Support de charnière de capot.
  13. Effectuez toutes les opérations après réparation nécessaires.
