Rail arrière (moulé) avec section de passage de roue

Liste des pièces

Quantité Description Image/notes

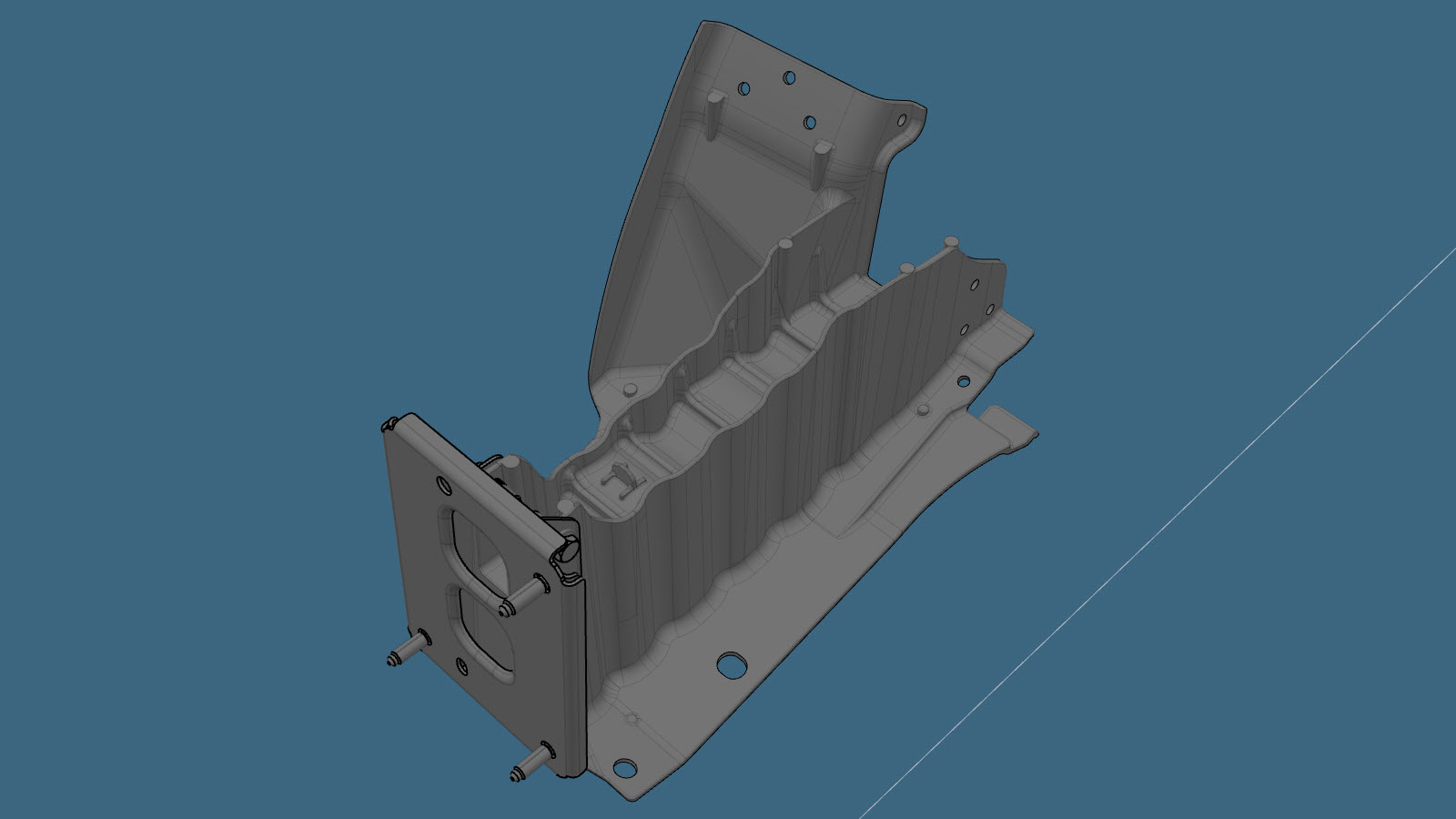

1 ENSEMBLE - MOULAGE DE LARGE SECTION DE RAIL ARRIÈRE (rail avec section de passage de roue)

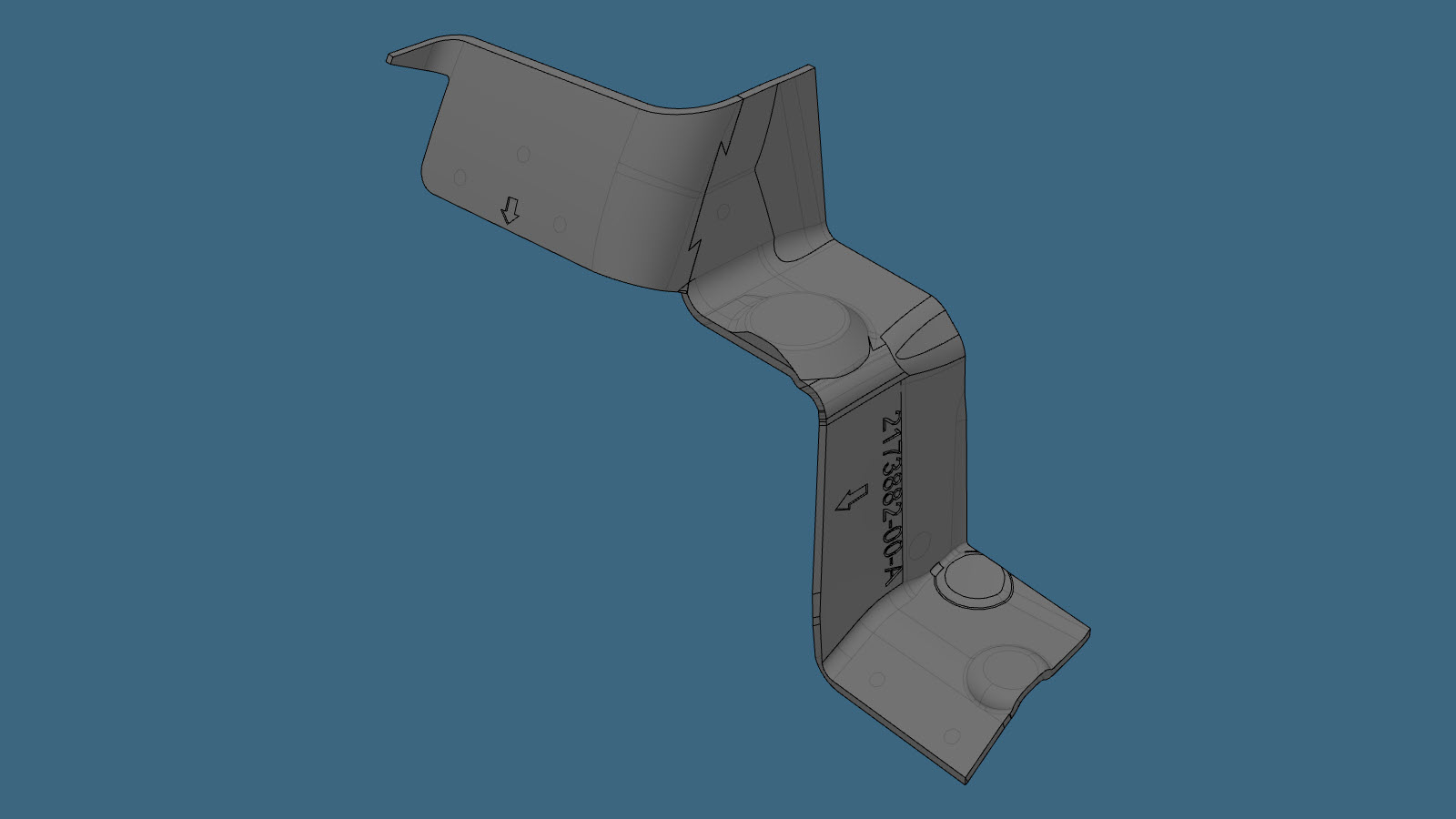

1 Gabarit de ligne de coupe large du modèle Y RUB gauche

Numéro de pièce Tesla 1004969-00-A.

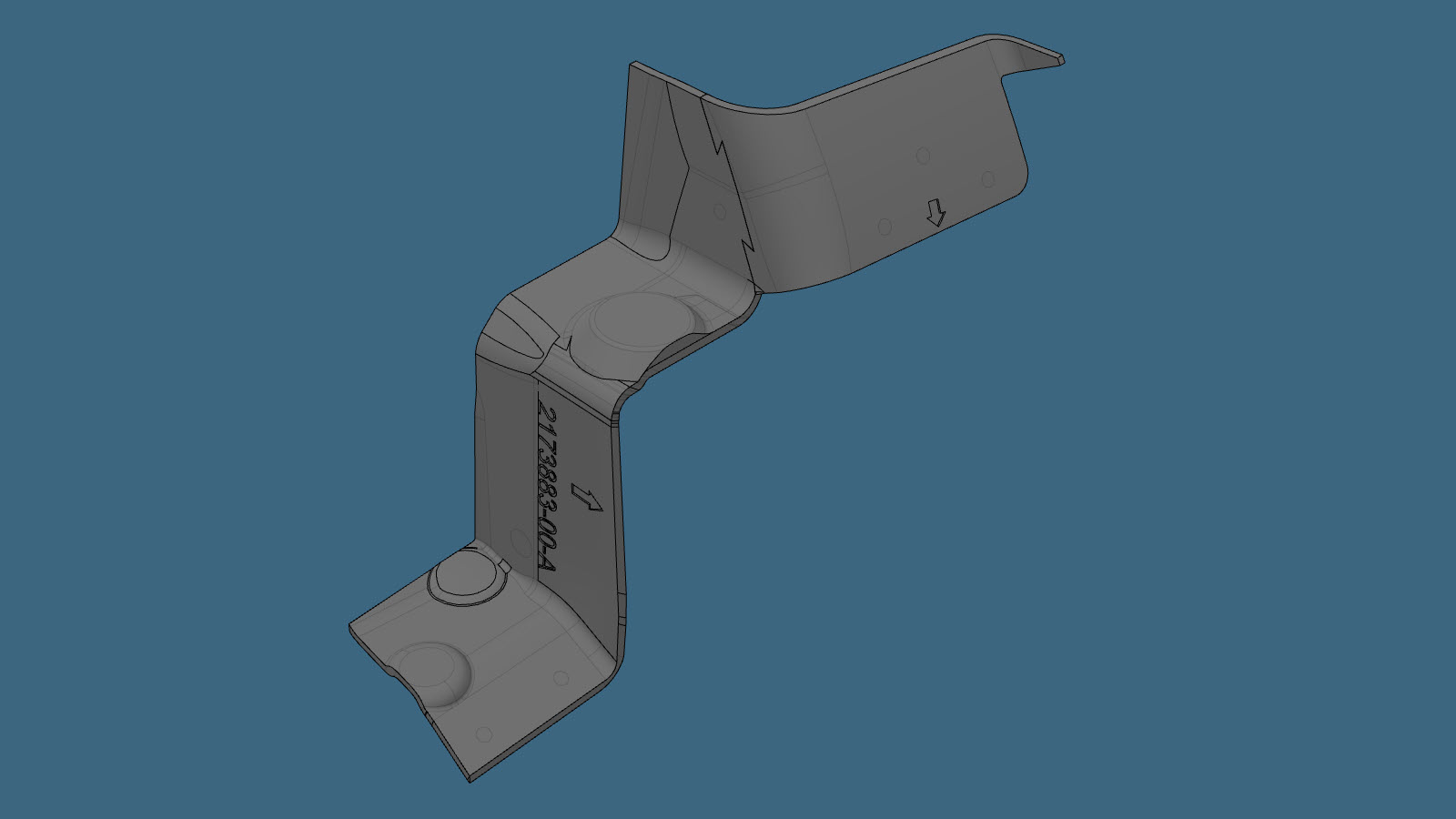

1 Gabarit de ligne de coupe large du modèle Y RUB droit

Numéro de pièce Tesla 1004969-00-A.
2 Rivets de structure haute résistance, 6,5 mm
1 Rivets de structure à tête fraisée, 6,5 mm
1 PIÈCE DE FEUILLE DE BUTYLE 300 X 150 x 2  MM (pièce de feuille de butyle) Numéro de pièce Tesla 1004969-00-A.
9 Boulon , M8-1.25x40,[109],G0110,SM Numéro de pièce Tesla 1621075-00-A.
9 Écrou , HF, M8-1,25,[10],ZNNI,PTM Numéro de pièce Tesla 1111537-00-A.2.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 morceau).
  2. Retirez Support de l’aile (inférieur).

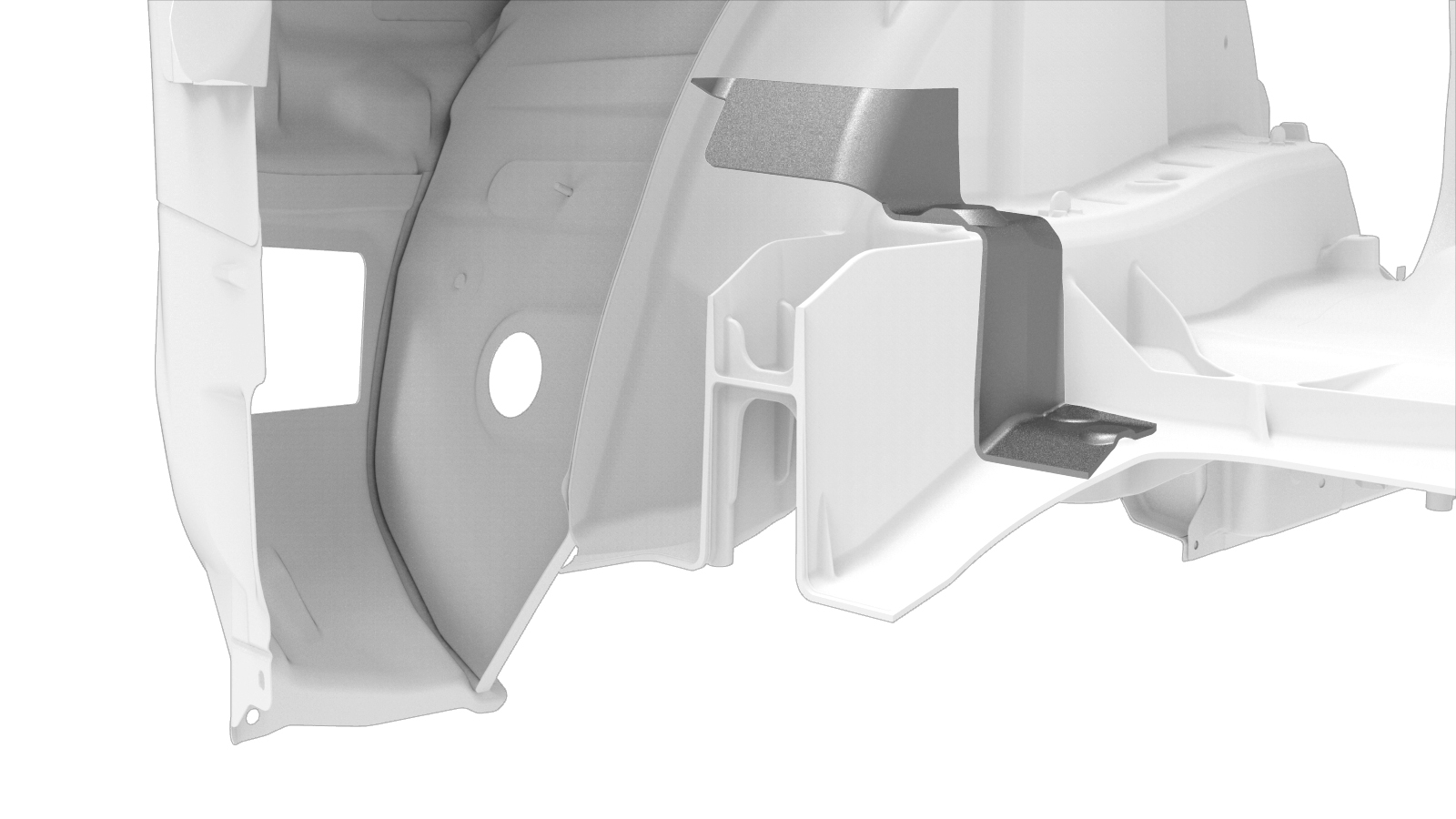

  3. Retirez le composant d’origine.

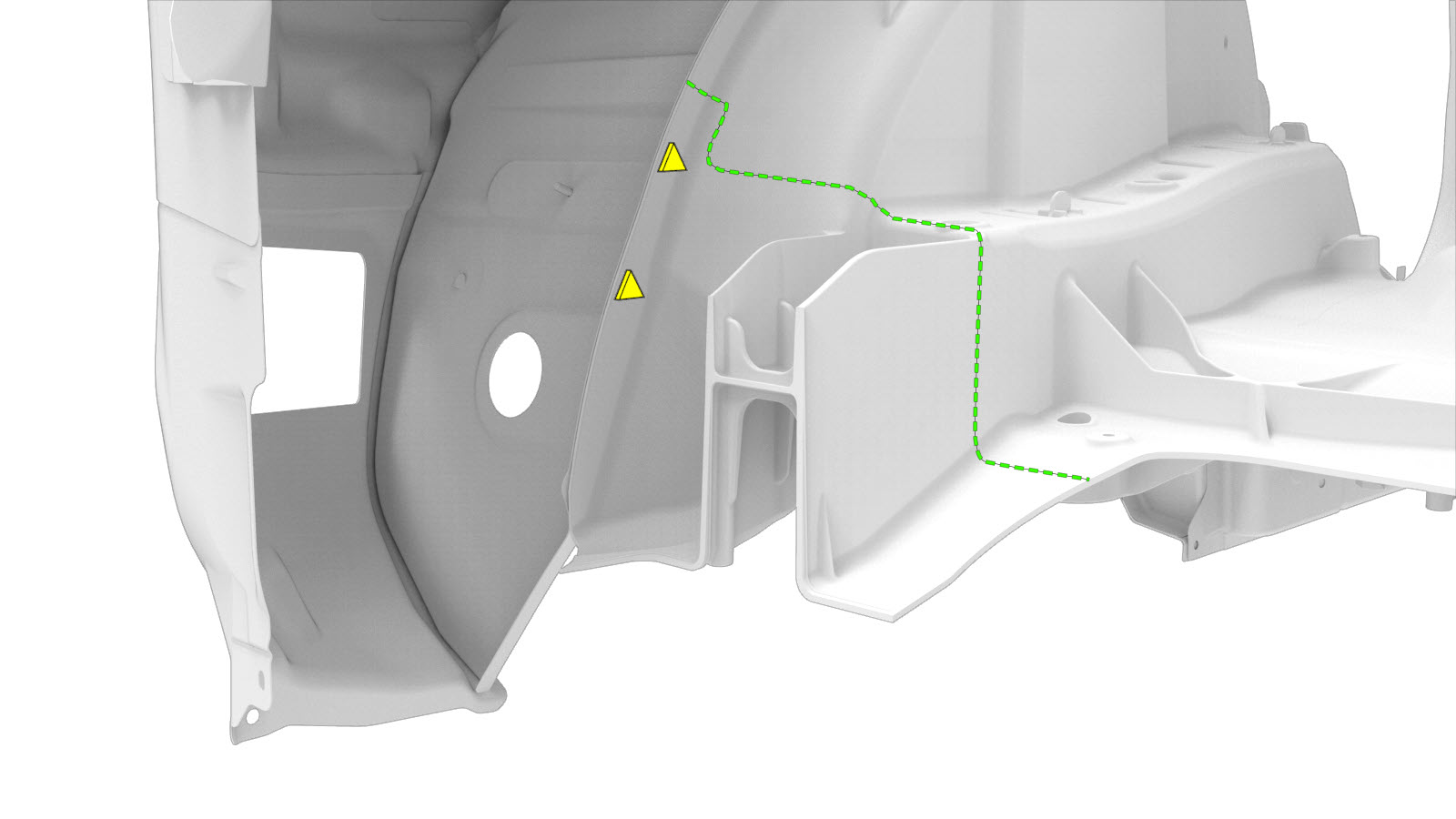

    Ligne de coupe
  4. Marquez la ligne de coupe sur le composant d'origine.
    Fixez le gabarit de ligne de coupe comme indiqué, puis marquez la ligne de coupe vers l'arrière du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Évitez d'endommager les gabarits afin de pouvoir les réutiliser.

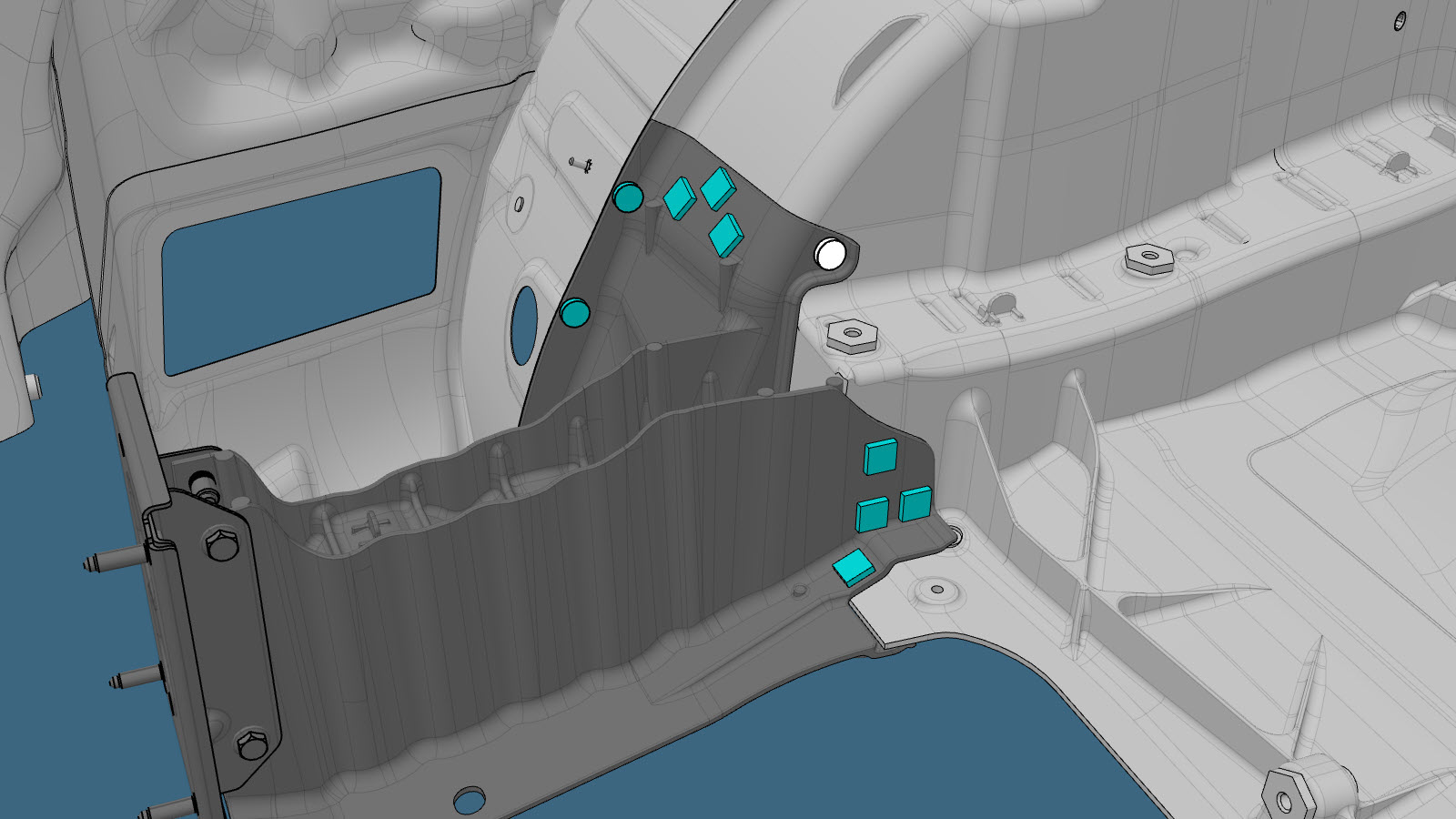

  5. Retirez le composant d’origine.

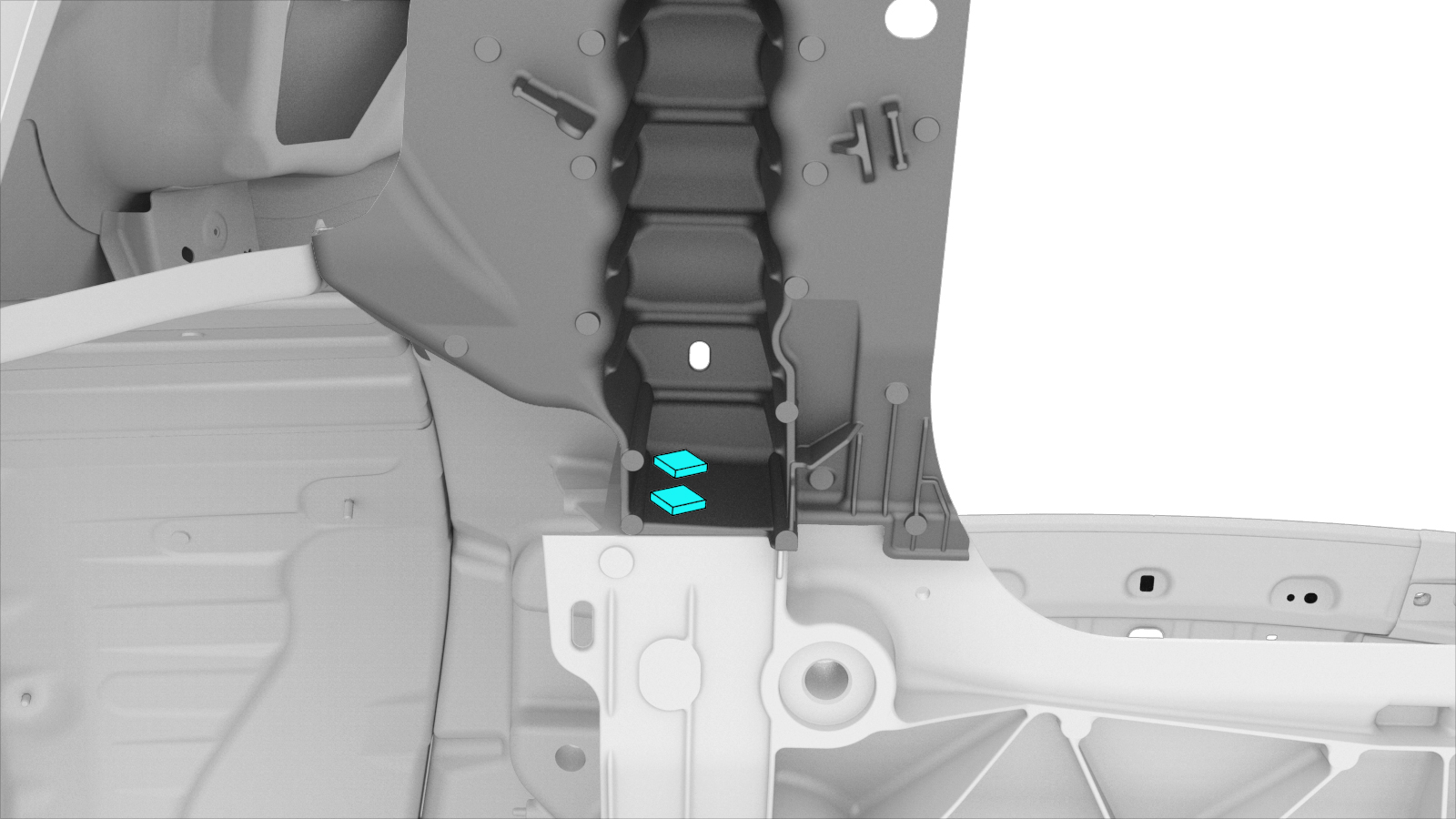

    ou Points de soudure d’usine
    Ligne de coupe
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Coupez le plus près possible du bord arrière de la ligne de coupe marquée sur le composant original.

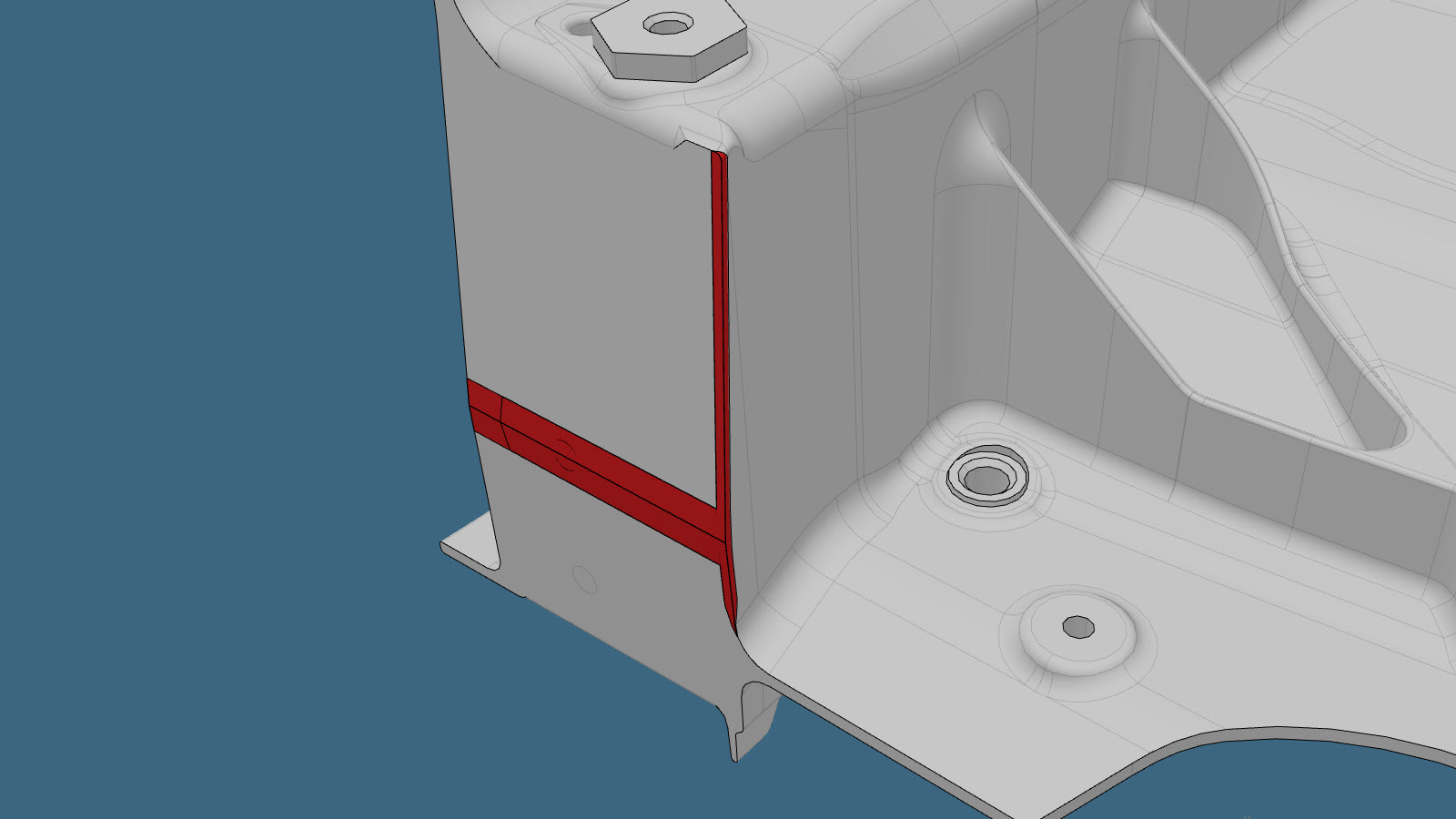

  6. Coupez le composant original tel que nécessaire en retirant du matériau dans les zones indiquées en rouge.
    Minimisez le retrait de matériau durant le meulage et assurez-vous que tous les côtés sont lisses et adéquatement arrondis.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites en sorte que les espaces soient le plus petit possible.
  7. Préparation en vue de l’installation.
  8. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez un adhésif structural pour remplir tous les espaces entre le nouveau composant et le composant d'origine.
  9. Installez le ou les nouveaux composants.
    Serrez les boulons à 33 Nm.
  10. Installez le (ou la) Assemblage latéral du panneau arrière (pour soubassement de carrosserie moulé en 1 morceau).
  11. Installez le (ou la) Support de l’aile (inférieur).
    Informational PurposesAn informational icon, calling your attention
    Remarque

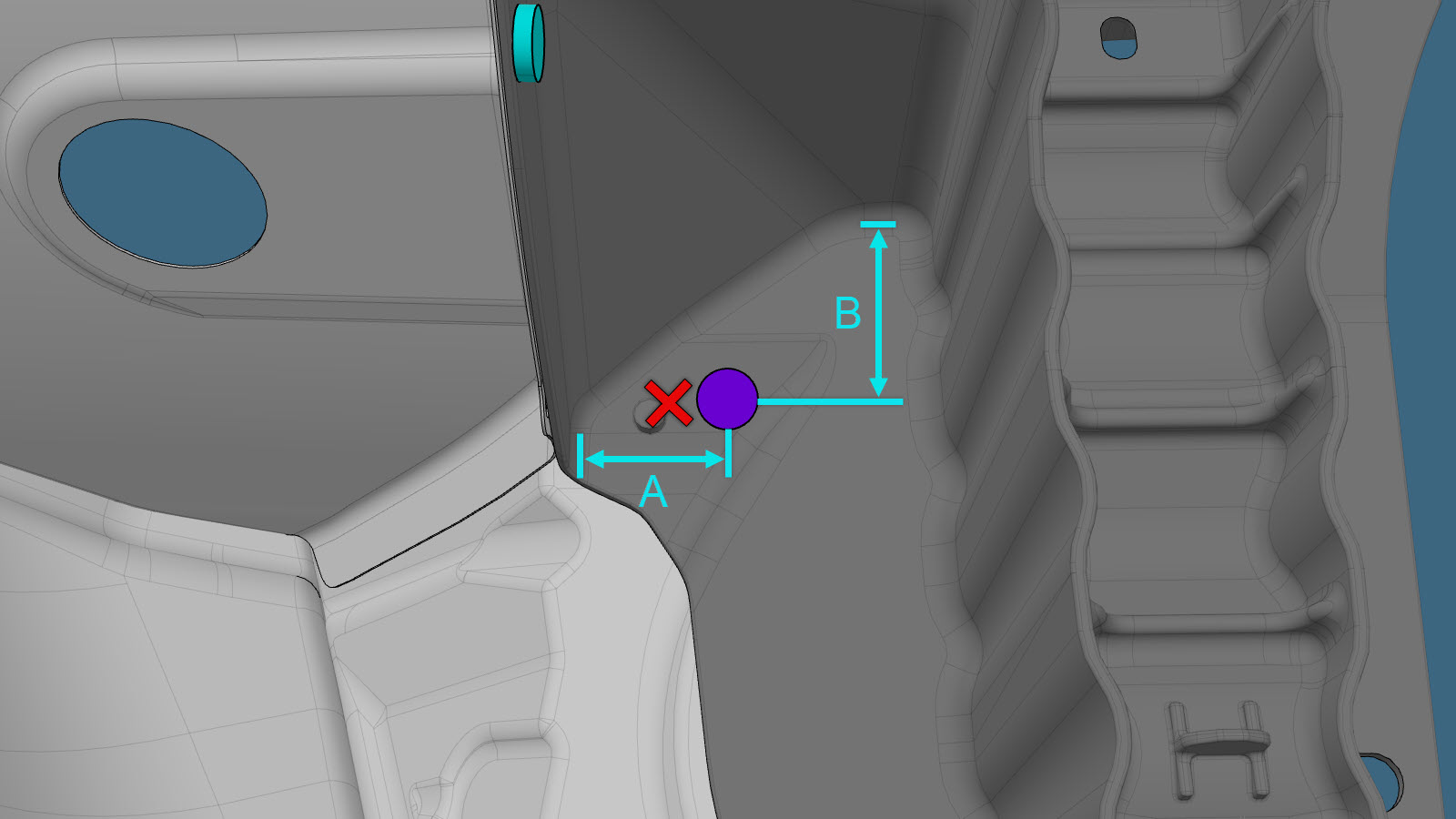

    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.
    ou Rivets de structure à tête ampoulée, 6,5 mm
    • A = 45 mm
    • B = 58 mm
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Déplacez la fixation indiquée à l'emplacement spécifié pour la procédure du support d'aile (inférieur) pour éviter tout conflit avec la goupille d'éjection.

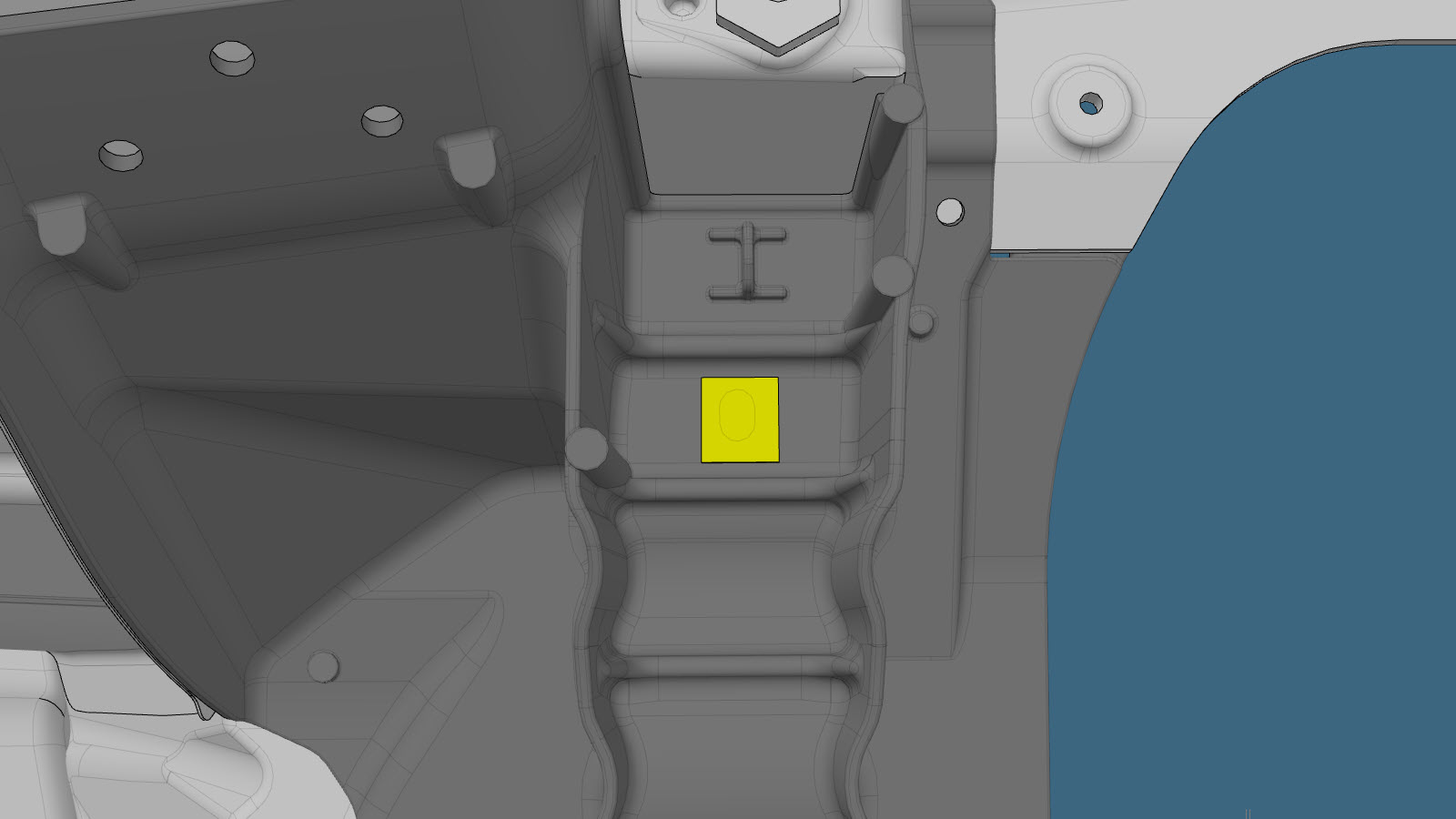

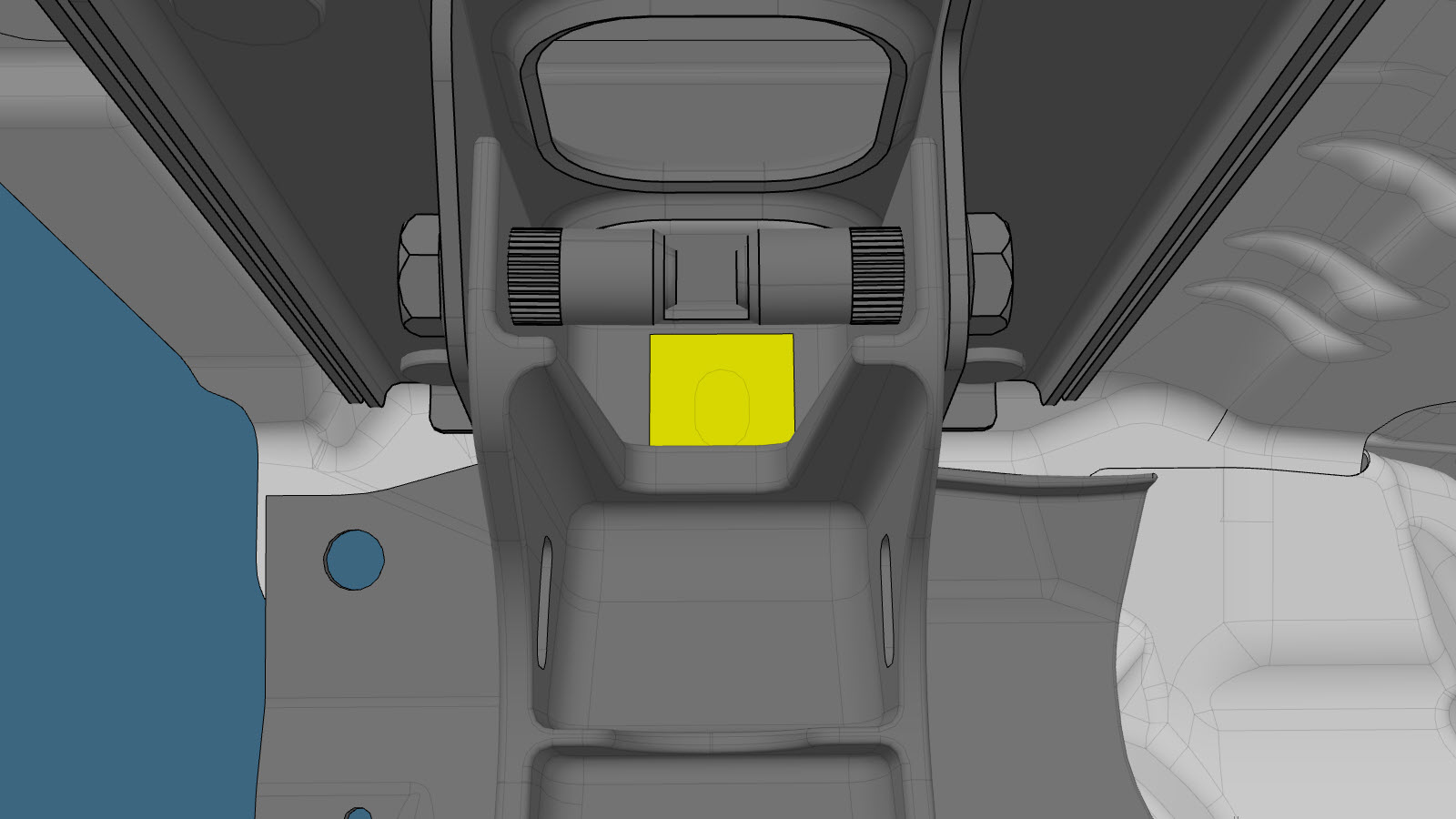

  12. Installez la pièce de butyle comme indiqué.
  13. Effectuez toutes les opérations après réparation nécessaires.
