Insertion du seuil latéral

Code de correction : 10100134002 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes

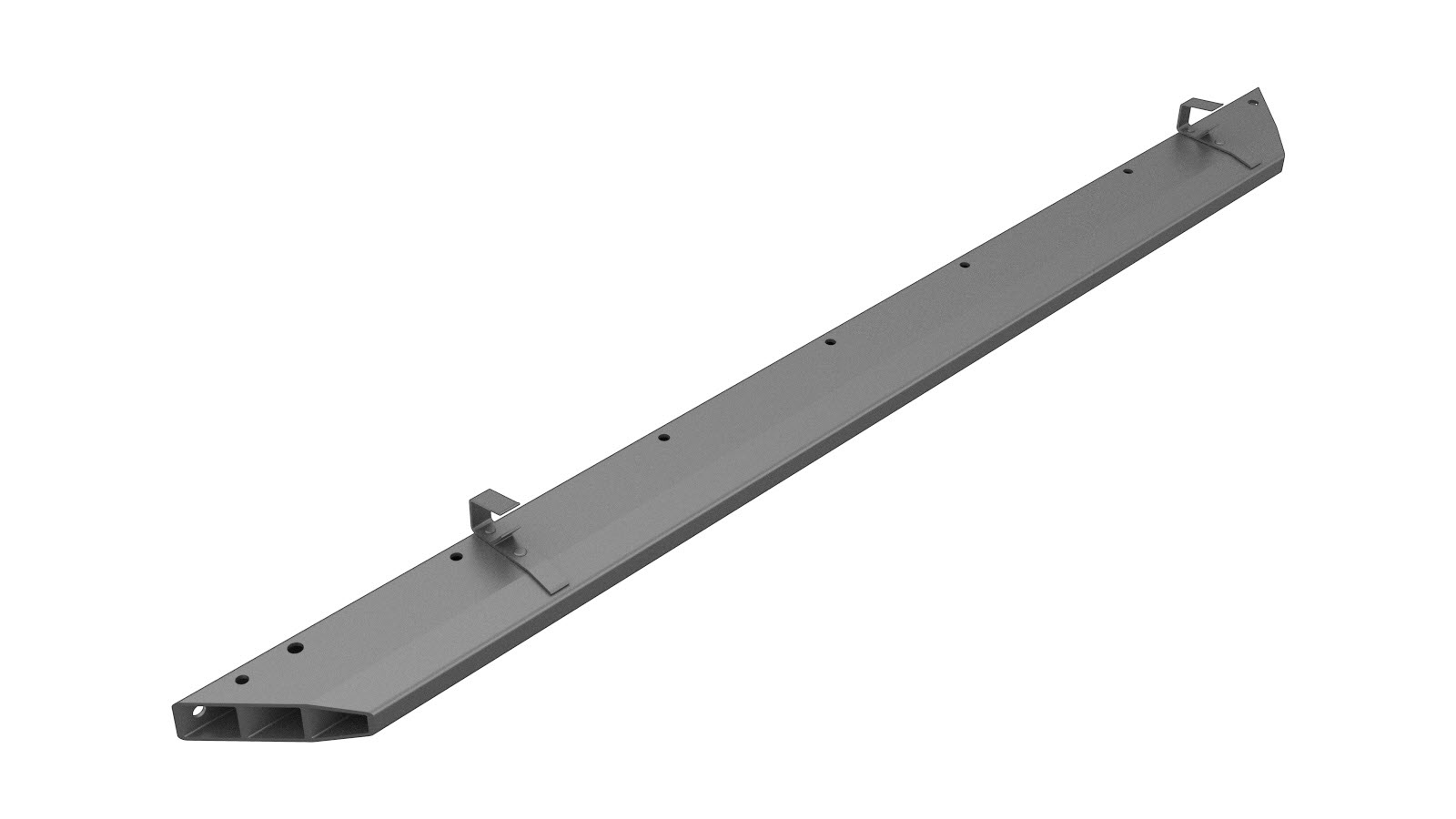

1	SUB-ASY - SIDE SILL INSERT LH - SP ou SUB-ASY - SIDE SILL INSERT RH - SP (sous-ensemble - insertion de seuil latéral gauche et droit)
1	Boulon BOLT&WSHR[FL],M8-1.25x32	Numéro de pièce Tesla 1119448-00-A.
1	Boulon , T2000,M8x1.25-30	Numéro de pièce Tesla 1637725-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

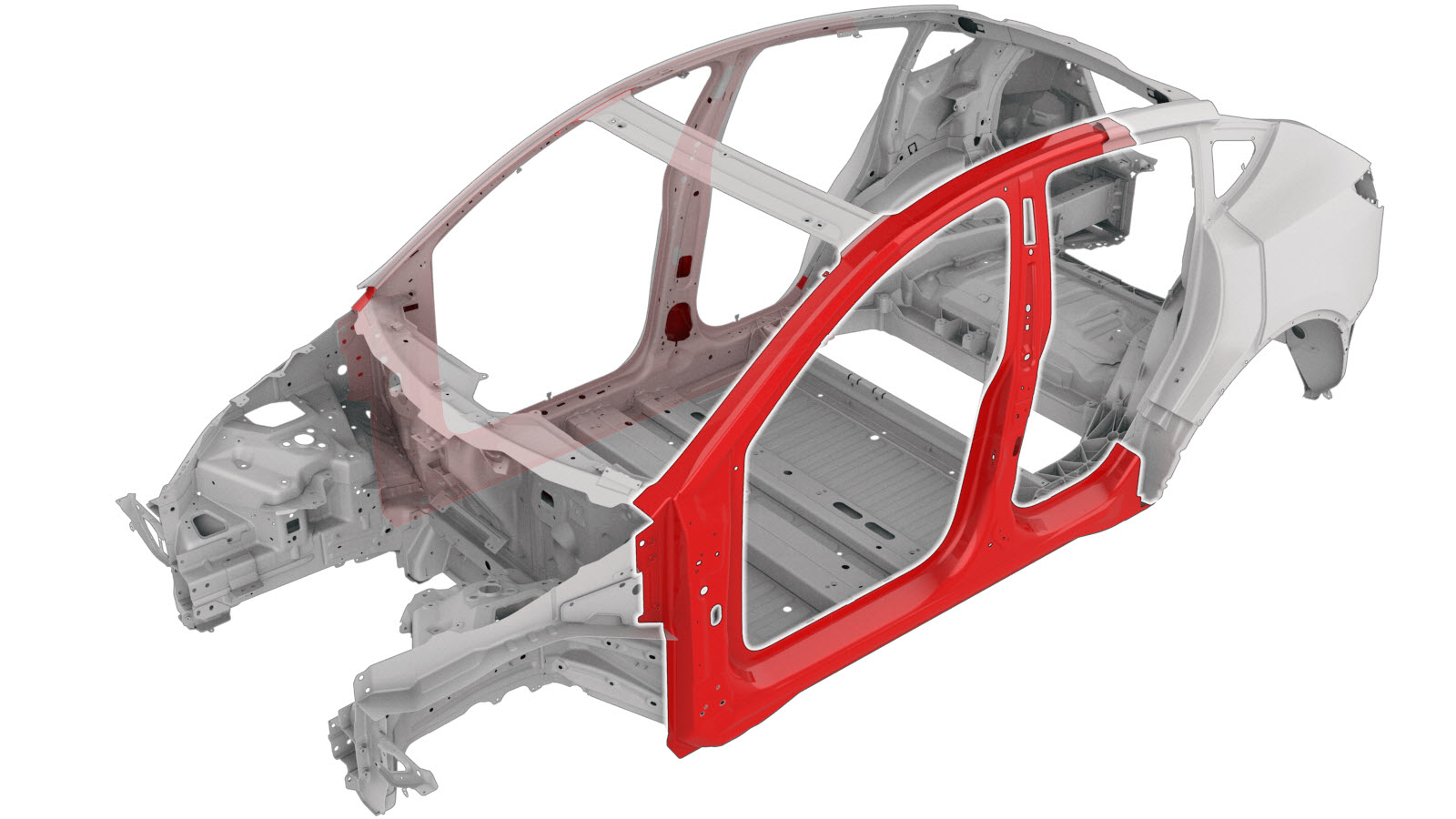

Retirez la partie nécessaire du .

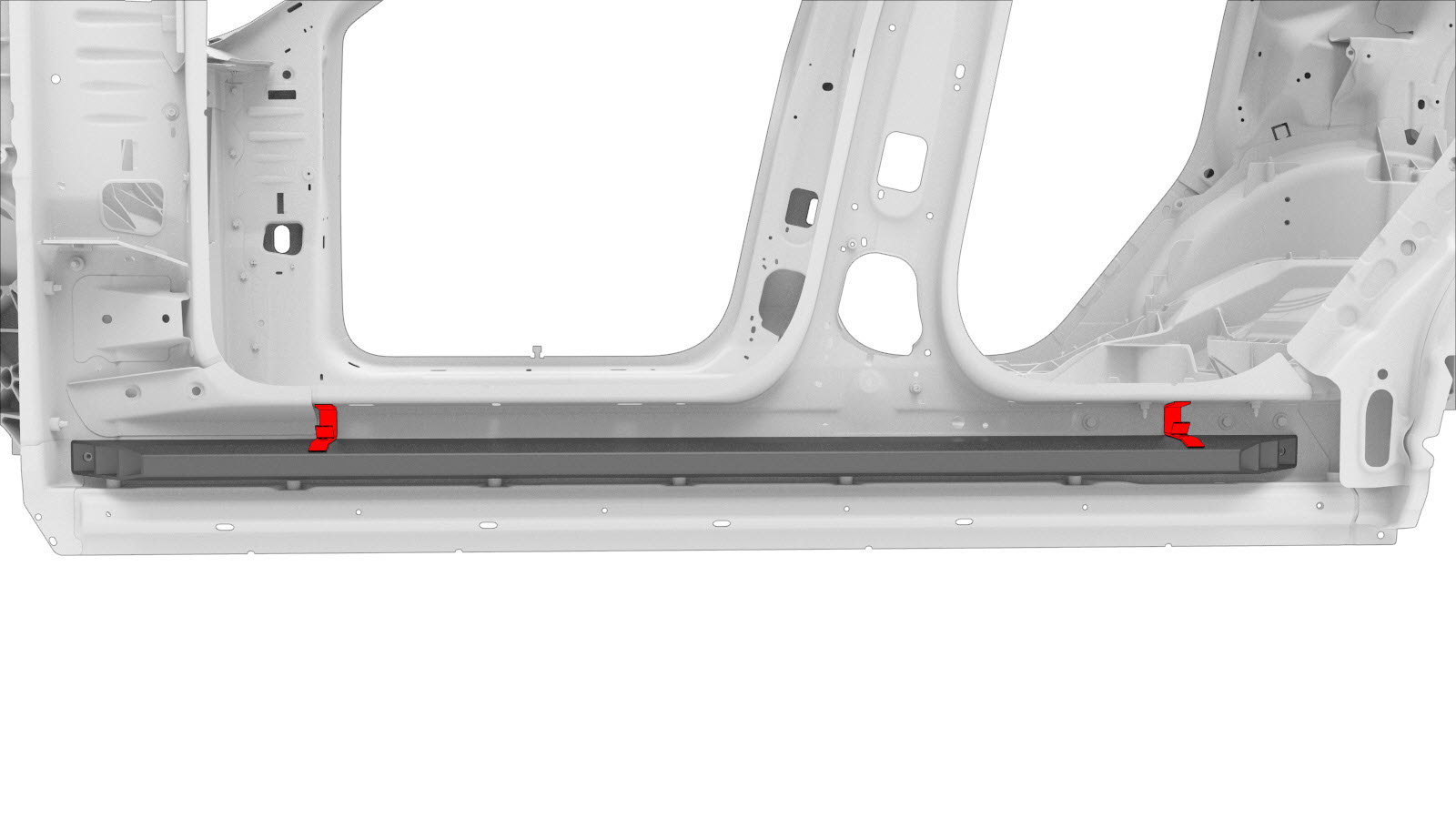

Retirez les barrages en mousse.

Remarque
Ne jetez pas les barrages en mousse, ils seront réinstallés lors d'une étape ultérieure.

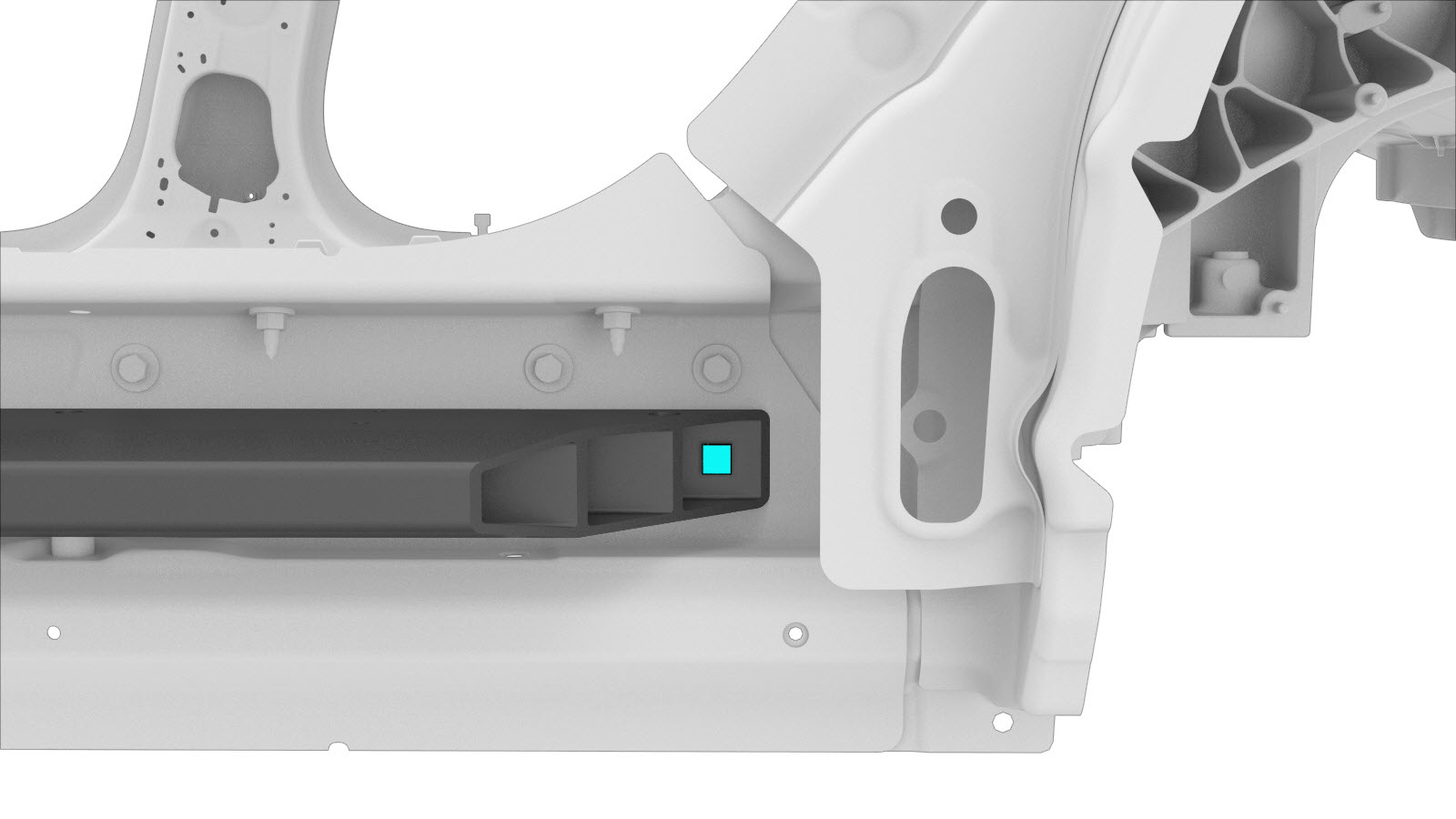

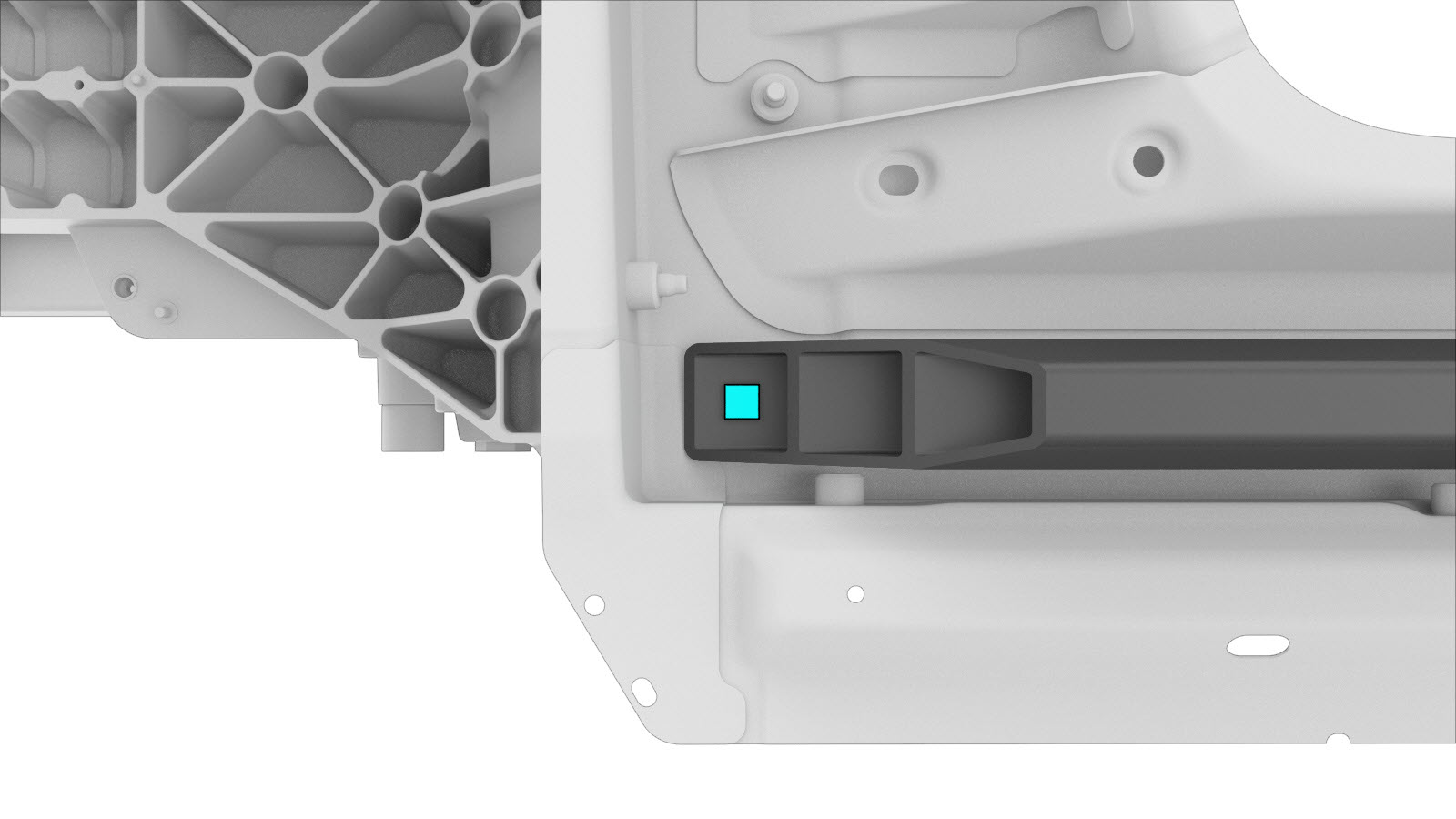

Retirez le composant d’origine.

ou Boulons
Préparation en vue de l’installation.

ou Boulons
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Serrez les boulons au couple spécifié comme suit :
- Boulon à tête hexagonale M8x1,25 numéro de pièce 1119448-00-A : 35 Nm.
- Boulon à tête hexagonale M8x1,25, numéro de pièce 1637725-00-A : 48 Nm.
Installez les protections en mousse.
Installez la partie du qui a été retirée précédemment.
Effectuez toutes les opérations après réparation nécessaires.
