Support du module d'extrémité avant

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	ASY - FEM BRKT (Support du module d'extrémité avant)
2	Boulon	Numéro de pièce Tesla 1063260-00-C.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

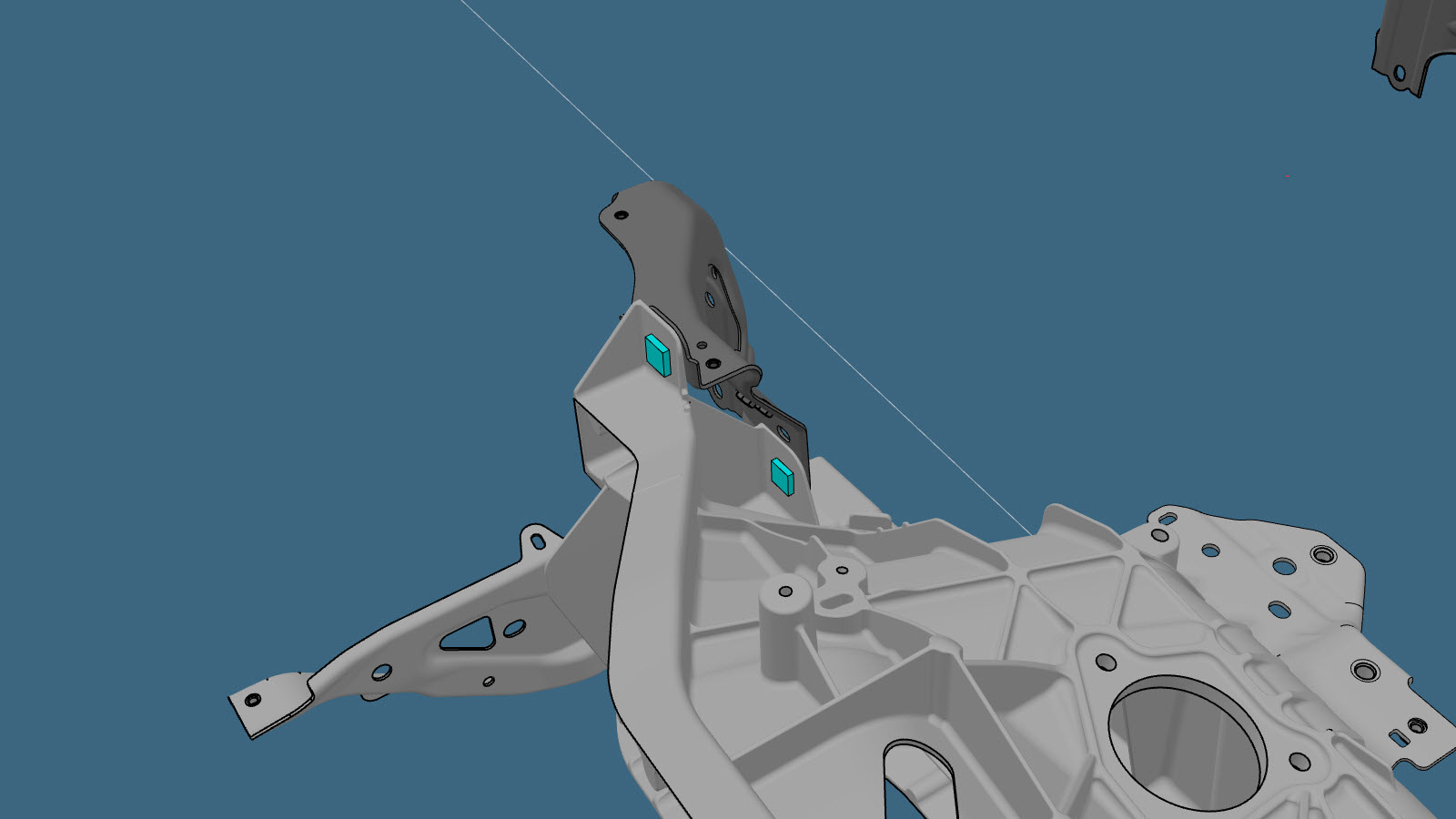

Retirez le composant d’origine.

ou Points de soudure d’usine

ou Boulons (le cas échéant)

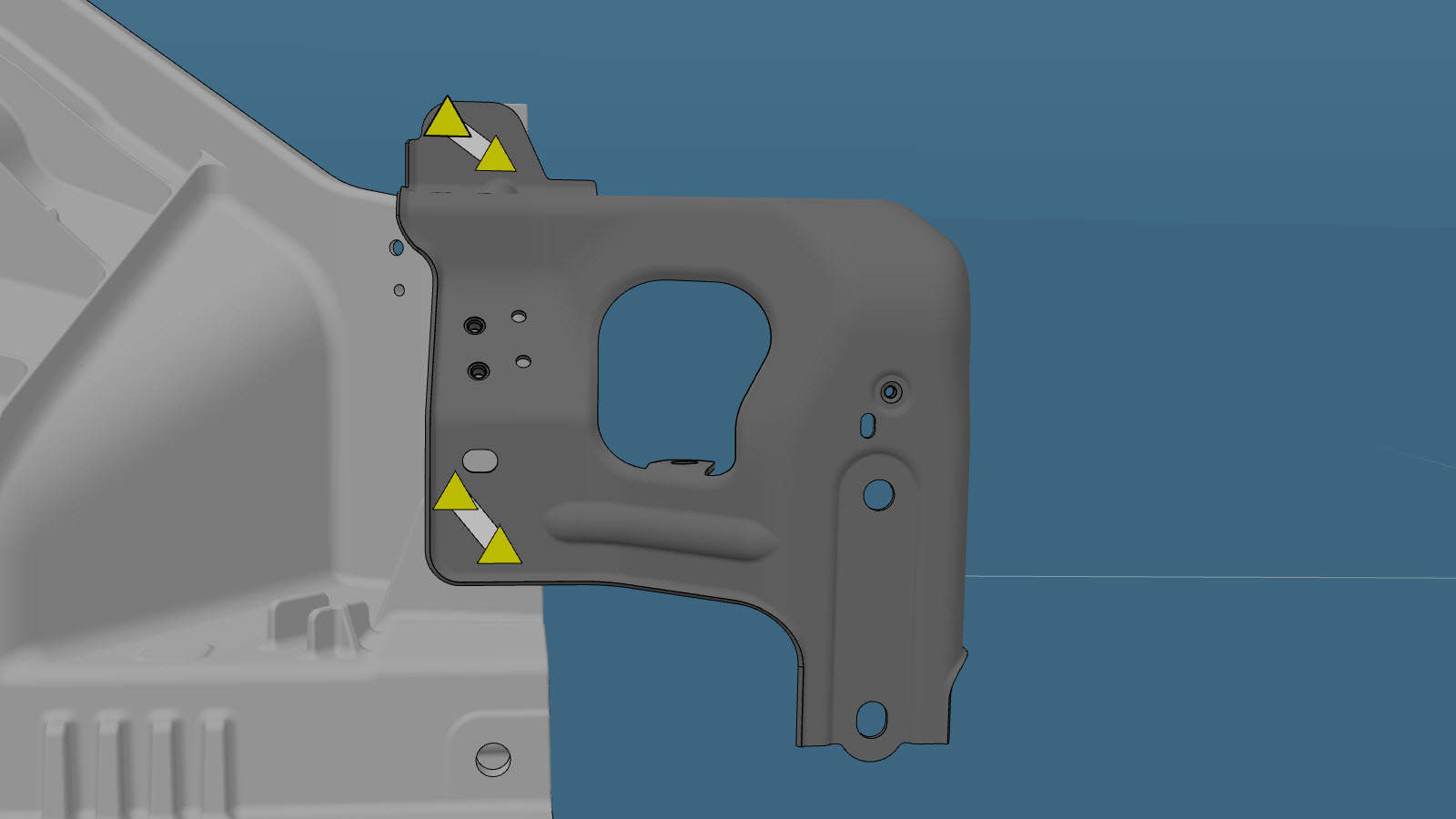

Préparation en vue de l’installation.
ou Boulons
Remarque

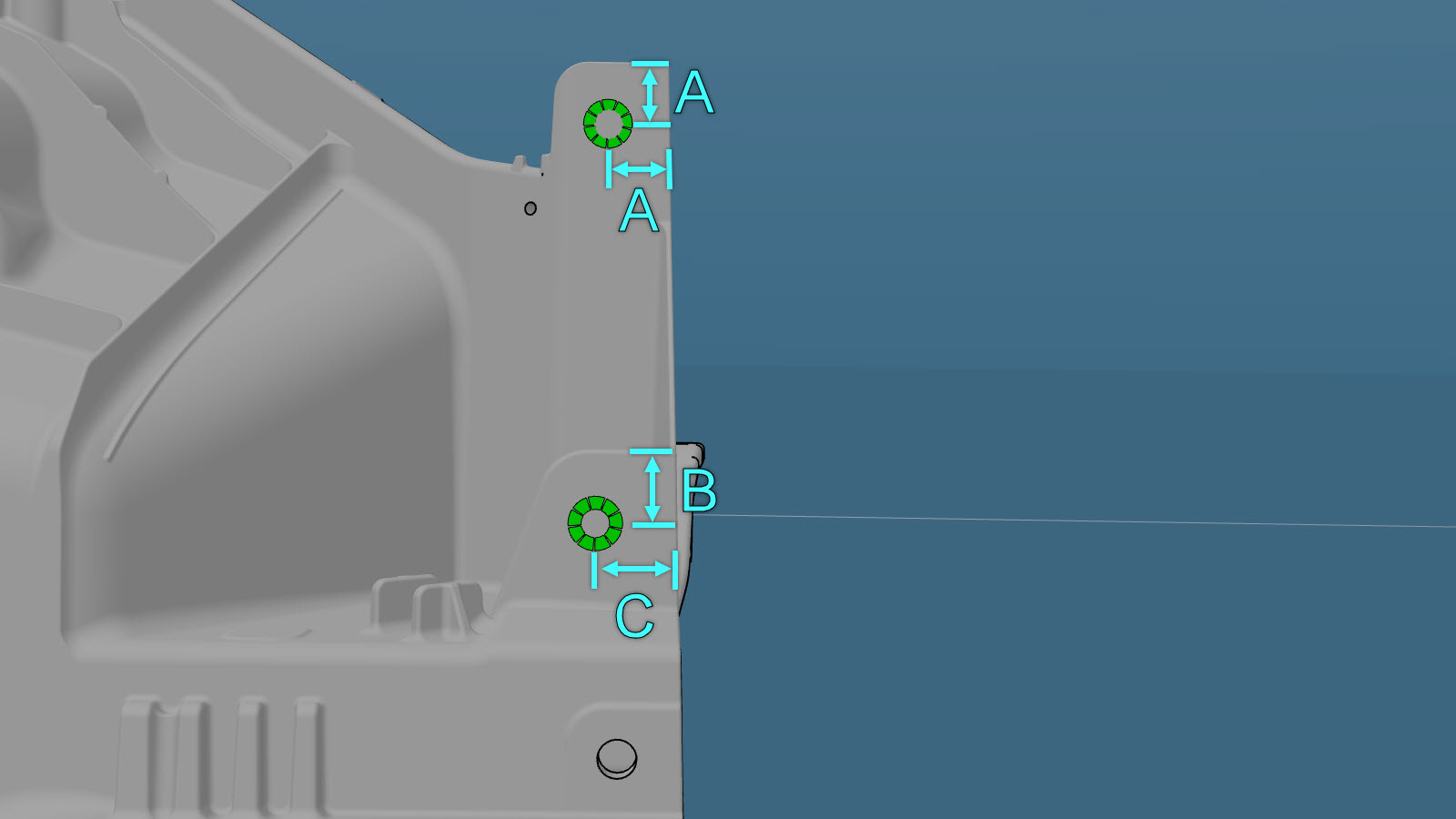

Si le soubassement avant moulé ne comporte pas déjà de trous de boulons, percez des trous de 8 mm en utilisant les mesures fournies.
- A = 26,5 mm.
- B = 28 mm.
- C = 30 mm.
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).

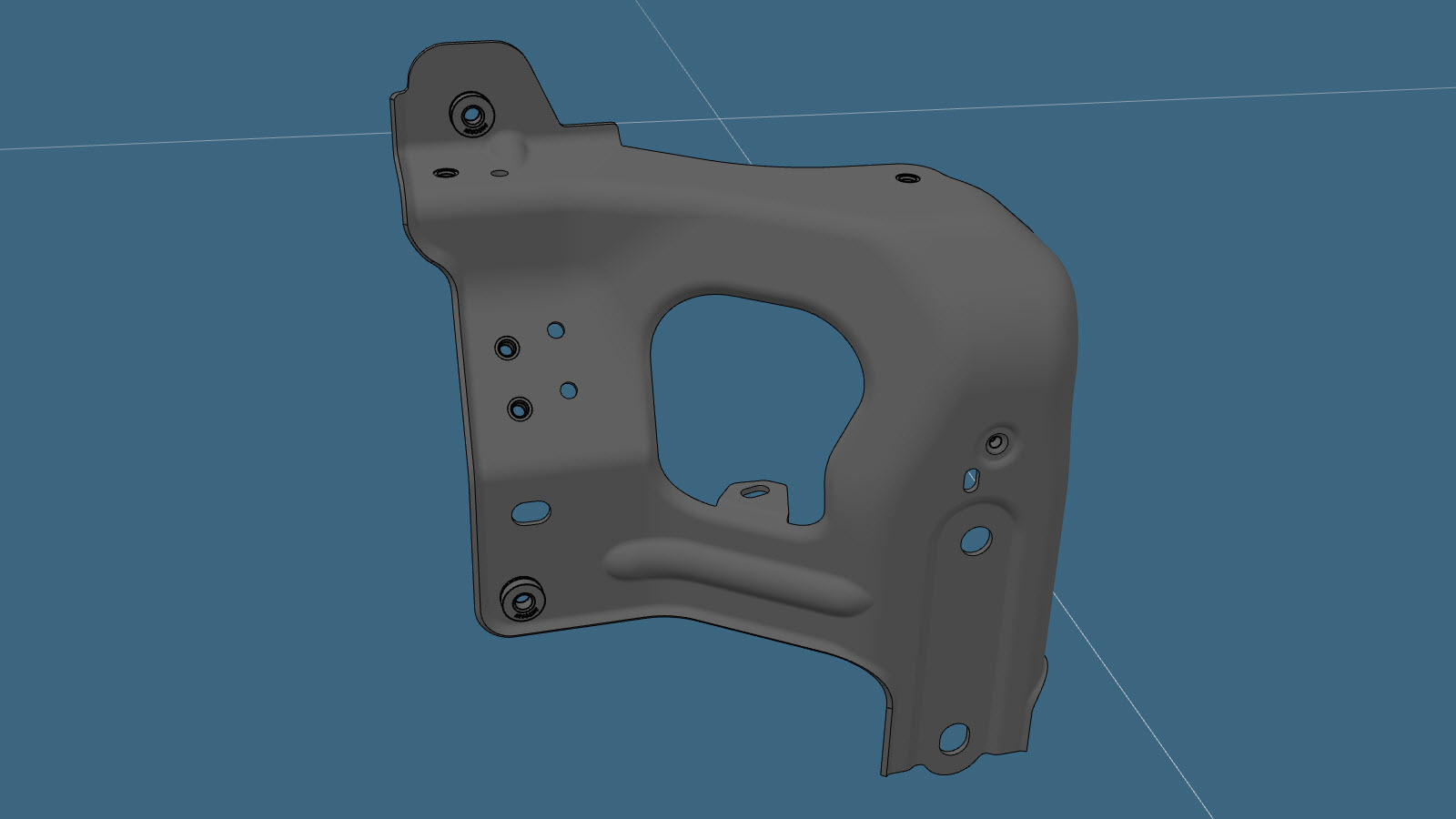

Installez le ou les nouveaux composants.
Serrez les boulons au couple de 30 Nm.
Effectuez toutes les opérations après réparation nécessaires.
