Intérieur de l'anneau de porte

Informations relatives à la réparation

Toute section individuelle ou toute combinaison de sections de l'anneau intérieur de porte peut être remplacée à condition d'utiliser les lignes de coupe référencées dans la partie Descriptions des sections intérieures de l'anneau de porte de ce document.
Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes
1	MY ASY - DR RING INR (intérieur de l'anneau de porte)
9	Rivets de structure à tête ampoulée de 6,5 mm
4	Rivets de structure haute résistance, 6,5 mm
6	Rivet fluotourné S18
6	Boulon BOULON ET RONDELLE[FL],M8-1,25x32	Numéro de pièce Tesla 1119448-00-A.
1	Boulon T2000,M8x1.25-30	Numéro de pièce Tesla 1637725-00-A.
7	Boulon, tête Torx BOULON,TEP,M10-1.5x35	Numéro de pièce Tesla 1618776-00-B.

Remarque

Les quantités de rivets indiquées ci-dessus sont pour la réparation complète. Consultez Descriptions des sections intérieures de l'anneau de porte pour les pièces de fixation requises pour les réparations de section.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Descriptions des sections intérieures de l'anneau de porte


Intérieur de la bague de porte, sous-ensembles et sectionnement des sous-ensembles

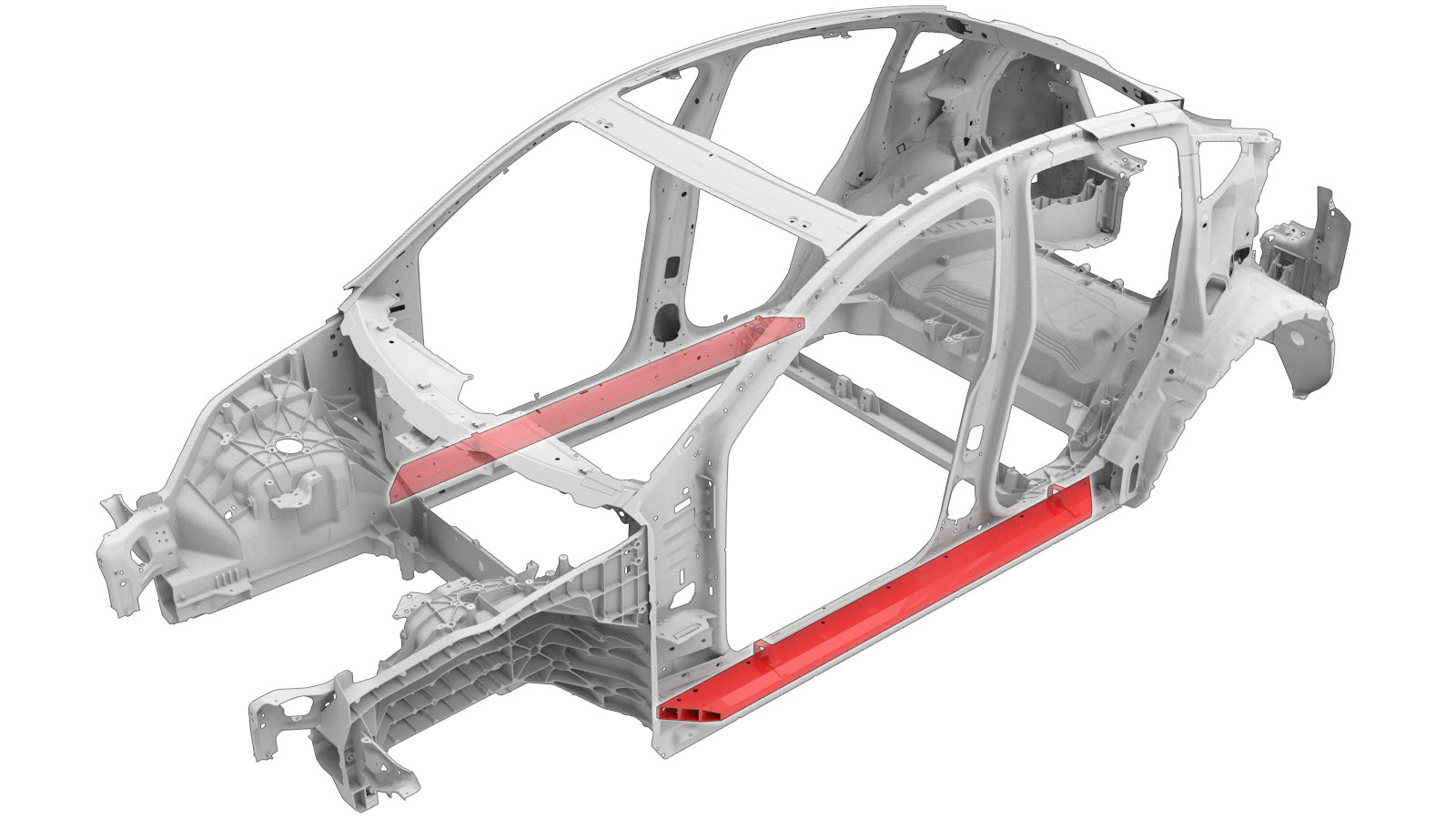

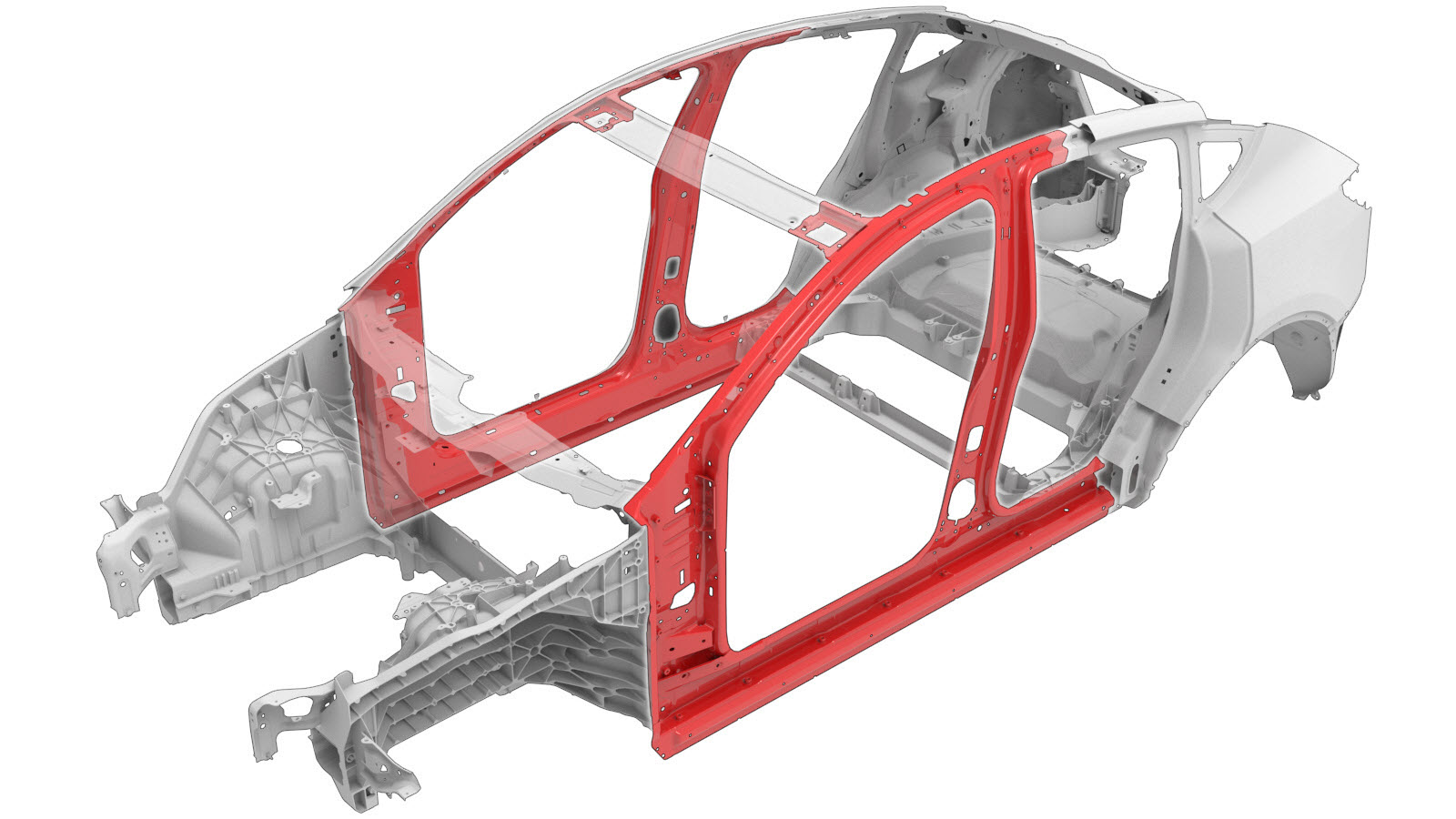

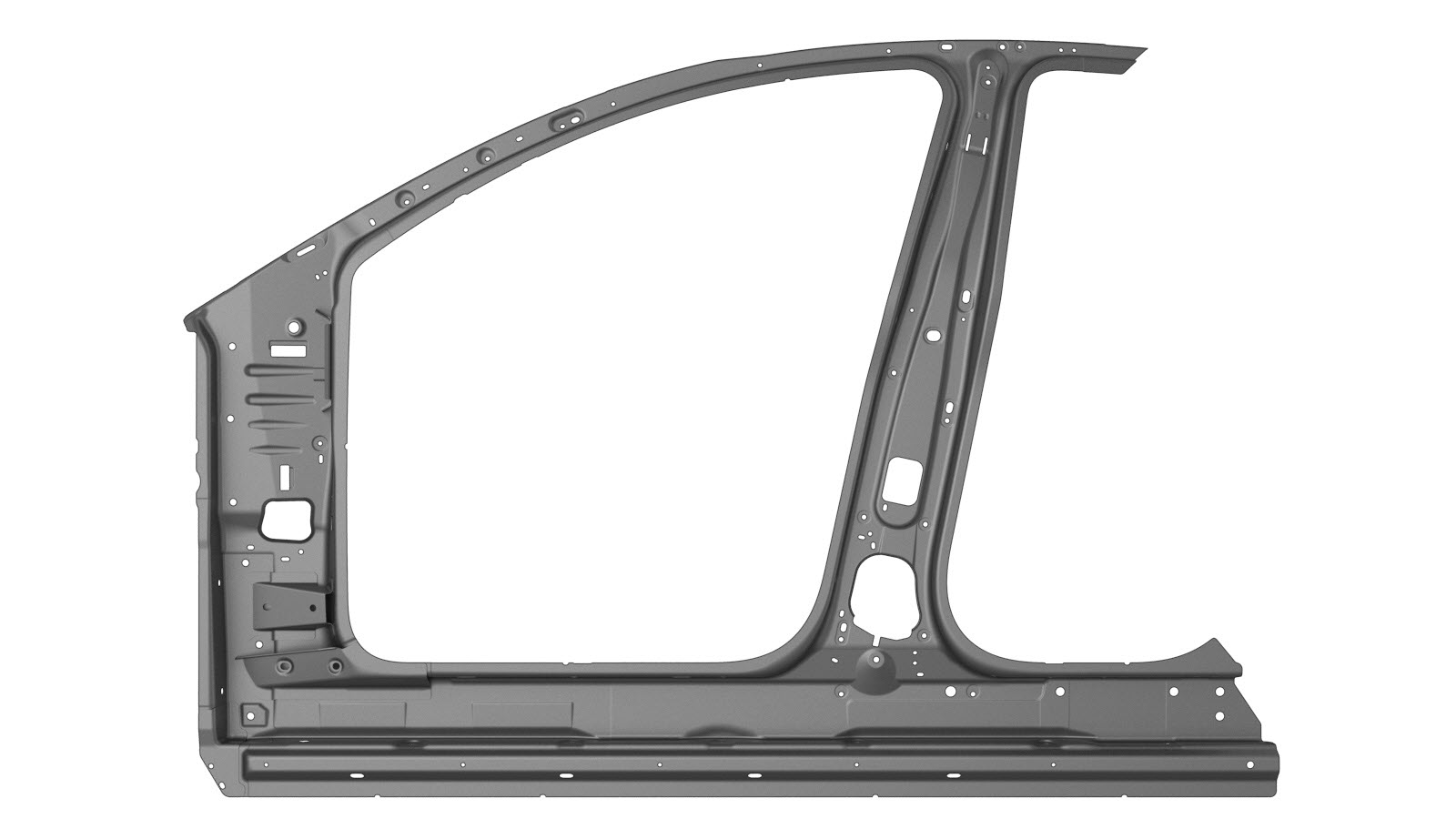

L'intérieur de l'anneau de porte (illustré ci-dessous) est un composant simple et il peut être remplacé	De la même façon, plutôt que de remplacer l'intérieur de la bague de porte au complet, certaines zones de l'intérieur de la bague de porte peuvent être remplacées en utilisant des portions de la pièce de rechange de l'intérieur de l'anneau de porte grâce aux lignes de découpe décrites dans ce document.

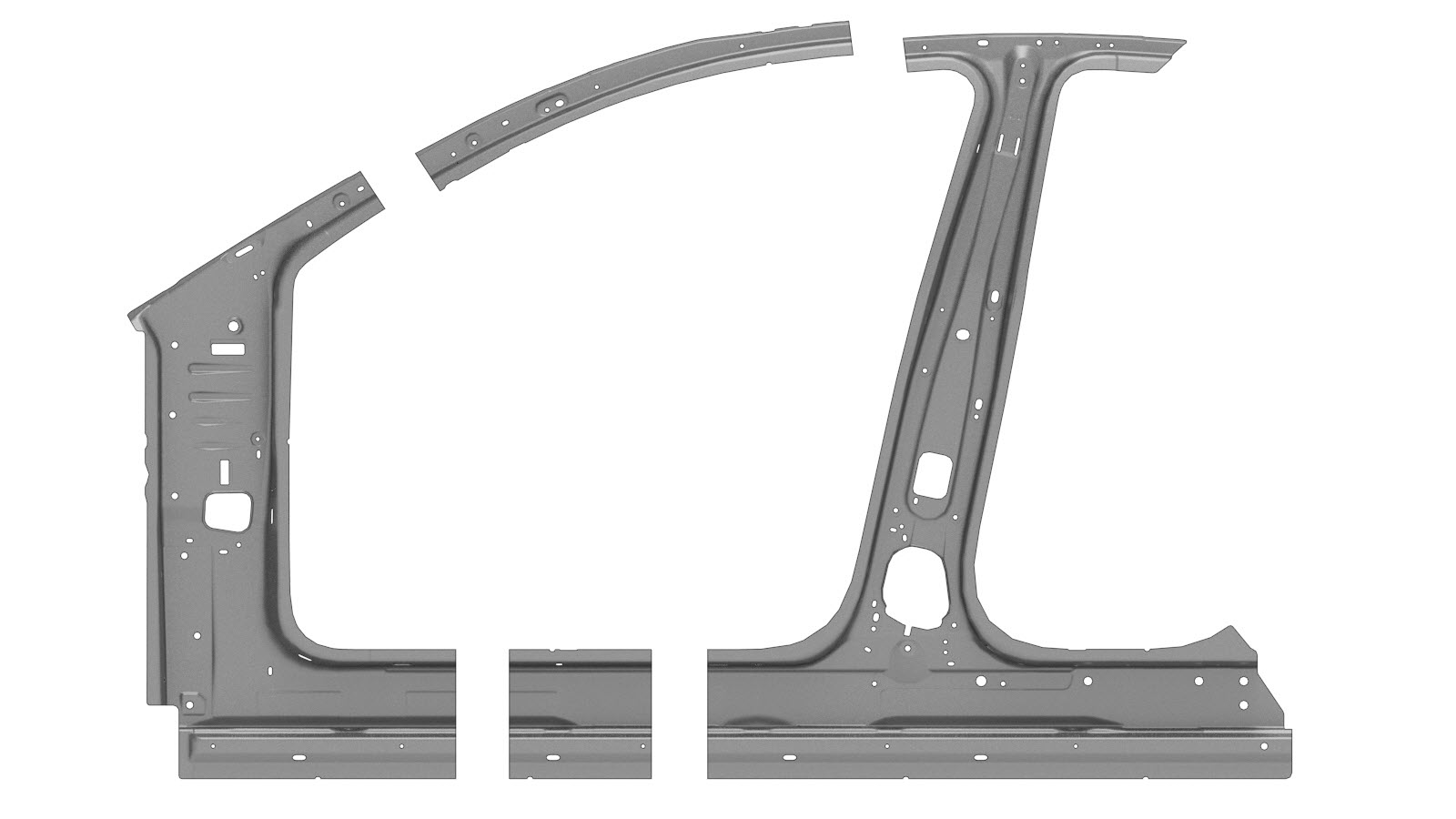

Intérieur de l'anneau de porte (complet)	Sections de l'intérieur de l'anneau de porte


Descriptions des sections de l'intérieur de l'anneau de porte

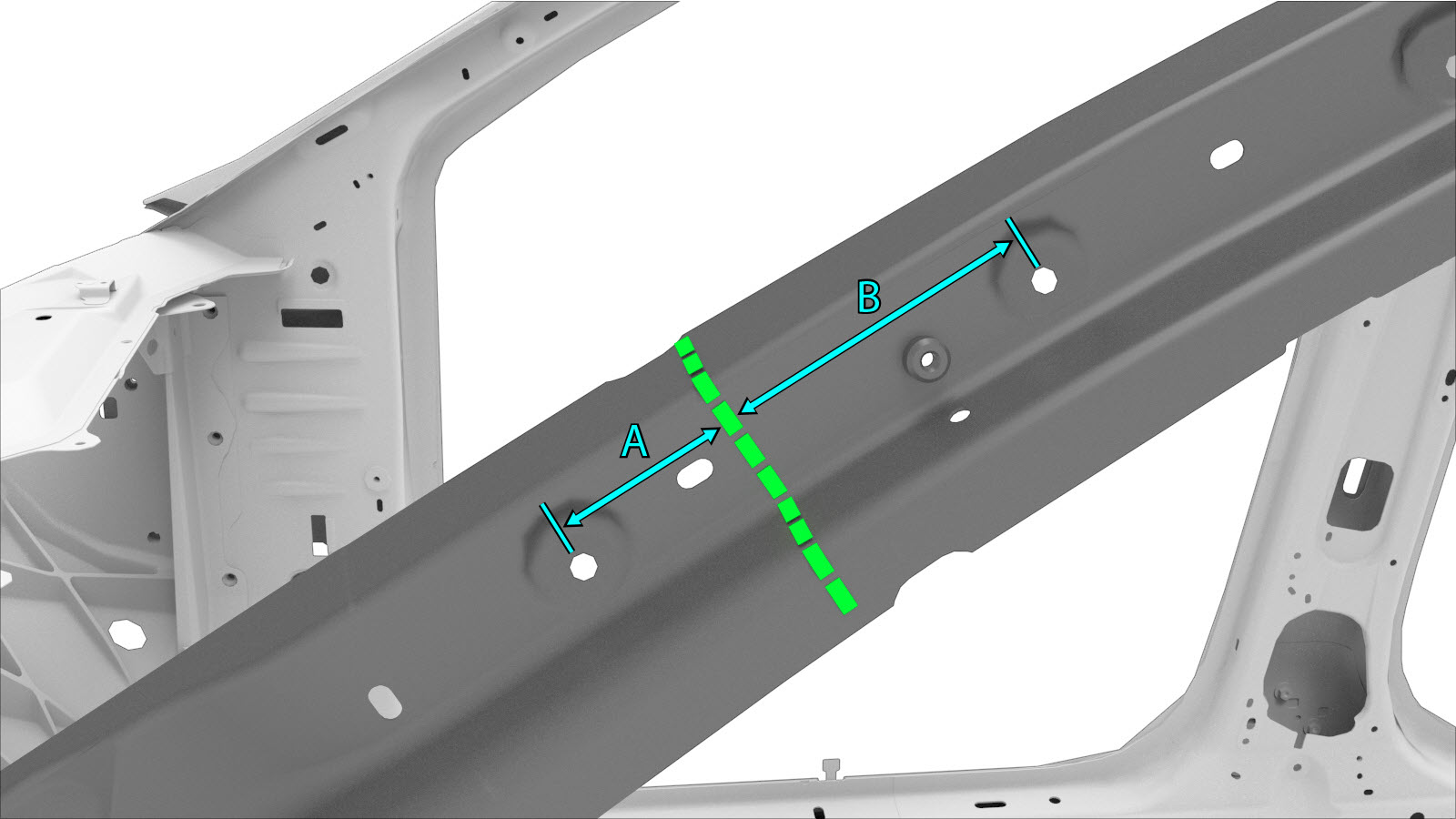

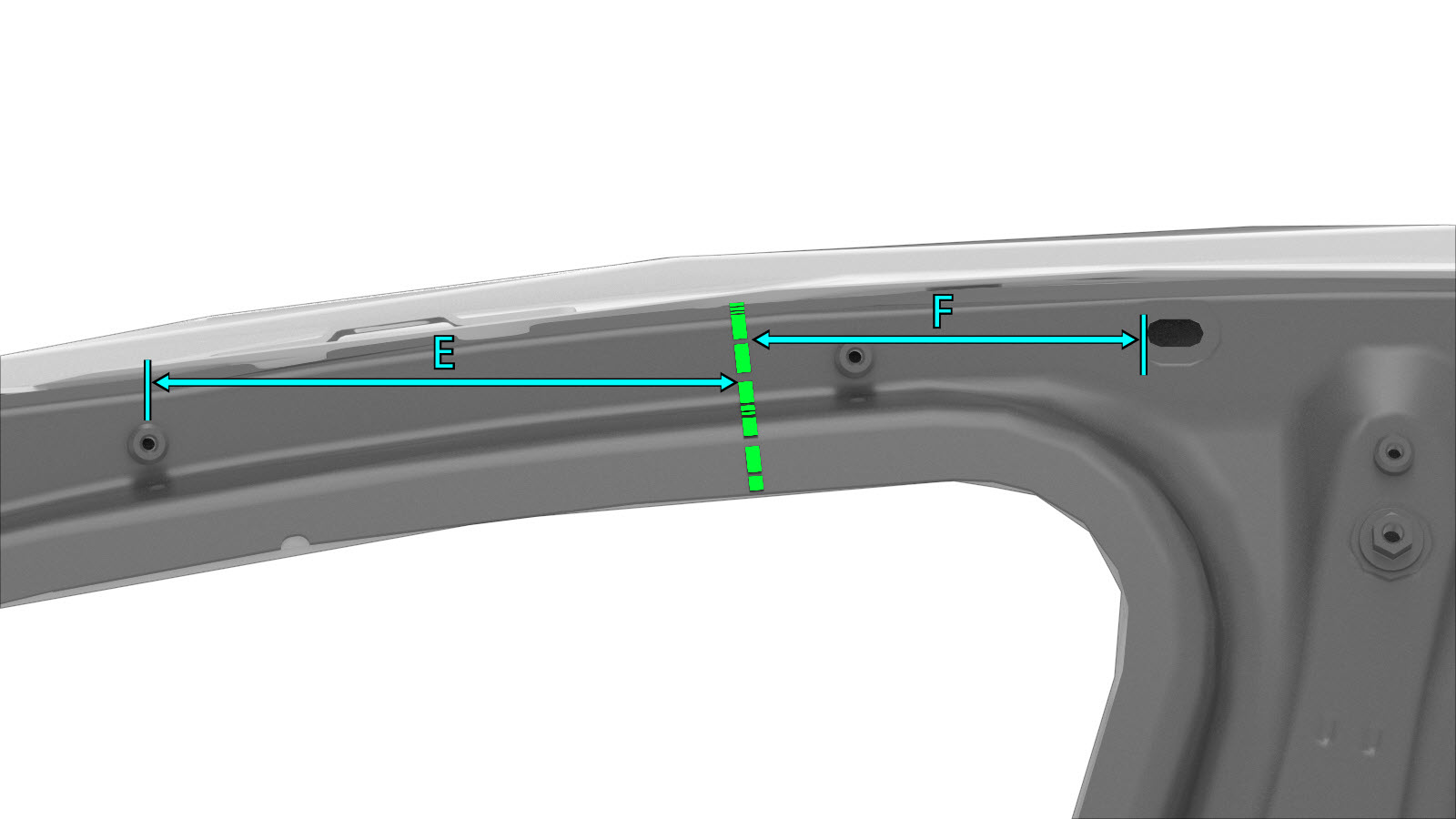

Section du montant A Ligne de coupe Ligne/point de référence A = 62 mm. B = 105 mm. E = 206 mm. F = 138 mm. Remarque Créer une plaque de renfort Largeur de 80 mm et installez tel qu'indiqué.	Montant de charnière à ligne de coupe du montant A Montant A à ligne de coupe du montant B Montant de charnière à plaque de renforcement du montant A Montant A à plaque de renforcement du montant B
Section du montant de charnière Ligne de coupe Ligne/point de référence A = 62 mm. B = 105 mm. C = 497 mm. D = 253 mm. Remarque Créez et installez des plaques de renfort et installez tel qu'indiqué. Remarque Chaque plaque de renforcement doit présenter une largeur de 80 mm.	Montant de charnière à ligne de coupe du montant A Montant de charnière à ligne de coupe de seuil Montant de charnière à plaque de renforcement du montant A Montant de charnière à plaques de renforcement de seuil
Section Montant B Ligne de coupe Ligne/point de référence E = 206 mm. F = 138 mm. G = 368 mm. H = 338 mm. Remarque Créer une plaque de renfort 88 mm de largeur, installez tel qu'indiqué	Montant A à ligne de coupe du montant B Montant B à ligne de coupe de seuil Montant A à plaque de renforcement du montant B Seuil à plaques de renforcement de montant B

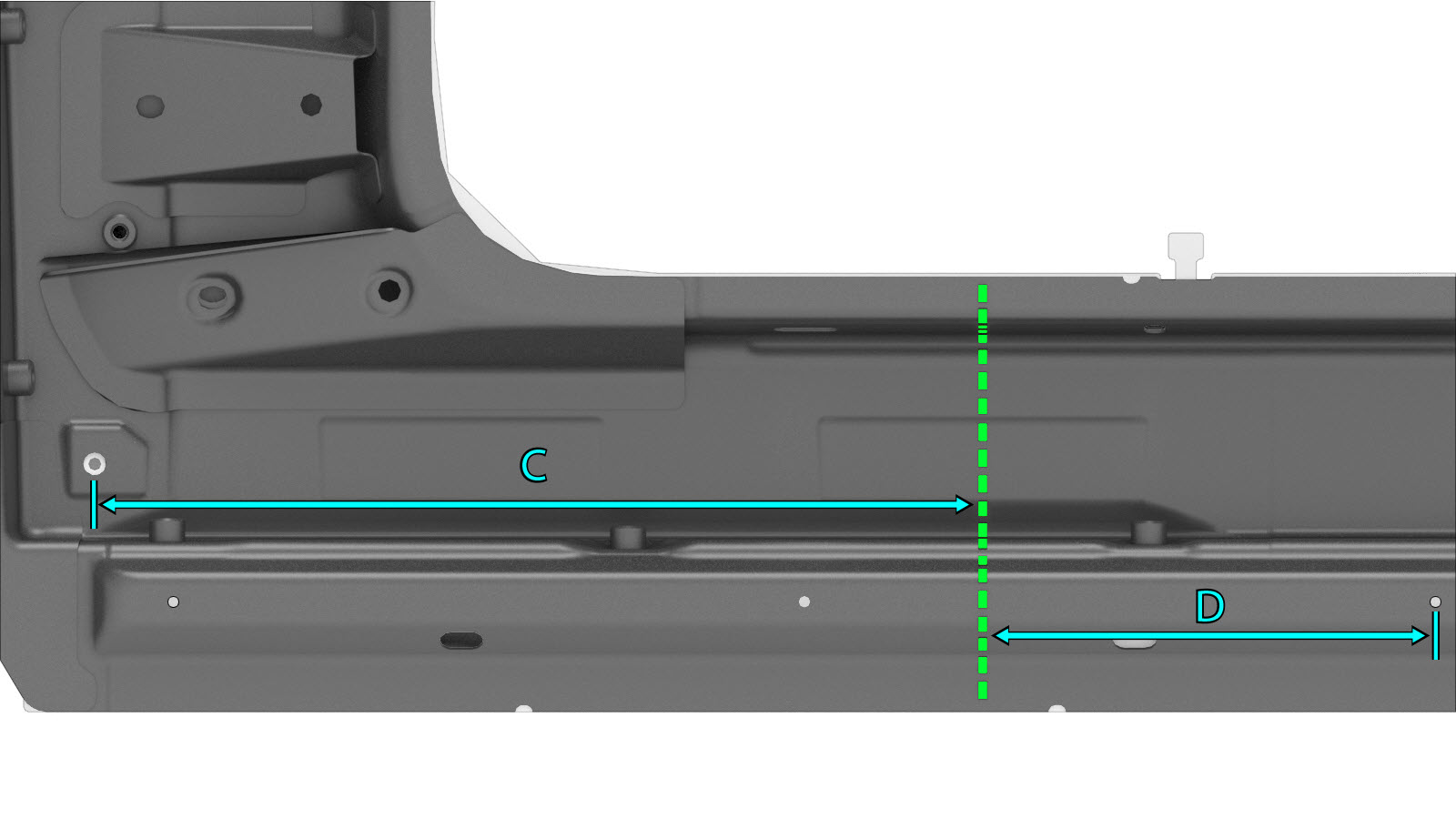

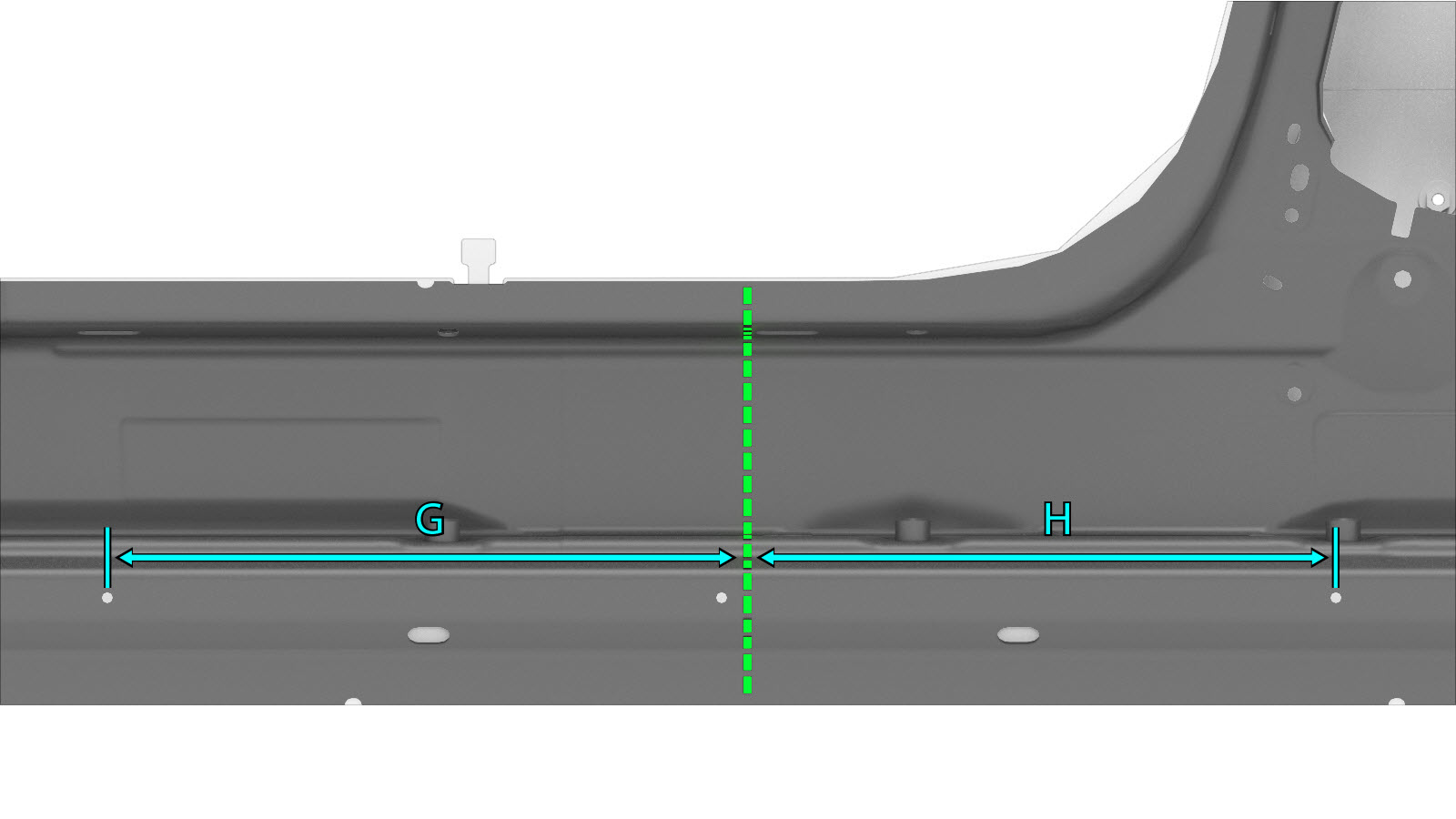

Section du seuil Ligne de coupe Ligne/point de référence C = 497 mm. D = 253 mm. G = 368 mm. H = 338 mm. Remarque Créez et installez des plaques de renfort et installez-les tel qu'indiqué. Remarque Chaque plaque de renforcement doit présenter une largeur de 80 mm.	Montant de charnière à ligne de coupe de seuil Seuil à ligne de coupe de montant B Montant de charnière à plaques de renforcement de seuil Seuil à plaques de renforcement de montant B

Procédure de réparation

Retirez la partie nécessaire du Anneau de porte extérieur.
Pour la réparation du montant de charnière, du seuil ou de la section du montant B seulement : Retirez le ou la Insertion du seuil latéral.
Dans le cas du remplacement d'une section de l'intérieur de l'anneau de porte : Marquez la partie intérieure de l'anneau de porte aux emplacements de ligne de coupe décrits dans Descriptions des sections intérieures de l'anneau de porte.

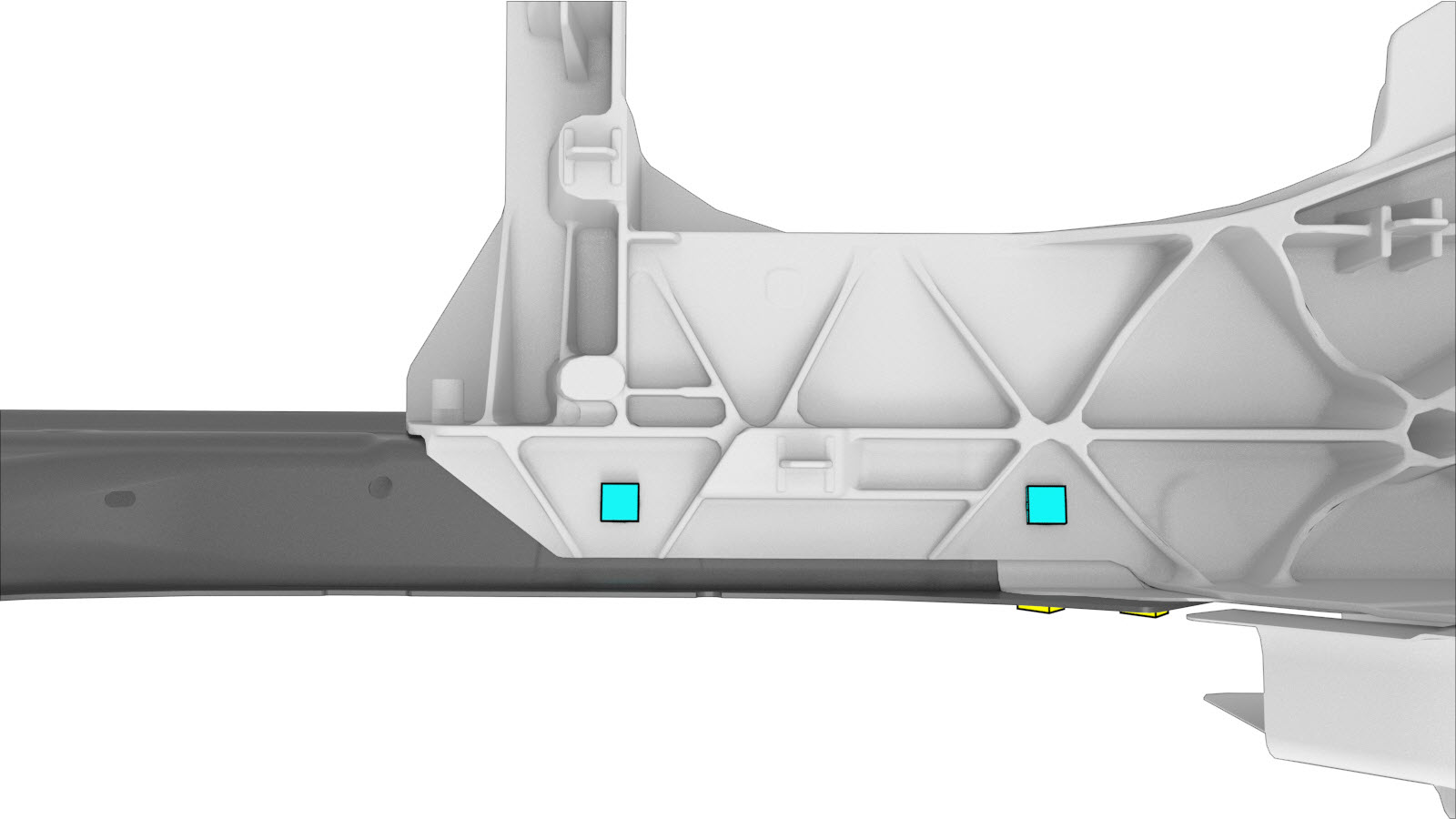

Retirez le composant d’origine.

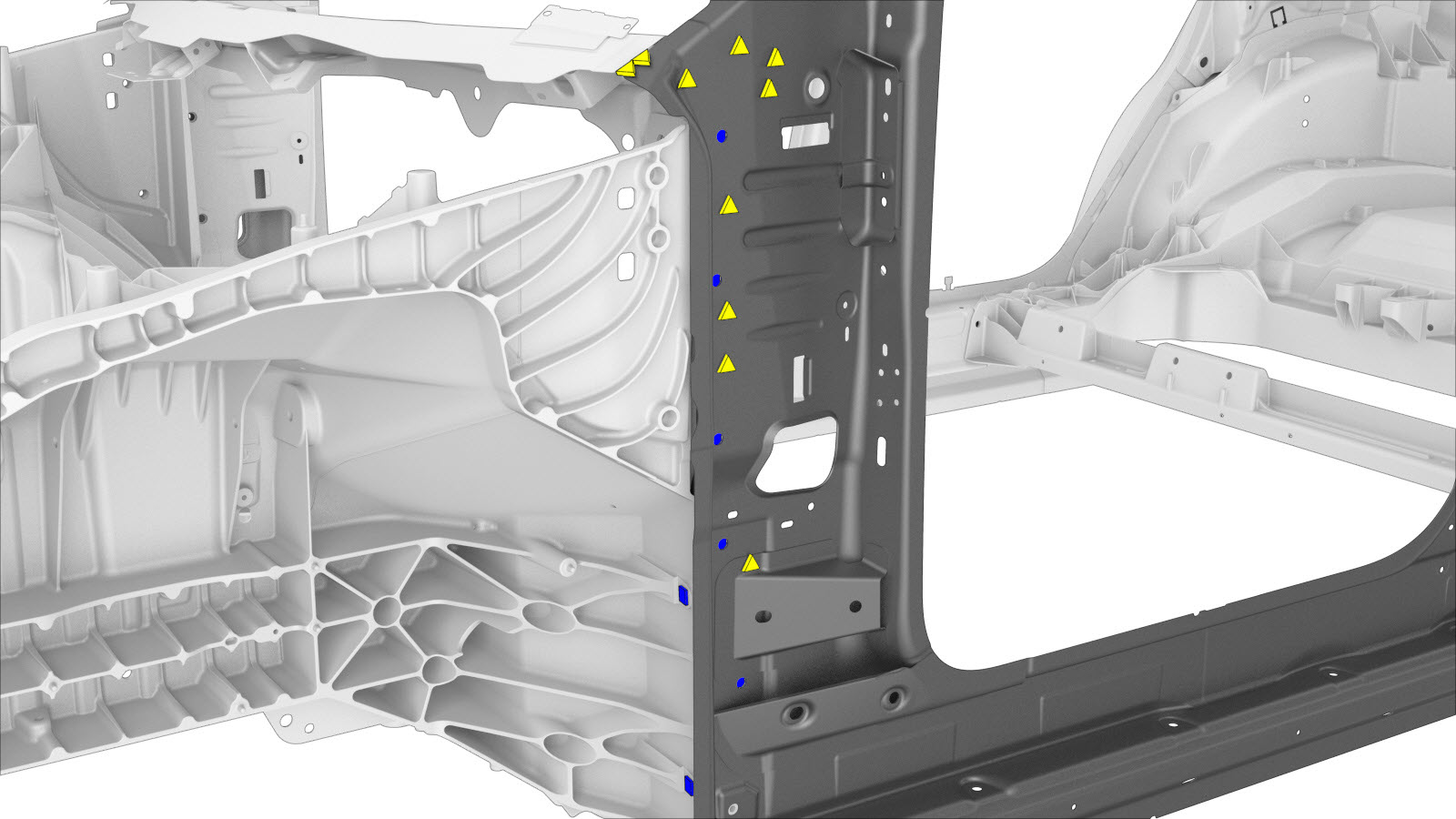

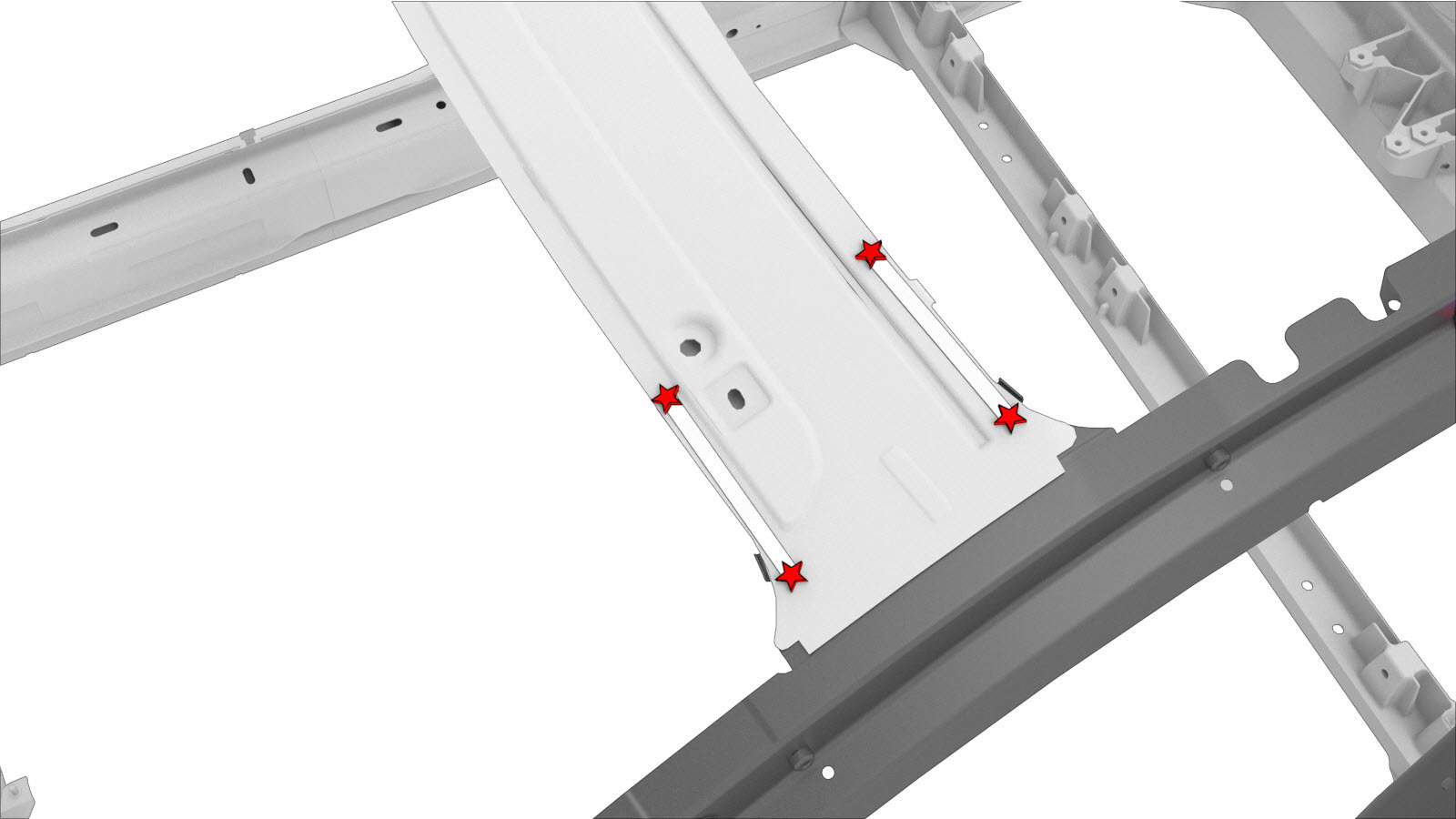

ou Points de soudure d’usine

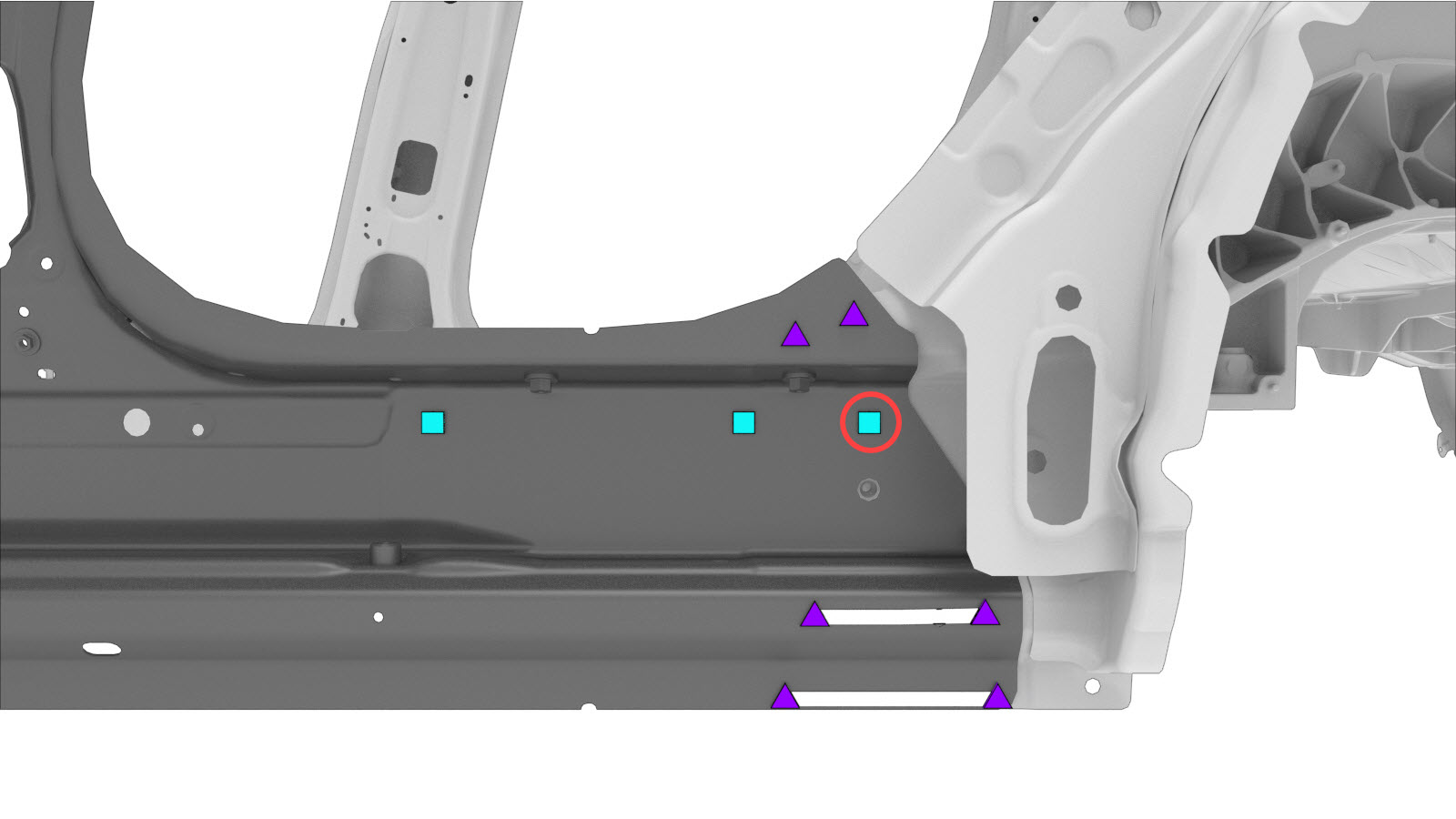

Boulon
Remarque
Le boulon entouré de rouge pourrait ne pas être présent dans tous les véhicules.

ou Boulon, tête Torx

Remarque
Conservez les boulons en vue d'une réinstallation ultérieure.
Pour les réparations de sections uniquement : Créez des plaques d'appui ou des plaques de renfort comme décrit dans le Descriptions des sections intérieures de l'anneau de porte.

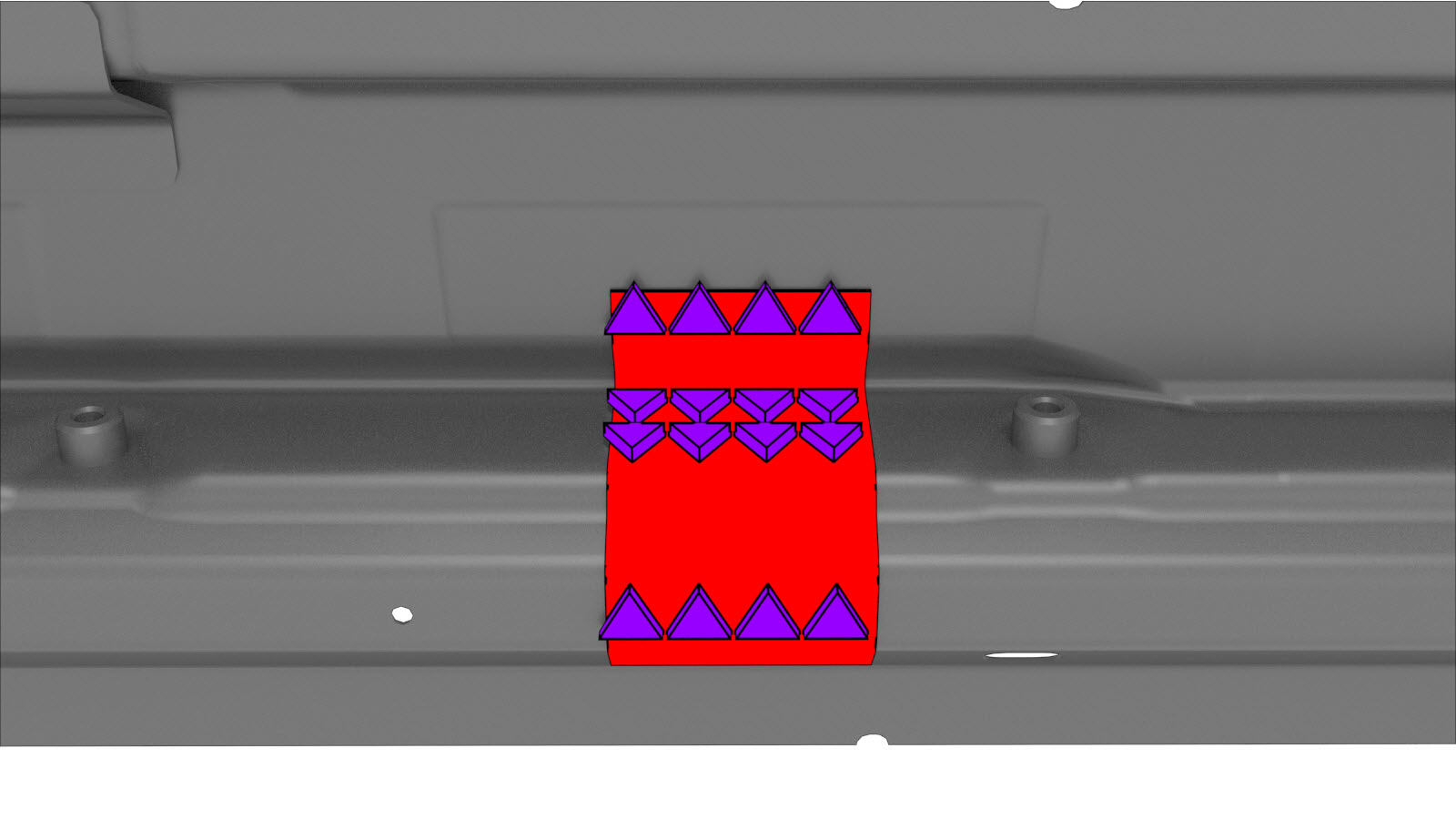

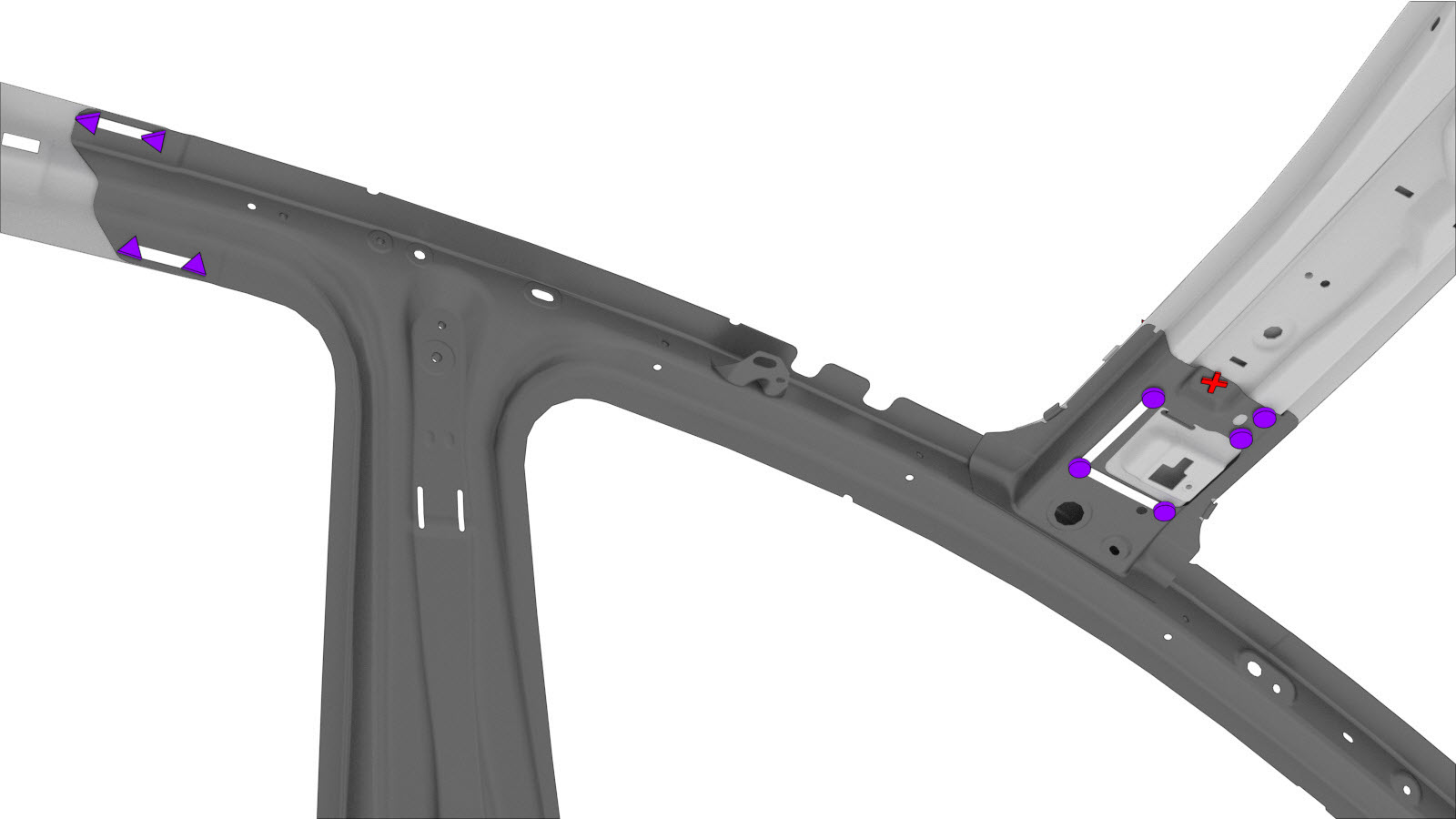

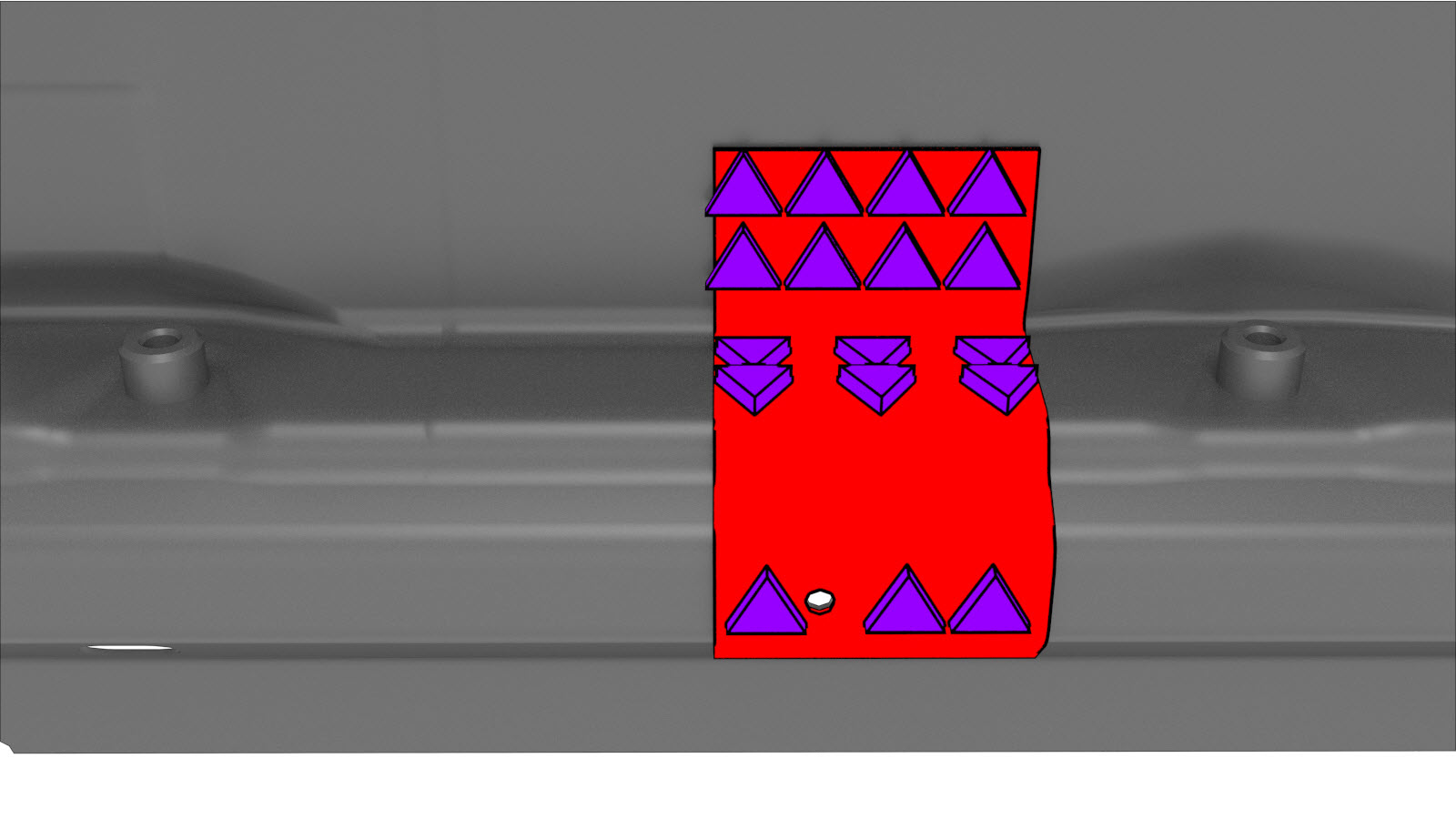

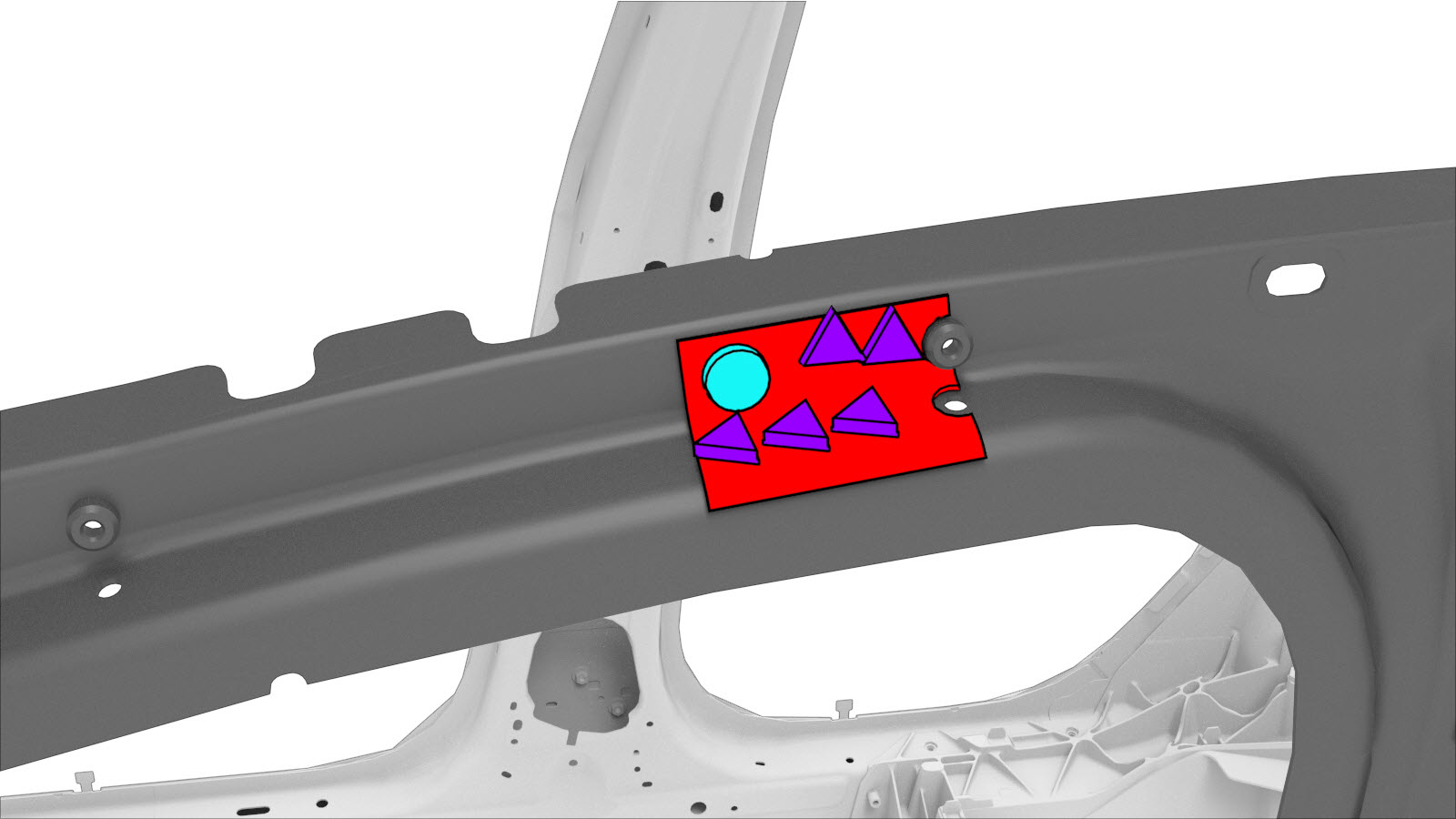

Préparation en vue de l’installation.

Remarque

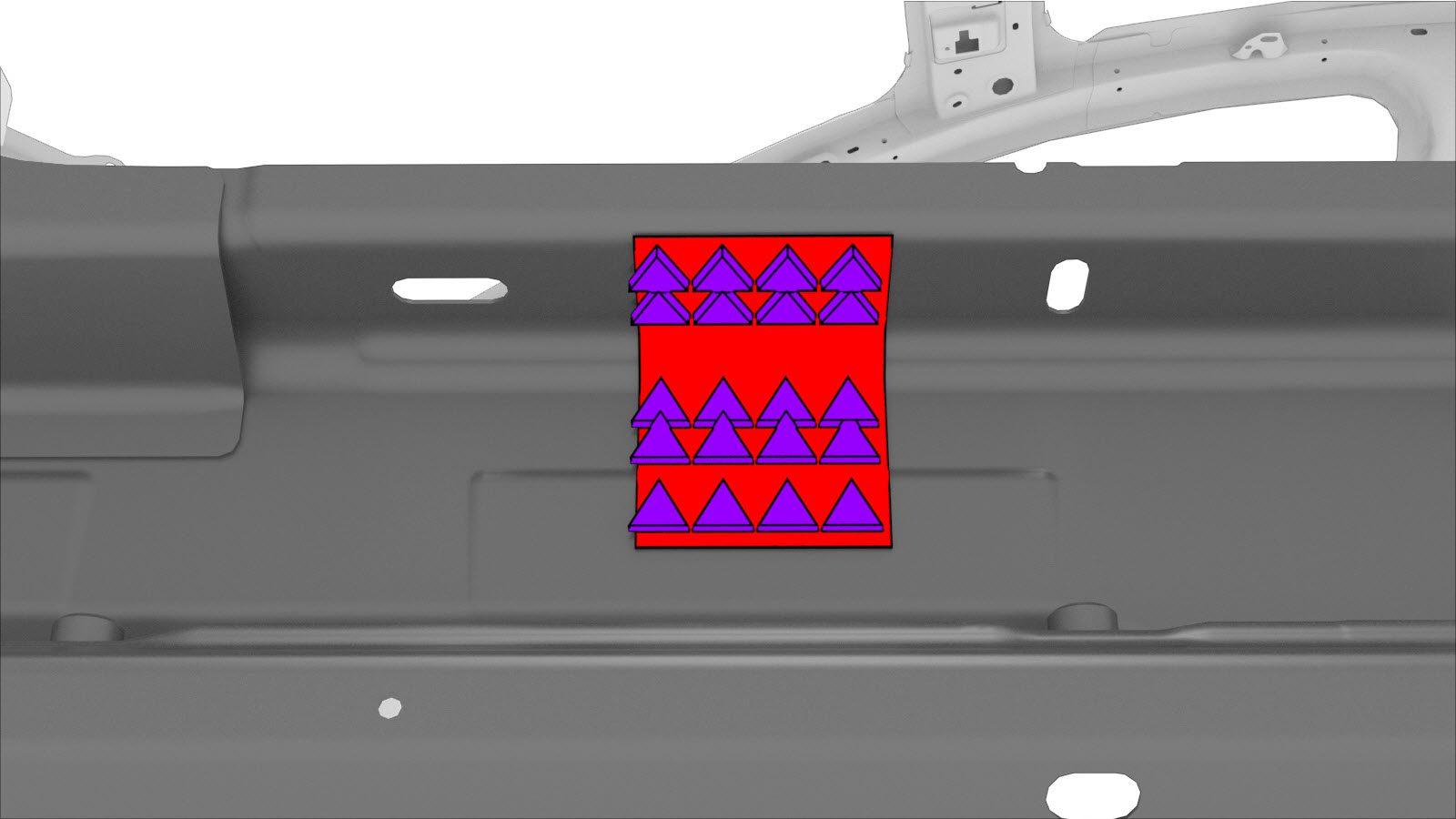

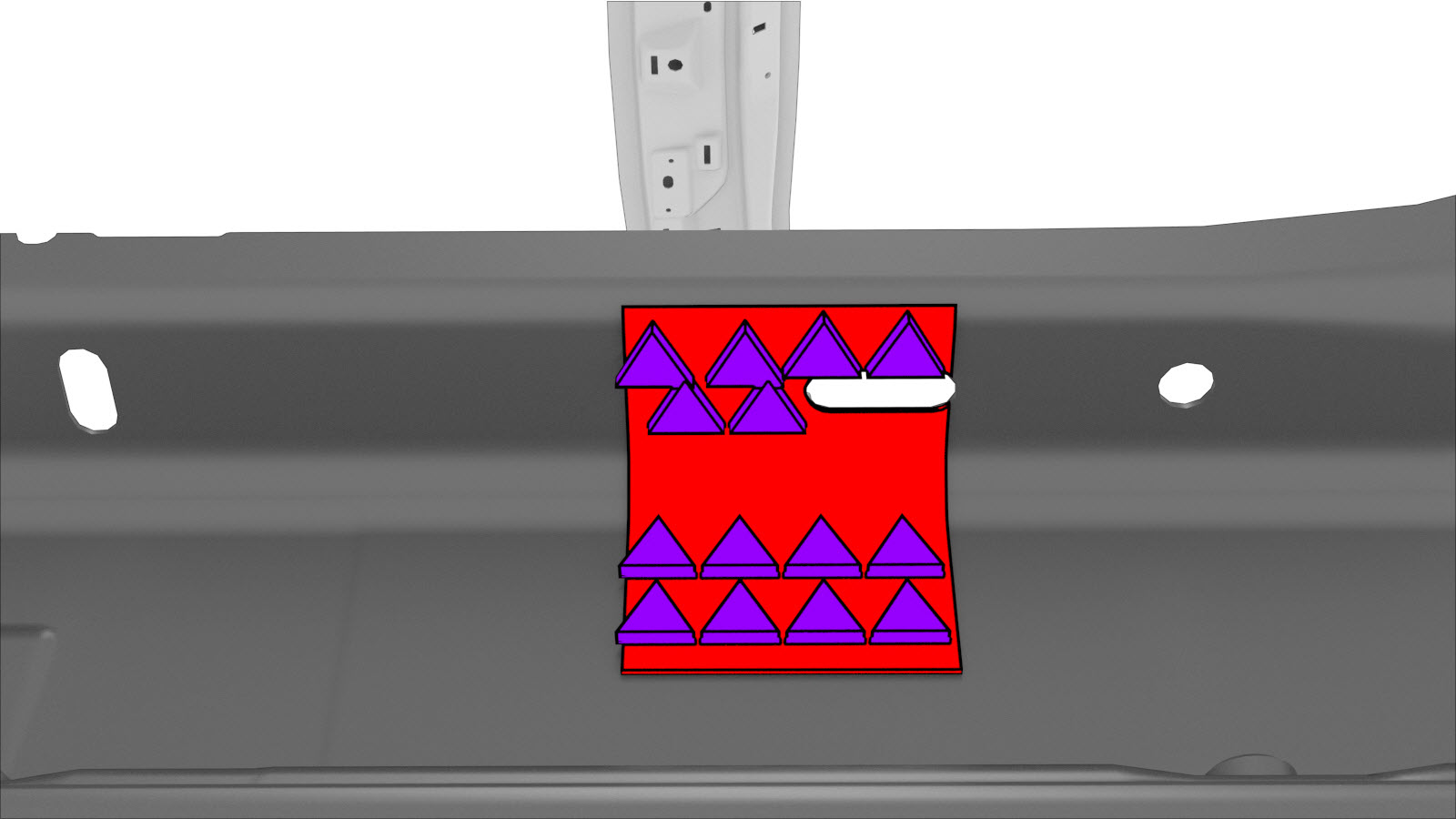

Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

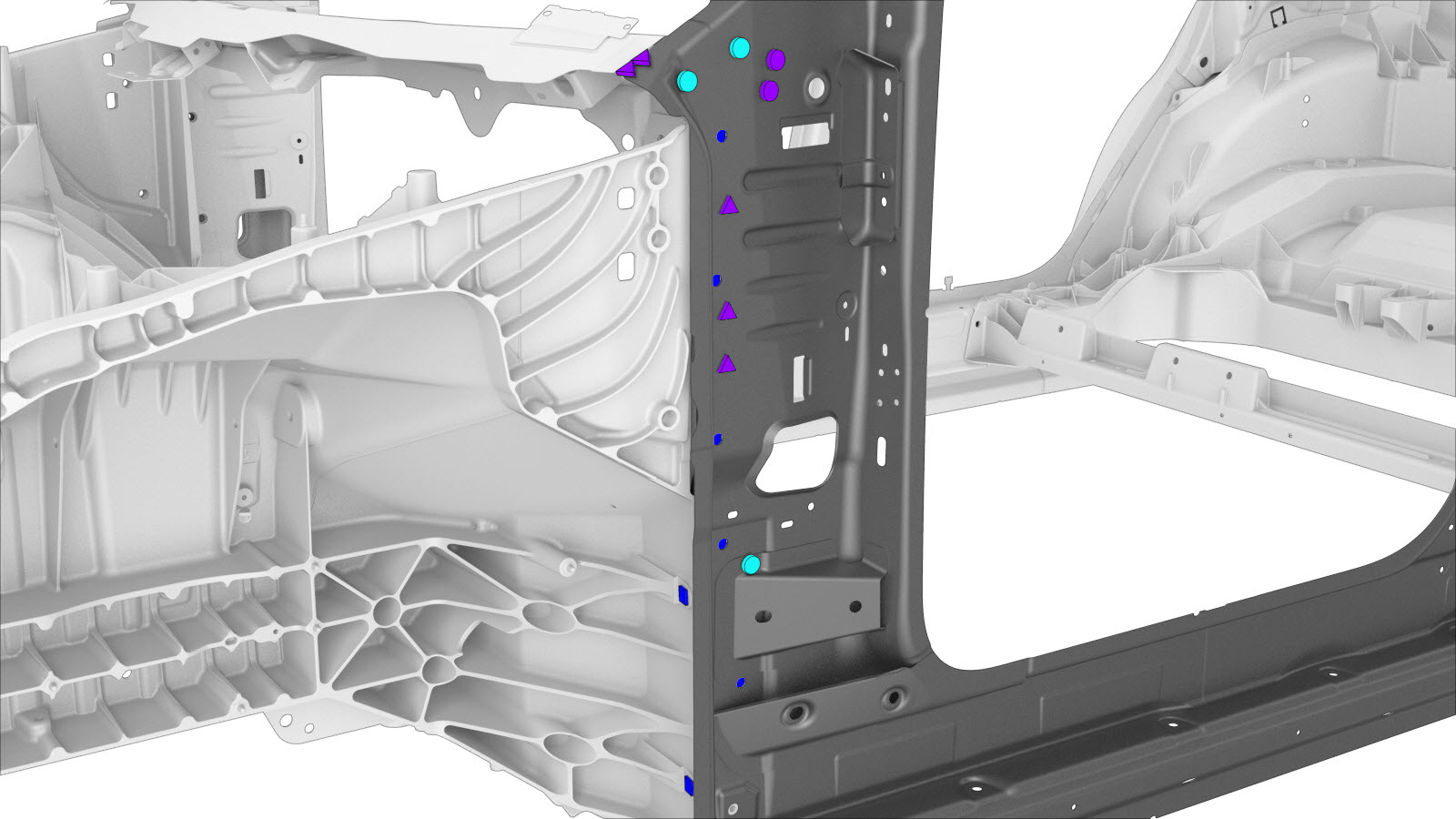

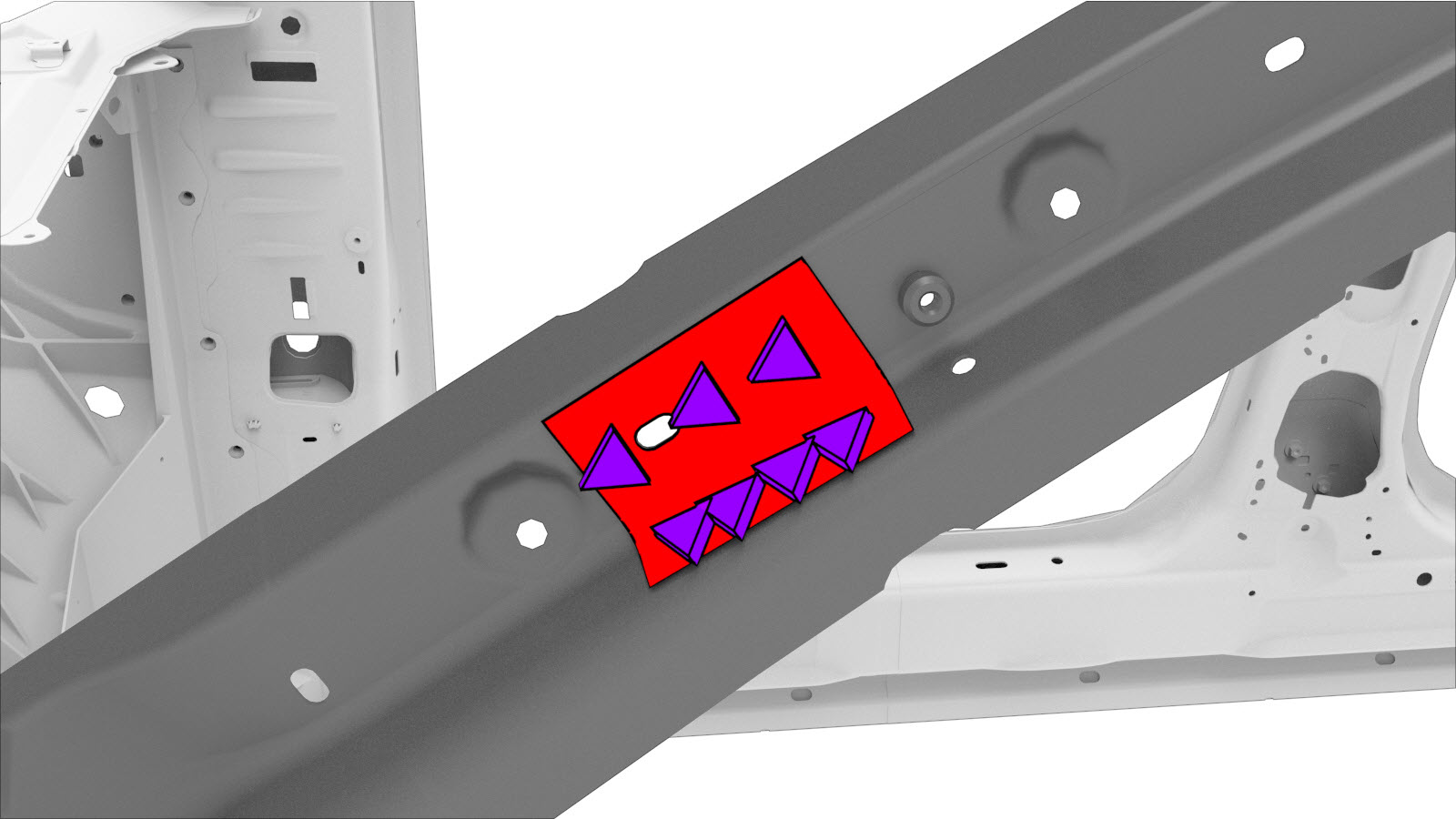

ou Points de soudure d’installation

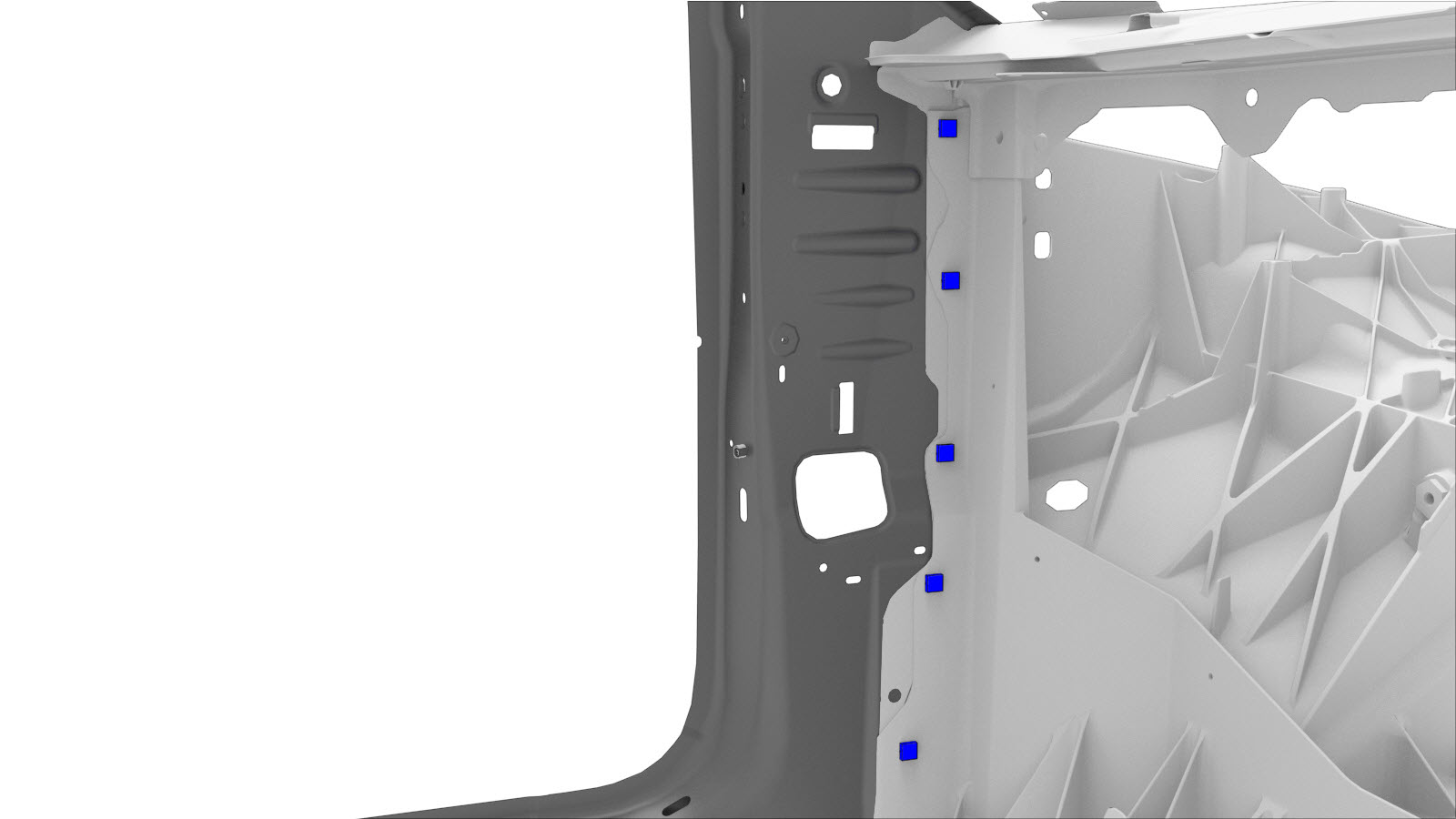

ou Rivets de structure haute résistance, 6,5 mm

ou Rivets de structure à tête ampoulée, 6,5 mm

ou Rivets fluotournés, S18

Boulon
Remarque
Ne remplacez le boulon encerclé de rouge que s'il était présent sur le composant d'origine.

ou Boulon, tête Torx
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Pour la réparation des sections uniquement : Installez les plaques de renforcement tel que décrit dans le Descriptions des sections intérieures de l'anneau de porte.
Installez le ou les nouveaux composants.
Serrez les boulons comme suit :
- Boulon Numéro de pièce Tesla 16377725-00-A : 48 Nm.
- Boulon Numéro de pièce Tesla 1119448-00-A : 35 Nm
- Boulon, tête Torx Numéro de pièce Tesla 1618776-00-B : 65 Nm,
Procédez au soudage par points par résistance.

Avertissement
Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.

ATTENTION
N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
Pour la réparation du montant de charnière, du seuil ou de la section du montant B seulement : Installez le (ou la) Insertion du seuil latéral.
Installez la portion nécessaire du Anneau de porte extérieur.
Effectuez toutes les opérations après réparation nécessaires.
