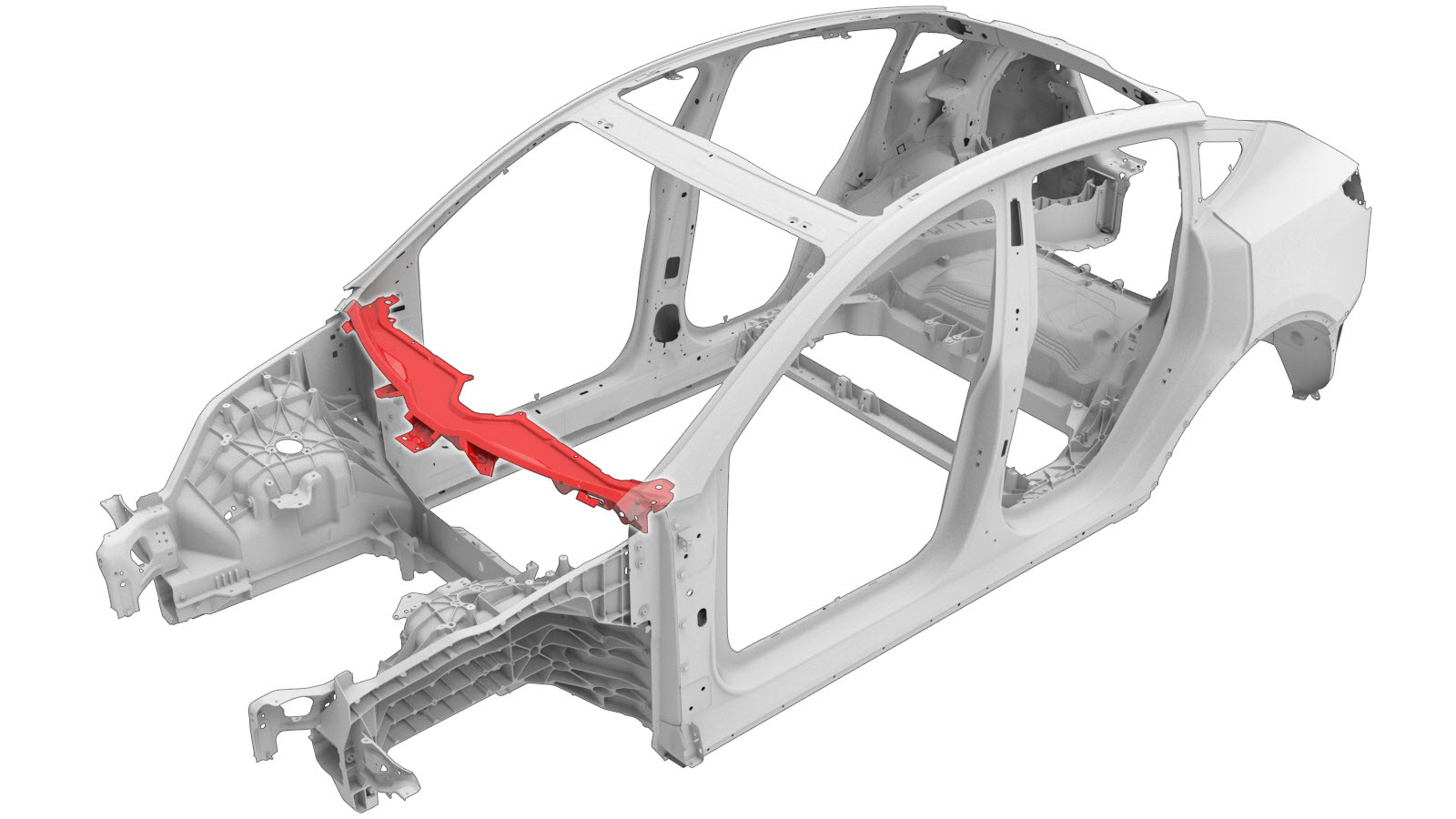

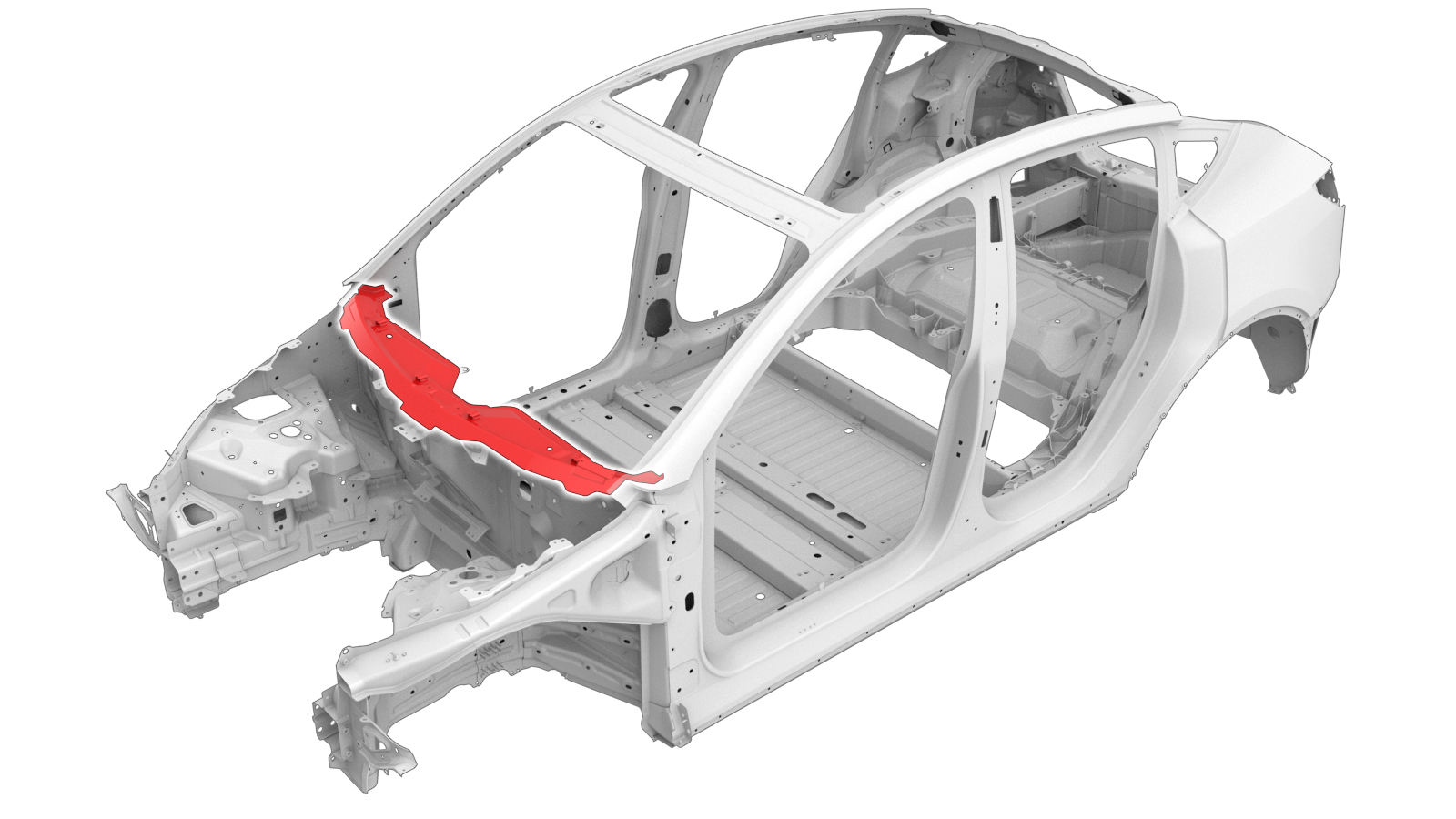

Auvent inférieur avec supports d'essuie-glace
Code de correction :
10101300902
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Cette procédure n’exige pas l’utilisation d’un banc de redressage.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|

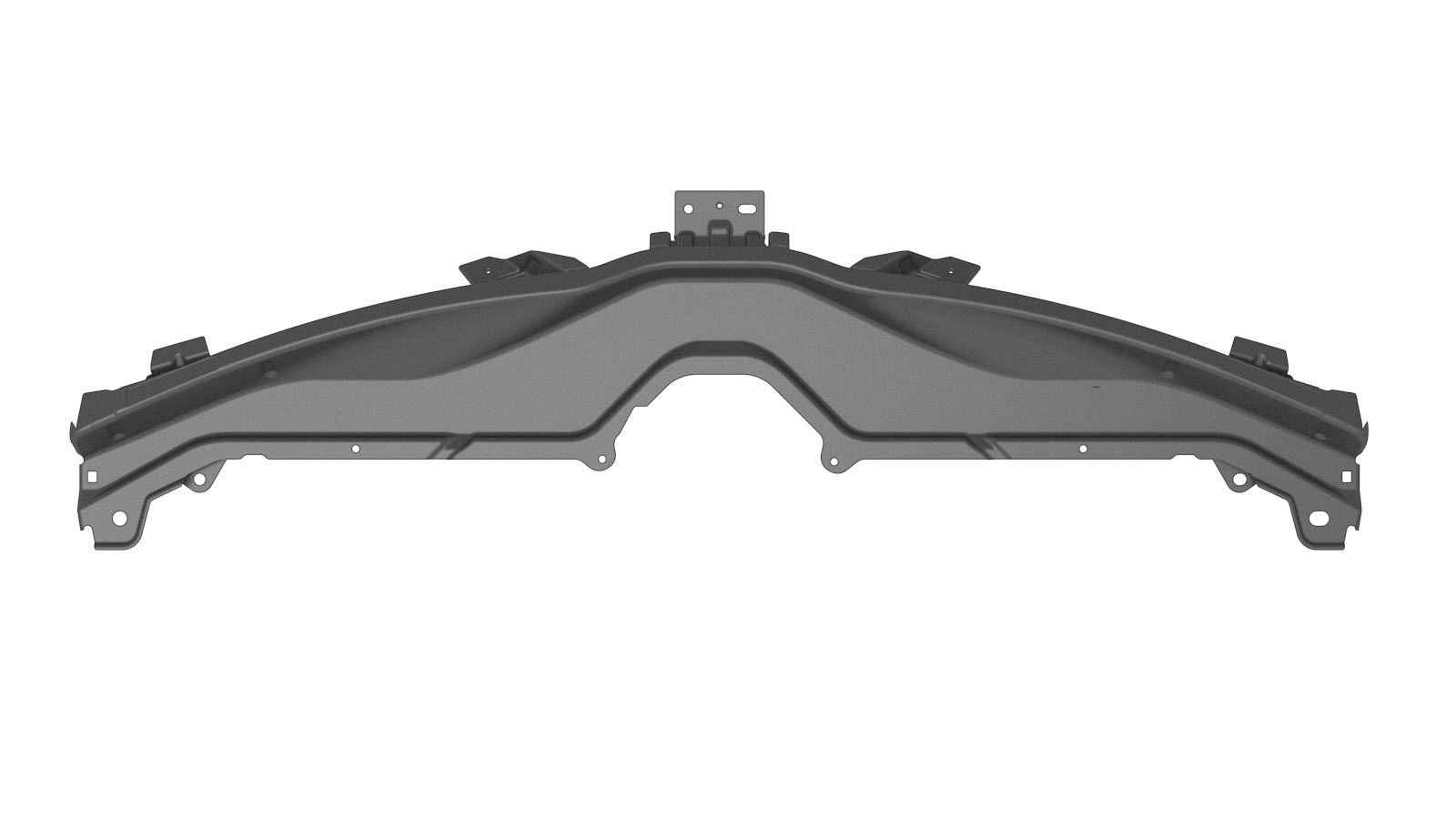

| 1 | ASSY - MY GFB COWL LWR (Auvent inférieur avec supports d'essuie-glace) |
|
| 4 | ||
| 4 |
Rivets de structure haute résistance, 6,5 mm
|
|
| 2 |
Boulon
, M6X18 |
Numéro de pièce Tesla 1006529-00-A. |
| 2 |
 Écrou riveté Rivnut RIV NUT,FLUSH,M6 (écrou à rivet, encastré) |
Numéro de pièce Tesla 2007016 : |
| 2 | BUTYL FOIL PATCH 50x50x1mm (patch de butyl et feuille d'alu) | Numéro de pièce Tesla 1045194-00-A. |
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez le capot supérieur.
-

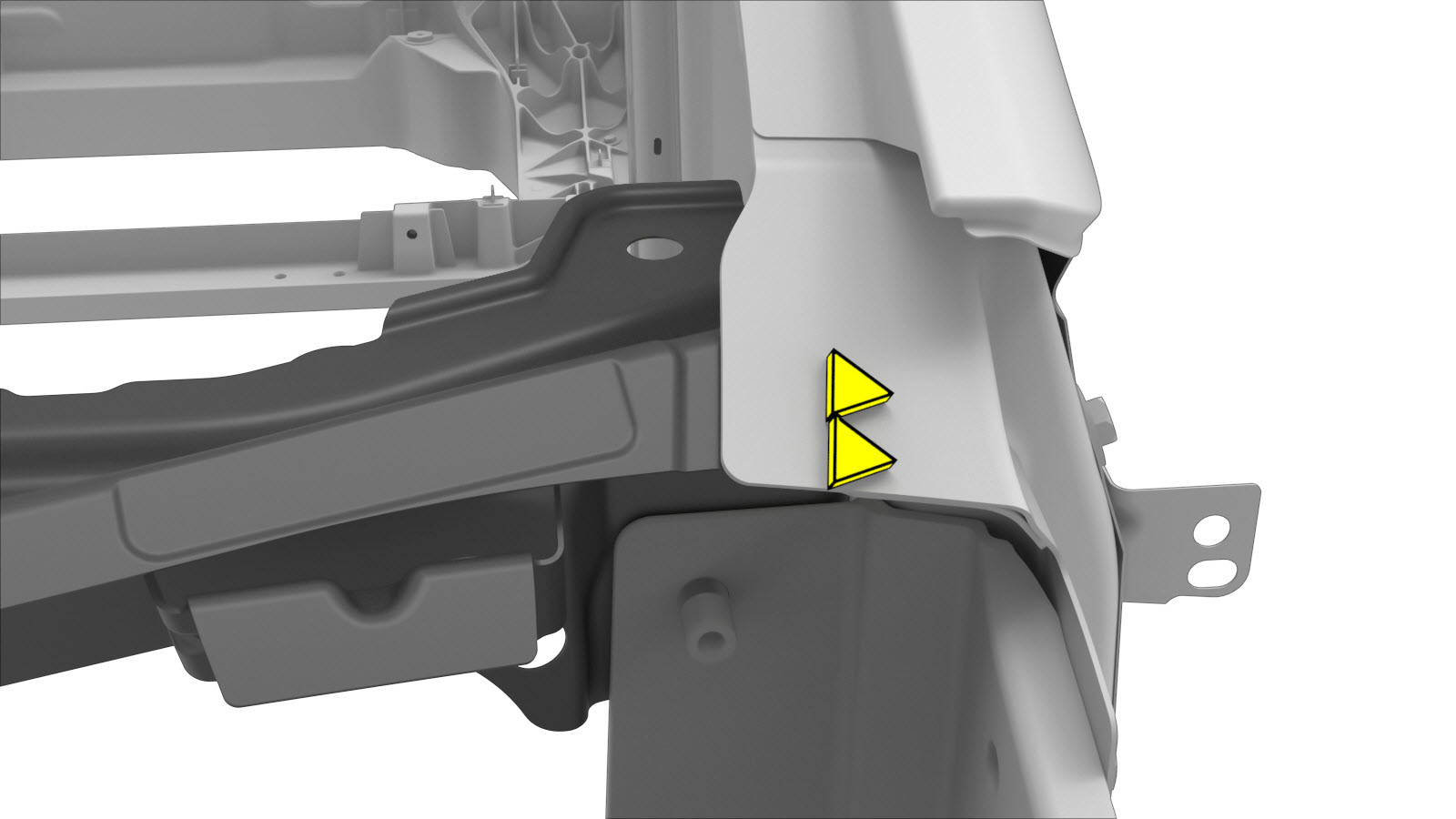

Retirez le composant d’origine.
ou

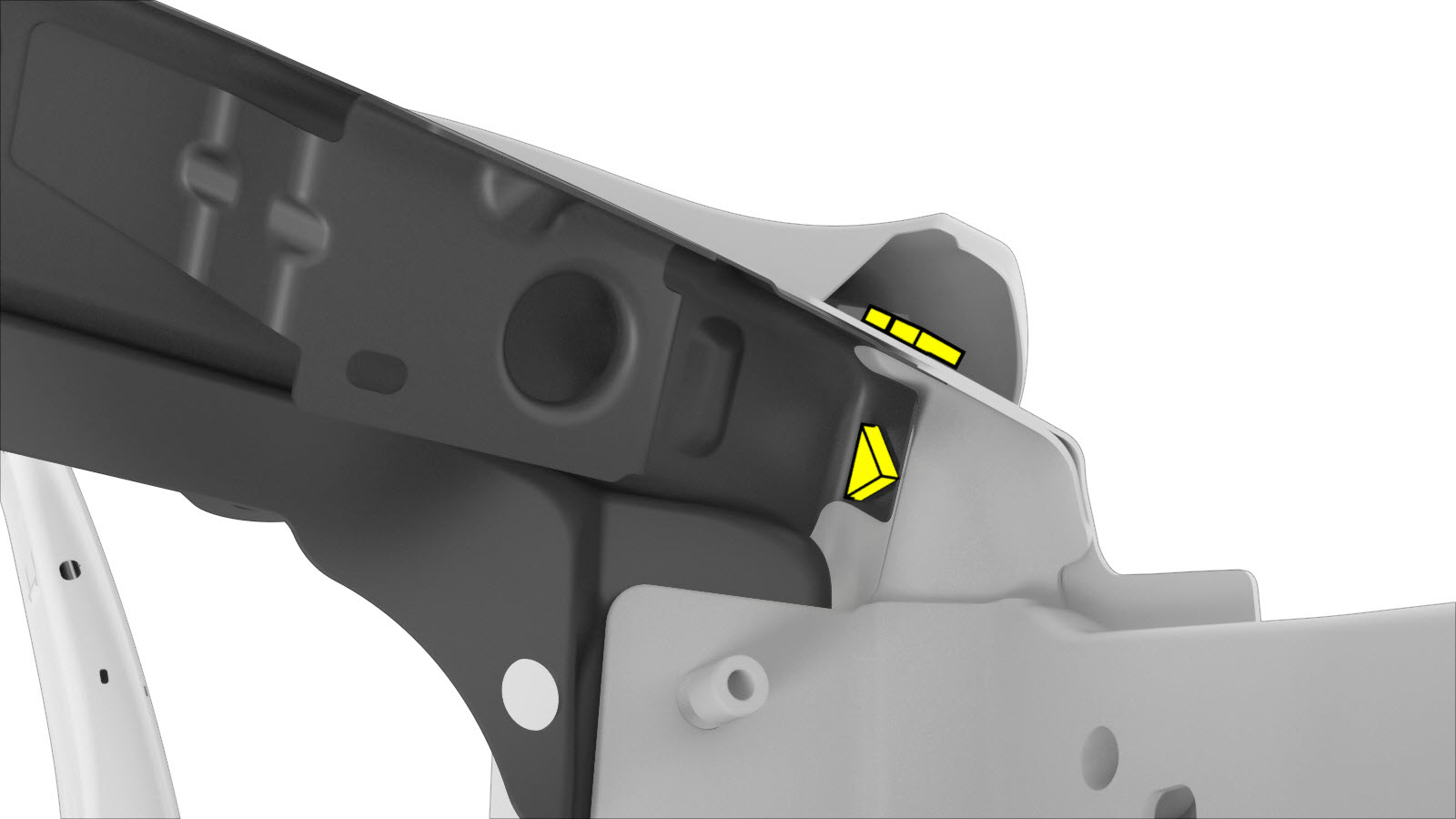

Points de soudure d’usine
-
Préparation en vue de l’installation.

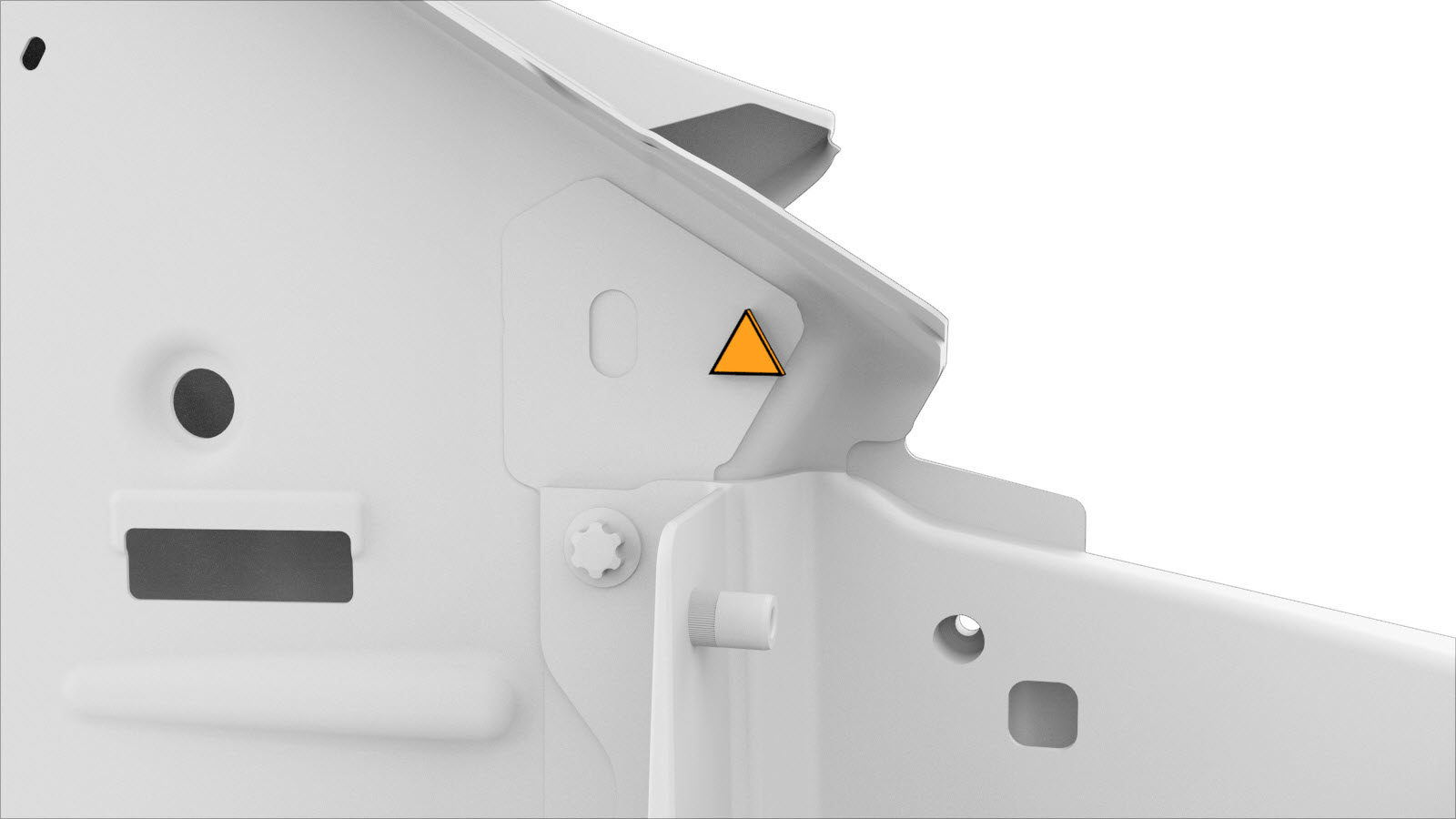

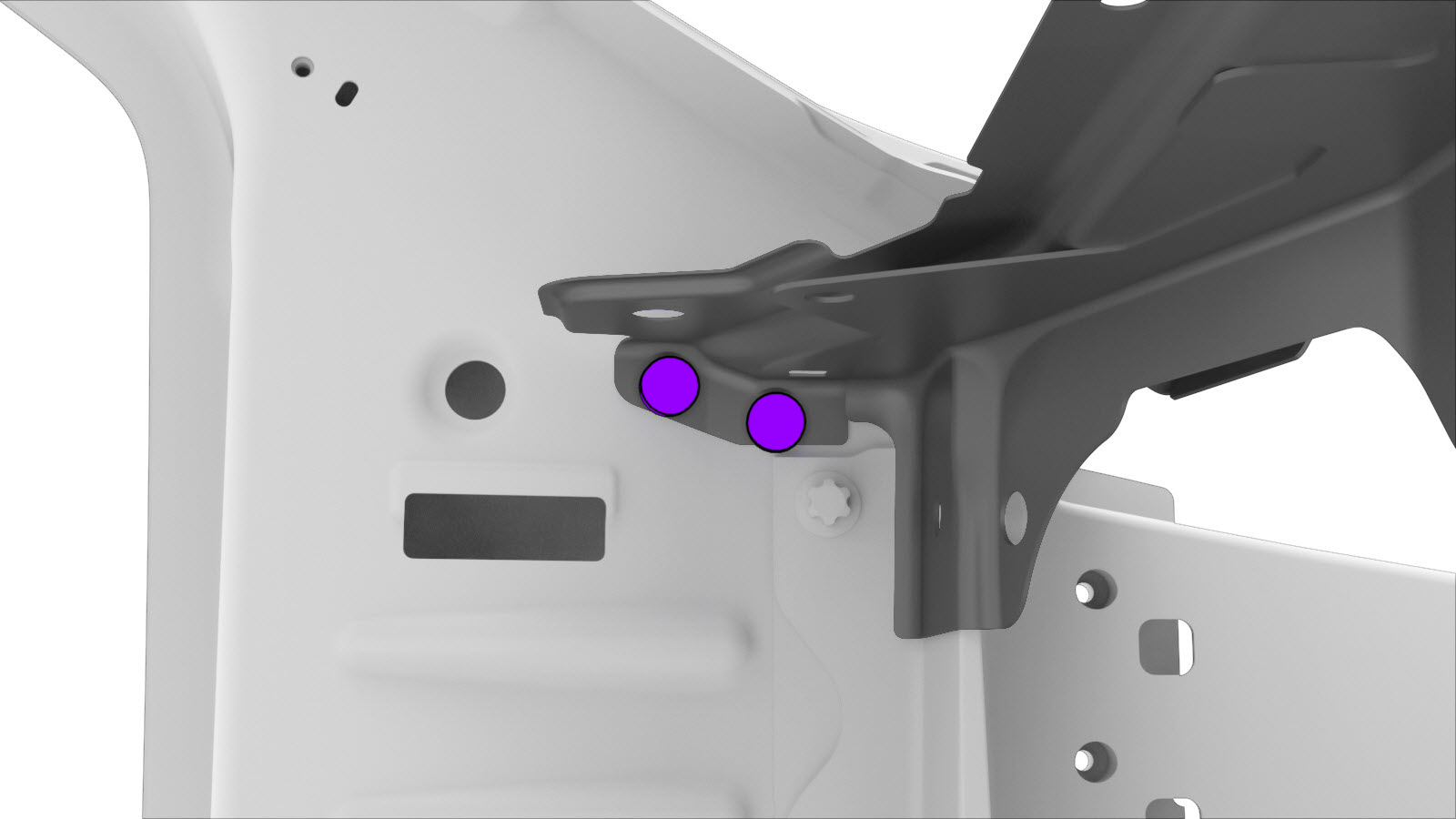

Écrou riveté Rivnut
ou

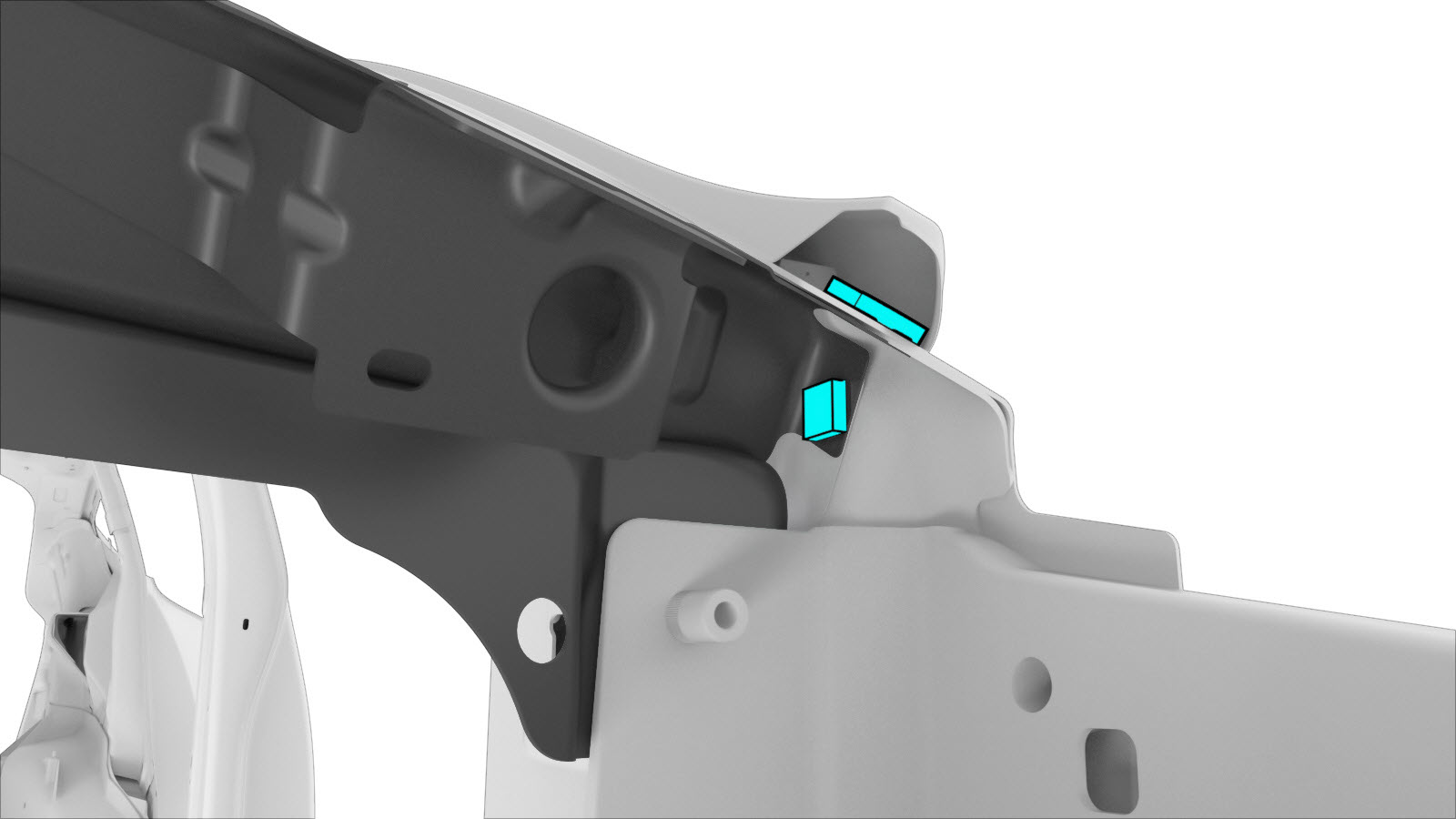

Rivets de structure à tête ampoulée, 6,5 mm

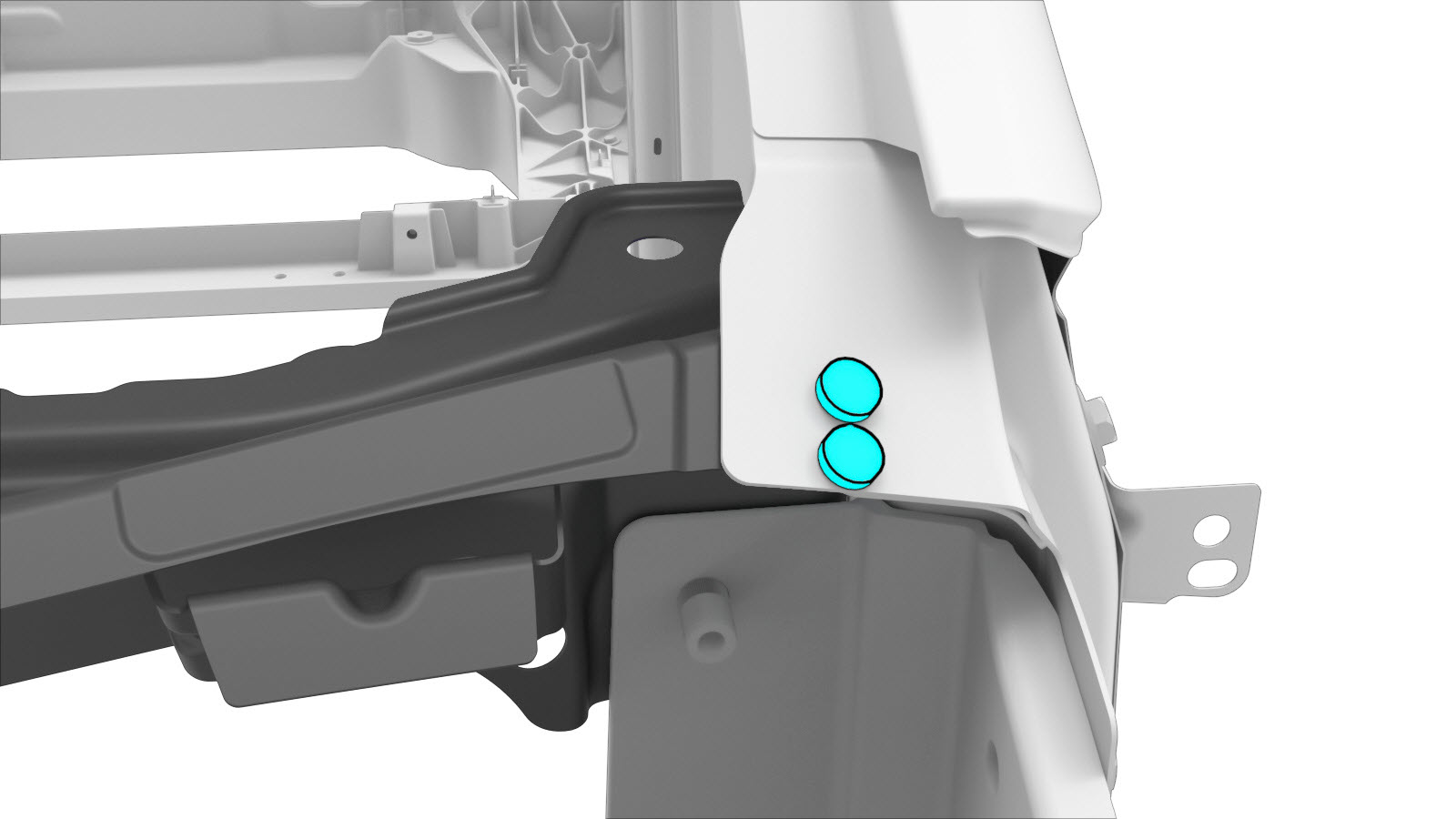

ou Rivets de structure haute résistance, 6,5 mm
ou Boulons
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
-
Installez le ou les nouveaux composants.
Serrez les boulons à un couple de 10 Nm.
-

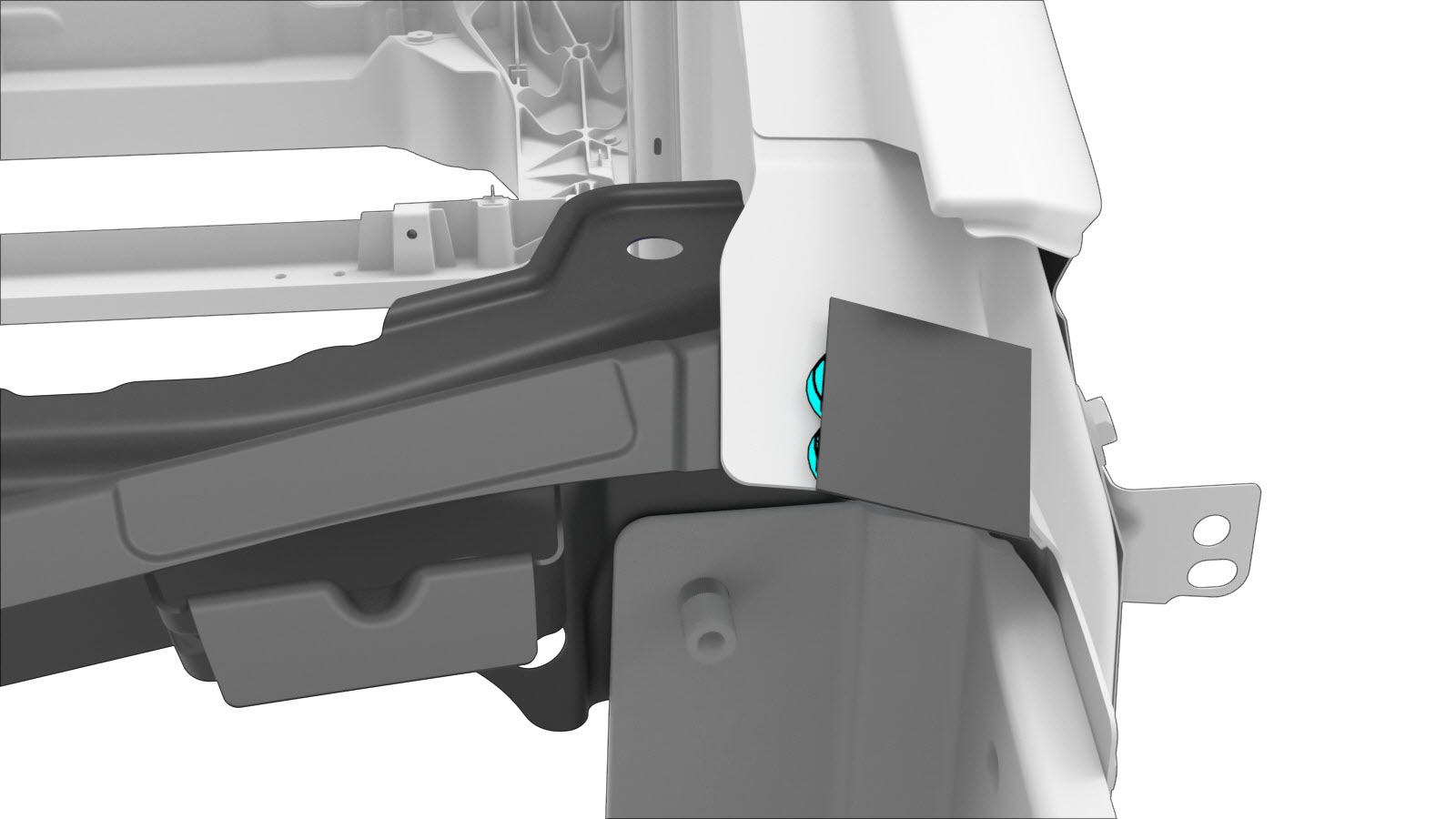

Installez des patchs en butyle pour recouvrir complètement les rivets structurels aux endroits indiqués.
-
Installez le capot supérieur.
- Effectuez toutes les opérations après réparation nécessaires.
