Extension intérieure du seuil
Code de correction :
10100138402
10100138502
REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.
Informations relatives à la réparation
- Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
- Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.
Liste des pièces
| Quantité | Description | Image/notes |
|---|---|---|

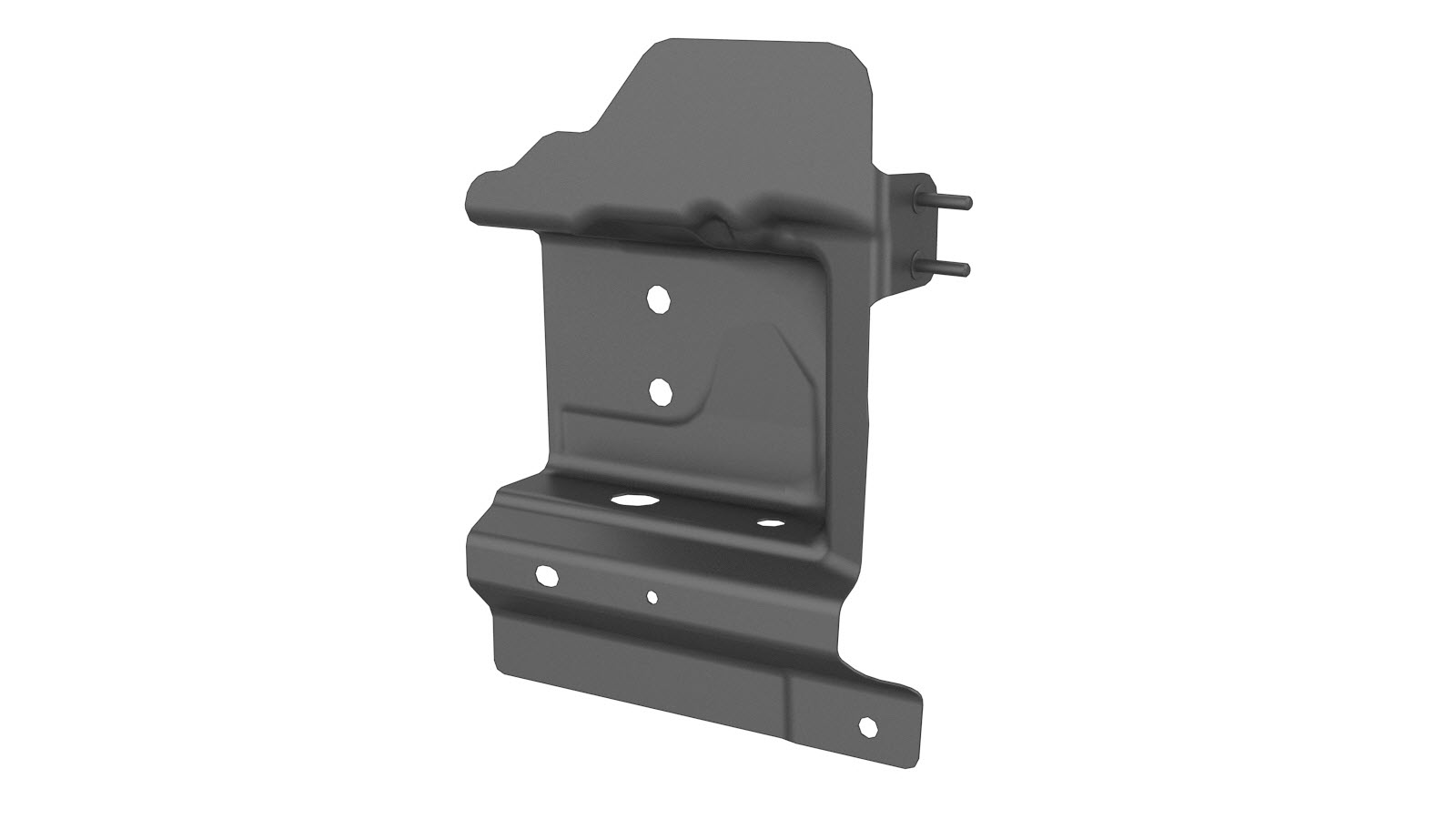

| 1 | ASY EXTN, SILL INNER LWR (Extension intérieure du seuil) |
|
| 2 |
Rivets de structure à tête fraisée, 6,5 mm
|
|
| 1 |
Rivet fluotourné S38
|
Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.
Procédure de réparation
-
Retirez Extension du passage de roue (avant).
-
Retirez la partie nécessaire du Intérieur de l'anneau de porte pour exposer le composant sous-jacent à remplacer.
-

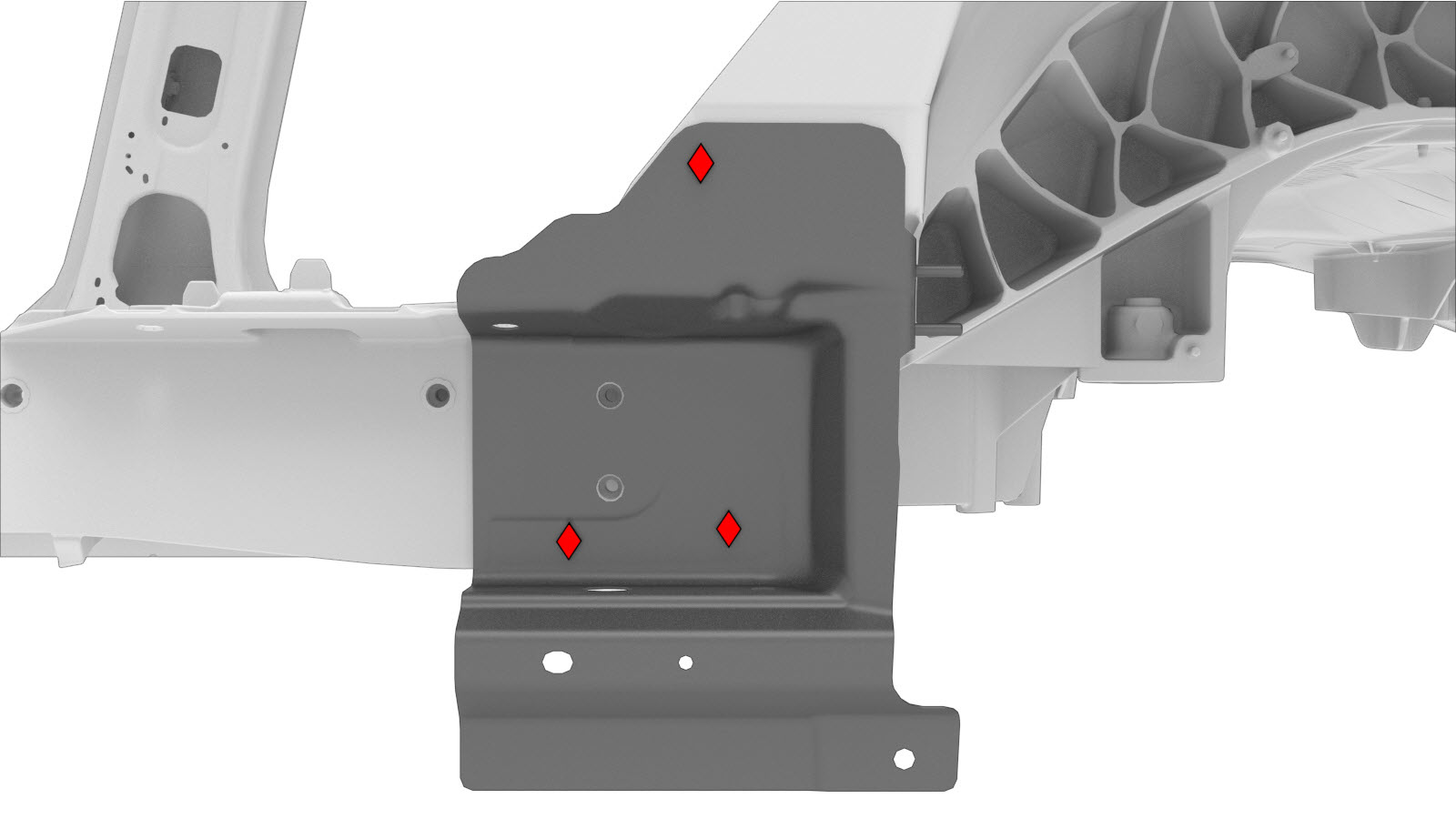

Retirez le composant d’origine.
ou
Rivets auto-perceurs d’usine
-

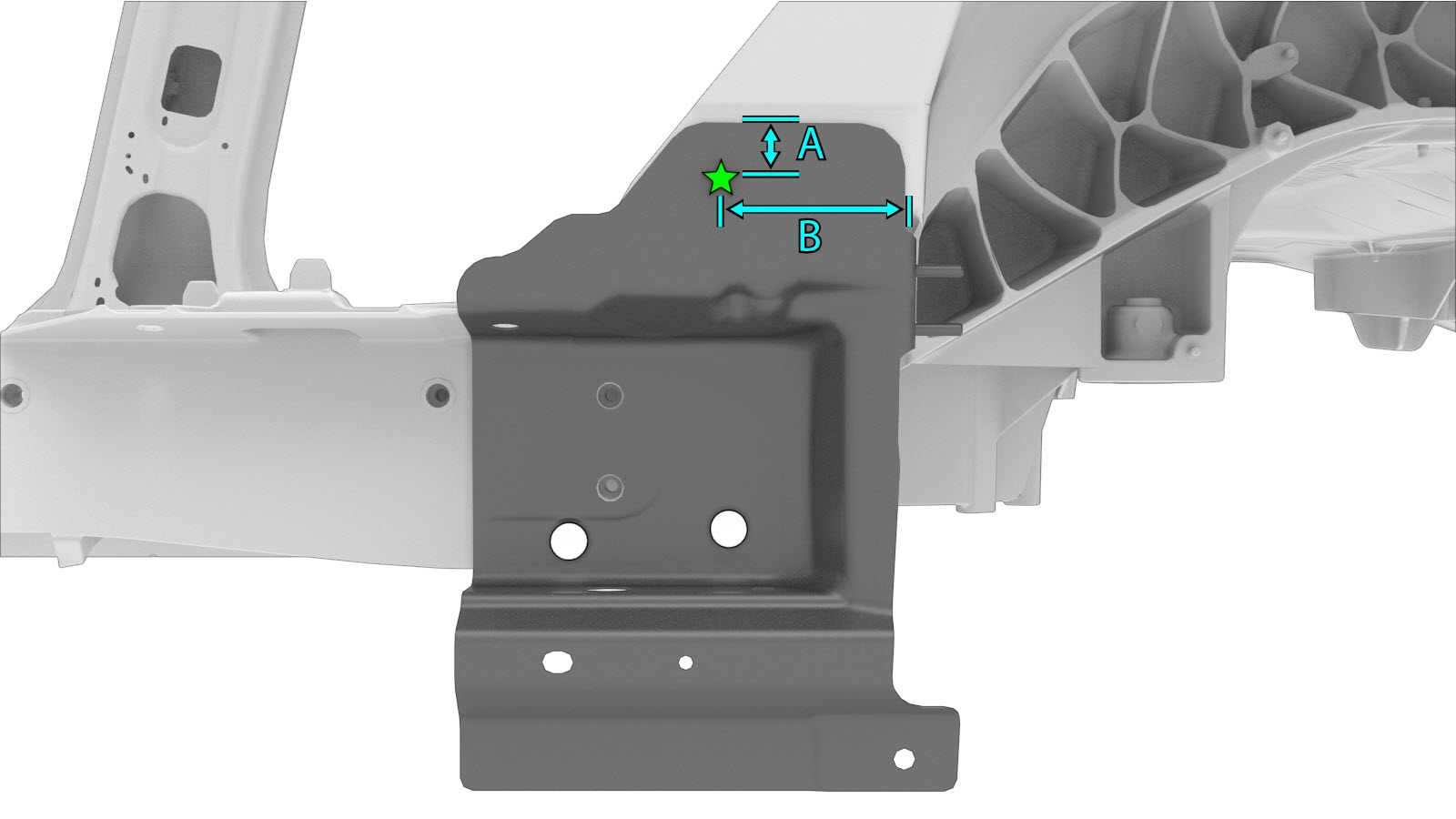

Préparation en vue de l’installation.
ou Rivets de structure à tête fraisée, 6,5 mm
ou Rivets fluotournés, S38
- A = 26 mm.
- B = 85 mm
- Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
- Installez le ou les nouveaux composants.
-
Installez le (ou la) Intérieur de l'anneau de porte.
-
Installez le (ou la) Extension du passage de roue (avant).
-
Installez la partie du Côté extérieur de la carrosserie qui a été retirée pour exposer le composant à remplacer.
- Effectuez toutes les opérations après réparation nécessaires.
