Anneau de porte extérieur

Informations relatives à la réparation

Toute section individuelle ou toute combinaison de sections de l'anneau extérieur de porte peut être remplacée à condition d'utiliser les lignes de coupe référencées dans la partie Descriptions des sections extérieures de l'anneau de porte de ce document.
Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes
Réparation complète : 1 Remarque Pour la réparation des sections uniquement : La réparation de certaines sections exige une deuxième pièce. Reportez-vous à Descriptions des sections extérieures de l'anneau de porte pour déterminer si la réparation planifiée d'une section exige une pièce supplémentaire.	MY ASY - DOOR RING OUTER SVC E-COATED (Extérieur d'anneau de porte)
2	Rivets de structure à tête ampoulée de 6,5 mm
3	Rivet fluotourné S28
8	Rivet fluotourné S38

Remarque

Les quantités de rivets indiquées ci-dessus sont pour la réparation complète. Référez-vous aux Descriptions de la section extérieure de l'anneau de porte pour connaître les fixations requises pour la réparation des sections.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Descriptions des sections extérieures de l'anneau de porte


Extérieur de l'anneau de porte, sous-ensembles et sectionnement des sous-ensembles

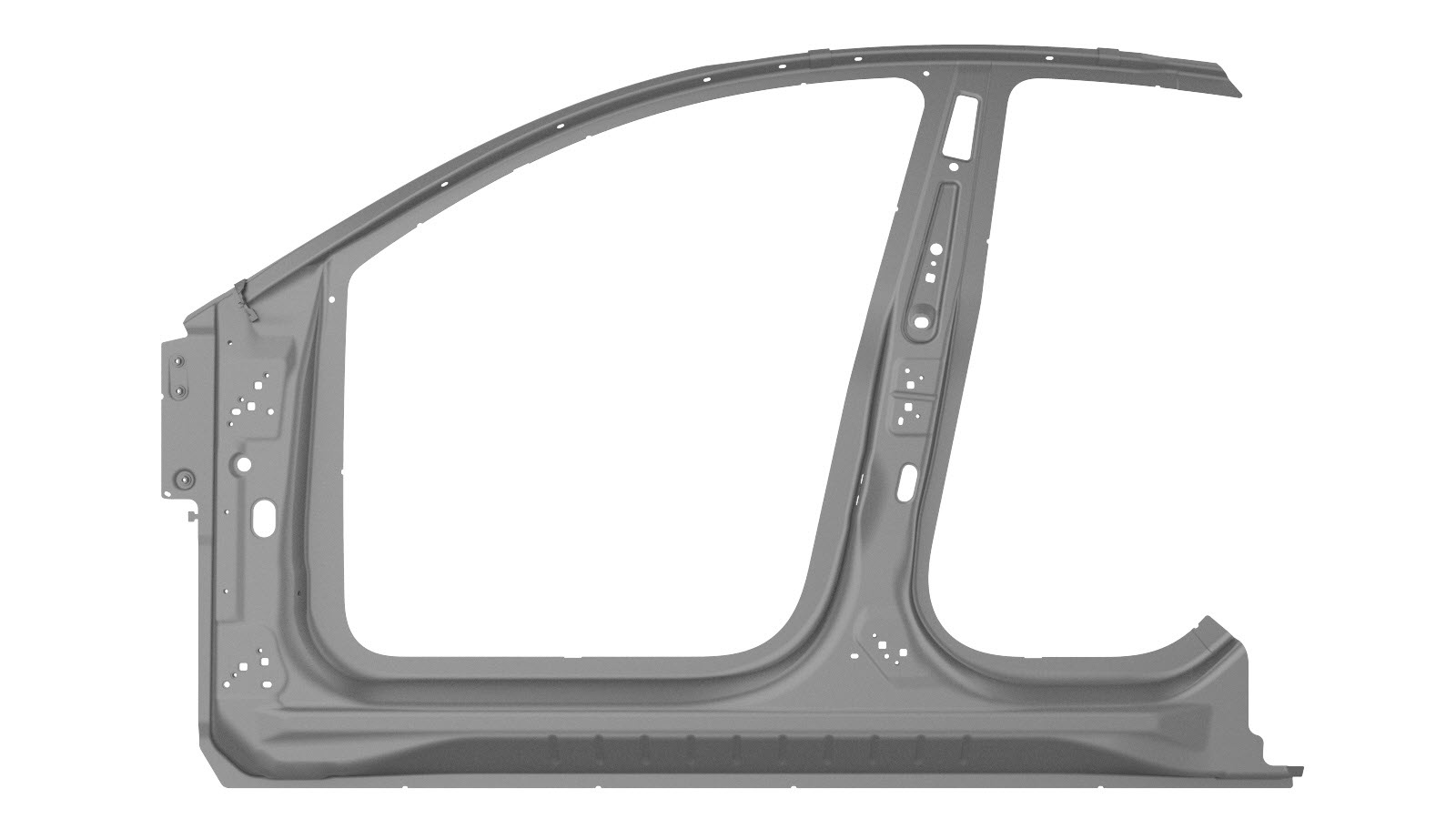

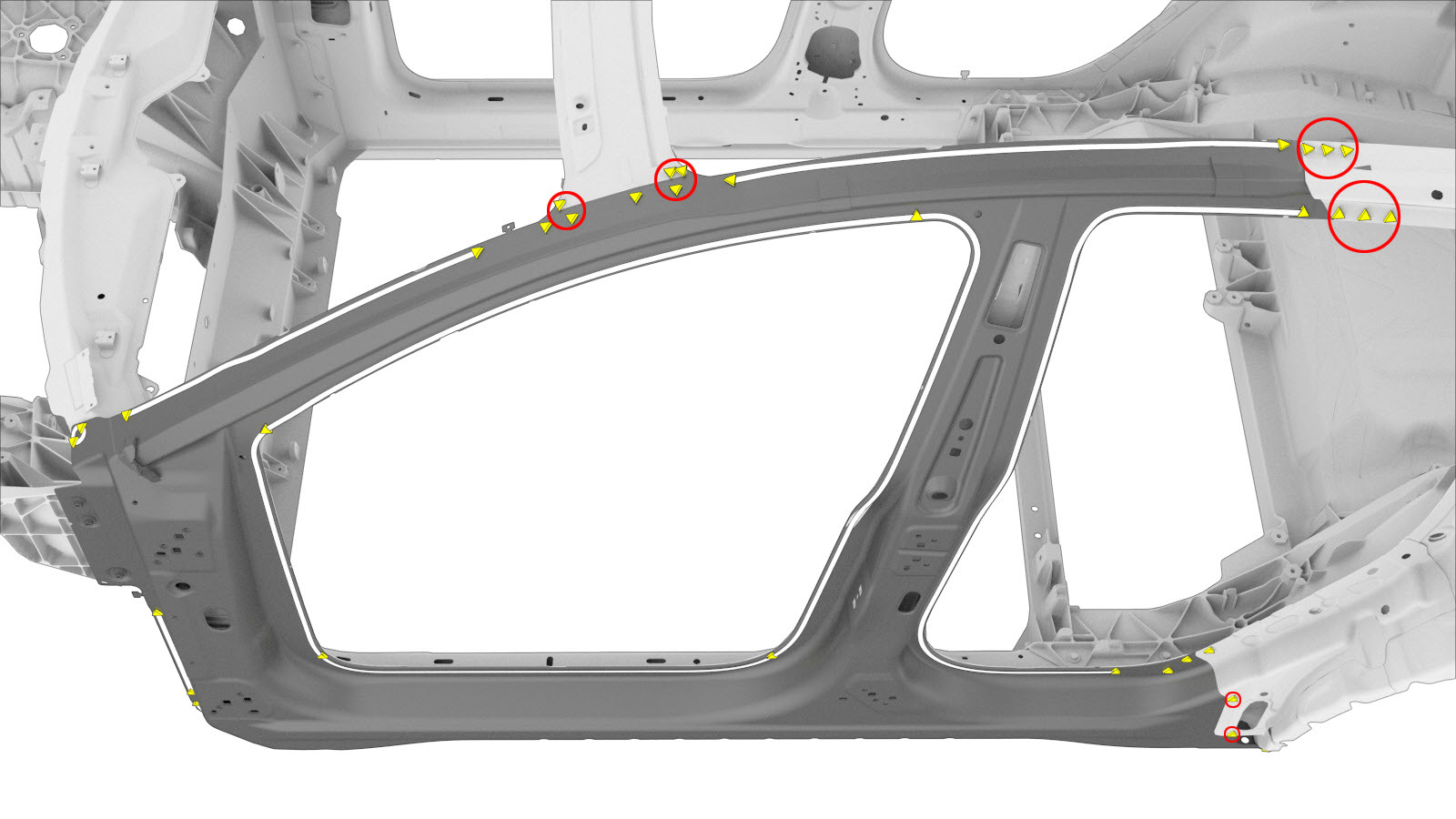

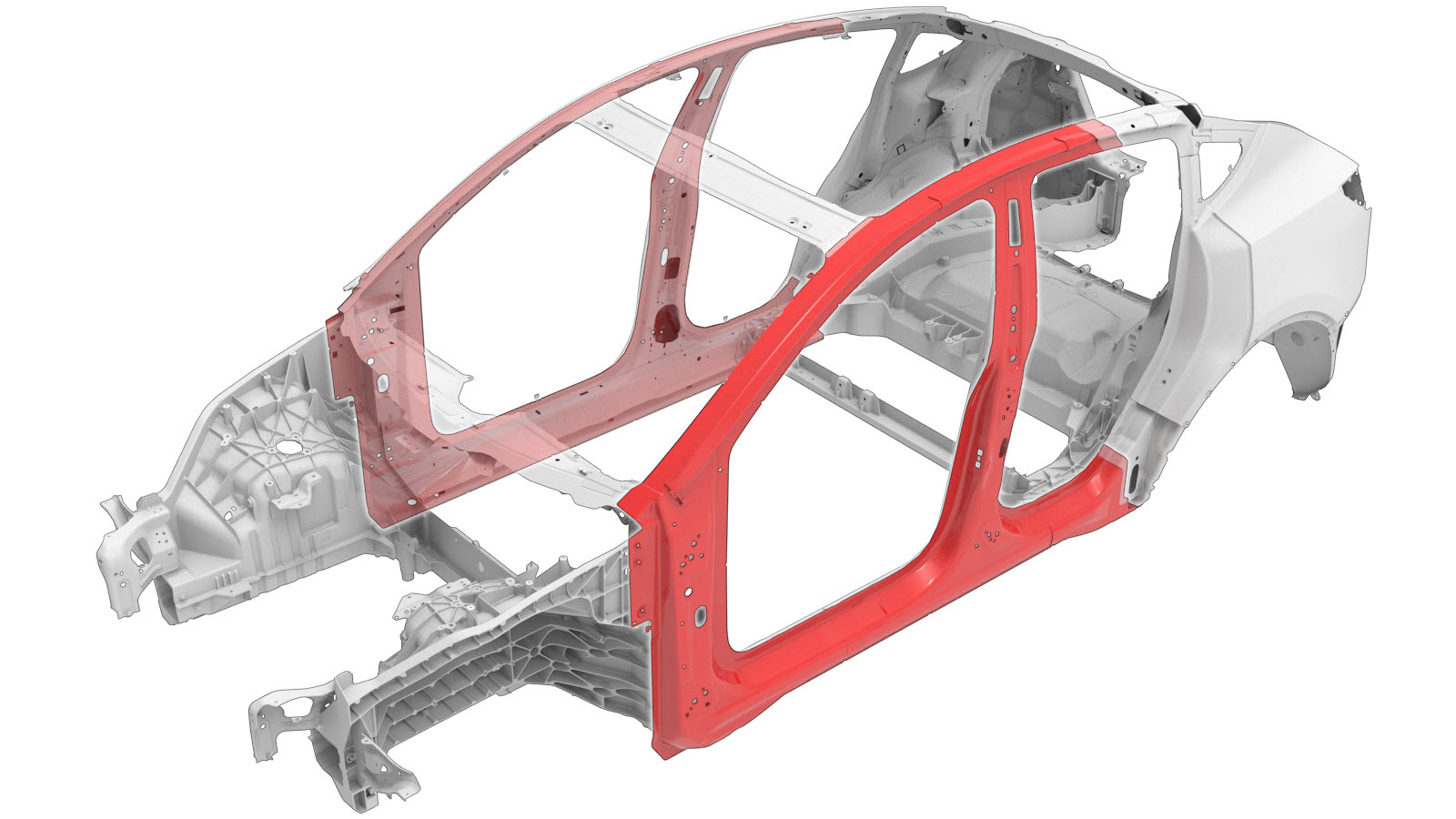

L'anneau de porte extérieur (illustré ci-dessous) est un composant unique, et peut être remplacé en une seule réparation :

Au lieu de remplacer l'anneau extérieur de porte complet, il est également possible de remplacer des parties de l'anneau extérieur de porte en utilisant les lignes de découpe décrites dans ce document.

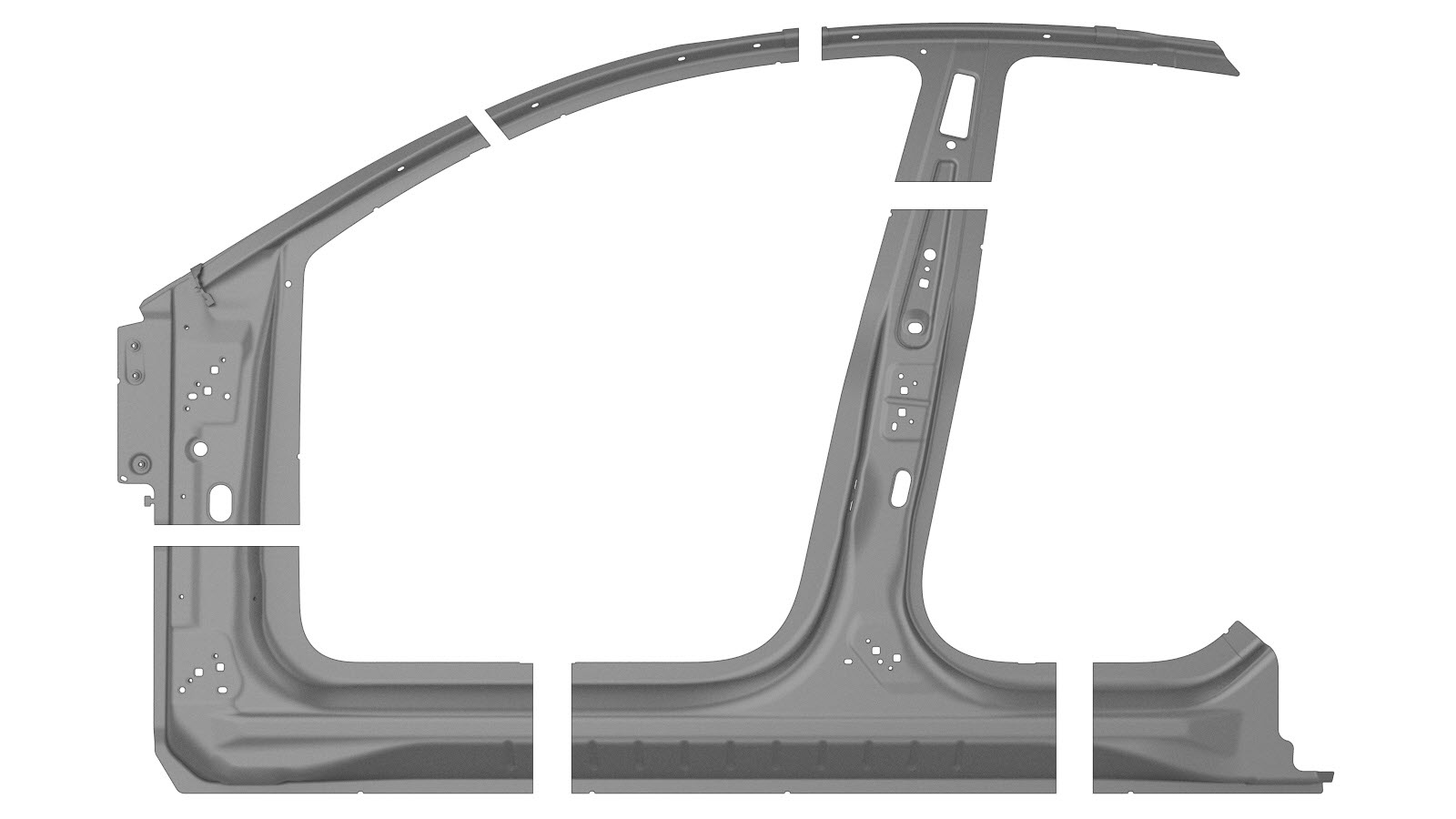

Sections extérieures de l'anneau de porte


Descriptions des sections extérieures de l'anneau de porte

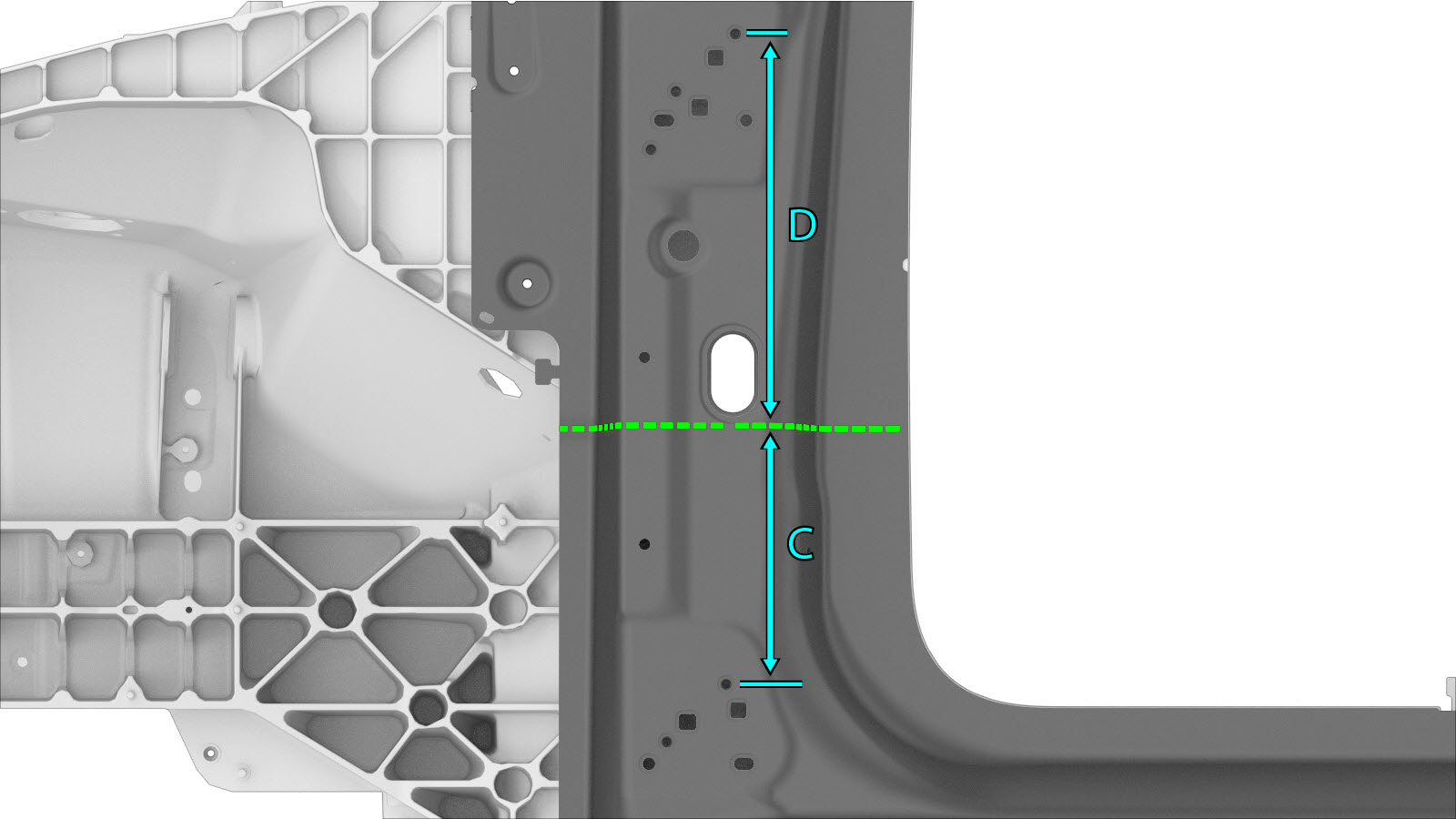

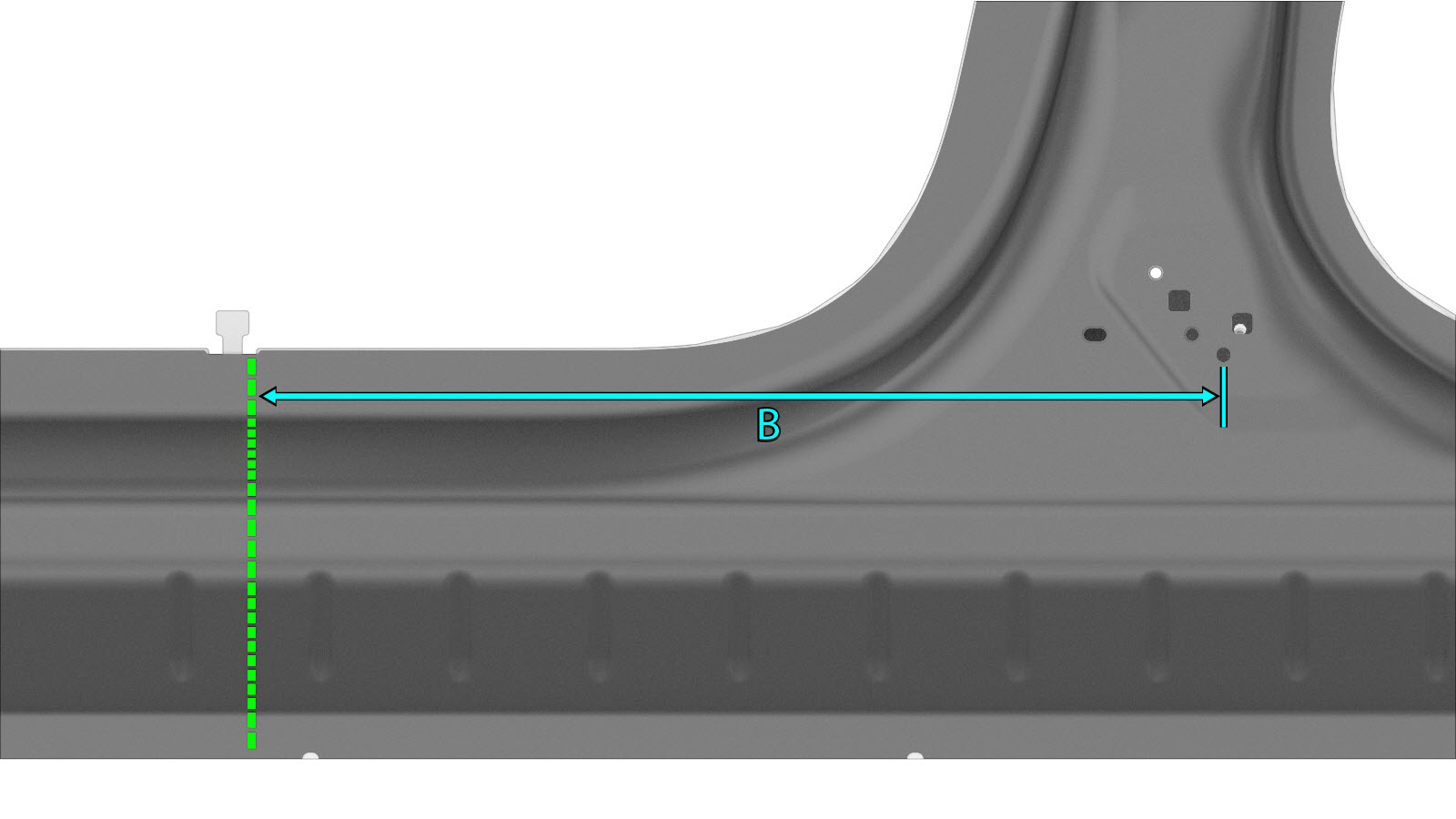

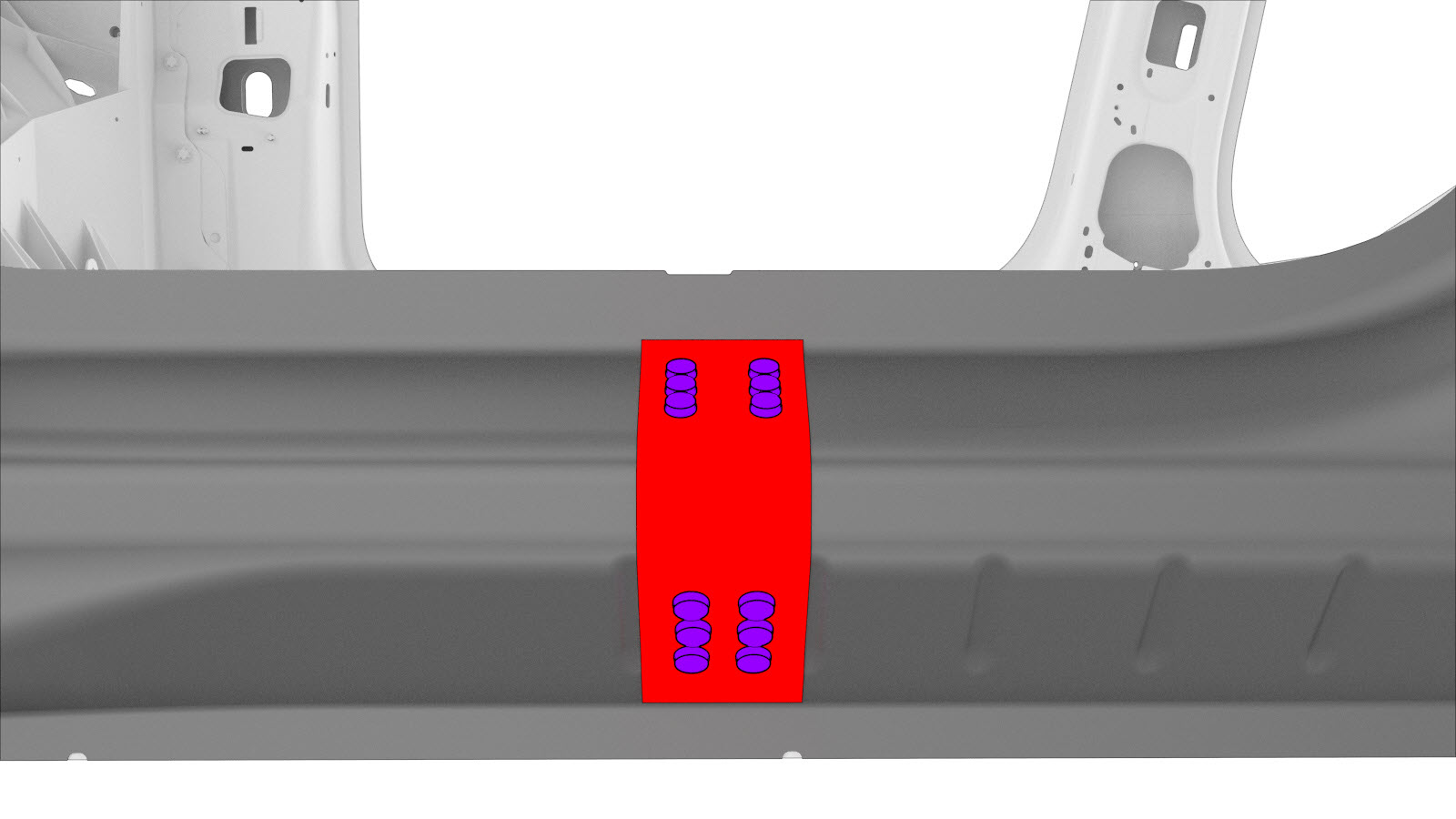

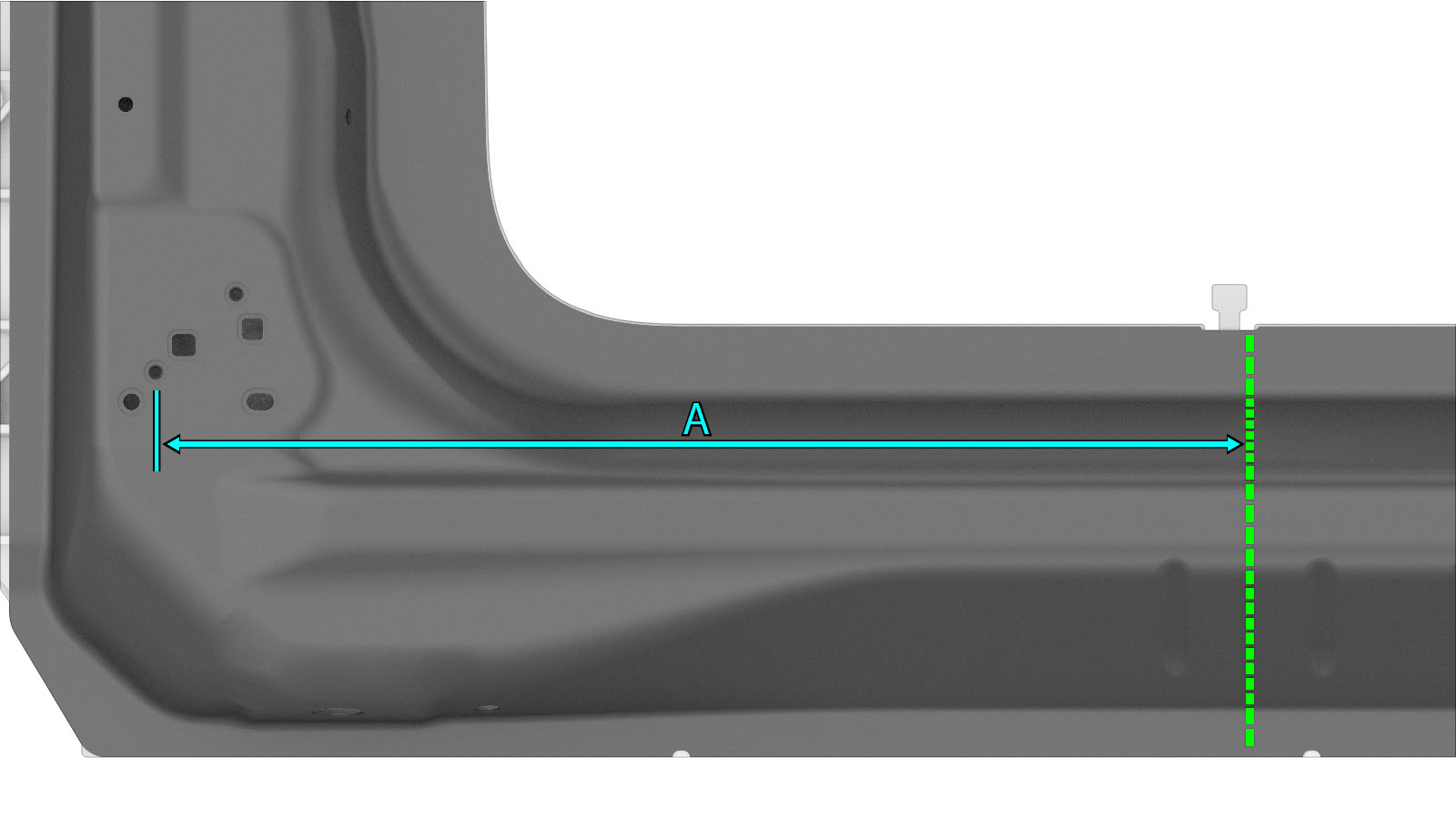

Montant à charnière Section inférieure Ligne de coupe Ligne/point de référence A = 620 mm B = 585 mm C = 200 mm D = 300 mm Remarque Commandez un anneau de porte extérieur lorsque vous effectuez la réparation de cette section. Remarque Pour le joint entre le montant à charnière inférieur et le montant B inférieur, créez et installez une plaque de renfort de 80 mm de large. Placez les rivets structurels arrondis uniformément et laissez un dégagement adéquat sous les rivets à proximité de l'insert de seuil latéral. Remarque Pour le joint entre le montant à charnière inférieur et le montant à charnière supérieur, créez et installez une plaque d'appui de 80 mm de large, et installez-la comme indiqué. ou Rivets de structure à tête ampoulée, 6,5 mm – Jusqu'à 20.	Ligne de découpe entre le montant à charnière inférieur et le montant B inférieur Ligne de découpe entre le montant à charnière supérieur et le montant à charnière inférieur Plaque de renfort entre le montant à charnière inférieur et le montant B inférieur Plaque d'appui entre le montant à charnière supérieur et le montant à charnière inférieur

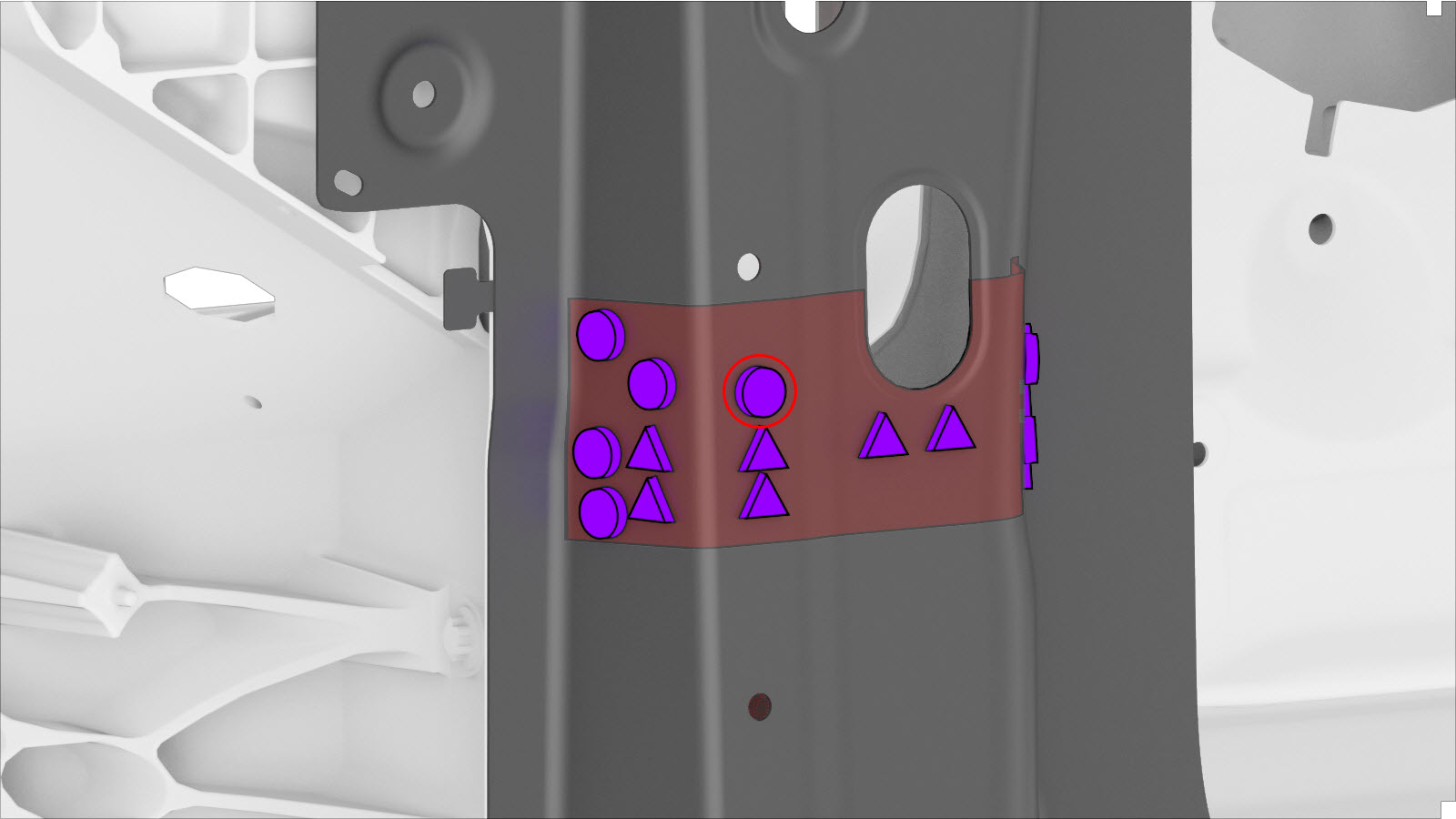

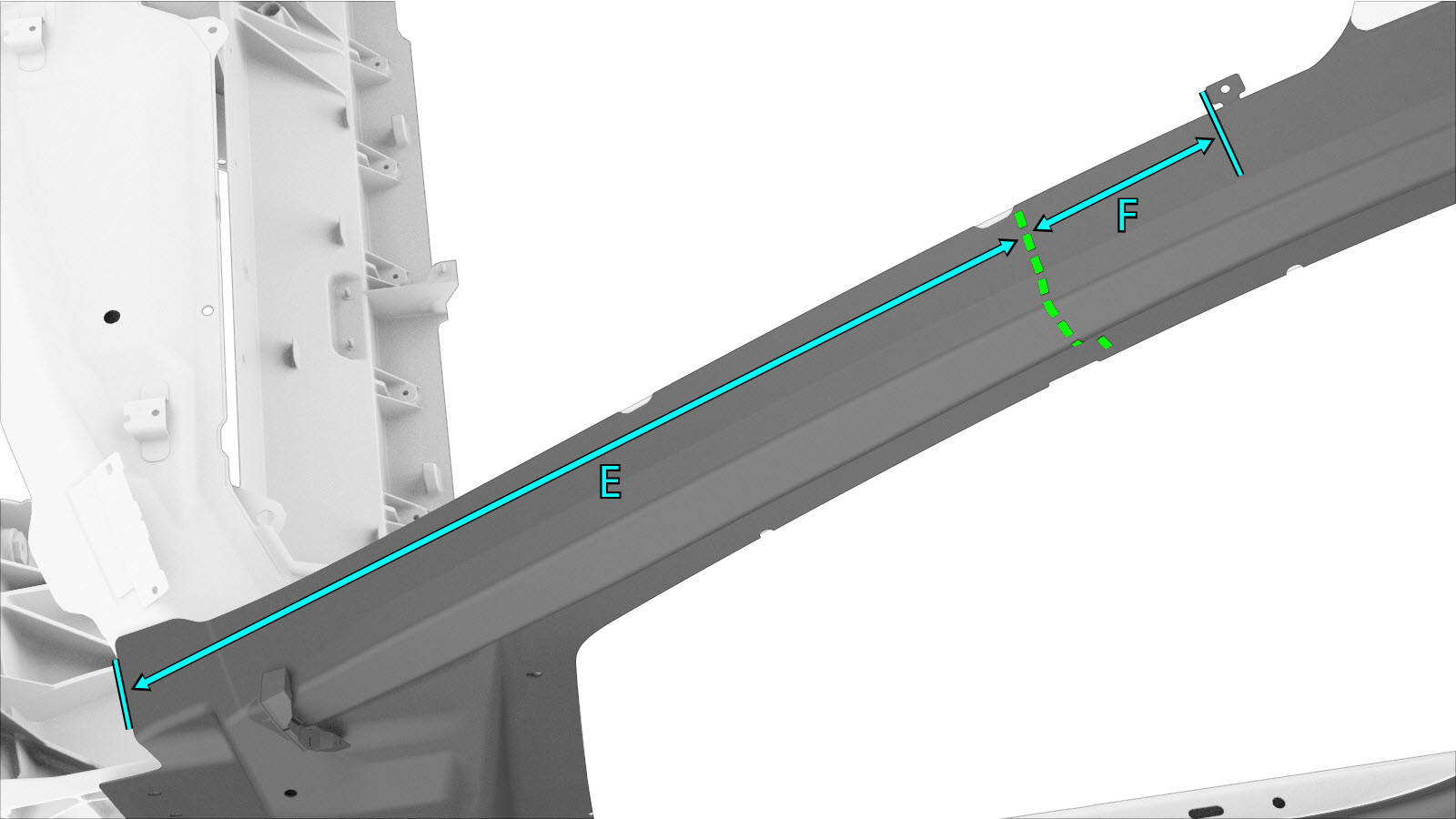

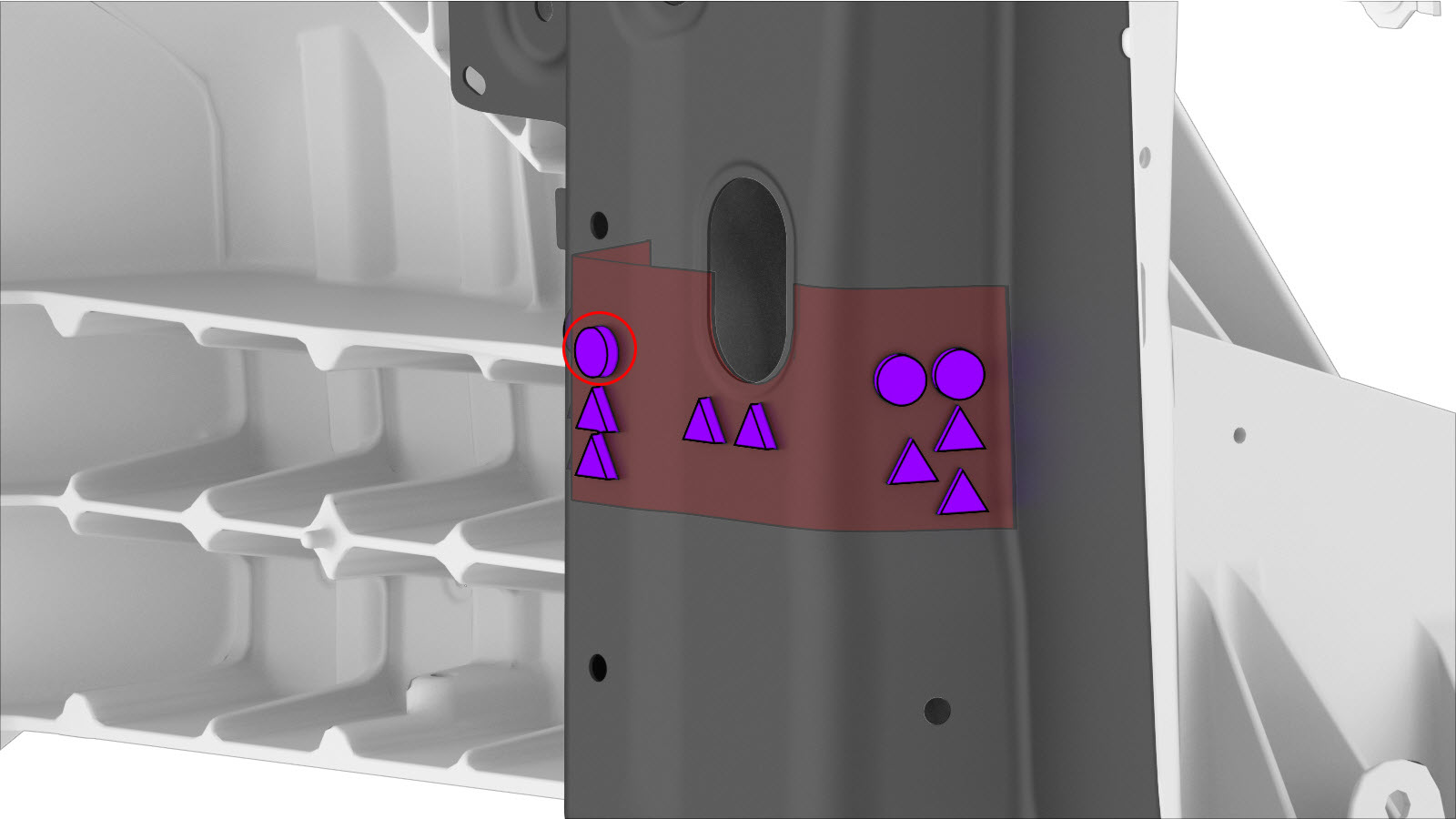

Pilier à charnière Section supérieure Ligne de coupe Ligne/point de référence C = 200 mm D = 300 mm E = 700 mm F = 122 mm Remarque Commandez un anneau de porte extérieur lorsque vous effectuez la réparation de cette section. Remarque Pour le joint entre le montant à charnière inférieur et le montant à charnière supérieur et le joint entre le montant à charnière supérieur et le montant A supérieur, créez et installez une plaque de renfort. de 80 mm de large, et installez-la comme indiqué. Remarque Le rivet encerclé en rouge est installé après l'installation du composant Côté extérieur de la carrosserie. ou Rivets de structure à tête ampoulée, 6,5 mm – Jusqu'à 15. ou Rivets, 4,8 mm – Jusqu'à 2.	Ligne de découpe entre le montant à charnière supérieur et le montant à charnière inférieur Ligne de découpe entre le montant à charnière supérieur et le montant A supérieur Plaque d'appui entre le montant à charnière supérieur et le montant à charnière inférieur Plaque d'appui entre le montant à charnière supérieur et le montant A supérieur

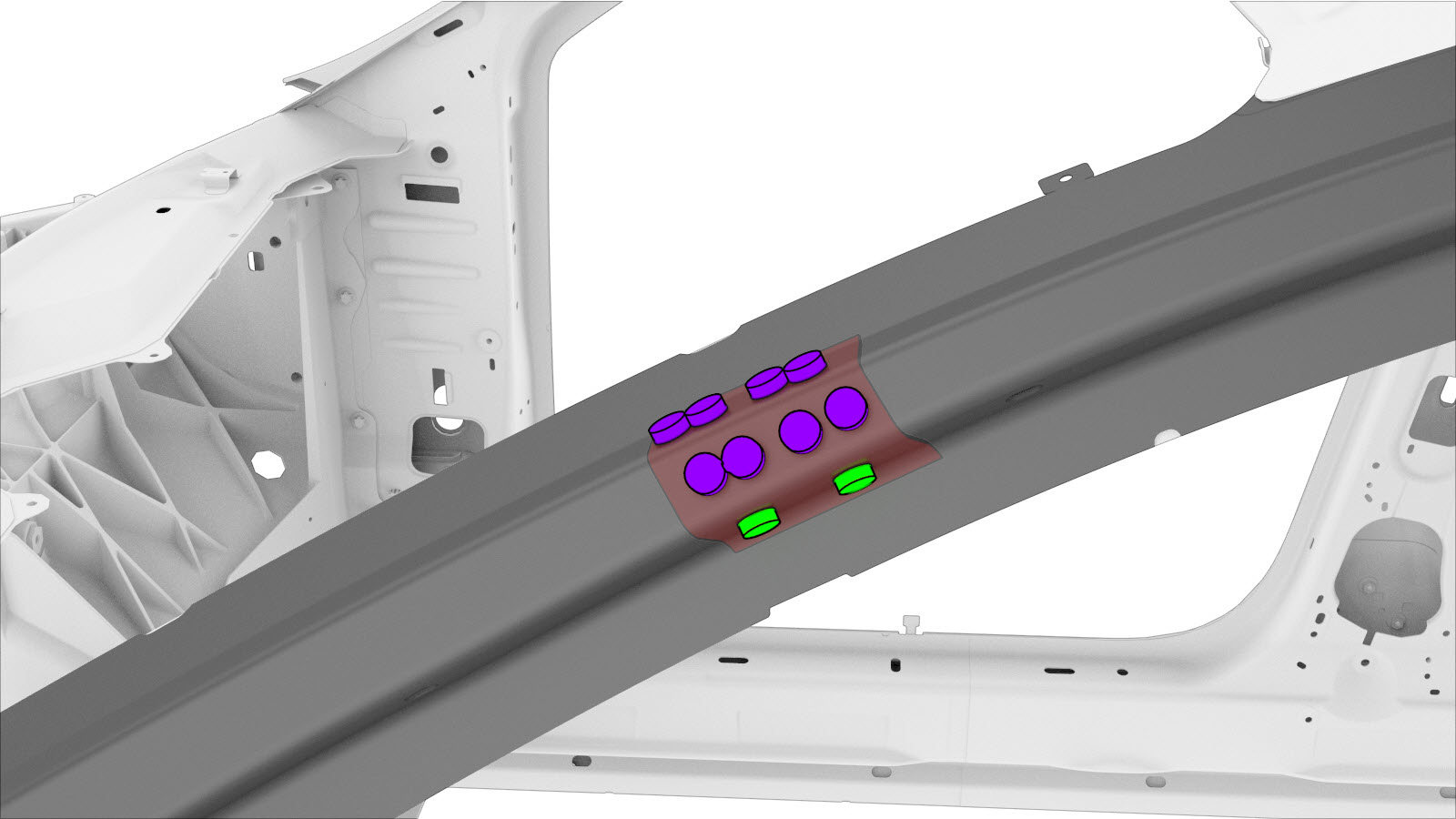

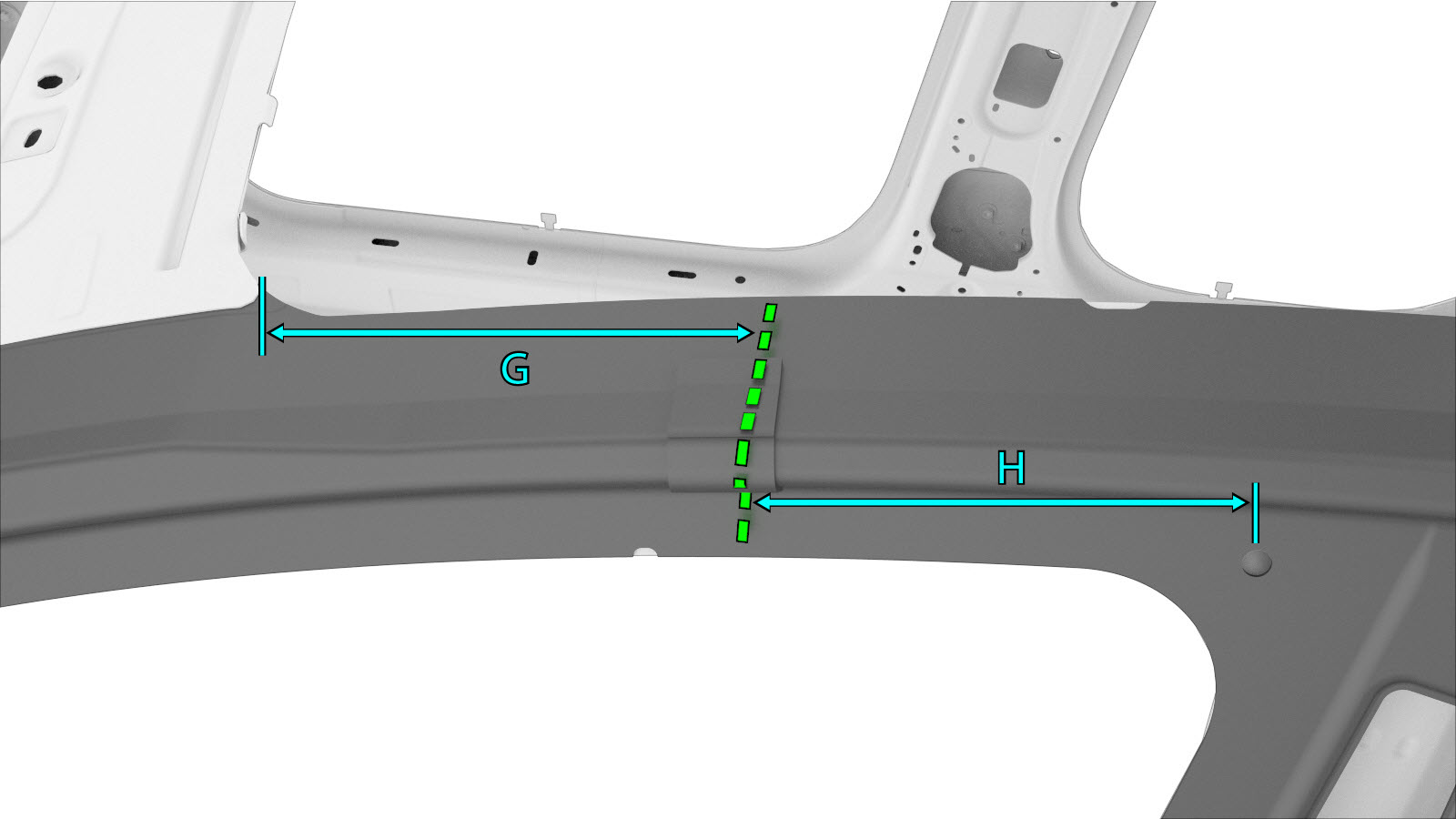

Section supérieure du montant A Ligne de coupe Ligne/point de référence E = 700 mm F = 122 mm G = 217 mm H = 195 mm Remarque Ligne de découpe entre le montant A à charnière supérieur et le joint entre le montant A supérieur et le montant B supérieur, créez et installez une plaque d'appui 80 mm de large, et installez-la comme indiqué. ou Rivets de structure à tête ampoulée, 6,5 mm – Jusqu'à 16. ou Rivets, 4,8 mm – Jusqu'à 4.	Ligne de découpe entre le montant à charnière supérieur et le montant A supérieur Ligne de découpe entre le montant A supérieur et le montant B supérieur Plaque d'appui entre le montant à charnière supérieur et le montant A supérieur Plaque d'appui entre le montant A supérieur et le montant B supérieur

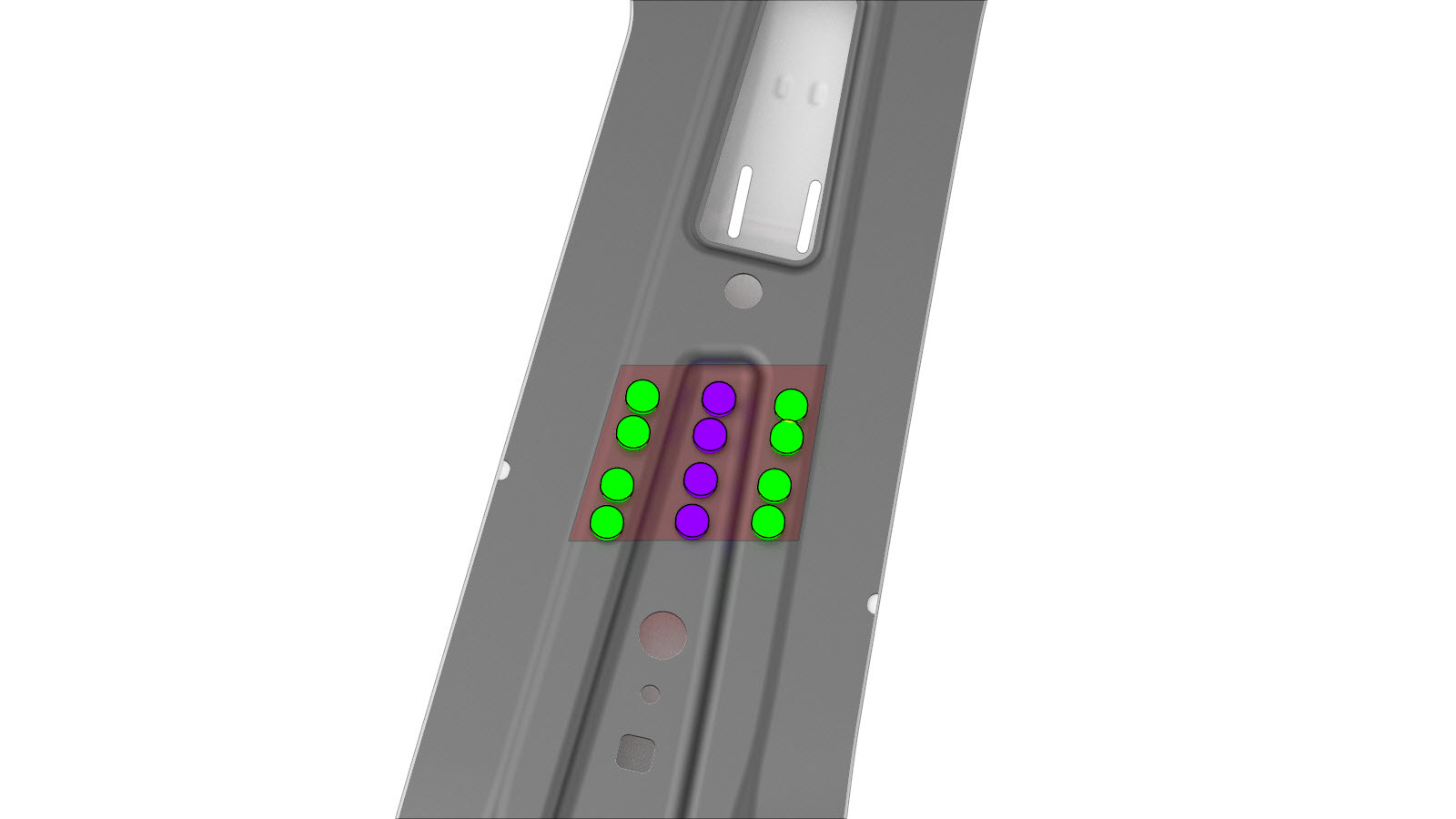

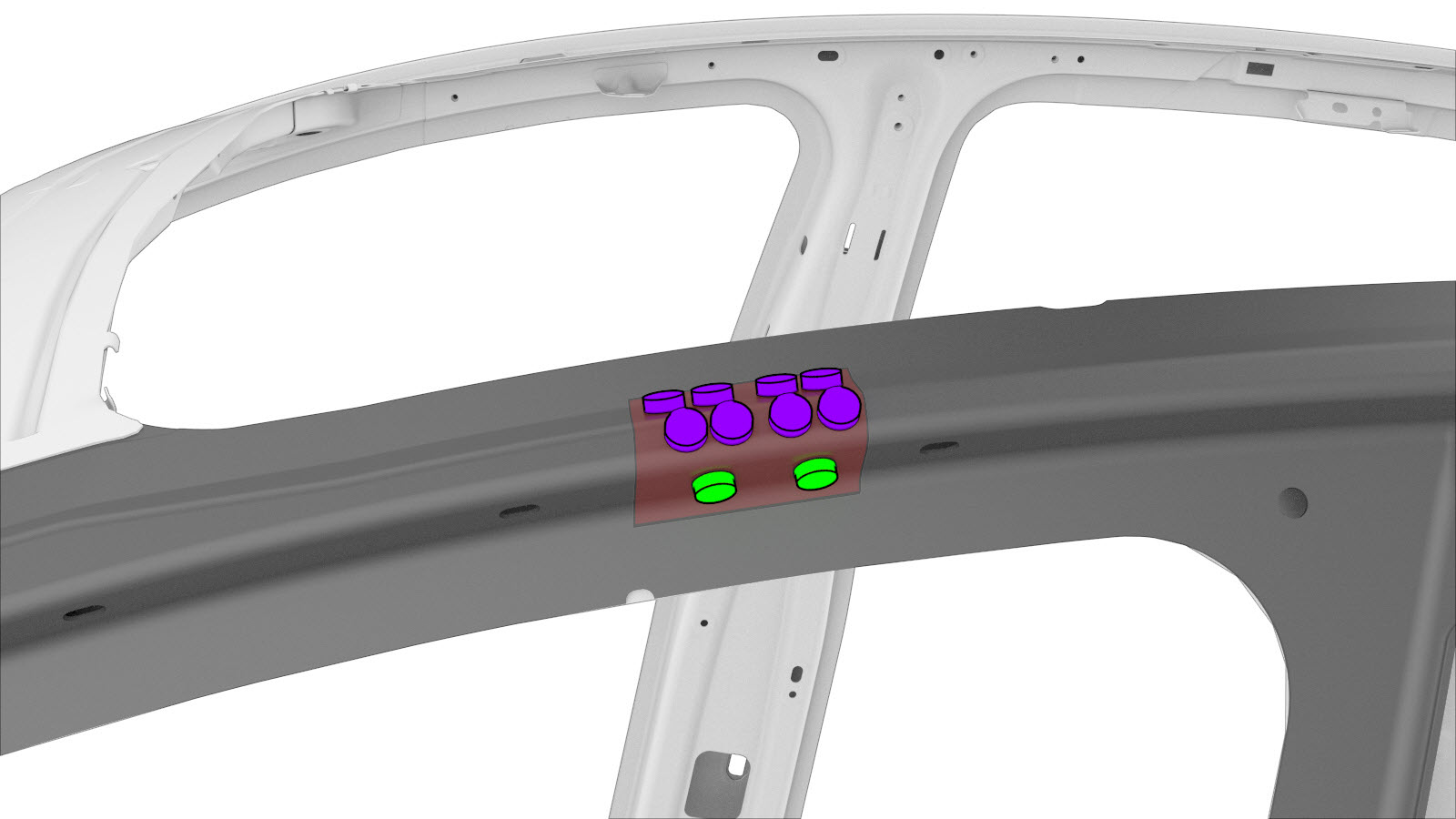

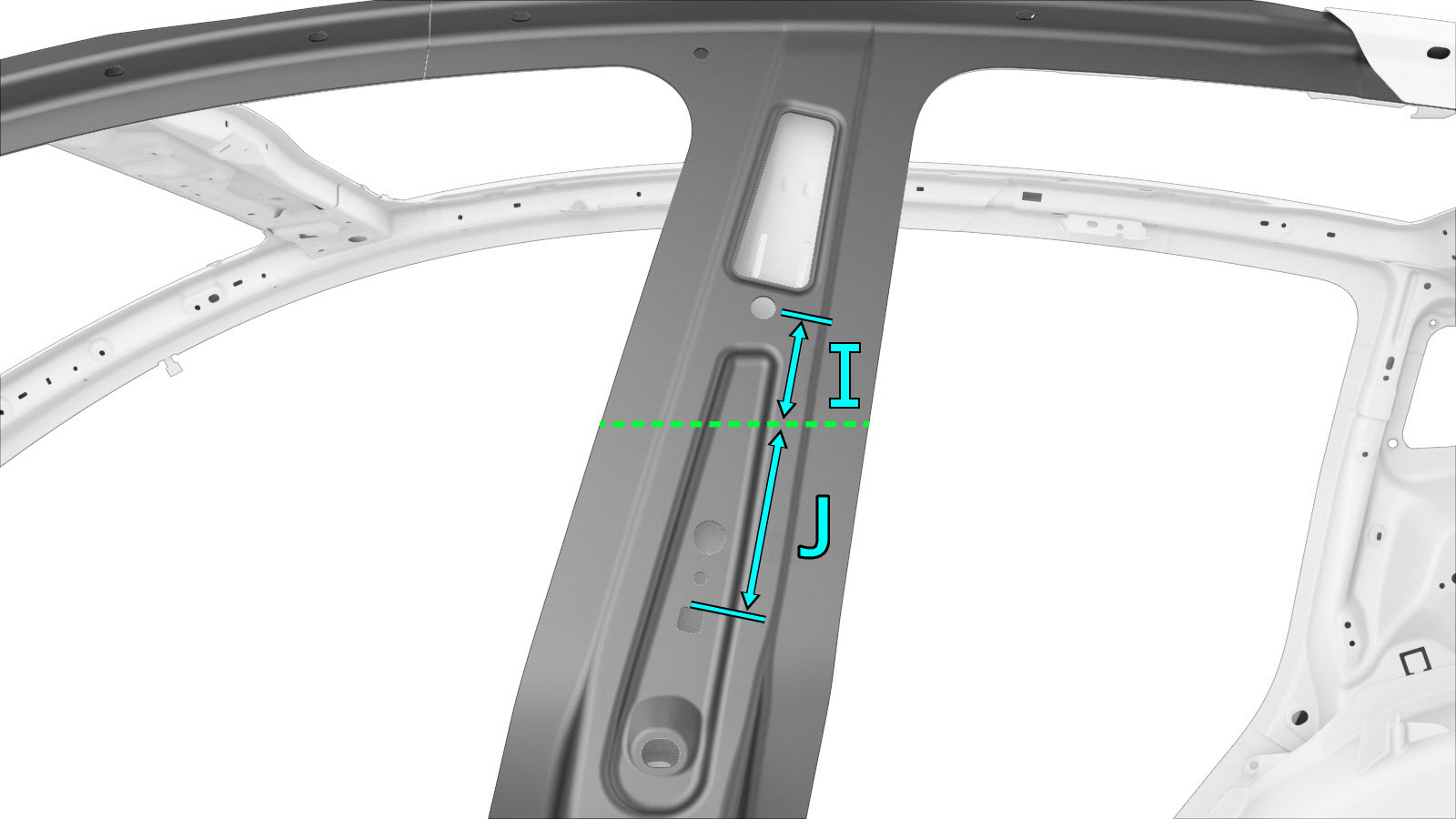

Montant B Section supérieure Ligne de coupe Ligne/point de référence G = 217 mm H = 195 mm I = 84 mm J = 130 mm Remarque Commandez un anneau de porte extérieur lorsque vous effectuez la réparation de cette section. Remarque Pour le joint entre le montant supérieur A et le montant supérieur B et le joint entre le montant supérieur B et le montant inférieur B, créez et installez une plaque d'appui de 80 mm de large, et installez-la comme indiqué. ou Rivets de structure à tête ampoulée, 6,5 mm – 4. ou Rivets, 4,8 mm – Jusqu'à 8.	Ligne de découpe entre le montant A supérieur et le montant B supérieur Ligne de découpe entre le montant B supérieur et le montant B inférieur Plaque d'appui entre le montant A supérieur et le montant B supérieur Plaque d'appui entre le montant B supérieur et le montant B inférieur
Montant B Section inférieure Ligne de coupe Ligne/point de référence I = 84 mm J = 130 mm K = 310 mm L = 429 mm Remarque Commandez un anneau de porte extérieur lorsque vous effectuez la réparation de cette section. Remarque Pour le joint entre le montant B supérieur et le montant B inférieur, créez et installez une plaque d'appui de 80 mm de large, et installez-la comme indiqué. Remarque Pour le joint entre le montant B inférieur et l'arrière du seuil, créez et installez une plaque de renfort de 80 mm de large, et installez-la comme indiqué. ou Rivets de structure à tête ampoulée, 6,5 mm – Jusqu'à 14. ou Rivets, 4,8 mm – Jusqu'à 8.	Ligne de découpe entre le montant B supérieur au montant B inférieur Ligne de découpe entre le montant B inférieur et l'arrière du seuil Plaque d'appui entre le montant B supérieur et le montant B inférieur Plaque de renfort entre le montant Binférieur et l'arrière du seuil

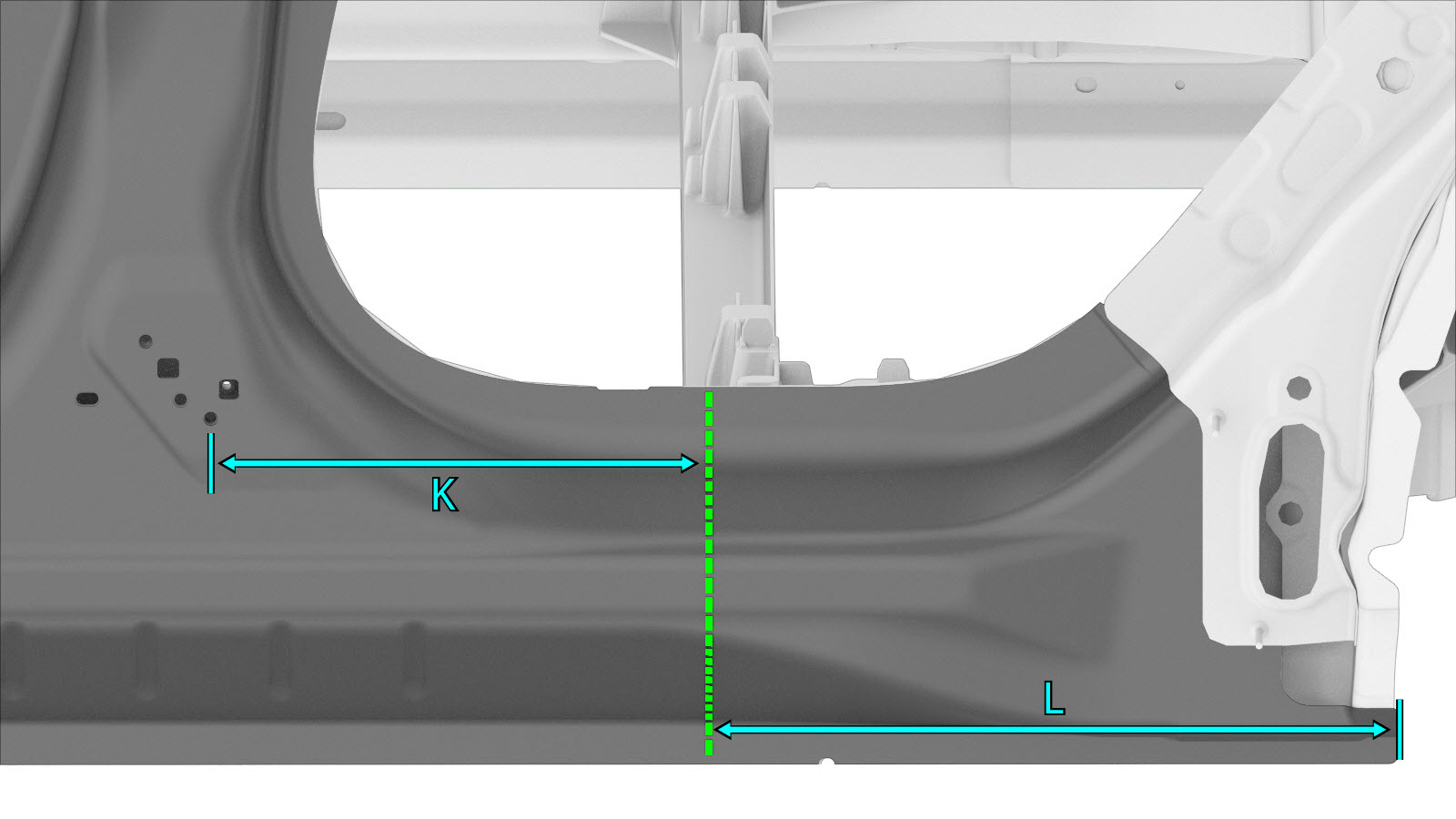

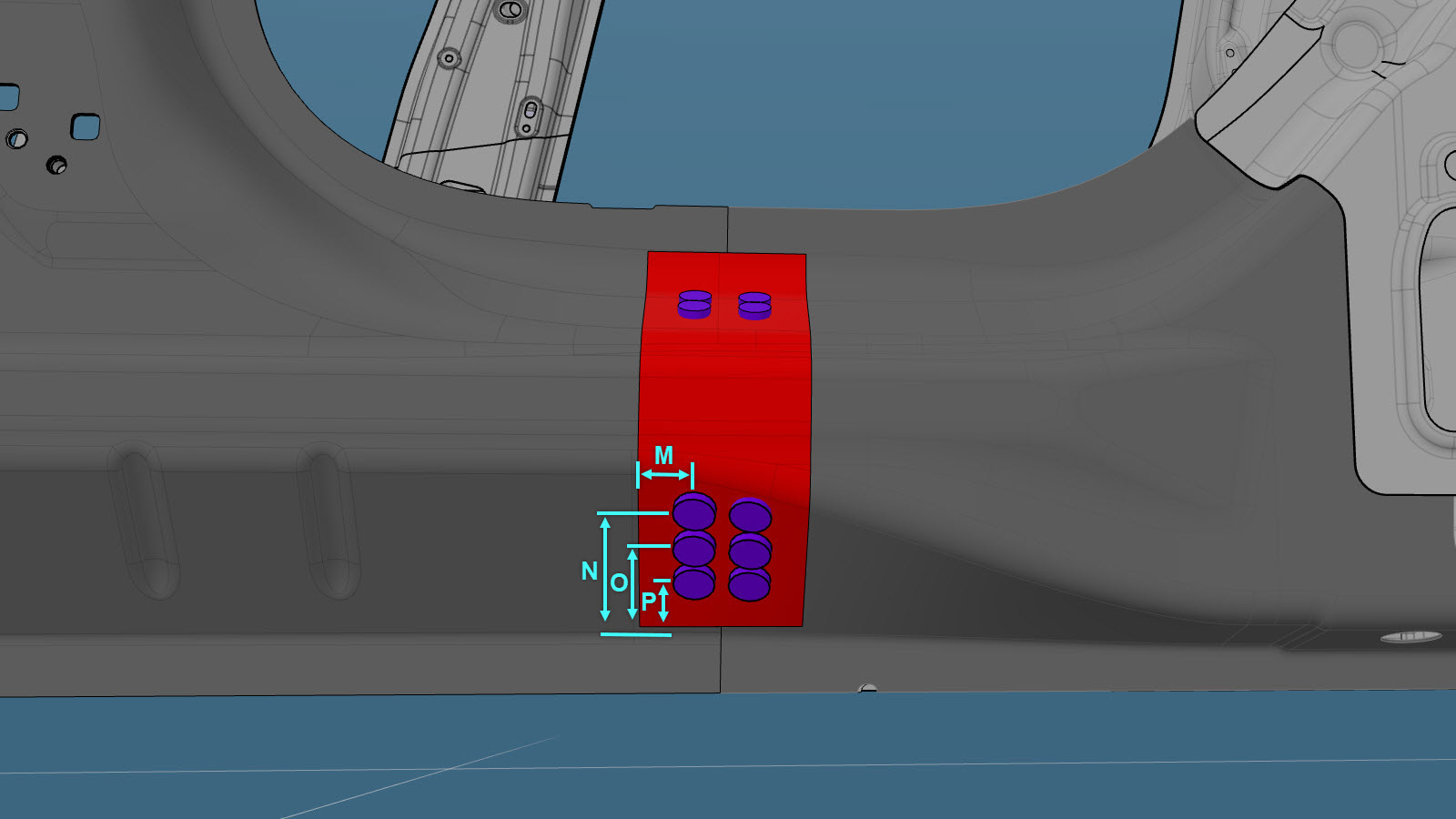

Seuil Section arrière Ligne de coupe Ligne/point de référence K = 310 mm L = 429 mm Remarque Commandez un anneau de porte extérieur lorsque vous effectuez la réparation de cette section. Remarque Pour le joint entre le montant B inférieur et l'arrière du seuil, créez et installez une plaque de renfort de 80 mm de large, et installez-la comme indiqué. ou Rivets de structure à tête ampoulée, 6,5 mm – 10. M = 26 mm N = 85 mm O = 64 mm P = 40 mm	Ligne de découpe entre le montant B inférieur et l'arrière du seuil Plaque de renfort entre le montant B inférieur et l'arrière du seuil

Procédure de réparation

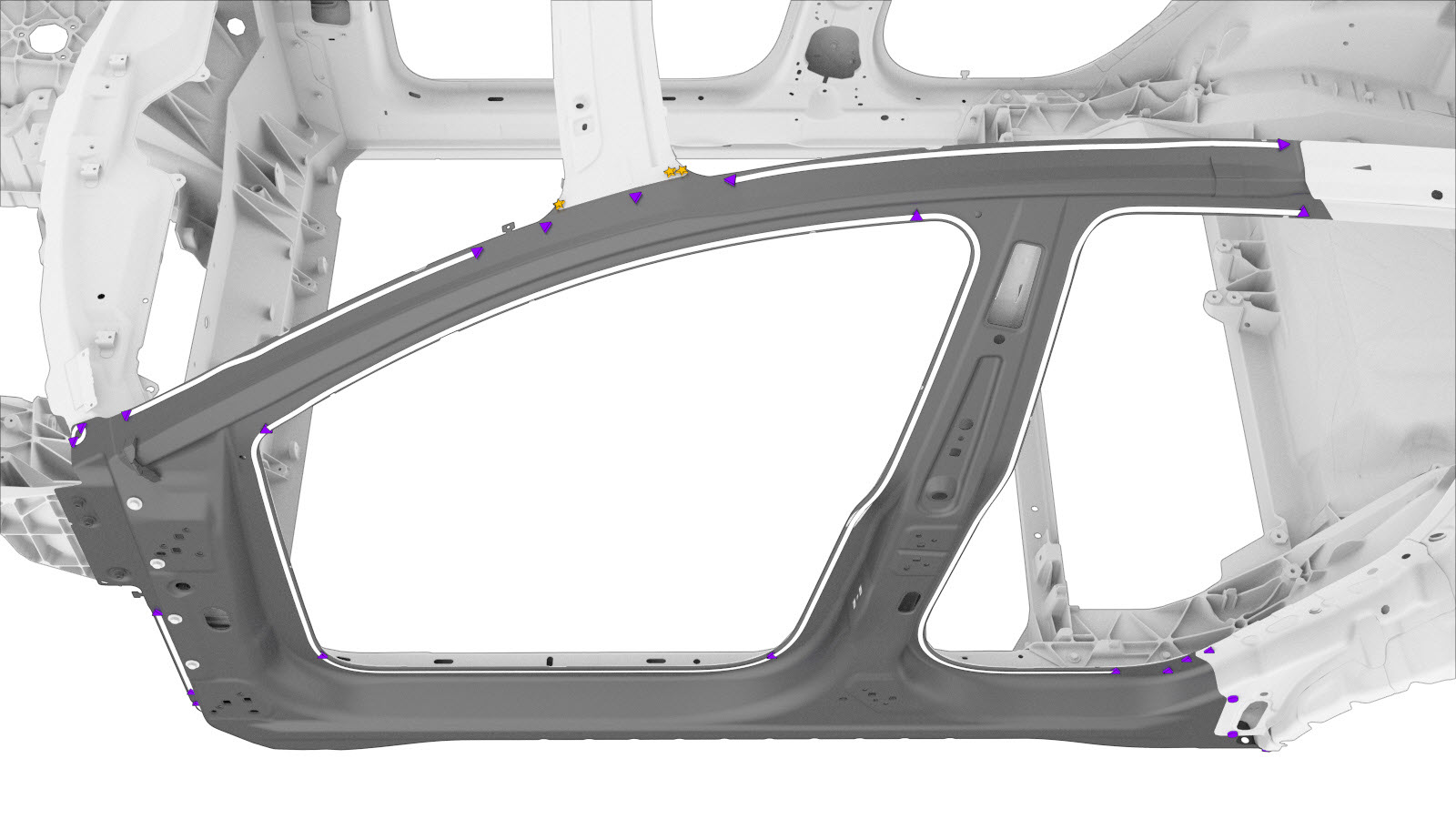

Retirez la partie nécessaire du Côté extérieur de la carrosserie pour exposer le composant sous-jacent à remplacer.
Si vous remplacez une section de l'anneau extérieur de la porte : Marquez l'anneau extérieur de la porte aux emplacements de la ligne de découpe de la section décrite dans le Descriptions des sections extérieures de l'anneau de porte.

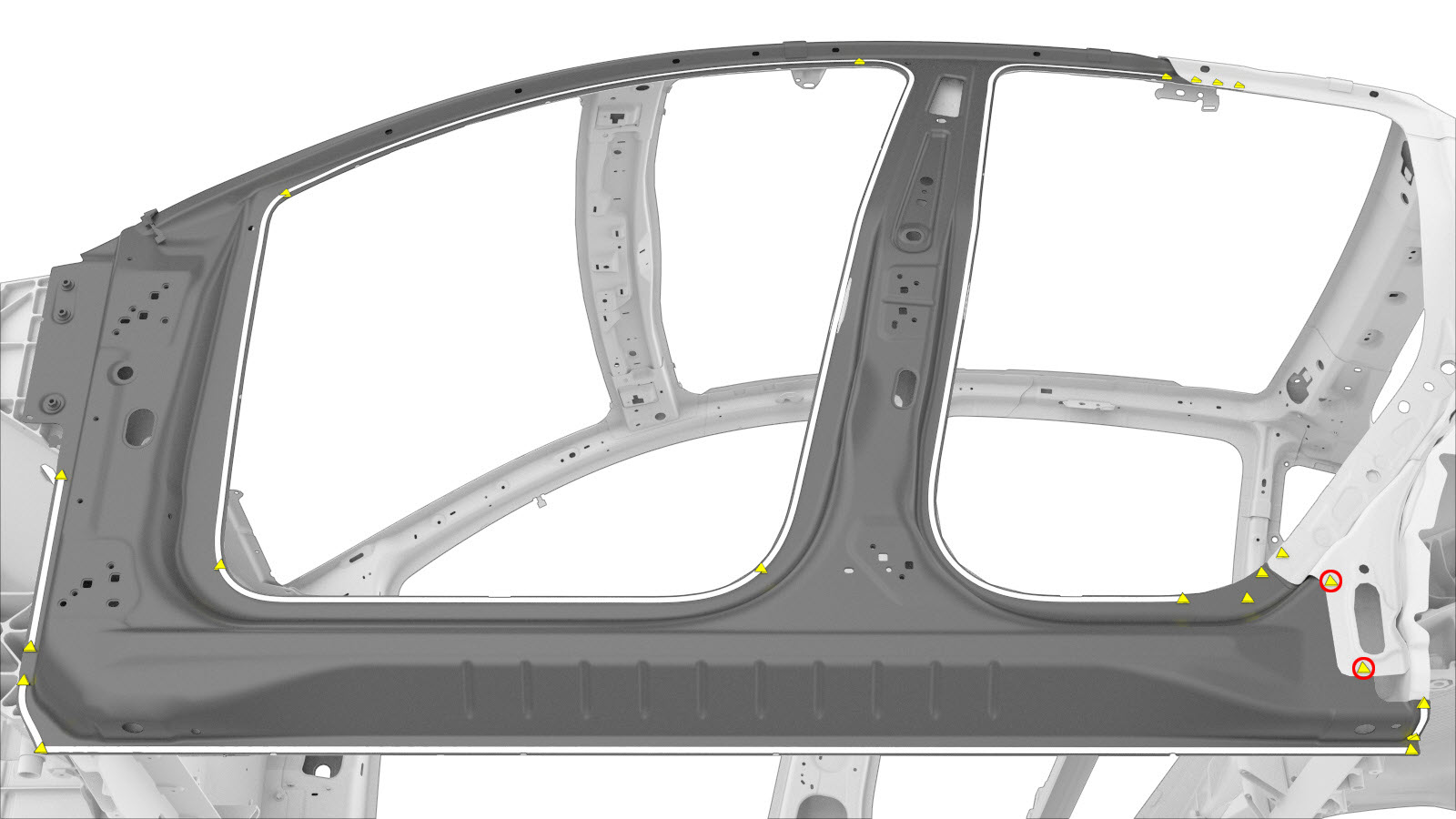

Retirez le composant d’origine.

ou Points de soudure d’usine

ou Percer à travers les points de soudure d’usine
Pour les réparations de sections uniquement : Créez des plaques d'appui ou des plaques de renfort comme décrit dans le Descriptions des sections extérieures de l'anneau de porte.
Préparation en vue de l’installation.

ou Points de soudure d’installation

ou Rivets de structure à tête ampoulée, 6,5 mm

ou Rivets fluotournés, S28
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Pour les réparations de sections uniquement : Installez les plaques d'appui ou les plaques de renfort comme décrit dans le Descriptions des sections extérieures de l'anneau de porte.

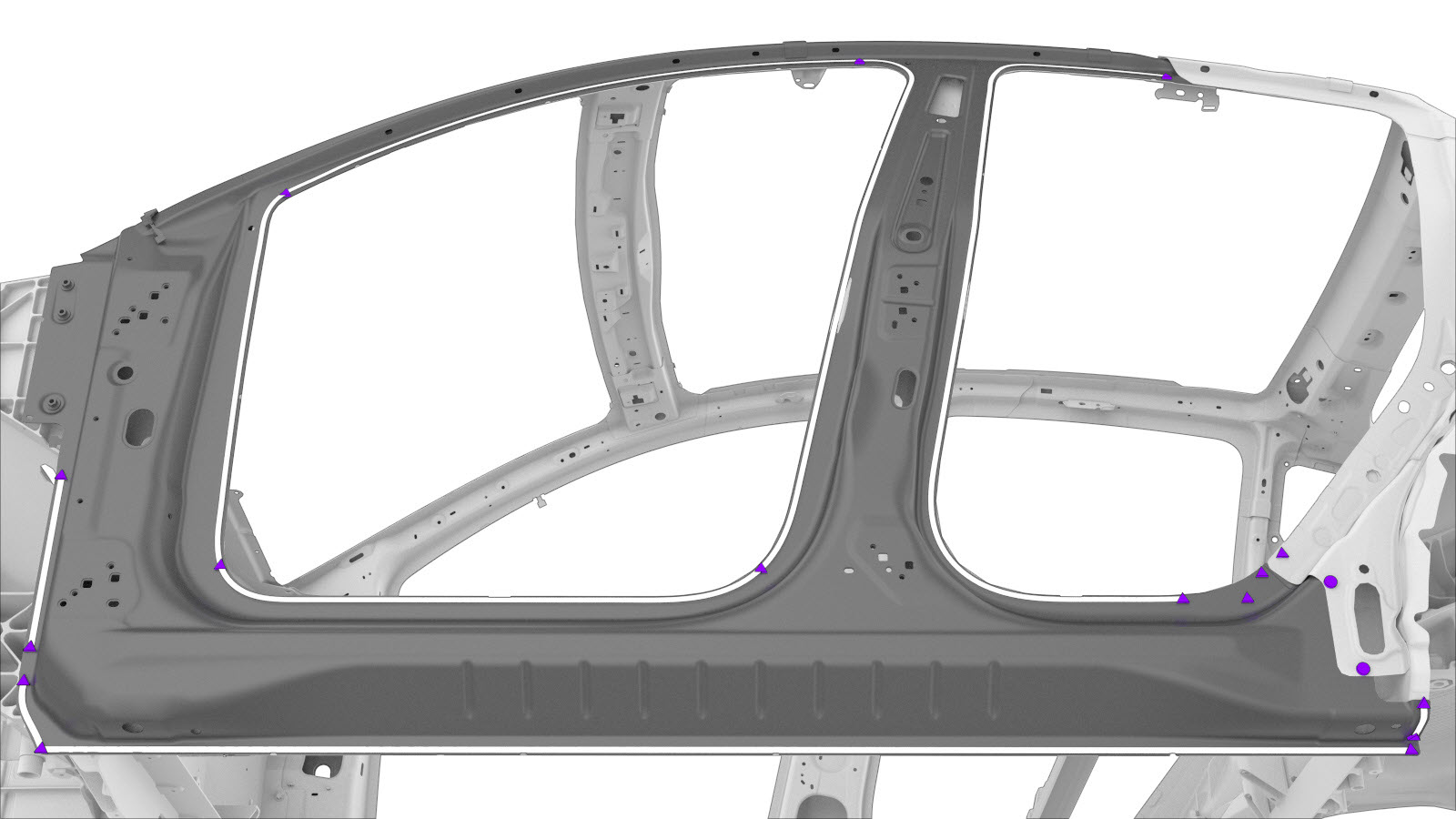

Installez le ou les nouveaux composants.

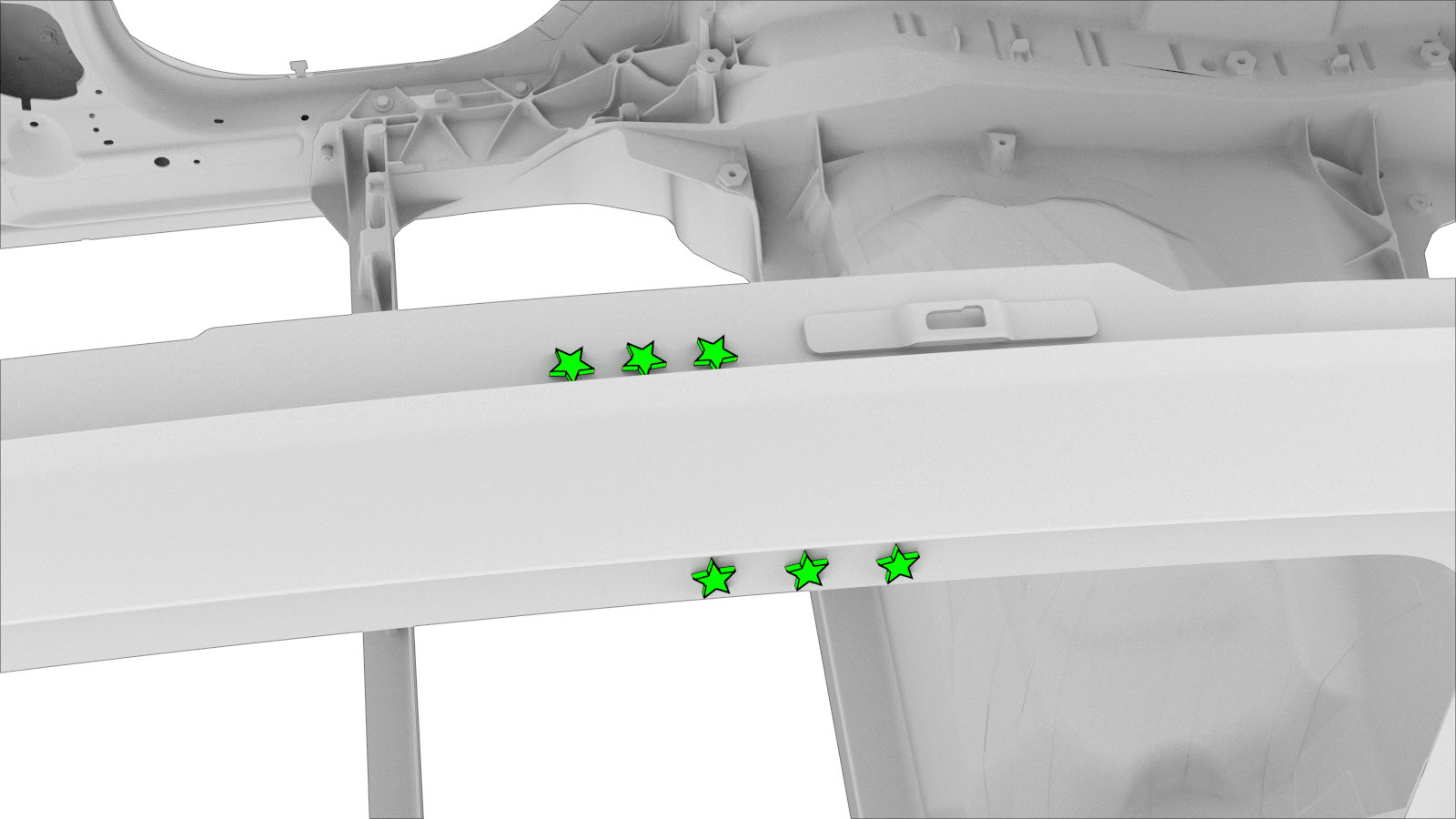

Procédez au soudage par points par résistance.
ou Points de soudure d’installation
Avertissement
Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.

ATTENTION
N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.
Installez la partie du Côté extérieur de la carrosserie qui a été retirée pour exposer le composant à remplacer.

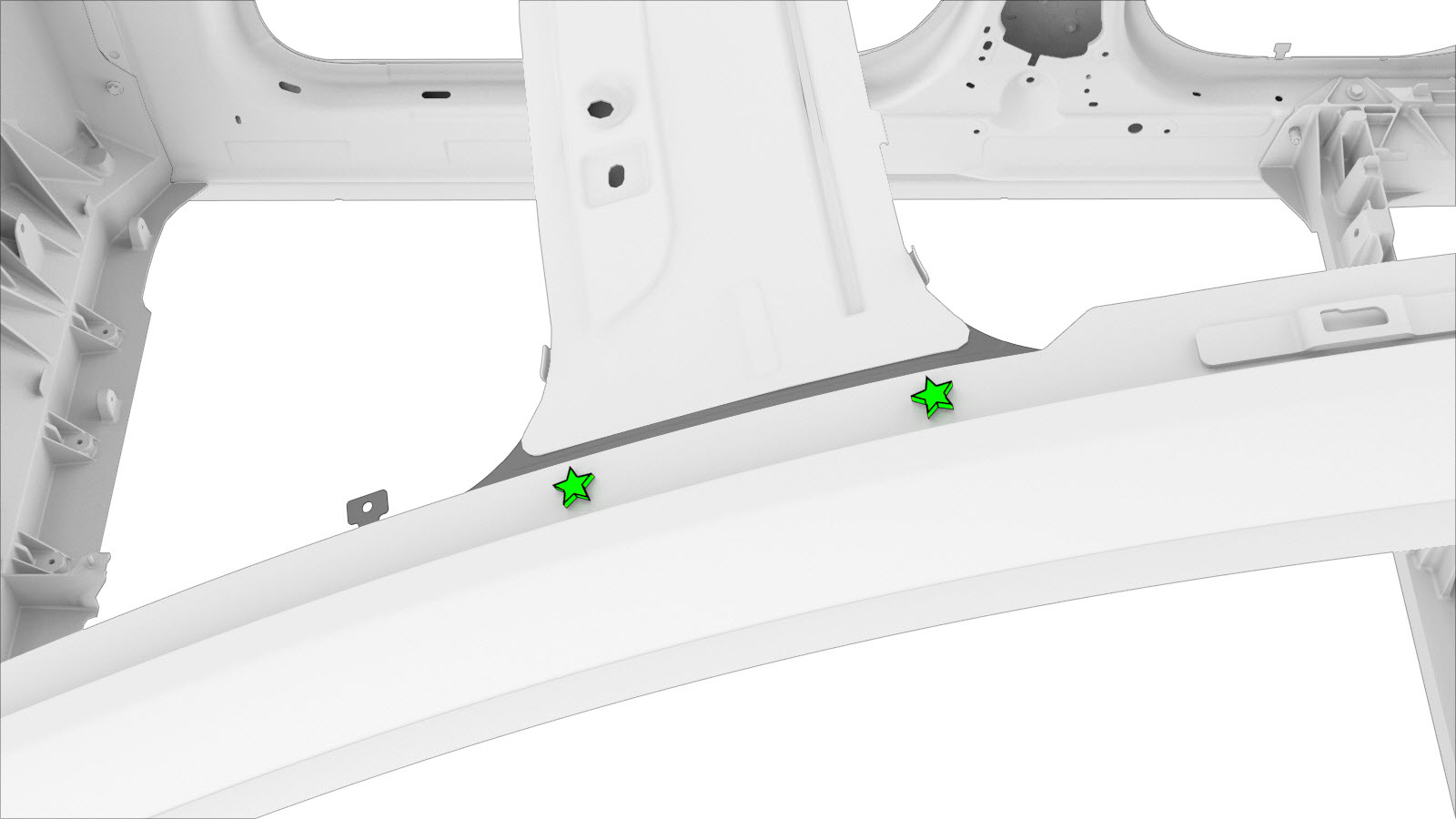

Installez les fixations comme indiqué.
ou Rivets fluotournés, S38

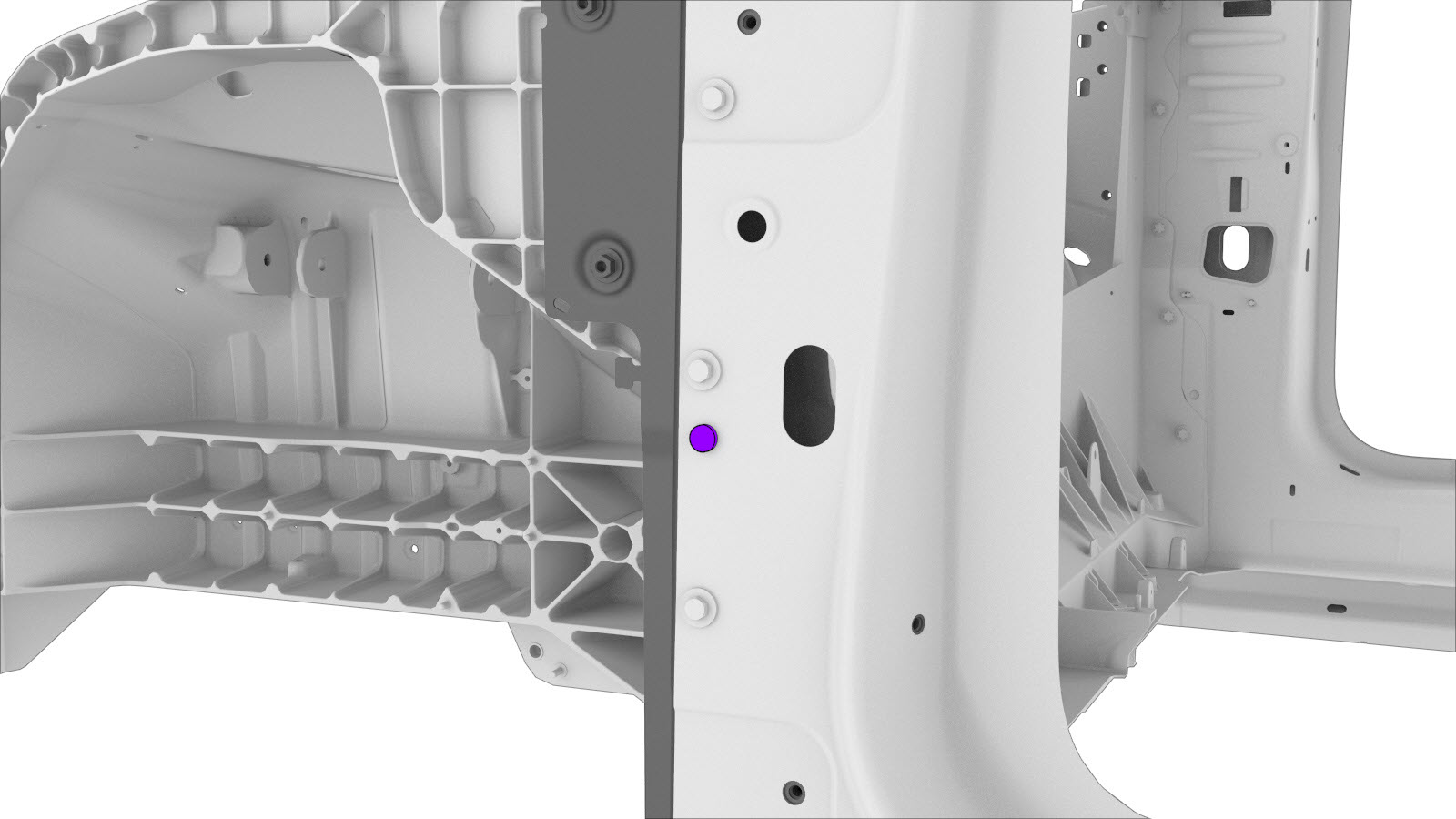

Réparation de section de montant à charnière uniquement : Installez l'élément de fixation encerclé en rouge à l'endroit indiqué.
ou Rivets de structure à tête ampoulée, 6,5 mm
