Support de fixation de la garniture de toit avant

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	MY ASY - DR RING INR (intérieur de l'anneau de porte)
2	Rivets de structure à tête ampoulée de 6,5 mm

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

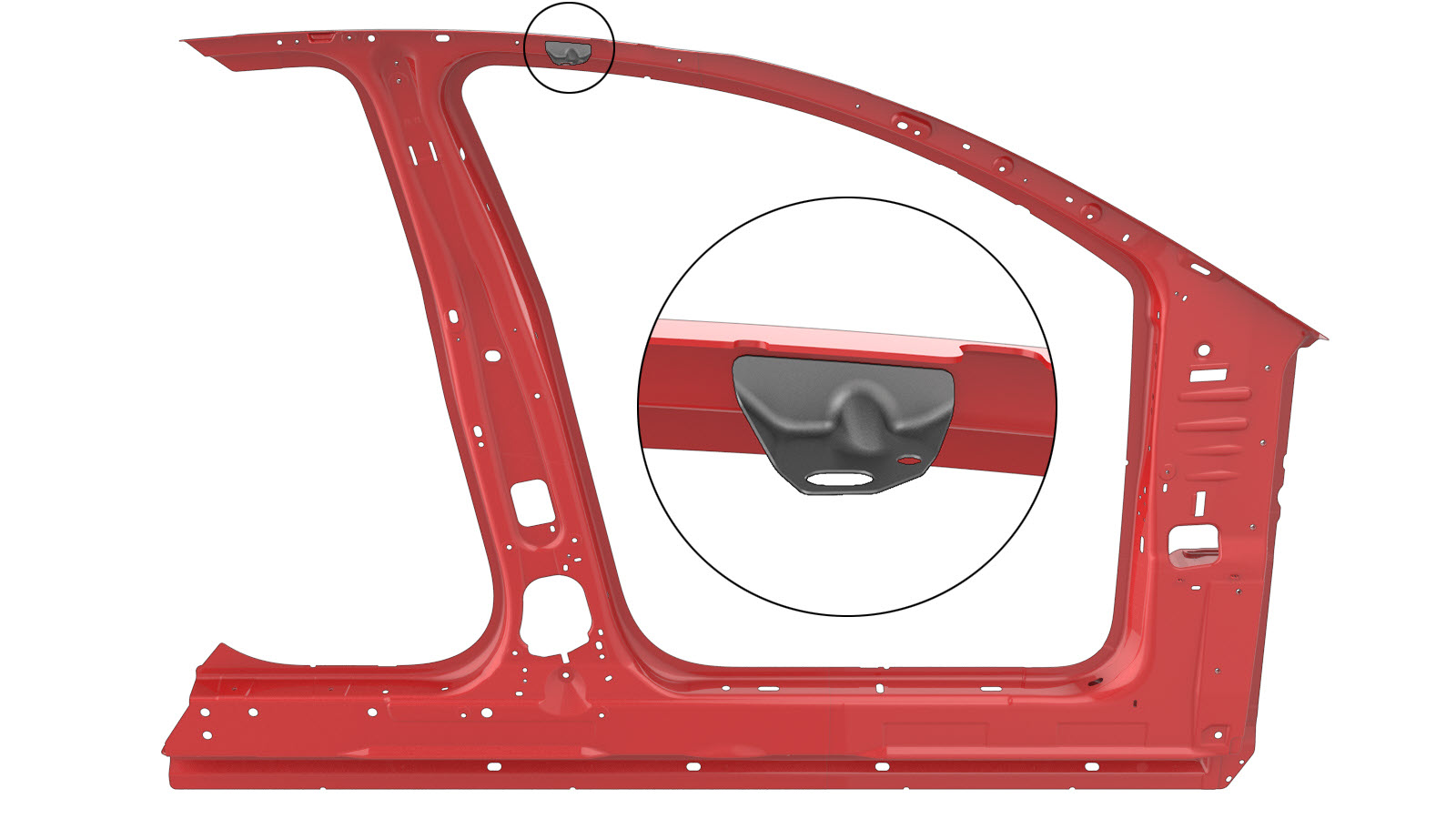

Retirez le support de fixation de la garniture de toit avant (illustré en gris) de la nouvelle pièce intérieure de l'anneau de porte (illustrée en rouge).

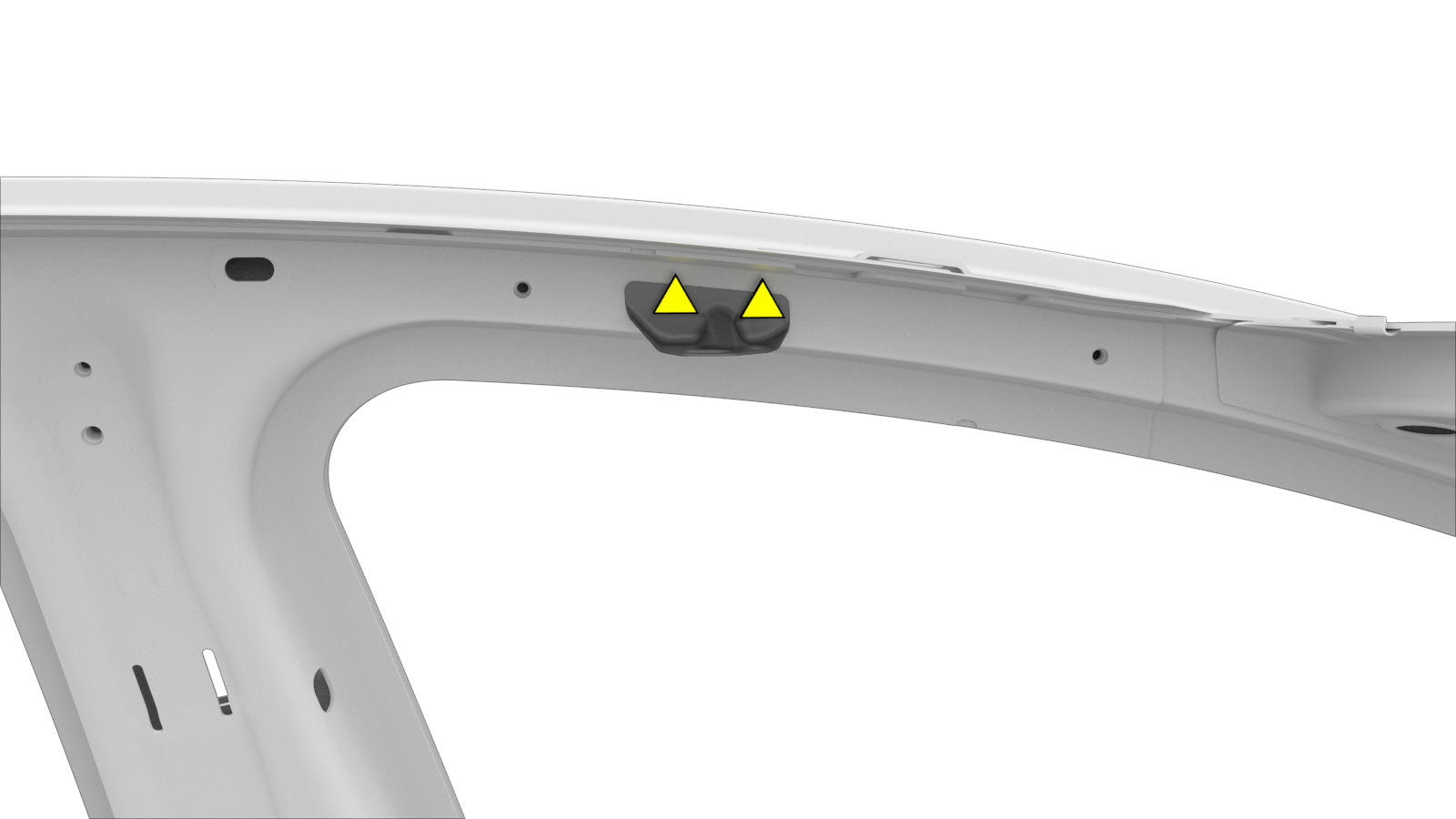

Retirez le composant d’origine.
ou Points de soudure d’usine
Préparation en vue de l’installation.

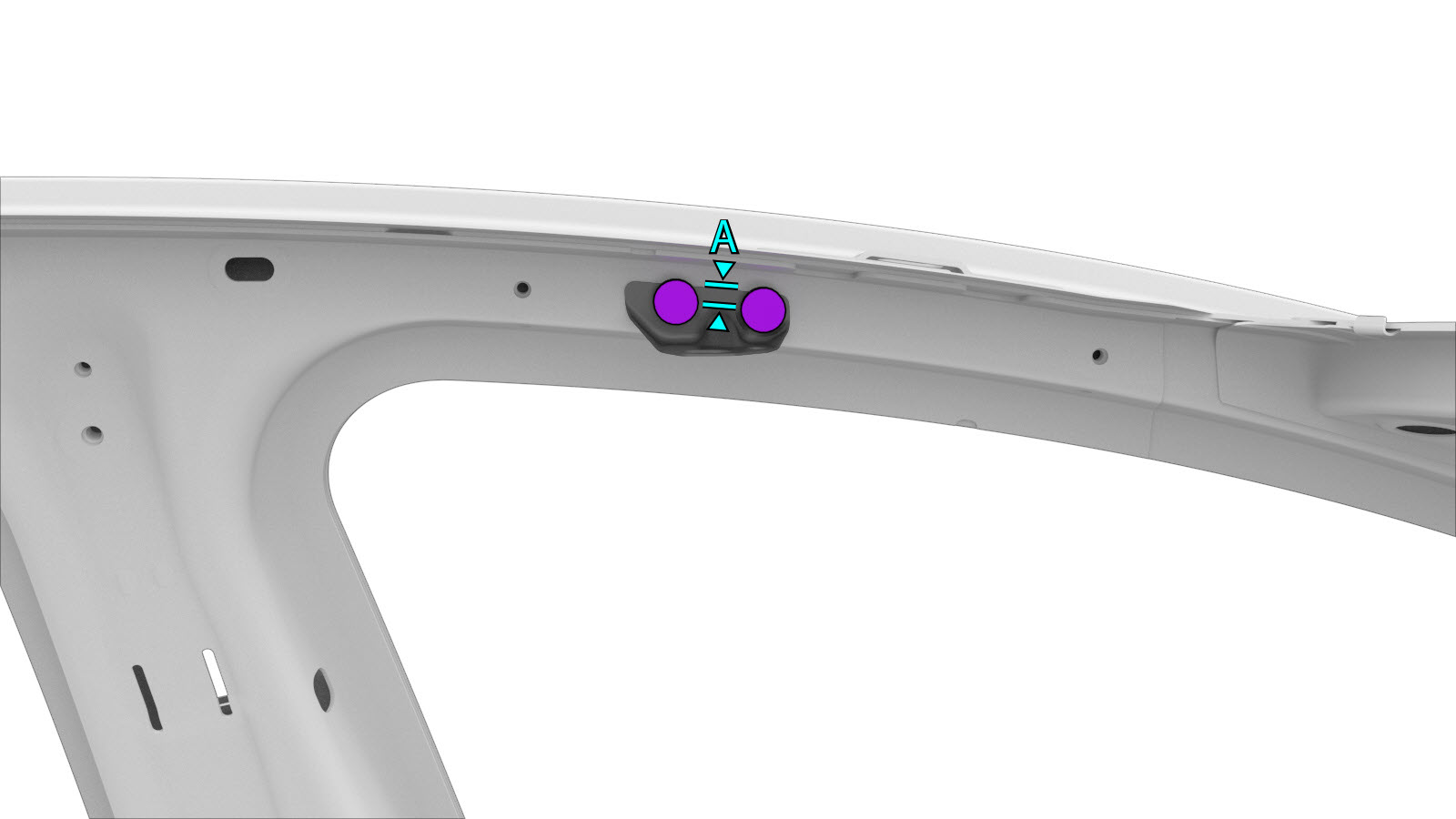

ou Rivets de structure à tête ampoulée, 6,5 mm
- A = 7 mm.
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Effectuez toutes les opérations après réparation nécessaires.
