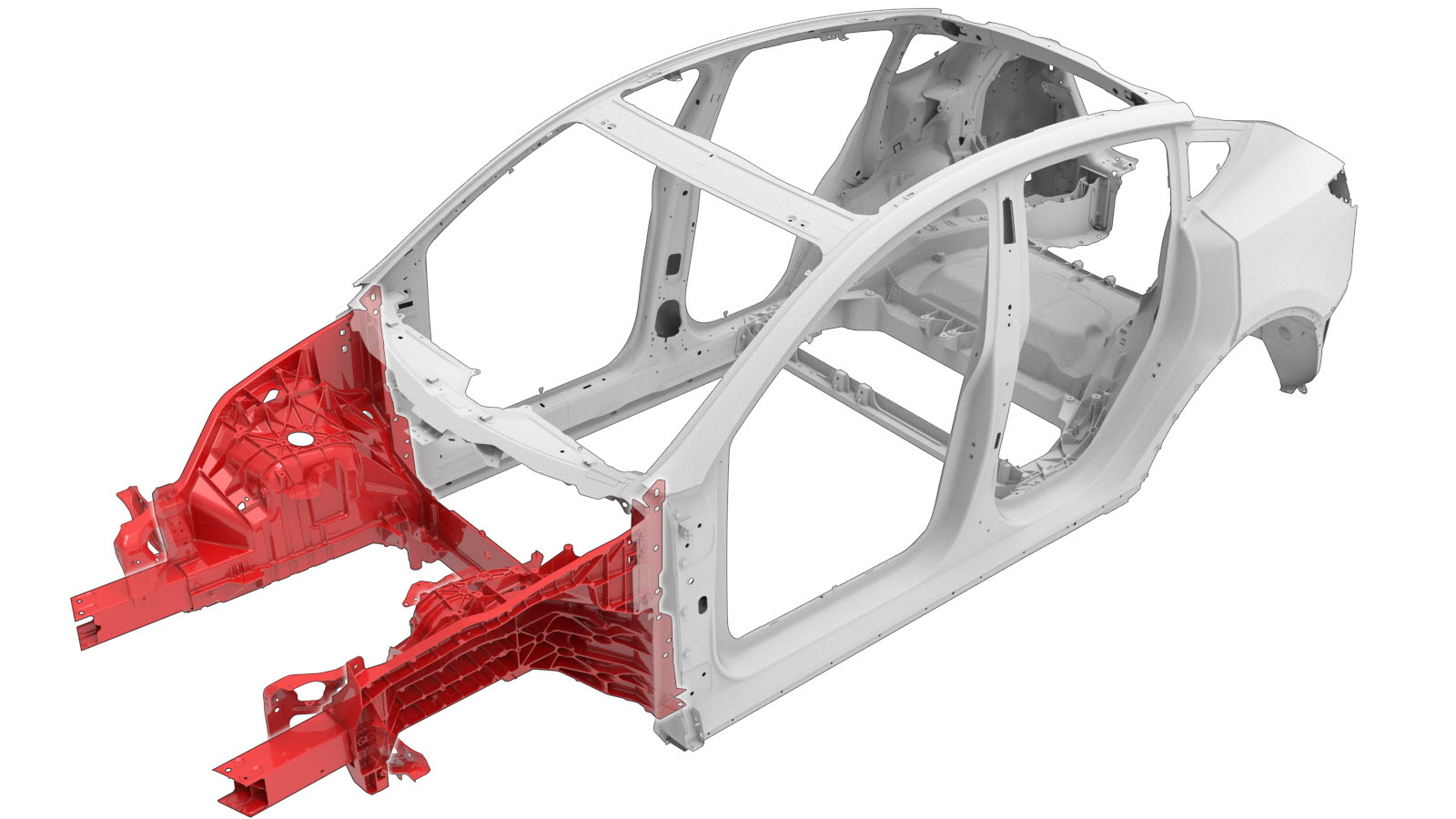

Soubassement avant moulé MY-SP (véhicules construits jusqu'au 7 février 2024)

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.

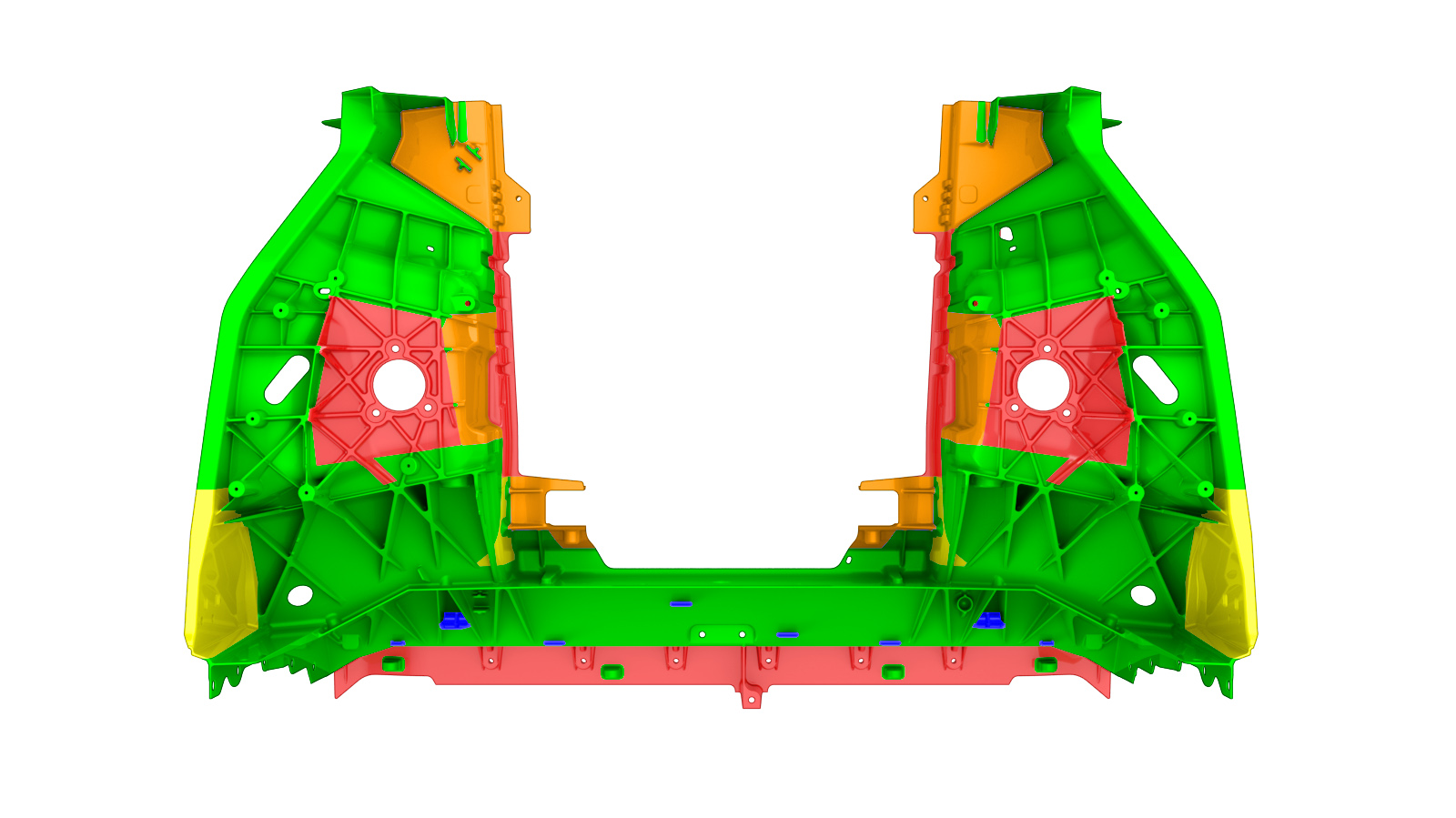

Selon la gravité des dommages subis, il peut être possible de réparer cette pièce. Pour obtenir plus d’information, consultez Directives pour la réparation du moulage avant du dessous de carrosserie..
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes

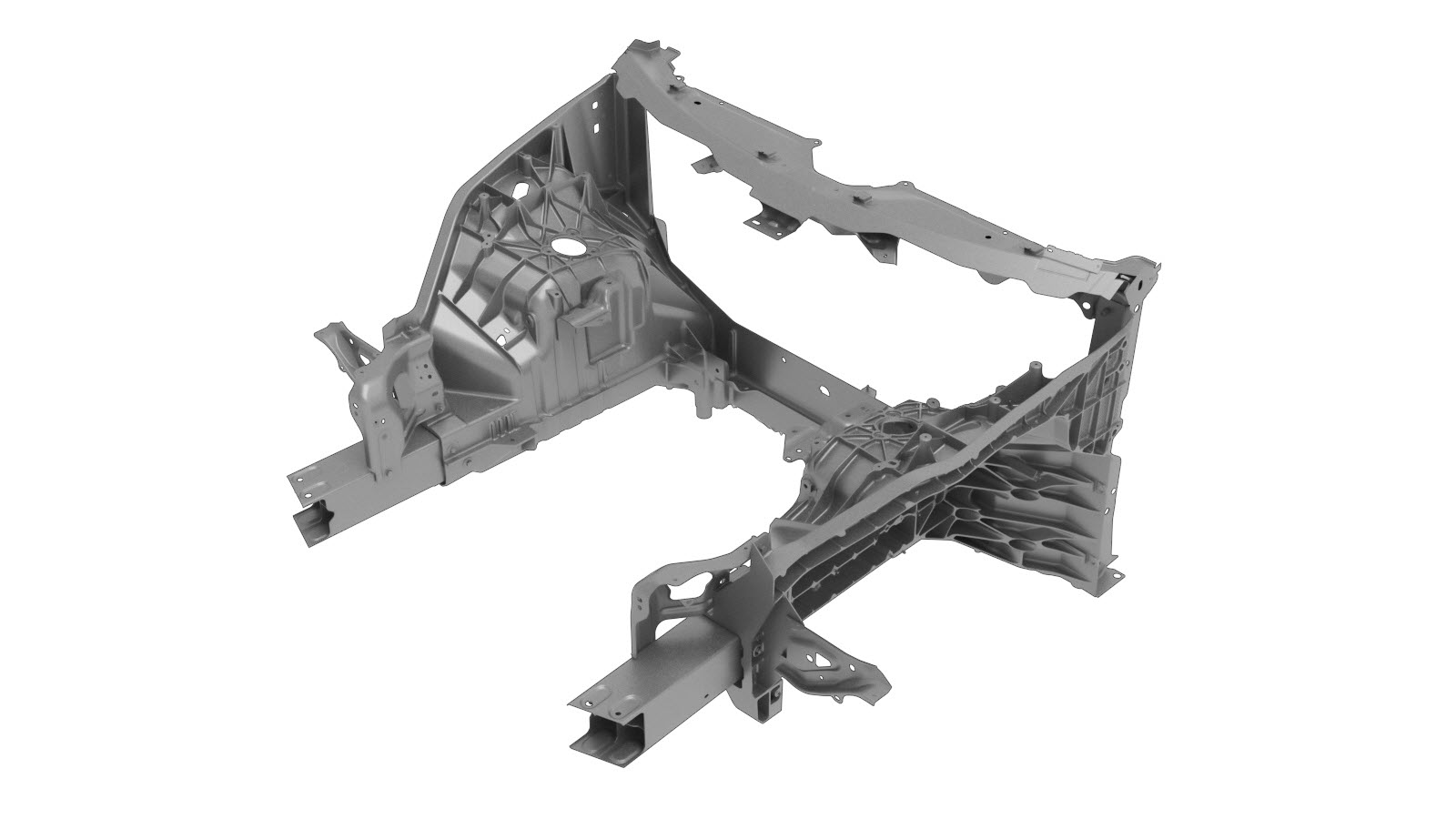

1	SOUBASSEMENT COMPLET AVEC TABLEAU DE BORD - SOUBASSEMENT AVANT MOULÉ (Soubassement avant moulé)
1	PIÈCE DE FEUILLE DE BUTYLE 50 x 50 x 1 mm	Numéro de pièce Tesla 1032245-00-A.
14	BOULON,TEP,M10-1.5x35	Numéro de pièce Tesla 1618776-00-B.
2	T2000, M8 x 1,25-30, HH, [109-I], G1009, SERR	Numéro de pièce Tesla 1637725-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

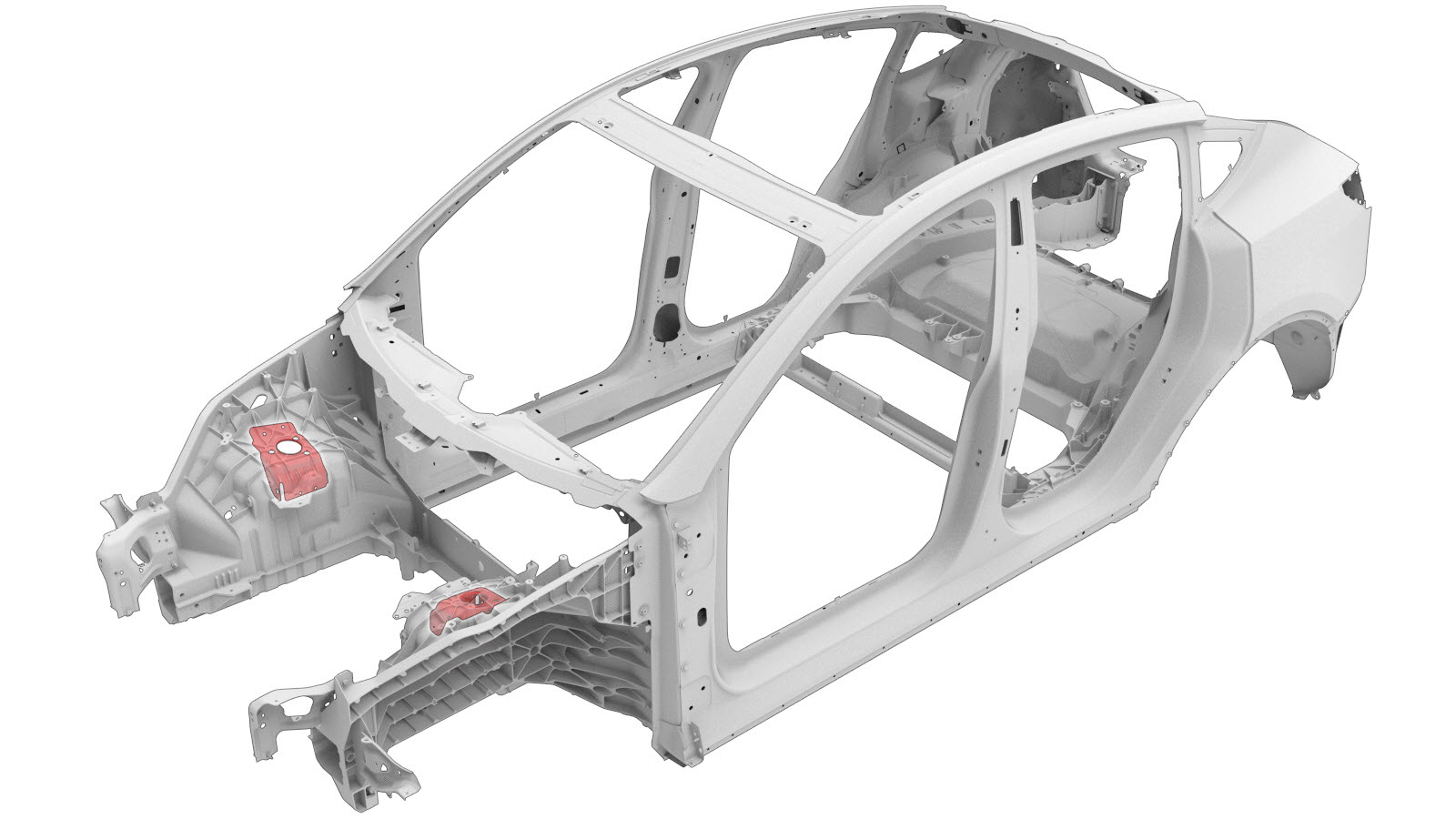

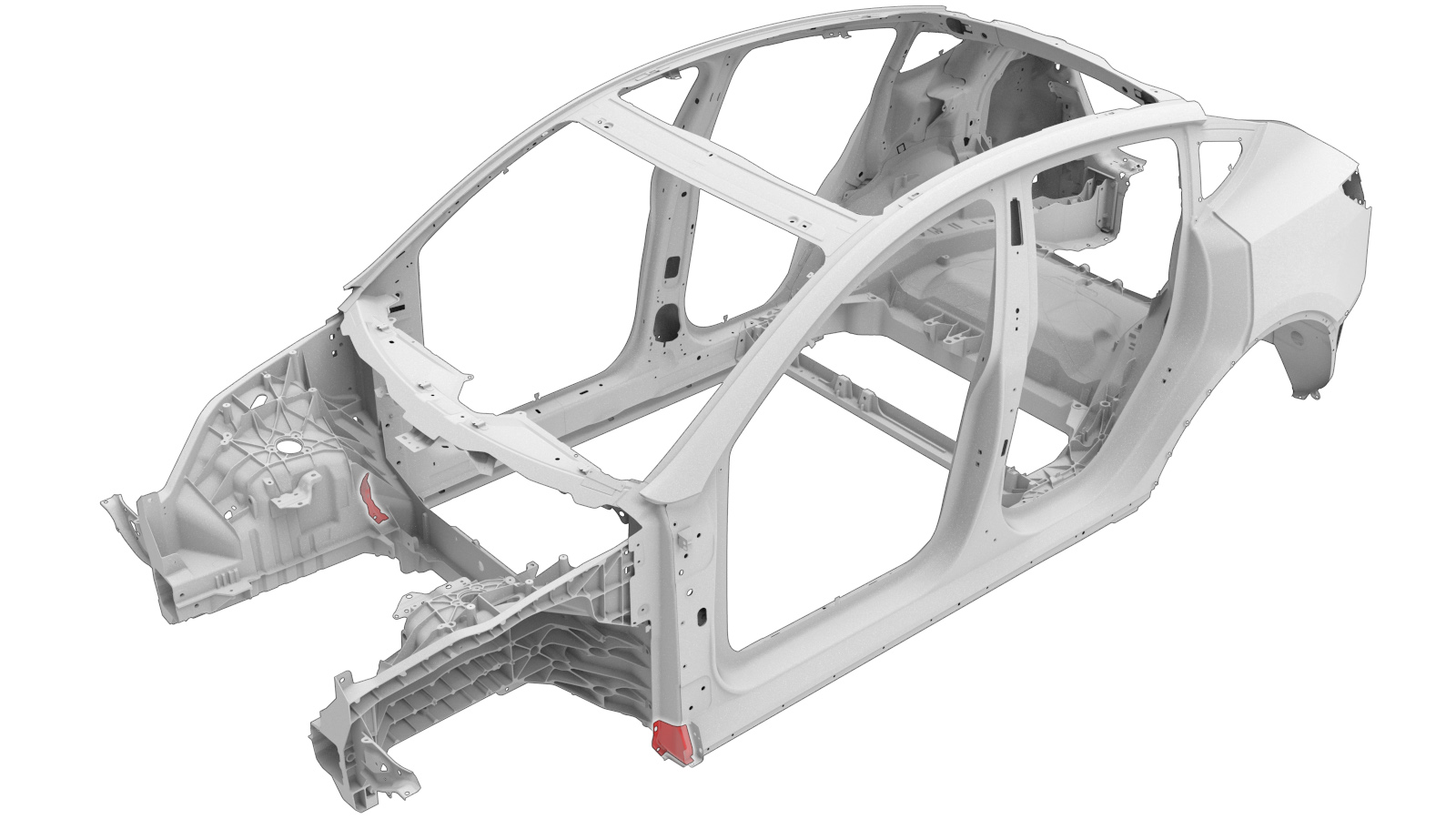

Installez l'élément Capot extérieur avant côté carrosserie de gauche et de droite.

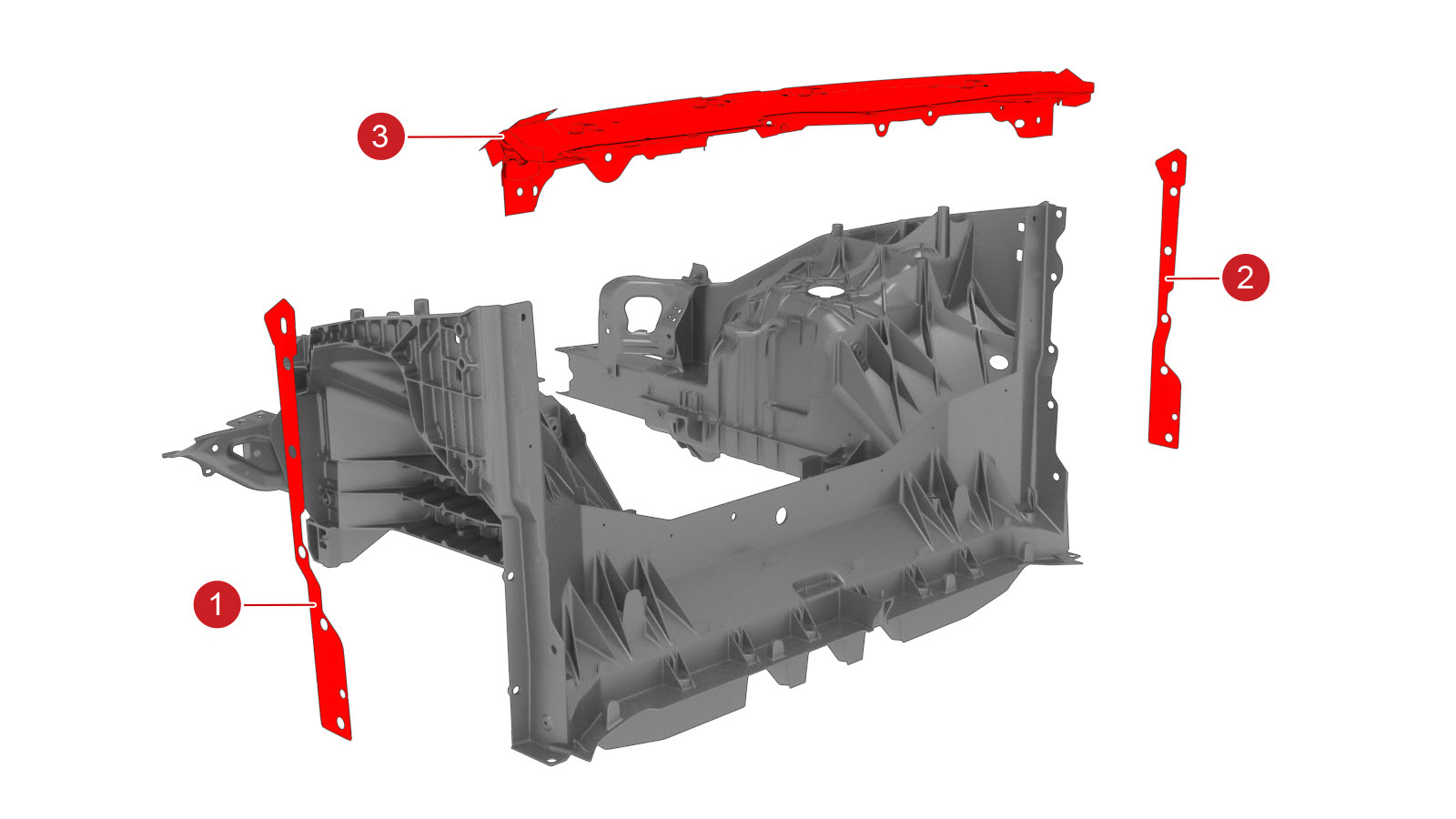

Sur la nouvelle pièce de rechange, retirez les pièces indiquées ci-dessous pour fabriquer le nouveau composant.
- 1 - PLAQUE DE LIAISON LATÉRALE D'AUVENT GAUCHE
- 2 - PLAQUE DE LIAISON LATÉRALE D'AUVENT DROITE
- 3- ENSEMBLE AUVENT GFB MODEL Y

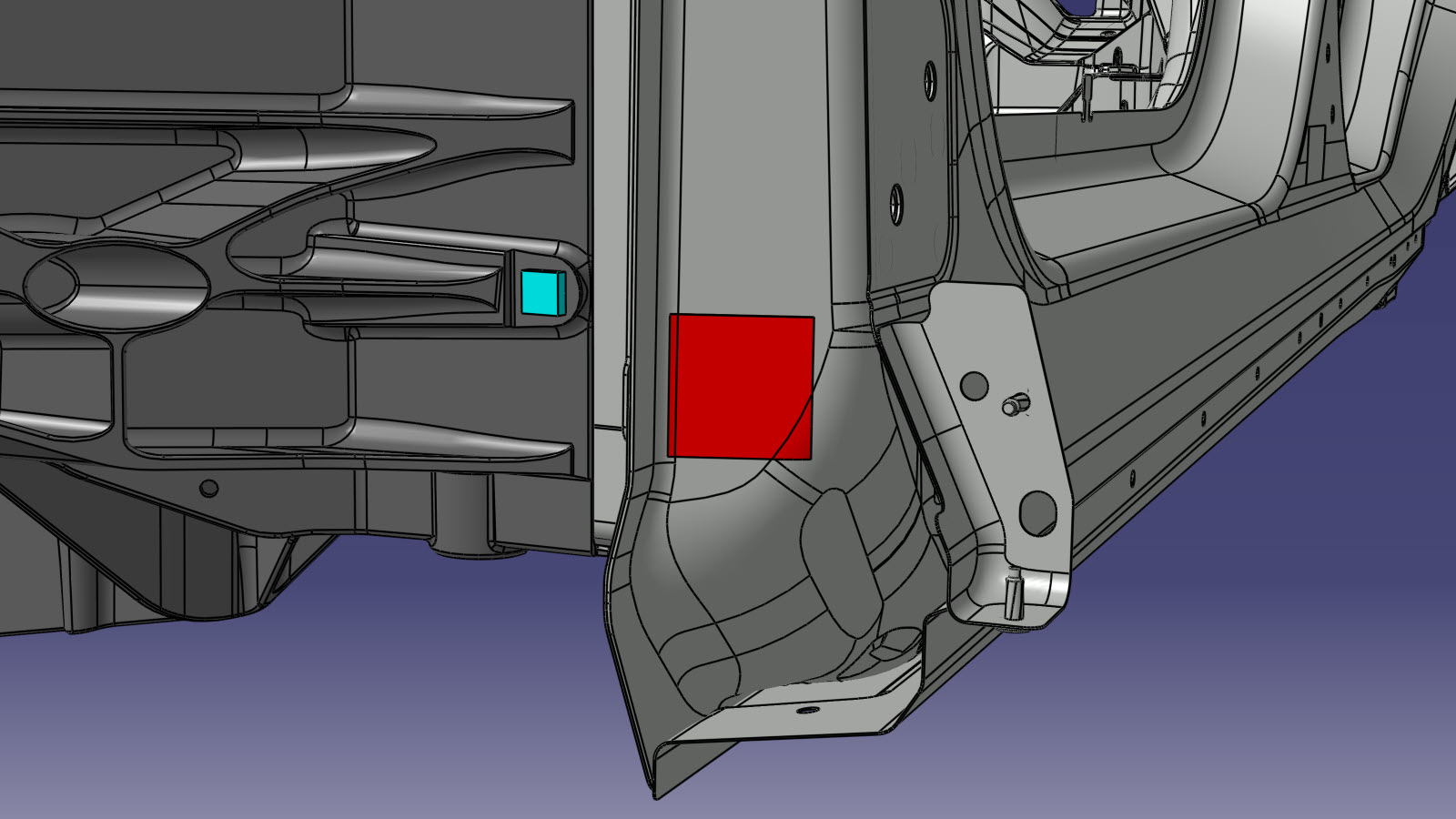

Sur les côtés gauche et droit, coupez une fenêtre d'accès dans le composant d'origine.
Ligne de coupe

Ligne/point de référence
- A = 10 mm.
- B = 44 mm.
- C = 90 mm.
- D = 129 mm.

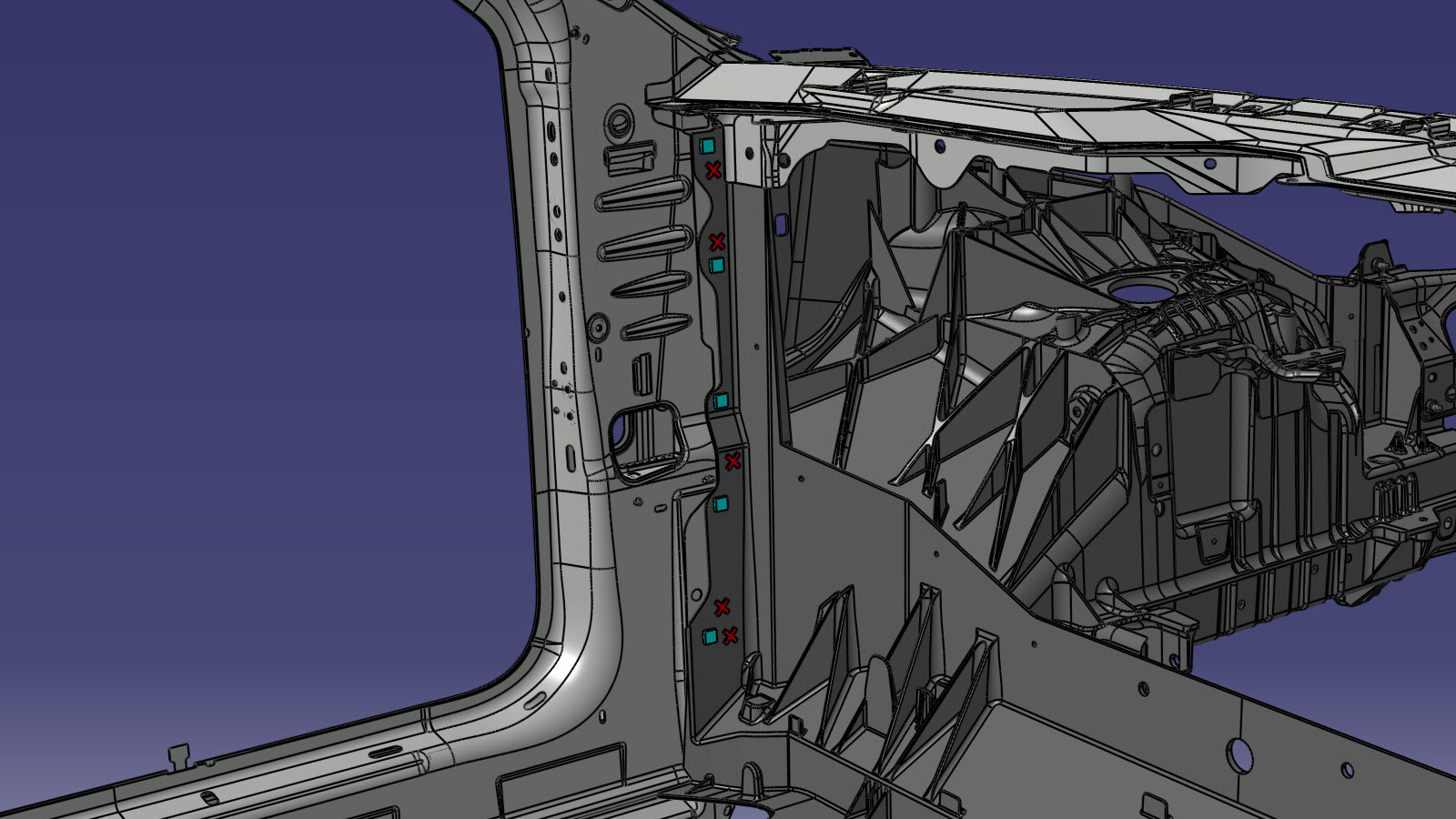

Retirez le composant d’origine.
ou Rivets auto-perceurs d’usine
ou Boulons

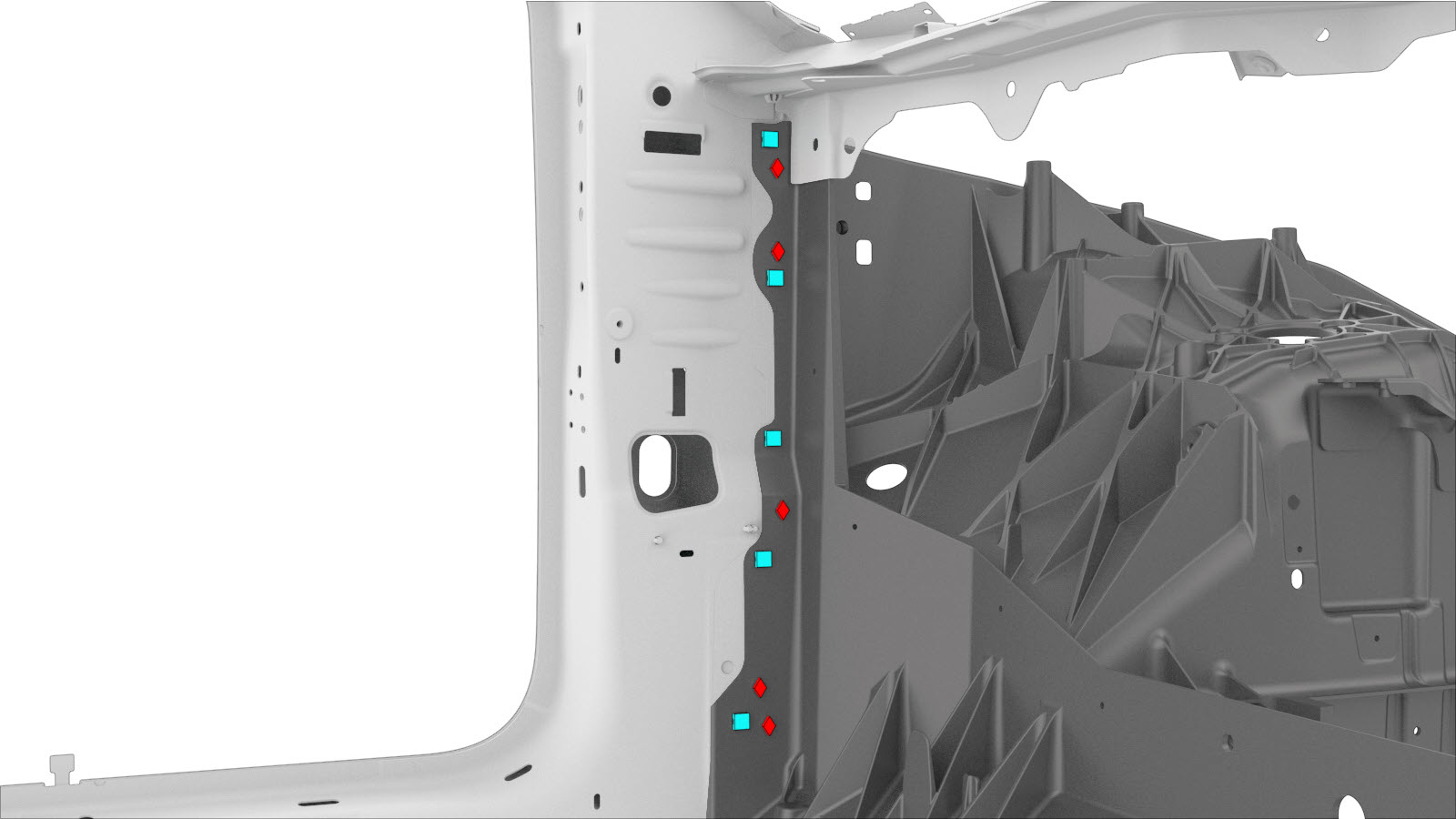

Préparation en vue de l’installation.

Remarque
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

ou BOULON, TEP, M10-1,5 x 35

ou T2000, M8 x 1,25-30, HH, [109-I], G1009, SERR
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.

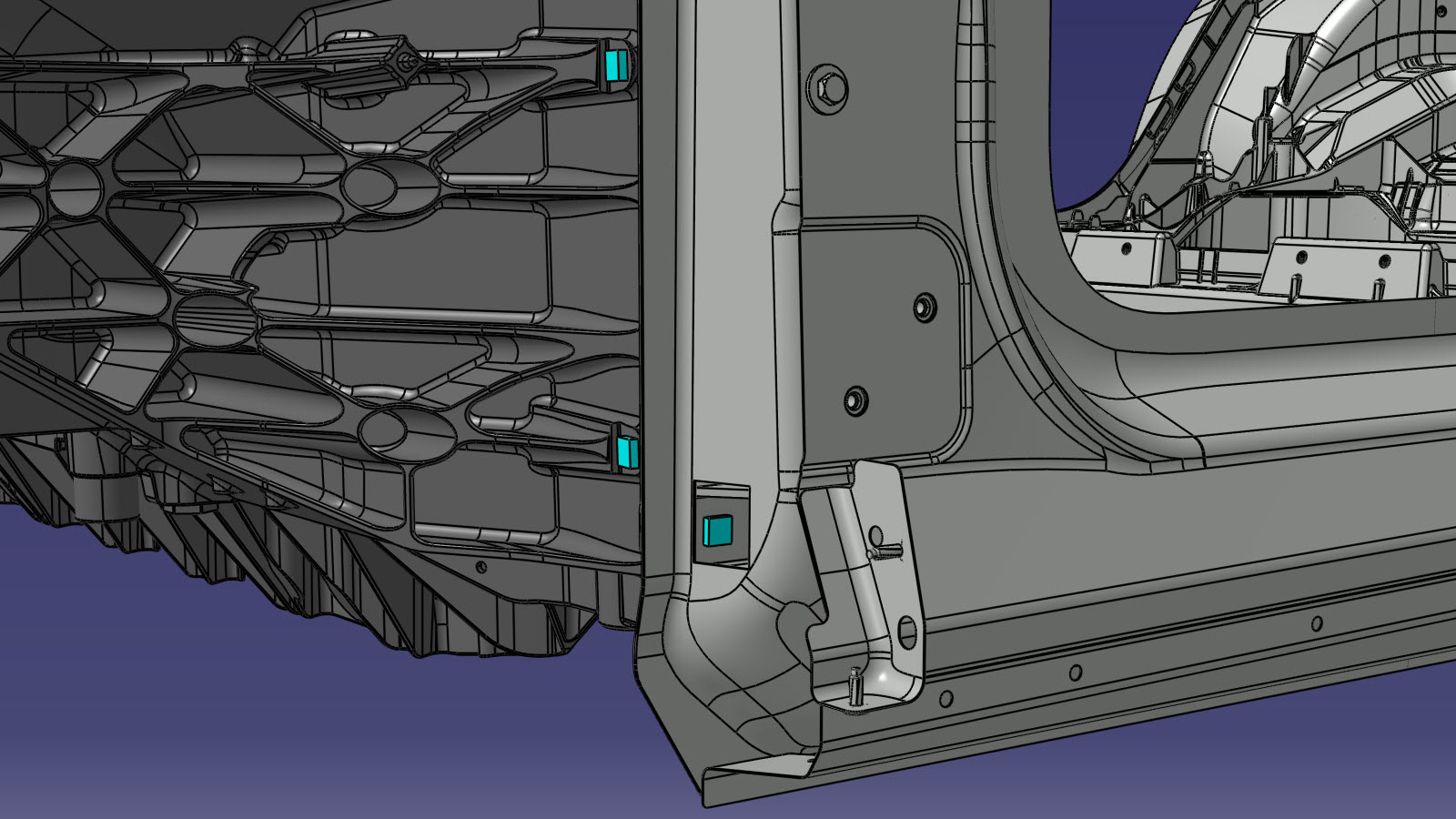

Serrez les boulons au couple spécifié comme suit :
- Boulons BOLT,TEP,M10-1.5x35 (x5 de chaque côté) (numéro de pièce Tesla 1618776-00-B) qui fixent le soubassement avant à l'intérieur de l'anneau de porte (côté intérieur) : 50 Nm,
- Boulons BOLT,TEP,M10-1.5x35 (x2 de chaque côté) (numéro de pièce Tesla 1618776-00-B) qui fixent le soubassement avant à l'intérieur de l'anneau de porte (côté extérieur) : 65 Nm,
- Boulons T2000,M8x1.25-30,HH,[109-I],G1009,SERR (x1 de chaque côté) (numéro de pièce Tesla 1637725-00-A) qui fixent le soubassement avant à l'insert de seuil latéral : 48 Nm.
Coupez la PIÈCE DE FEUILLE DE BUTYLE en deux morceaux de 45 x 50 mm et utilisez-les pour couvrir la fenêtre d’accès découpée dans les anneaux de porte extérieurs gauche et droit.
Installez l'élément Capot extérieur avant côté carrosserie de gauche et de droite.
Si le véhicule faisant l'objet de la réparation était muni de renforcements de tour d'amortisseur, installez les renforcements de tour d'amortisseur gauche et droit.
Effectuez toutes les opérations après réparation nécessaires.
