Support de renfort de tour d'amortisseur (droit) (véhicules construits après le 7 février 2023)

Code de correction : 10101300402 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Pour les véhicules construits jusqu'au 7 février 2023, utilisez la procédure Support de renfort de tour d'amortisseur (droit) (véhicules construits jusqu'au 7 février 2023).
Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	ASY - BRKT SHOCKTOWER BRACE - droit (Support de fixation de tour d'amortisseur- droit)
5	Rivets de structure haute résistance, 6,5 mm

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

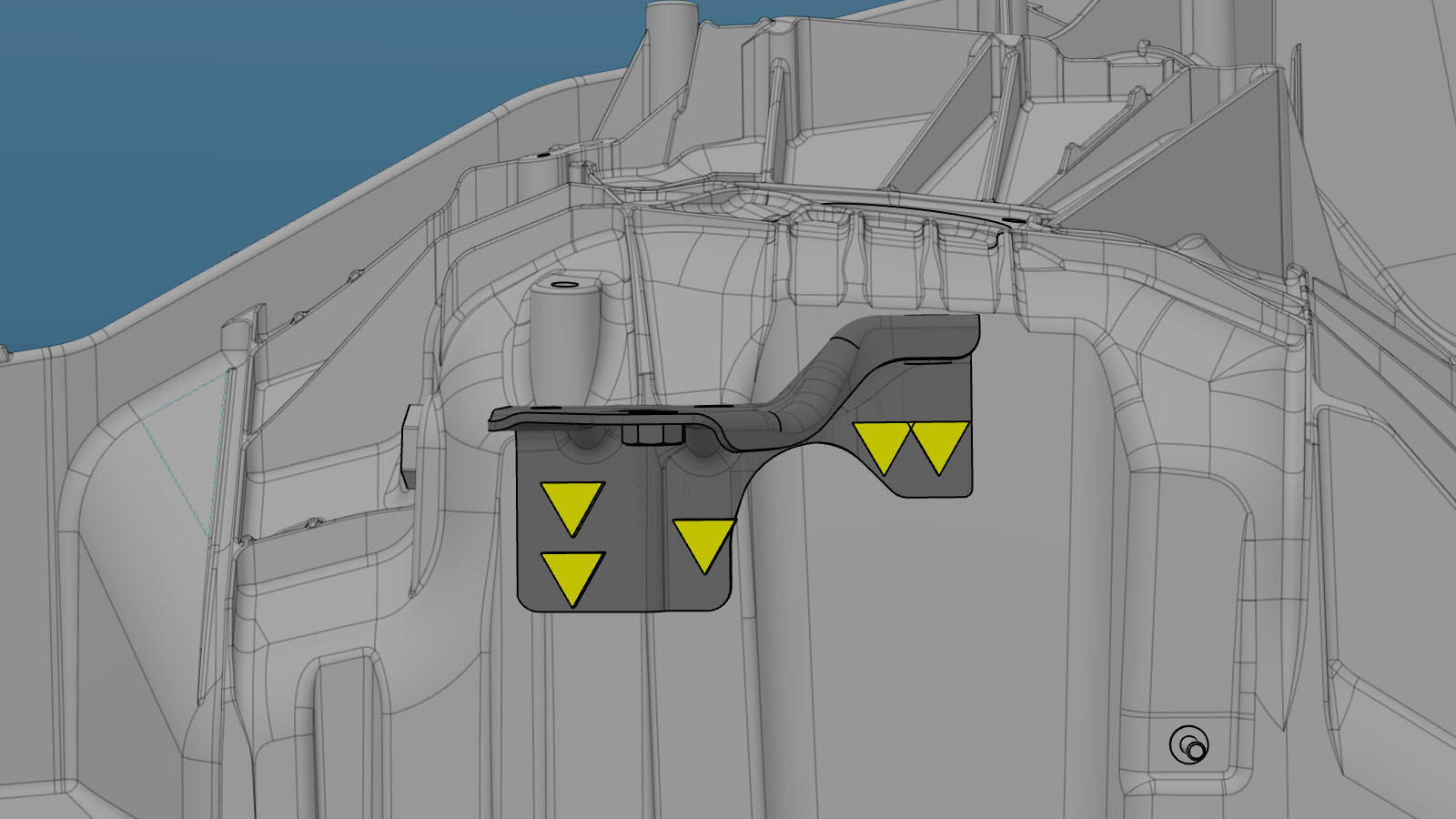

Retirez le composant d’origine.
ou Points de soudure d’usine

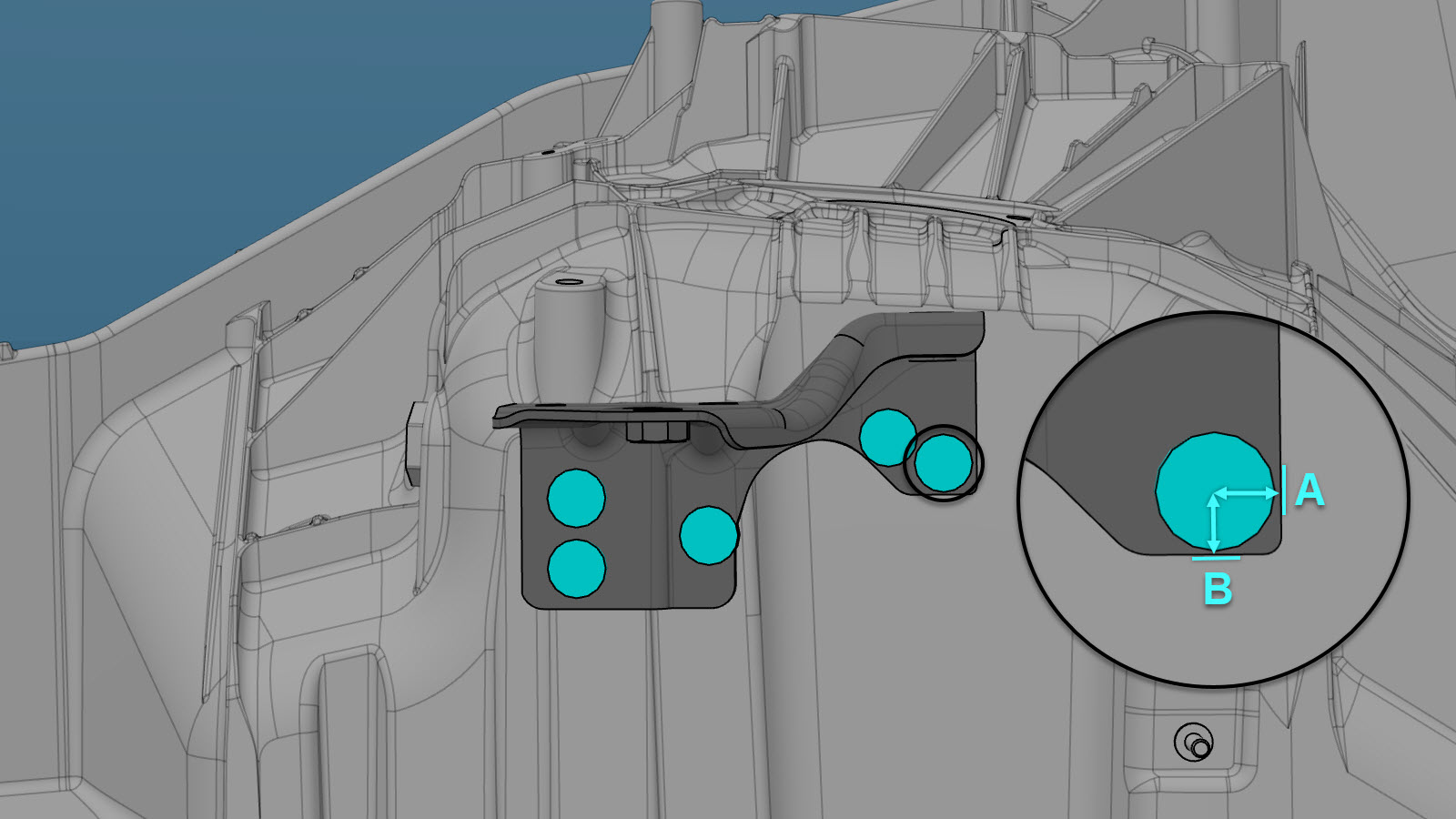

Préparation en vue de l’installation.
ou Rivets de structure haute résistance, 6,5 mm
- A = 11 mm.
- B = 11 mm
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Effectuez toutes les opérations après réparation nécessaires.
