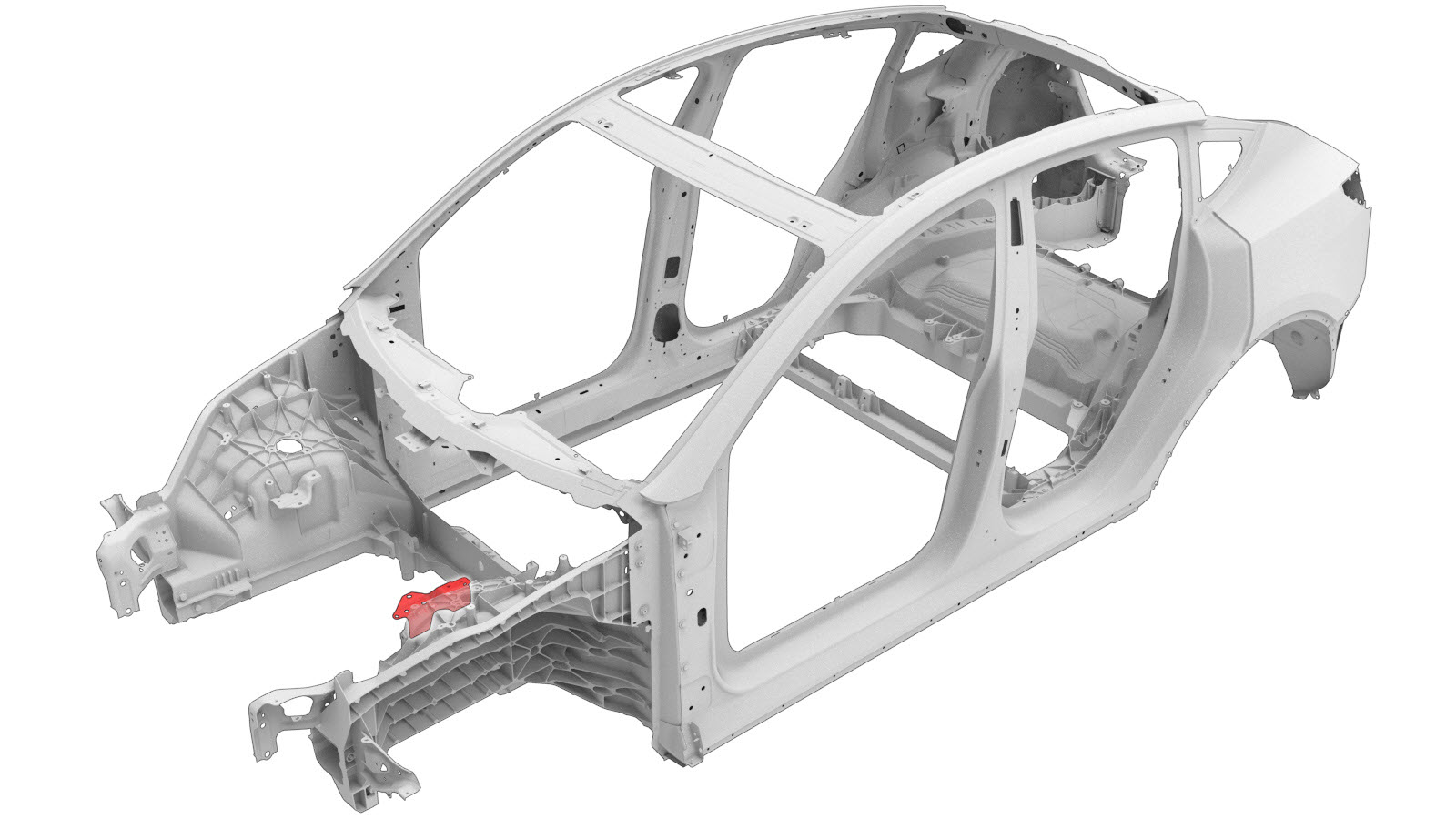

Support de fixation de tour d'amortisseur (gauche)

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes

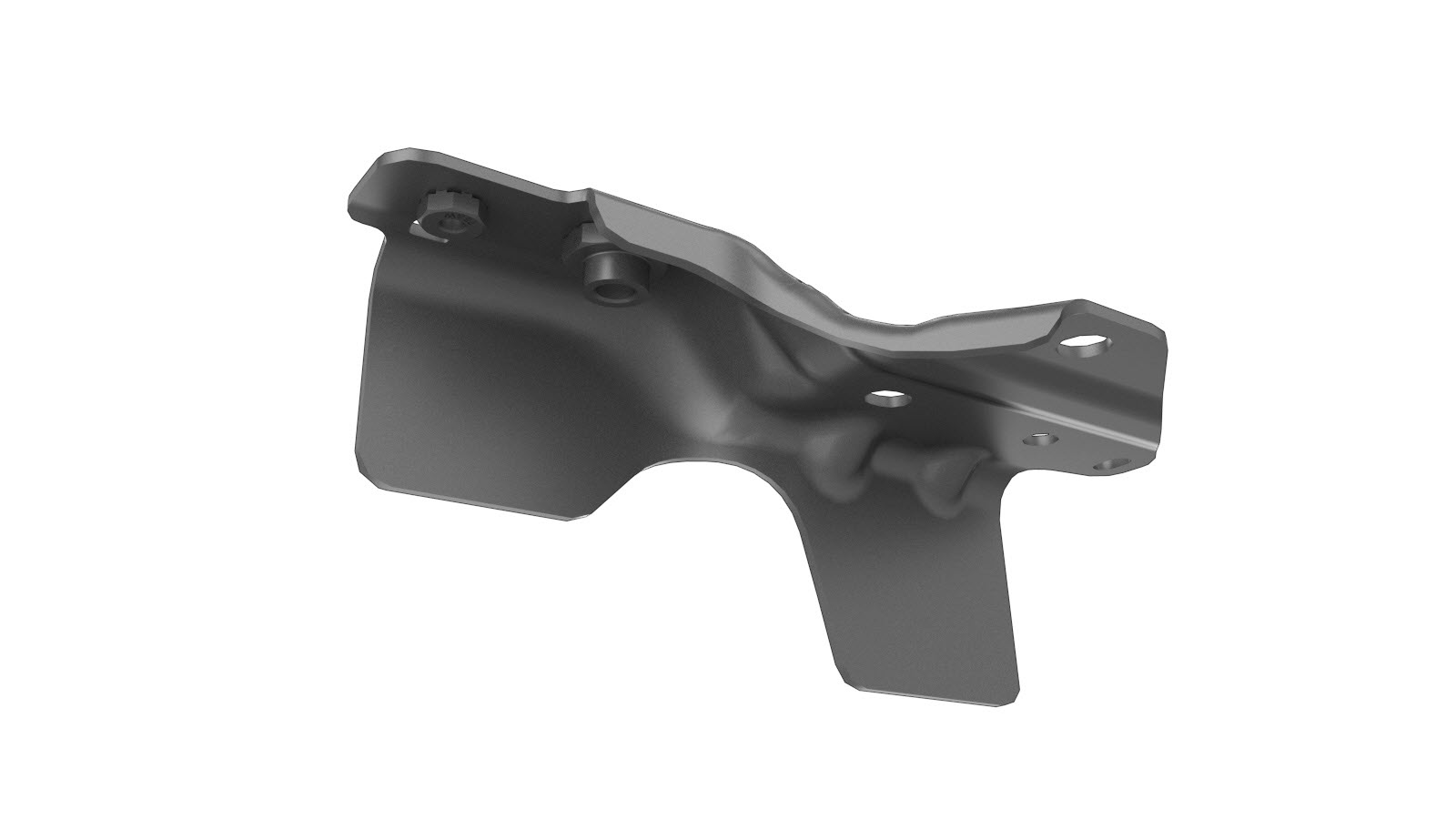

1	ASY - BRKT SHOCKTOWER BRACE - gauche (Support de fixation de tour d'amortisseur- gauche)
5	Rivets de structure haute résistance, 6,5 mm

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez le Renforcement de la tour d'amortisseur (véhicules fabriqués jusqu’au 6 février 2023).

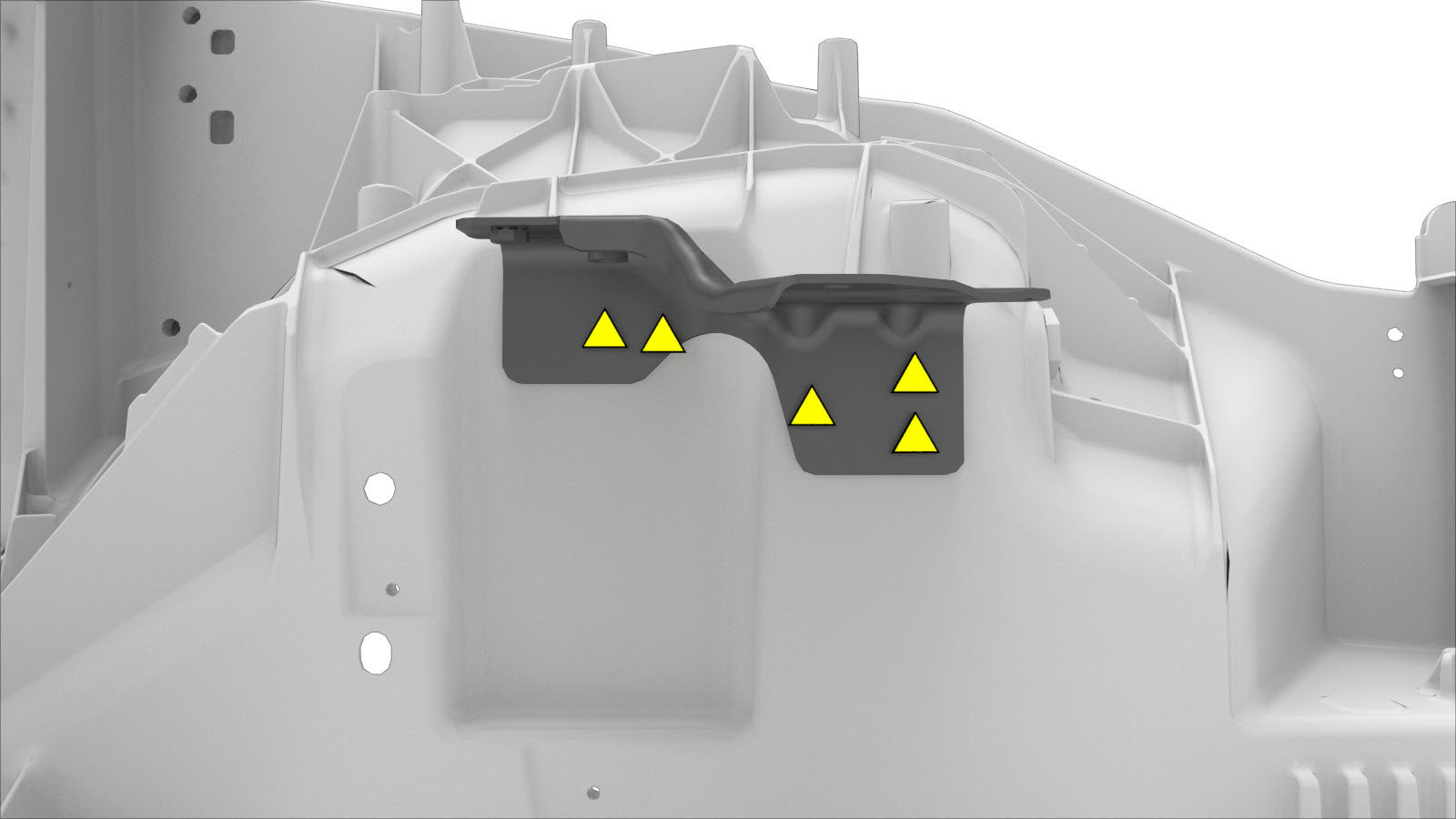

Retirez le composant d’origine.

ou Points de soudure d’usine
Préparation en vue de l’installation.
Remarque
Installez les rivets depuis l'intérieur du passage de roue.

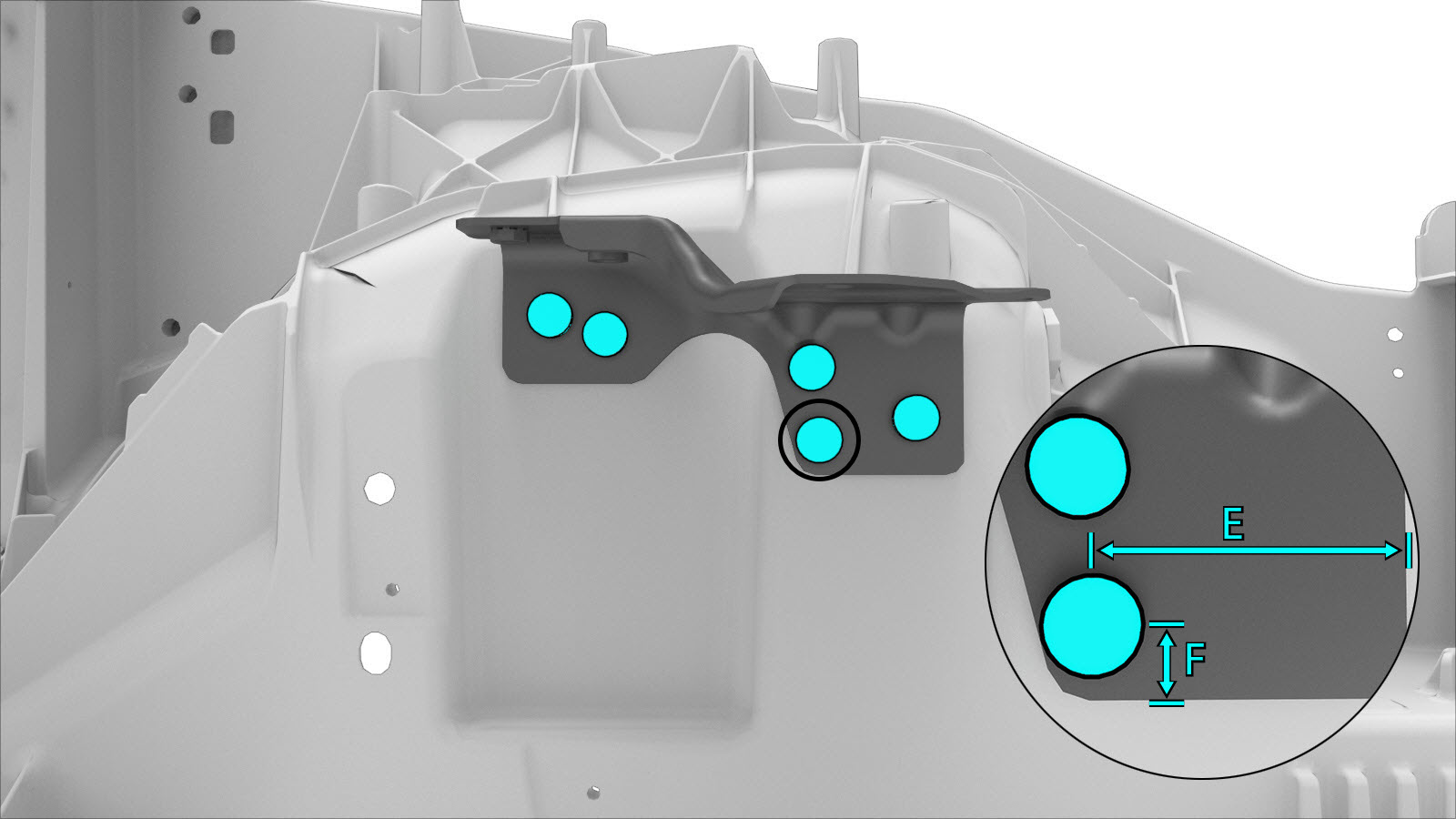

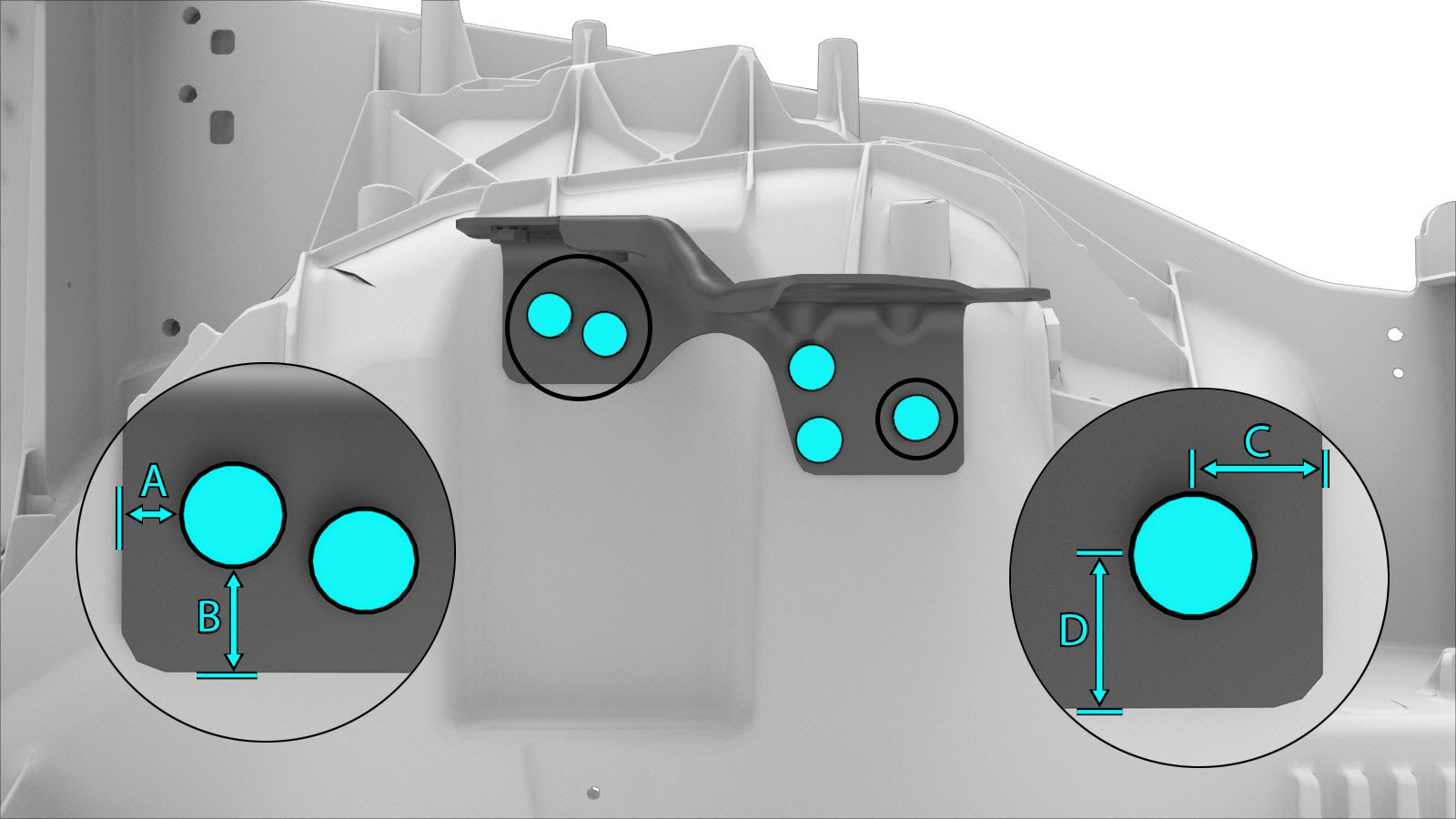

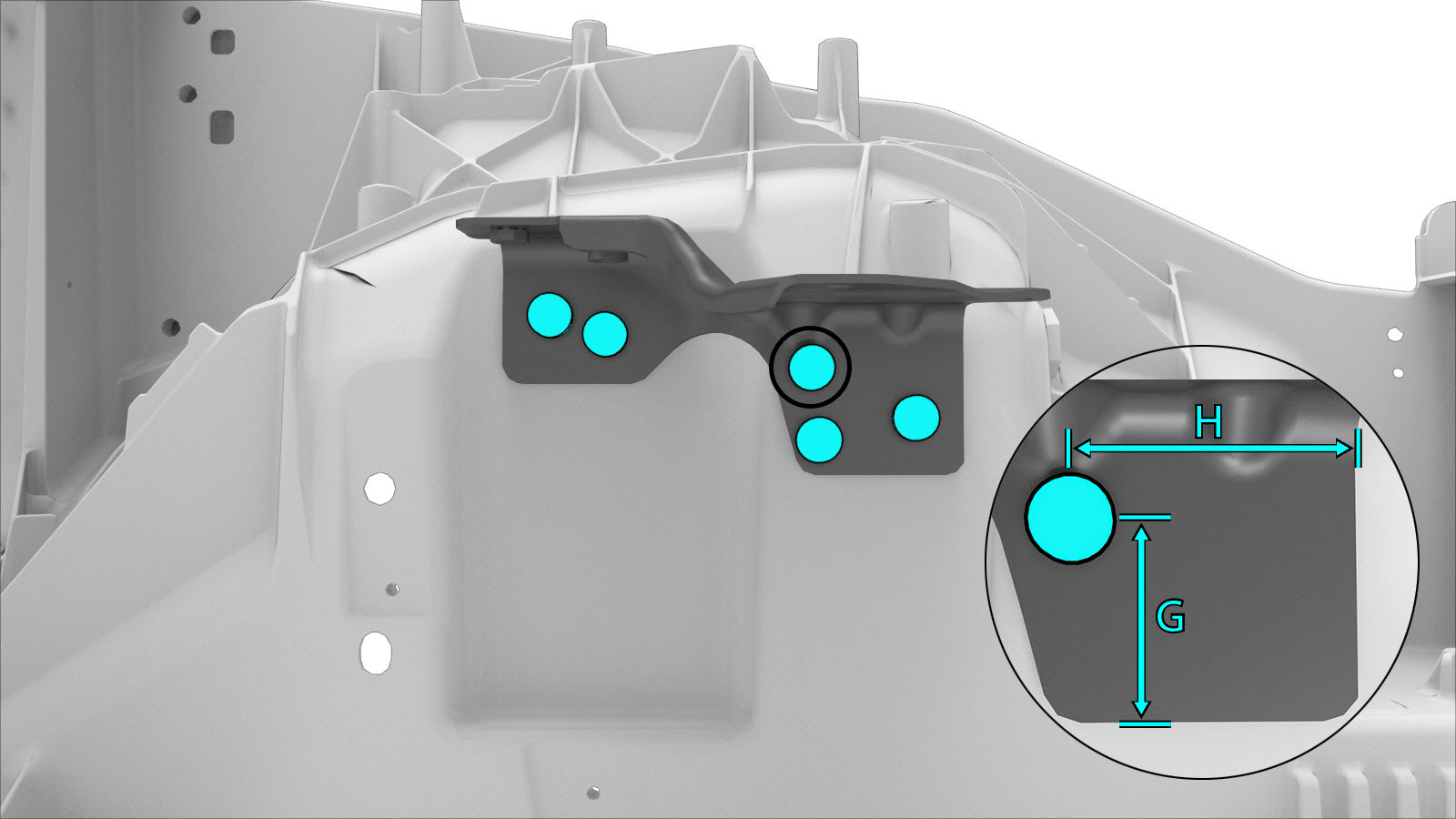

ou Rivets de structure haute résistance, 6,5 mm
- A = 20 mm.
- B = 28 mm.
- C = 20 mm.
- D = 23 mm.
- E = 58 mm.
- F = 14 mm.
- G = 43 mm.
- H = 61 mm.
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Installez le (ou la) Renforcement de la tour d'amortisseur (véhicules fabriqués jusqu’au 6 février 2023).
Effectuez toutes les opérations après réparation nécessaires.
