Côté de la carrosserie (complet)

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Liste des pièces


Quantité	Description	Image/notes
1	ASY - BODY SIDE COMPLETE (Côté de la carrosserie - complet)
8	Rivets de structure haute résistance, 6,5 mm
1	Rivet à tête fraisée, 4,8 mm court
3	Rivet à tête fraisée, 4,8 mm long
1	Rivet fluotourné S08
3	Rivet fluotourné S18
14	Rivet fluotourné S28
20	Rivet fluotourné S38
11	Rivet fluotourné S48
3	Rivet fluotourné S58
9	Boulon , M8-1,25x27	Numéro de pièce Tesla 1621820-00-A.
6	Boulon , HF M6X18 PC88 MAT	Numéro de pièce Tesla 1006529-00-A.
2	Boulon , HF M10X80 PC109 SHLDR	Numéro de pièce Tesla 1053943-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

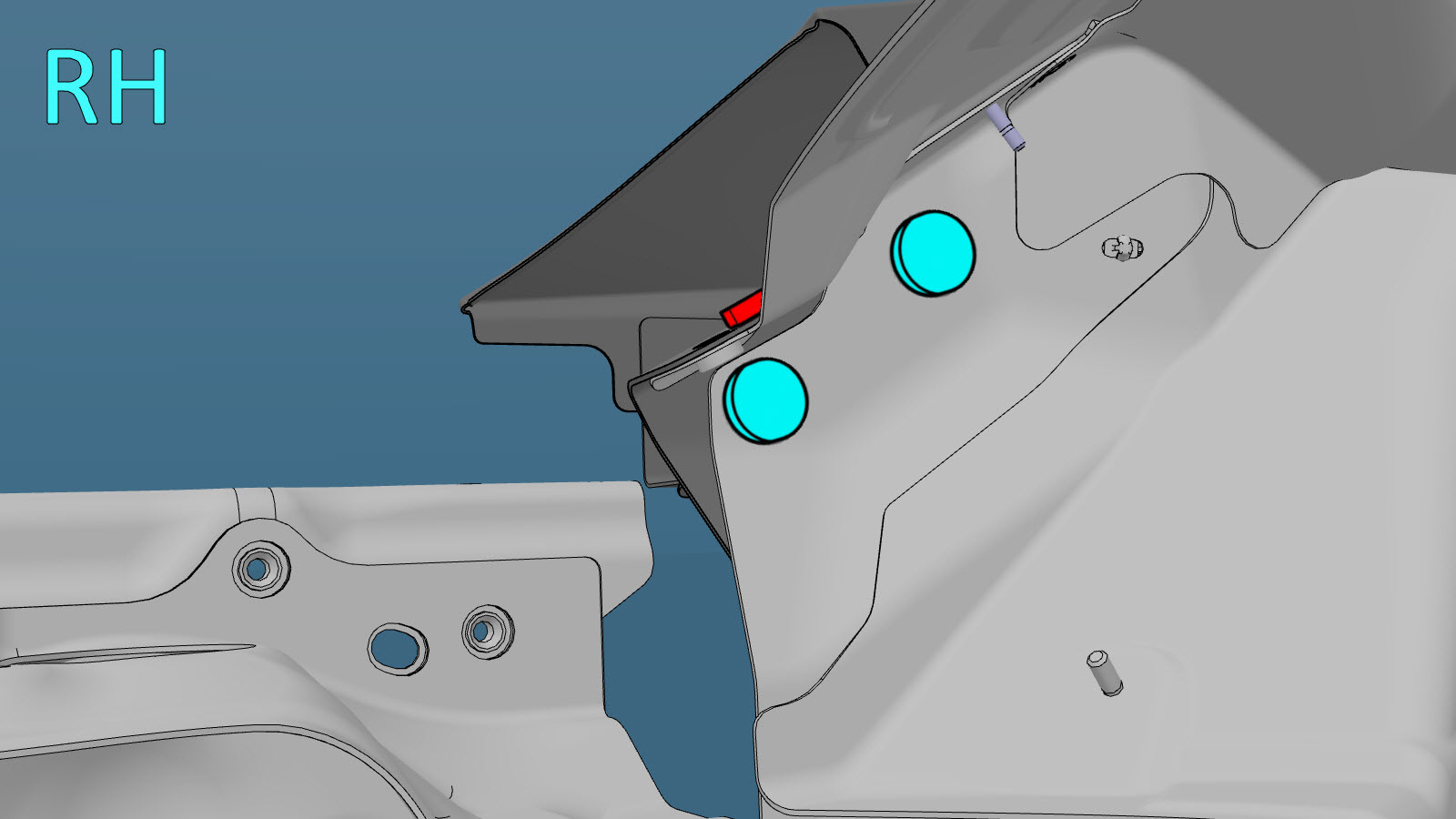

Retirez le composant d’origine.

ou Points de soudure d’usine

ou Rivets auto-perceurs d’usine

ou Boulons

ou Boulon, tête Torx
Préparation en vue de l’installation.
ou Rivets de structure haute résistance, 6,5 mm
- A = 35 mm.
- B = 8 mm.
ou Rivets à tête fraisée, 4,8 mm court

ou Rivets à tête fraisée, 4,8 mm long

ou Rivets fluotournés, S08

ou Rivets fluotournés, S18

ou Rivets fluotournés, S28

ou Rivets fluotournés, S38

ou Rivets fluotournés, S48
ou Rivets fluotournés, S58
- C = 10 mm.
- D = 35 mm.
ou Boulons
Remarque
Installez un boulon à l’endroit indiqué par un cercle rouge, seulement, si un boulon y était précédemment installé.
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Couplez les boulons comme suit :
- Boulons à tête hexagonale M8x27, référence 1621820-00-A : 24 Nm.
- Boulons à tête hexagonale M6x18, référence 1006529-00-A : 12 Nm.
- Boulons à tête hexagonale M10x80, référence 1053943-00-A : 45 Nm.
- Boulon Torx M8x20, référence 1014747-00-B : 24 Nm.
Effectuez toutes les opérations après réparation nécessaires.
