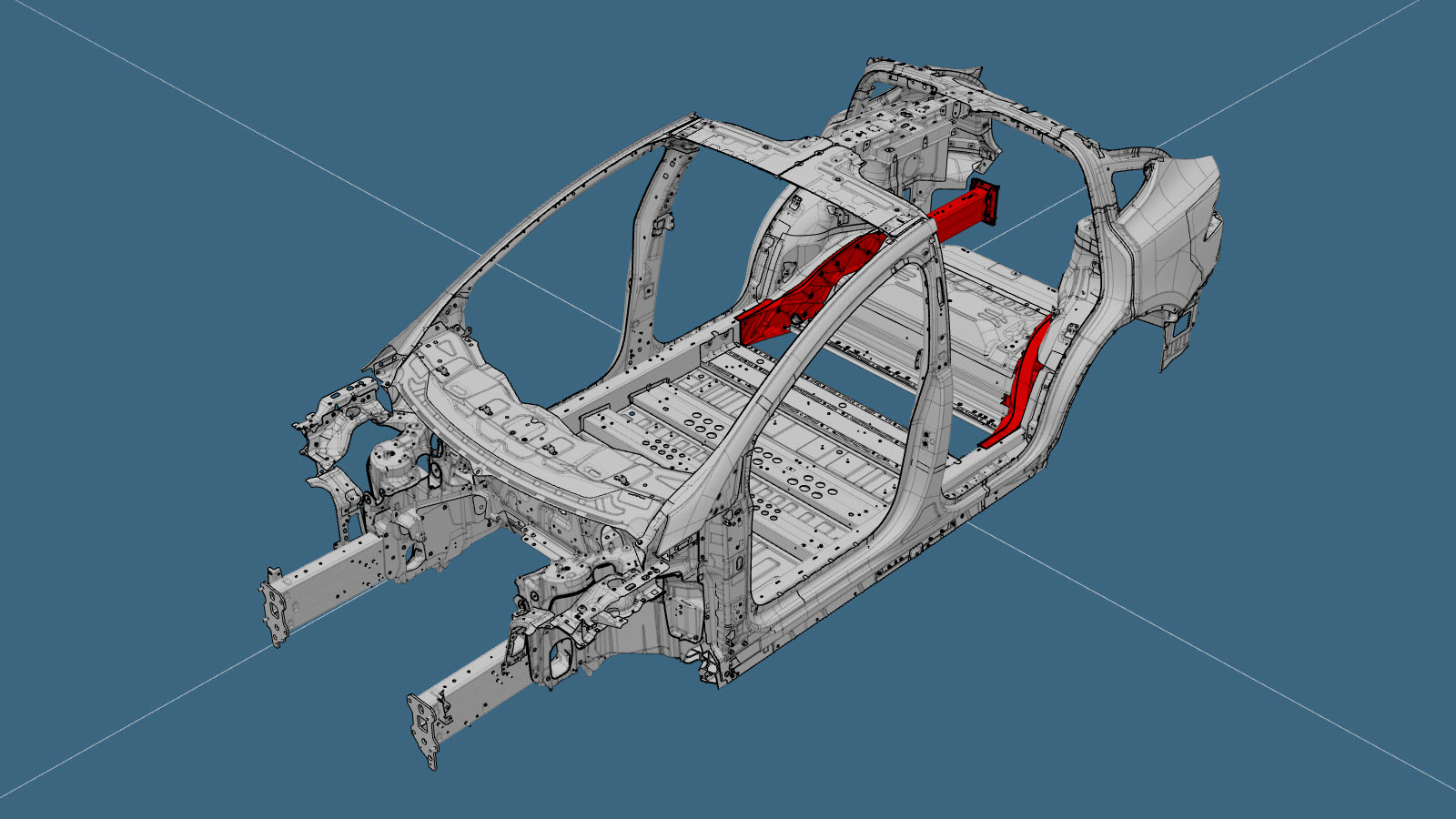

Nœud arrière (complet) (véhicules construits du 7 mars 2022 jusqu'au 7 avril 2022)

Informations relatives à la réparation

Selon la gravité des dommages subis, il peut être possible de réparer cette pièce. Pour obtenir plus d’information, consultez Cast Rear Node Repair Guidelines (Vehicles Built Through October 12, 2022).
Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes
1	ASY-MEMBER RAIL RR (Nœud arrière – Complet)
Gauche : 23 CD : 21	Rivets de structure haute résistance, 6,5 mm
4	Rivets de structure à tête fraisée, 6,5 mm
Côté gauche seulement : 1	Boulon , M10-1,5x23	Numéro de pièce Tesla 1111154-00-B.
1	Boulon , M6-1x19	Numéro de pièce Tesla 1454541-00-A.
2	Boulon , M8x20	Numéro de pièce Tesla 1007580-00-A.
1	Boulon , M8x50	Numéro de pièce Tesla 1046838-00-A.
Côté droit seulement : 1	Boulon , M8x20	Numéro de pièce Tesla 1552447-00-A.
Gauche : 2 CD : 1	Boulon , M8x27	Numéro de pièce Tesla 1621820-00-A.
2	Boulon, tête Torx , M8x20	Numéro de pièce Tesla 1014747-00-B.
2	Écrou , M8-1.25,HF,Acier [10],ZnAl,NOIR	Numéro de pièce Tesla 1006628-01-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez Panneau de plancher des sièges de deuxième rangée.
Retirez Rear Panel (Vehicles Built Through May 21, 2024).
Retirez Plancher du coffre arrière (véhicules construits jusqu'au 21 mai 2024).
Retirez Panneau d’évacuation d’eau de coffre arrière (véhicules construits jusqu'au 21 mai 2024).
Retirez Renfort supérieur du nœud arrière (avant).
Retirez Renfort supérieur du nœud arrière (arrière).
Retirez Renfort inférieur de la poutre-caisson arrière.
Retirez Extension du panneau de plancher du coffre arrière.
Retirez Renfort extérieur du nœud arrière.
Retirez Renfort de la tour d’amortisseur arrière.

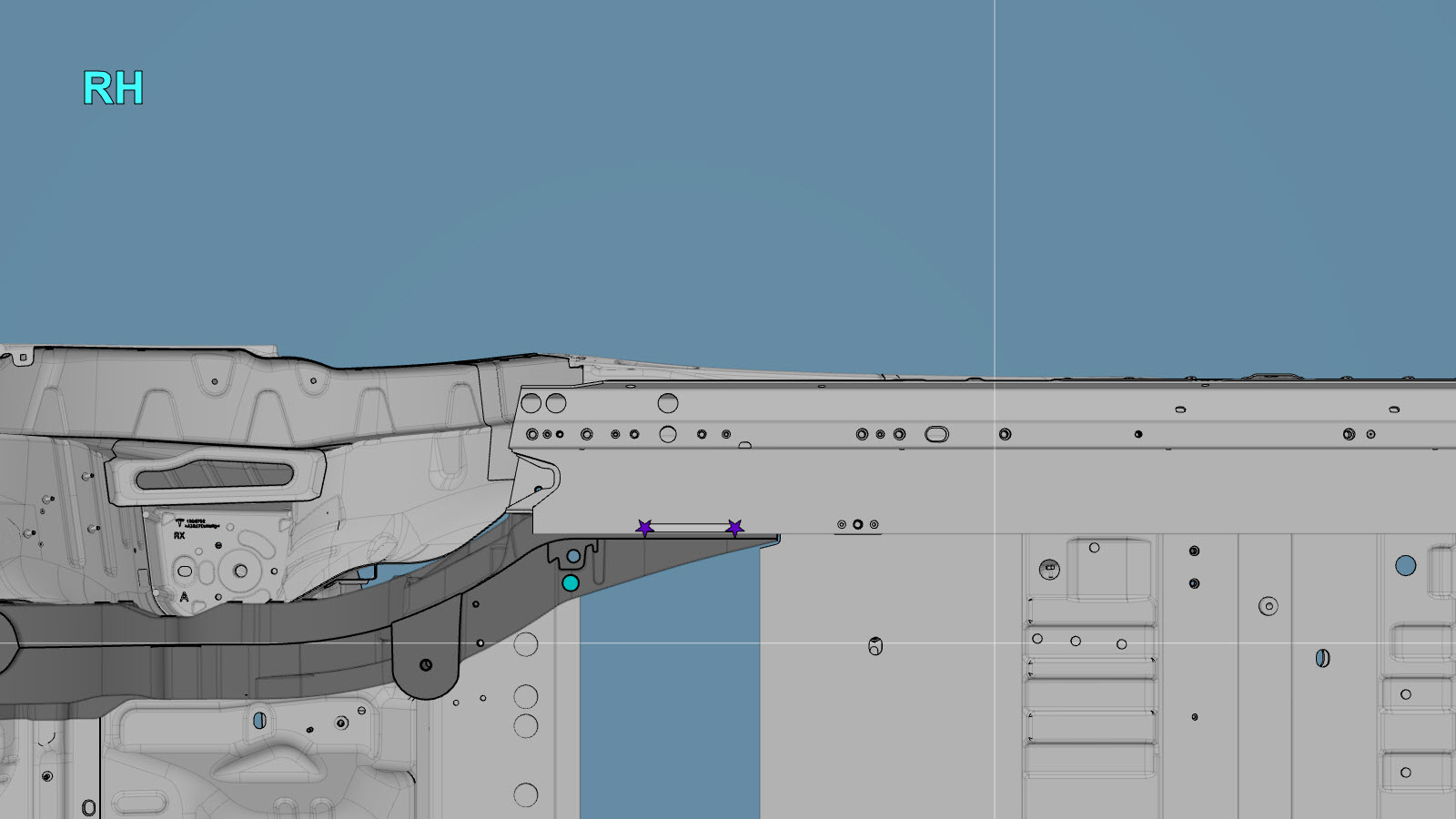

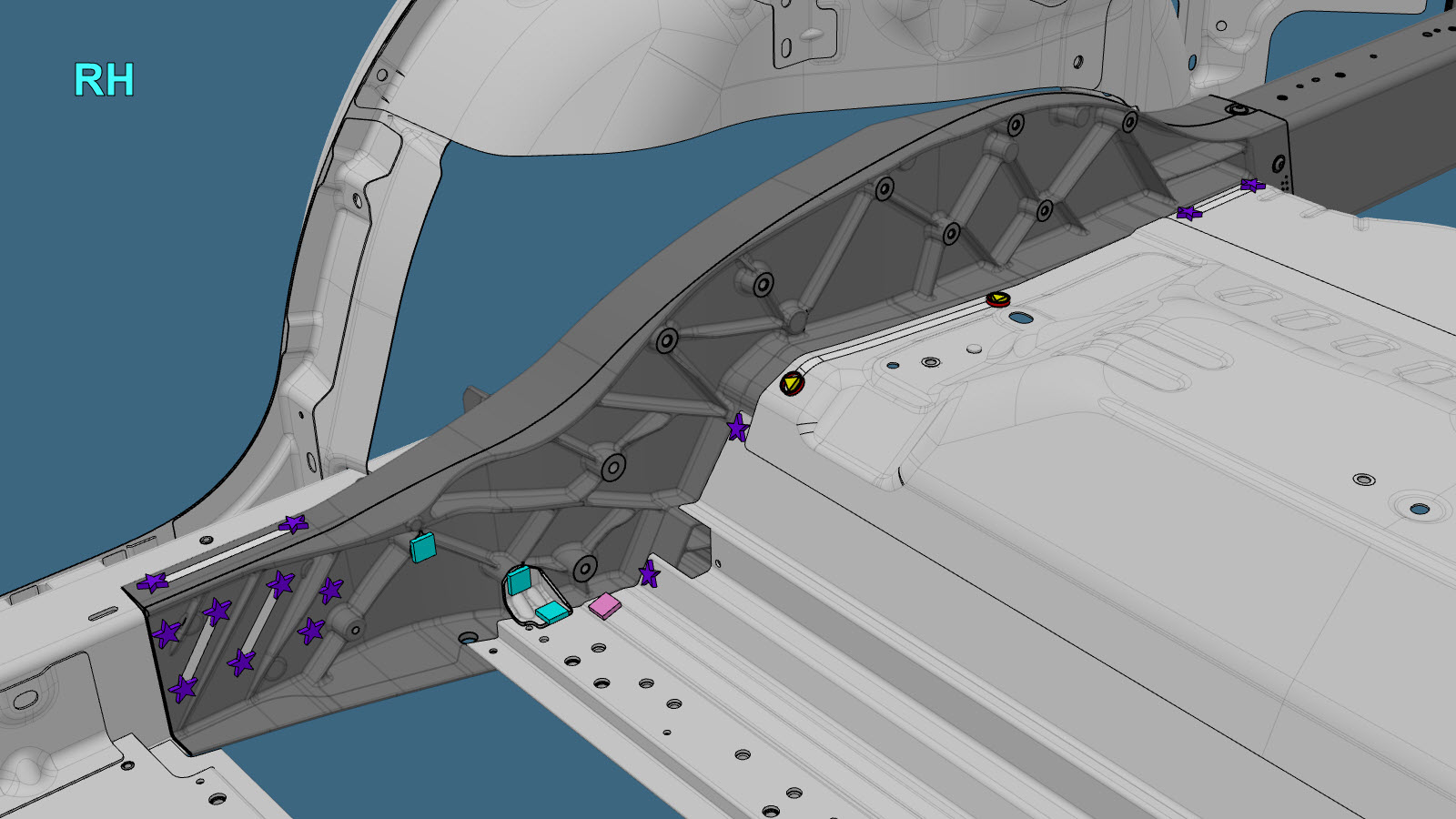

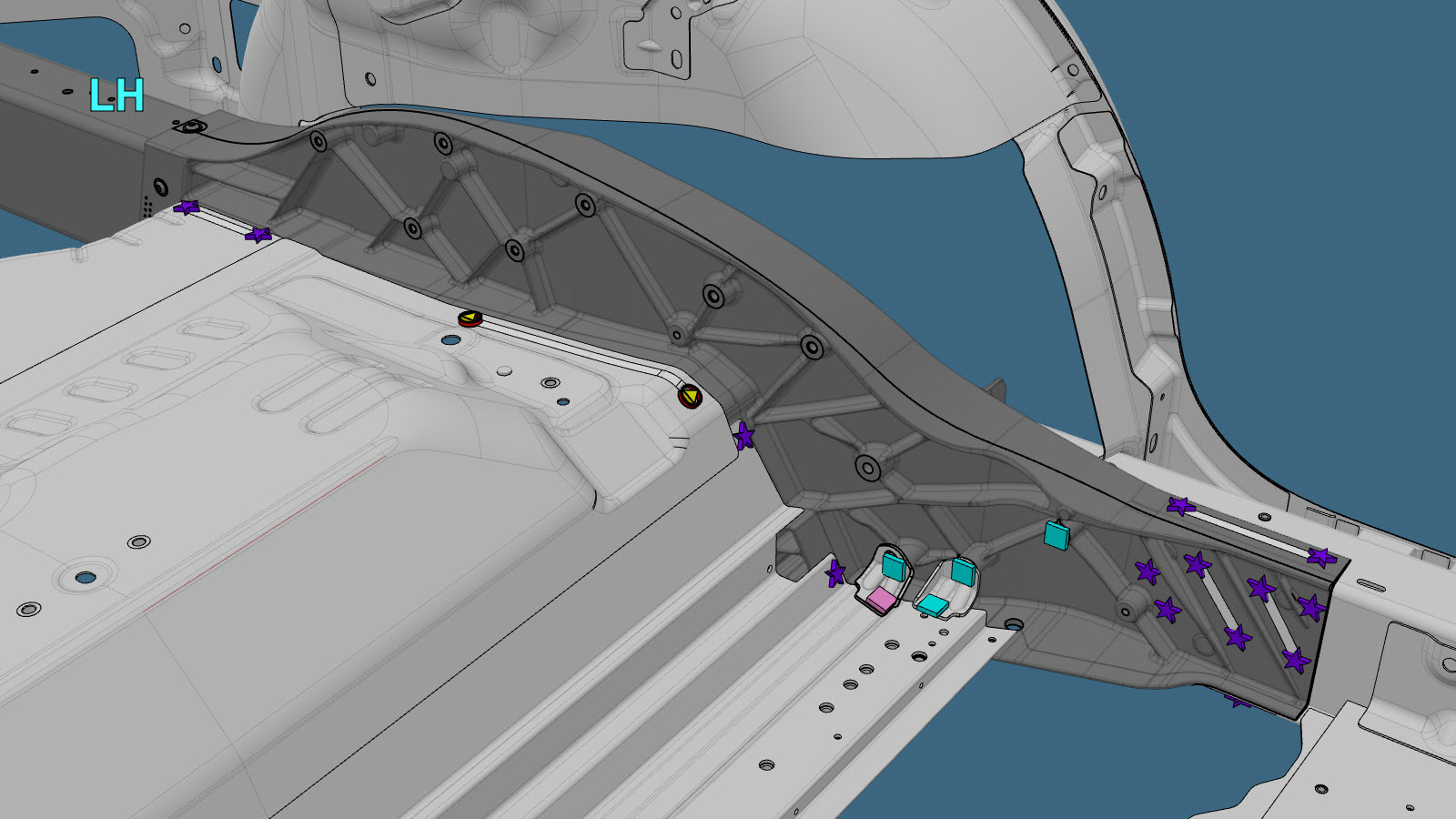

Retirez le composant d’origine.

ou Percer à travers les points de soudure d’usine
Remarque
Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

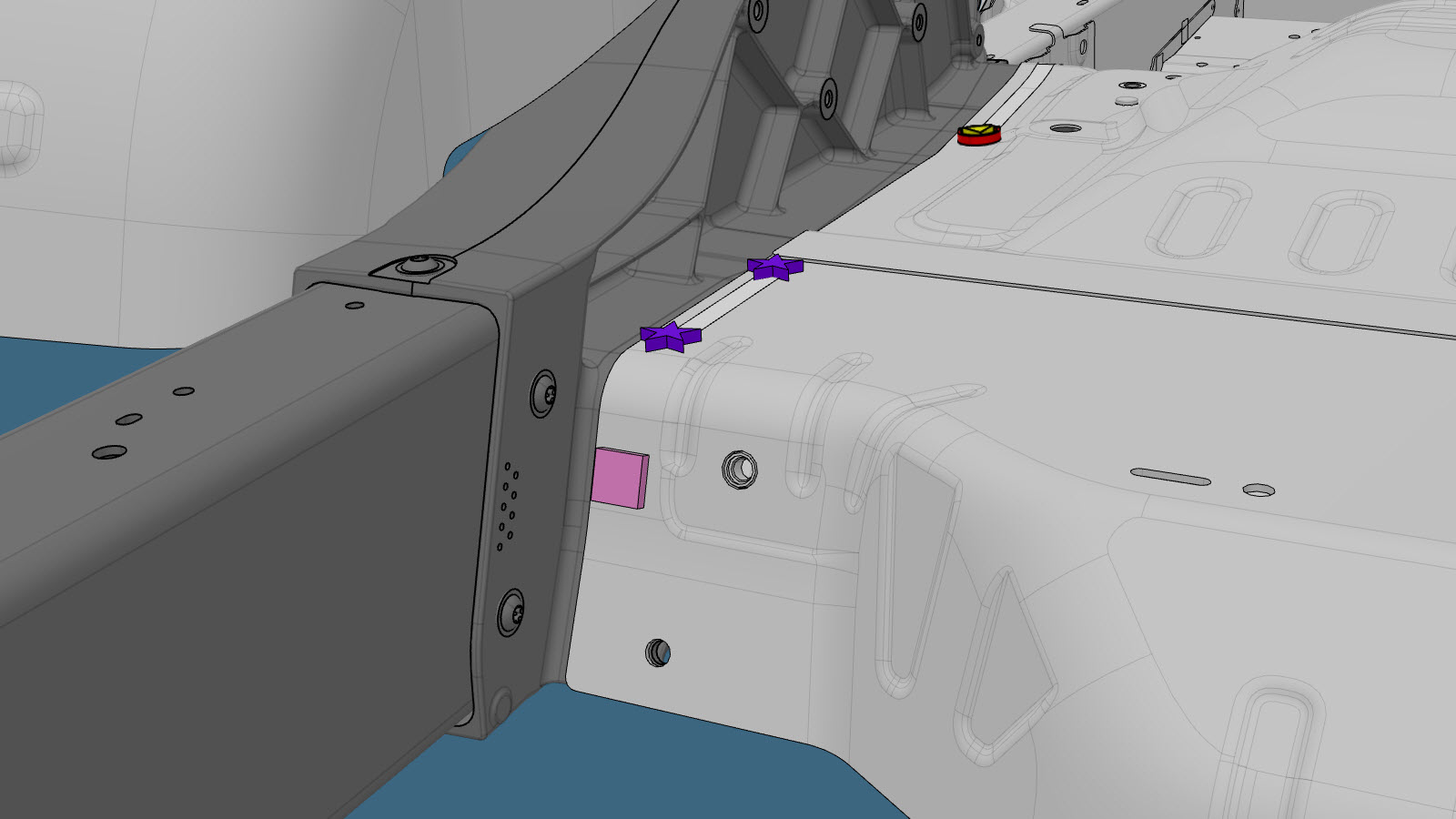

ou RIVTAC

ou Rivets de structure d'usine

ou Boulons

ou Boulon, tête Torx

Pièces de fixation BOM d’usine

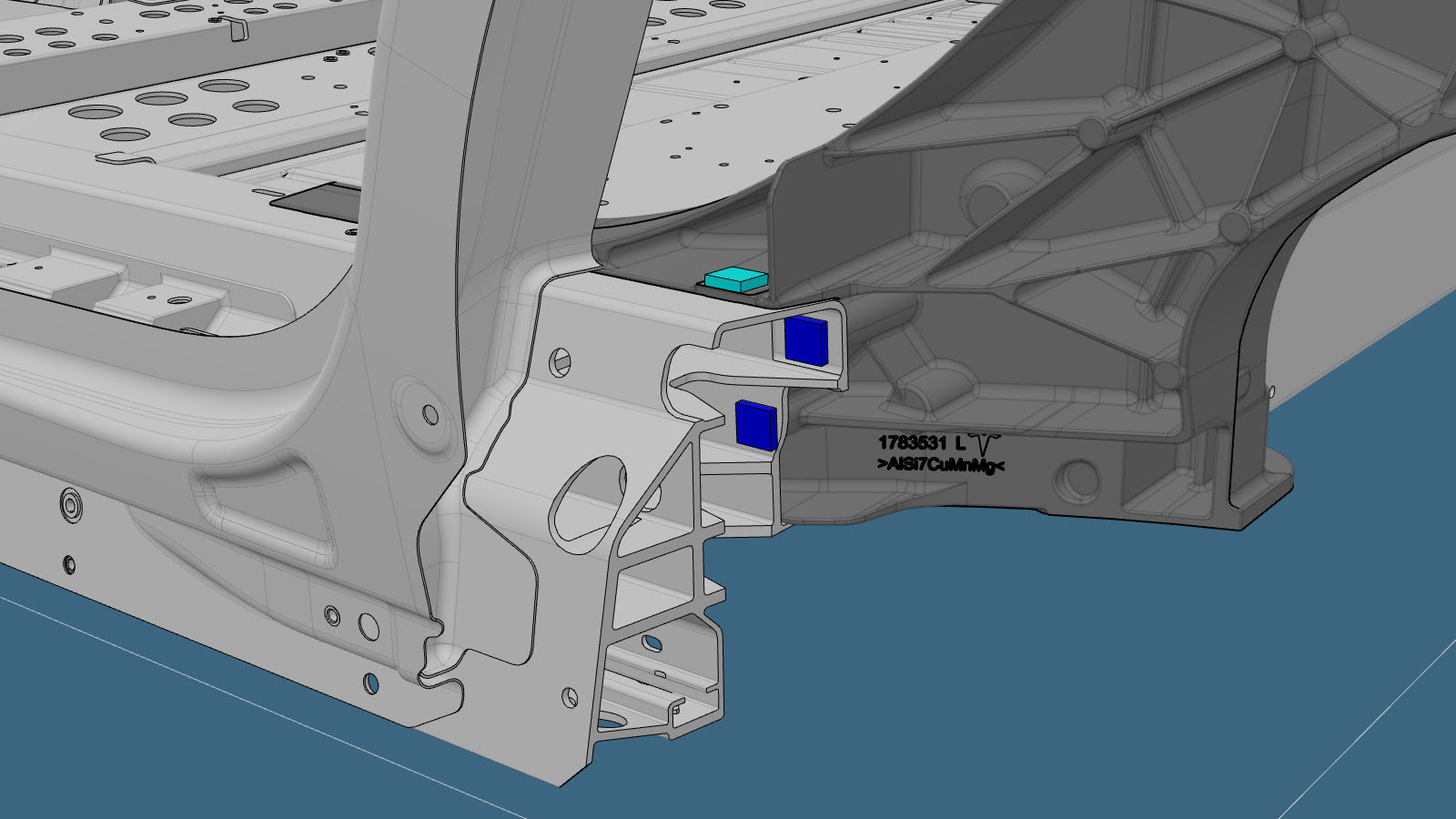

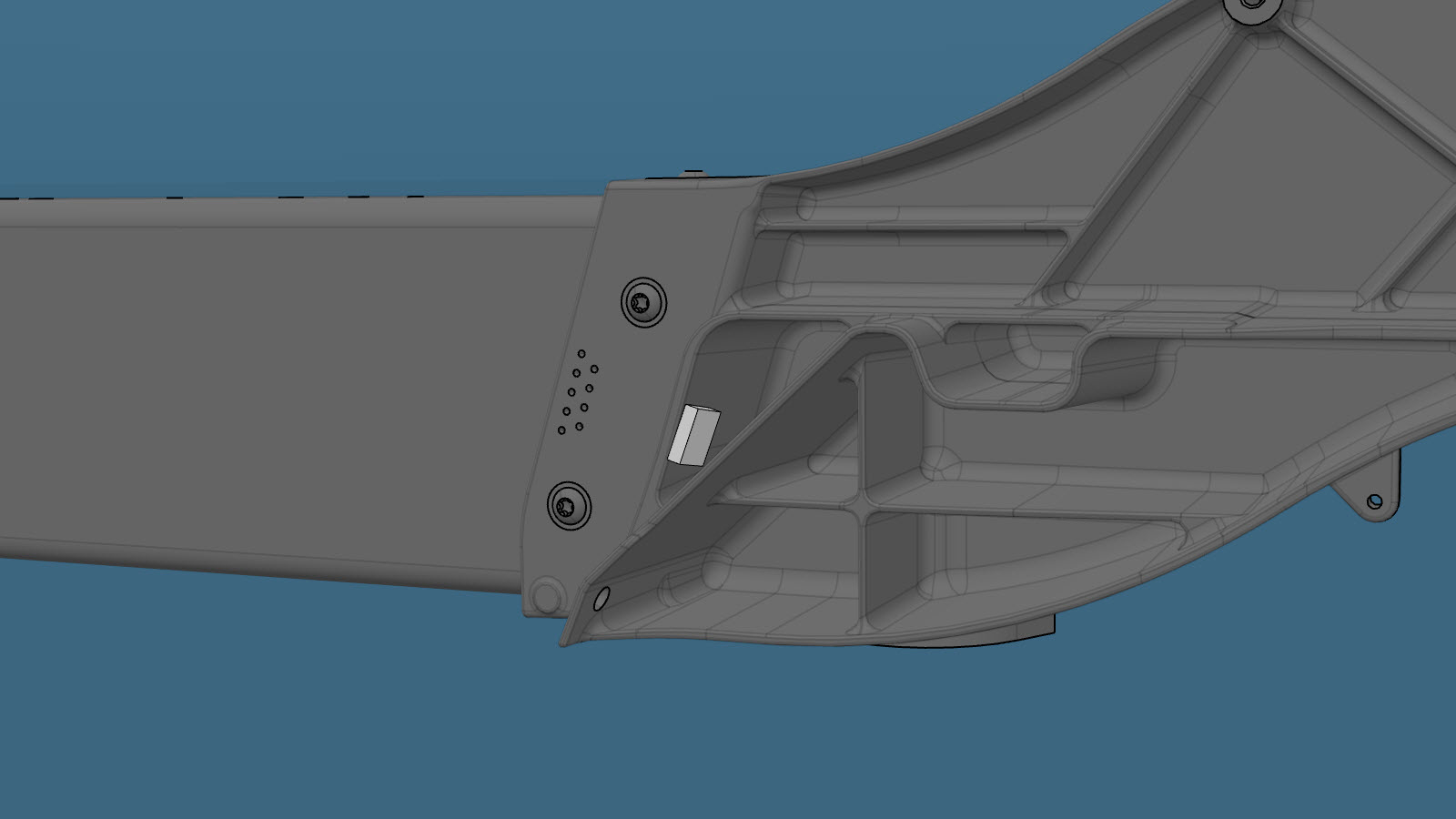

Utilisez de l’adhésif structural pour fixer les écrous en position sur l’intérieur du nœud arrière.

Remarque
Si nécessaire, rectifiez les bords des écrous pour qu’ils affleurent l'emplacement de montage.

Écrou

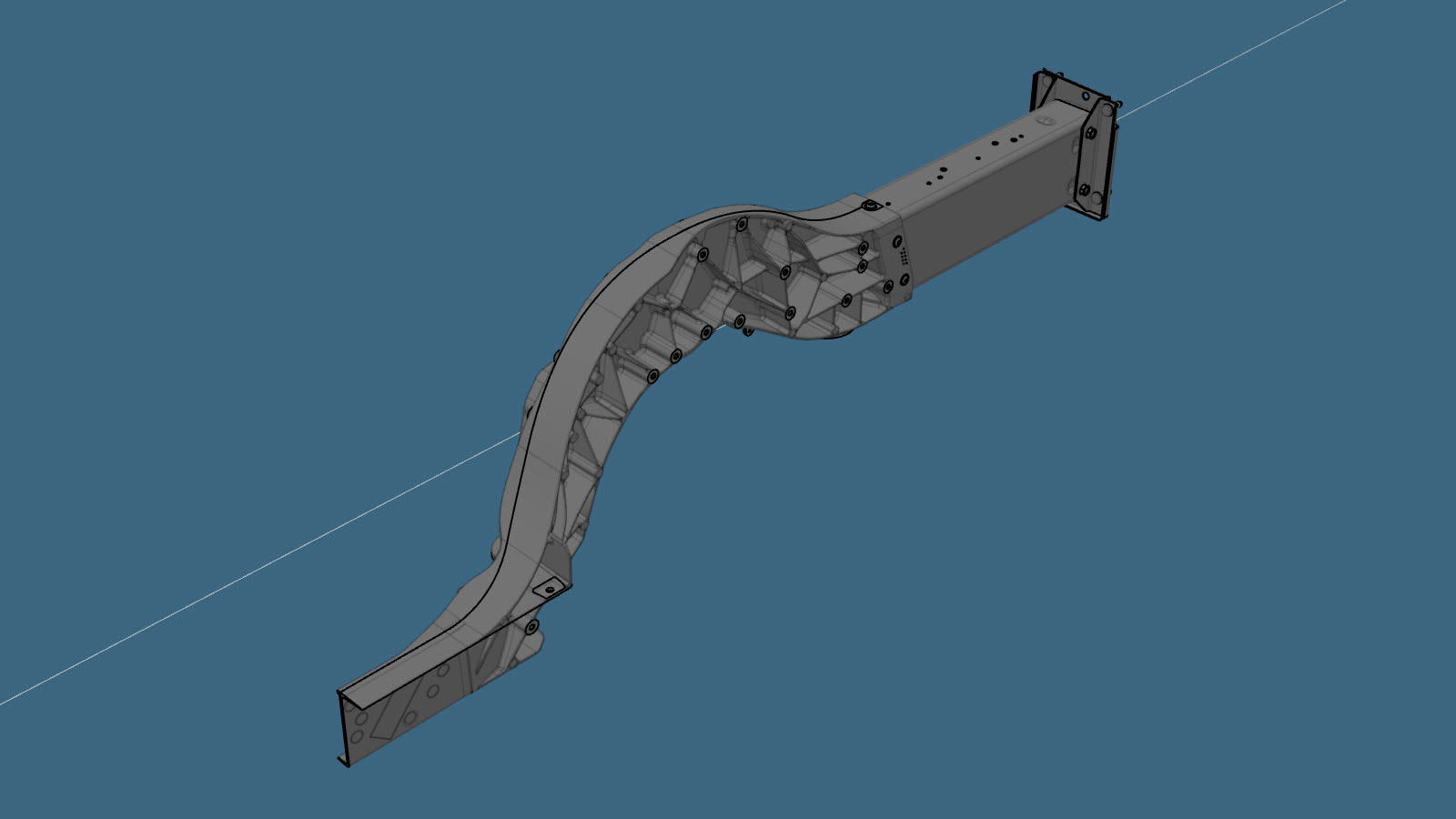

Préparation en vue de l’installation.
Remarque
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

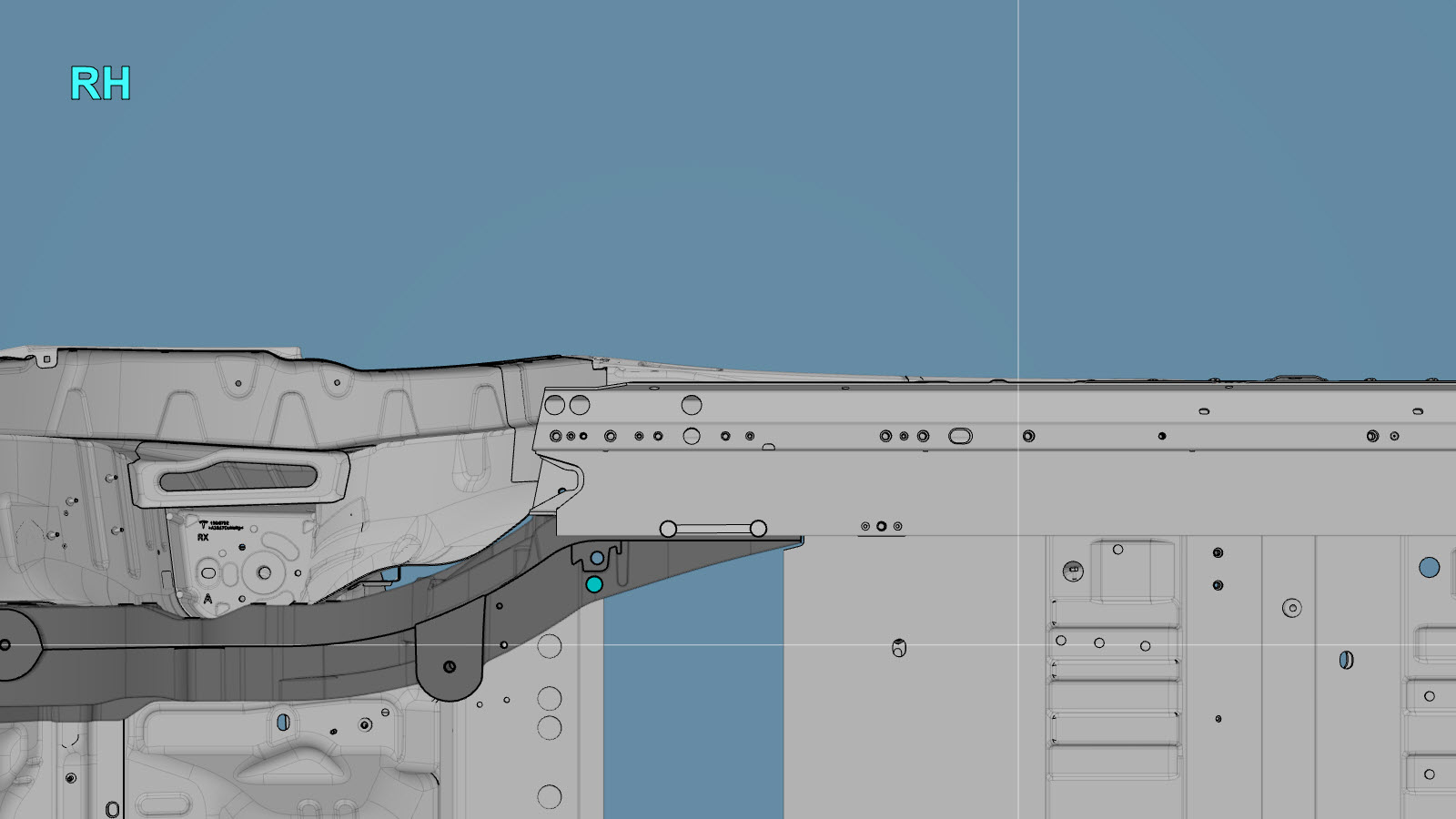

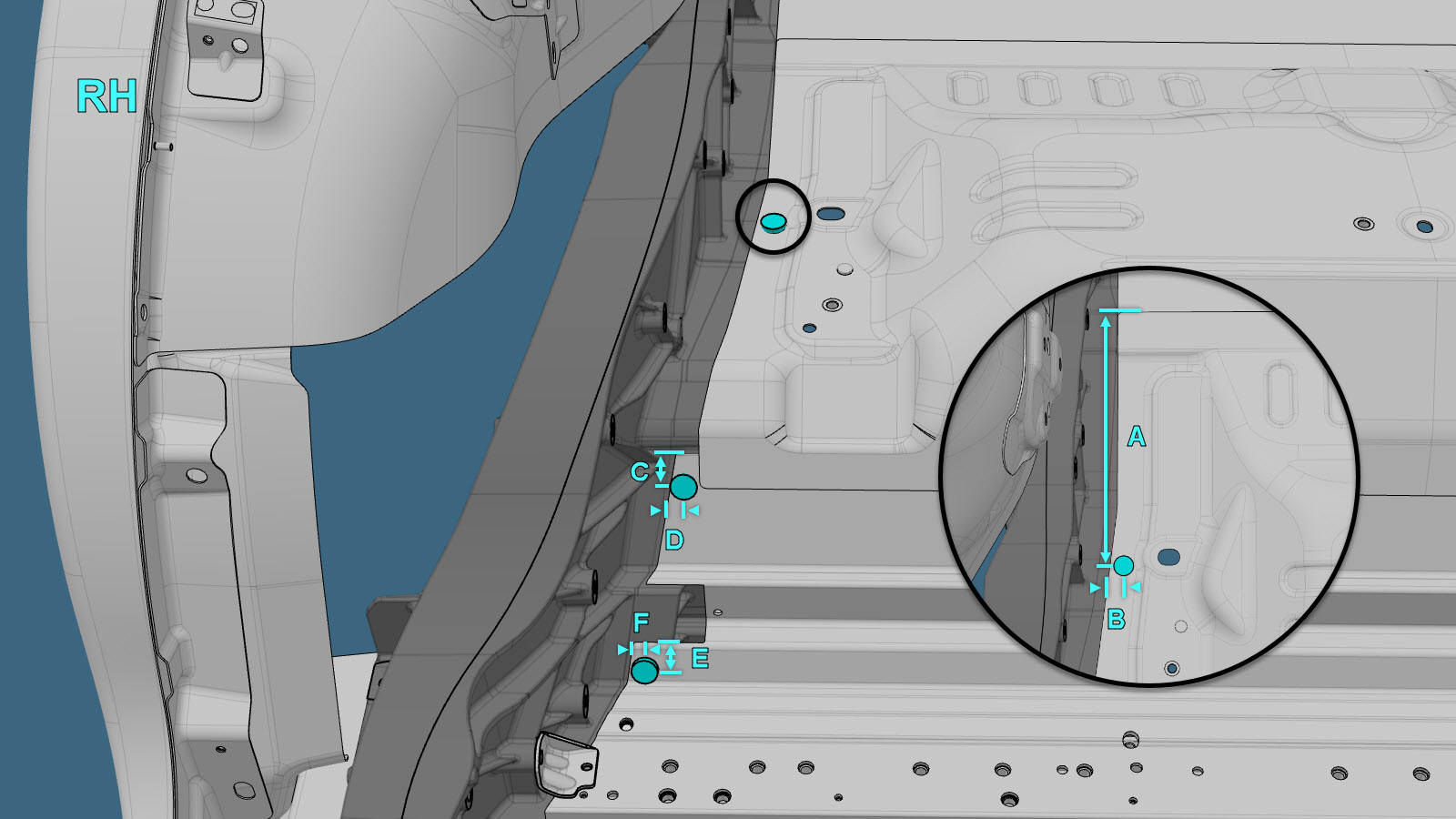

ou Rivets de structure haute résistance, 6,5 mm
- A = 260 mm
- B = 15 mm
- C = 24 mm
- D = 9 mm
- E = 21 mm
- F = 11 mm

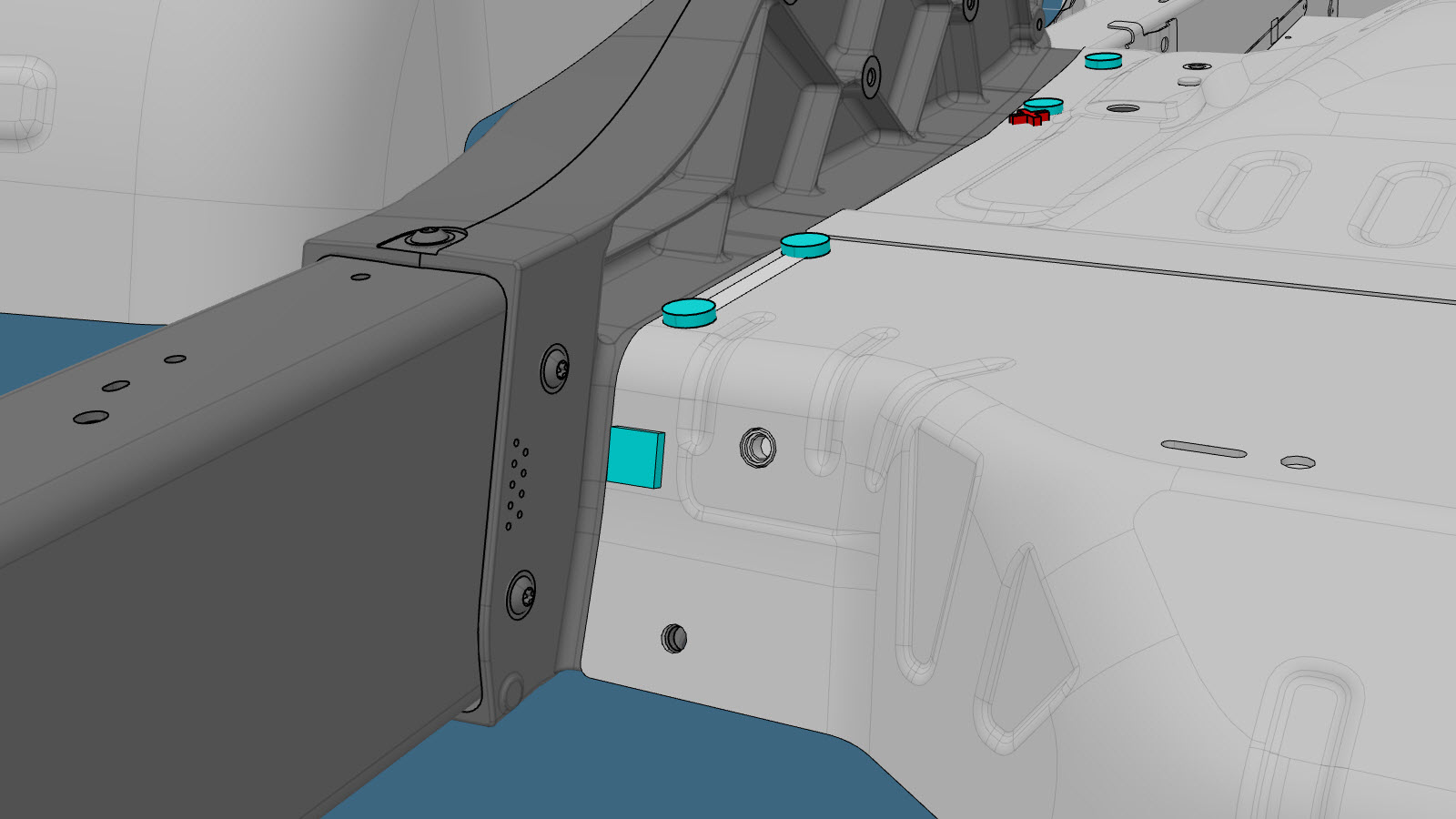

ou Rivets de structure à tête fraisée, 6,5 mm

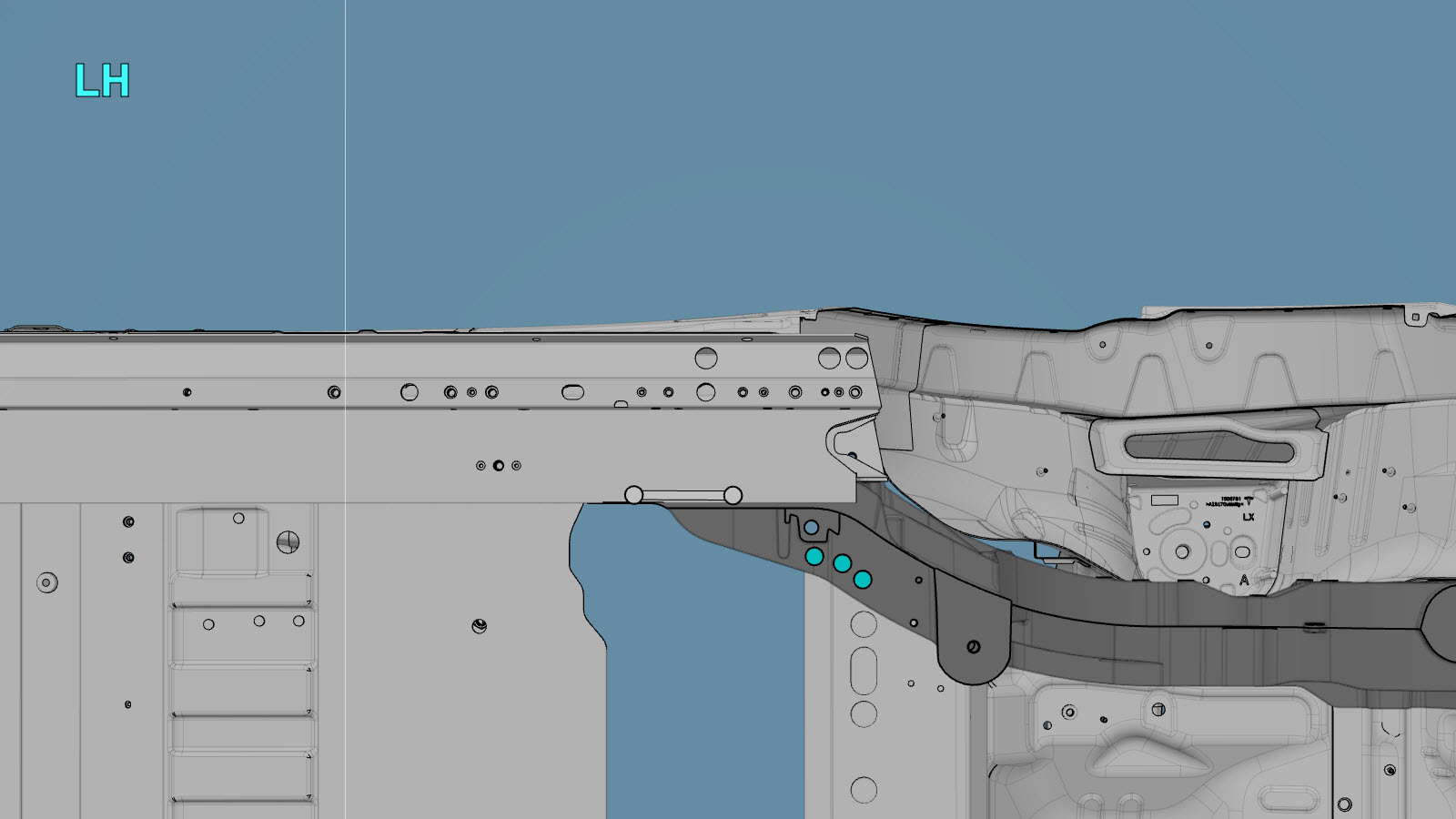

ou Boulons
Remarque

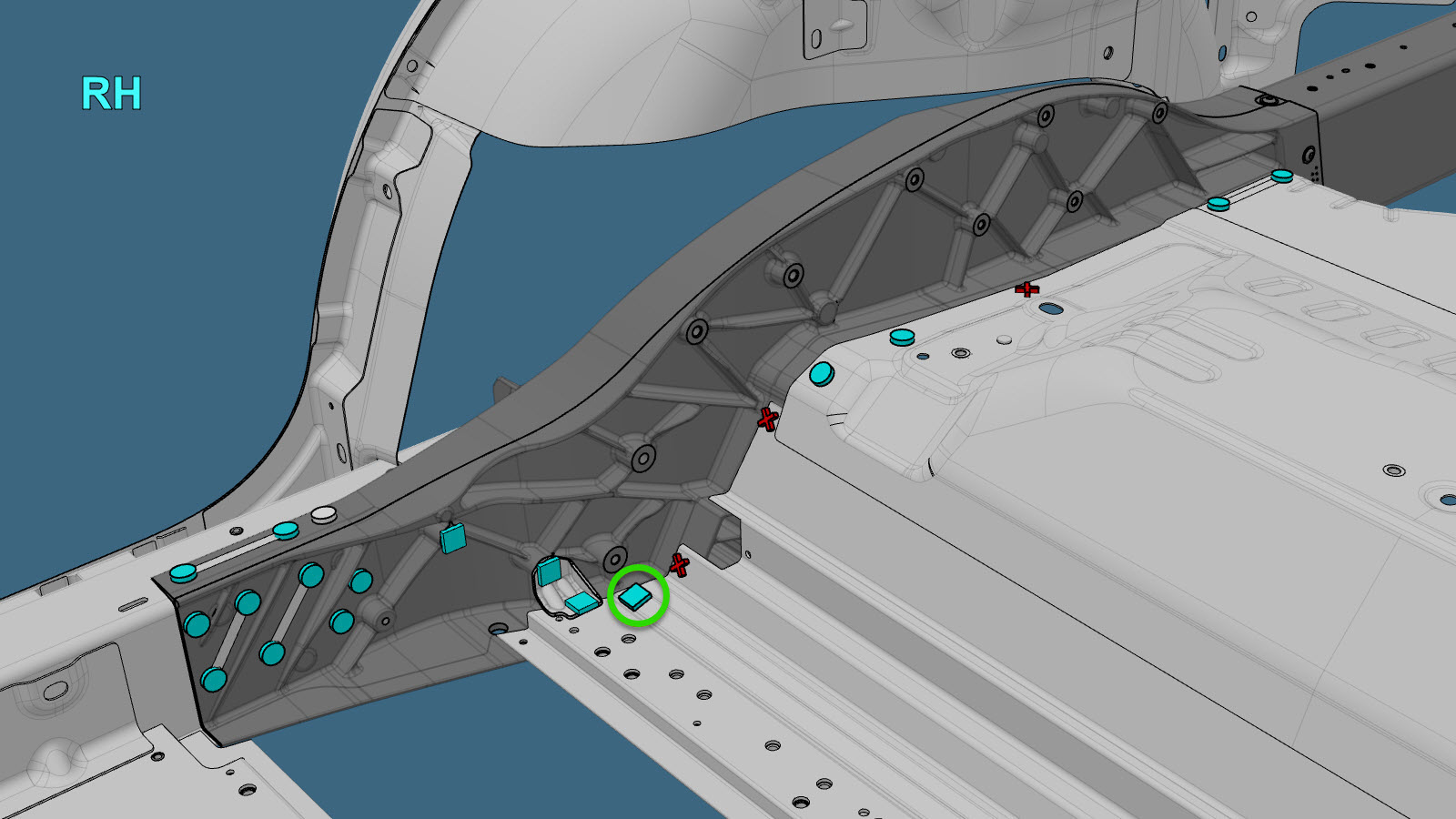

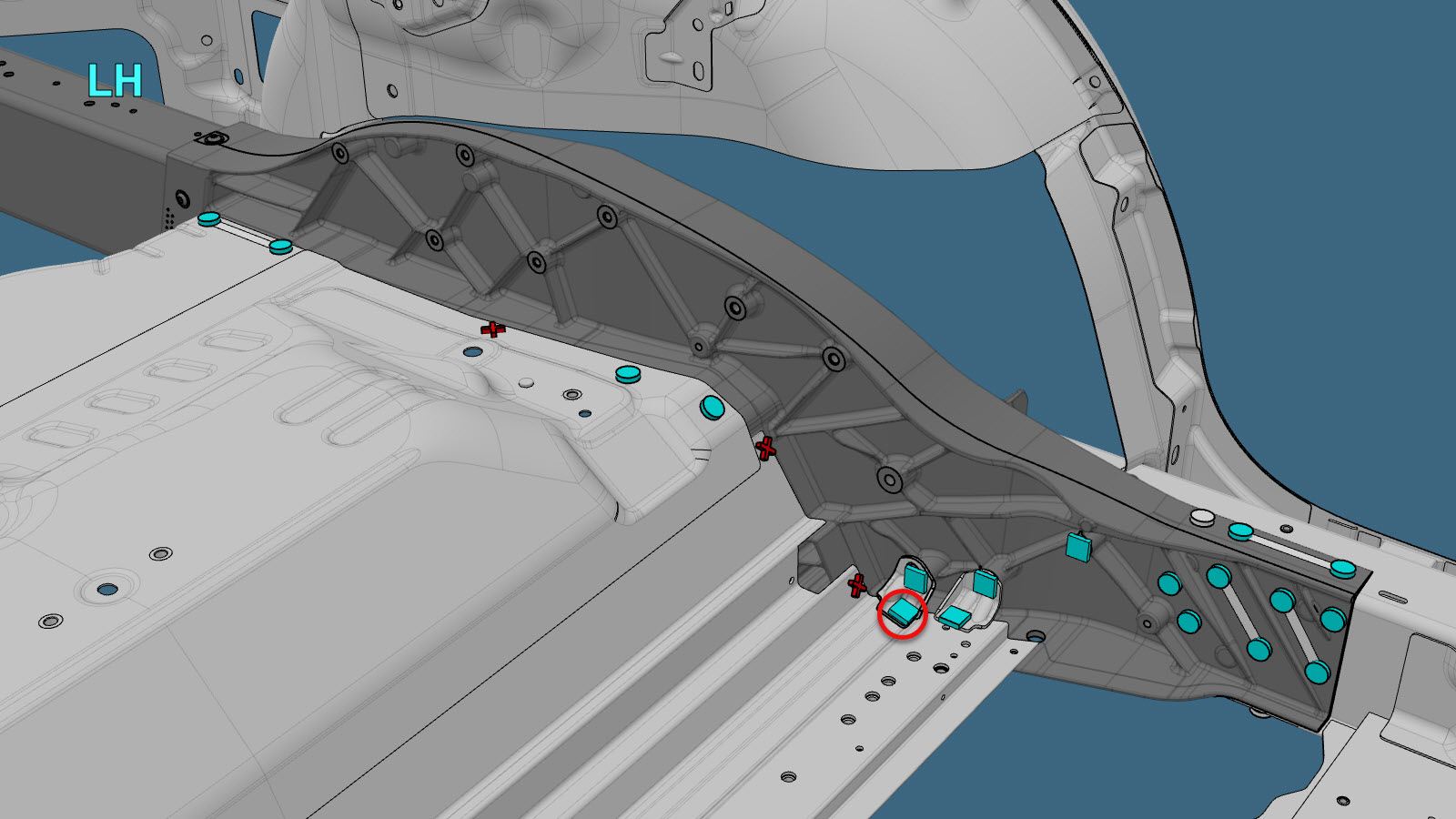

Installez un boulon M8x27 (numéro de pièce Tesla 1621820-00-A) dans l'emplacement indiqué par le cercle rouge.

Remarque
Installez un boulon M8-1,25 x 22 (numéro de pièce Tesla 1552447-00-A) dans l'emplacement indiqué par le cercle vert.

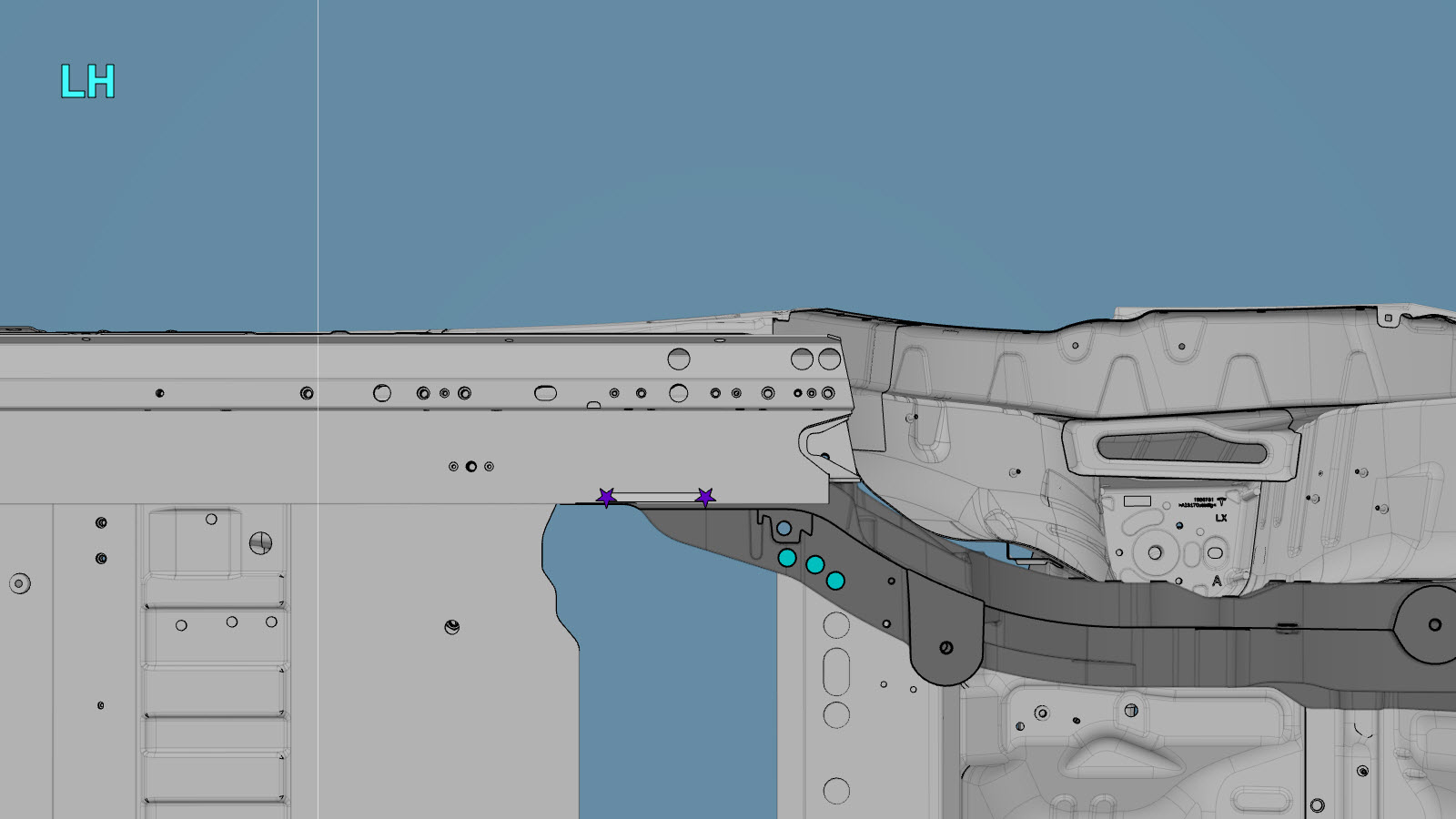

ou Boulon, tête Torx
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Serrez les boulons au couple spécifié comme suit :
- Boulons à tête hexagonale M8x27, référence 1621820-00-A : 20 Nm.
- Boulons à tête hexagonale M6x19, numéro de pièce 1454541-00-A : 11 Nm.
- Boulons à tête hexagonale M8x50, numéro de pièce 1046838-00-A : 24 Nm.
- Boulons à tête hexagonale M8x20, numéro de pièce 1007580-00-A : 25 Nm.
- Boulons à tête hexagonale M10x23, numéro de pièce 1111154-00-B : 30 Nm.
- Boulons à tête hexagonale M8x22, numéro de pièce 1552447-00-A : 25 Nm.
- Boulons Torx (tous) : 24 Nm.
Installez le (ou la) Renfort supérieur du nœud arrière (avant).
Installez le (ou la) Renfort supérieur du nœud arrière (arrière).
Installez le (ou la) Renfort inférieur de la poutre-caisson arrière.
Installez le (ou la) Panneau d’évacuation d’eau de coffre arrière (véhicules construits jusqu'au 21 mai 2024).
Installez le (ou la) Plancher du coffre arrière (véhicules construits jusqu'au 21 mai 2024).
Installez le (ou la) Extension du panneau de plancher du coffre arrière.
Installez le (ou la) Renfort extérieur du nœud arrière.
Installez le (ou la) Renfort de la tour d’amortisseur arrière.
Installez le (ou la) Rear Panel (Vehicles Built Through May 21, 2024).
Installez le (ou la) Panneau de plancher des sièges de deuxième rangée.
Effectuez toutes les opérations après réparation nécessaires.
