Nœud arrière (complet) (véhicules construits du 15 novembre 2021 jusqu'au 6 mars 2022 et après le 7 avril 2022)

Informations relatives à la réparation

Liste des pièces

Quantité Description Image/notes

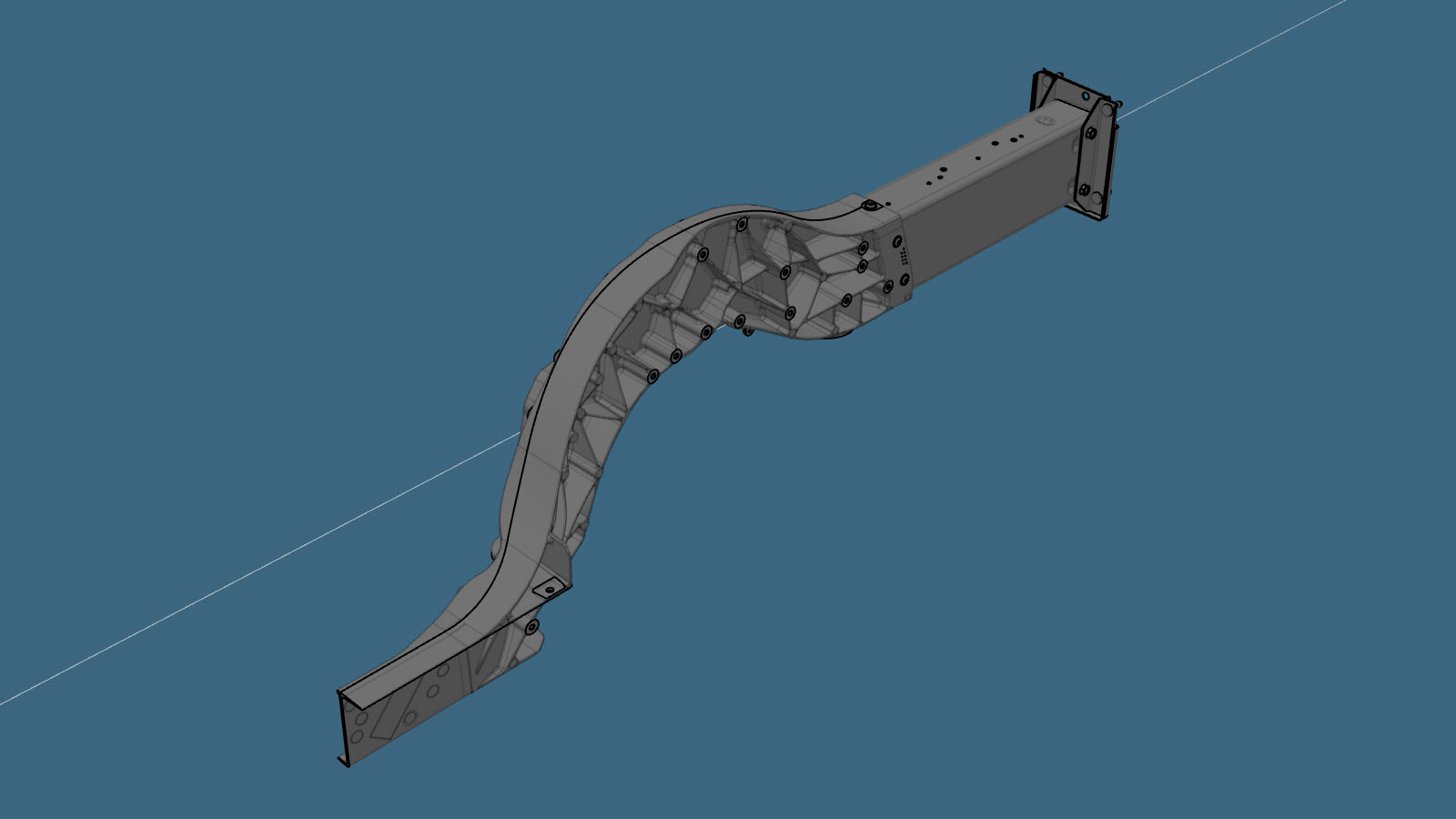

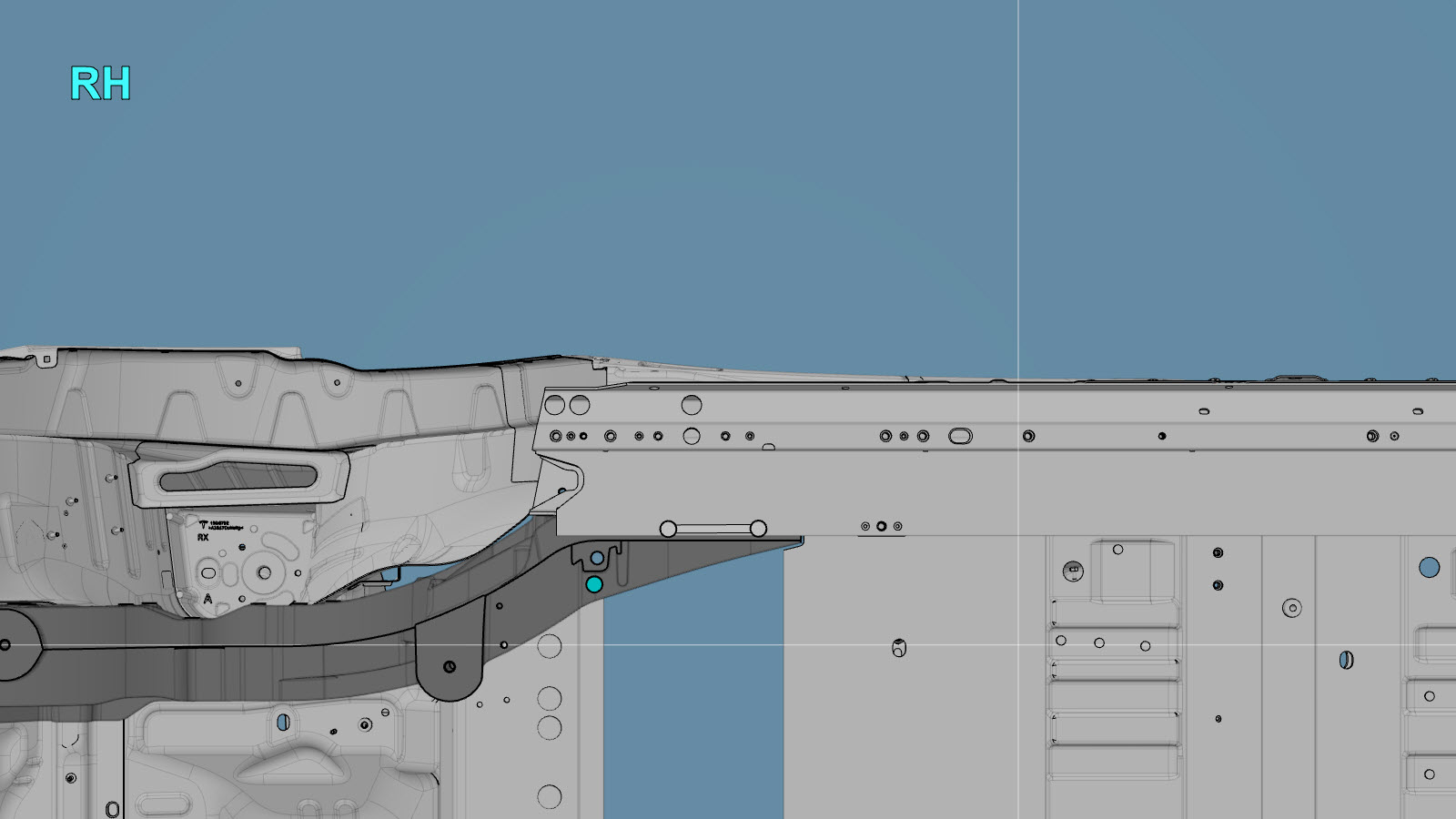

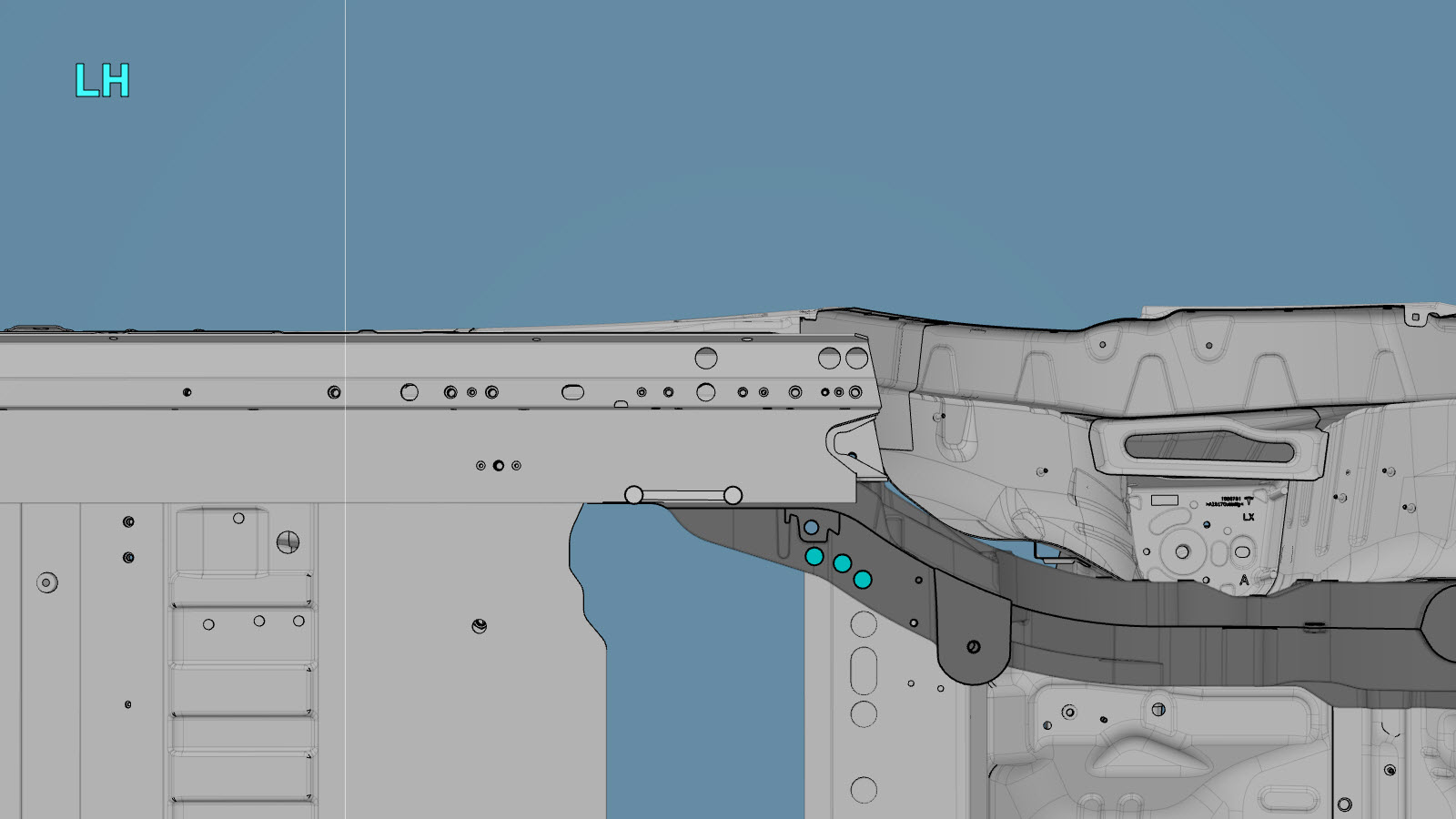

1 ASY-MEMBER RAIL RR (Nœud arrière – Complet)
Gauche : 23

CD : 21

 Rivets de structure haute résistance, 6,5 mm
4 Rivets de structure à tête fraisée, 6,5 mm
1 Boulon , M6-1x19 Numéro de pièce Tesla 1454541-00-A.
1 Boulon , M8x20 Numéro de pièce Tesla 1552447-00-A.
2 Boulon , M8x20 Numéro de pièce Tesla 1007580-00-A.
1 Boulon , M8x50 Numéro de pièce Tesla 1046838-00-A.
1 Boulon , M8x27 Numéro de pièce Tesla 1621820-00-A.
2 Boulon, tête Torx , M8x20 Numéro de pièce Tesla 1014747-00-B.
2 Écrou , M8-1.25,HF,Acier [10],ZnAl,NOIR Numéro de pièce Tesla 1006628-01-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez Panneau de plancher des sièges de deuxième rangée.
  2. Retirez le panneau arrière.
    Selon la date de fabrication du véhicule, retirez le panneau arrière à l'aide de la procédure appropriée :
  3. Retirez le plancher du coffre arrière.
    Selon la date de fabrication du véhicule, retirez le plancher du coffre arrière à l'aide de la procédure appropriée :
  4. Retirez le panneau avec tapis en cascade du coffre arrière.
    Selon la date de fabrication du véhicule, retirez le panneau avec tapis en cascade du coffre arrière à l'aide de la procédure appropriée :
  5. Retirez Renfort supérieur du nœud arrière (avant).
  6. Retirez Renfort supérieur du nœud arrière (arrière).
  7. Retirez Renfort inférieur de la poutre-caisson arrière.
  8. Retirez Extension du panneau de plancher du coffre arrière.
  9. Retirez Renfort extérieur du nœud arrière.
  10. Retirez Renfort de la tour d’amortisseur arrière.

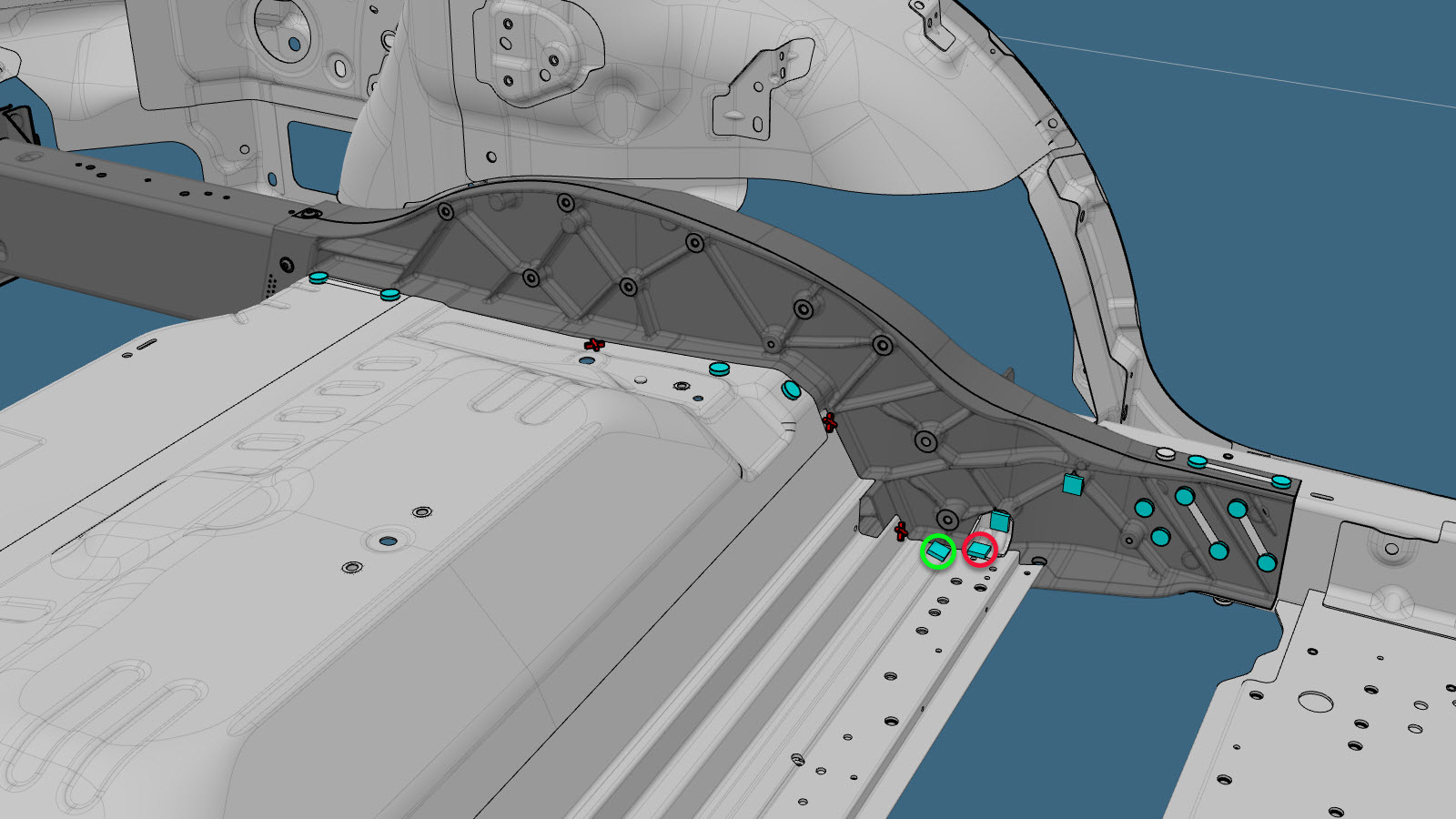

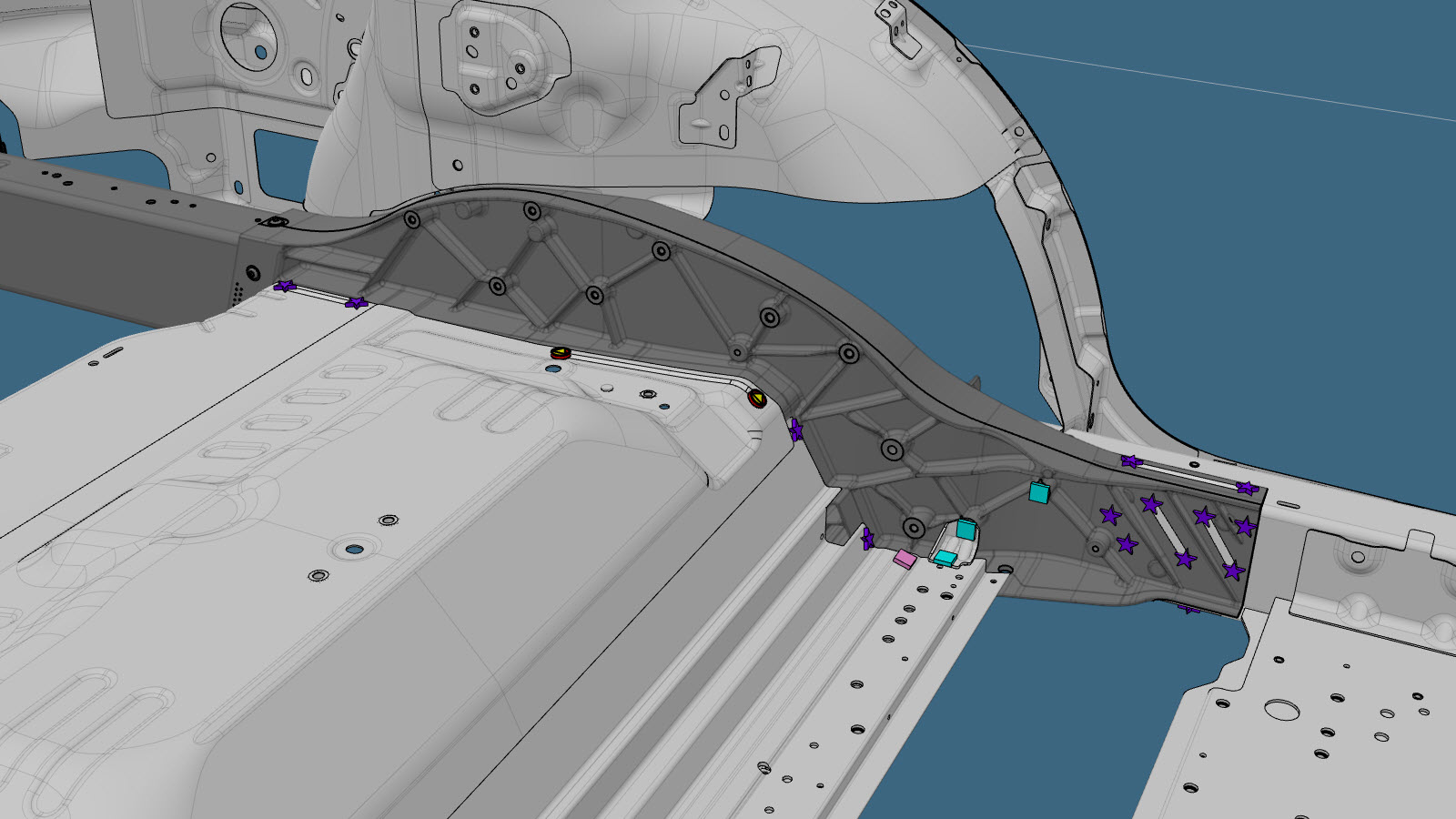

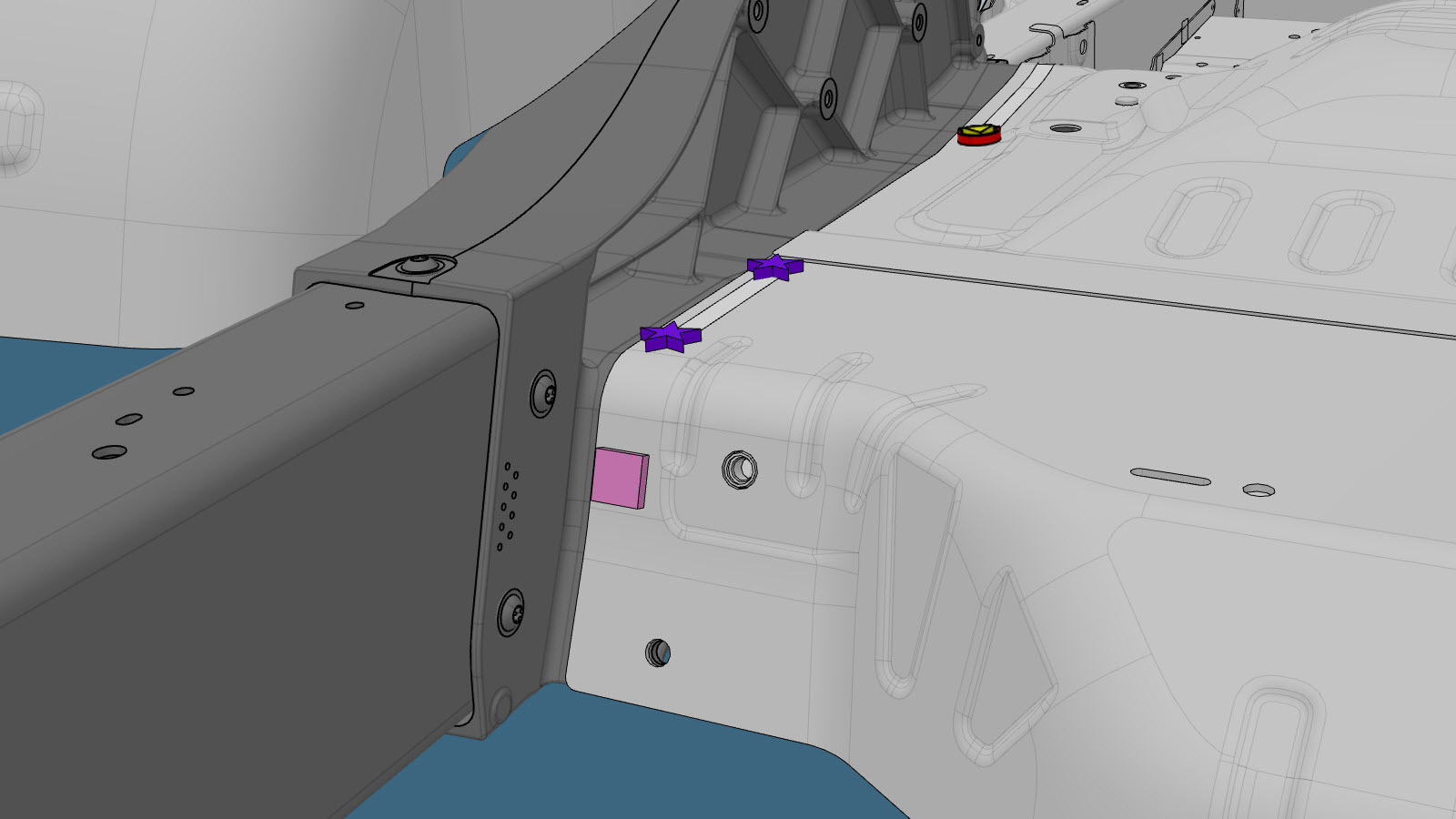

  11. Retirez le composant d’origine.

    ou Points de soudure d’usine

    ou Percer à travers les points de soudure d’usine
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

    ou RIVTAC

    ou Rivets de structure d'usine

    ou Boulons

    ou Boulon, tête Torx

    Pièces de fixation BOM d’usine

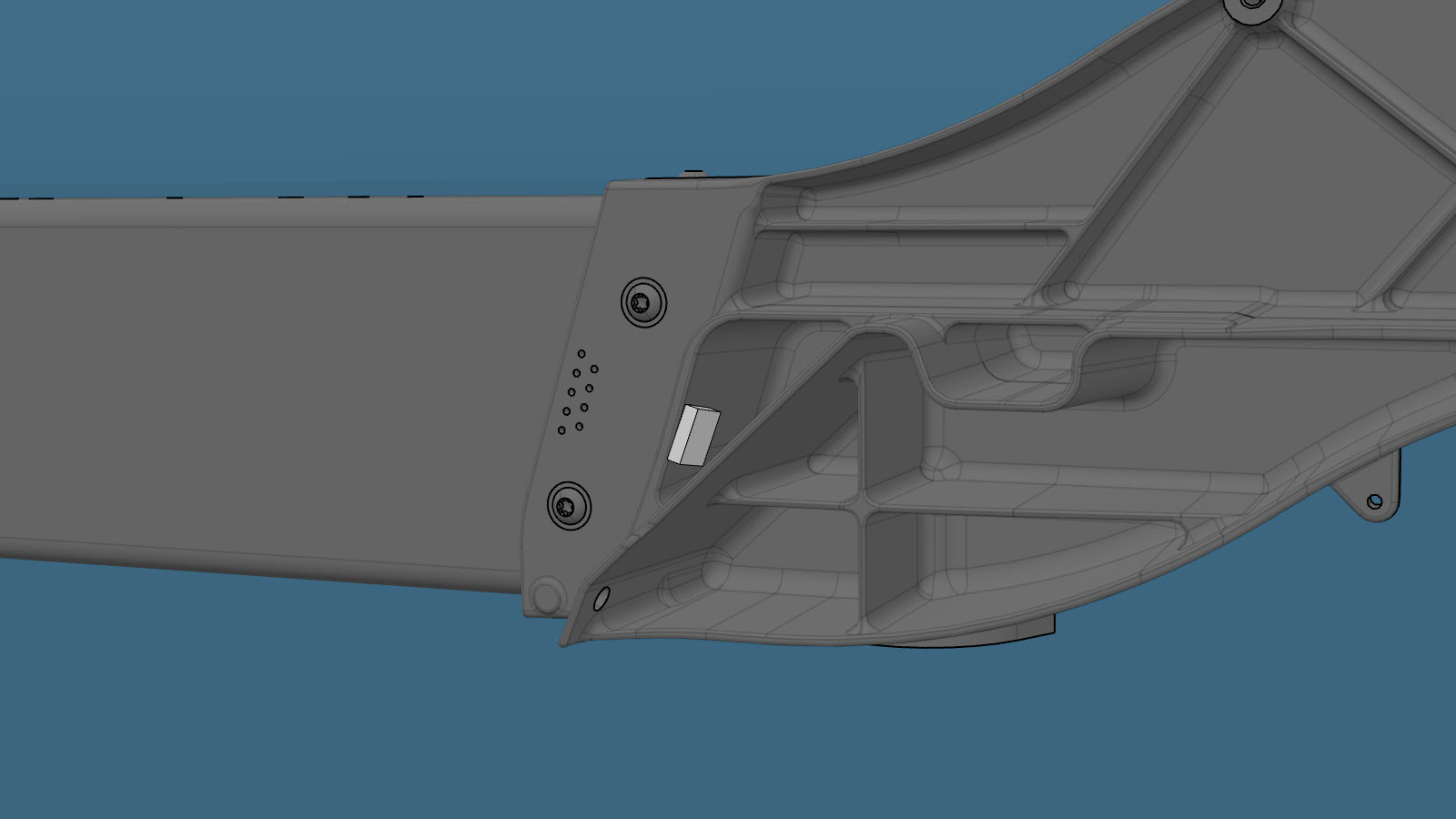

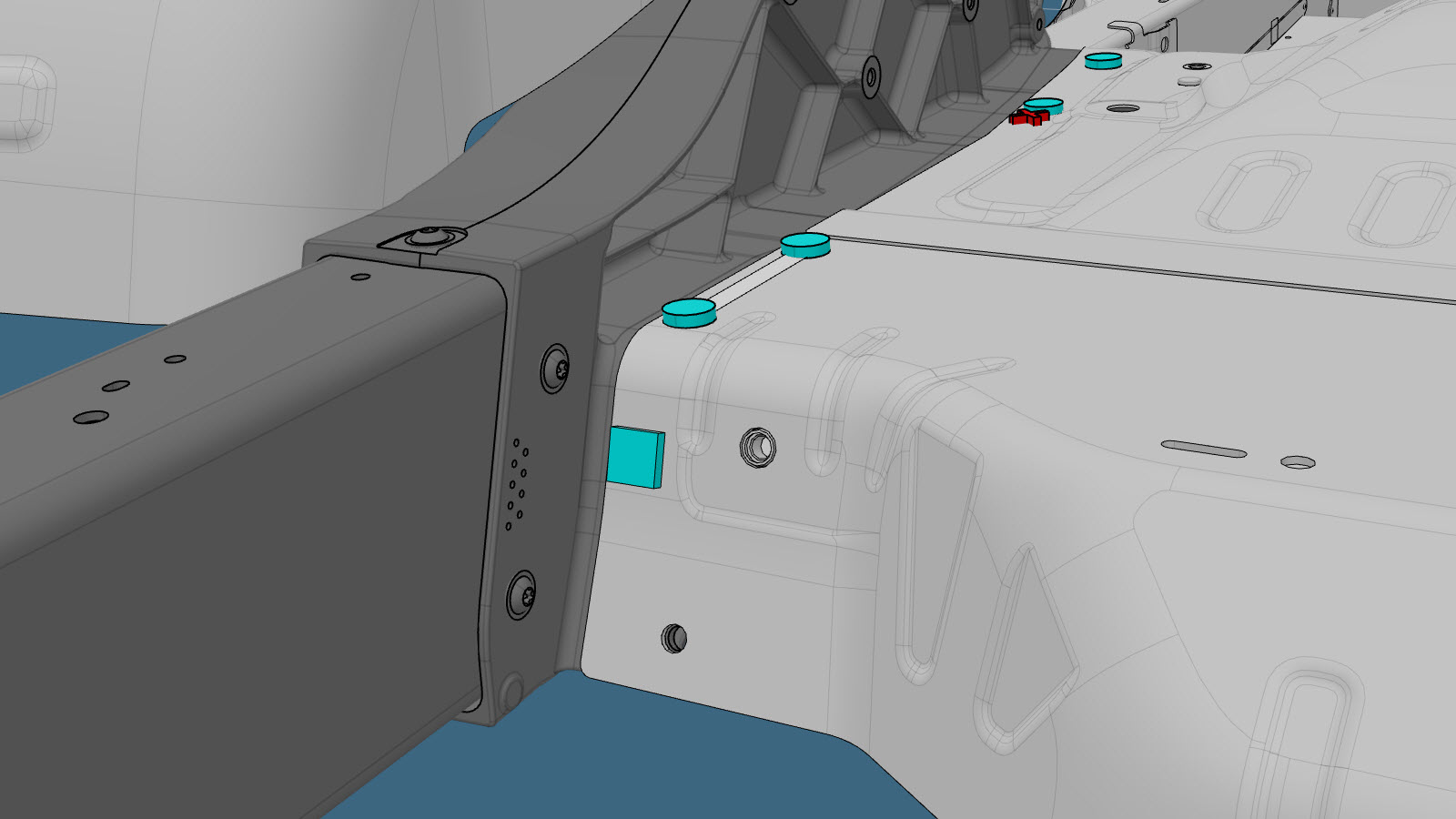

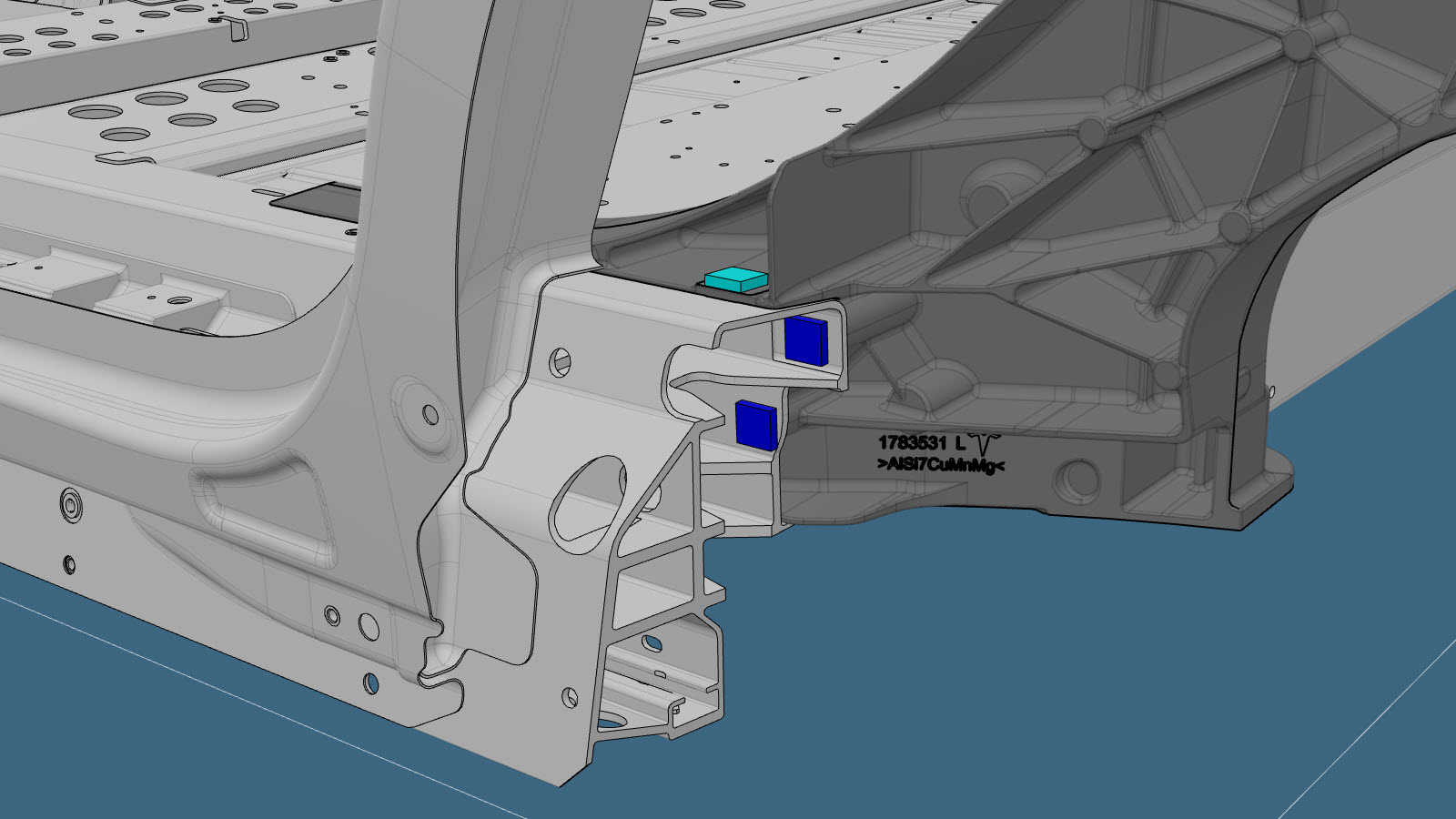

  12. Utilisez de l’adhésif structural pour fixer les écrous en position sur l’intérieur du nœud arrière.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si nécessaire, rectifiez les bords des écrous pour qu’ils affleurent l'emplacement de montage.

    Écrou

  13. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

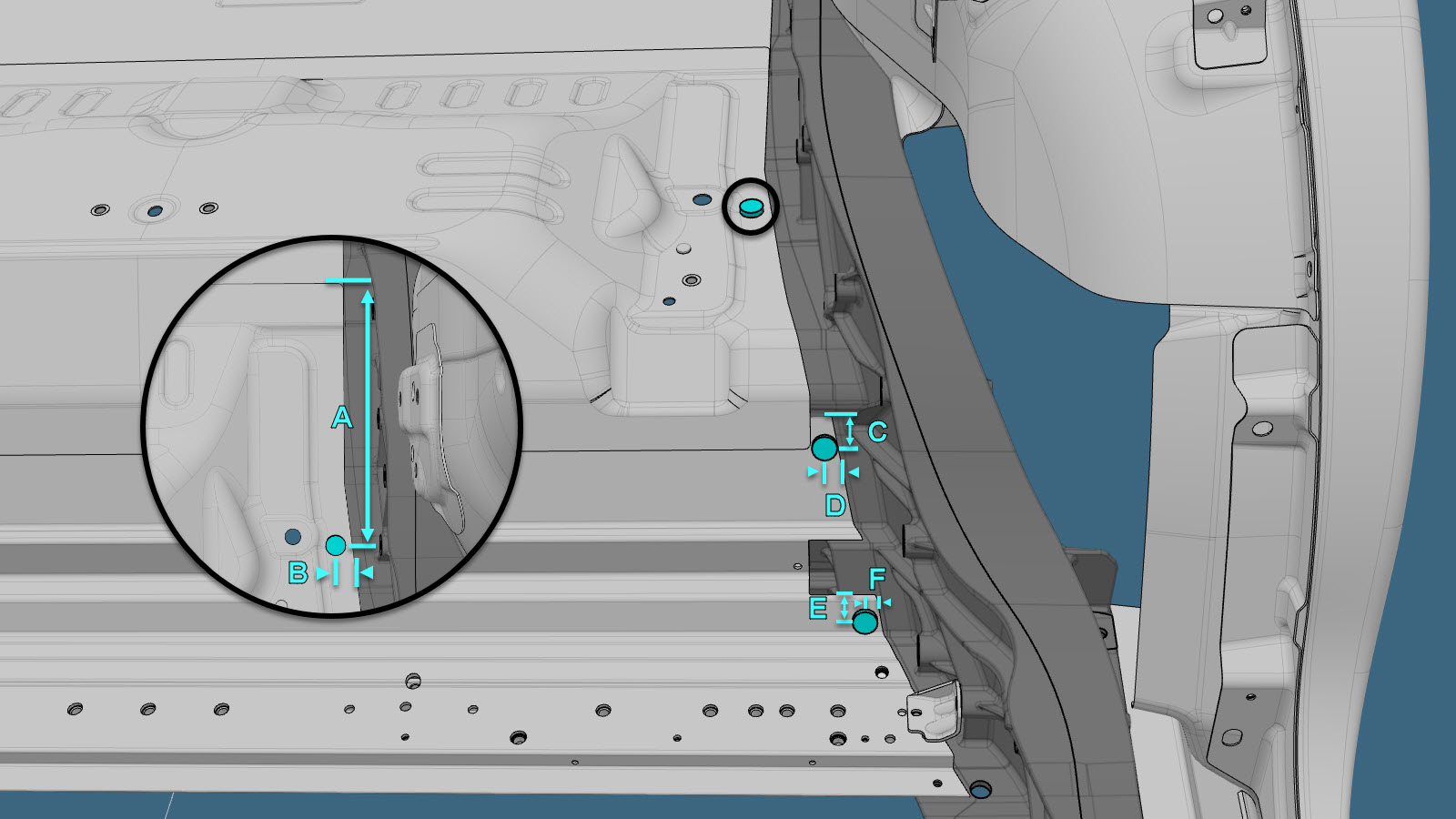

    ou Rivets de structure haute résistance, 6,5 mm
    • A = 260 mm
    • B = 15 mm
    • C = 24 mm
    • D = 9 mm
    • E = 21 mm
    • F = 11 mm

    ou Rivets de structure à tête fraisée, 6,5 mm

    ou Boulons
    Informational PurposesAn informational icon, calling your attention
    Remarque

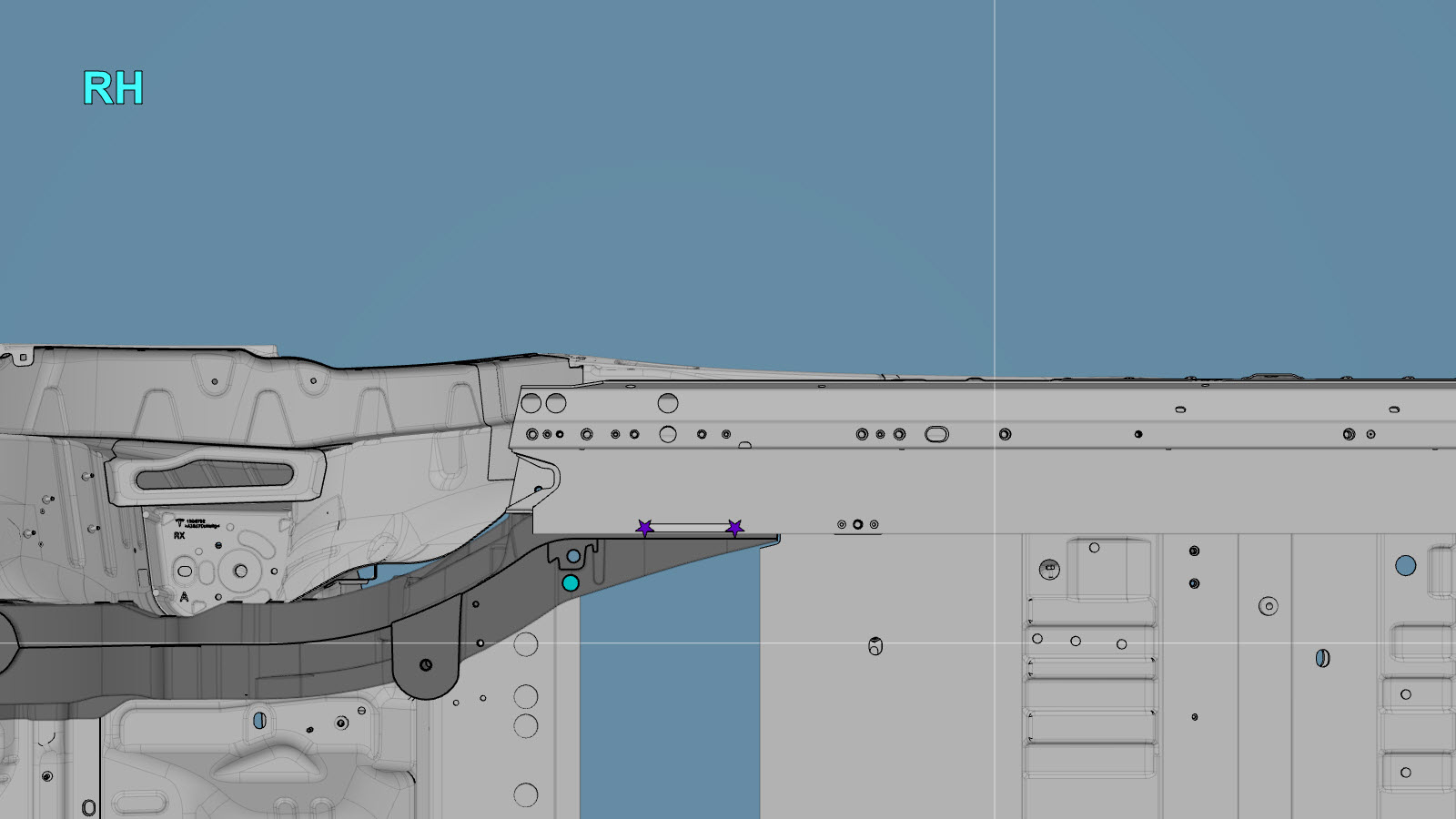

    Installez un boulon M6-1x19 (numéro de pièce 1454541-00-A) dans l'emplacement indiqué par le cercle rouge.
    Informational PurposesAn informational icon, calling your attention
    Remarque

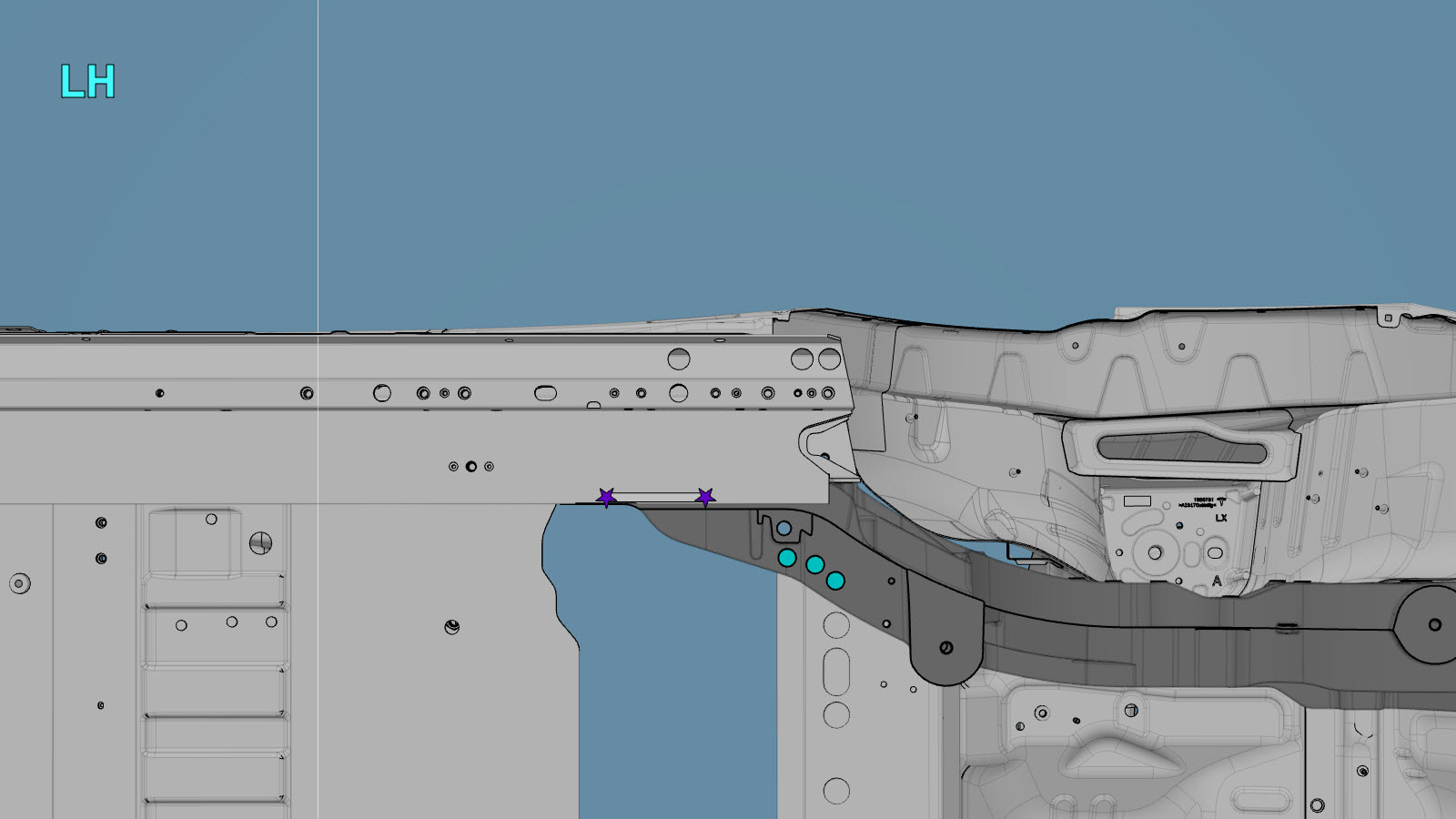

    Installez le boulon M8 - 1,25x22 (numéro de pièce Tesla 1552447-00-A) dans l'emplacement indiqué par le cercle rouge.

    ou Boulon, tête Torx

  14. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  15. Installez le ou les nouveaux composants.

    Serrez les boulons au couple spécifié comme suit :

    • Boulons à tête hexagonale M8x27, référence 1621820-00-A : 20 Nm.
    • Boulons à tête hexagonale M6x19, numéro de pièce 1454541-00-A : 11 Nm.
    • Boulons à tête hexagonale M8x50, numéro de pièce 1046838-00-A : 24 Nm.
    • Boulons à tête hexagonale M8x20, numéro de pièce 1007580-00-A : 25 Nm.
    • Boulons à tête hexagonale M8x22, numéro de pièce 1552447-00-A : 25 Nm.
    • Boulons Torx (tous) : 24 Nm.
  16. Installez le (ou la) Renfort supérieur du nœud arrière (avant).
  17. Installez le (ou la) Renfort supérieur du nœud arrière (arrière).
  18. Installez le (ou la) Renfort inférieur de la poutre-caisson arrière.
  19. Installez le panneau avec tapis en cascade du coffre arrière.
    Installez le panneau avec tapis en cascade du coffre arrière à l'aide de la procédure appropriée :
  20. Installez le plancher du coffre arrière.
    Installez le plancher du coffre arrière à l'aide de la procédure appropriée :
  21. Installez le (ou la) Extension du panneau de plancher du coffre arrière.
  22. Installez le (ou la) Renfort extérieur du nœud arrière.
  23. Installez le (ou la) Renfort de la tour d’amortisseur arrière.
  24. Installez le panneau arrière.
    Installez le panneau arrière à l'aide de la procédure appropriée :
  25. Installez le (ou la) Panneau de plancher des sièges de deuxième rangée.
  26. Effectuez toutes les opérations après réparation nécessaires.
