Extérieur du montant A

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Utilisation du présent document

Ce document contient deux parties majeures :

Descriptions des sections de l'extérieur du montant A fournir des informations sur l'endroit et la manière de sectionner l'extérieur du montant A, si nécessaire pour remplacer les zones endommagées de l'extérieur du montant A, ou pour accéder aux parties sous-jacentes de la structure du véhicule. Utilisez les descriptions des sections pour déterminer où sectionner avec succès l'extérieur du montant A selon les besoins de la réparation effectuée.
Remarque
Les sections de l'extérieur du montant A peuvent être remplacées individuellement ou dans n'importe quelle combinaison de sections tant que les emplacements de coupe référencés dans ce document sont utilisés.
Remarque
Les mesures à partir des emplacements des trous de boulons sont prises à partir du centre des trous référencés, sauf indication contraire dans la description de la section.
Les parties de ce document relatives au retrait et au remplacement contiennent les informations nécessaires au remplacement complet de l'extérieur du montant A. Si vous remplacez une section de l'extérieur du montant A (et non l'extérieur du montant A en entier), utilisez les parties pertinentes de chaque étape pour déterminer les pièces et les fixations nécessaires et les étapes requises pour effectuer la réparation.

Liste des pièces


Quantité	Description	Image/notes
Si vous remplacez l'extérieur du montant A complet : 1 Si vous remplacez une section de l'extérieur du montant A : 2	ASY-A PILLAR OTR (Extérieur du montant A)
6	Rivet à tête fraisée, 4,8 mm long
3	Rivet fluotourné S08
5	Rivet fluotourné S28
39	Rivet fluotourné S38
1	Rivet fluotourné S48

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Descriptions des sections de l'extérieur du montant A


Sectionnement de l'extérieur du montant A

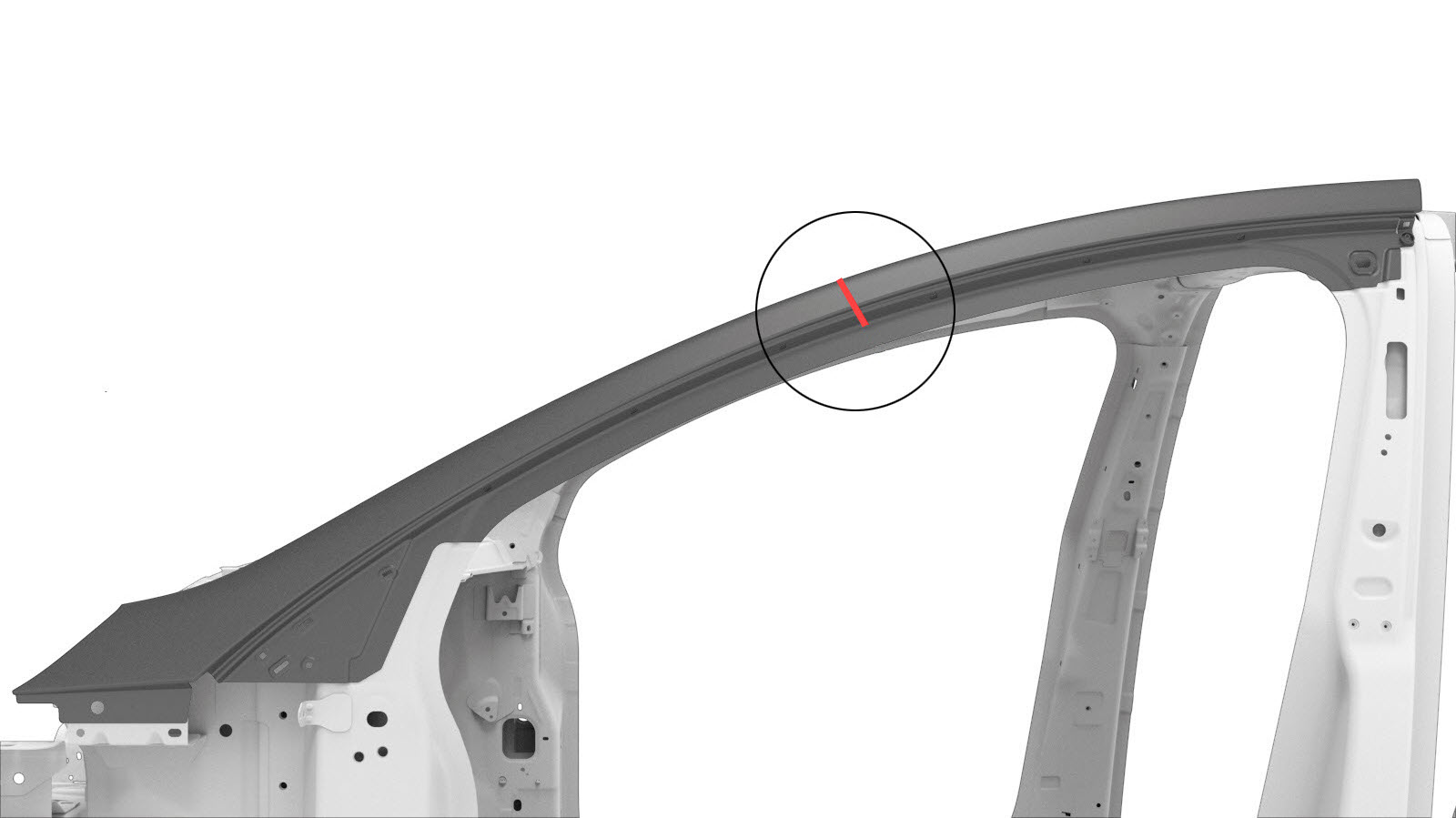

L'extérieur du montant A (illustré ci-dessous) peut être remplacé en une seule réparation.	Au lieu de remplacer l'extérieur du montant A complet, les zones supérieures ou inférieures de l'extérieur du montant A peuvent être remplacées en utilisant des portions de la pièce de rechange de l'extérieur du montant A complet, en utilisant les lignes de coupe décrites dans ce document.


Descriptions des sections de l'extérieur du montant A
Ligne de coupe de la section Ligne de coupe Ligne/point de référence A = 95 mm. B = 94 mm. Remarque La coupe peut être effectuée à moins de 245 mm de l'emplacement de la ligne de coupe spécifiée.

Procédure de réparation

Si vous remplacez une section de l'extérieur du montant A : Marquez l'extérieur du montant A à l'emplacement de la ligne de coupe de la section décrite dans le Descriptions des sections de l'extérieur du montant A.
Si vous remplacez une section de l'extérieur du montant A : Découpez la pièce de rechange d'extérieur du montant A à l'emplacement de la ligne de coupe décrite dans le Descriptions des sections de l'extérieur du montant A.
Retirez le composant d’origine.

Remarque
Si vous remplacez une section de l'extérieur du montant A : Retirez uniquement la section du montant A et les fixations de la section à remplacer.

ou Points de soudure d’usine

ou Rivets auto-perceurs d’usine
Si vous remplacez une section de l'extérieur du montant A : Créer et installer une plaque d’appui.
Préparation en vue de l’installation.
Remarque
Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

ou Soudures par bouchonnage sur aluminium
ou Rivets à tête fraisée, 4,8 mm long
- A = 11 mm.
- B = 8 mm.
ou Rivets fluotournés, S08
ou Rivets fluotournés, S28
- C = 8 mm
ou Rivets fluotournés, S38
ou Rivets fluotournés, S48
- D = 8 mm.
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez le ou les nouveaux composants.
Effectuez une soudure MIG.

Remarque
Si vous remplacez une section de l'extérieur du montant A : Soudez le joint bout à bout entre les sections du montant A.

ou Soudures par bouchonnage sur aluminium

Avertissement
Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.

Avertissement
Pour préserver l’intégrité du véhicule en cas d’accident, utilisez exclusivement les fils de soudure approuvés et une soudeuse GMA approuvée pour effectuer des soudures GMA sur des véhicules Tesla. Reportez-vous à Soudeuses GMA (soudage à l'arc sous protection gazeuse) et fil de soudage approuvés pour de l'information sur les soudeurs et fils de soudure MIG approuvés.

ATTENTION
N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.

Remarque
Avant de procéder à une soudure MIG, effectuez une soudure d’essai à l’aide d’un matériau de même épaisseur et de même type pour vous assurer que les réglages de l’équipement de soudure permettent d’obtenir un joint satisfaisant.
Effectuez toutes les opérations après réparation nécessaires.
