Côté extérieur de la carrosserie

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Cette procédure n’exige pas l’utilisation d’un banc de redressage.

Utilisation du présent document

Ce document comprend deux parties principales :

Descriptions de la section côté extérieur de la carrosserie fournir de l'information sur l’endroit et la manière de sectionner le panneau latéral extérieur de la carrosserie (ou les sous-ensembles), si nécessaire pour remplacer les zones endommagées du panneau latéral extérieur de la carrosserie, ou pour accéder aux parties sous-jacentes de la structure du véhicule. Utilisez les descriptions des sections pour déterminer où sectionner avec succès le côté extérieur de la carrosserie selon les besoins de la réparation effectuée.
Remarque
Les sections du côté extérieur de la carrosserie peuvent être remplacées individuellement ou dans n’importe quelle combinaison de sections. tant que les emplacements de coupe référencés dans ce document sont utilisés.
Remarque
Les mesures à partir des emplacements des trous de boulons sont prises à partir du centre des trous référencés, sauf indication contraire dans la description de la section.
Les parties de ce document relatives au retrait et au remplacement contiennent les informations nécessaires au remplacement de l’ensemble du côté extérieur de la carrosserie. Si vous remplacez des sections du côté extérieur de la carrosserie (et non le côté extérieur de la carrosserie en entier), utilisez les parties pertinentes de chaque étape pour déterminer quelles pièces et fixations sont nécessaires et les étapes requises pour effectuer la réparation.

Liste des pièces


Quantité	Description	Image/notes
Si vous remplacez tout le côté extérieur de la carrosserie : 1	BODY SIDE OUTER COMPLETE (Côté extérieur de la carrosserie – complet)
3	Rivets de structure à tête ampoulée de 6,5 mm
8	Rivets de structure haute résistance, 6,5 mm
3	Rivet à tête fraisée, 4,8 mm long
1	Rivet à tête fraisée, 4,8 mm court
1	Rivet fluotourné S08
3	Rivet fluotourné S18
16	Rivet fluotourné S28
84	Rivet fluotourné S38
7	Rivet fluotourné S48
3	Rivet fluotourné S58
7	Boulon	Numéro de pièce Tesla 1621820-00-A.
3	Boulon , M6x18	Numéro de pièce Tesla 1006529-00-A.
2	Boulon , M10x80	Numéro de pièce Tesla 1053943-00-A.
1	Boulon, tête Torx , M8x20	Numéro de pièce Tesla 1014747-00-B.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Descriptions de la section côté extérieur de la carrosserie


Côté extérieur de la carrosserie, sous-ensembles et sectionnement des sous-ensembles
TOUT LE CÔTÉ EXTÉRIEUR DE LA CARROSSERIE (illustré ci-dessous) est un ensemble unique, et peut être remplacé en une seule réparation :	Alternativement, au lieu de remplacer TOUT LE CÔTÉ EXTÉRIEUR DE LA CARROSSERIE, des zones du côté extérieur de la carrosserie peuvent être remplacées en utilisant les lignes de coupe décrites dans ce document.


Descriptions des coupes de la section du côté extérieur de la carrosserie

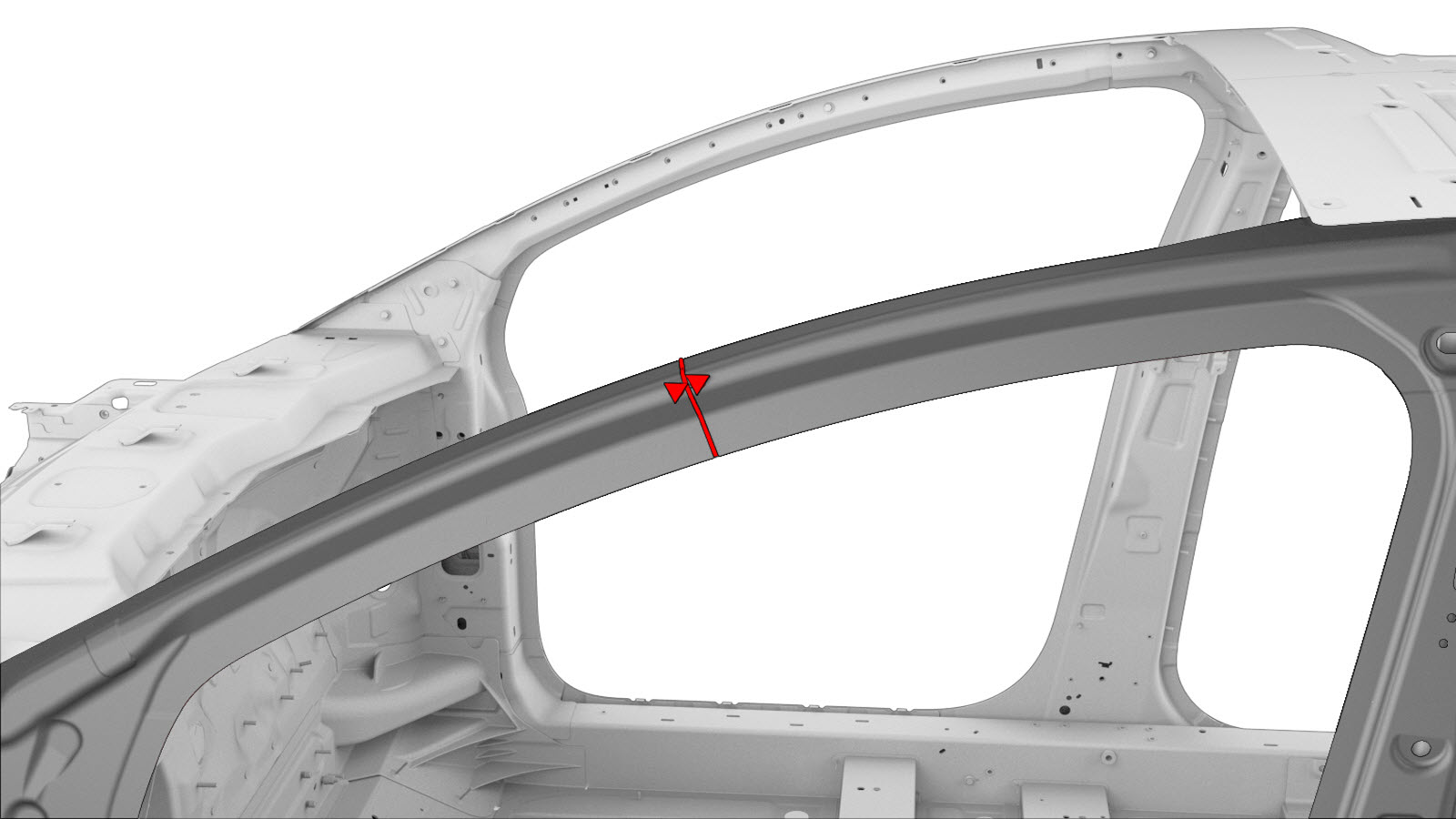

Coupe de la section du montant A Ligne de coupe Ligne/point de référence A = 750 mm. B = 870 mm. Avertissement Ne coupez pas les trous de boulons lorsque vous découpez les sections. Remarque La coupe peut être effectuée à moins de 350 mm de l'emplacement de la ligne de coupe spécifiée pour permettre le sectionnement du côté extérieur de la carrosserie. Remarque Installez une plaque d'appui derrière chaque joint d'about si l'espace est suffisant.

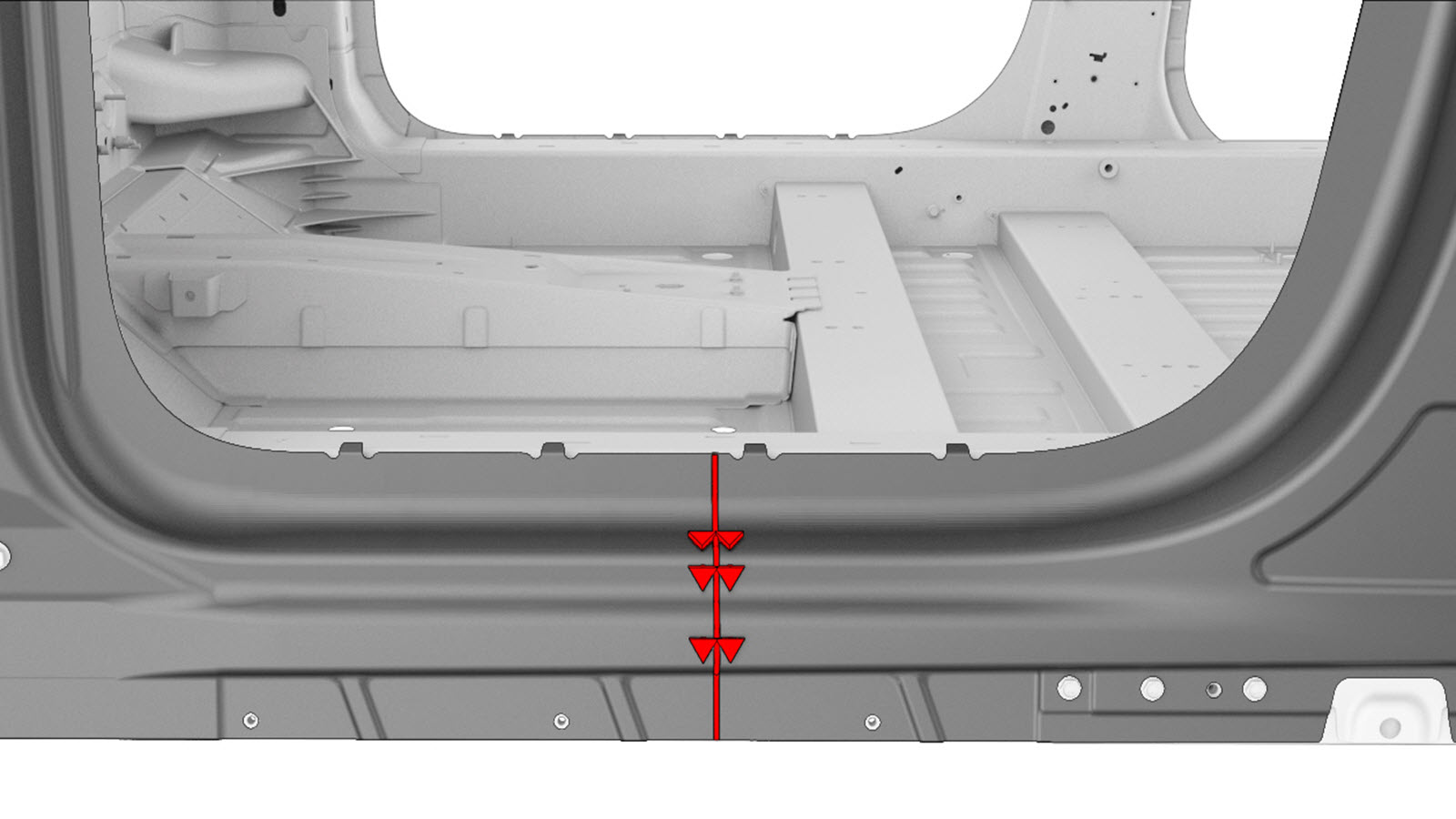

Coupe de la section du seuil Ligne de coupe Ligne/point de référence C = 109 mm. D = 109 mm. Avertissement Ne coupez pas les trous de boulons lorsque vous découpez les sections. Remarque La coupe peut être effectuée à moins de 235 mm de l'emplacement de la ligne de coupe spécifiée pour permettre le sectionnement du côté extérieur de la carrosserie. Remarque Installez une plaque d'appui derrière chaque joint d’about si l'espace est suffisant.

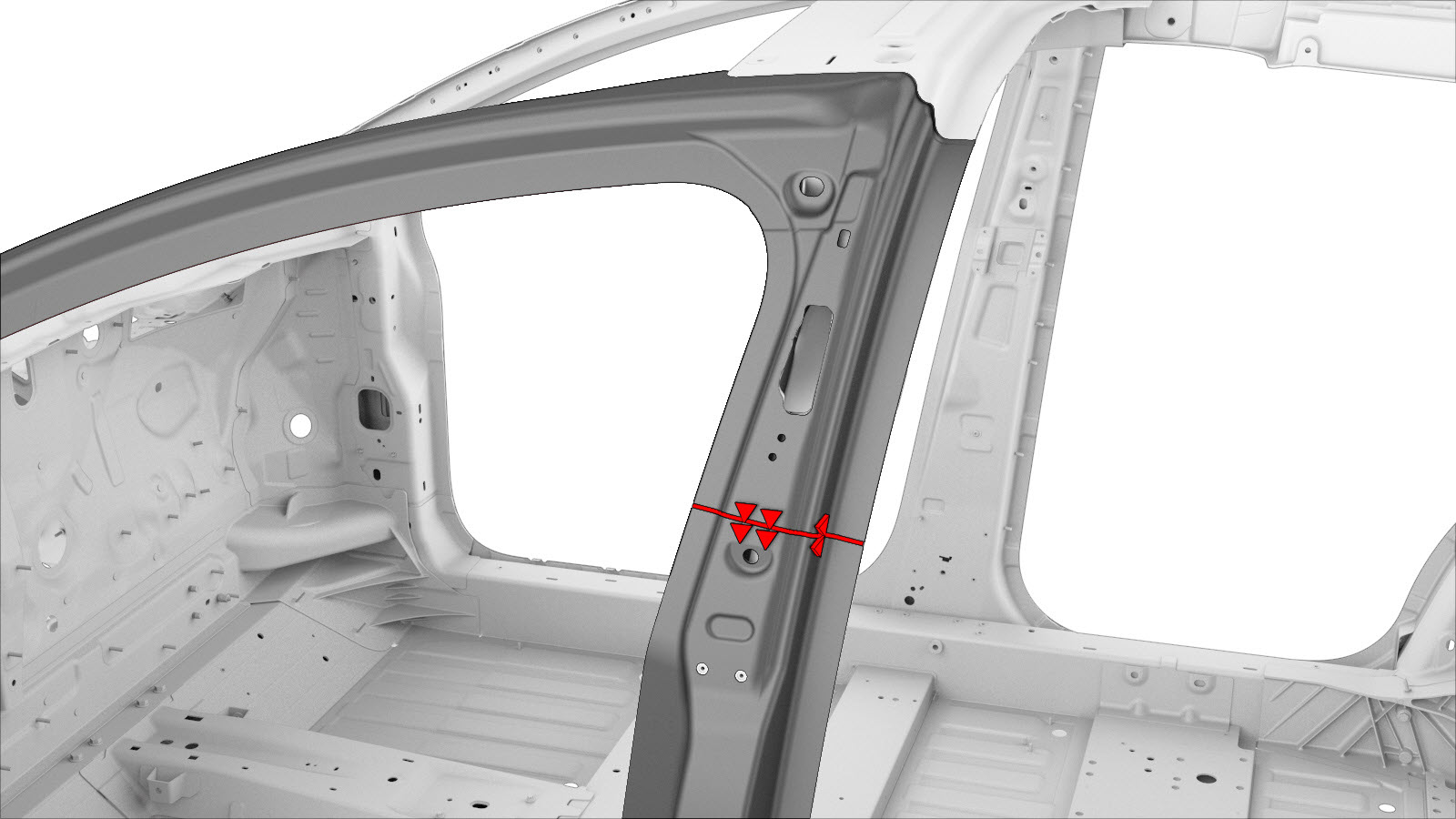

Coupe de la section du pilier B Ligne de coupe Ligne/point de référence E = 24 mm. F = 58 mm. Avertissement Ne coupez pas les trous de boulons lorsque vous découpez les sections. Remarque La coupe peut être effectuée à moins de 10 mm de l'emplacement de la ligne de coupe spécifiée pour permettre le sectionnement du côté extérieur de la carrosserie. Remarque Installez une plaque d'appui derrière chaque joint d'about si l'espace est suffisant.

Procédure de réparation

Retirez la partie nécessaire de la Extérieur du montant A pour exposer l’élément sous-jacent à réparer.
Retirez le composant d’origine.

ou Points de soudure d’usine

ou Rivets auto-perceurs d’usine

ou Boulons

ou Boulon, tête Torx
Préparation en vue de l’installation.
ou Rivets de structure haute résistance, 6,5 mm
- A = 46 mm.
- B = 11 mm.
- C = 35 mm.
- D = 9 mm.
ou Rivets de structure à tête ampoulée, 6,5 mm

ou Rivets à tête fraisée, 4,8 mm court

ou Rivets à tête fraisée, 4,8 mm long

ou Rivets fluotournés, S08

ou Rivets fluotournés, S18

ou Rivets fluotournés, S28
ou Rivets fluotournés, S38
- E = 48 mm.
- F = 12 mm.
- G = 8 mm.
- H = 9 mm.
- I = 9 mm.
- J = 8 mm.
- K = 9 mm.
- L = 9 mm.
- M = 13 mm.
- N = 9 mm.
- N = 9 mm.
- P = 9 mm.
ou Rivets fluotournés, S48
ou Rivets fluotournés, S58
- Q = 15 mm.
- R = 9 mm.
ou Rivets fluotournés, S68

ou Boulons

ou Boulon, tête Torx
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Si vous remplacez une seule section de l’extérieur de la carrosserie : Faites une soudure GMA sur les joints d’about entre les sections.
Soudure MIG
Remarque
Ne soudez pas de panneau à un endroit où il entre directement en contact avec un panneau structural situé en dessous. La chaleur de la soudure pourrait affaiblir la résistance du panneau sous-jacent. Au lieu de souder, utilisez un adhésif structural pour combler les espaces entre un panneau et les panneaux sous-jacents.

Avertissement
Le non-respect de toutes les mesures de sécurité, notamment l’utilisation de l’équipement de protection individuelle, peut entraîner des blessures graves ou des dommages matériels. Seuls les techniciens qui ont suivi la formation relative aux soudures approuvées de Tesla sont autorisés à souder des composants structuraux sur les véhicules Tesla.

Avertissement
Pour préserver l’intégrité du véhicule en cas d’accident, utilisez exclusivement les fils de soudure approuvés et une soudeuse GMA approuvée pour effectuer des soudures GMA sur des véhicules Tesla. Reportez-vous à Soudeuses GMA (soudage à l'arc sous protection gazeuse) et fil de soudage approuvés pour de l'information sur les soudeurs et fils de soudure MIG approuvés.

ATTENTION
N’effectuez pas de soudure sur un véhicule Tesla avant d’avoir fait la procédure d’isolation des véhicules électriques (rapportez-vous au Manuel d’entretien du véhicule en question pour en savoir plus sur la procédure). Le soudage sur un véhicule Tesla dont le circuit haute tension ou basse tension est alimenté peut endommager des composants du véhicule.

Remarque
Avant de procéder à une soudure MIG, effectuez une soudure d’essai à l’aide d’un matériau de même épaisseur et de même type pour vous assurer que les réglages de l’équipement de soudure permettent d’obtenir un joint satisfaisant.
Installez le ou les nouveaux composants.
Couplez les boulons comme suit :
- Boulons à tête hexagonale M8x27, référence 1621820-00-A : 24 Nm.
- Boulons à tête hexagonale M6x18, référence 1006529-00-A : 12 Nm.
- Boulons à tête hexagonale M8x27, référence 1053943-00-A : 45 Nm.
- Boulons Torx M8x20, référence 1014747-00-B : 24 Nm.
Installez la partie nécessaire de la Extérieur du montant A pour couvrir l'élément sous-jacent.
Effectuez toutes les opérations après réparation nécessaires.
