Traverse arrière de la poutre-caisson inférieure (véhicules construits du 7 mars 2022 au 7 avril 2022)

Liste des pièces

Quantité Description Image/notes

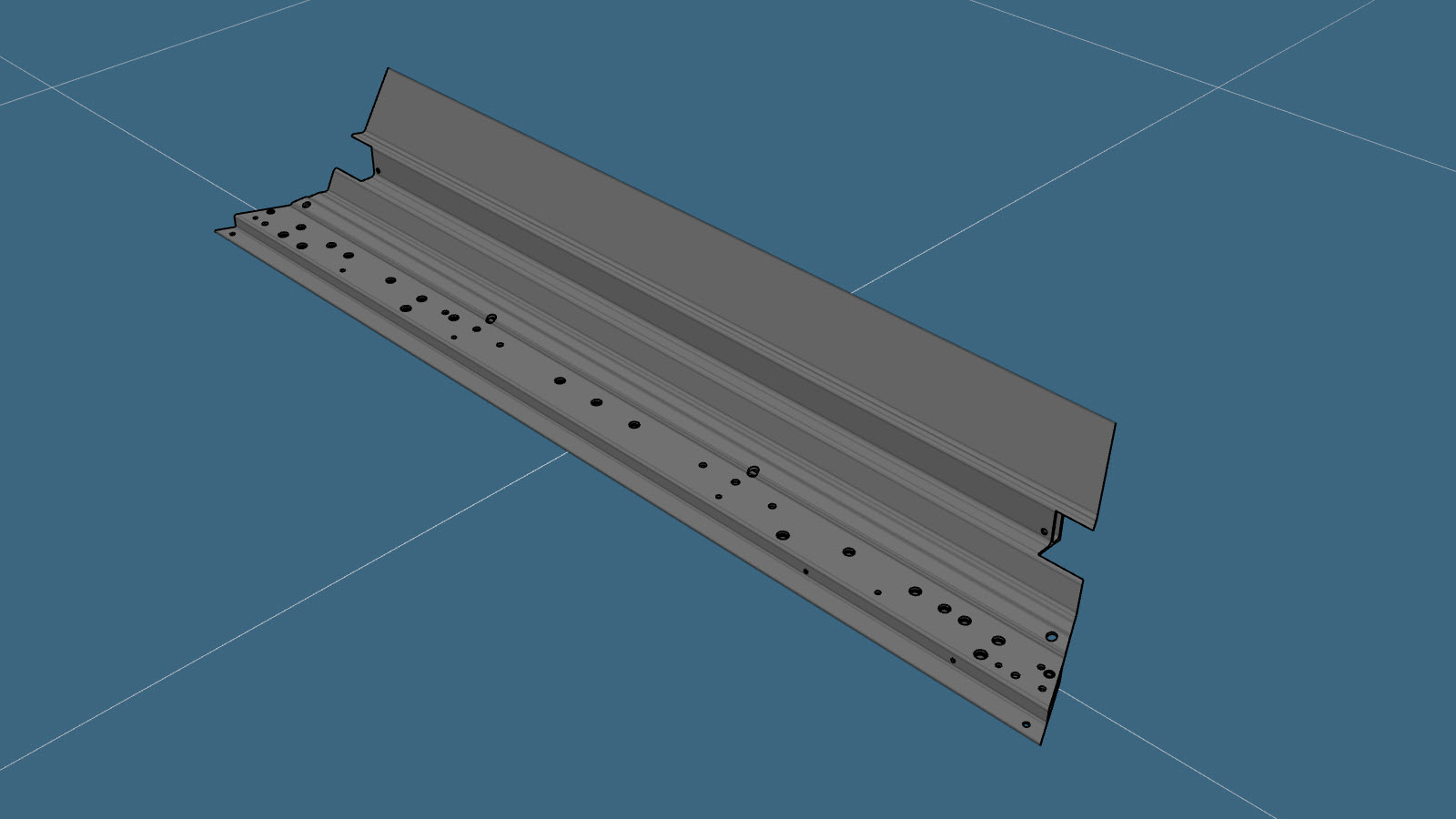

1 ASY-CROSSMEMBER RR TORQUE BOX LWR (Traverse arrière de la poutre-caisson inférieure)
8 Rivets de structure haute résistance, 6,5 mm
Côté gauche seulement : 1 Boulon , M8x27 Numéro de pièce Tesla 1621820-00-A.
Côté gauche seulement : 1 Boulon , M10-1,5x23 Numéro de pièce Tesla 1111154-00-B.
Côté droit seulement : 1 Boulon HF, M8-1.25x22,[109],G0110,MAT Numéro de pièce Tesla 1552447-00-A.
2 Boulon , M6-1x19 Numéro de pièce Tesla 1454541-00-A.
2 Boulon , M8x20 Numéro de pièce Tesla 1007580-00-A.
2 Écrou , M8-1.25,HF,Acier [10],ZnAl,NOIR Numéro de pièce Tesla 1006628-01-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez Couvercle du moteur arrière.
  2. Retirez Panneau de plancher des sièges de deuxième rangée.
  3. Retirez les Renfort inférieur de la poutre-caisson arrière de droite et de gauche.
  4. Retirez le composant d’origine.

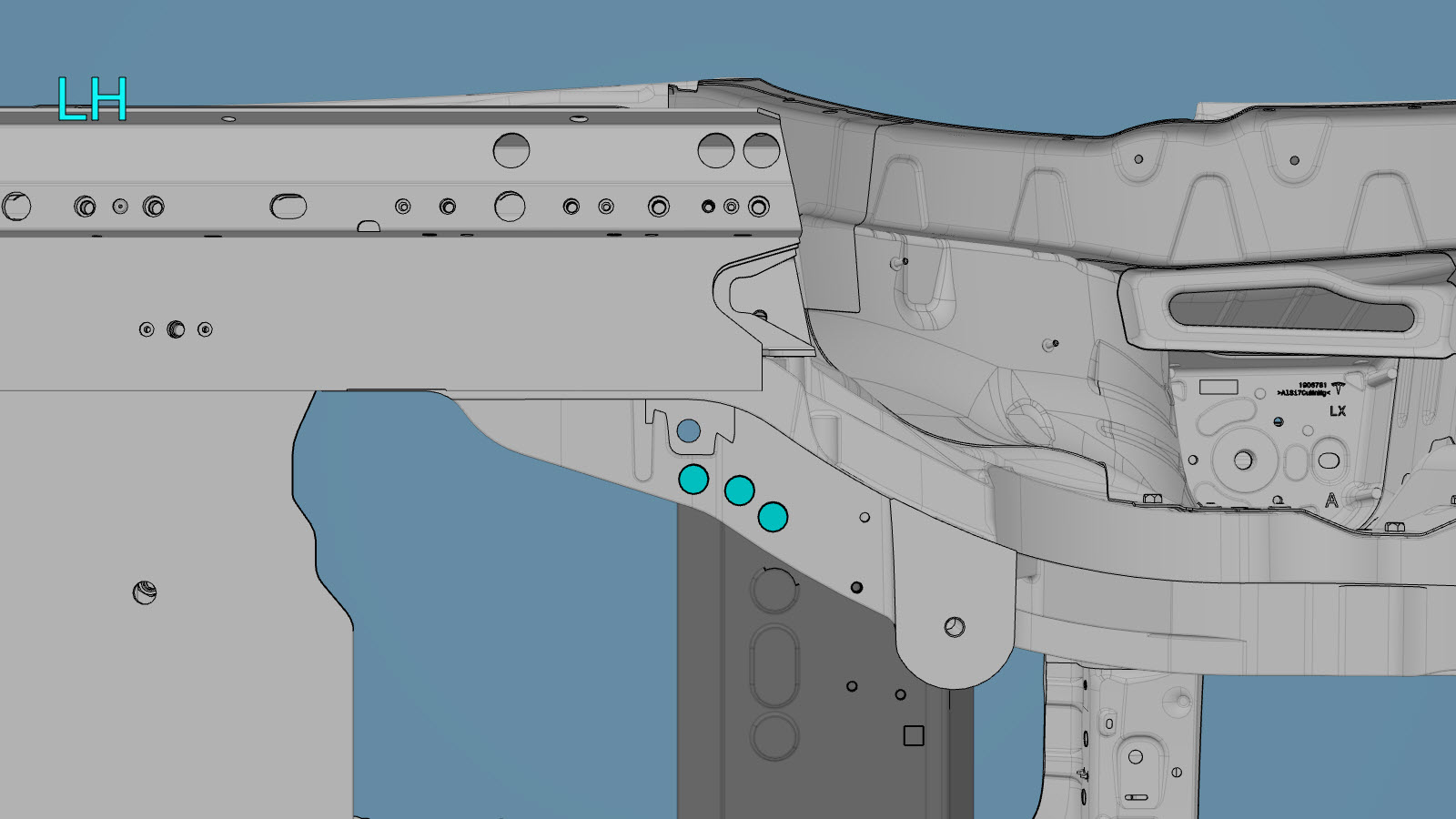

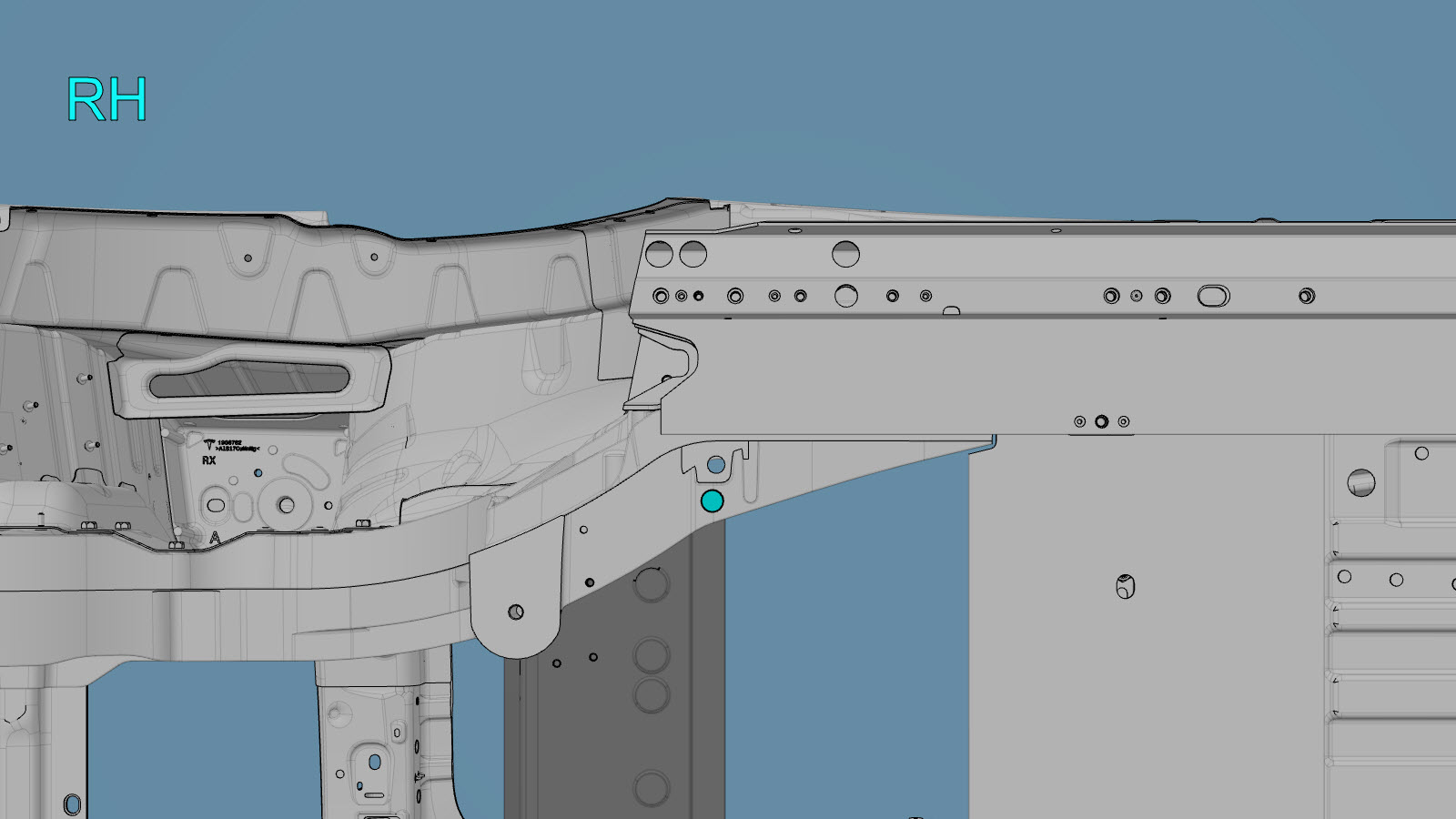

    ou RIVTAC

    ou Boulons

    ou Rivets de structure d'usine

    Pièces de fixation BOM d’usine

  5. Utilisez de l’adhésif structural pour fixer les écrous en position sur l’intérieur du nœud arrière.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si nécessaire, rectifiez les bords des écrous pour qu’ils affleurent l'emplacement de montage.

    Écrou

  6. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque

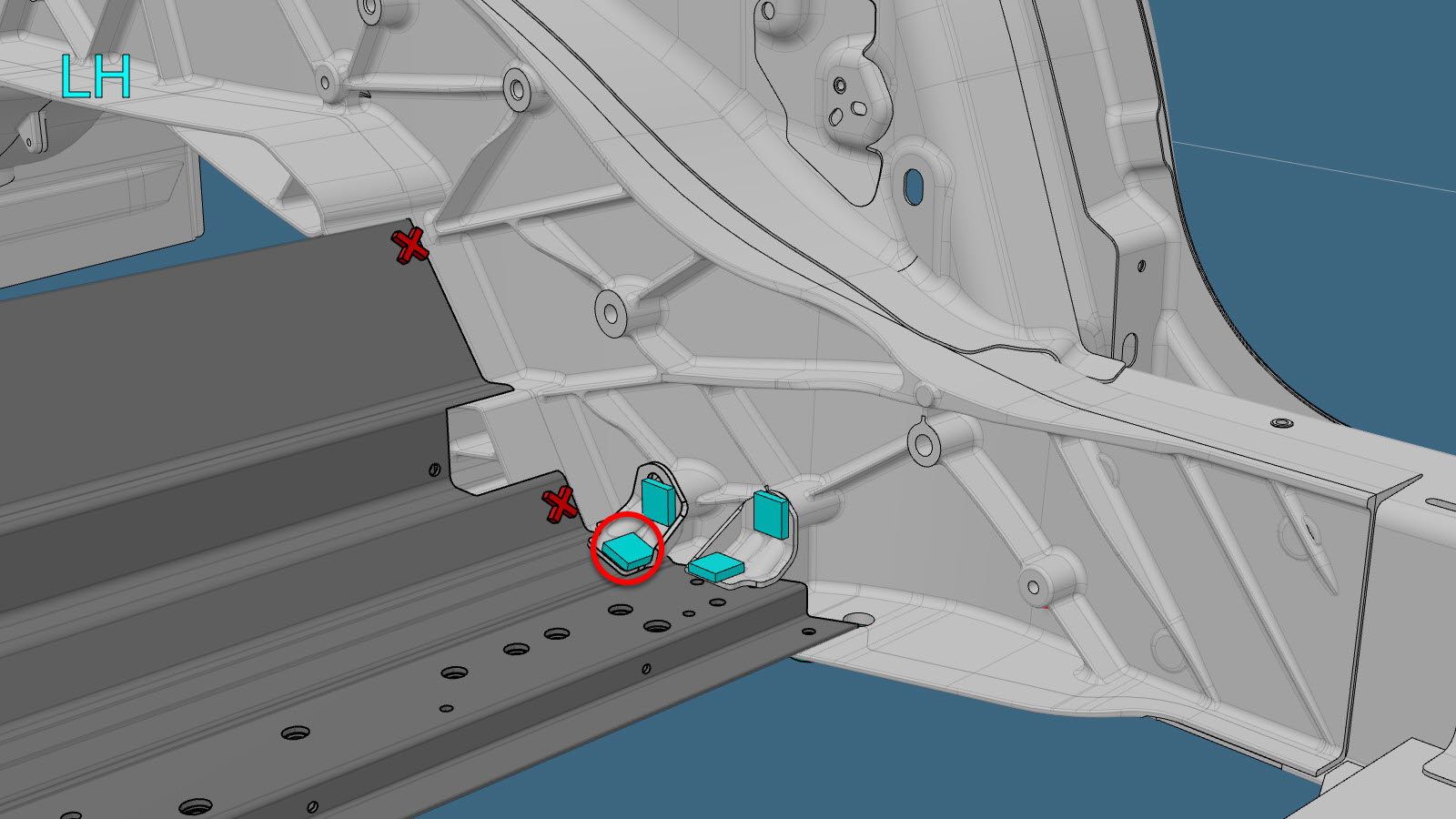

    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée.

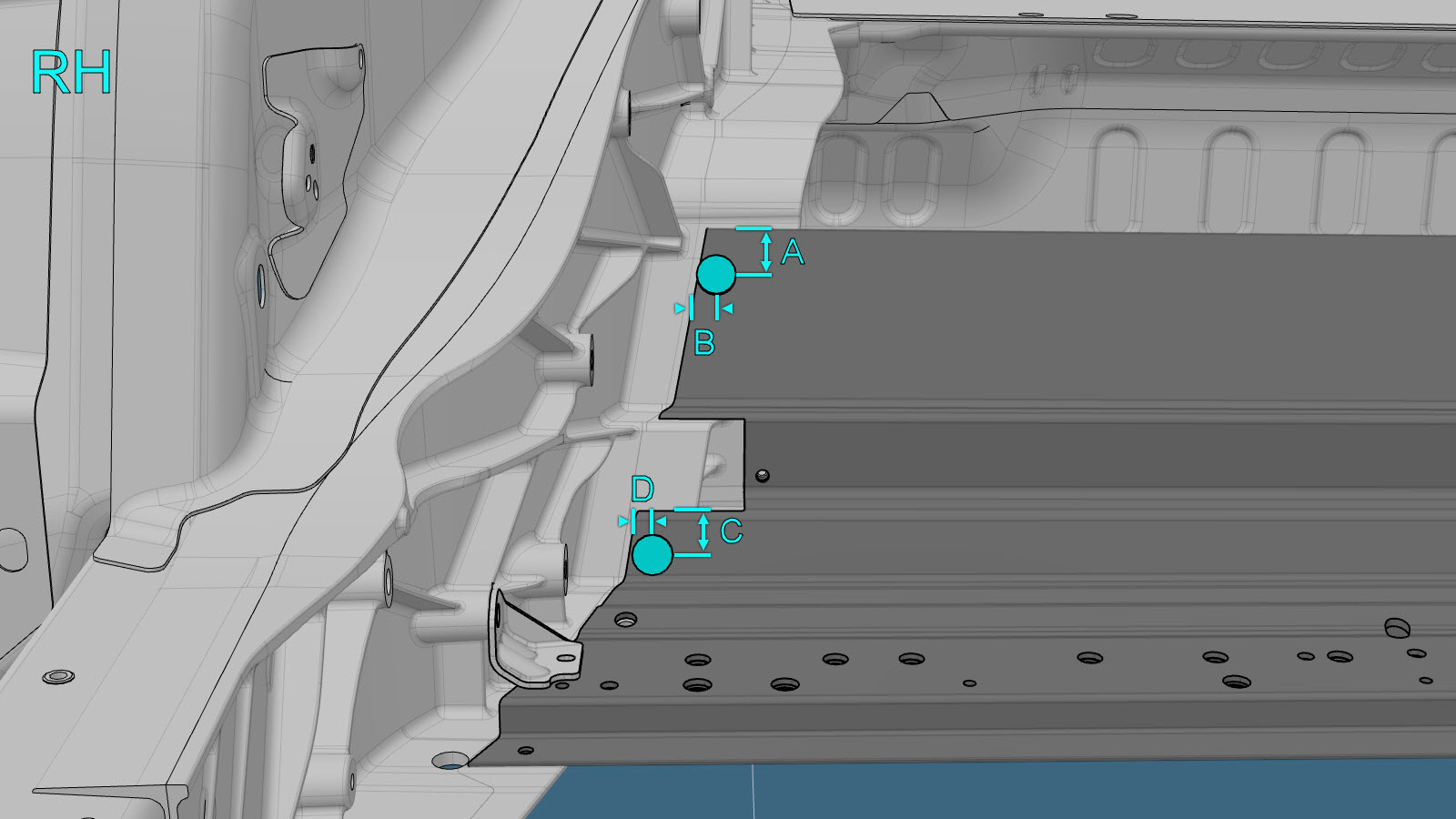

    ou Rivets de structure haute résistance, 6,5 mm

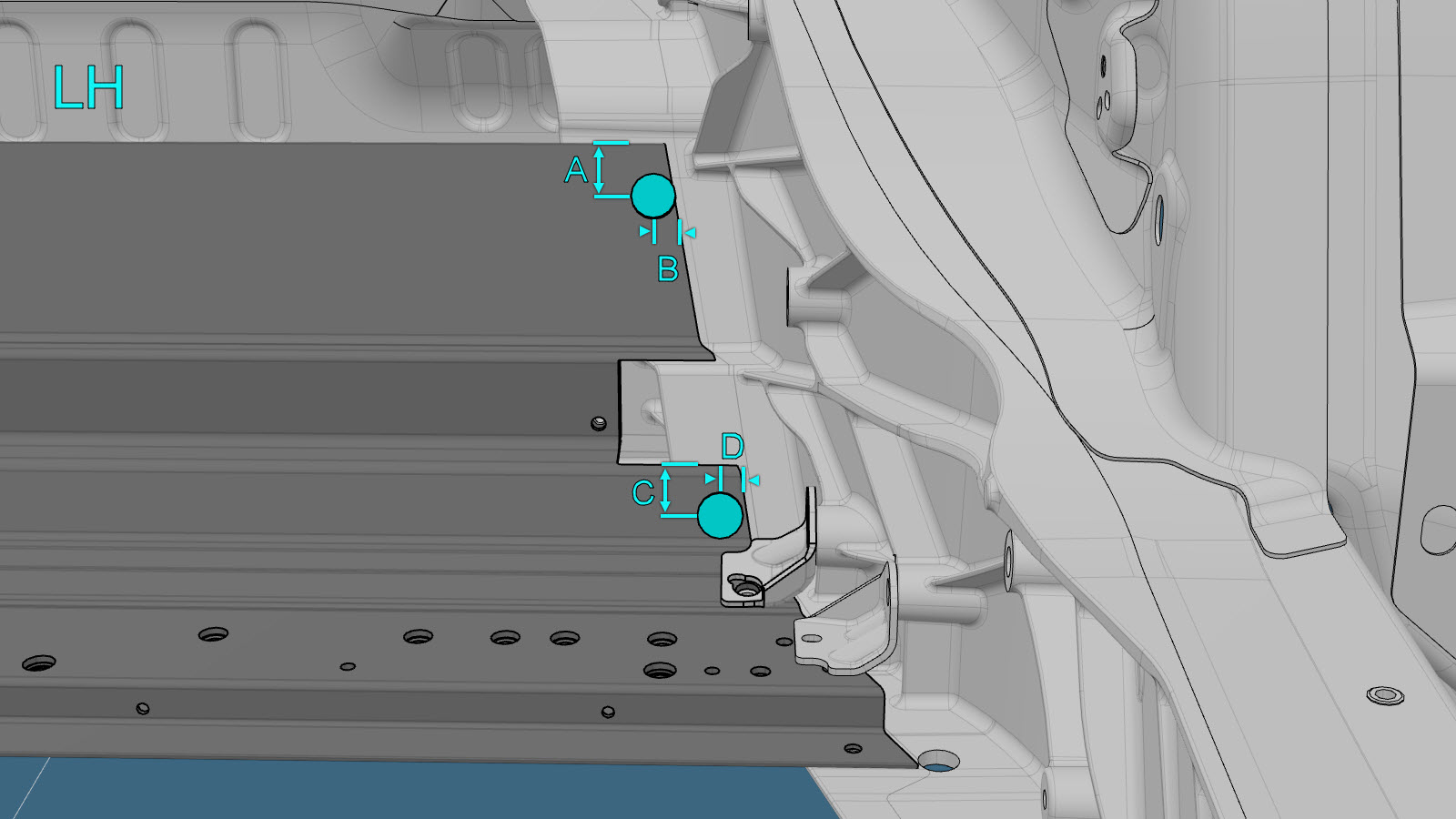

    • A = 24 mm
    • B = 9 mm
    • C = 21 mm
    • D = 11 mm
    ou Boulons
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez le boulon M8x27 (numéro de pièce Tesla 1621820-00-A) dans l'emplacement indiqué par le cercle rouge.
    Informational PurposesAn informational icon, calling your attention
    Remarque

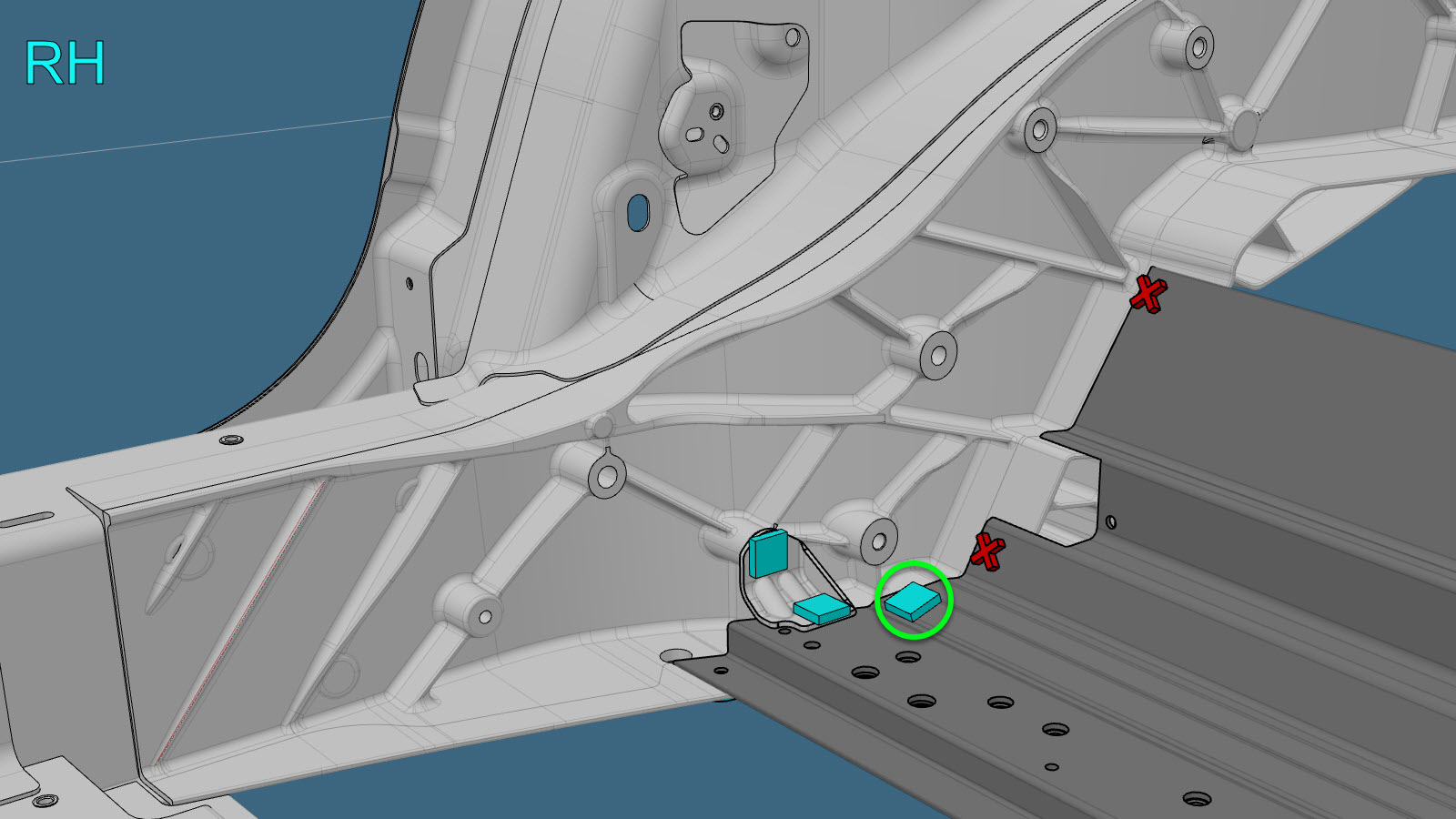

    Installez le boulon M8 - 1,25x22 (numéro de pièce 1552447-00-A) dans l'emplacement indiqué par le cercle rouge.

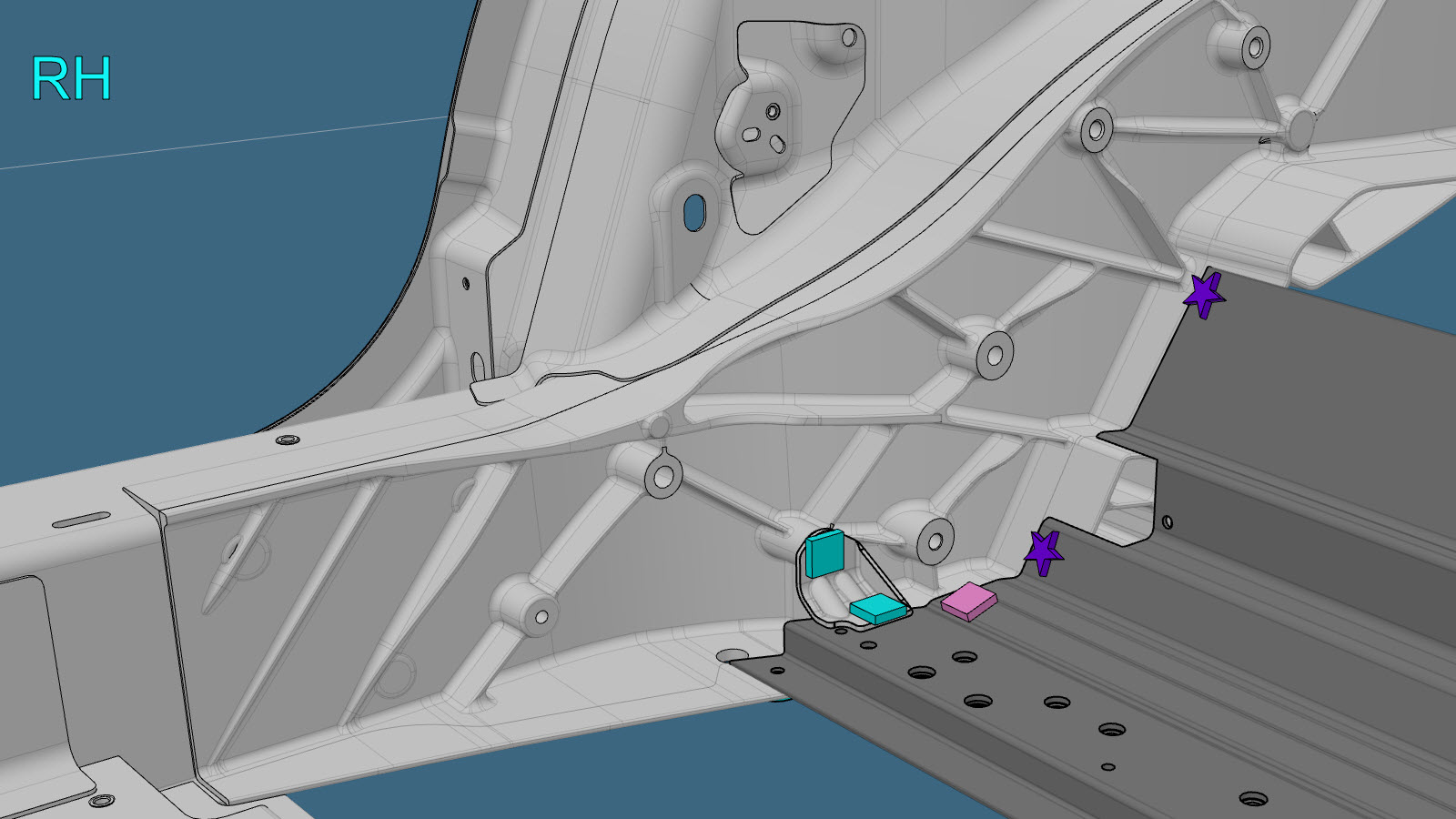

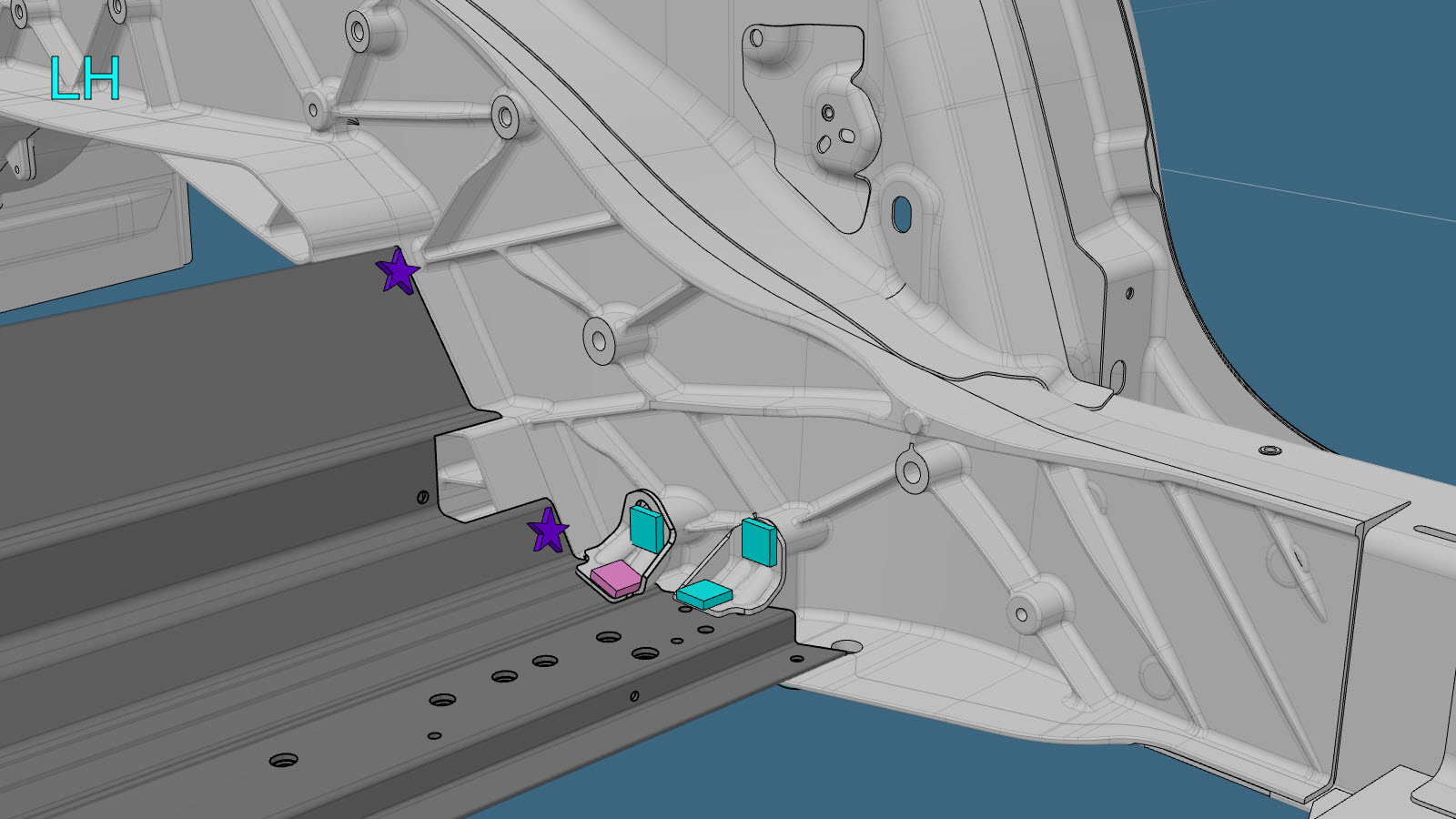

  7. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  8. Installez le ou les nouveaux composants.

    Serrez les boulons au couple spécifié comme suit :

    • Boulons à tête hexagonale M8x27, référence 1621820-00-A : 20 Nm.
    • Boulons à tête hexagonale M10x23, numéro de pièce 1111154-00-B : 30 Nm.
    • Boulons à tête hexagonale M6x19, numéro de pièce 1454541-00-A : 11 Nm.
    • Boulons à tête hexagonale M8x20, numéro de pièce 1007580-00-A : 25 Nm.
    • Boulons à tête hexagonale M8x22, numéro de pièce 1552447-00-A : 25 Nm.
  9. Installez les Renfort inférieur de la poutre-caisson arrière de droite et de gauche.
  10. Installez le (ou la) Panneau de plancher des sièges de deuxième rangée.
  11. Installez le (ou la) Couvercle du moteur arrière.
  12. Effectuez toutes les opérations après réparation nécessaires.
