Ensemble plinthe

Code de correction : 10101022702 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation de collision requis pour effectuer cette procédure, y compris les procédures de réparation de collision connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Ajoutez toutes les procédures mécaniques connexes nécessaires pour effectuer cette procédure.

Informations relatives à la réparation

Lisez attentivement toutes les pratiques générales et la documentation de sécurité relatives aux réparations après collision et enfilez un équipement de protection individuel (ÉPI) avant de commencer cette procédure.
Installez sécuritairement le véhicule sur un banc de redressage pour effectuer cette procédure.

Liste des pièces


Quantité	Description	Image/notes
1	Asy-CrossMember ToeBoard (Ensemble plinthe)
1	Déflecteur anti-bruit/vibrations/rudesse côté gauche de la plinthe	Numéro de pièce Tesla 1622950-00-A.
1	Déflecteur anti-bruit/vibrations/rudesse côté droit de la plinthe	Numéro de pièce Tesla 1622951-00-A.
11	Rivets de structure haute résistance, 6,5 mm
9	Rivets de structure à tête ampoulée de 6,5 mm
2	Rivet à tête fraisée, 4,8 mm long
8	Rivets de structure à tête fraisée, 6,5 mm
2	Rivets de structure à bride
3	Boulon, tête Torx , M8x34	Numéro de pièce Tesla 1022448-00-A.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

Retirez Ensemble tour d’amortisseur (avant).
Retirez Côté d'auvent.
Retirez Seuil (complet).

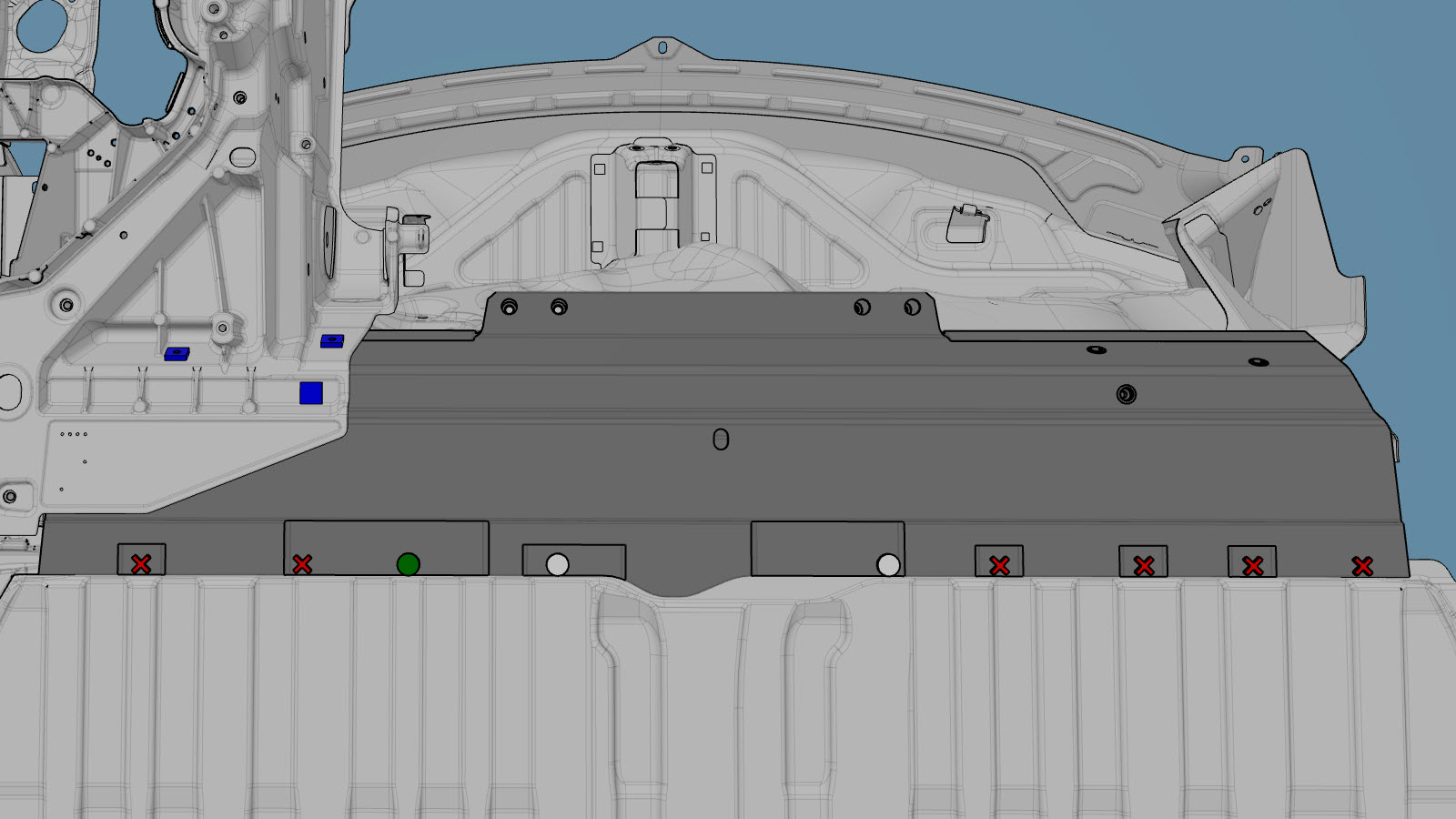

Retirez le composant d’origine.

ou Rivets auto-perceurs d’usine

ou Rivets de structure d'usine

ou RIVTAC

ou Boulon, tête Torx

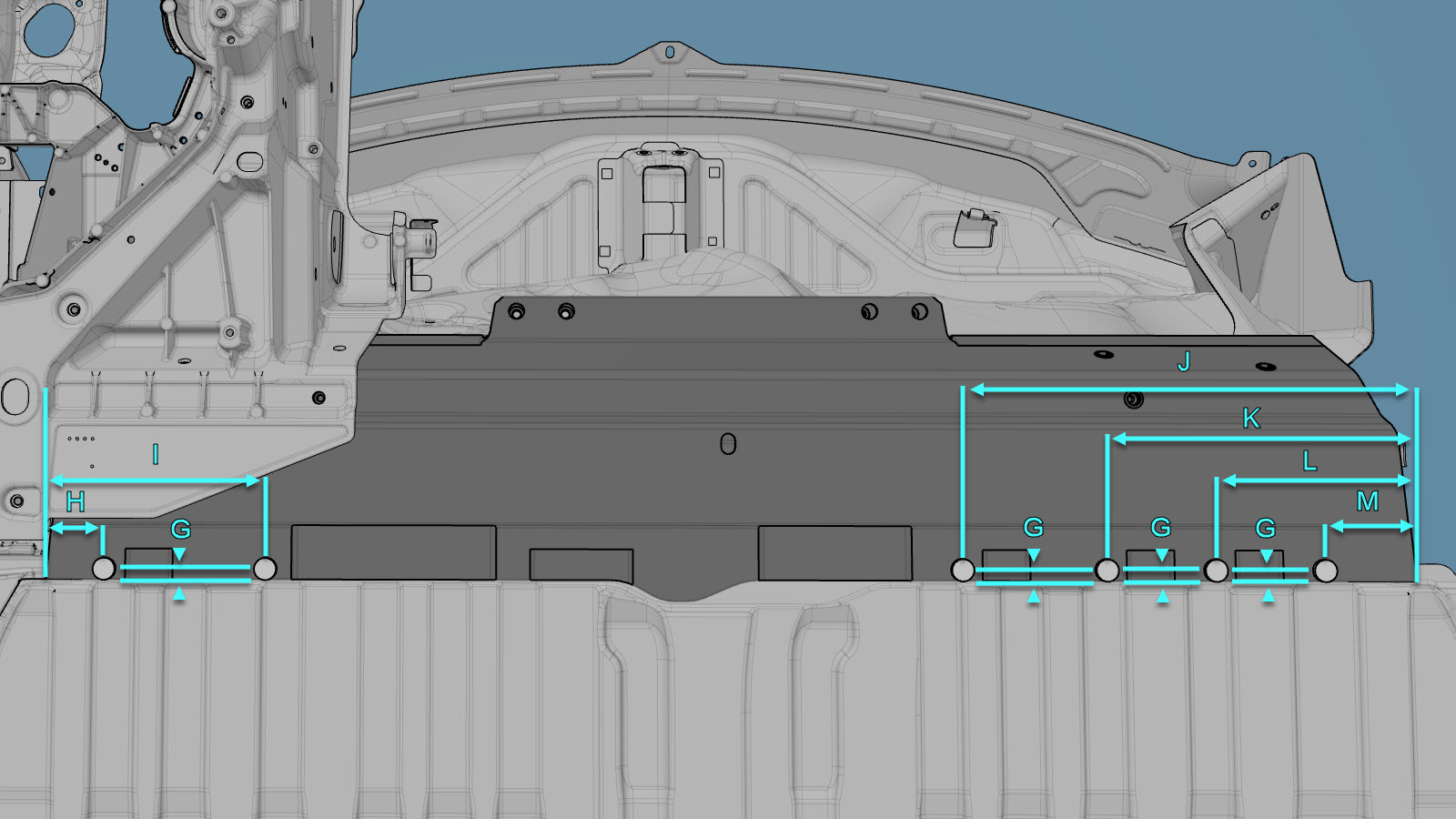

Préparation en vue de l’installation.
ou Rivets de structure haute résistance, 6,5 mm
- A = 12 mm
- B = 53 mm
- C = 10 mm
- D = 31 mm
- G = 15 mm
- H = 20 mm
- I = 44 mm
ou Rivets de structure à tête ampoulée, 6,5 mm
- E = 14 mm
- F = 252 mm
ou Rivets à tête fraisée, 4,8 mm long
ou Rivets de structure à tête fraisée, 6,5 mm
- J = 10 mm
- K = 52 mm
- L = 198 mm
- M = 409 mm
- N = 279 mm
- O = 181 mm
- P = 82 mm
ou Rivets de structure à bride, 6,5 mm

ou Boulon, tête Torx
Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
Installez les déflecteurs anti-bruit/vibrations/rudesse dans l'ensemble de la plinthe.
Installez le ou les nouveaux composants.
Serrez tous les boulons à 30 Nm.
Installez leEnsemble tour d’amortisseur (avant).
Installez le (ou la) Côté d'auvent.
Installez le (ou la) Seuil (complet).
Effectuez toutes les opérations après réparation nécessaires.
