Panneau arrière (véhicules construits jusqu'au 21 mai 2024)

Code de correction : 10101808702 REMARQUE : Sauf indication explicite dans la procédure, le code de correction ci-dessus inclut tous les travaux de réparation suivant une collision et d'entretien requis pour effectuer cette procédure, y compris les procédures de réparation suivant une collision et d'entretien connexes. N’appliquez pas plusieurs codes de correction de collision à la fois, à moins qu’il vous soit explicitement indiqué de le faire. Selon l'ampleur des dommages subis par le véhicule, des réparations supplémentaires pourraient être nécessaires.

Liste des pièces

Quantité Description Image/notes
1 ENSEMBLE DE PANNEAU DE CARROSSERIE ARRIÈRE (Panneau de carrosserie arrière)
40 Rivets de structure à tête ampoulée de 6,5 mm
2 Rivet fluotourné S18
2 Rivet fluotourné S28
2 Rivet fluotourné S38
8 Boulon , HF,M10-1.5x35,[109],ZNFL,SMAT Numéro de pièce Tesla 1044009-00-A.
8 Écrou , M10x1,5 Numéro de pièce Tesla 1047337-00-A.
8 Rondelle Numéro de pièce Tesla 1079620-00-B.

Lorsque vous commandez des pièces, consultez le Manuel des pièces et inscrivez le NIV du véhicule en réparation afin de trouver les bonnes pièces (et les numéros de pièce) pour le véhicule. Vous pouvez aussi utiliser la fonction de recherche dans le Manuel des pièces pour trouver une pièce précise pour le véhicule.

Procédure de réparation

  1. Retirez le ou la .
  2. Retirez le ou la .
  3. Retirez le ou la .
  4. Retirez le ou la .
  5. Retirez le ou la .
  6. Retirez le ou la .
  7. Retirez le ou la .
  8. Retirez le ou la .
  9. Retirez le ou la .
  10. Retirez le ou la .

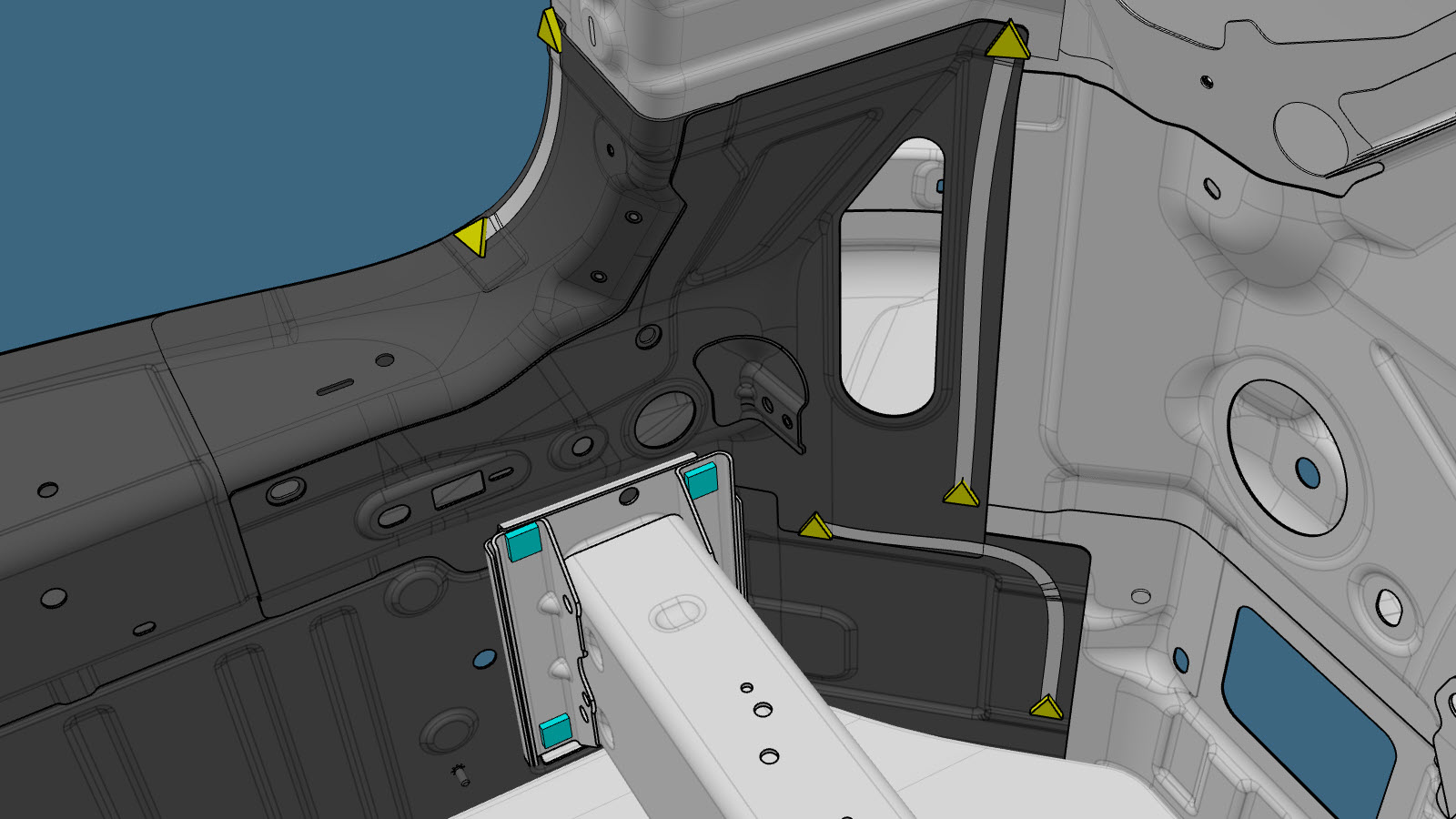

  11. Retirez le composant d’origine.

    ou Boulons

    Écrou

    ou Rivets auto-perceurs d’usine

    ou Points de soudure d’usine

    ou Percer à travers les points de soudure d’usine
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque vous percez dans les points de soudure, utilisez un foret qui permettra de créer un trou de la taille parfaite pour la fixation qui remplacera le point de soudure.

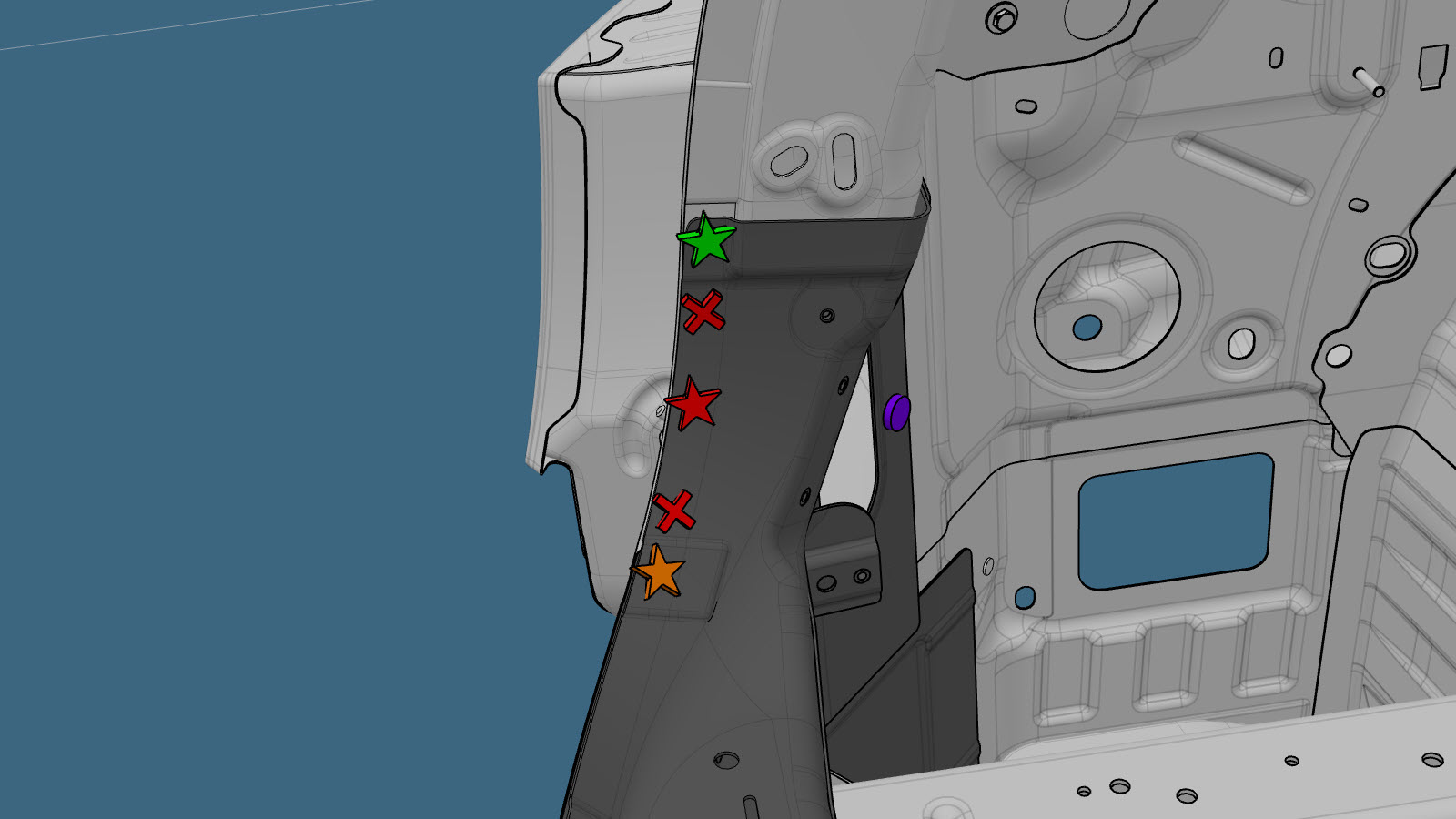

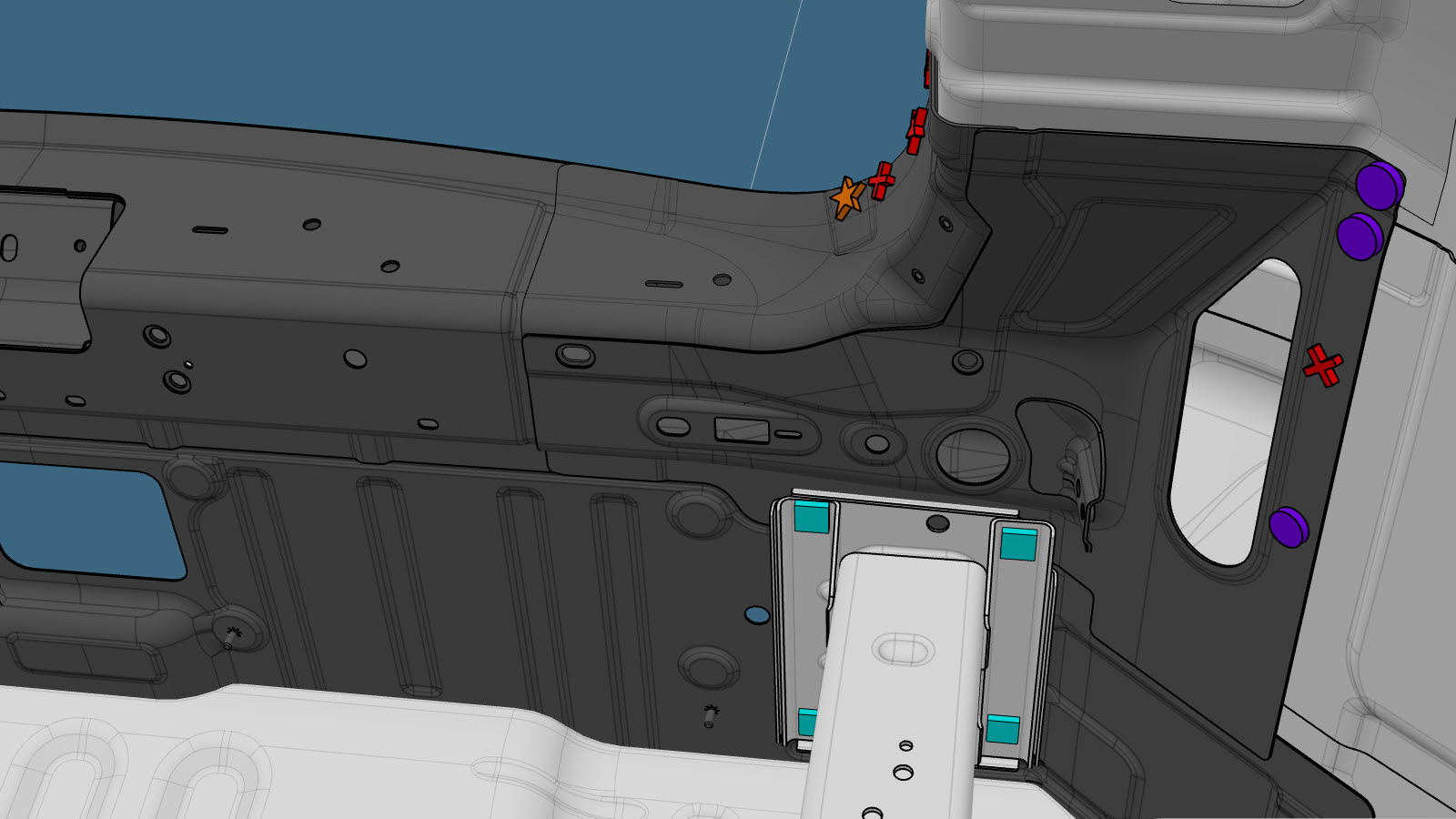

  12. Préparation en vue de l’installation.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Un X rouge indique un emplacement où une fixation installée en usine n’est pas remplacée. Fixez cet emplacement à l’aide d’un adhésif structurel uniquement.

    ou Rivets fluotournés, S18

    ou Rivets fluotournés, S28

    ou Rivets fluotournés, S38

    ou Rivets de structure à tête ampoulée, 6,5 mm

    ou Boulons

    Écrou

  13. Appliquez de l’adhésif structural sur les surfaces de contact du véhicule et les nouveaux composants (le cas échéant).
  14. Installez le ou les nouveaux composants.
    Serrez les boulons à un couple de 50 Nm.
  15. Effectuez toutes les opérations après réparation nécessaires.
  16. Installez le ou la .
  17. Installez le ou la .
  18. Installez le ou la .
  19. Installez le ou la .
  20. Installez le ou la .
  21. Installez le ou la .
  22. Installez le ou la .
  23. Installez le ou la .
  24. Installez le ou la .
  25. Installez le ou la .
