루프 어셈블리

수리 정보

  • 이 절차는 고정식 루프를 위한 것입니다. 파노라마 루프 어셈블리의 경우 정비 설명서 절차 24102002를 사용하고 글라스 루프의 경우 서비스 설명서 절차 10205002를 참조하십시오.
  • 이 절차는 루프 어셈블리의 탈거 및 교체, 탈거 및 장착 모두를 다룹니다.
  • 이 수리는 윈드실드, 리프트게이트 및 헤드라이너가 제자리에 있는 상태에서 수행할 수 있습니다.
  • 승인된 제품 및 구조용 접착제 목록은 승인된 화학 물질을(를) 참조하십시오.
  • 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
  • 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

부품 목록

수량 설명 이미지/비고
1 COMPLETE ROOF ASSEMBLY(루프 어셈블리)
4 BUTYL FOIL, 300X150, 2MM THICK
2 SEAL, OUTER TRIM, BASE ROOF(외측 트림 씰)
7 BASE ROOF FRONT SPACER
4 BASE ROOF REAR SPACER
1 Dow BETAPRIME™ 5504G 프라이머
필요에 따라 Dow BETASEAL™ Express 우레탄 실란트 Tesla에서 제공하지 않으므로 현지에서 조달하십시오.

이 부품 번호는 발행 시점을 기준으로 작성되었습니다. 부품 설명서에 별도의 언급이 없는 한, 개정 목록 또는 최신 목록을 참고하십시오.

수리 절차

  1. 기존 구성품을 탈거합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    우레탄 실런트를 절단할 때 기본 구성품을 절단하지 마십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    루프 어셈블리 탈거 및 장착을 수행하는 경우 특수 공구가 사용됩니다. Equalizer Python 우레탄 와이어 탈거 시스템(또는 이에 준하는 공구). 이 공구를 사용하는 기술자는 공구 사용에 대한 훈련 및 인증을 받아야 합니다.
    우레탄 실런트를 절단하여 다음에서 루프 어셈블리를 분리합니다.
    1. 후면 헤더
      Informational PurposesAn informational icon, calling your attention
      참고
      후면 헤더의 가운데에 나머지 후면 헤더보다 약간 더 높은 작은 부분이 있습니다. 해당 영역의 우레탄 실런트를 절단할 때 후면 헤더의 융기된 부분을 절단하지 않도록 주의하십시오.
    2. 전면 헤더
      Warning IconA warning icon, calling your attention to a possibly risky situation
      경고
      전면 헤더는 가운데가 측면보다 약간 더 높습니다. 우레탄 실런트를 절단할 때 전면 헤더를 절단하지 않도록 주의하십시오.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      경고
      루프 어셈블리의 전면 부분을 탈거할 때 윈드실드를 손상시키지 마십시오.
    3. 루프 레일
  2. 장착 중 새 우레탄 실런트를 준비하기 위해 차량에서 남은 우레탄 실런트를 제거합니다.

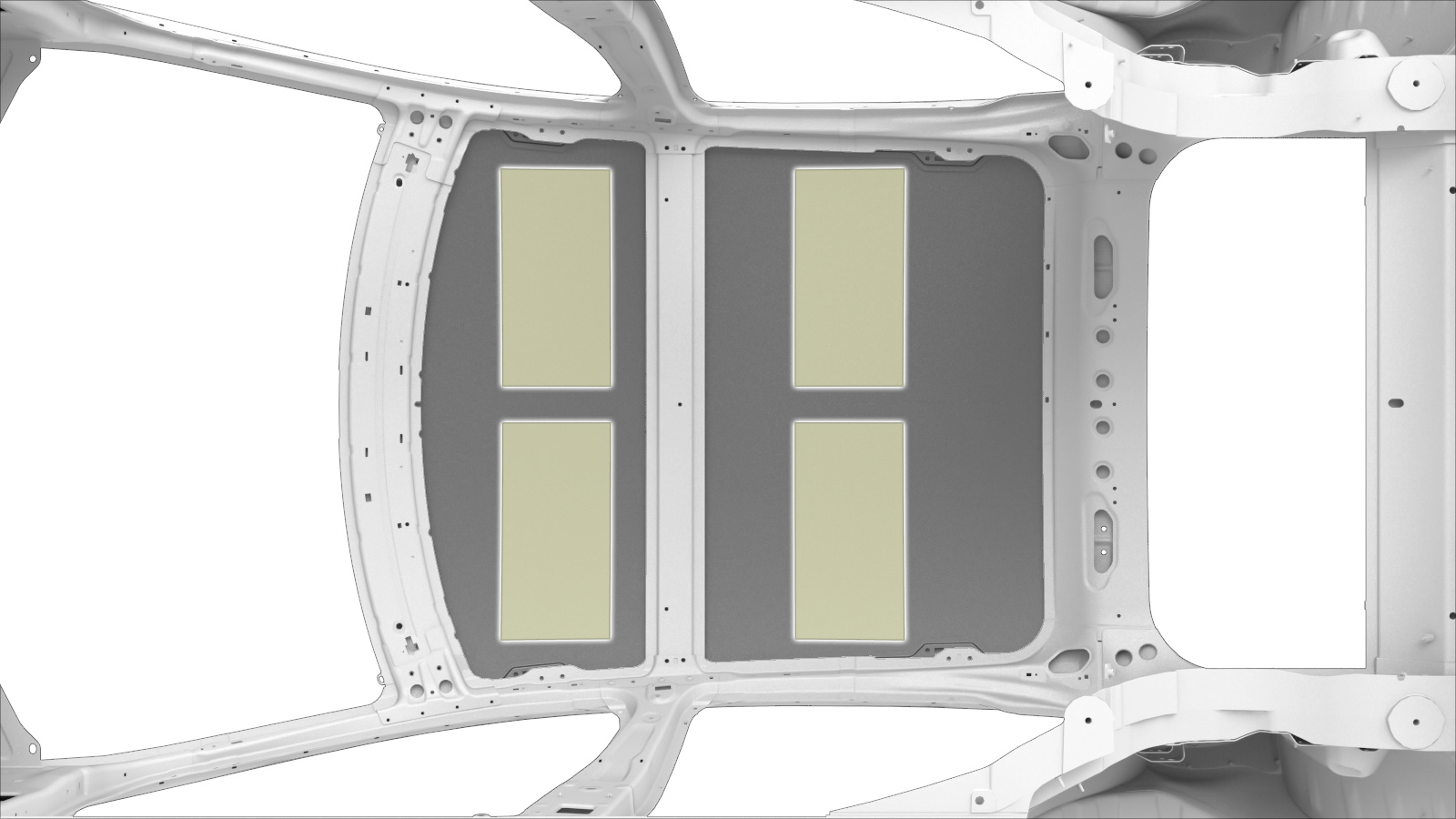

  3. 표시된 배열대로 부틸 호일 패드를 새 루프 어셈블리에 장착합니다(부틸 호일 패드가 옅은 회색으로 표시됨).
  4. 외측 트림 씰을 장착합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    우레탄 실런트를 도포하기 전에 외측 트림 씰을 장착해야 합니다.
  5. 루프 스페이서의 뒷면을 벗기고 표시된 위치에서 루프 어셈블리에 고정합니다.
    • 전면 스페이서(7개)
    • 후면 스페이서(4개)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    스페이서가 루프 어셈블리의 가장자리에서 돌출되지 않았는지 확인합니다. 그렇지 않으면 장착 후 눈에 띄게 됩니다.
  6. 루프 어셈블리를 제자리에 놓고 장착을 확인합니다(필요에 따라 루프 스페이서를 다시 배치하거나 잘라냄).
  7. 차량 및 루프 어셈블리 접합면의 노출된 표면 및 도장된 영역에 프라이머를 도포합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    우레탄 실런트는 도장면에 올바르게 접합되지 않습니다. 우레탄 실런트를 도포하기 전에 접착 경로의 모든 도장면을 프라이밍합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    건조 시간은 프라이머 제조사의 지침을 따릅니다. 프라이머가 충분히 건조될 때까지 계속하지 마십시오.
  8. 우레탄 실런트 한 방울을 차량의 원래 우레탄 경로 위에 도포합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요에 따라 부틸 패치 및 루프 스페이서를 수정(다시 배치하거나 잘라내어)하여 올바르게 장착하고 원래 구성과 일치시킵니다.
  9. 보조 작업자와 함께 루프 어셈블리를 차량에 놓고 모든 면에서 간격이 고르도록 조정합니다.
  10. 루프 어셈블리 주변을 아래로 눌러 우레탄 실런트를 밀봉합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    루프 어셈블리를 아래로 누를 때 주변 구성품을 손상시키지 않도록 주의하십시오.
  11. 적합한 테이프 또는 중량물(모래 주머니 등)을 적용하여 우레탄 실런트가 양생되는 동안 루프를 제자리에 고정합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    우레탄 실런트가 양생되기 전까지 차량을 주행하지 마십시오. 안전한 주행 재개 시간은 제조사의 설명서를 참조하십시오.
  12. 필요한 수리 후 작업을 수행합니다.
