B필러

부품 목록

수량 설명 이미지/비고
1 B-PILLAR COMPLETE(B필러)
1 ASY, GUSSET RAMP, B PILLAR INR(거싯 램프)
2 고강도 구조용 리벳, 6.5mm
5 구조용 리벳, 6.5mm 중간 길이
4 너트 , HF M8 PC10 Tesla 부품 번호 1046842-00-A.
4 WASHER, M8x24, 2MM Tesla 부품 번호 1106303-00-A.
Informational PurposesAn informational icon, calling your attention
참고
1세대 B필러를 2세대로 변경하는 경우 주문합니다. 지역에서 조달할 수 있습니다.
차량에 보우 헤더가 장착되어 있던 경우: 4 볼트, 육각 헤드 Tesla 부품 번호 1004537-00-A.
차량에 보우 헤더가 장착되어 있던 경우: 4 플로우 폼 리벳 S38

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 차체 측면 외측 의 필요한 부분을 탈거하여 교체할 대상 부품을 노출시킵니다.
  2. 차량에 보우 헤더가 장착되어 있던 경우: 보우 헤더를 분리합니다.
    또는 공장 출고 스폿 용접

    또는 볼트, 육각 헤드

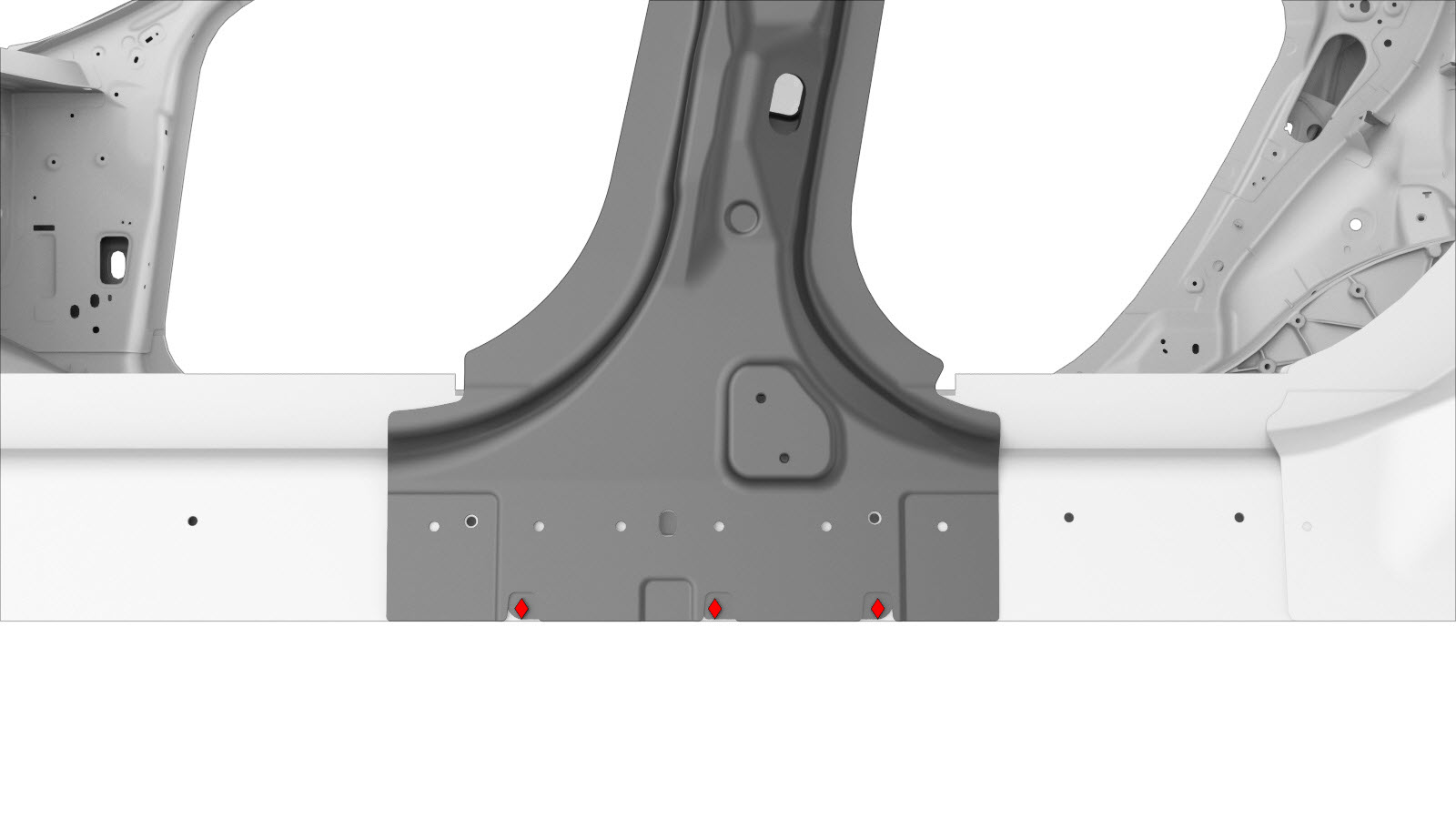

  3. B필러의 베이스를 분리합니다.
    차량의 제조 날짜에 따라 두 가지 다른 방식으로 고정되어 있을 수 있습니다.

    GMA 용접

    너트

  4. 기존 구성품을 탈거합니다.
    또는 공장 출고 스폿 용접

    또는 공장 출고 SPR

    절단선
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    부분을 절단할 때 기본 패널을 손상시키지 마십시오.

    참조선/참조점

    • A = 10mm
    • B = 160mm
    • C = 50mm

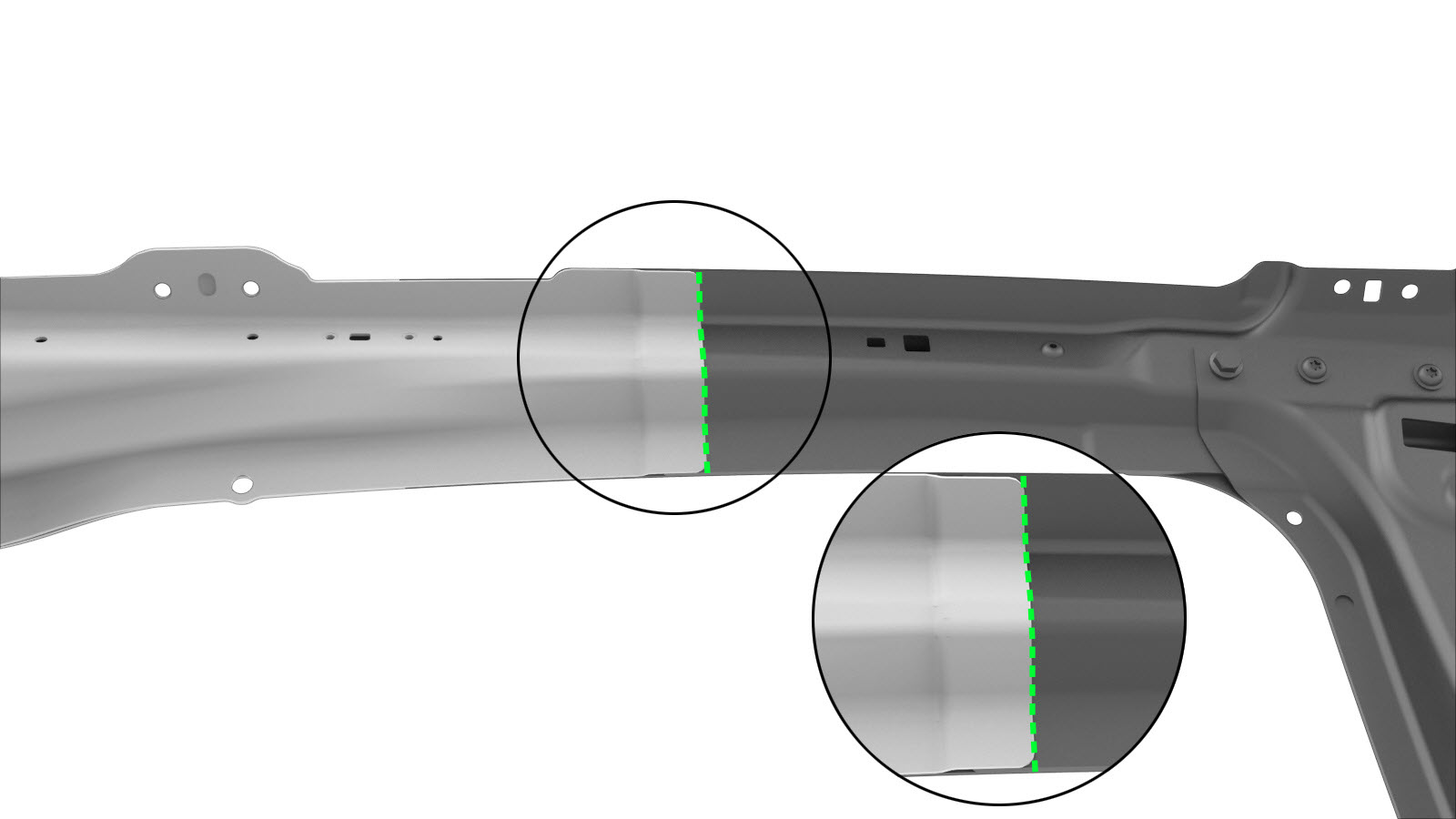

  5. 표시된 대로 새 B-PILLAR COMPLETE를 절단하여 새 부품을 만듭니다.
    또는 공장 출고 스폿 용접

    절단선

    참조선/참조점

    • A = 10mm
    • C = 50mm
    • D = 135mm
  6. 뒷받침판을 루프 레일 외측 패널에 고정합니다.

    또는 알루미늄 플러그 용접

  7. 뒷받침판을 A필러 내측 패널에 고정합니다.

    또는 알루미늄 플러그 용접

  8. GMA 용접을 수행합니다.

    또는 알루미늄 플러그 용접

    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다.
  9. 2016년 10월 11일까지 생산된 차량의 경우: 거싯 램프를 실에 장착합니다.
    B필러 거싯 램프 수리 절차에서 장착 지침을 참조하십시오.
  10. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    간격이 2mm 이하인 경우 새 와셔(WASHER, M8x24, 2MM)를 B필러와 B필러 거싯 램프 사이에 장착합니다. B필러와 B필러 거싯 램프 사이의 간격이 2mm를 초과하는 경우 이 절차를 중단하고 Tesla 충돌 수리에 문의하십시오.

    또는 알루미늄 플러그 용접

    또는 고강도 구조용 리벳, 6.5mm

    • E = 8mm
    • F = 20mm

    또는 구조용 리벳, 6.5mm 중간 길이

    너트

    GMA 용접

  11. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  12. 새 구성품을 장착합니다.
    볼트를 25Nm 규격 토크로 조입니다.
  13. GMA 용접을 수행합니다.

    또는 알루미늄 플러그 용접

    GMA 용접

    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다.
  14. 탈거했던 차체 측면 외측의 부분을 장착하여 교체할 부품을 노출시킵니다.
  15. 차량에 보우 헤더가 장착되어 있던 경우: 보우 헤더를 고정합니다.
    또는 플로우 폼 리벳, S38 볼트, 육각 헤드

    볼트를 10Nm 규격 토크로 조입니다.

  16. 필요한 수리 후 작업을 수행합니다.
