2024-07-17

전면 프레임 레일(2016년 4월 11일~2018년 11월 27일 사이에 제조된 후륜 구동 차량 및 2018년 11월 27일까지 제조된 모든 듀얼 모터 차량)

부품 목록

수량 설명 이미지/비고
1 ASY- MEMBER RAIL FR(전면 프레임 레일)
7 SPAC NUT,M8X2.8-3.5,STL[10] Tesla 부품 번호 1071915-00-A.
7 볼트, 별 모양 헤드 , BLT,BFLG,TRX,M8X27.0[10.9]-M-NP-08 Tesla 부품 번호 1022448-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

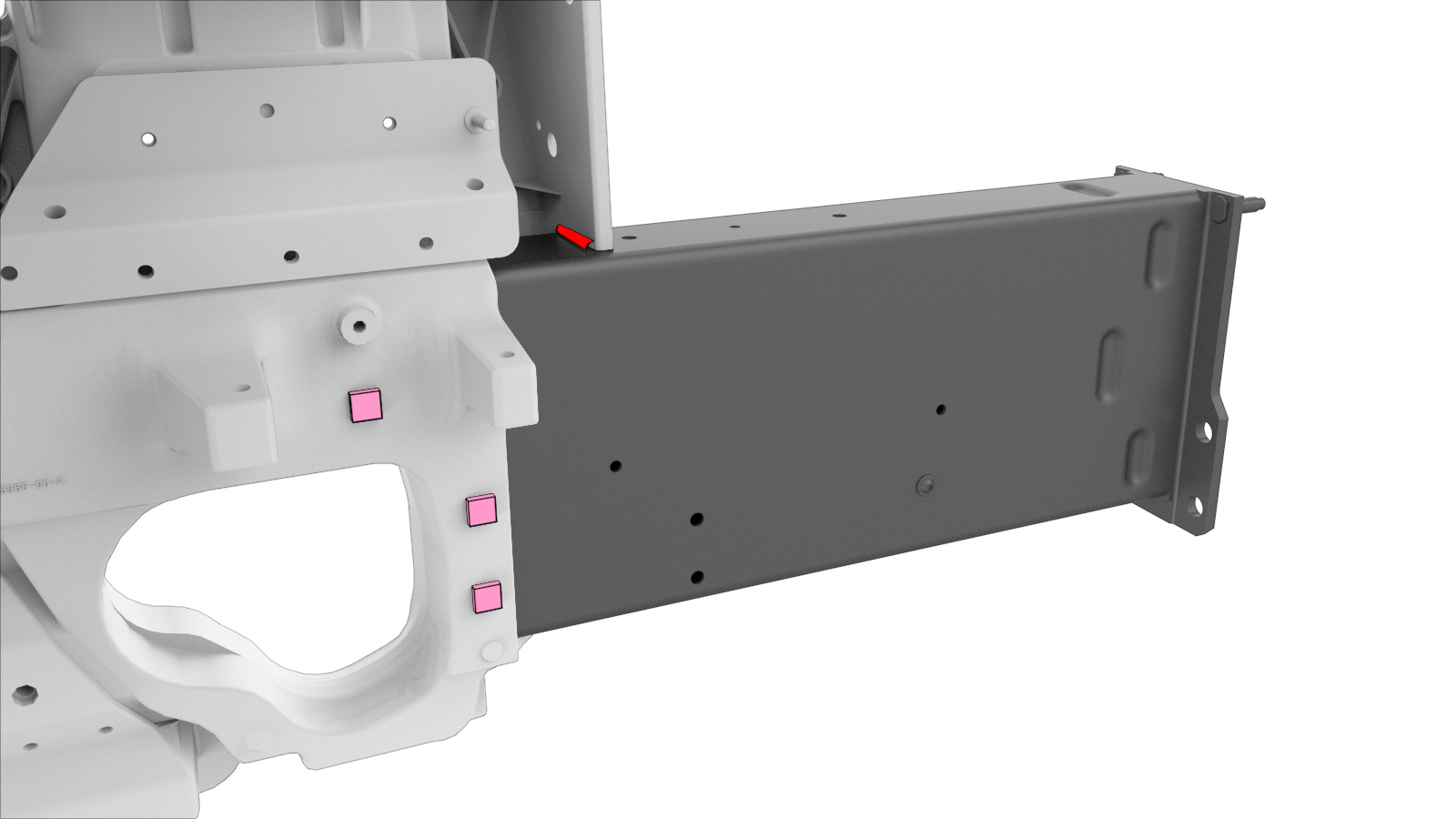

  1. 기존 구성품을 탈거합니다.
    공장 출고 BOM

    GMA 용접

  2. 장착을 준비합니다.

    또는 볼트, 별 모양 헤드

    GMA 용접

  3. 새 전면 프레임 레일에 SPAC 너트가 미리 장착되어 있는 경우: 전면 레일 어댑터에서 새 Torx 볼트를 장착할 수 있는 충분한 재료를 제거합니다.
  4. 새 전면 프레임 레일에 SPAC 너트가 미리 장착되지 않은 경우: 레일 어댑터의 기존 구멍을 템플릿으로 사용하여 전면 프레임 레일에 9mm 구멍을 만듭니다.
  5. 새 전면 프레임 레일에 SPAC 너트가 미리 장착되지 않은 경우: 차량에서 새 구성품을 탈거하고 전면 프레임 레일의 기존 구멍을 11mm로 확장합니다.

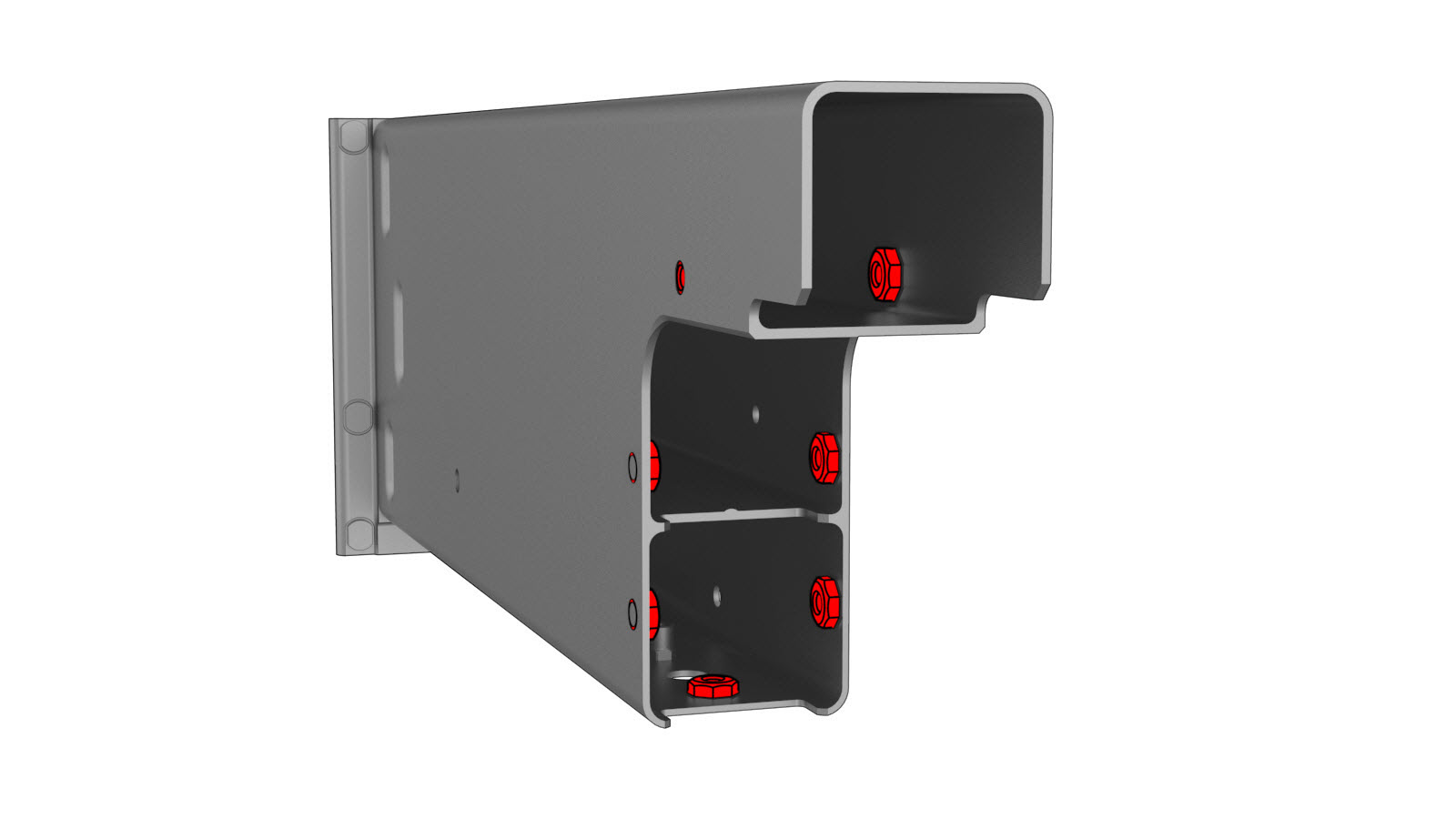

  6. 새 전면 프레임 레일에 SPAC 너트가 미리 장착되지 않은 경우: 구조용 접착제를 SPAC 너트 내측에 도포한 다음 제자리에 클램프로 고정합니다.
  7. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  8. 새 구성품을 장착합니다.
    볼트를 50Nm 규격 토크로 조입니다.
  9. GMA 용접을 수행합니다.

    GMA 용접

    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다.
  10. 필요한 수리 후 작업을 수행합니다.
