배터리 플로우 너트 교체(전면)

교정 코드: 16010200602 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
손상된 배터리 플로우 너트(사각 너트)는 표시된 리테이너 레일 중 한 곳에서 교체할 수 있습니다(리테이너 레일은 손상되지 않은 경우 다시 사용할 수 있음). 배터리 플로우 너트가 손상된 경우 리테이너 레일의 양쪽 배터리 플로우 너트 모두를 교체합니다. 리테이너 레일의 배터리 플로우 너트 어느 것도 손상되지 않은 경우 리테이너 레일 양쪽 배터리 플로우 너트를 교체할 필요가 없습니다.

부품 목록


수량	설명	이미지/비고
1	M8 SQUARE NUT(사각 너트)

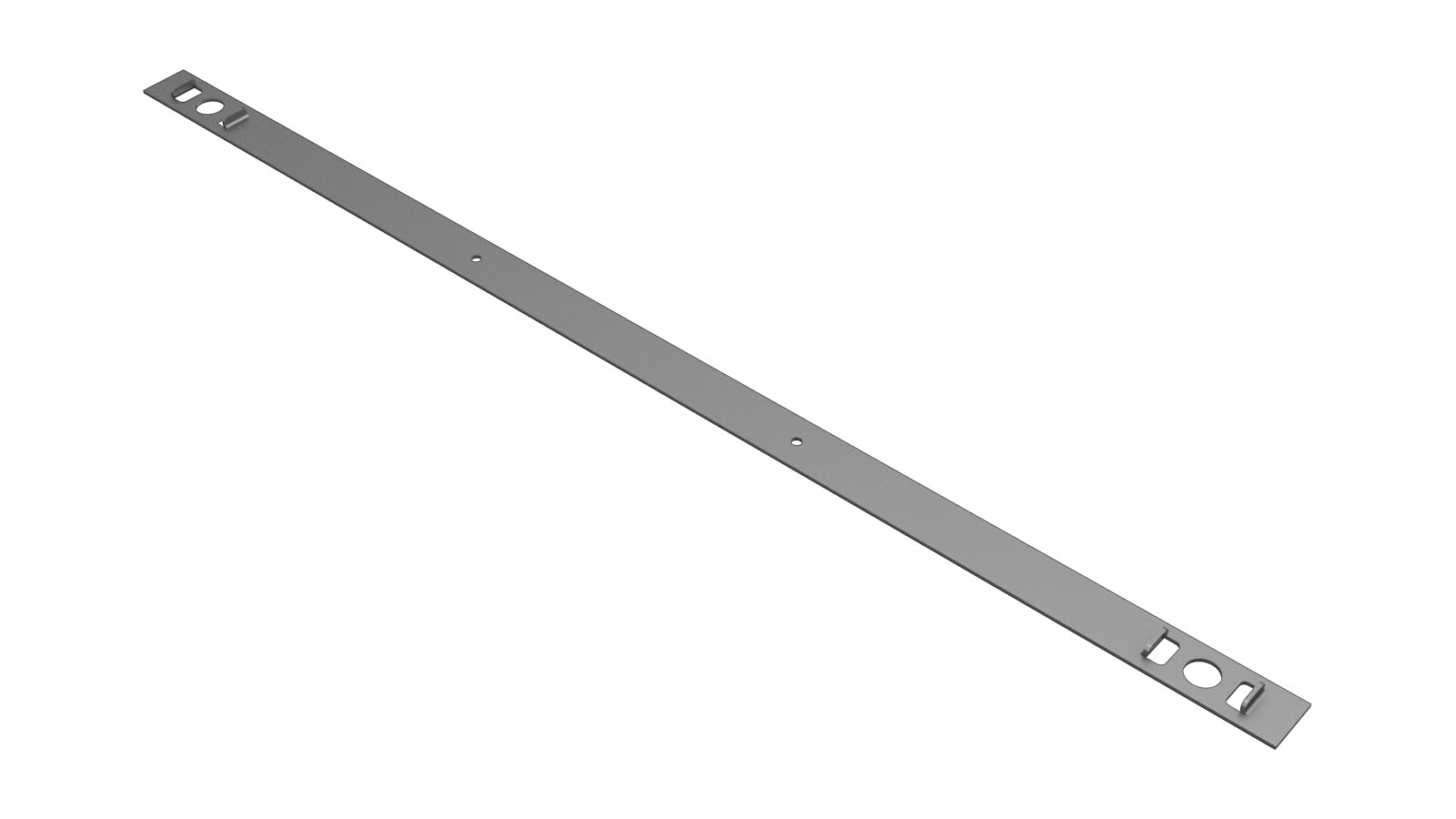

1 (기존 리테이너 레일을 다시 사용할 수 없는 경우)	RETAINER RAIL GUIDE (리테이너 레일)
2	팝 리벳 , POP RIVET, D4 DOMED HEAD4.8 GRIP AL
1	BUTYL FOIL PATCH 40x40x1mm

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

영향을 받는 크로스멤버의 하단에서 접근 창을 절단합니다.
절단선

참조선/참조점
- A = 55mm.
- B = 107mm.
- C = 26mm.
- D = 51mm.
수리 영역의 공장 출고 리벳을 탈거합니다.
또는 공장 출고 구조용 리벳
리테이너 레일을 절단합니다.
접근 창을 통해 리테이너 레일의 필요한 부분을 탈거합니다.

참고
기존 리테이너 레일이 손상되지 않은 경우 다시 사용할 수 있습니다.
리테이너 레일에서 배터리 플로우 너트를 탈거합니다.
배터리 플로우 너트를 리테이너 레일에 장착합니다.
접근 창을 통해 리테이너 레일의 필요한 부분을 장착합니다.
크로스멤버 및 리테이너 레일을 통해 패스너를 장착합니다.
또는 팝 리벳
노출된 금속에 부식 방지 코팅을 도포합니다.
접근 창 위에 부틸 패치를 장착합니다.
필요한 수리 후 작업을 수행합니다.
