후면 시트 플로어 패널 부분

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

부품 목록


수량	설명	이미지/비고
1	PNL - RR FLOOR SEAT(REFRESH)(후면 시트 플로어 패널)
9	구조용 벌브 리벳, 6.5mm

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

새 후면 시트 플로어 패널을 절단하여 새 구성품을 만듭니다.
절단선

참조선/참조점
- A = 170mm.
원래 구성품의 한 부분을 탈거합니다.
절단선
참조선/참조점
- B = 130mm.
또는 공장 출고 SPR

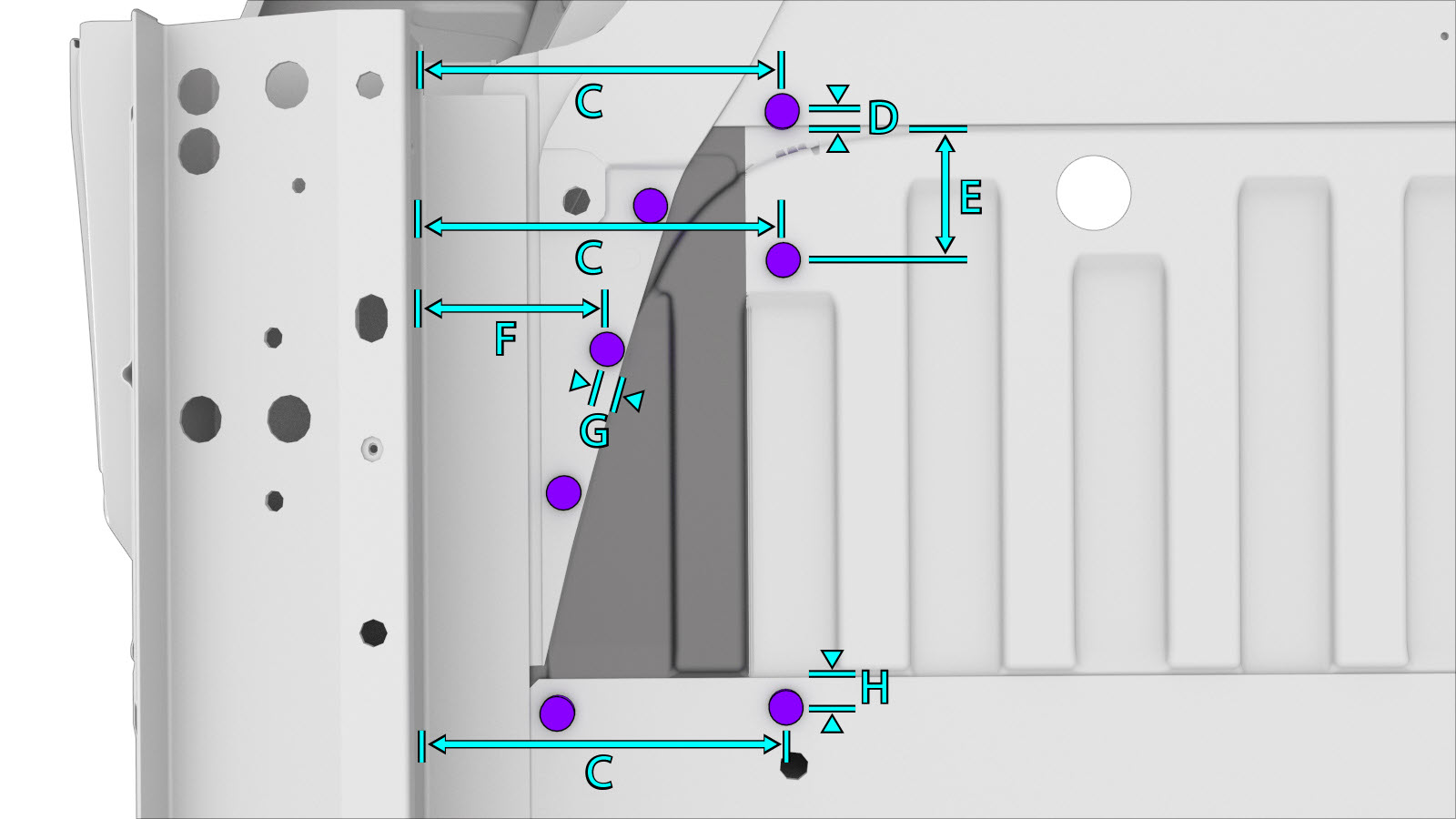

장착을 준비합니다.
또는 구조용 벌브 리벳, 6.5mm
절단선

참조선/참조점
- C = 194mm
- D = 7mm
- E = 74mm
- F = 99mm
- G = 10mm
- H = 6mm
- I = 179mm
- J = 91mm
- K = 103mm
- L = 163mm
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.
필요한 수리 후 작업을 수행합니다.
