תיבת מומנט אחורית עליונה
קוד תיקון:
10101003202
10101003302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | M3 ASY - TORQUE BOX REAR UPPER (תיבת מומנט אחורית עליונה) | |
| 34 | ||
| 1 | BUTYL FOIL PATCH 300X150x2 מ"מ (סרט בוטילי אלומיניום) | מספר חלק של Tesla 1004969-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
-
הכינו להתקנה.

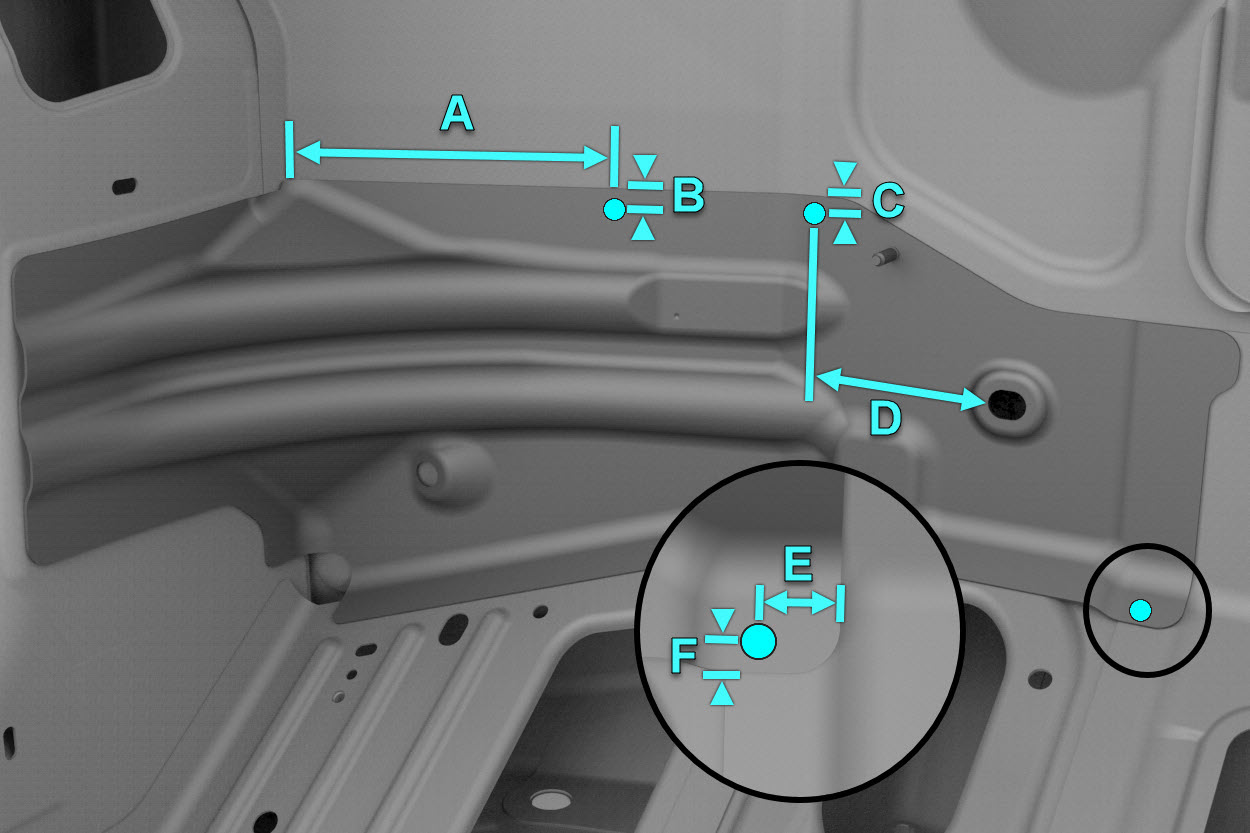

או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 152 מ"מ
- B = 7 מ"מ
- C = 8 מ"מ
- D = 89 מ"מ
- E = 17 מ"מ
- F = 7 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
-

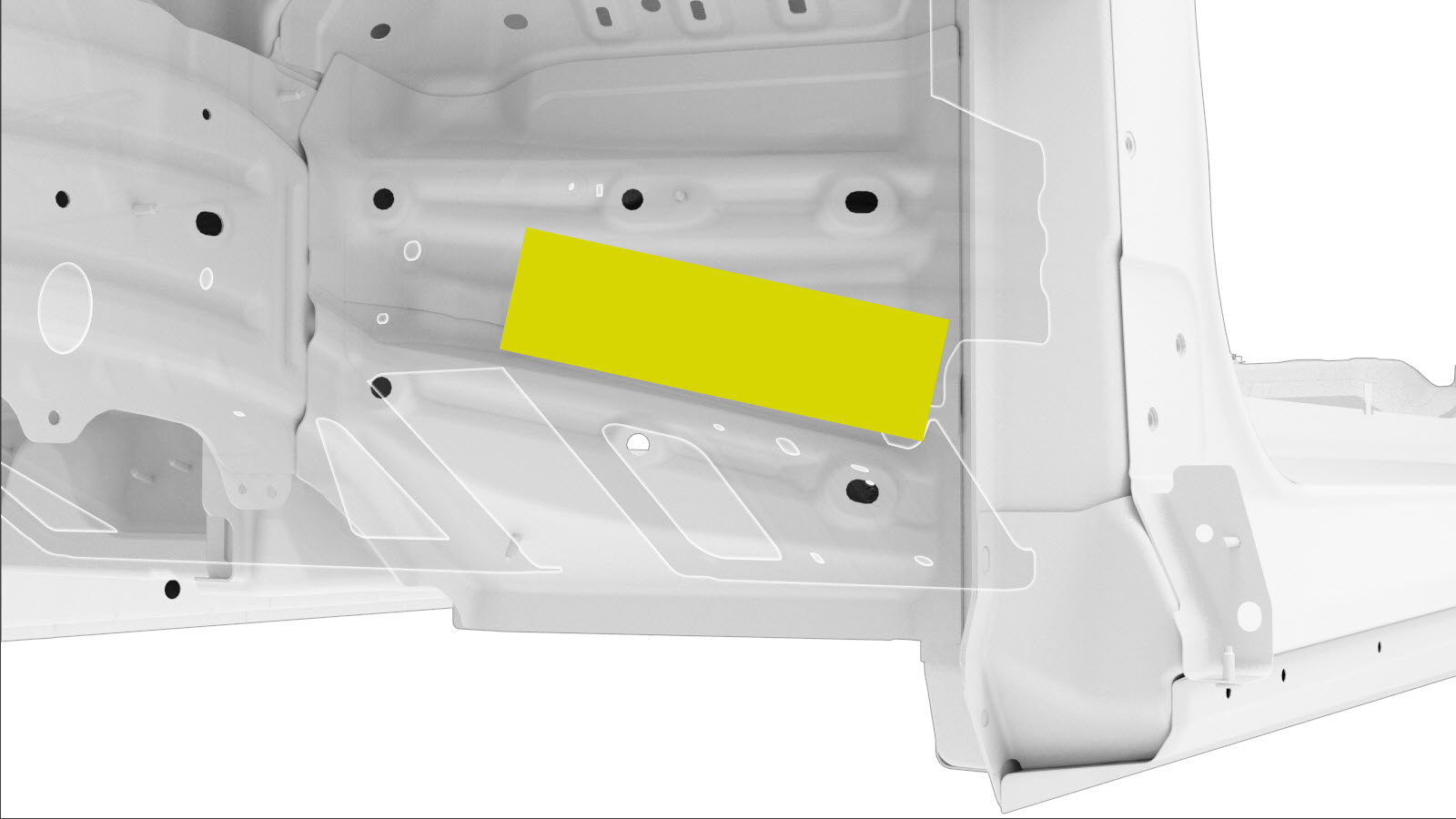

לאחר שהצביעה הושלמה, יש להתקין את סרטי בוטילי כפי שמוצג כדי לכסות את המסמרות שהותקנו כדי לאבטח את מכלול חיזוק לוח המחוונים ותיבת המומנט.
