מכלול צד מכסה המנוע
קוד תיקון:
10100121602
10100121702
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | צד מכסה המנוע | |
| 34 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 13 | מסמרת 4.8 מ"מ | |
| 3 | מסמרת נורה מבנית, 6.5 מ"מ |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את קורת Hinge Pillar (שלם).
-
הסירו את ה- סף חיצוני (מקטע קדמי).
-

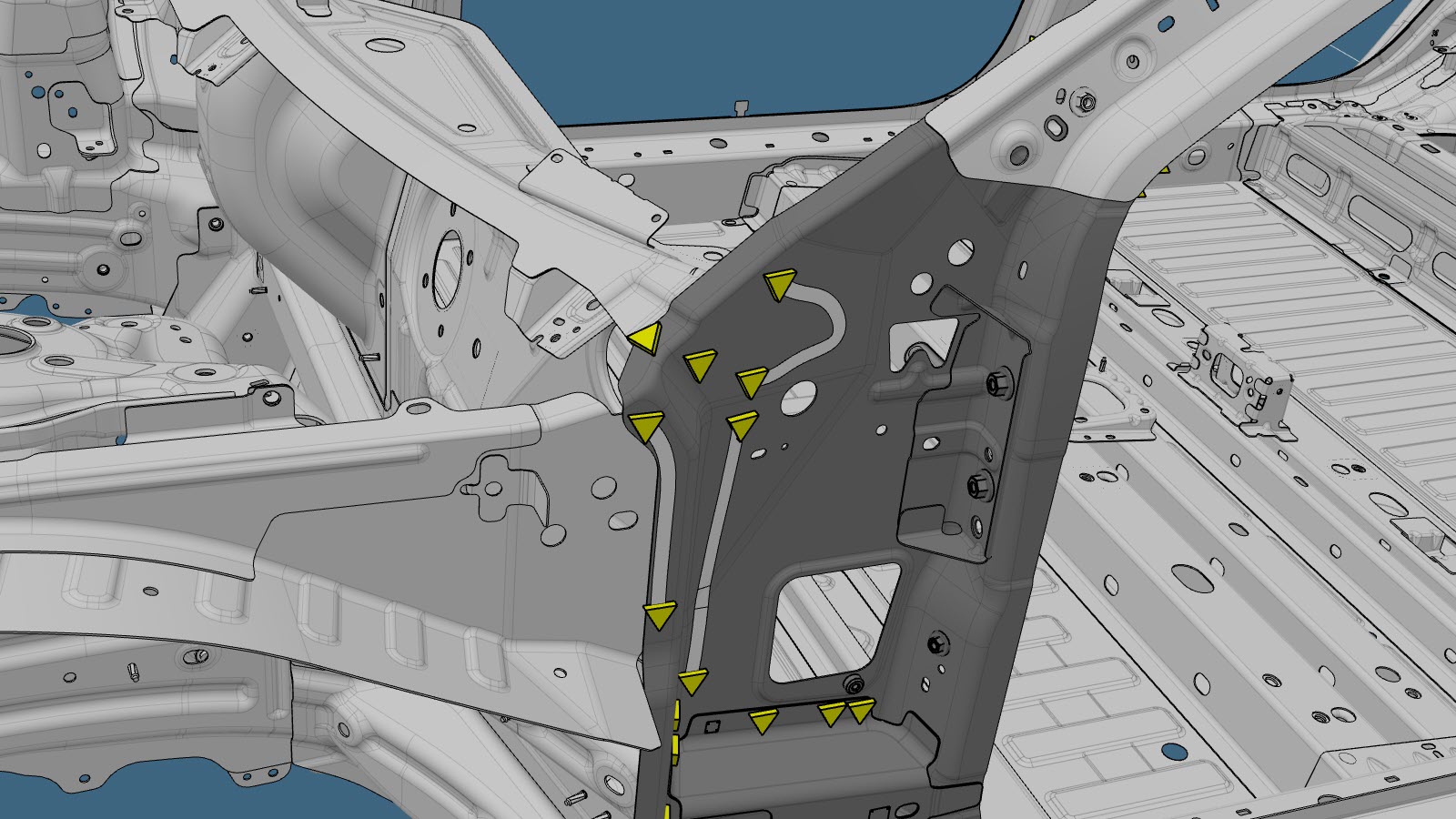

הסירו את הרכיב המקורי.

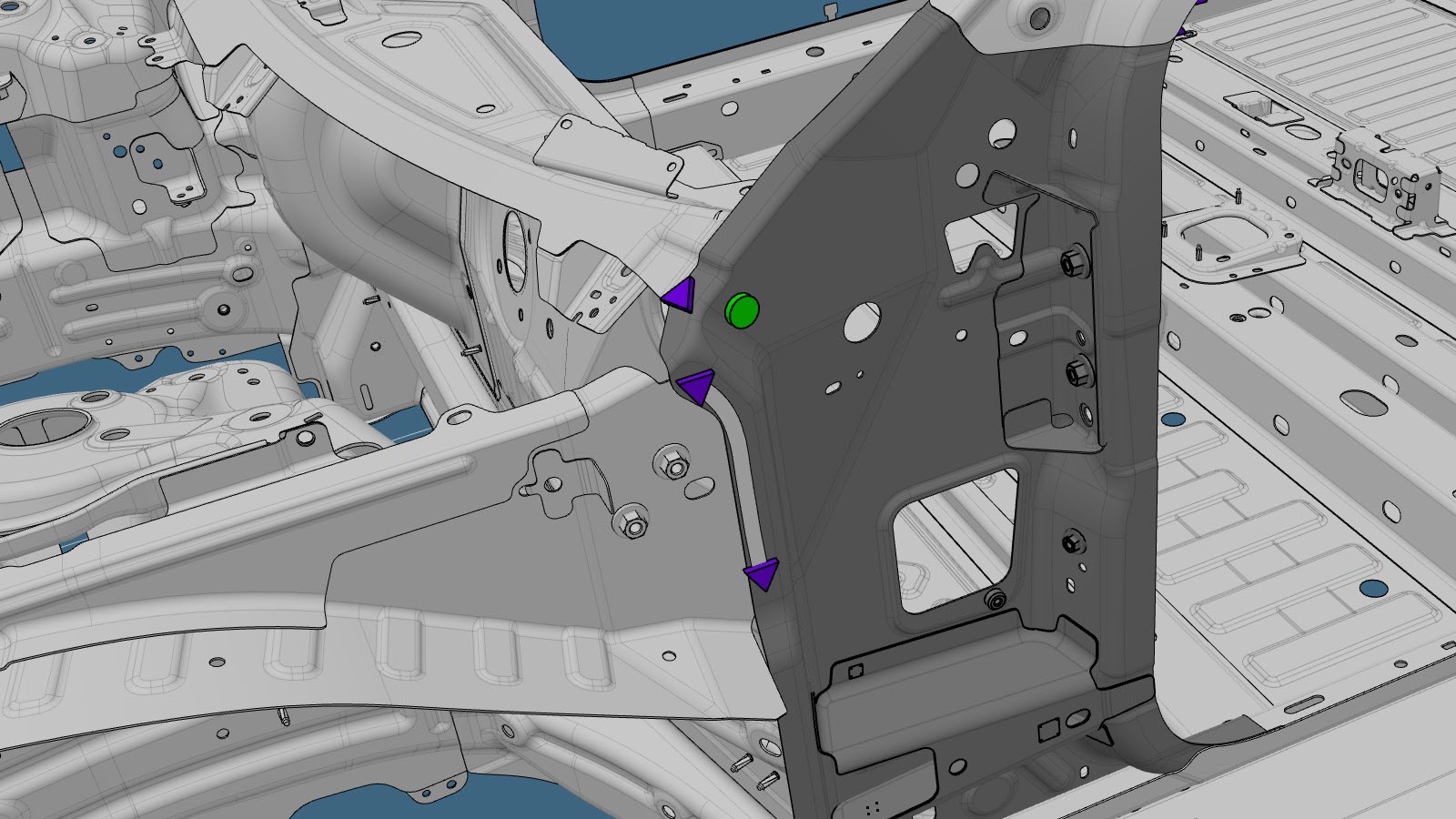

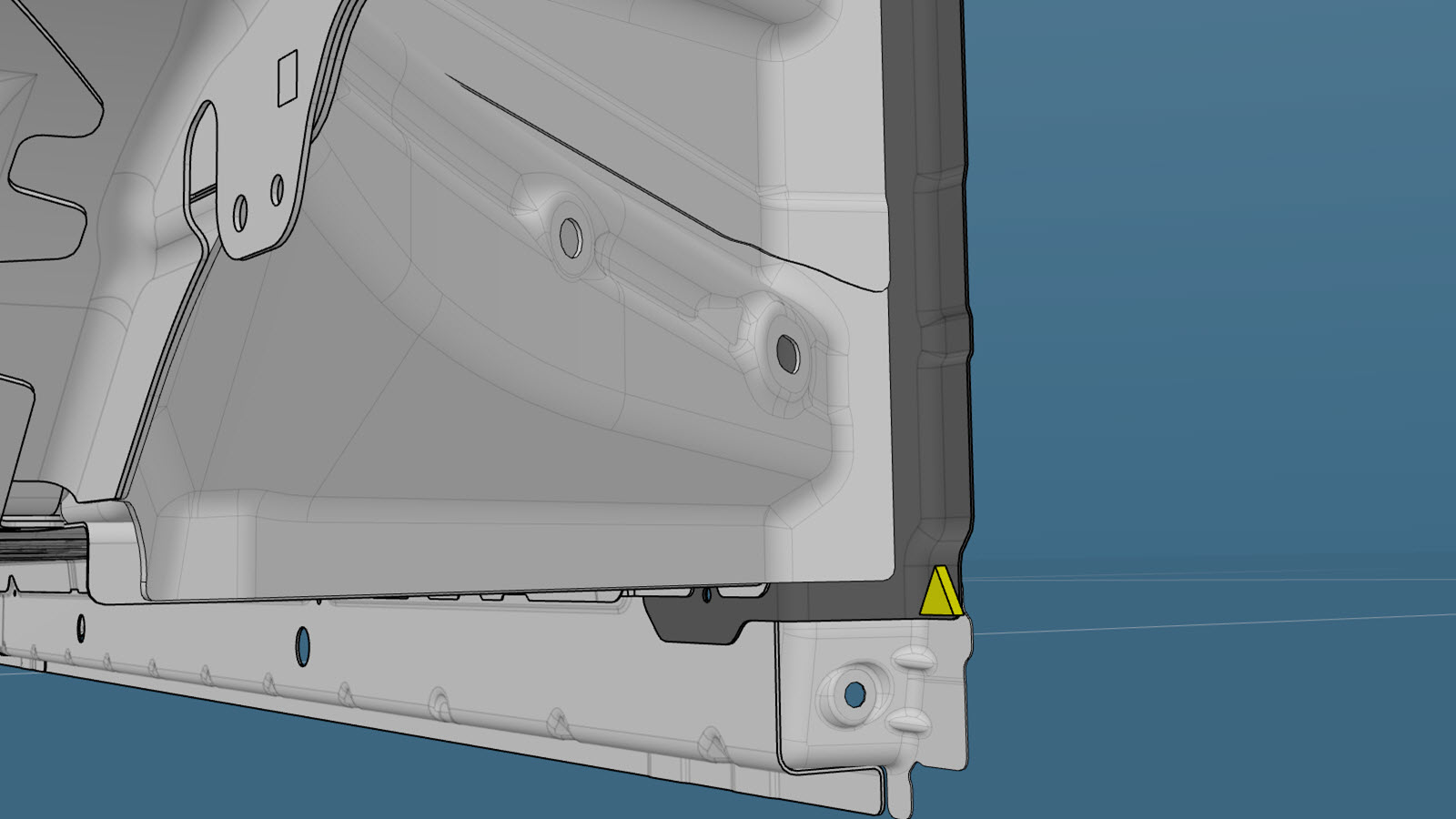

או ריתוכי נקודה של המפעלאו קדחו דרך נקודות הריתוך של המפעלהערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.
-

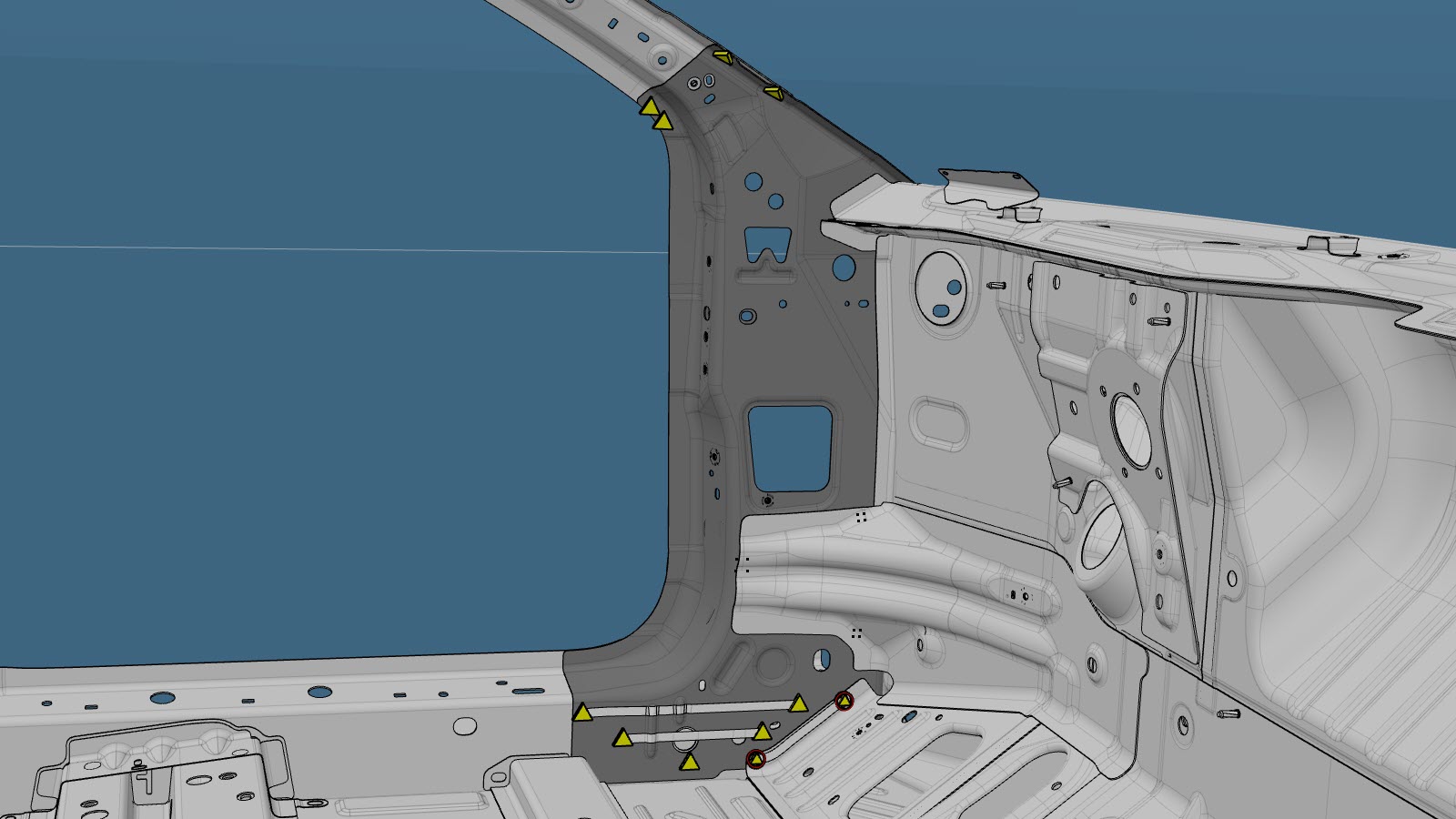

הכינו להתקנה.

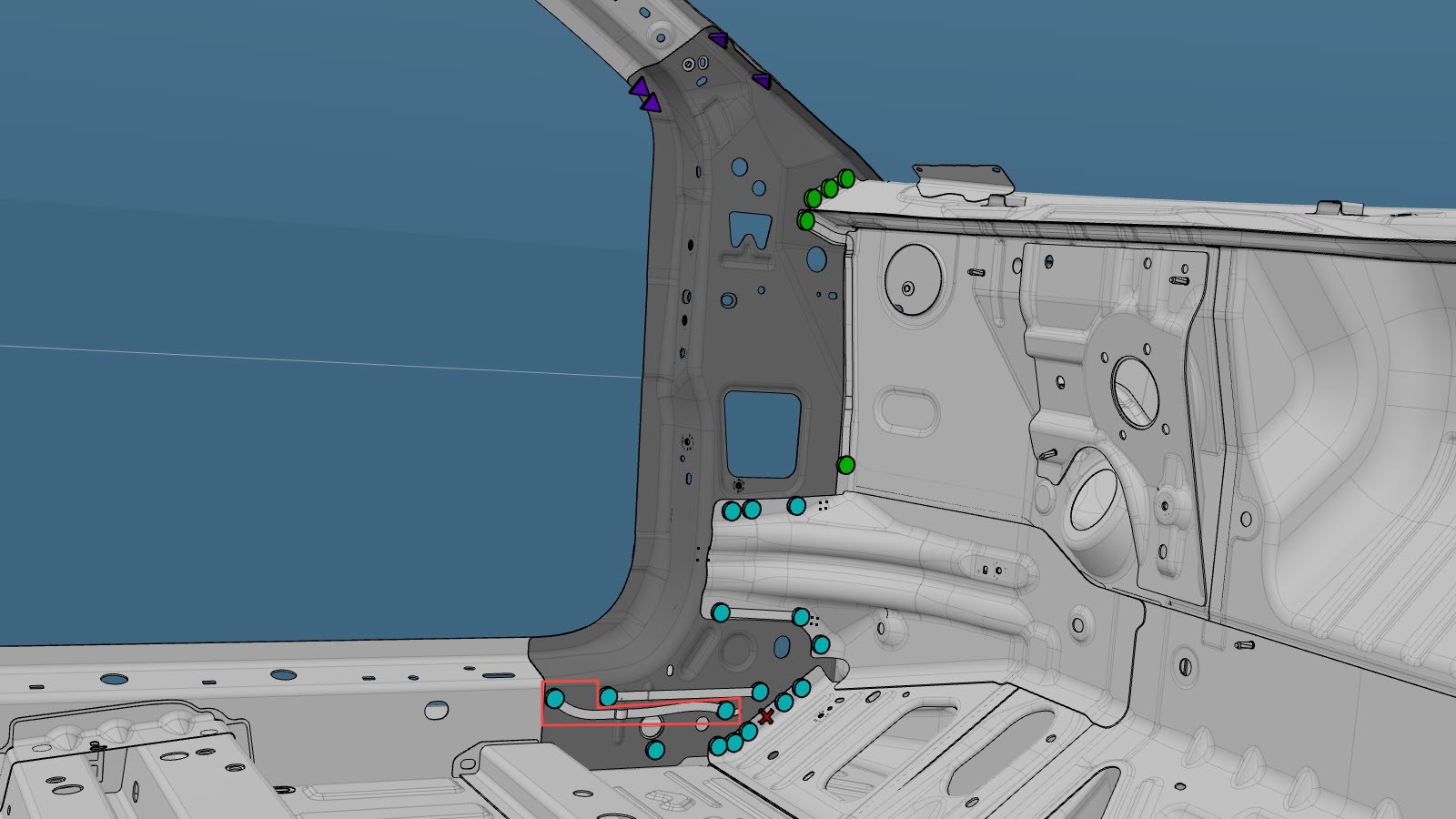

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.הערהכדי להימנע מהתנגשות עם סף הפנימי, החורים עבור המסמרות המודגשים באדום נוצרו מהחלק החיצוני של הרכב, אך המסמרות מותקנות מתוך הרכב.
- או מסמרות נורה מבניות, 6.5 מ"מ
- או מסמרות, 4.8 מ"מ
- או התקנת נקודות ריתוך
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.

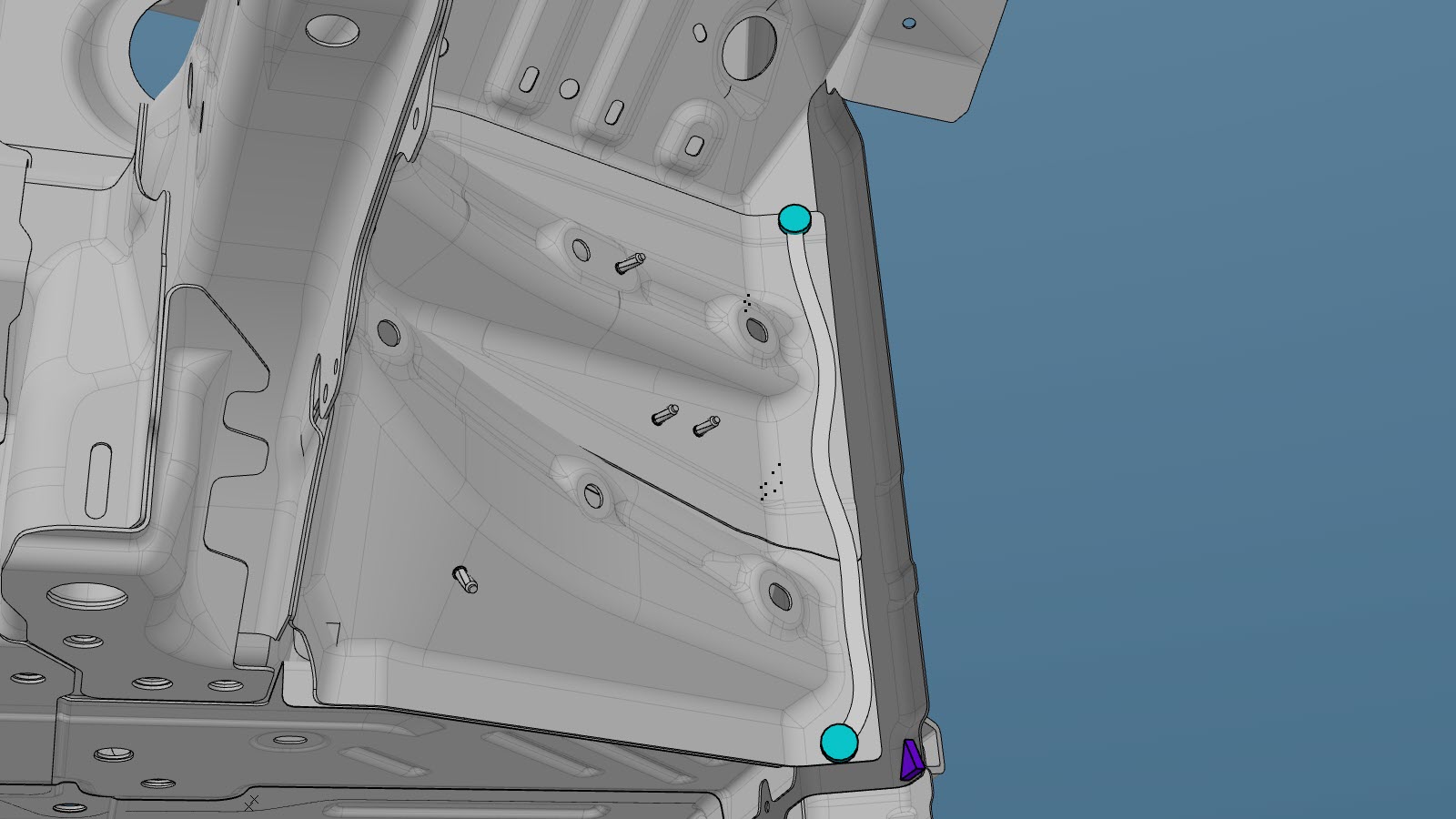

- התקינו את הרכיב או הרכיבים החדשים.
-
בצעו ריתוך נקודת התנגדות.
- או התקנת נקודות ריתוך
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב. - התקנת foam dam.
-
התקינו את ה-סף חיצוני (מקטע קדמי).
-
התקינו את קורת Hinge Pillar (שלם) החדש.
- בצעו את התפעולים הנדרשים לאחר תיקון.
