휠하우스 섹션이 있는 후면 레일(주물)
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

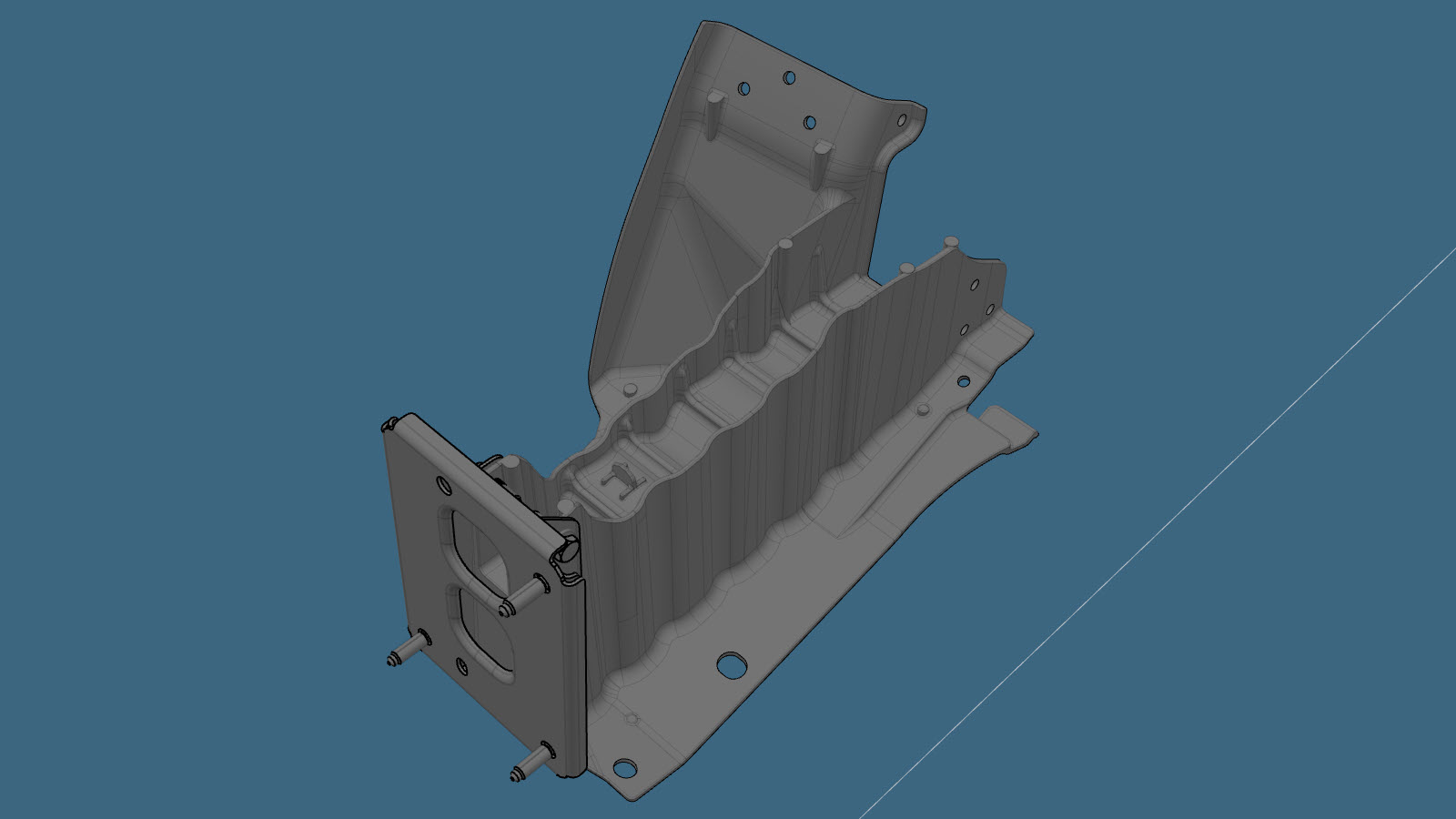

| 1 | ASSEMBLY - REAR RAIL LARGE SECTION CASTING(후면 레일 - 휠하우스 섹션 포함) | |

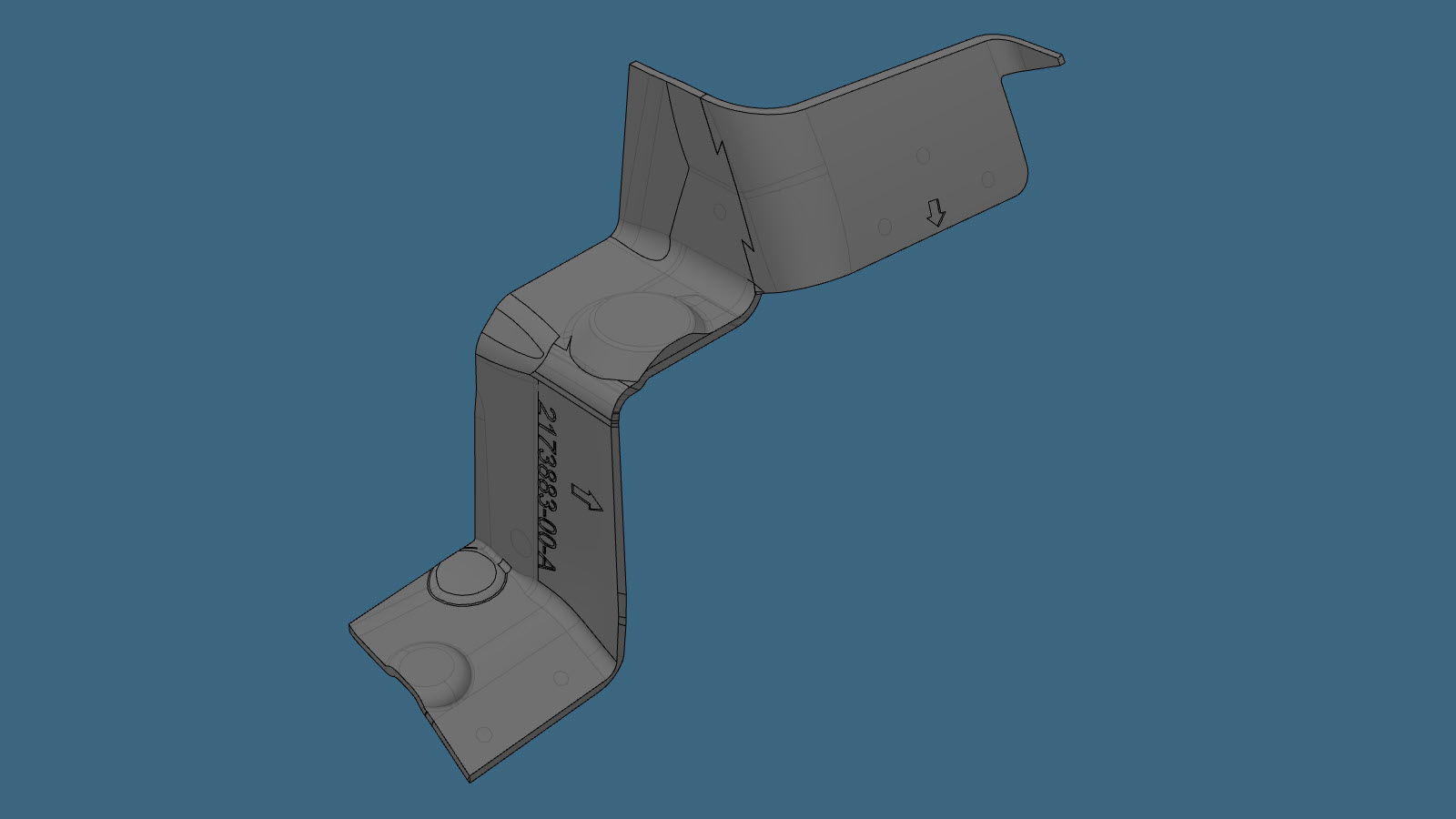

| 1 | Model Y RUB 대형 컷라인 지그 LH |
Tesla 부품 번호 1004969-00-A. |
| 1 | Model Y RUB 대형 컷라인 지그 RH |
Tesla 부품 번호 1004969-00-A. |
| 2 | 고강도 구조용 리벳, 6.5mm | |
| 1 | 구조용 카운터싱크 리벳, 6.5mm | |
| 1 | BUTYL FOIL PATCH 300X150x2MM(부틸 호일 패치) | Tesla 부품 번호 1004969-00-A. |
| 9 | 볼트 , M8-1.25x40,[109],G0110,SM | Tesla 부품 번호 1621075-00-A. |
| 9 | 너트 , HF, M8-1.25,[10],ZNNI,PTM | Tesla 부품 번호 1111537-00-A.2. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

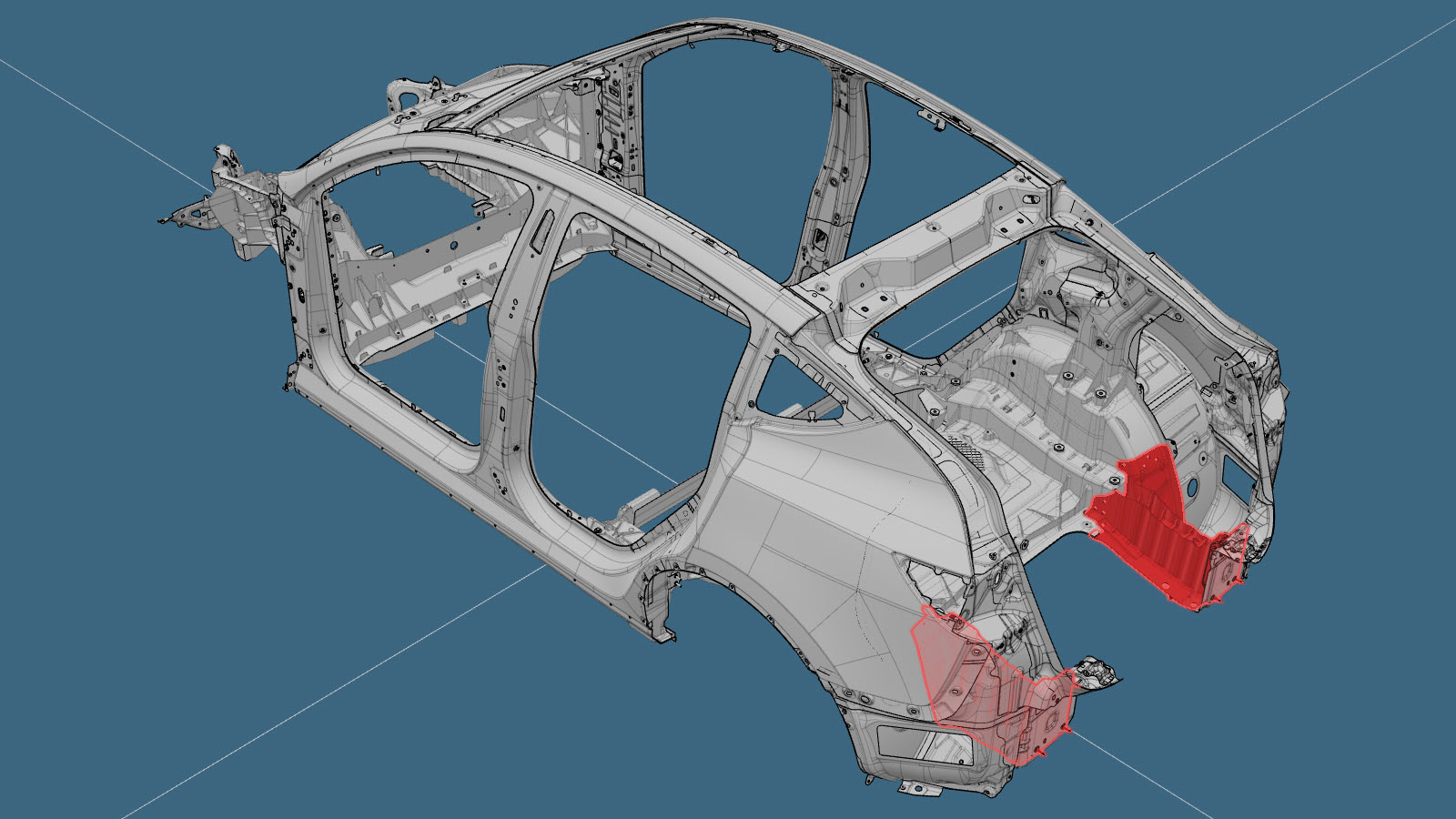

후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 탈거합니다.
-
윙 브래킷(하단)을(를) 탈거합니다.
-
기존 구성품을 탈거합니다.
절단선
-
기존 구성품에 절단선을 표시합니다.

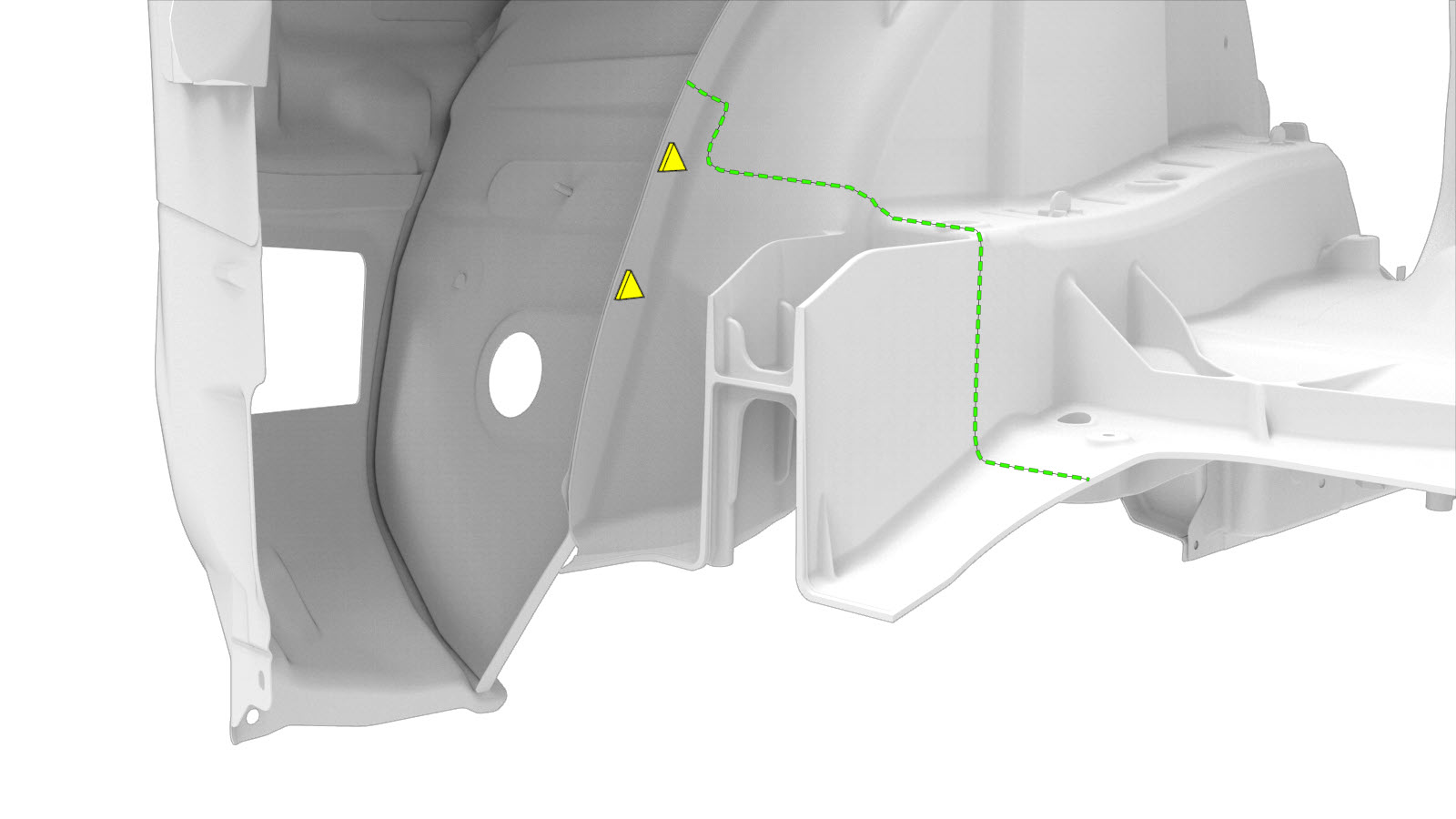

그림과 같이 절단선 지그를 고정한 다음 차량 후면을 향해 절단선을 표시합니다.참고지그를 재사용할 수 있도록 지그를 손상시키지 않도록 합니다.
-
기존 구성품을 탈거합니다.
또는 공장 출고 스폿 용접절단선참고기존 구성품의 표시된 절단선 뒤쪽 가장자리에 최대한 가깝게 잘라냅니다.
-

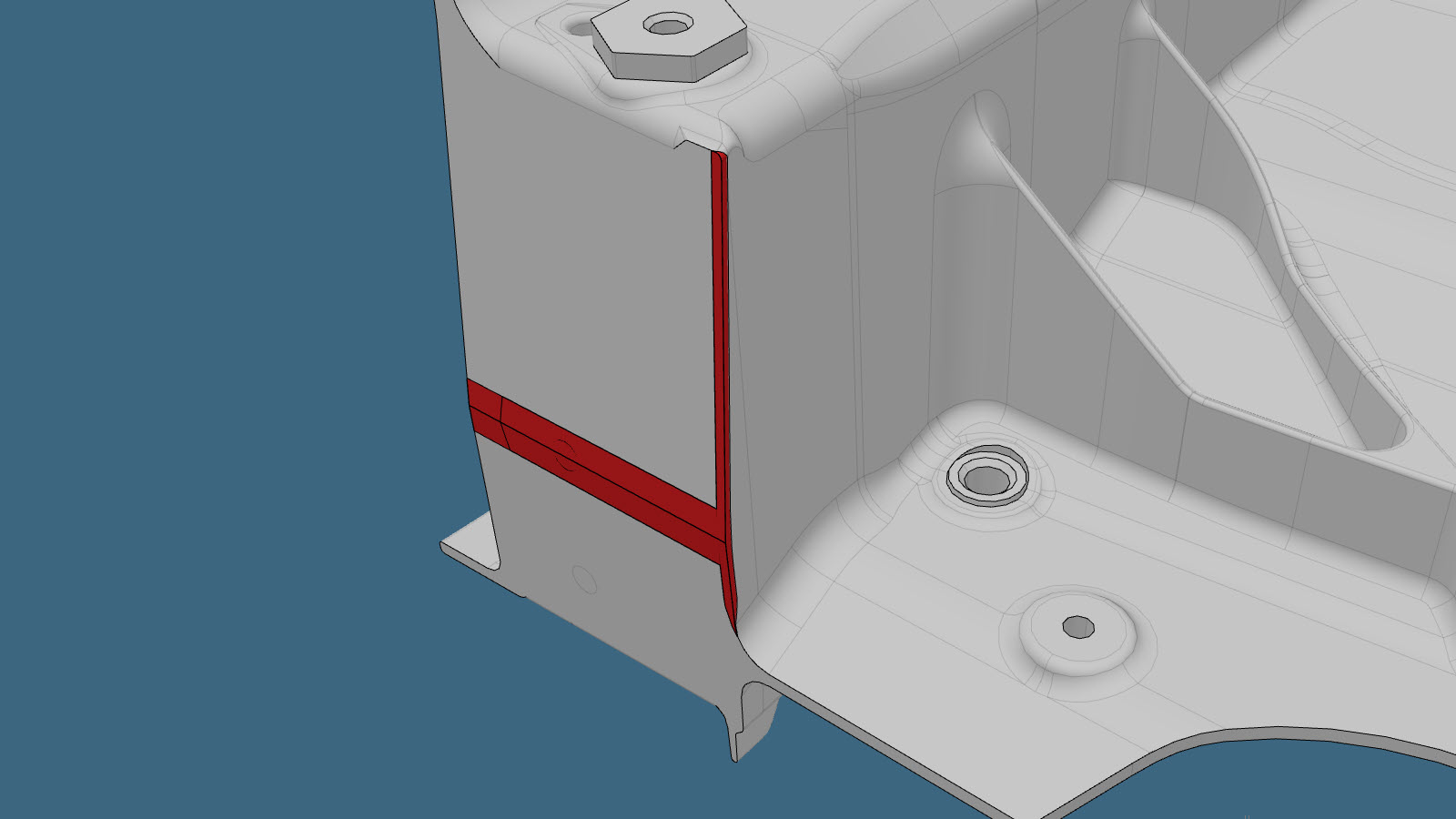

빨간색으로 표시된 부분의 재료를 탈거하여 필요에 따라 기존 구성품을 다듬어 맞춥니다.
연마 작업 중 최소한으로만 재료를 다듬고 모든 모서리가 매끄럽고 적절하게 둥글게 처리되었는지 확인합니다.참고간격은 가능한 한 작게 유지합니다.
-
장착을 준비합니다.
- 또는 고강도 구조용 리벳, 6.5mm
- 또는 구조용 카운터싱크 리벳, 6.5mm
- 또는 볼트
-

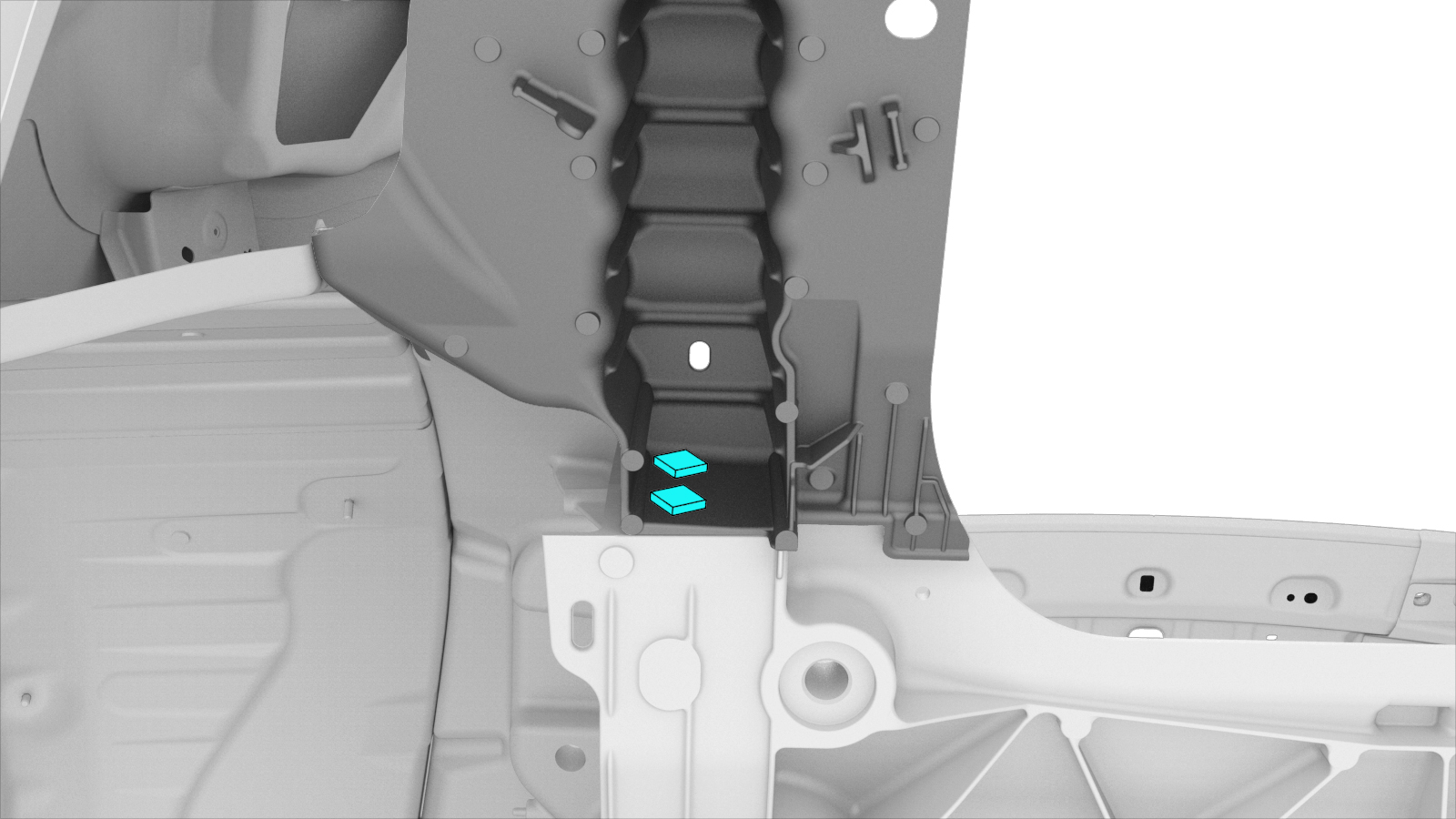

차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
참고구조용 접착제를 사용하여 새 구성품과 기존 구성품 사이의 모든 간격을 메웁니다.
-
새 구성품을 장착합니다.
볼트를 33 Nm 규격 토크로 조입니다.
-
후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 장착합니다.
-
윙 브래킷(하단)을(를) 장착합니다.

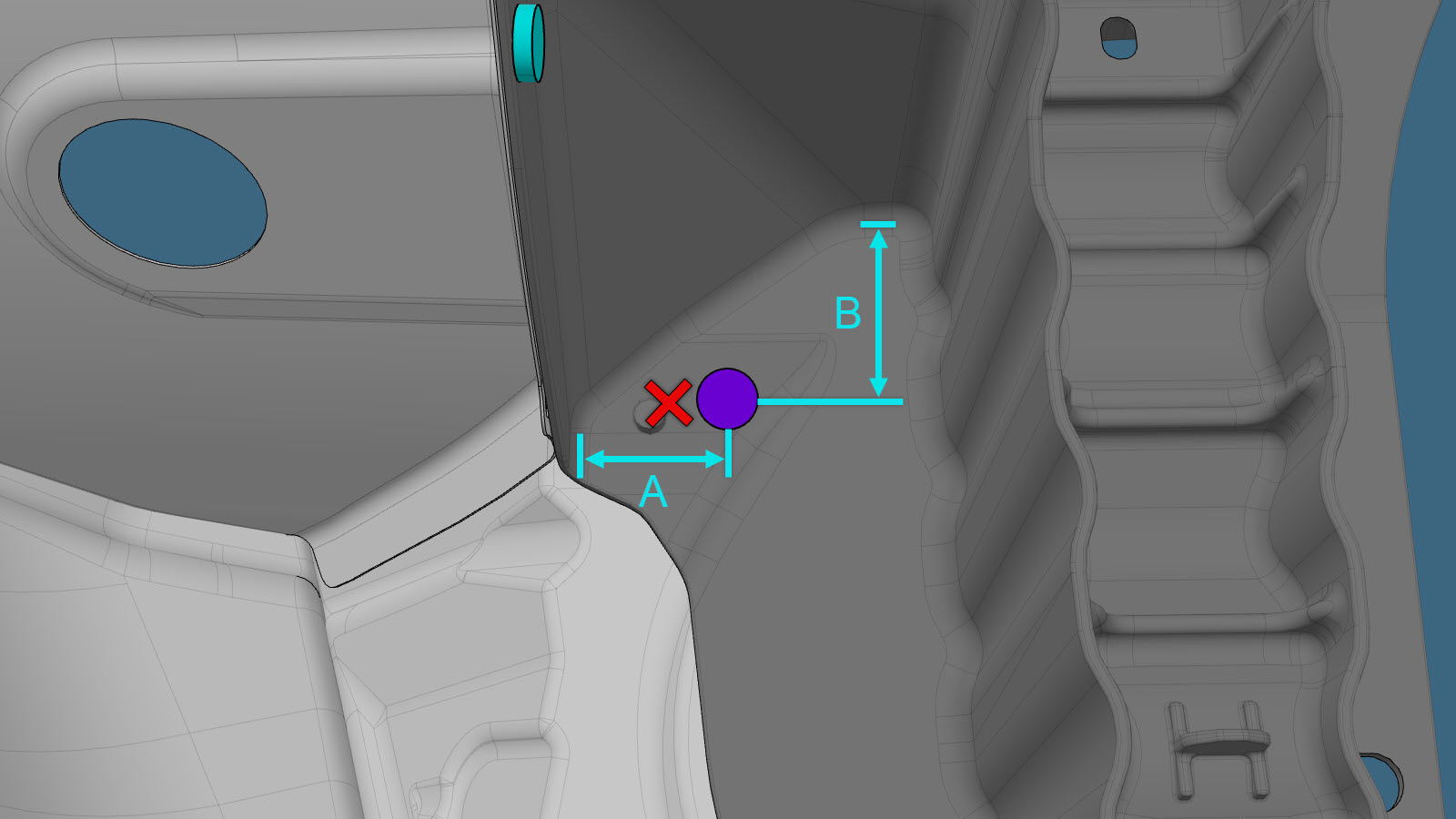

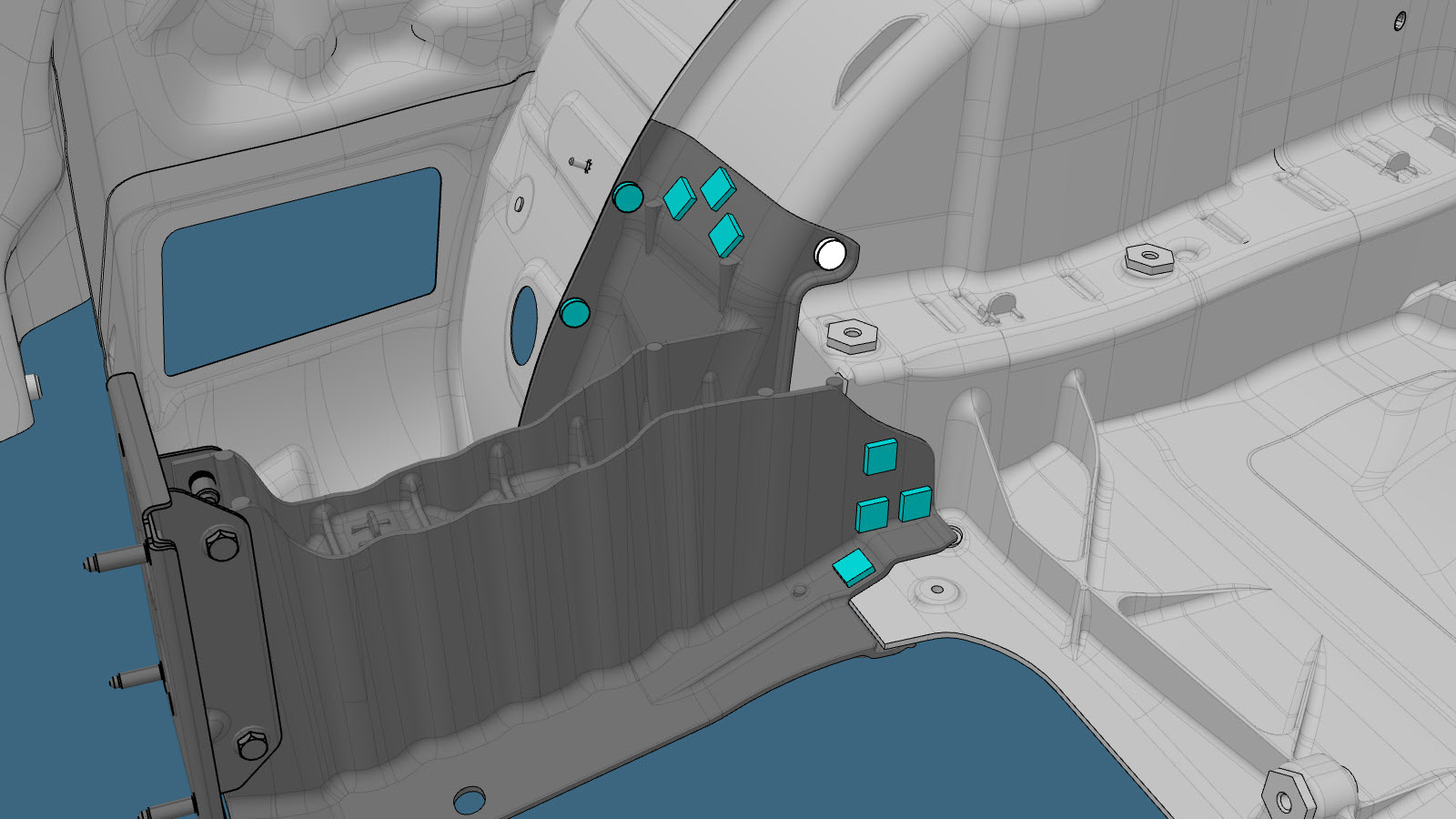

참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
-

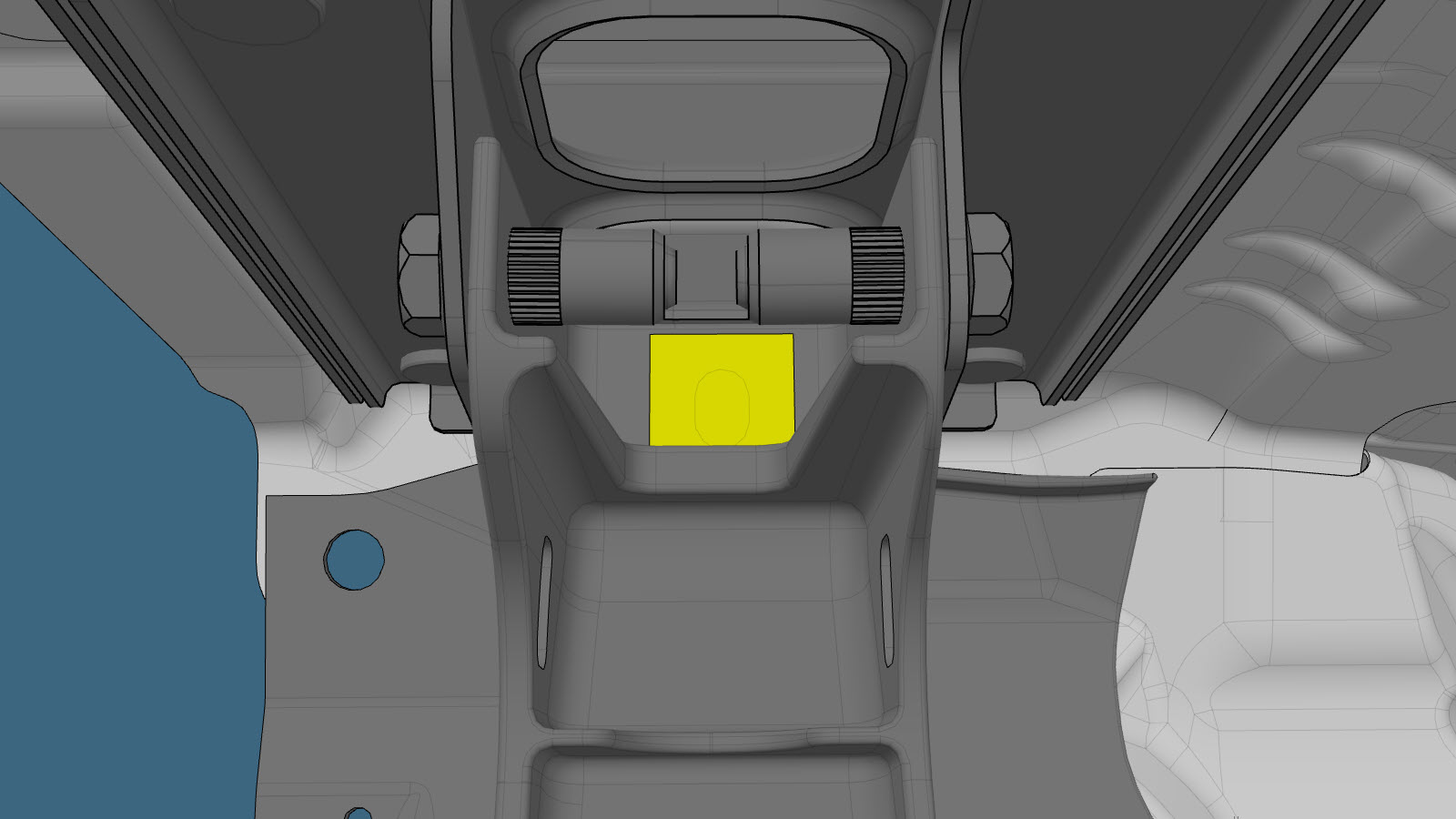

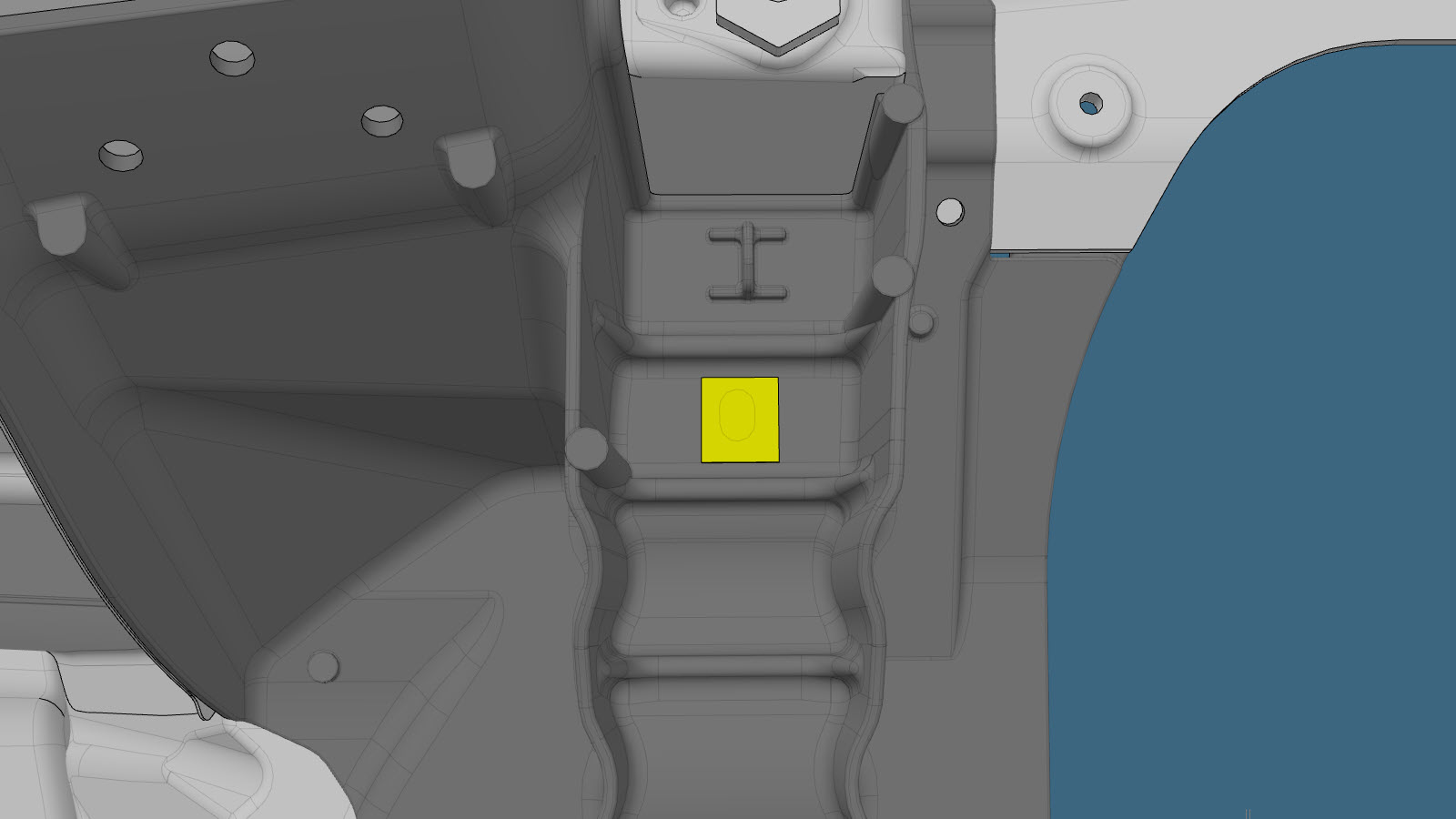

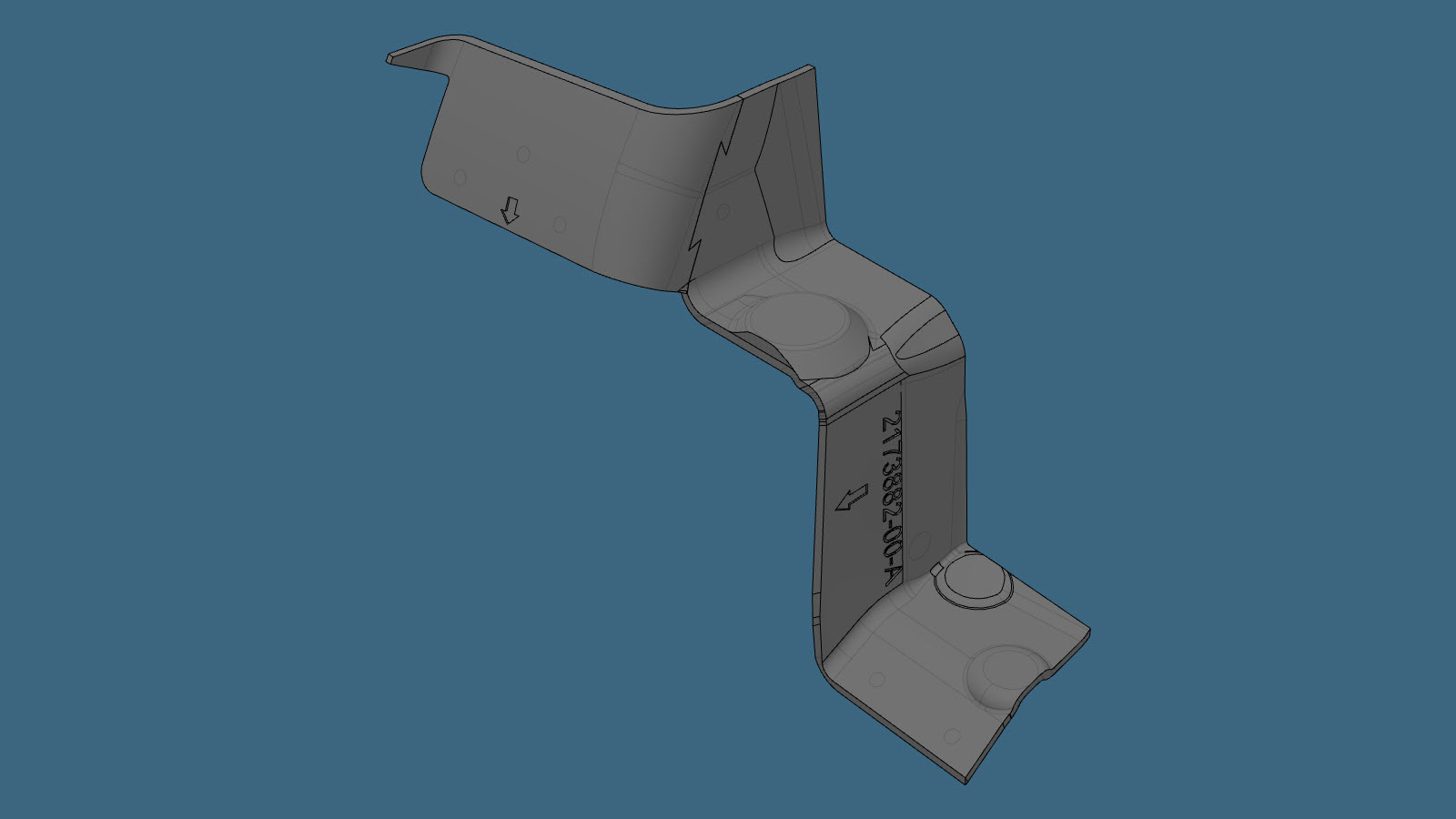

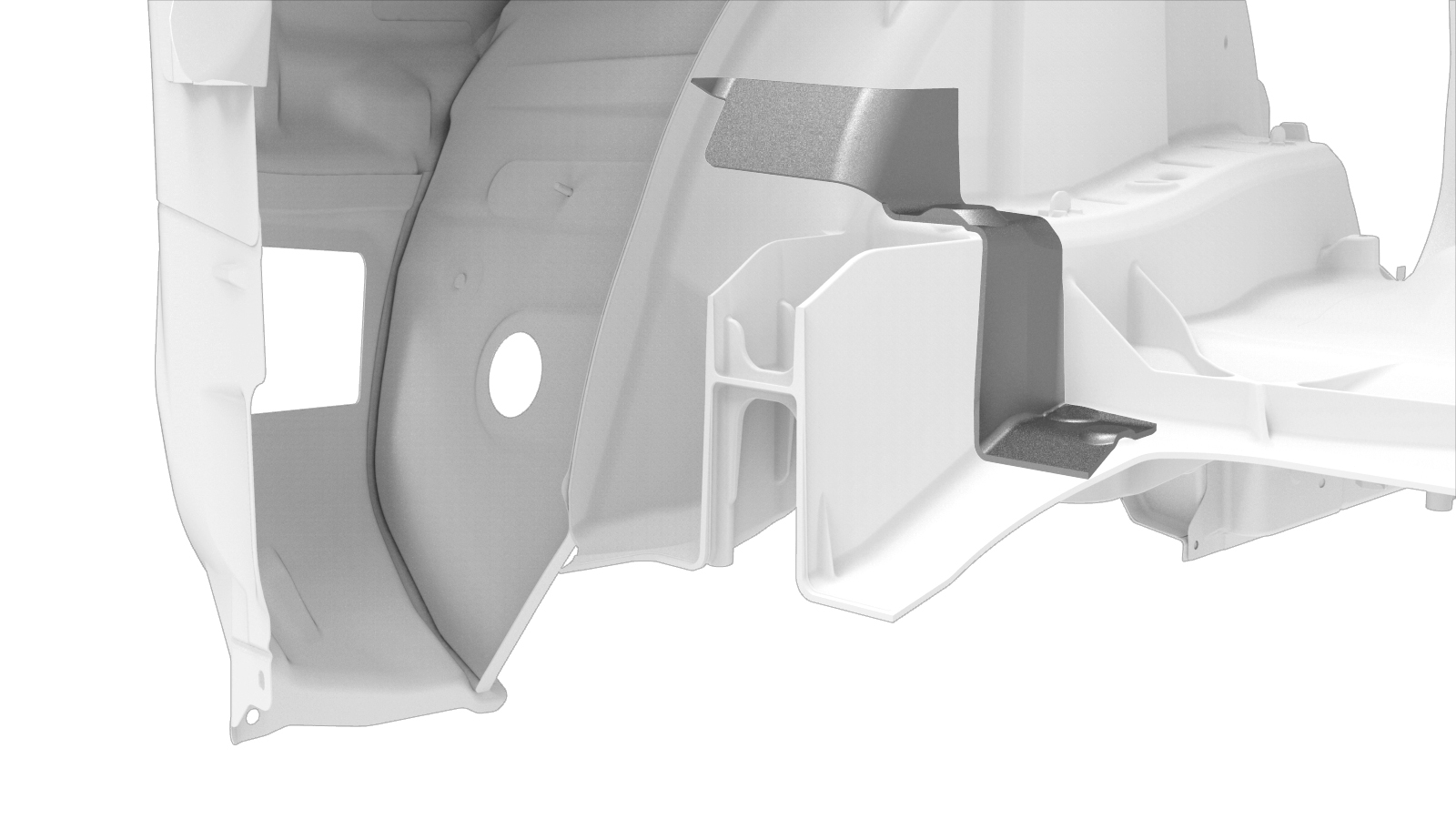

표시된 대로 부틸 호일 패치를 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
