도어 링 내측

부품 목록

수량 설명 이미지/비고
1 MY ASY-DR RING INR(도어 링 내측)

9 구조용 벌브 리벳, 6.5mm
4 고강도 구조용 리벳, 6.5mm
6 플로우 폼 리벳 S18
6 볼트 BOLT & WSHR[FL],M8-1.25x32 Tesla 부품 번호 1119448-00-A.
1 볼트 T2000,M8x1.25-30 Tesla 부품 번호 1637725-00-A.
7 볼트, 별 모양 헤드 BOLT,TEP,M10-1.5x35 Tesla 부품 번호 1618776-00-B.
Informational PurposesAn informational icon, calling your attention
참고
위에 나열된 리벳 수량은 전체 수리를 위한 것입니다. 부분 수리에 필요한 패스너에 대해서는 도어 링 내측 부분 설명를 참조하세요.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

도어 링 내측 부분 설명

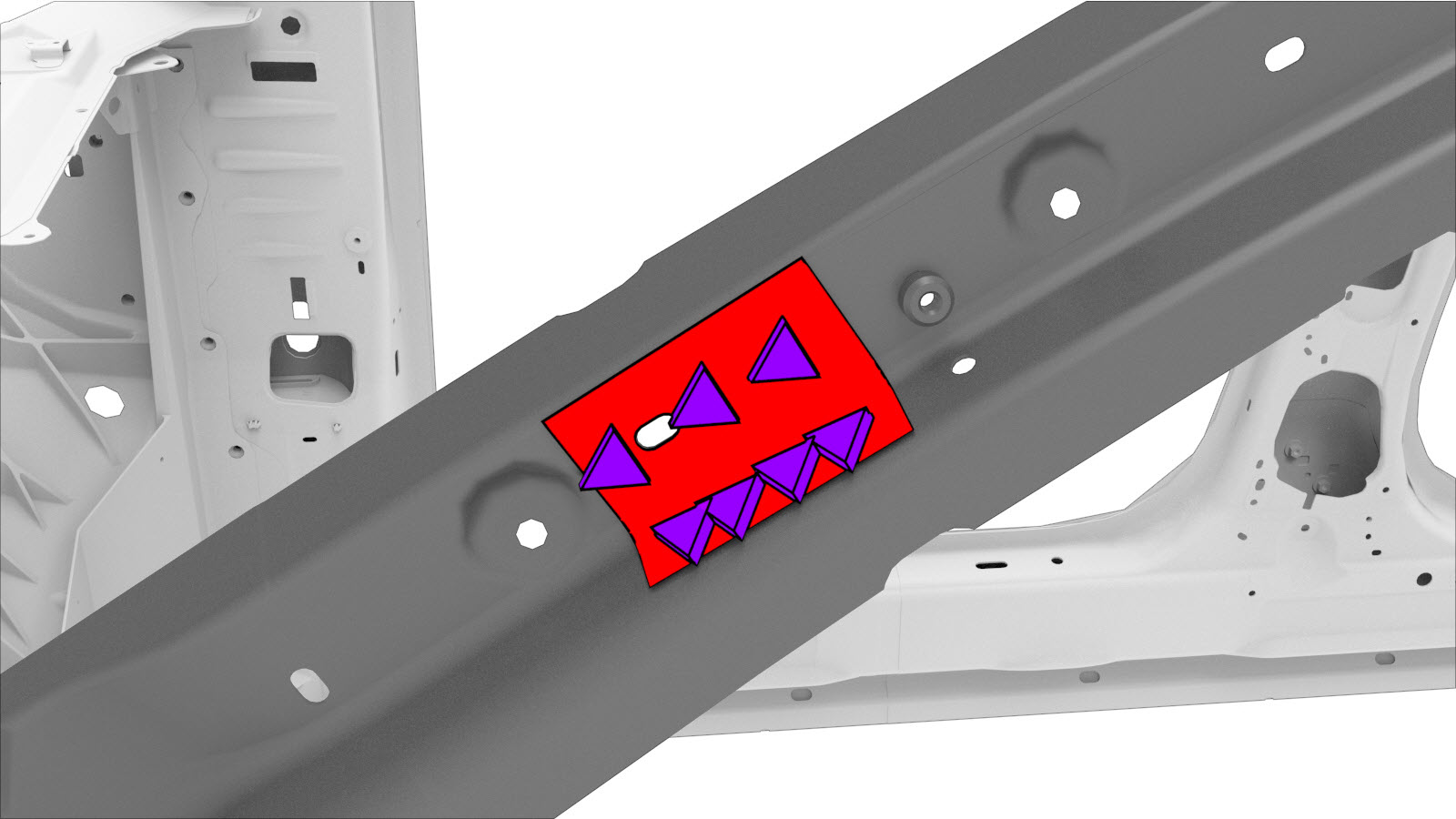

도어 링 내측, 서브어셈블리 및 서부 어셈블리 구획 분할
도어 링 내측(아래에 표시됨)은 단일 부품이며 단일 수리로 교체할 수 있습니다. 또는 전체 도어 링 내측을 교체하는 대신 이 문서에서 설명된 절단선을 사용하여 도어 링 내측 서비스 부품의 일정 부분을 이용해 도어 링 내측의 영역을 교체할 수 있습니다.

도어 링 내측(전체) 도어 링 내측 부분



도어 링 내측 부분 설명

A필러 부분

절단선

참조선/참조점

  • A = 62 mm.
  • B = 105 mm.
  • E = 206 mm.
  • F = 138 mm.
Informational PurposesAn informational icon, calling your attention
참고
보강 플레이트를 만듭니다. 80mm 너비이며, 표시된 대로 장착합니다.

힌지 필러에서 A필러로 이어지는 절단선

A필러에서 B필러로 이어지는 절단선

힌지 필러에서 A필러로 이어지는 보강재 플레이트

A필러에서 B필러로 이어지는 보강재 플레이트

힌지 필러 부분

절단선

참조선/참조점

  • A = 62 mm.
  • B = 105 mm.
  • C = 497 mm.
  • D = 253 mm.
Informational PurposesAn informational icon, calling your attention
참고
보강 플레이트를 만들어 장착합니다. 이며, 표시된 대로 장착합니다.
Informational PurposesAn informational icon, calling your attention
참고
각 보강 플레이트는 80mm 너비여야 합니다.

힌지 필러에서 A필러로 이어지는 절단선

힌지 필러에서 실로 이어지는 절단선

힌지 필러에서 A필러로 이어지는 보강재 플레이트

힌지 필러에서 실로 이어지는 보강재 플레이트

B필러 부분

절단선

참조선/참조점

  • E = 206 mm.
  • F = 138 mm.
  • G = 368 mm.
  • H = 338 mm.
Informational PurposesAn informational icon, calling your attention
참고
보강 플레이트를 만듭니다. 80mm 너비이며, 표시된 대로 장착합니다.

A필러에서 B필러로 이어지는 절단선

B필러에서 실로 이어지는 절단선

A필러에서 B필러로 이어지는 보강재 플레이트

실에서 B필러로 이어지는 보강재 플레이트

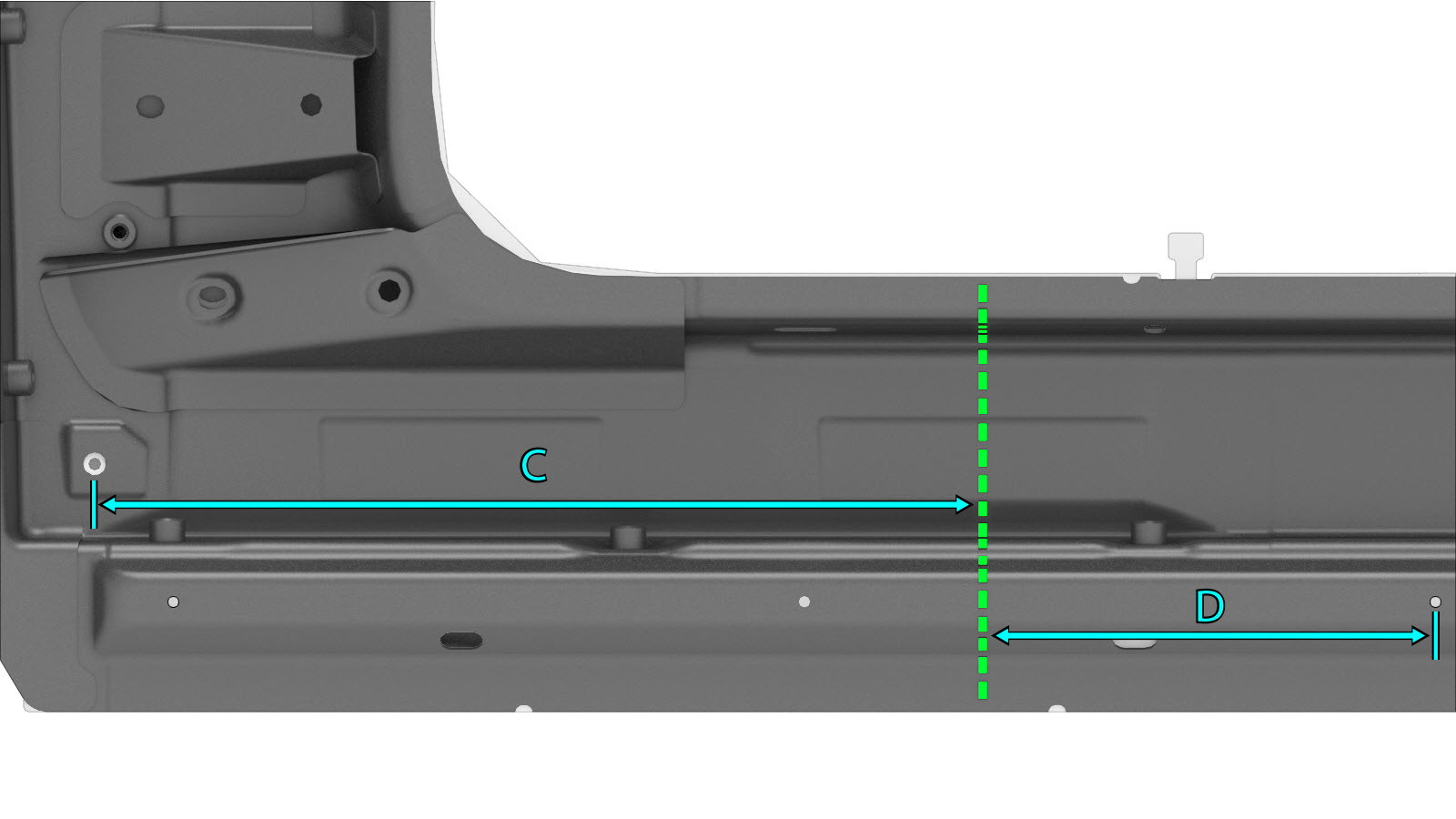

실 부분

절단선

참조선/참조점

  • C = 497 mm.
  • D = 253 mm.
  • G = 368 mm.
  • H = 338 mm.
Informational PurposesAn informational icon, calling your attention
참고
보강 플레이트를 만들어 장착합니다. 이며, 표시된 대로 장착합니다.
Informational PurposesAn informational icon, calling your attention
참고
각 보강 플레이트는 80mm 너비여야 합니다.

힌지 필러에서 실로 이어지는 절단선

실에서 B필러로 이어지는 절단선

힌지 필러에서 실로 이어지는 보강재 플레이트

실에서 B필러로 이어지는 보강재 플레이트

수리 절차

  1. 도어 링 외측의 필요한 부분을 탈거합니다.
  2. 힌지 필러, 실 또는 B필러 부분 수리만 해당: 사이드 실 인서트을(를) 탈거합니다.
  3. 도어 링 내측의 한 부분을 교체하는 경우: 도어 링 내측 부분 설명에 설명된 부분 절단선 위치에 따라 해당 도어 링 내측에 표시합니다.
  4. 기존 구성품을 탈거합니다.

    또는 공장 출고 스폿 용접

    볼트
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색으로 표시된 볼트가 모든 차량에 있는 것이 아닐 수 있습니다.

    또는 볼트, 별 모양 헤드

    Informational PurposesAn informational icon, calling your attention
    참고
    이후 단계에서 다시 장착하기 위해 볼트를 고정합니다.
  5. 부분 수리만을 위한 경우: 뒷받침판 또는 보강 플레이트를 만들되 방법은 도어 링 내측 부분 설명의 설명을 따릅니다.
  6. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.

    또는 설치 스폿 용접

    또는 고강도 구조용 리벳, 6.5mm

    또는 구조용 벌브 리벳, 6.5mm

    또는 플로우 폼 리벳, S18

    볼트
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 원으로 표시된 볼트는 원래 구성품에 있었던 경우에만 교체합니다.

    또는 볼트, 별 모양 헤드

  7. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  8. 부분 수리만을 위한 경우: 보강 플레이트를 설치하되 방법은 도어 링 내측 부분 설명의 설명을 따릅니다.
  9. 새 구성품을 장착합니다.
    다음과 같이 볼트를 토크로 조입니다.
  10. 저항 스폿 용접을 수행합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
  11. 힌지 필러, 실 또는 B필러 부분 수리만 해당: 사이드 실 인서트을(를) 장착합니다.
  12. 도어 링 외측의 필요한 부분을 장착합니다.
  13. 필요한 수리 후 작업을 수행합니다.
