도그레그 하단

수리 정보

  • 이 문서의 도그레그 하단 부분 설명 부분에서 참조된 절단선이 사용되는 경우 도그레그 하단은 개별 부분으로 또는 부분 조합으로 교체할 수 있습니다.
  • 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
  • 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

도그레그 하단 부분 설명



도그레그 하단 구획 분할

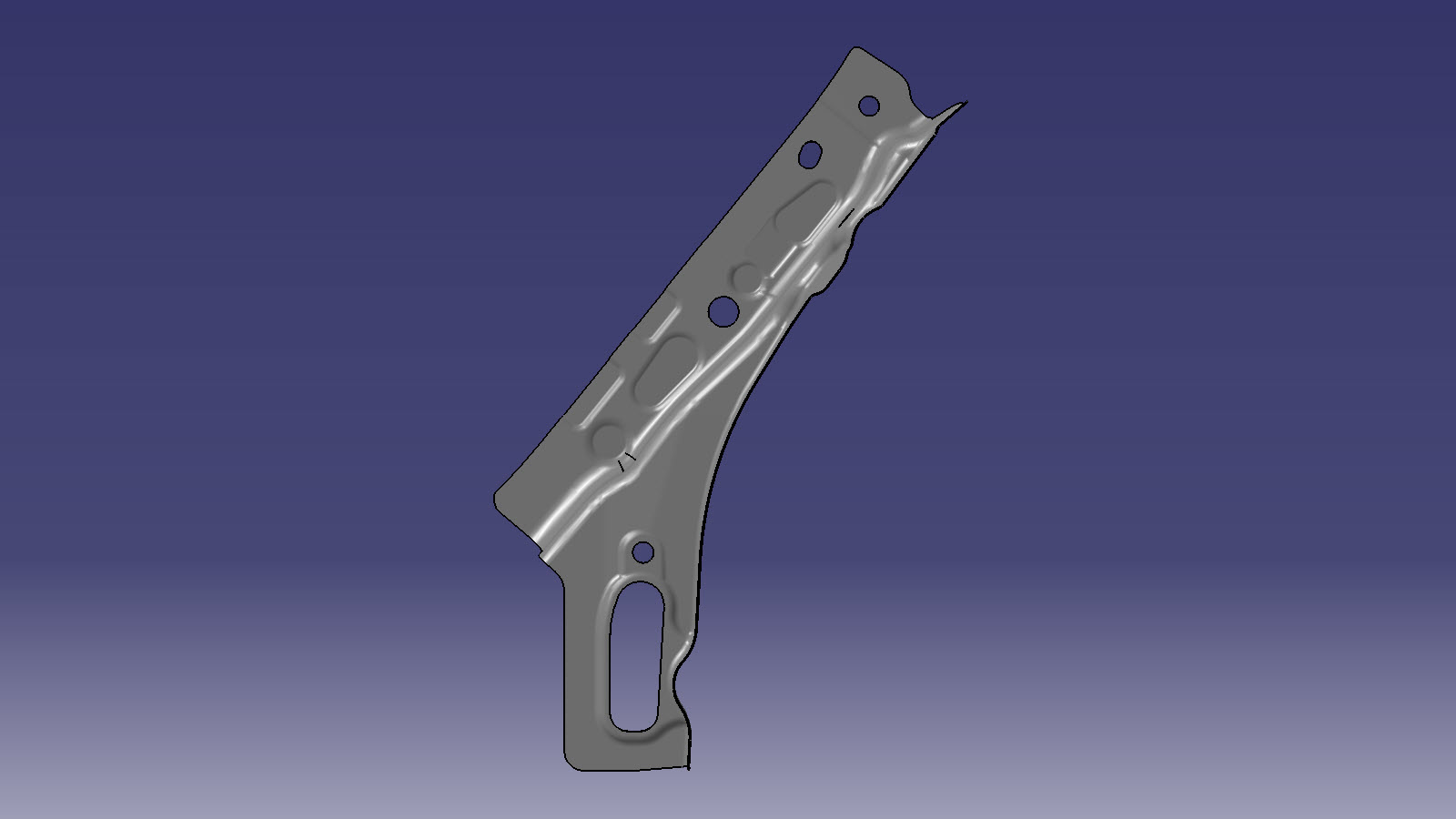

도그레그 하단(아래에 표시됨)은 단일 구성품이며 단일 수리로 교체할 수 있습니다.

또는 전체 도그레그 하단을 교체하는 대신 이 문서에서 설명된 절단선을 사용하여 도그레그 하단 부분을 이용해 도그레그 하단의 영역을 교체할 수 있습니다.

도어 링 외측 부분 설명

도그레그 부분

절단선

참조선/참조점

  • A = 74 mm
  • B = 107 mm
구조용 벌브 리벳, 6.5mm
Informational PurposesAn informational icon, calling your attention
참고
뒷받침판을 만듭니다. 75mm 너비이며, 표시된 대로 장착합니다.

수리 절차

  1. 차체 측면 외측의 필요한 부분을 탈거하여 교체할 대상 부품을 노출시킵니다.
  2. 기존 구성품을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    도그레그 하단의 한 부분을 교체하는 경우: 교체하는 부분과 패스너만 탈거합니다.

    또는 공장 출고 SPR

    또는 공장 출고 스폿 용접

  3. 장착을 준비합니다.

    또는 설치 스폿 용접

    또는 구조용 벌브 리벳, 6.5mm

    또는 플로우 폼 리벳, S38

  4. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  5. 새 구성품을 장착합니다.
  6. 저항 스폿 용접을 수행합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
  7. 탈거했던 차체 측면 외측의 부분을 장착하여 교체할 부품을 노출시킵니다.
  8. 패스너를 표시된 대로 장착합니다.

    또는 플로우 폼 리벳, S38

  9. 필요한 수리 후 작업을 수행합니다.
