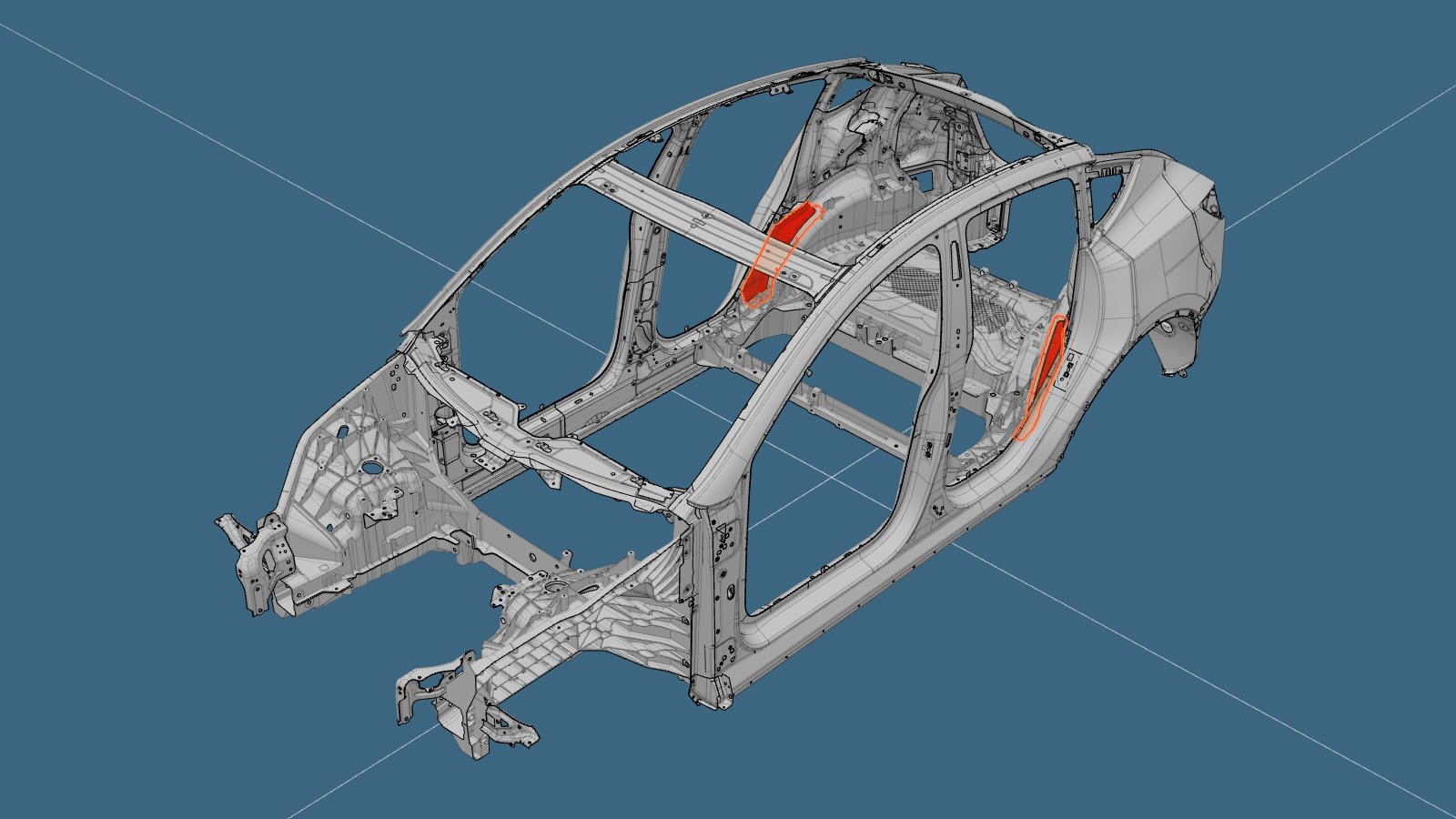

휠하우스 내측(전면부)(2024년 9월 22일까지 제조된 차량)

수리 절차

  1. 휠하우스 익스텐션(전면)을(를) 탈거합니다.

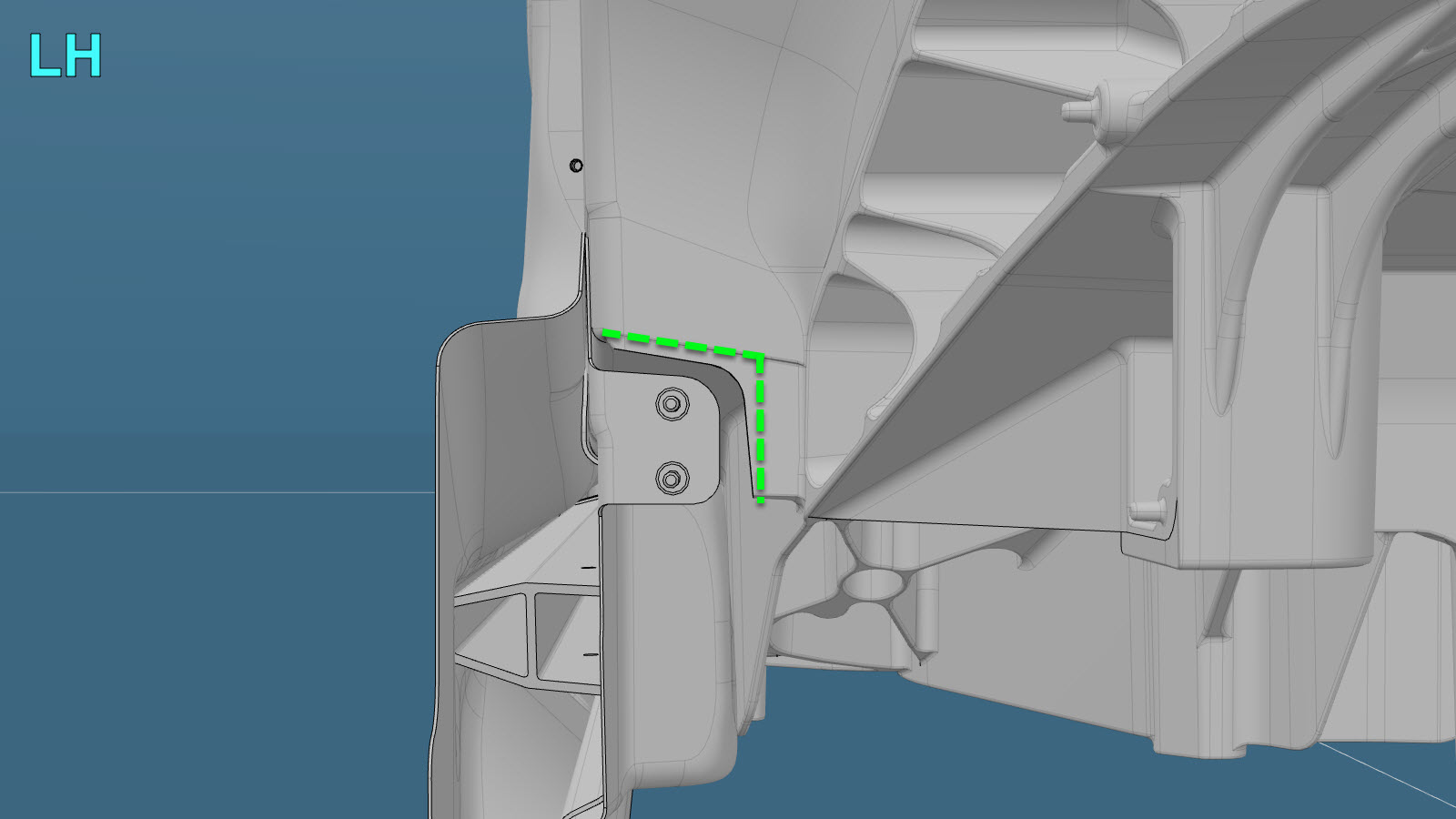

  2. 기존 구성품을 탈거합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    새 구성품을 장착하는 데 필요한 양의 재료만 잘라냅니다. 과도한 재료를 제거하면 새 구성품 근처의 수리 부위가 약해질 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    정비 부품을 주물 후면 차체 하부에서 자재를 탈거하기 위한 참고 자료로 사용합니다. 정비 부품이 수리 영역에 맞을 때까지 필요에 따라 대부분을 절단합니다.
    • 절단선

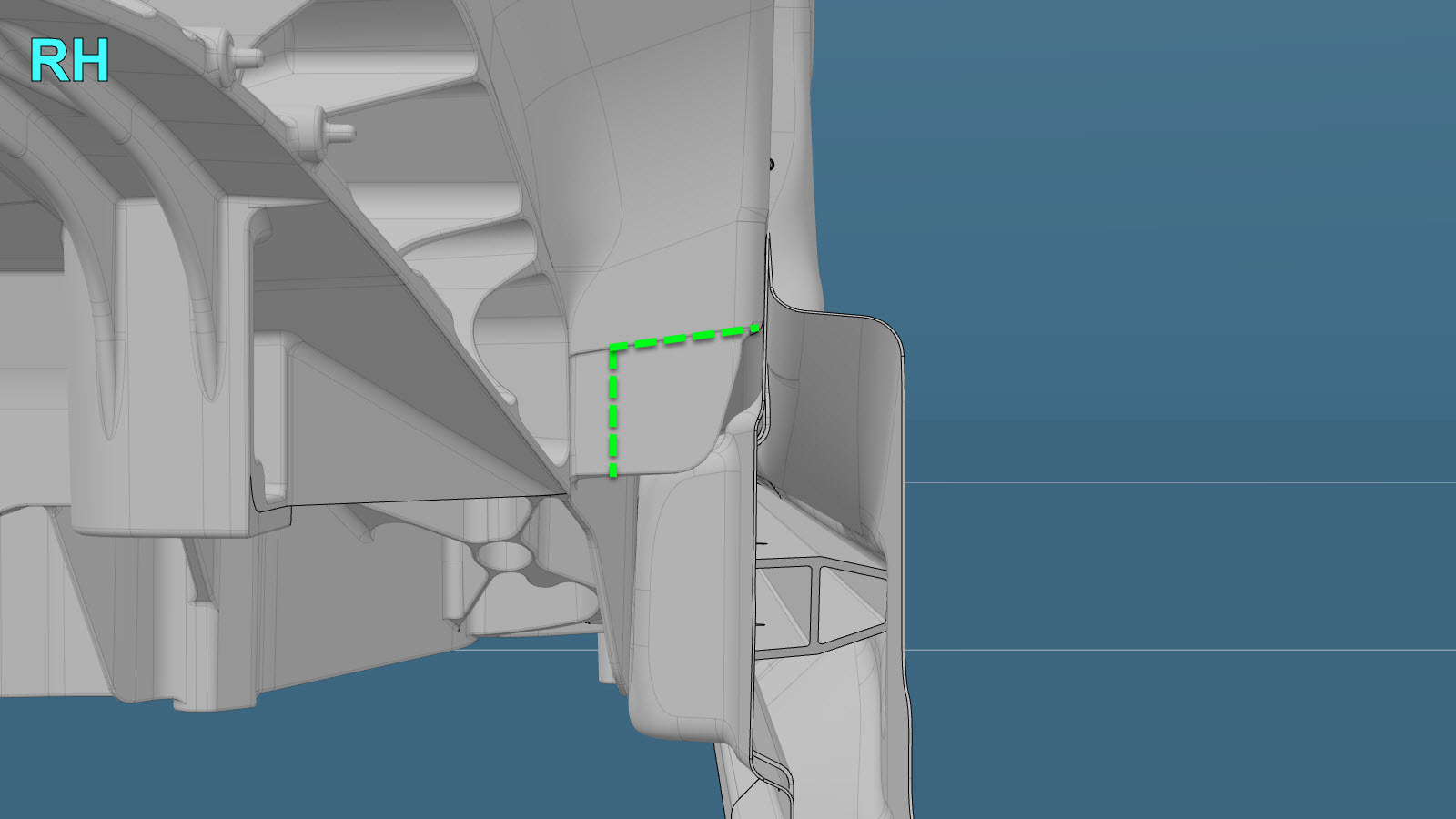

  3. 기존 구성품을 탈거합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    새 구성품을 장착하는 데 필요한 양의 재료만 잘라냅니다. 과도한 재료를 제거하면 새 구성품 근처의 수리 부위가 약해질 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    정비 부품을 주물 후면 차체 하부에서 자재를 탈거하기 위한 참고 자료로 사용합니다. 정비 부품이 수리 영역에 맞을 때까지 필요에 따라 대부분을 절단합니다.
    • 절단선

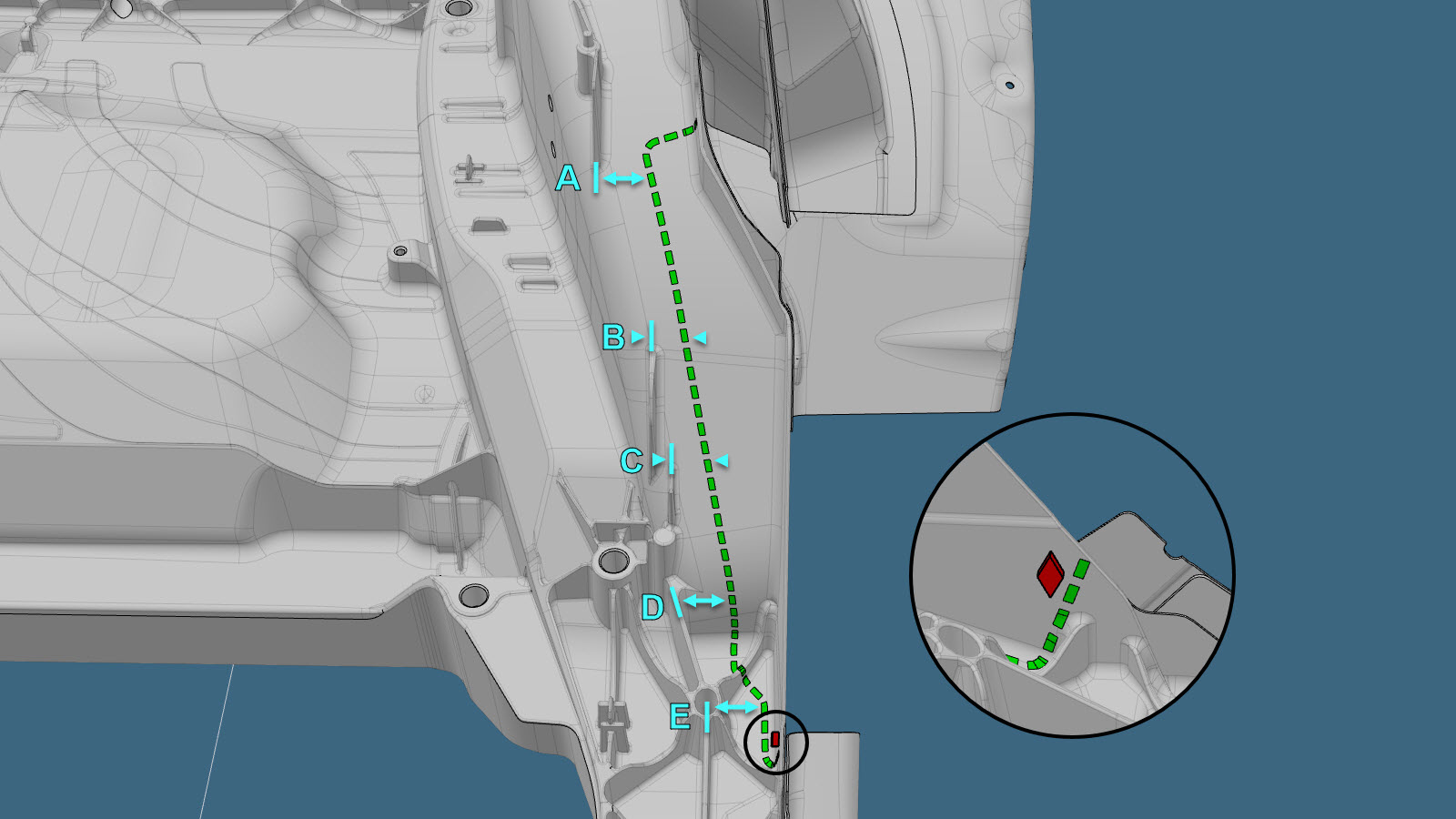

  4. 기존 구성품을 탈거합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    표시된 측정값은 수리 부위의 외부 경계(최대 크기)를 나타내며, 더 작은 수리 부위가 절단될 수 있습니다. 이 부위 이상으로 손상이 확대된 경우 Tesla 사고 수리 센터에 문의하여 지원을 요청하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    새 구성품을 장착하는 데 필요한 양의 재료만 잘라냅니다. 과도한 재료를 제거하면 새 구성품 근처의 수리 부위가 약해질 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    정비 부품을 주물 후면 차체 하부에서 자재를 탈거하기 위한 참고 자료로 사용합니다. 정비 부품이 수리 영역에 맞을 때까지 필요에 따라 대부분을 절단합니다.
    • 참조선/참조점
    • 절단선 A = 36mm B = 26mm C = 28mm D = 45mm E = 44mm
    • 또는 공장 출고 SPR

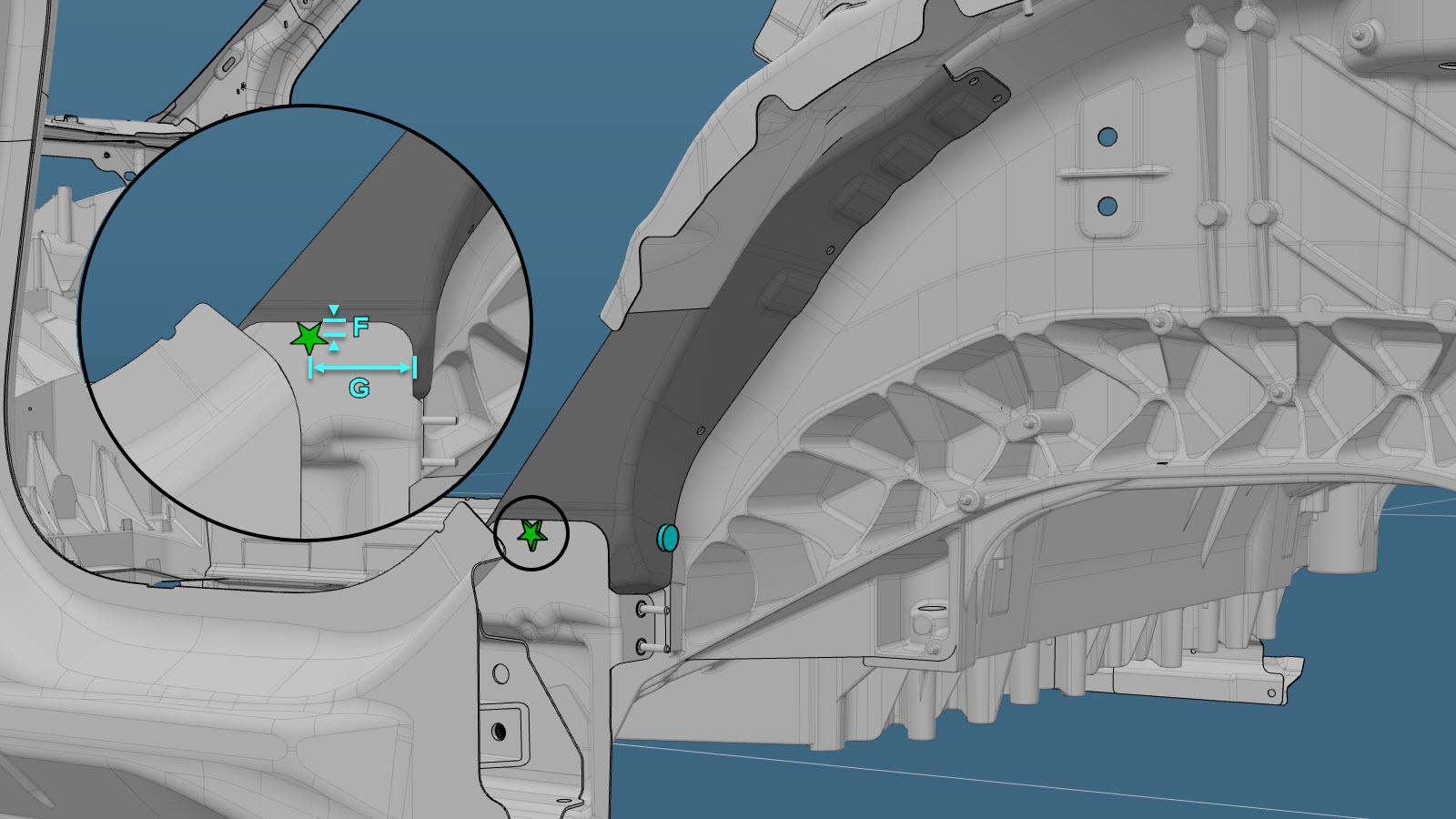

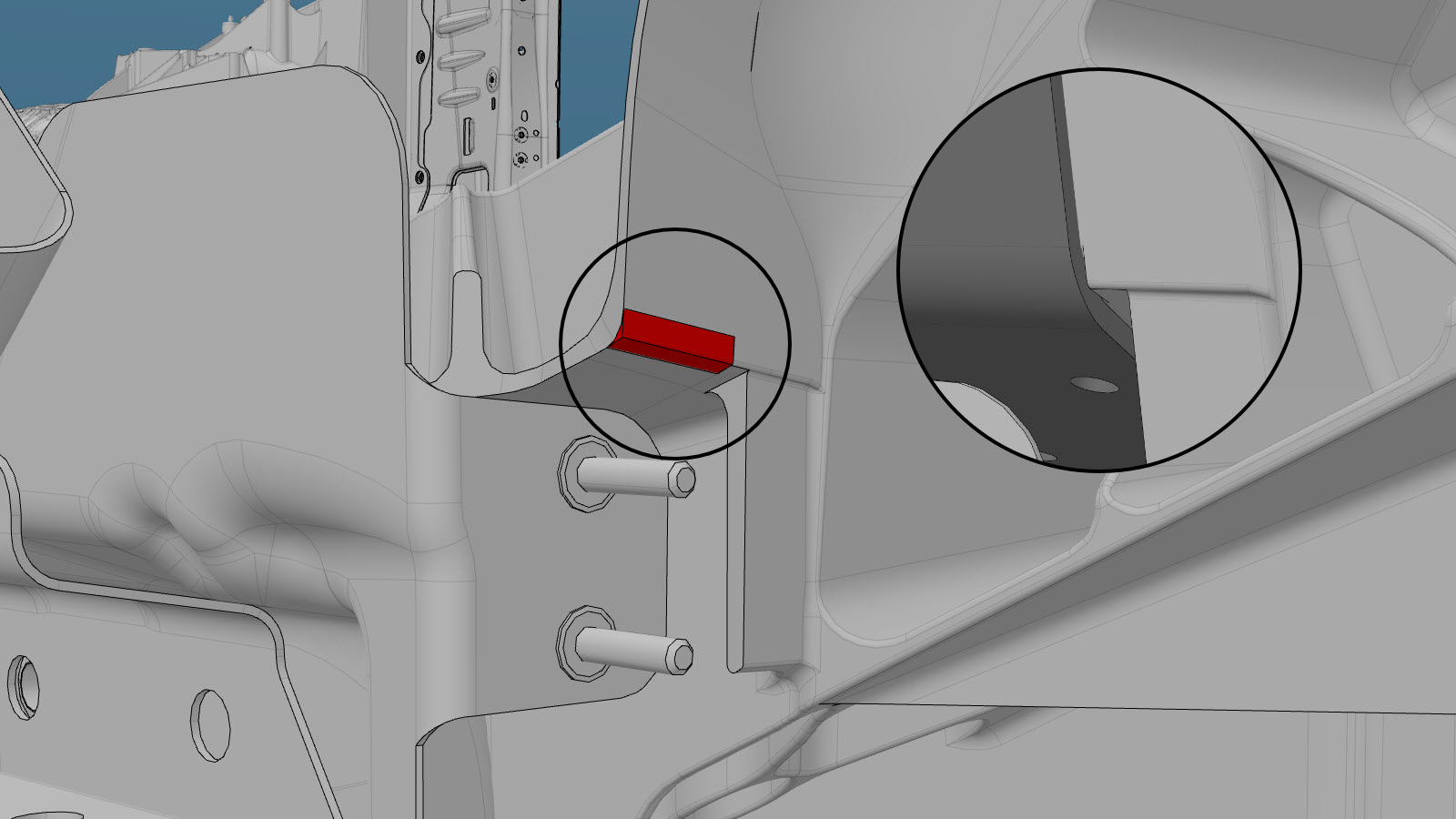

  5. 빨간색으로 표시된 부분을 갈아서 기존 구성품의 가장자리에서 소량의 재료를 탈거한 다음, 새 구성품을 시험 장착합니다.
    확대 풍선에 표시된 대로, 간섭 없이 적절하게 장착되도록 필요한 최소한의 재료만 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    새 구성품을 올바르게 장착하는 데 필요한 양의 재료만 잘라냅니다. 과도한 재료를 제거하면 새 구성품 근처의 수리 부위가 약해질 수 있습니다.

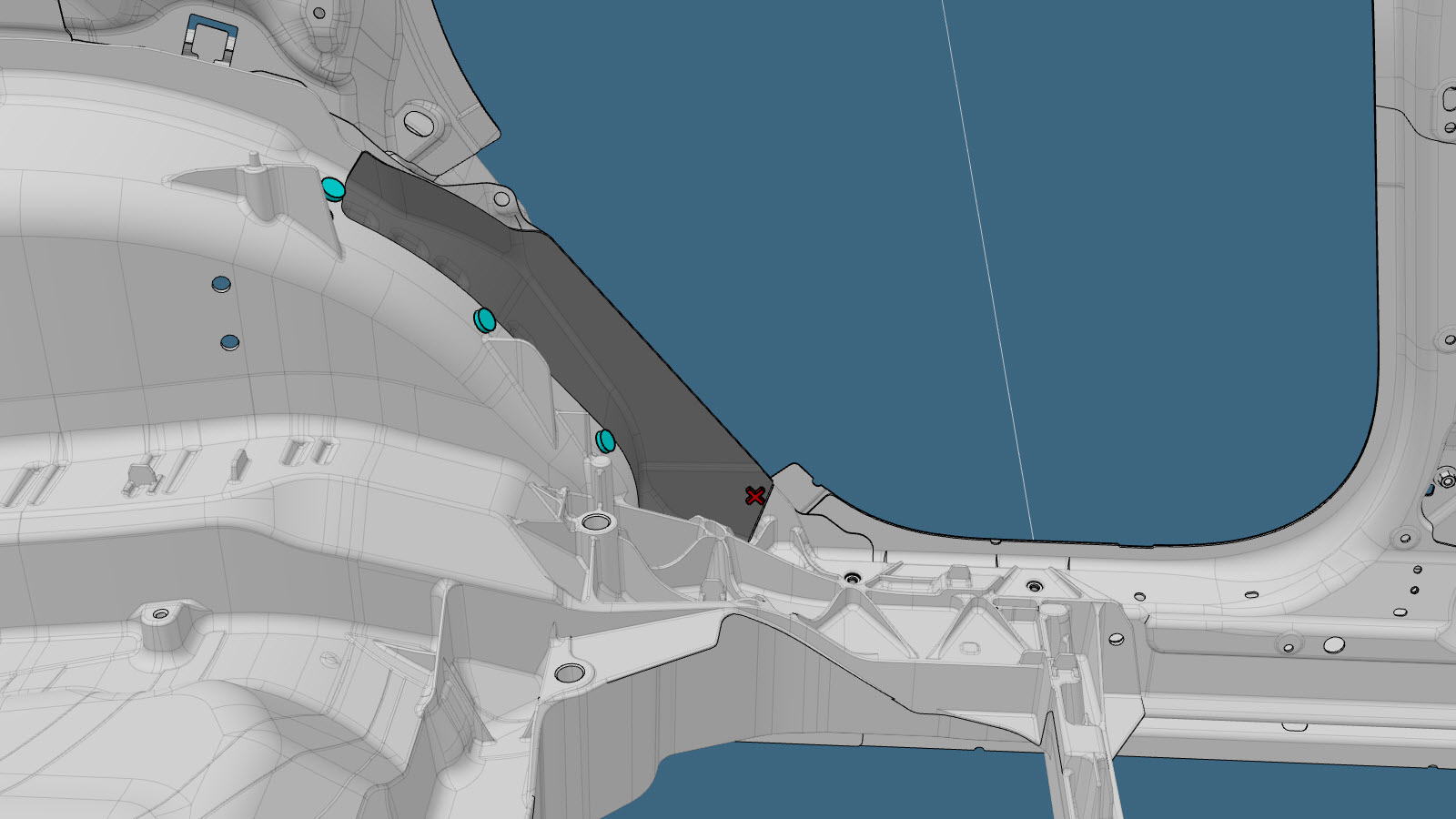

  6. 장착을 준비합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    서비스 부품은 휠하우스 아래쪽에서 장착됩니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.

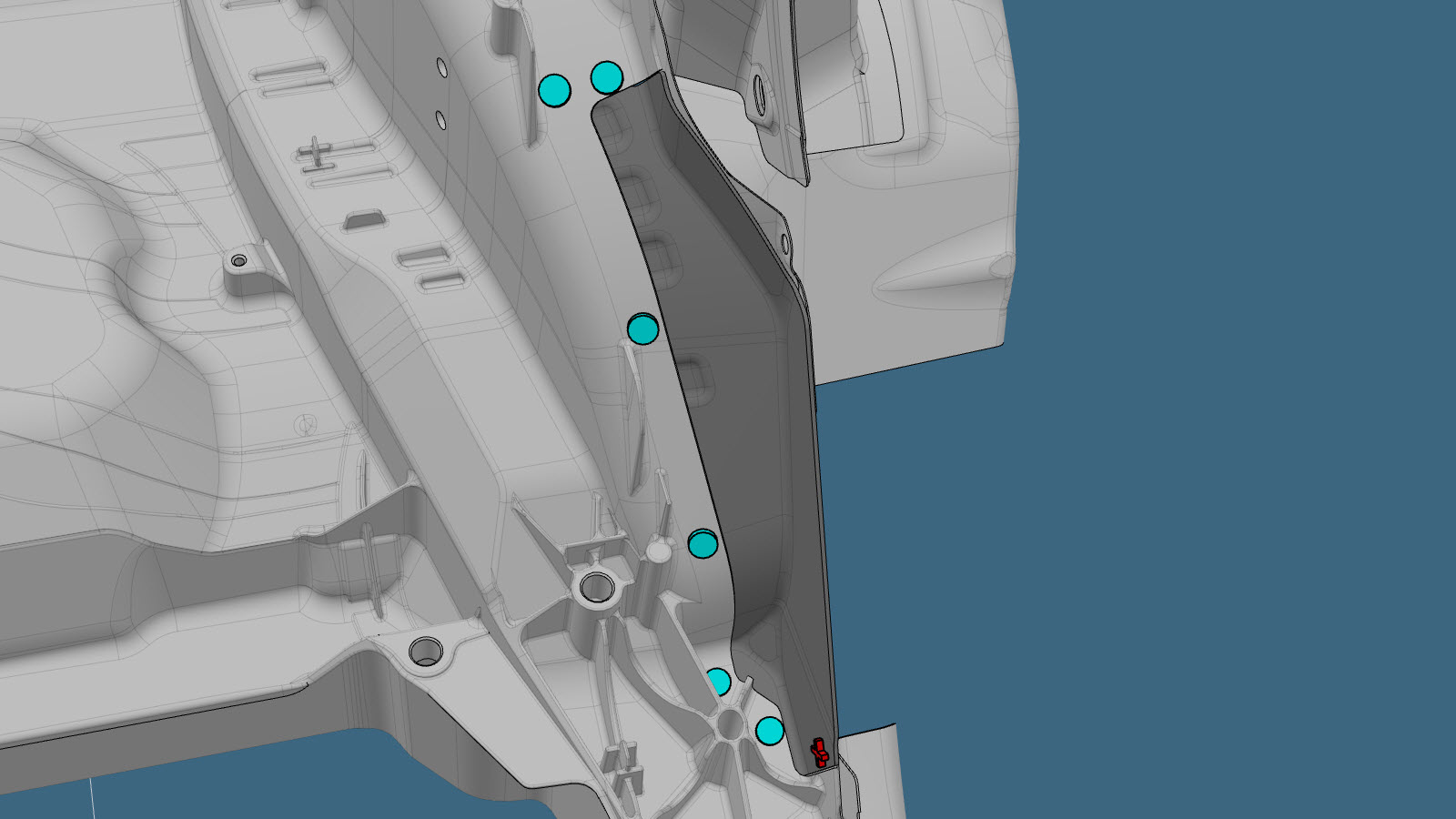

  7. 장착을 준비합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    서비스 부품은 휠하우스 아래쪽에서 장착됩니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
  8. 장착을 준비합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    서비스 부품은 휠하우스 아래쪽에서 장착됩니다.
  9. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.

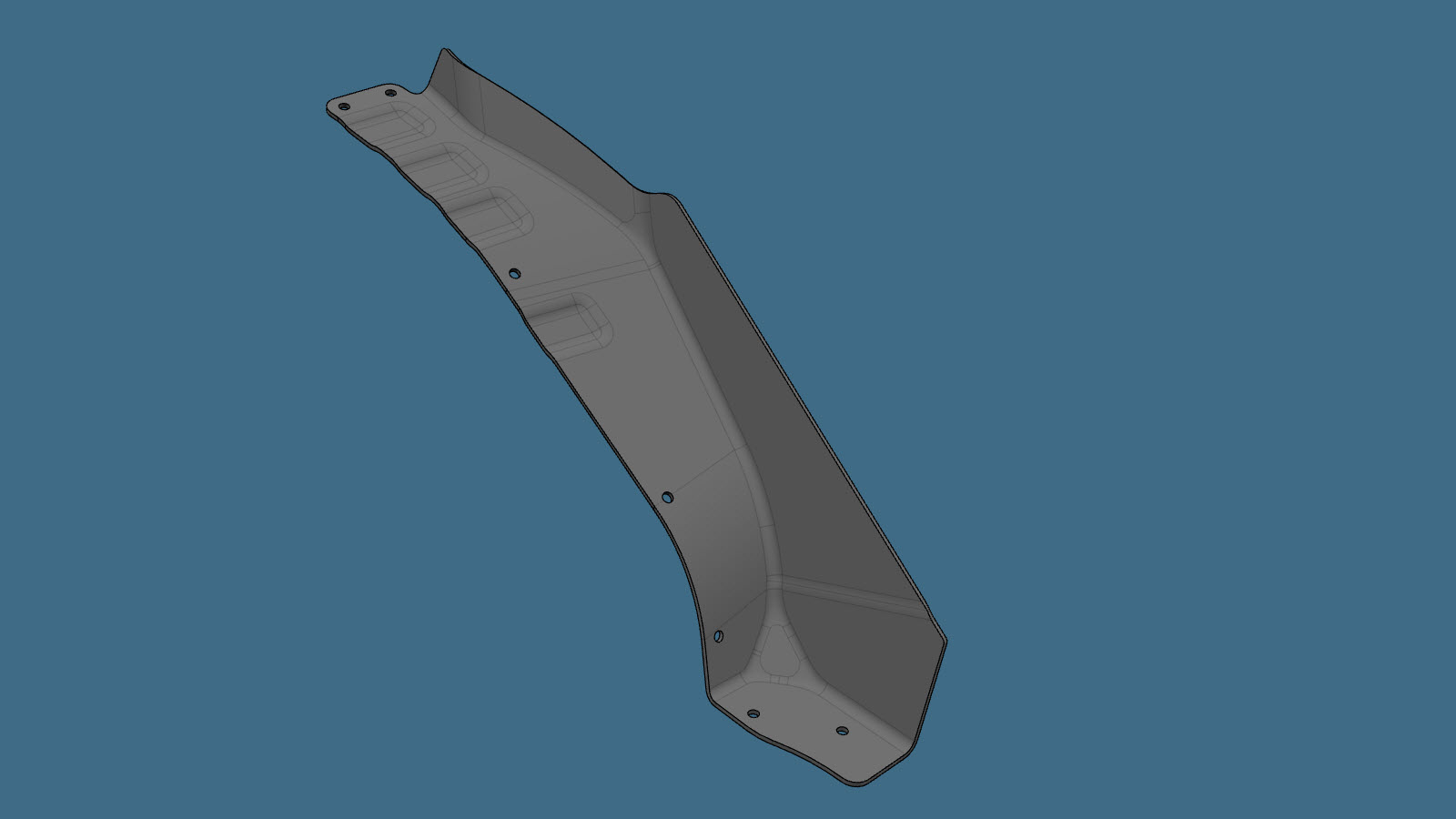

  10. 새 구성품을 장착합니다.
  11. 새 구성품의 외측 가장자리 전체에 심 실러를 도포합니다.
  12. 휠하우스 익스텐션(전면)을(를) 장착합니다.
  13. 필요한 수리 후 작업을 수행합니다.
