후면 레일(주물)

교정 코드: 10102100702 10102100602 10102101602 10102101702 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다. 교정 코드: 10102100702 10102100602 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다. 교정 코드: 10102101602 10102101702 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.

부품 목록

수량 설명 이미지/비고
1 CASTING REAR RAIL SERVICE ASSEMBLY(후면 레일 - 주물)

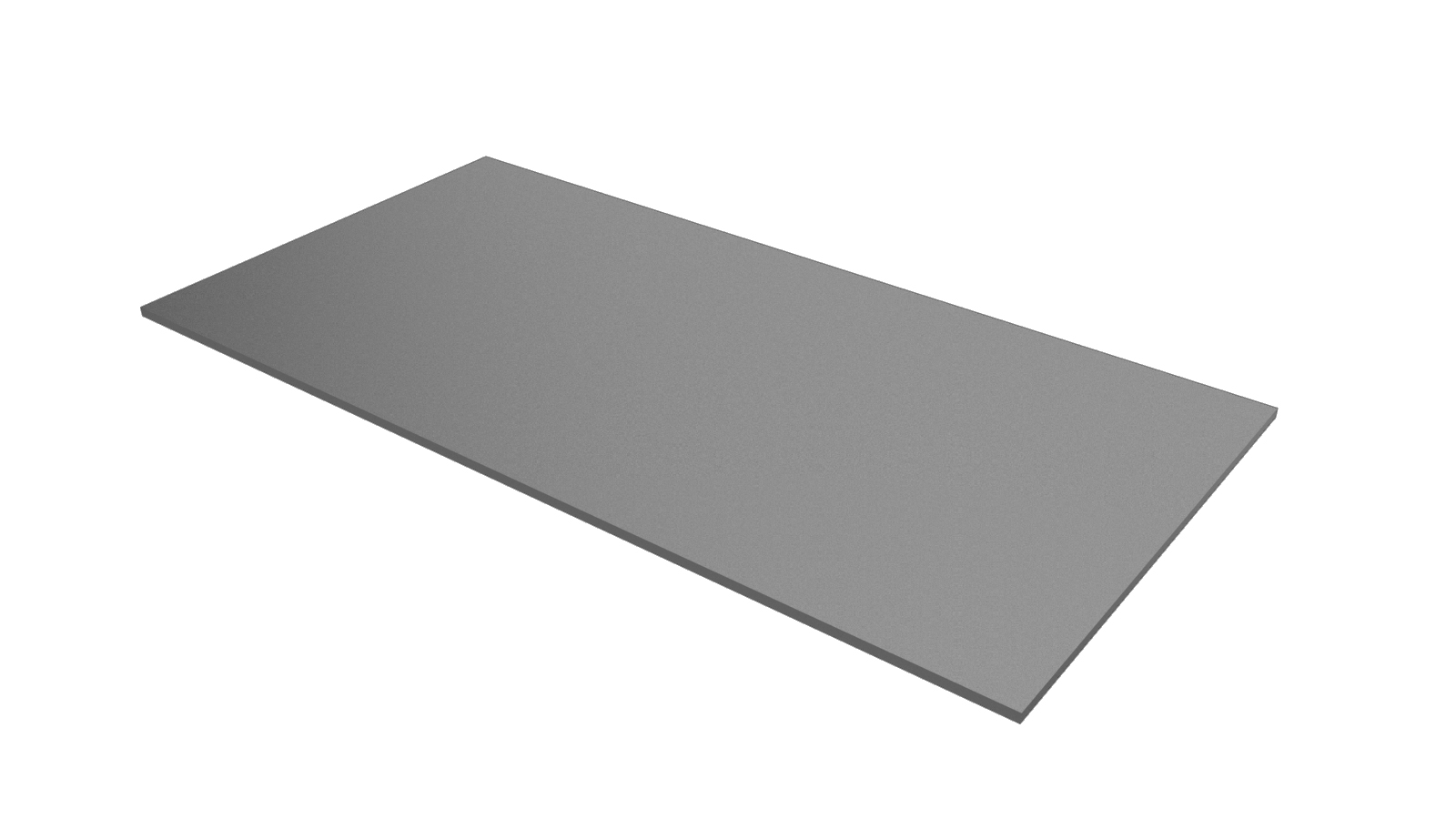

1 BUTYL FOIL PATCH 300X150x2MM(부틸 호일 패치)

Tesla 부품 번호 1004969-00-A.
5 고강도 구조용 리벳, 6.5mm
4 볼트, 별 모양 헤드 , M8X22,STL[10.9],PC Tesla 부품 번호 1056534-00-C.
4 너트 , HEX,FLGS,M8-1.25X18.2[8]-TBD Tesla 부품 번호 1014348-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 탈거합니다.
  2. 윙 브래킷(하단)을(를) 탈거합니다.
  3. 기존 구성품을 탈거합니다.
    • 절단선
    Informational PurposesAn informational icon, calling your attention
    참고
    기존 구성품의 주물 절단선 바로 뒤쪽을 자른 다음, 필요에 따라 기존 구성품을 다듬어 맞춥니다. 간격은 가능한 한 작게 유지합니다.

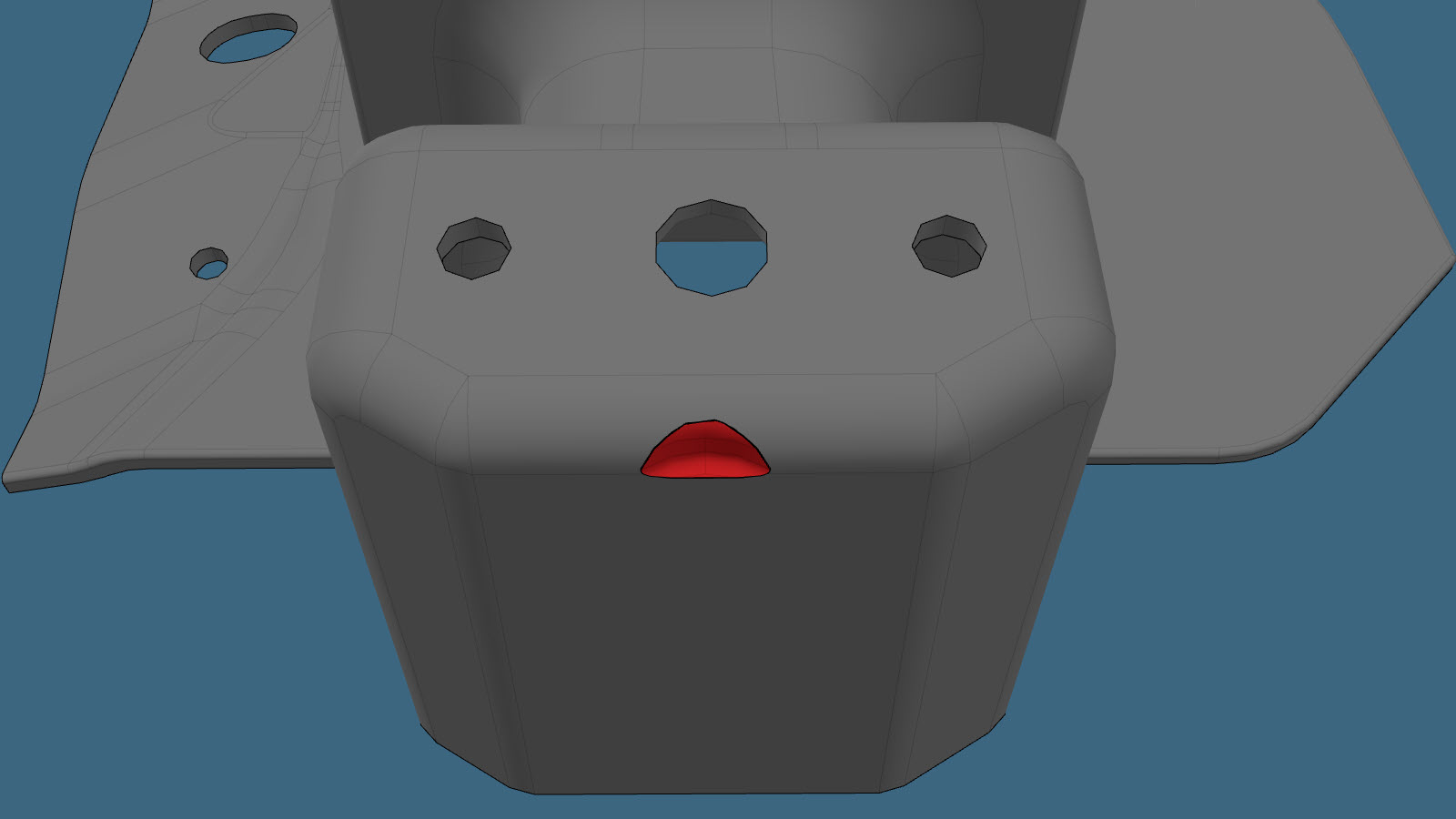

  4. 표시된 영역의 정비 부품을 다듬습니다.
    빨간색으로 표시된 부분의 정비 부품의 가장자리를 가볍게 갈아서 매끄럽게 합니다. 제대로 장착할 수 있도록 필요한 만큼만 다듬습니다. 필요 이상으로 부품을 갈아서 틈이 생기지 않도록 합니다. 필요한 경우 표시된 영역을 초과하여 연마해야 할 수도 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    정비 부품을 틈새 없이 제대로 장착할 수 있도록 필요한 최소한으로만 다듬습니다. 과도한 연마로 인해 틈이 생긴 경우, Tesla 충돌 수리에 문의하여 도움을 요청하십시오.

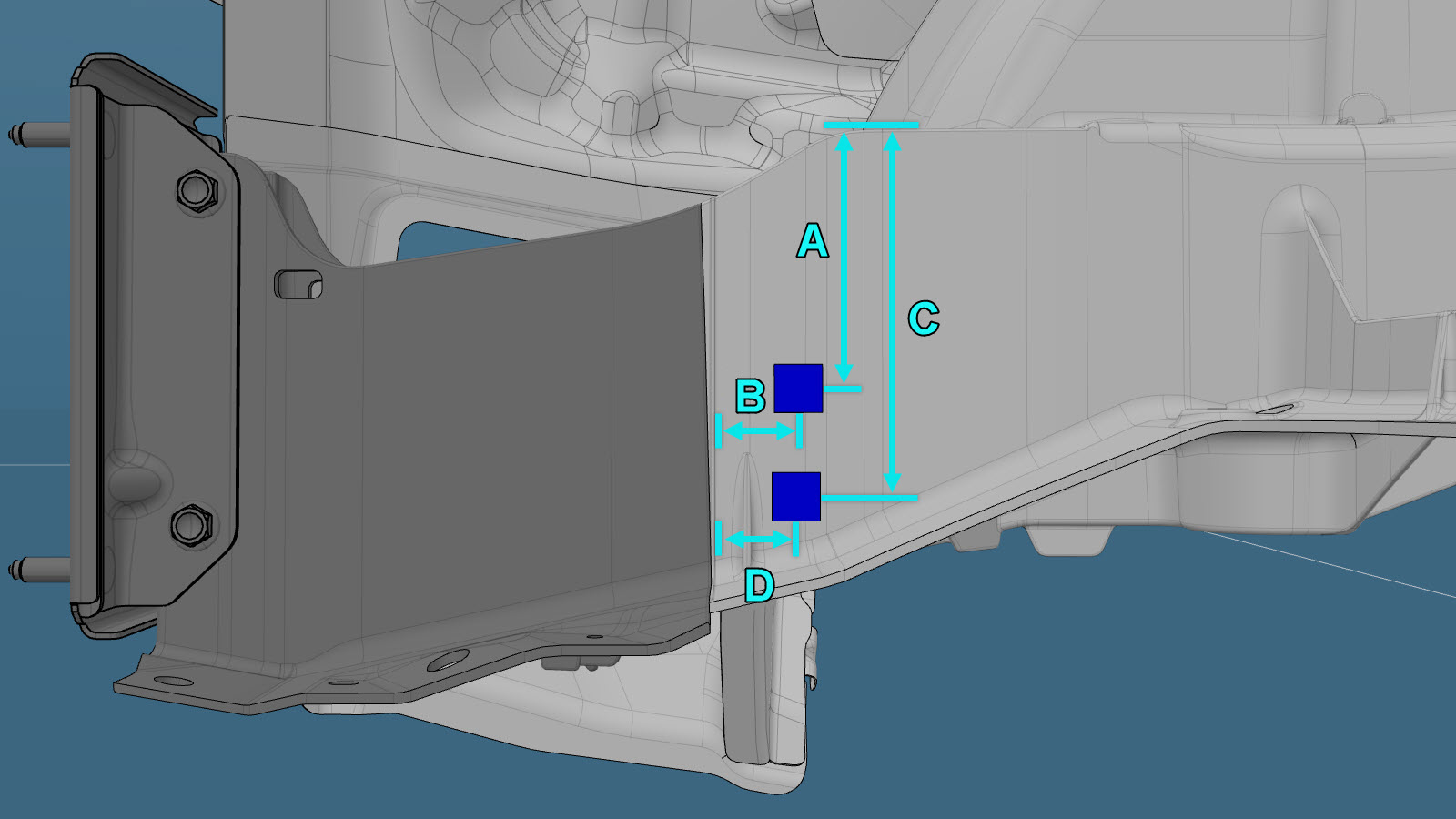

  5. 장착을 준비합니다.
    또는 고강도 구조용 리벳, 6.5mm

    볼트, 별 모양 헤드

    • A = 109mm
    • B = 37mm
    • C = 153mm
    • D = 34mm
  6. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  7. 새 구성품을 장착합니다.
    볼트를 48 Nm 규격 토크로 조입니다.
  8. 새 구성품과 주물 차체 하부 사이의 이음부에 심 실러를 도포합니다.

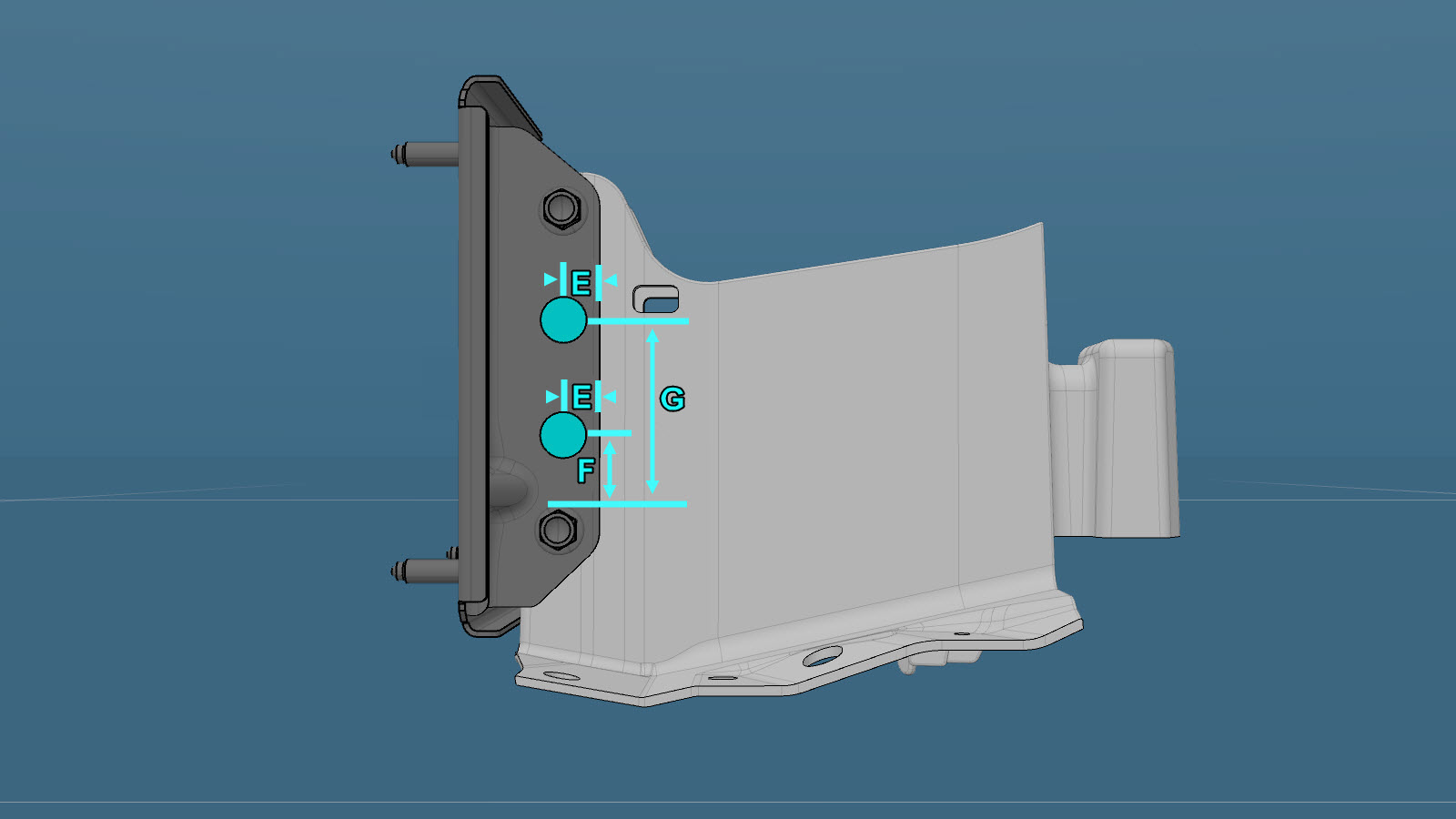

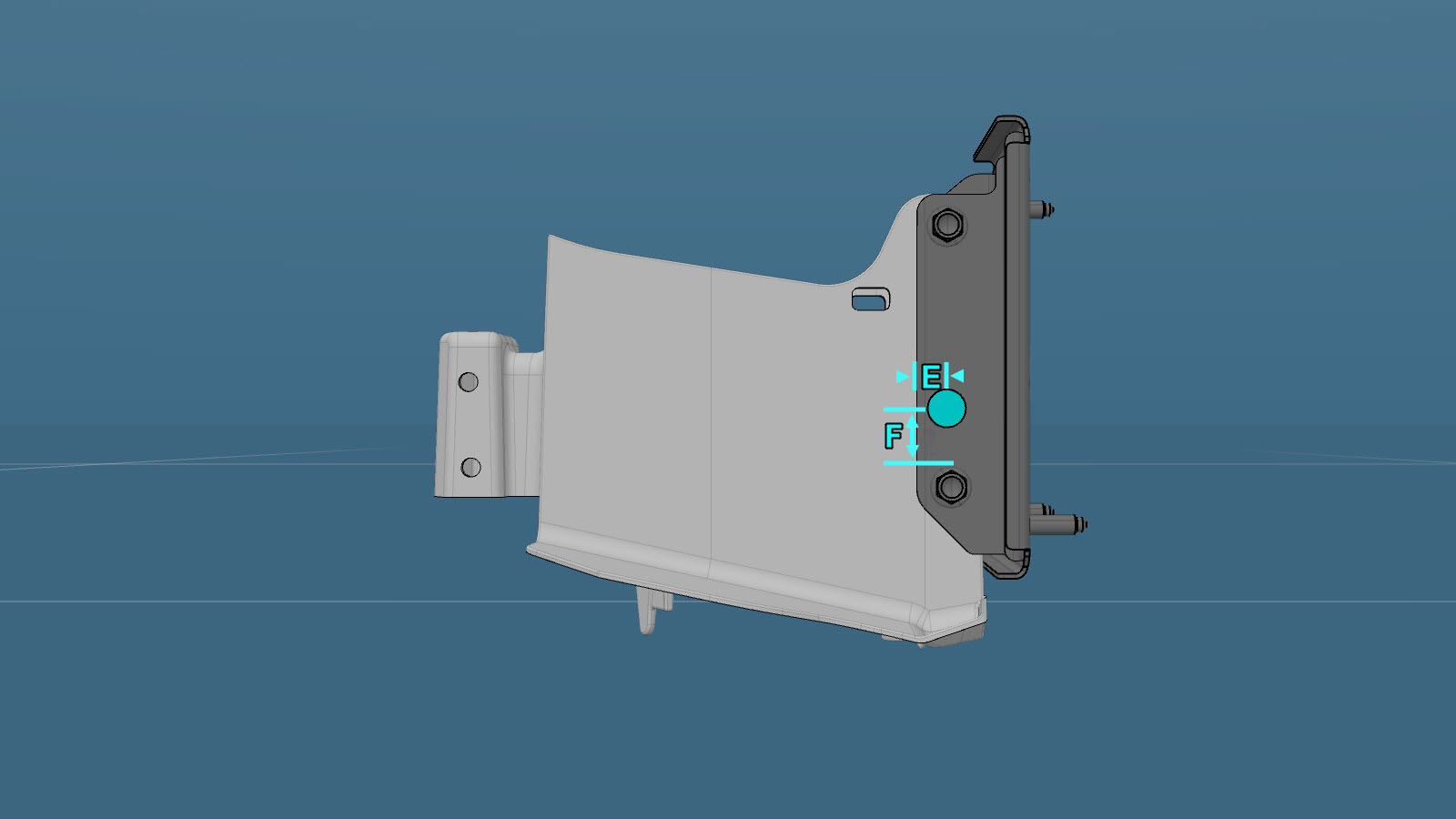

  9. 후면 레일 엔드 플레이트를 후면 레일 - 주물 교체 구성품에 고정하기 위해 리벳 장착을 준비합니다.
    또는 고강도 구조용 리벳, 6.5mm
    Informational PurposesAn informational icon, calling your attention
    참고
    1번 리벳을 차량 바깥쪽에 배치하고 2번 리벳을 차량 안쪽에 배치합니다.
    • E = 15mm
    • F = 30mm
    • G = 80mm
    Informational PurposesAn informational icon, calling your attention
    참고
    이 시점에는 리벳을 장착하지 마세요.
  10. 새 구성품에 후면 레일 엔드 플레이트와 후면 레일을 고정하는 구조용 접착제가 없는 경우 후면 레일 엔드 플레이트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    후면 레일 엔드 플레이트를 보관해 둡니다(이후 단계에서 장착됨).
  11. 새 구성품에 후면 레일 엔드 플레이트와 후면 레일을 고정하는 구조용 접착제가 없던 경우 후면 레일 엔드 플레이트와 후면 레일의 접합면에 구조용 접착제를 도포합니다.
  12. 새 구성품에 후면 레일 엔드 플레이트와 후면 레일을 고정하는 구조용 접착제가 없던 경우 후면 레일 엔드 플레이트를 장착합니다.
  13. 새 후면 레일 엔드 플레이트를 새 후면 레일에 고정하는 리벳을 장착합니다.
    또는 고강도 구조용 리벳, 6.5mm
  14. 윙 브래킷(하단)을(를) 장착합니다.
  15. 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 장착합니다.

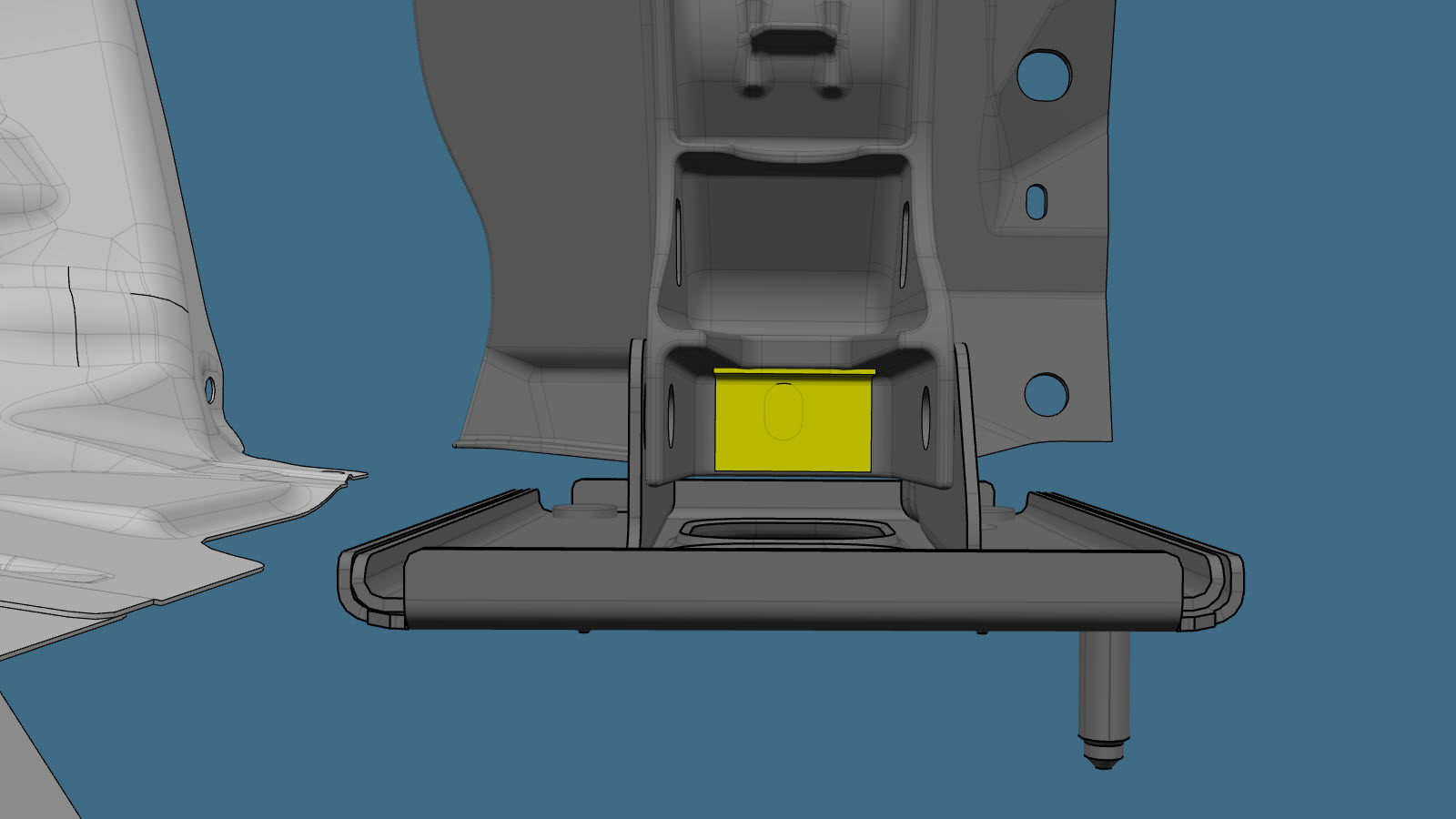

  16. 표시된 대로 부틸 호일 패치를 장착합니다.
  17. 필요한 수리 후 작업을 수행합니다.
